LG 不是第一个做模块化手机的厂家，但可能是第一个把旗舰手机模块化后还卖了大价钱的。LG G5 已经现身市场，那么模块化手机是怎样炼成的？下面带来的LG G5拆机图解，一起来看下这款个性化手机都有哪些卖点。

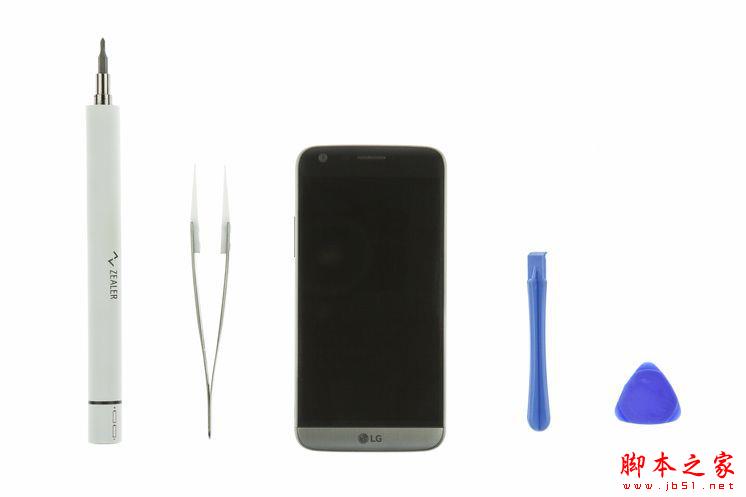

▲ 拆机所需工具:螺丝刀、镊子、撬棒、撬片
第一步：拆卸电池

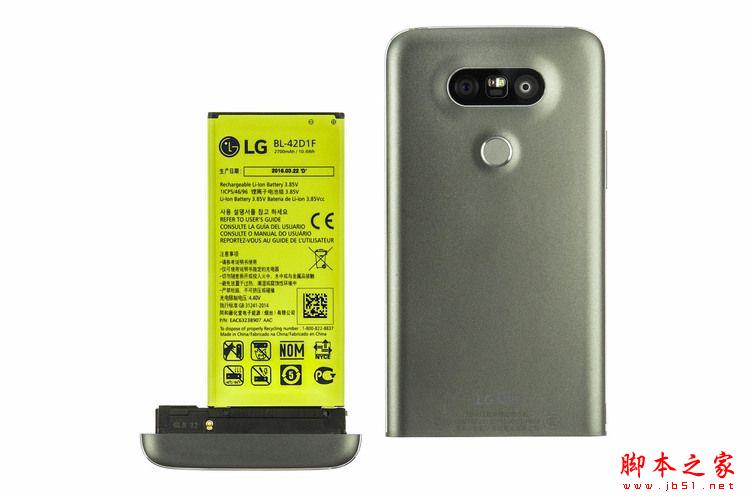

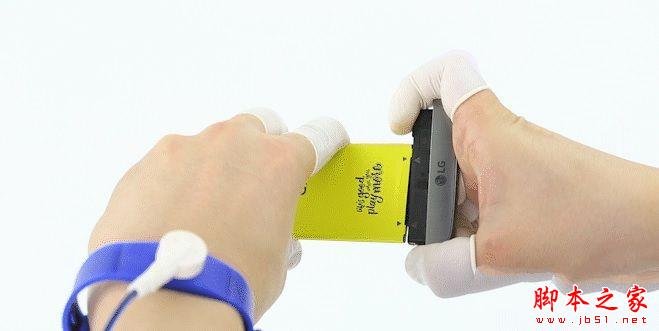

▲ 手机关机，取出「电池模块」

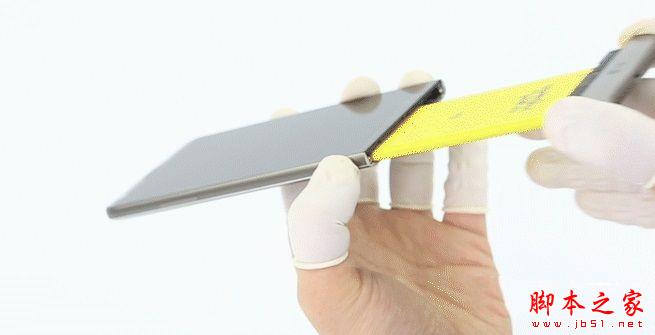

▲ 直接向一侧「掰开」，取出电池
▲ 电池容量 2700 mAh；充电限制电压 4.4V，电源适配器支持 9V/1.8A & 5V/1.8A 的输出。

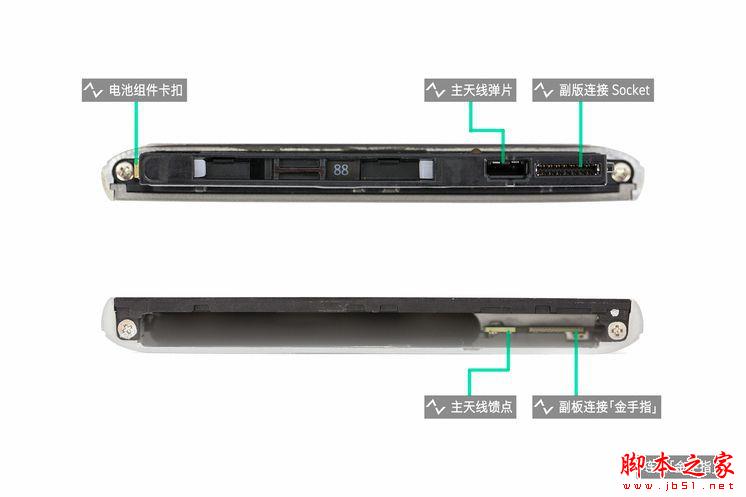

主板与副版通过形似 PCIe 的「插槽」链接
第二步：移除卡托

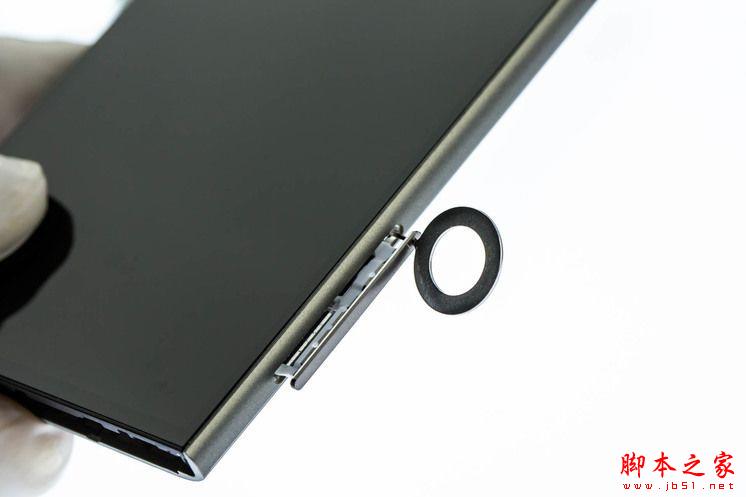

▲ 取出卡托

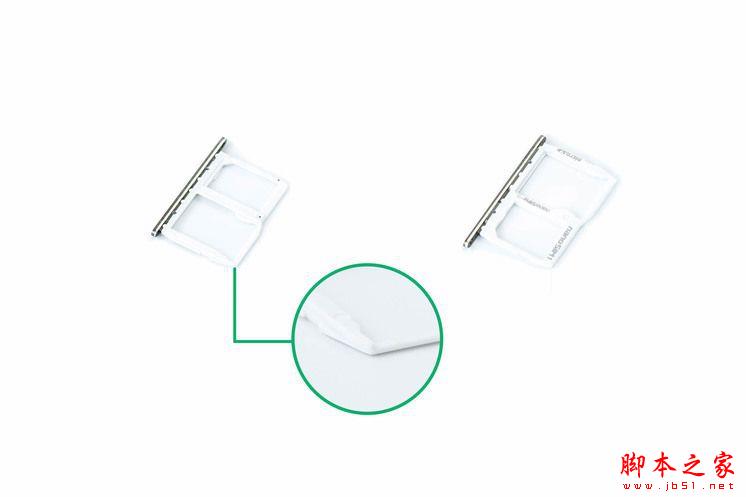

▲ 卡托为三选二的设计【SIM1：Nano-SIM；SIM2/TF：Nano-SIM & TF-card】
卡托前端有做「T」型防呆设计，避免卡托插反无法取出和损坏 SIM / SD 接触端子。
第三步：分离屏幕组件与后壳

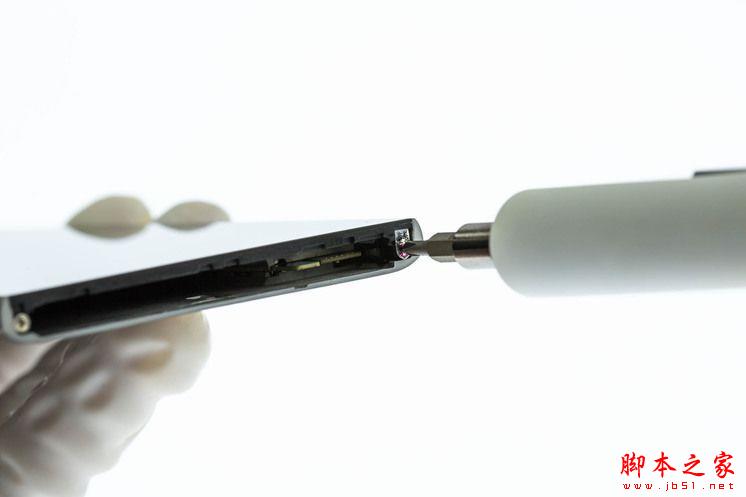

▲ 拧下两颗螺丝

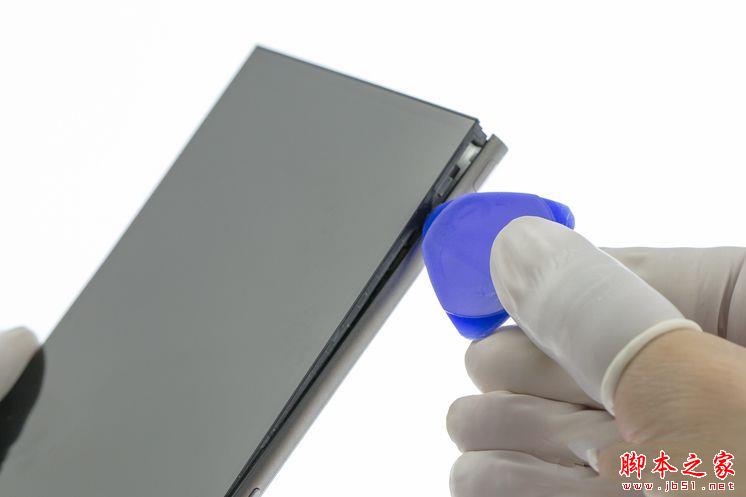

▲ 用撬片从一侧插入，上下滑动；然后再撬开另一侧
▲ 分离屏幕组件与后壳

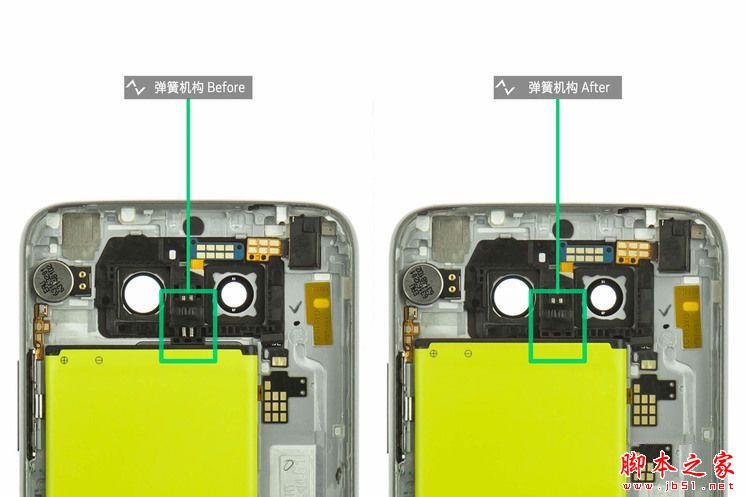

▲ 值得注意的是，在后壳上的 「LED 闪光灯 & 激光对焦组件」处，有一个弹簧机构——这一机构也巧妙的利用了两个后置摄像头之间的空间，为「电池模块」在安装时提供了阻尼，
第四步：分离主板 & 摄像头

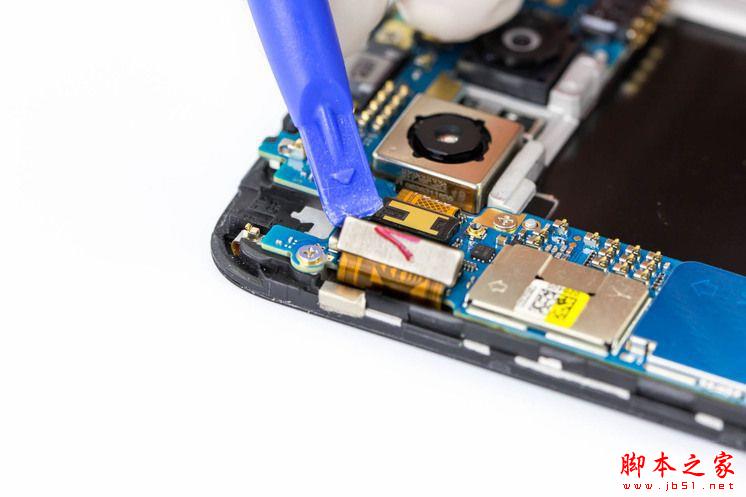

▲ 断开「屏幕 & TP BTB」（BTB：Board to Board 板对板连接器）

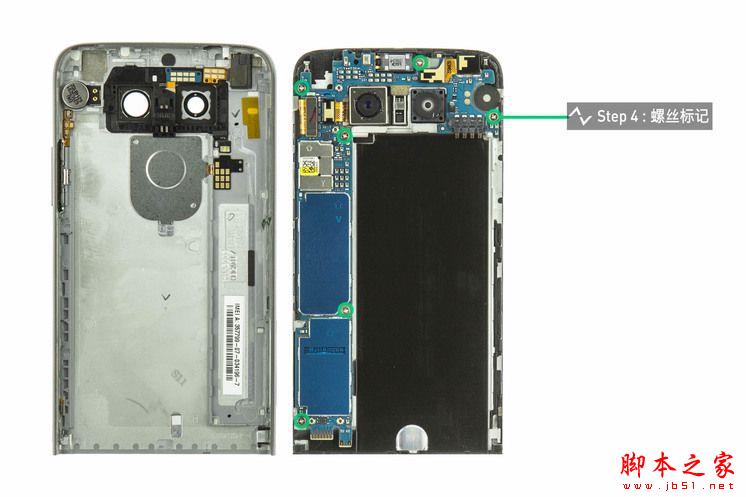

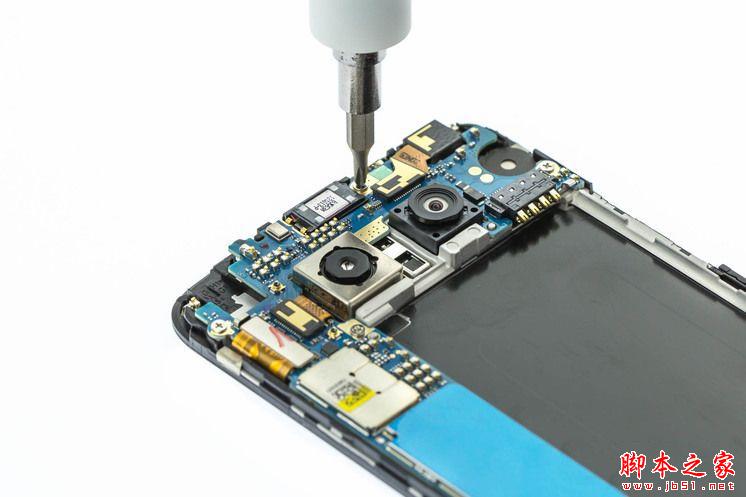

▲ 拧下主板上的螺丝，共六颗

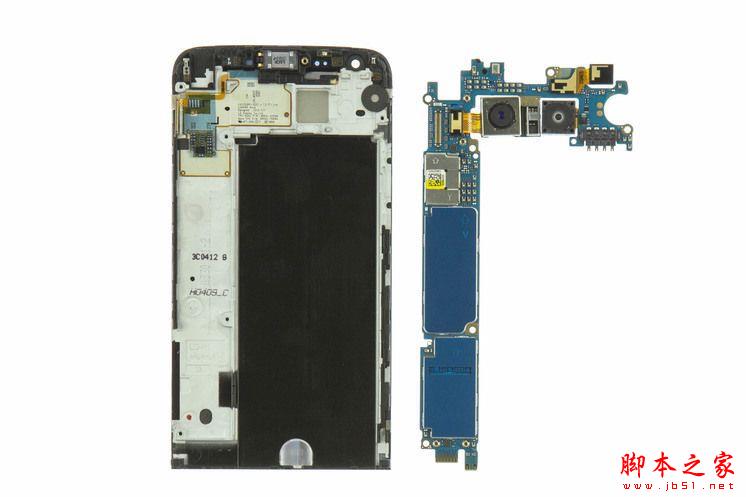

▲ 取下主板

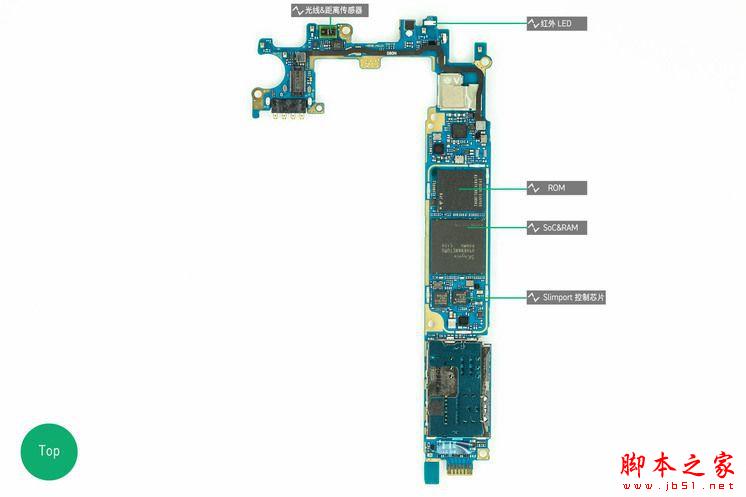

▲ 主板正面特写
SoC ＋ RAM：骁龙 820 ＋ Skhynix H9HKNNNCTUWU 4 GB LPDDR4 RAM
ROM：Toshiba THGBF7G8K4LBATR 32 GB MLC UFS 2.0
Slimport 芯片：ANX7816 & ANX7418
Slimport 可以把手机上的 Video 和 Audio 输出到有 HDMI/Displayport/DVI/VGA 的设备上。
形态上是一根电缆，一端是 miniUSB 接口，另一端是 HDMI/Displayport/DVI/VGA 接口。

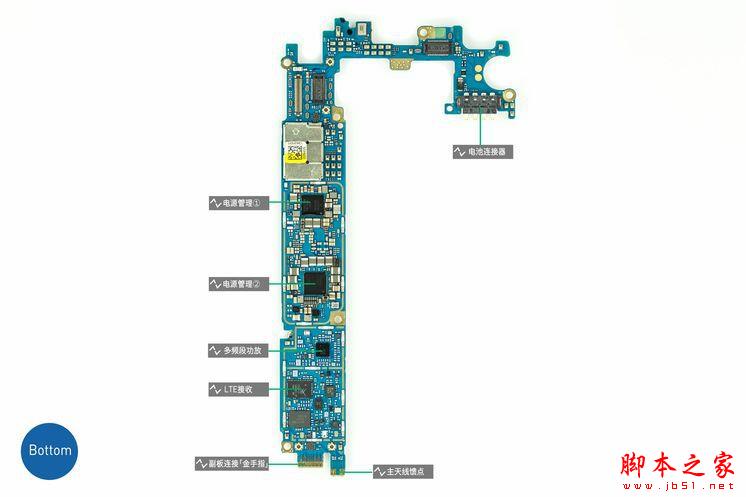

▲ 主板背面特写
电源管理①：高通 PMI 8996
电源管理②：高通 PM 8996
多频段功放：Avago ACPM-7788
LTE接收：Skyworks 77440-11

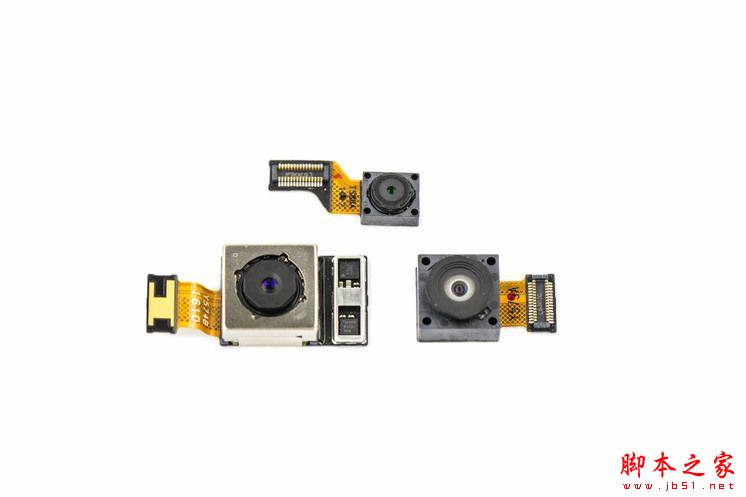

▲ 取下前、后置摄像头
LG G5 此处的两颗后置摄像头，与 HUAWEI P9 不同，没有采用结构件固定在一起；原理上讲，G5 的后置摄像头分别提供不同的功能——即一个广角镜头与一个带有光学防抖的标准镜头。
第五步：拆卸副版 & 分离喇叭 BOX

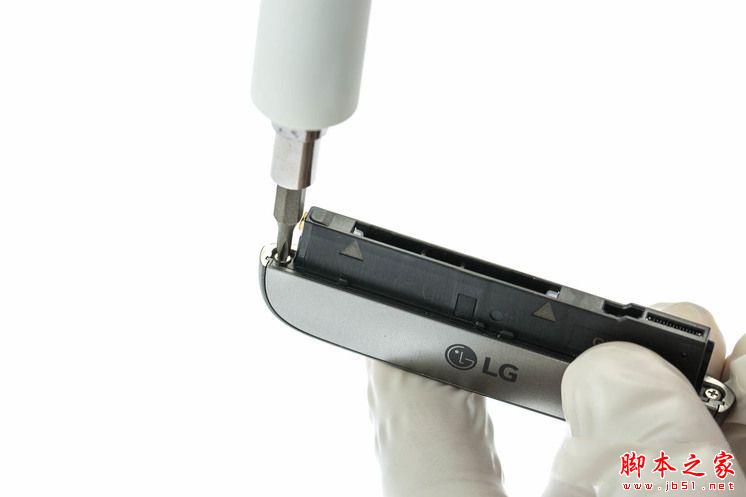

▲ 拧下螺丝

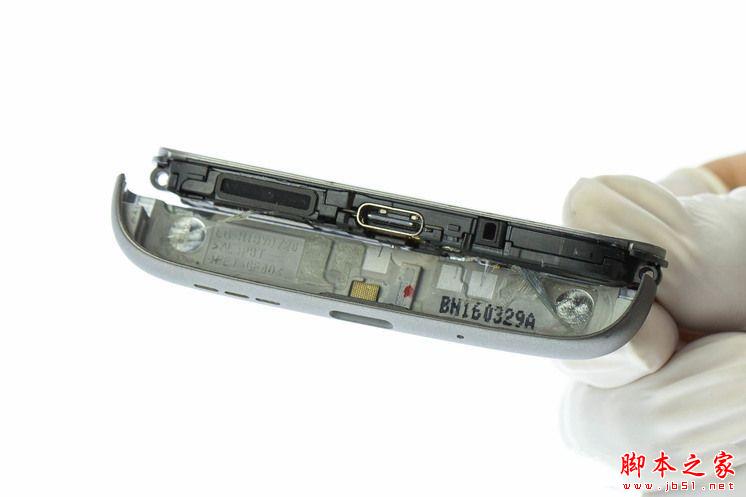

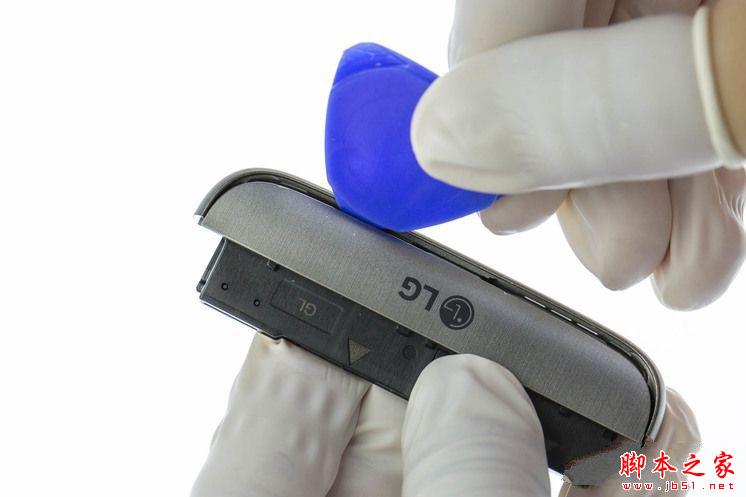

▲ 用撬片划入缝隙，分离「喇叭 BOX 组件」与金属装饰件
▲ 「喇叭 BOX 组件」与金属装饰件之间有双面胶固定

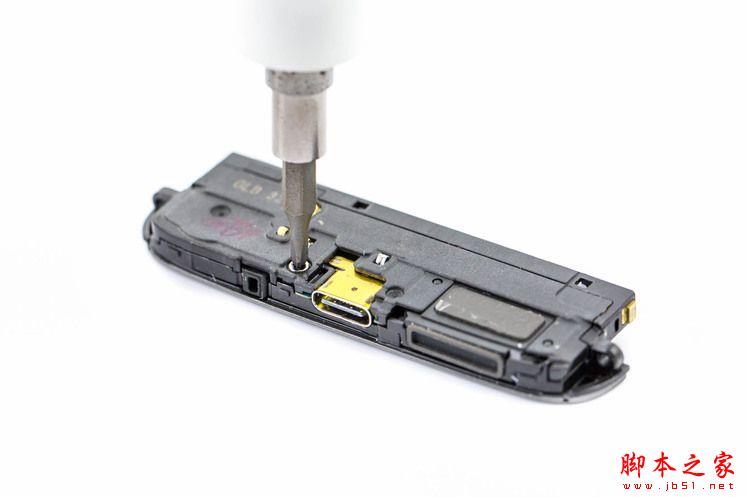

▲ 拧下螺丝

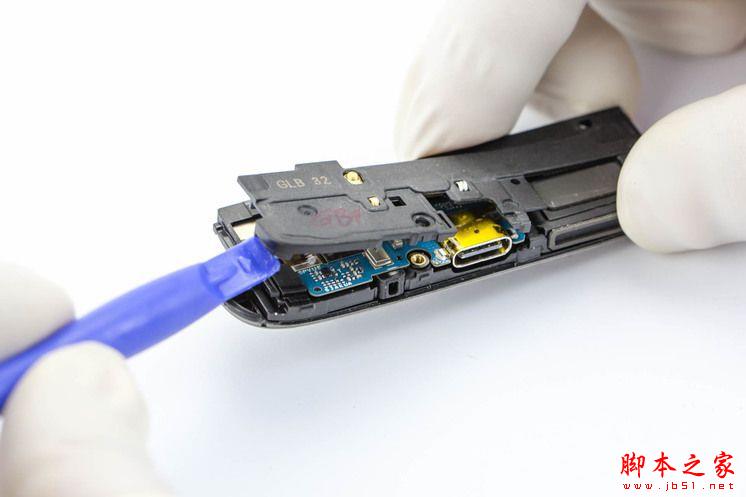

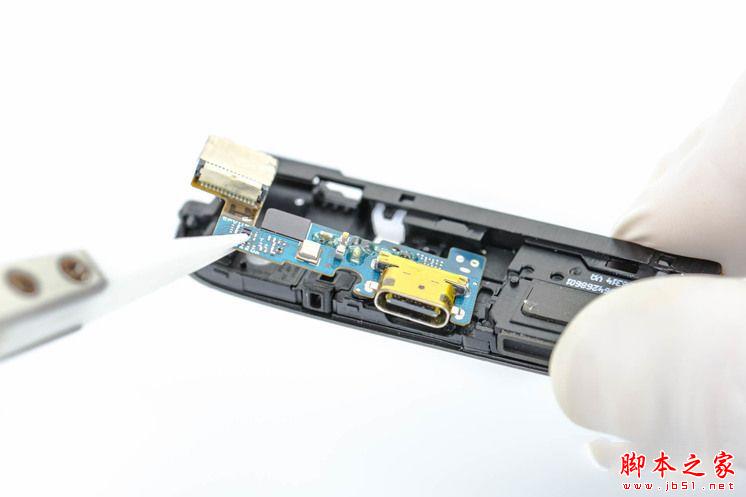

▲ 撬开天线支架，拆下副板

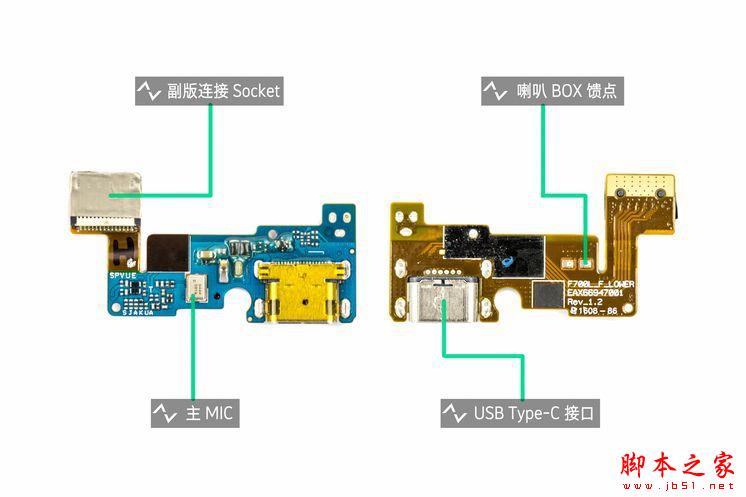

▲ 副板

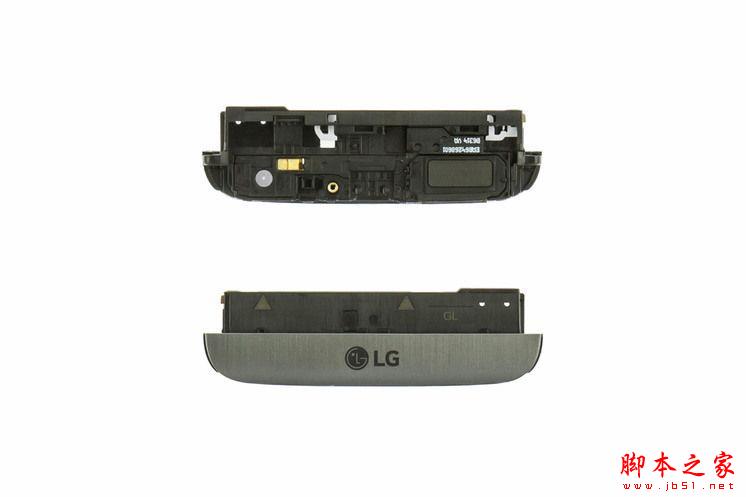

▲ 喇叭 BOX
第六步：拆卸其他组件

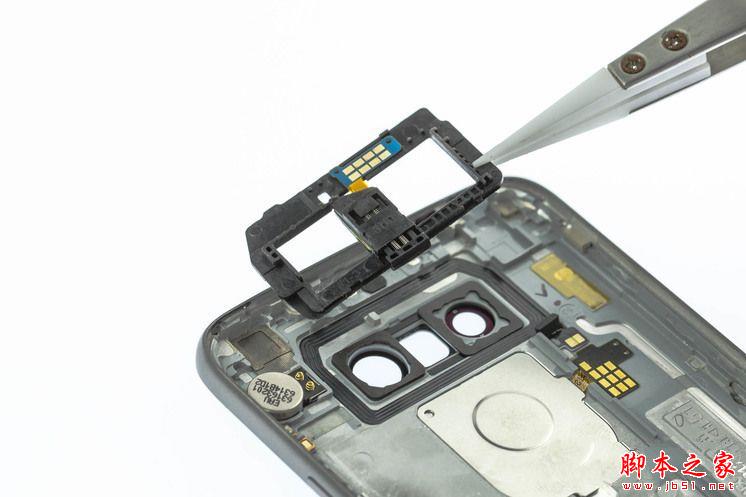

▲ 加热后，拆下「LED闪光灯 & 激光对焦组件」

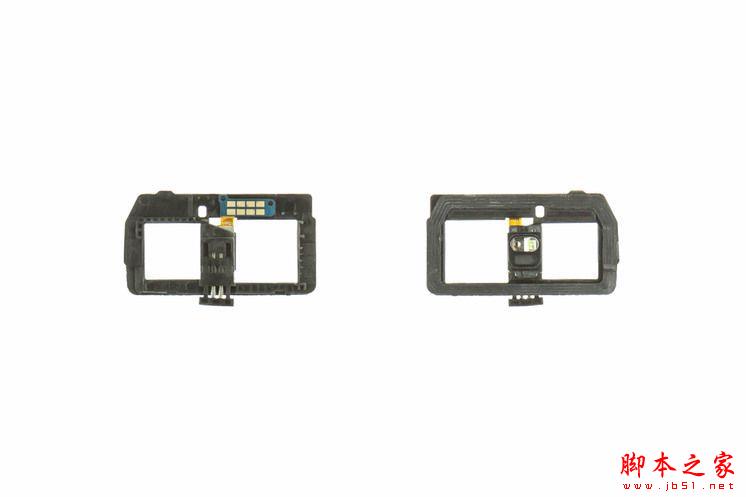

▲ 「LED 闪光灯 & 激光对焦组件」

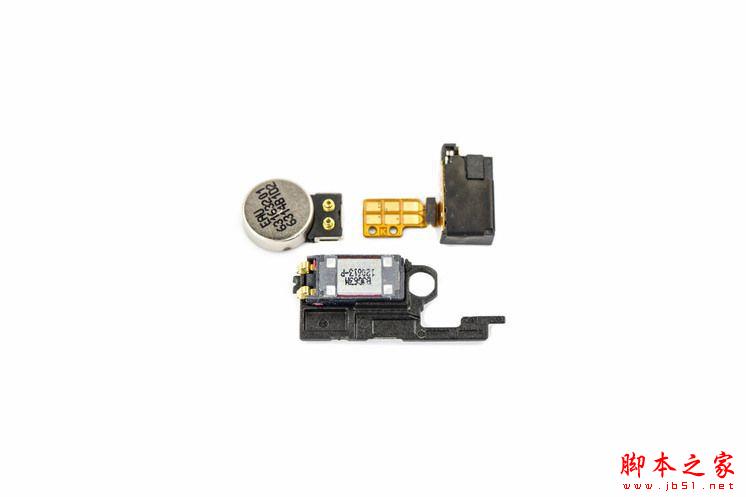

▲ 最后取下听筒、耳机座、振动马达
LG G5 拆机总结：
LG G5在外观上有所回归 G2、G3 的特点，与 G4、V10 直来直去的倒角不同，G5 倒角更圆；不同于 G4 的微曲面屏，这次 G5 只在正面板上的听筒处做了曲面的过度，也没有采用 2.5D 玻璃； 5.3 吋的屏幕，更接近 G2 的 5.2吋，但屏占比没有了之前 G2、G3 带给大家那般惊艳。反倒是厚度比之前降低了不少，加上金属机身的弧度，握持时会觉得薄了很多；

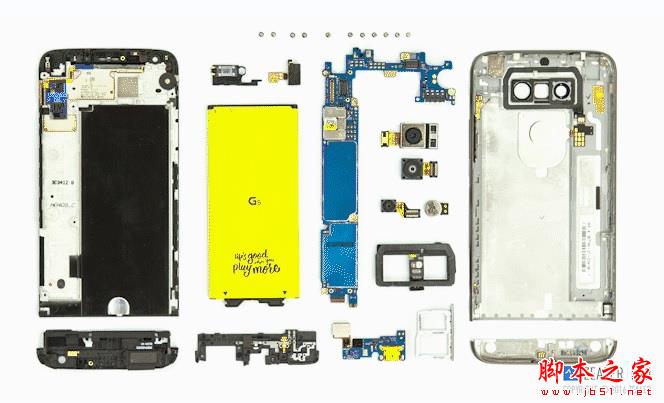

LG G5拆机全家福
机身做薄，加上使用了双后置摄像头，使得原本在机身背部的音量键移至了左侧（屏幕为正面的话）。因为采用了两段式可拆卸的结构，在接合处的过度多少存在误差，总体上可以接受，不会刮手。在后置摄像头中框的金属边缘，仔细观察会发现有塑胶露白——这种塑胶露白，是属于天线分割槽，G5在后摄像头，后壳周圈都做了 CNC 高光倒角，可以明显看到这种突兀的设计；而当你借助灯光从一定的角度观察，可以隐约看到，从后置摄像头中框边缘的开口处，会有一直延生向后壳的四周的天线分隔带，只是其在表面采用了多层喷漆的工艺，看起来非常的完整，有兴趣的观众可以刮开来试试，看看有没有「再来一部」 。

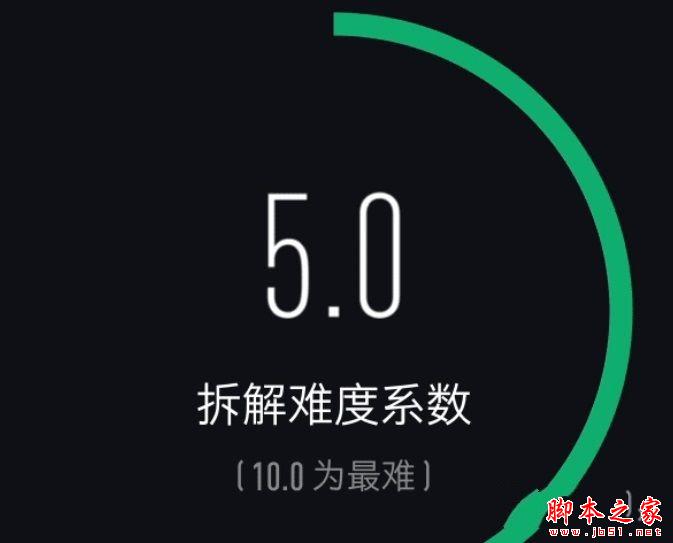

LG G5拆解难度系数：5
LG G5 的内部的结构总体上给人的感觉是「干净整洁」的。首先是主板与副板在连接上采用的「插槽」设计，要不是有这么个两段式的机身，可能在手机里难得一见；采用的「L」主板，除开「屏幕 & TP」、前、后置摄像头的 BTB，就没有更多「纵贯」机身的 FPC（Flexible Printed Circuit board） 了，更多的采用的弹片或弹簧同来连接各个组件与主板，降低了整机的装配拆卸难度。并且两个后置摄像头之间的空间，加入「弹簧机构」的设计很有诚意。从G3 开始可更换电池的电池设计，在这部旗舰上得到延续，在拆下整个「电池模块」之后，电池还可以单独拆下，这一点为用户在售后更换电池时提供了更多便利；电池与整个「模块」的连接结构，也利用上了喇叭 BOX 上方的空间，不好拆，也可以说是固定的牢嘛，只是会用到另外两个模块的机会的真的没有想象中的那么多。
