酷派锋尚3采用双面玻璃+金属边框机身设计，主打高颜值、双NFC与双系统特性。虽然酷派锋尚3硬件配置并不算出色，好在颜值比较抢眼。双NFC是如何炼成，酷派锋尚3做工如何呢？酷派锋尚3好不好？今天我们就来通过酷派锋尚3拆机图解，看看这款手机内部做工如何。

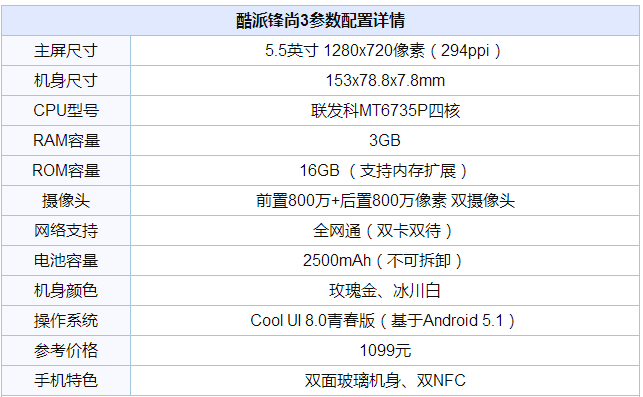

先来看看酷派风尚3详细配置，具体如下所示：

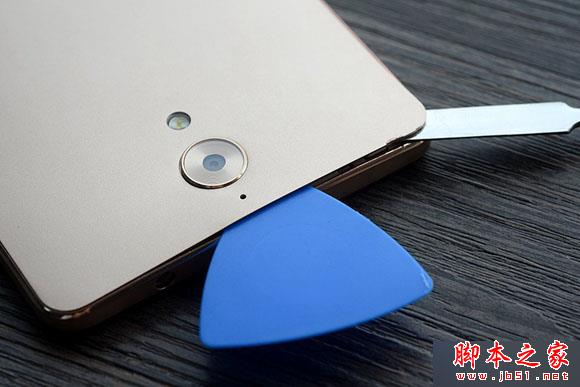

酷派锋尚3不能更换电池，后盖使用卡扣和双面胶固定在手机的机身上，要打开必须使用工具。
1/26

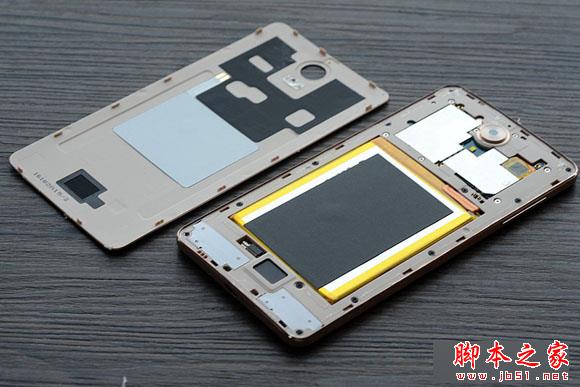

打开后盖后可以看到锋尚3内部的情况，手机采用塑料材质的中框，做工也是中规中矩。
2/26

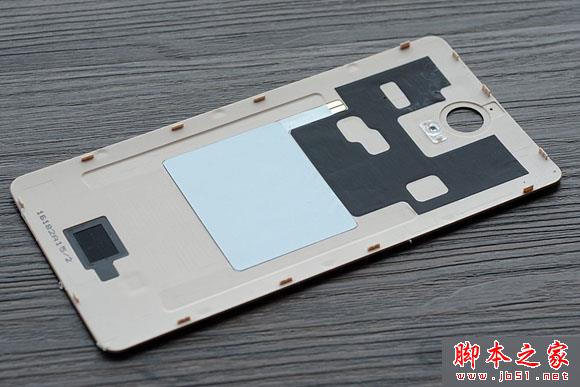

在锋尚3的后盖上可以看到有NFC天线，锋尚3支持NFC功能。
3/26

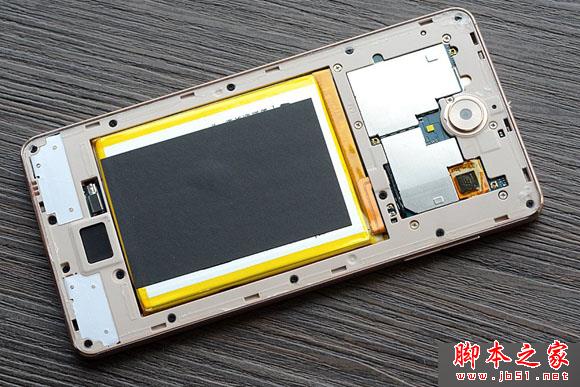

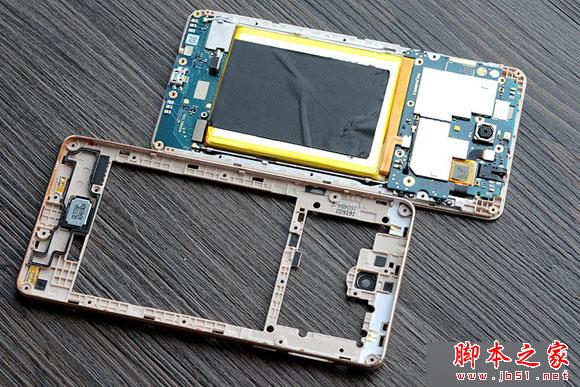

酷派锋尚3打开后盖后还有一个塑料中框，要完全拆开手机必须再拆开手机的中框。
4/26

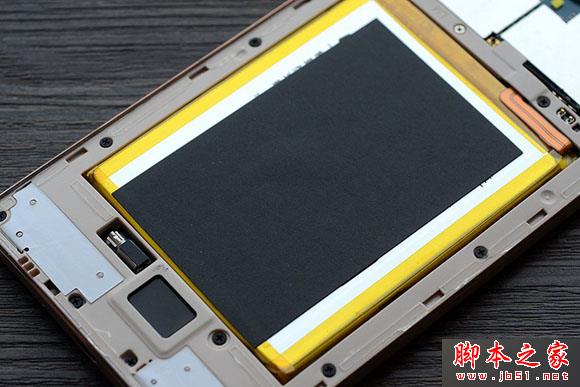

酷派锋尚3的电池不能更换，可以看到电池上有一大块的石墨散热膜，帮助电池散热。
5/26

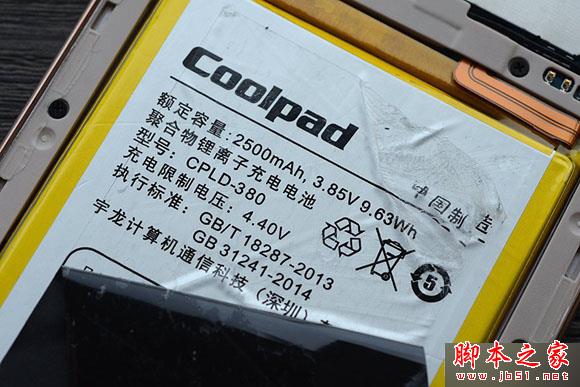

酷派锋尚3配备2500毫安电池，电池的容量并不算大，但对于锋尚3来说2500毫安电池已经能满足用户日常使用的需求。
6/26

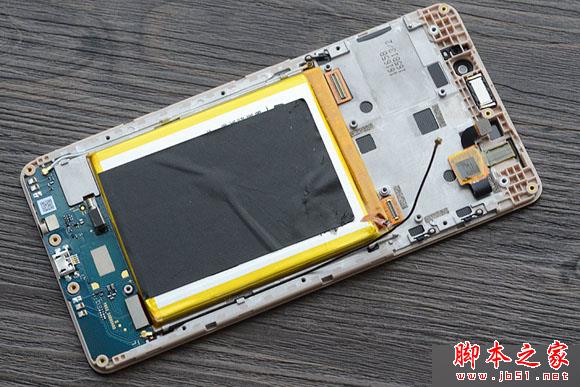

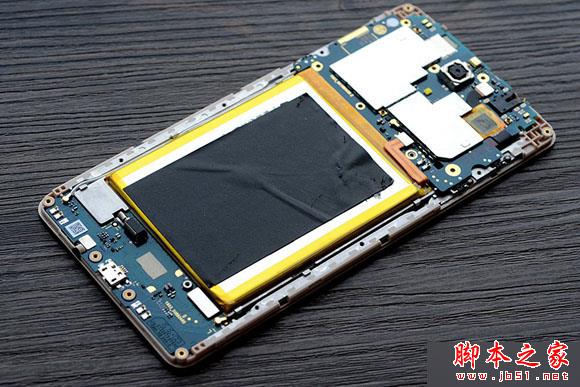

拆开手机的中框就可以看到手机的PCB了，酷派锋尚3使用比较常见的双PCB设计。
7/26

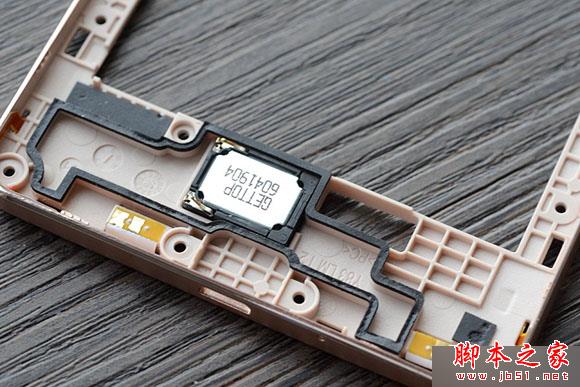

手机的中框上安装有手机的外放喇叭，喇叭和手机中框下部成型音腔。
8/26
酷派锋尚3的内部机构也是比较紧凑，可以看做酷派对于手机做工也有一定的追求。
9/26

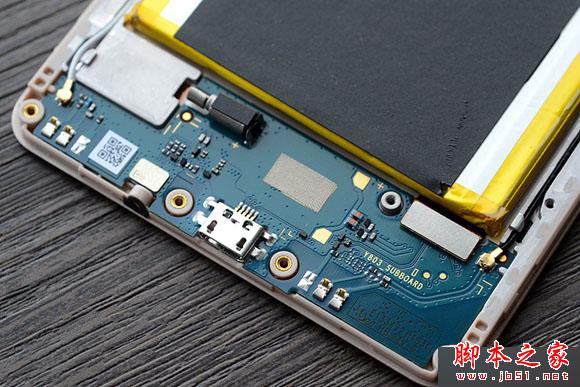

手机的下方的小PCB主要负责连接天线，USB接口等等的作用。
10/26

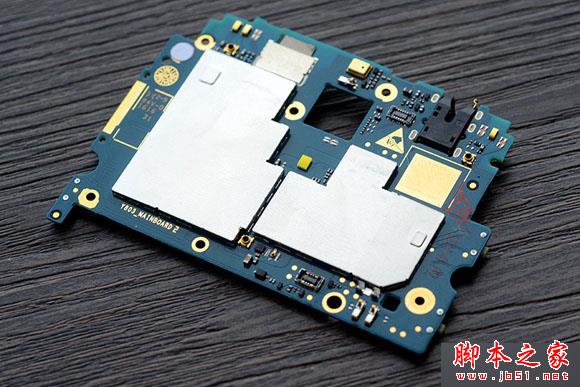

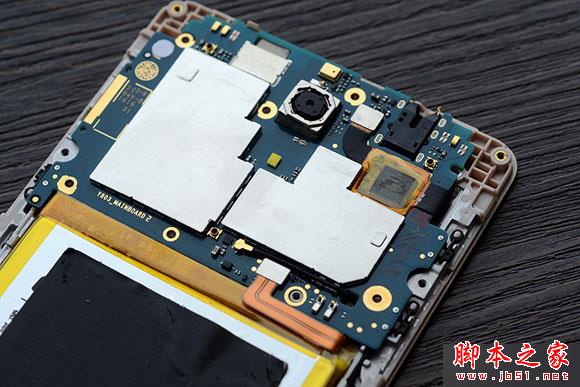

手机的上部是手机的主板，这块PCB上覆盖有屏蔽罩，一方面可以减少电磁干扰，另外一方面也可以帮助散热。
11/26
将锋尚3的PCB移除后就可以看到手机的金属机身，这样的设计可以增加手机的强度，金属板也可以起到散热的作用。
12/26

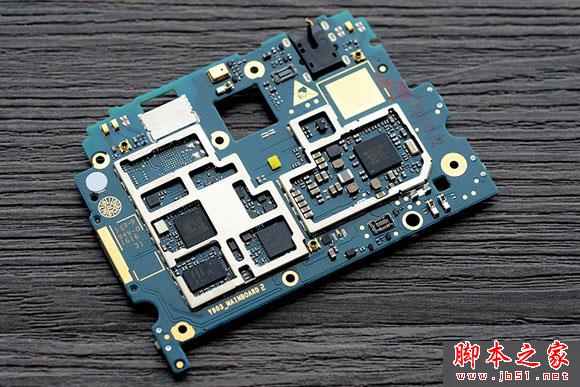

酷派锋尚3主板正面
13/26

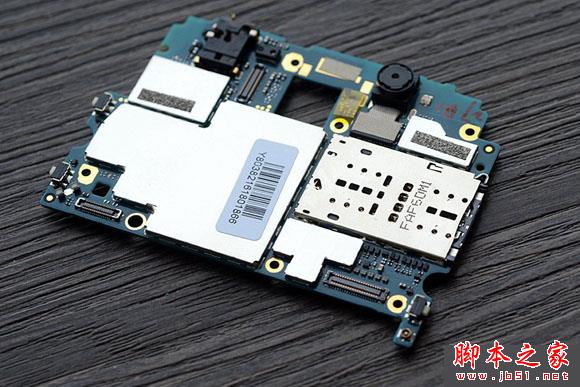

酷派锋尚3主板背面
14/26
拆除屏蔽罩后就可以看到PCB的正面主要是手机的射频芯片。
15/26

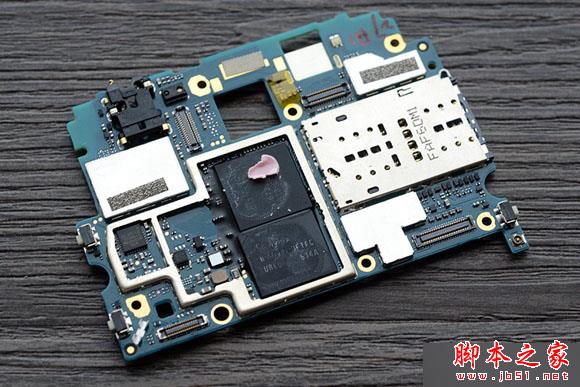

PCB背面主要是手机的CPU、内存等等重要的芯片。
16/26

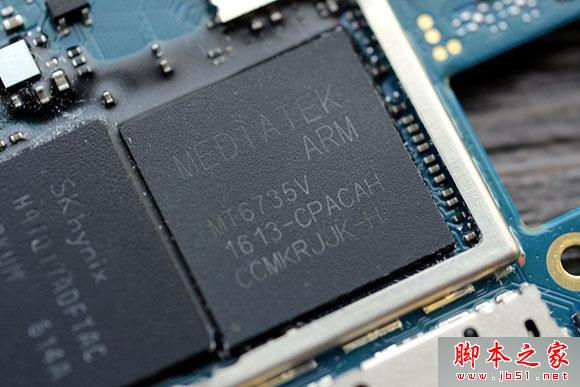

酷派锋尚3使用联发科的MT6735四核CPU，核心频率为1.3GHz
17/26

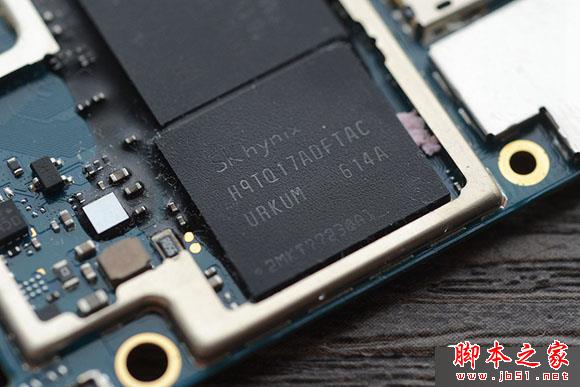

酷派锋尚3采用Hynix的RAM+Flash芯片，提供3GB的RAM和16GB的ROM
18/26

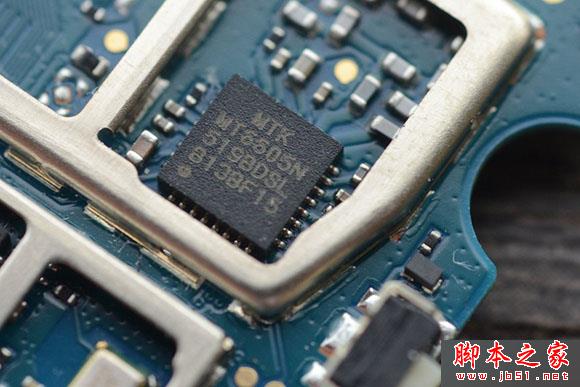

MT6605N是一颗NFC芯片
19/26

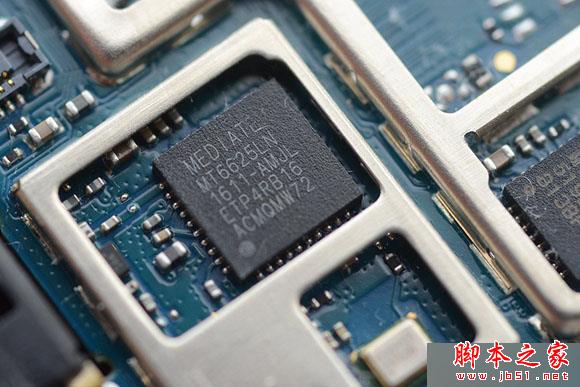

MT6625芯片是联发科的多功能集成芯片,主要用于WiFi、蓝牙、GPS、FM等等多项功能
20/26

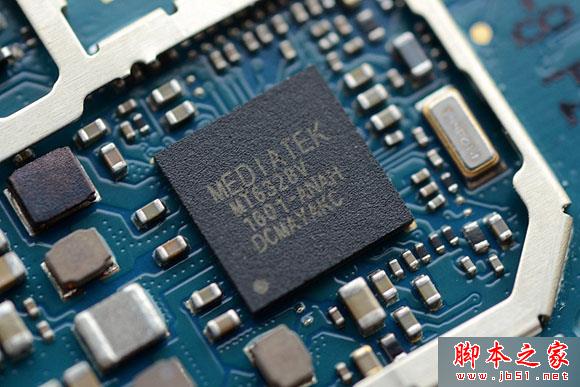

MT6328V是一颗电源管理芯片，负责CPU的供电，配备MT6735一起使用。
21/26

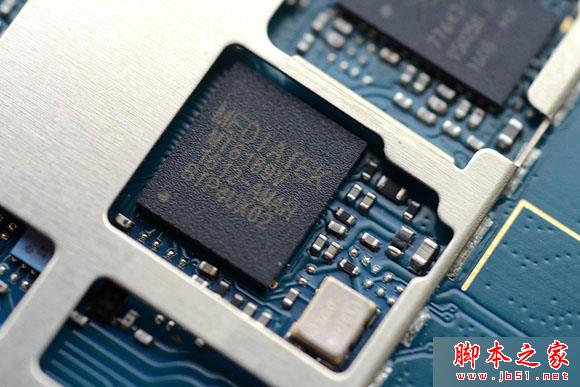

MT6169是一颗4G射频芯片，支持FDD和TDD的4G网络。
22/26

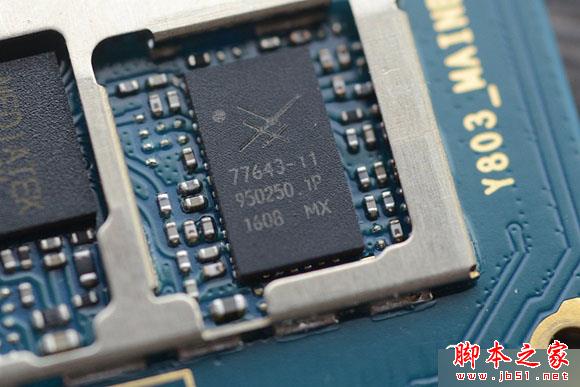

sky77643-11是一颗功率放大芯片，同样能支持4G网络，处理手机的4G网络信号。
23/26

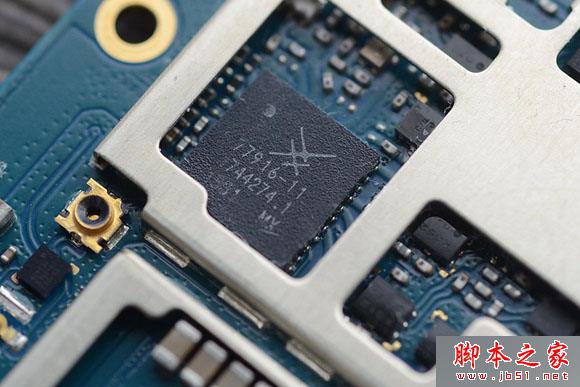

sky77916-11是一颗RF射频芯片，主要负责收集的GSM信号部分。
24/26

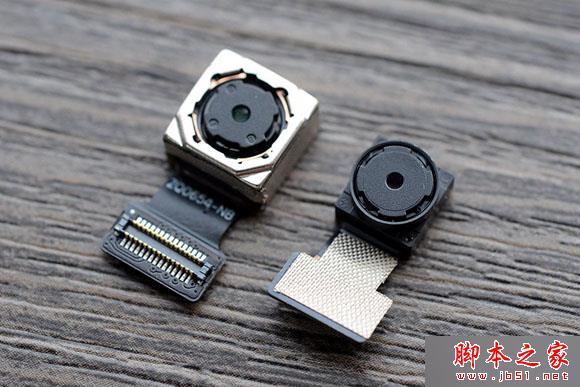

酷派锋尚3采用800万像素主摄像头还有800万像素的前置摄像头
25/26

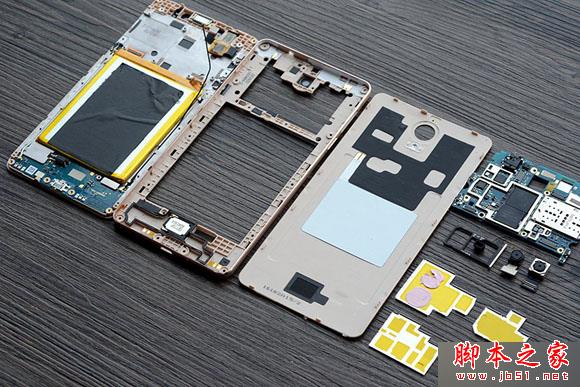

通过拆解可以看到酷派锋尚3做工用料方面也是保持着高水准，锋尚3作为一台千元手机拥有不俗的做工，并且在手机安全方面提供不少特色的功能，也可以算是一台高性价比的千元机。
