Android MPAndroidChart开源库图表之折线图的实例代码

所属分类：软件编程 / Android 阅读数： 43

收藏 0赞 0分享

本文讲述了Android MPAndroidChart开源库图表之折线图的实例代码。分享给大家供大家参考，具体如下：

承接上一篇文章，请参考Android HelloChart开源库图表之折线图的实例代码

1. 将mpandroidchartlibrary-2-0-8.jar包copy到项目的libs中；

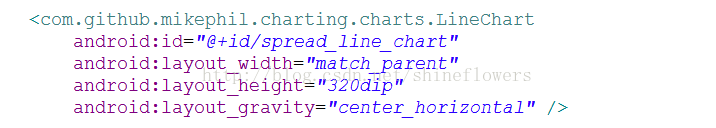

2. 定义xml文件。

3. 主要Java逻辑代码如下，注释已经都添加上了。

package com.example.mpandroidlinechart;
import java.util.ArrayList;
import com.github.mikephil.charting.charts.LineChart;
import com.github.mikephil.charting.components.Legend;
import com.github.mikephil.charting.components.Legend.LegendForm;
import com.github.mikephil.charting.data.Entry;
import com.github.mikephil.charting.data.LineData;
import com.github.mikephil.charting.data.LineDataSet;
import android.support.v7.app.ActionBarActivity;
import android.graphics.Color;
import android.os.Bundle;
public class MainActivity extends ActionBarActivity {
 private LineChart mLineChart;
// private Typeface mTf;
 @Override
 protected void onCreate(Bundle savedInstanceState) {
 super.onCreate(savedInstanceState);
 setContentView(R.layout.activity_main);
 mLineChart = (LineChart) findViewById(R.id.spread_line_chart);
// mTf = Typeface.createFromAsset(getAssets(), "OpenSans-Bold.ttf");
 LineData mLineData = getLineData(36, 100);
 showChart(mLineChart, mLineData, Color.rgb(114, 188, 223));
 }
 // 设置显示的样式
 private void showChart(LineChart lineChart, LineData lineData, int color) {
 lineChart.setDrawBorders(false); //是否在折线图上添加边框
 // no description text
 lineChart.setDescription("");// 数据描述
 // 如果没有数据的时候，会显示这个，类似listview的emtpyview
 lineChart.setNoDataTextDescription("You need to provide data for the chart.");
 // enable / disable grid background
 lineChart.setDrawGridBackground(false); // 是否显示表格颜色
 lineChart.setGridBackgroundColor(Color.WHITE & 0x70FFFFFF); // 表格的的颜色，在这里是是给颜色设置一个透明度
 // enable touch gestures
 lineChart.setTouchEnabled(true); // 设置是否可以触摸
 // enable scaling and dragging
 lineChart.setDragEnabled(true);// 是否可以拖拽
 lineChart.setScaleEnabled(true);// 是否可以缩放
 // if disabled, scaling can be done on x- and y-axis separately
 lineChart.setPinchZoom(false);//
 lineChart.setBackgroundColor(color);// 设置背景
 // add data
 lineChart.setData(lineData); // 设置数据
 // get the legend (only possible after setting data)
 Legend mLegend = lineChart.getLegend(); // 设置比例图标示，就是那个一组y的value的
 // modify the legend ...
 // mLegend.setPosition(LegendPosition.LEFT_OF_CHART);
 mLegend.setForm(LegendForm.CIRCLE);// 样式
 mLegend.setFormSize(6f);// 字体
 mLegend.setTextColor(Color.WHITE);// 颜色
// mLegend.setTypeface(mTf);// 字体
 lineChart.animateX(2500); // 立即执行的动画,x轴
 }
 /**
 * 生成一个数据
 * @param count 表示图表中有多少个坐标点
 * @param range 用来生成range以内的随机数
 * @return
 */
 private LineData getLineData(int count, float range) {
 ArrayList<String> xValues = new ArrayList<String>();
 for (int i = 0; i < count; i++) {
 // x轴显示的数据，这里默认使用数字下标显示
 xValues.add("" + i);
 }
 // y轴的数据
 ArrayList<Entry> yValues = new ArrayList<Entry>();
 for (int i = 0; i < count; i++) {
 float value = (float) (Math.random() * range) + 3;
 yValues.add(new Entry(value, i));
 }
 // create a dataset and give it a type
 // y轴的数据集合
 LineDataSet lineDataSet = new LineDataSet(yValues, "测试折线图" /*显示在比例图上*/);
 // mLineDataSet.setFillAlpha(110);
 // mLineDataSet.setFillColor(Color.RED);
 //用y轴的集合来设置参数
 lineDataSet.setLineWidth(1.75f); // 线宽
 lineDataSet.setCircleSize(3f);// 显示的圆形大小
 lineDataSet.setColor(Color.WHITE);// 显示颜色
 lineDataSet.setCircleColor(Color.WHITE);// 圆形的颜色
 lineDataSet.setHighLightColor(Color.WHITE); // 高亮的线的颜色
 ArrayList<LineDataSet> lineDataSets = new ArrayList<LineDataSet>();
 lineDataSets.add(lineDataSet); // add the datasets
 // create a data object with the datasets
 LineData lineData = new LineData(xValues, lineDataSets);
 return lineData;
 }
}

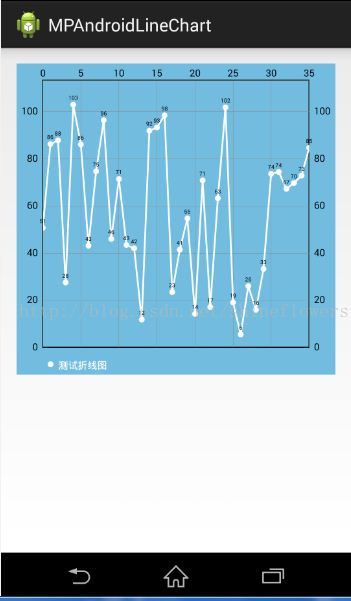

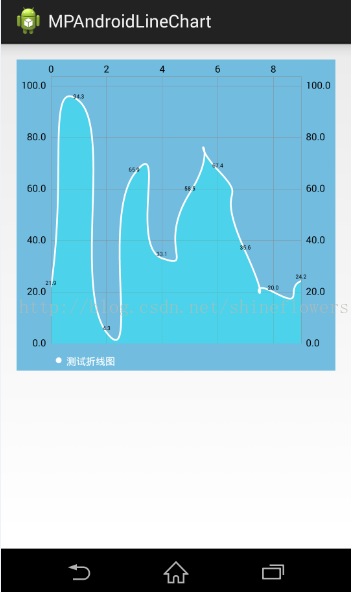

效果图如下：
