“点九”图片概述
“点九”是andriod平台的应用软件开发里的一种特殊的图片形式，文件扩展名为：.9.png。
我们都知道android平台有多种不同的分辨率，很多控件的切图文件在被放大拉伸后，边角会模糊失真，而使用点九PNG技术，可以将图片横向和纵向同时进行拉伸，以实现在多分辨率下的完美显示效果。
而且使用*.9.png图片技术，只需要采用一套界面切图去适配不同的分辨率，大幅减少安装包的大小。程序不需要专门做处理的就可以实现其拉伸，也减少了代码量和开发工作量。

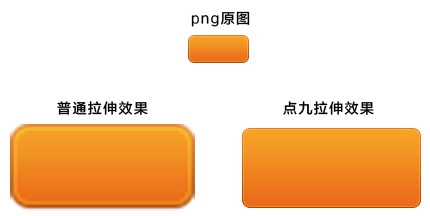

【普通拉伸和点九拉伸效果对比】
很明显看出，使用点九后，仍能保留图像的渐变质感，和圆角的精细度。

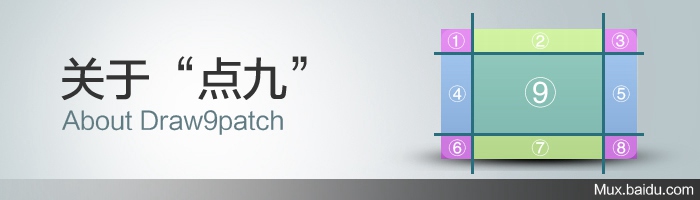

从中我们也可以理解为什么叫“点九PNG”，其实相当于把一张png图分成了9个部分（九宫格），分别为4个角，4条边，以及一个中间区域，4个角是不做拉升的，所以还能一直保持圆角的清晰状态，而2条水平边和垂直边分别只做水平和垂直拉伸，所以不会出现边会被拉粗的情况，只有中间用黑线指定的区域做拉伸。结果是图片不会走样。
制作自己的“点九”图片
“点九”图片制作有两种方式：使用 “draw9patch”工具和PS技术。这里我们只讲前一种，流程如下：
安装工具
首先你需要给自己的电脑安装上JDK在系统的默认目录下。

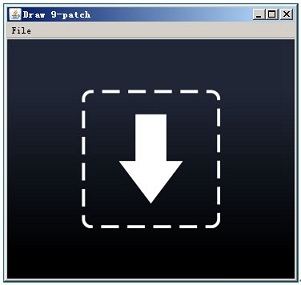

然后使用andriod模拟器—android-sdk-windows，打开SDK/tools目录下的“draw9patch.bat”文件，出现载入窗口：
导入并编辑

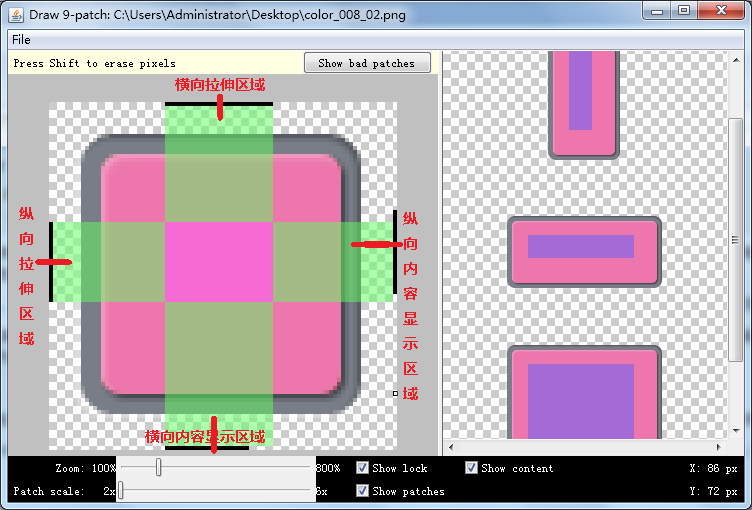

将png图片拖拽到该窗口中，或者File –> Open 9 patch，如下图，自动进入编辑界面。图中介绍了每个区域的内容及功能注释。
右侧是视图的预览区域，分别对应纵向拉伸预览、横向拉伸预览和双向拉伸预览。
现在我们在图片边缘点击左键，绘制出黑线，即图片需要被拉伸的区域和内容显示区域。如上图，对4条黑线做了注释。
上边黑线：横向拉伸区域，必须要画的，拉伸是横向拉伸，如右边的区域第二个拉伸的就是横向拉伸的效果
左边黑线：纵向拉伸区域，必须要画的，拉伸是纵向拉伸，如右边的区域第一个拉伸的就是纵向拉伸的效果
下边黑线：可选，横向内容显示区域
右边黑线：可选，纵向内容显示区域
注意，1.黑线必须是连续的，如果你感觉画的不好，按shift+鼠标左键将其擦出，然后重新画。2.如果这是有显示文字的窗体，那么这时右边和下边黑线不能省略，否则文字位置会显示在左边和上边黑线控制的拉伸区域，从而引起错乱。
【draw9patch.bat其他功能说明】
Show lock：显示不可绘区域
Show patches：预览这个绘图区中的可延伸宫格
Show patches：预览视图中的高亮区域（紫色区域）
Show bad patches：在宫格区域四周增加一个红色边界，这可能会在图像被延伸时产生人工痕迹。如果你消除所有的坏宫格，延伸视图的视觉一致性将得到维护。
保存和输出
点击左上file- save，保存文件，自动生成一张后缀名为“*.9.png”格式的图片，图片上下左右各增加了1px的黑线。

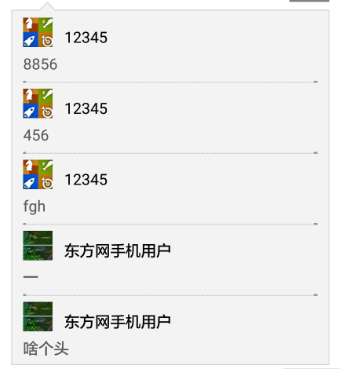

最后，截两个项目里面的图来看一下效果，背景在纵向拉伸后完全没有失真：
