浅谈AnDroidDraw+DroidDraw实现Android程序UI设计的分析说明

AnDroidDraw 是一个与 DroidDraw 集成的 Android 应用程序，它允许你从 DroidDraw 应用 程
序下载你的 GUIs, 也允许你在一个 Android 设备上预览你的 GUIs
1、先下载安装DroidDraw，我使用的版本是droiddraw-r1b22
2、下载AnDroidDraw.apk，并在模拟器上进行安装，安装步骤如下：

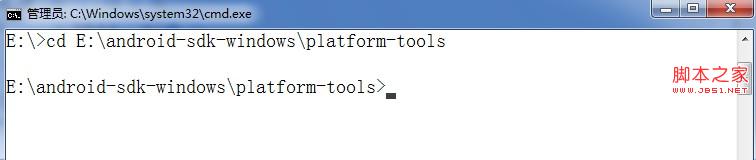

　　1）使用cmd进入命令行窗口，进入你安装的android-sdk下的platform-tools目录，如图：　　　

　　2）使用： adb install AnDroidDraw.apk 把它安装到你的 Android 设备上

　　3）安装一个端口转发规则： adb forward tcp:6100

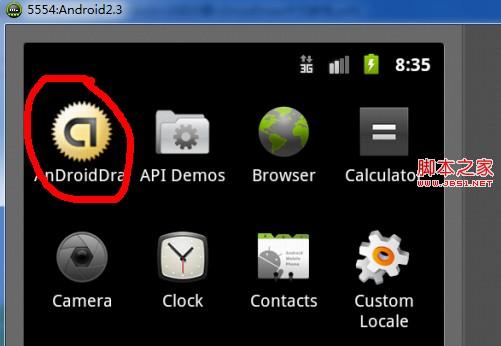

　　装完后，你能在模拟器上看到安装好的程序图标：

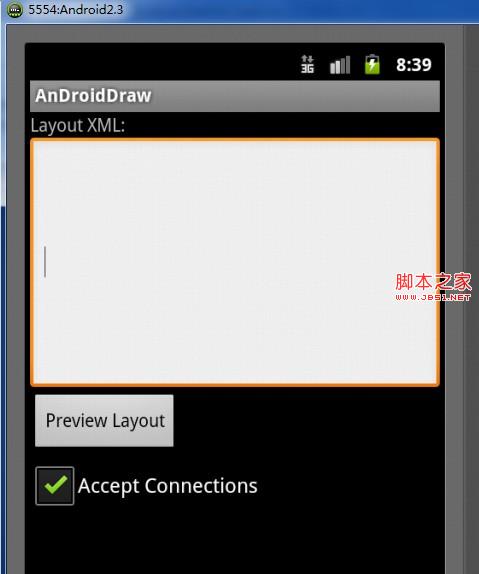

3、在你的 Android 设备上运行 AnDroidDraw ，你应该看到像这样的：

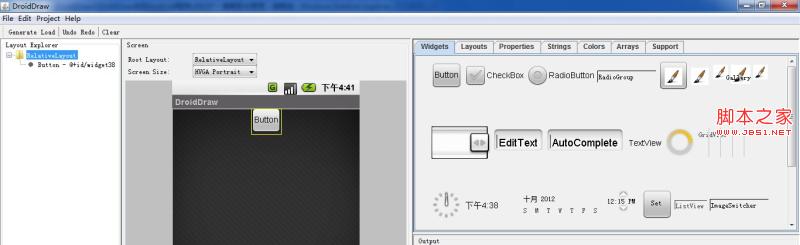

4、在你的电脑上运行 DroidDraw ，并且创建一个 GUI ，接下来从 DroidDraw 菜单中选择 "Project"->"Send GUI to Deviec"，就是将设计出来的xml发送给模拟器正在运行的AnDroidDraw程序，如果发送成功会弹出“Upload succeeded”消息框。

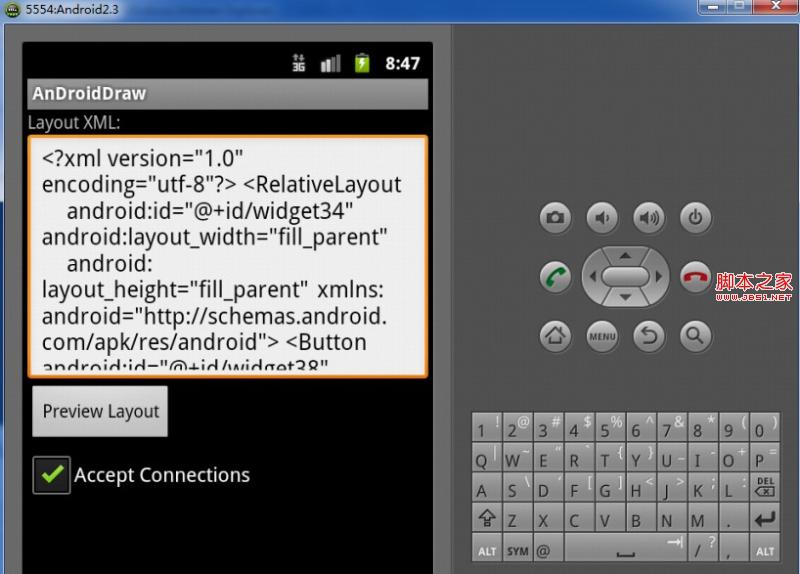

5、现在你应该在 Android 屏幕上看到你在DroidDraw创建的 GUI 的像这样的 xml ：

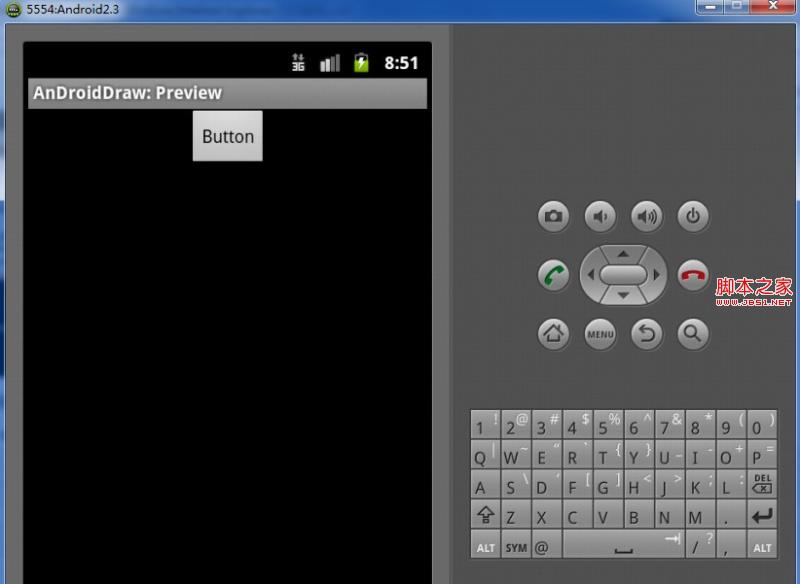

6、点击 "Preview Layout" 按钮来预览你的 GUI 。

7、点击模拟器向后的箭头，来返回到 AnDroidDraw 的主屏幕。
当然，你也可以只使用DroidDraw设计UI，然后把设计好的xml代码复制到android项目的布局文件中，直接运行看结果
