3dsmax中的晶格物体想要呈现出不同的形状，我们可以修改几何体和支柱参数，下面我们就来看看详细的教程。

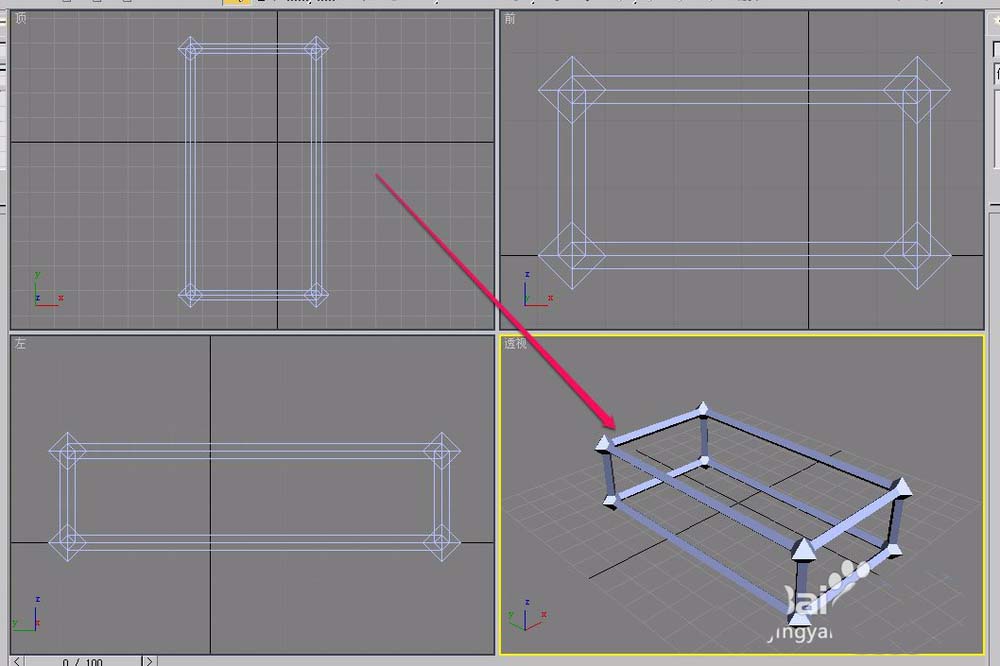

1、打开3ds max软件，创建一个长方体，并且已经应用了“晶格”变形器。

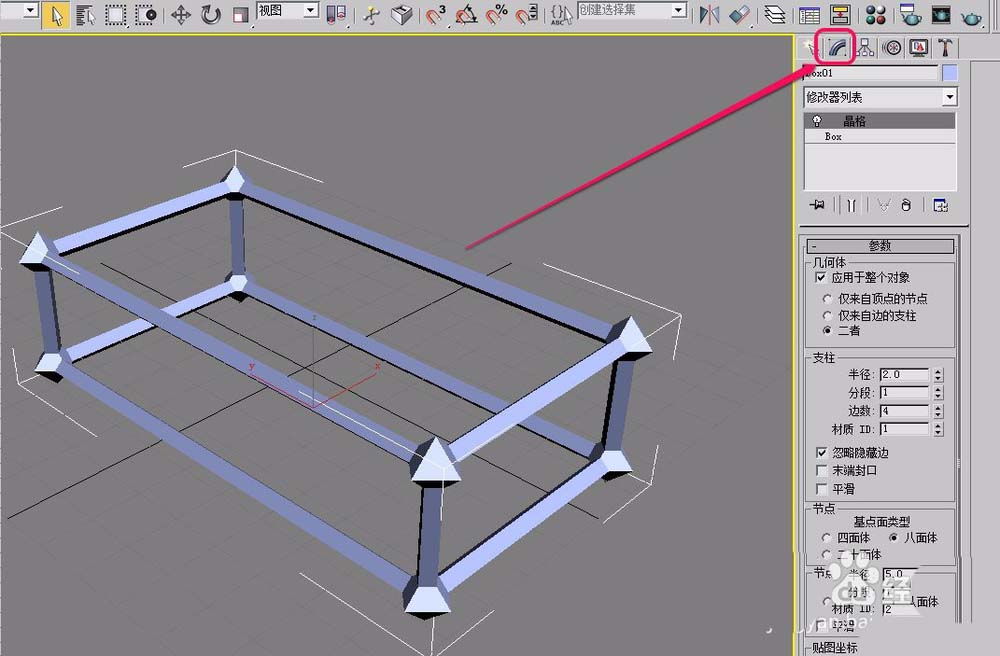

2、选中晶格长方体，打开“修改”选项卡。

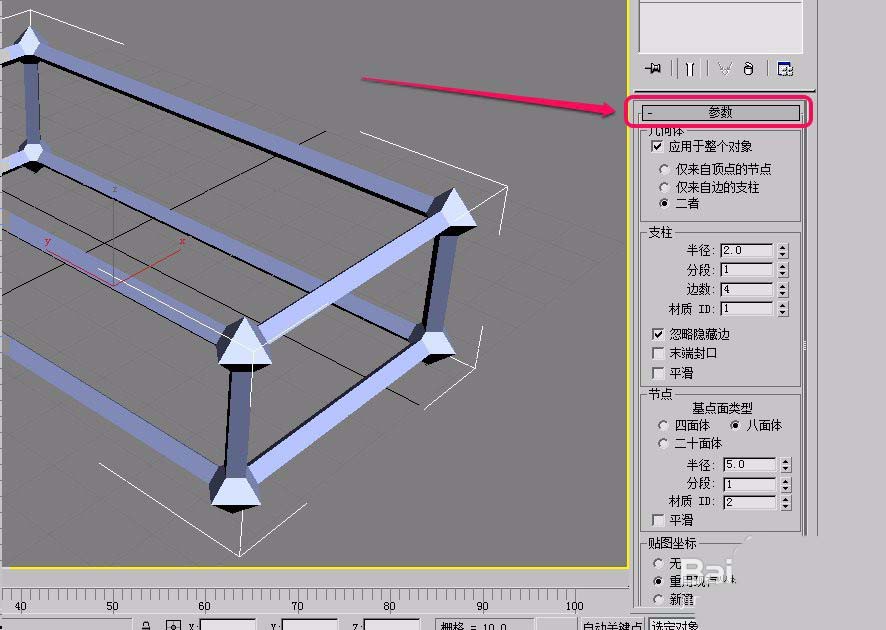

3、打开“参数”卷展栏。

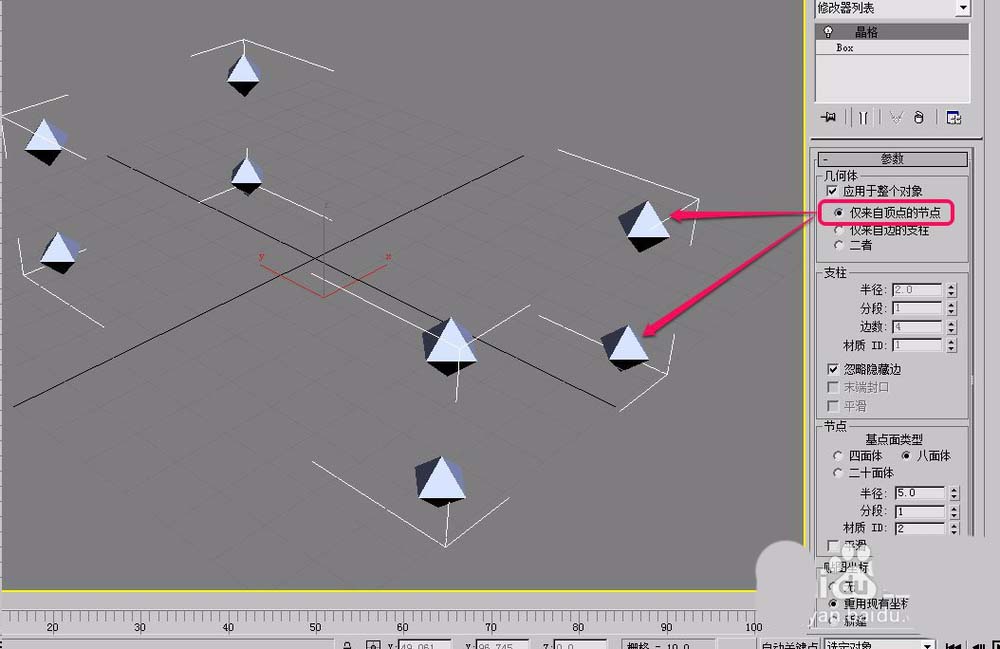

4、我们先来看“几何体”组。“仅来自顶点的节点”，当此选项勾选以后，可以看到，晶格长方体只剩下了 8 个节点。

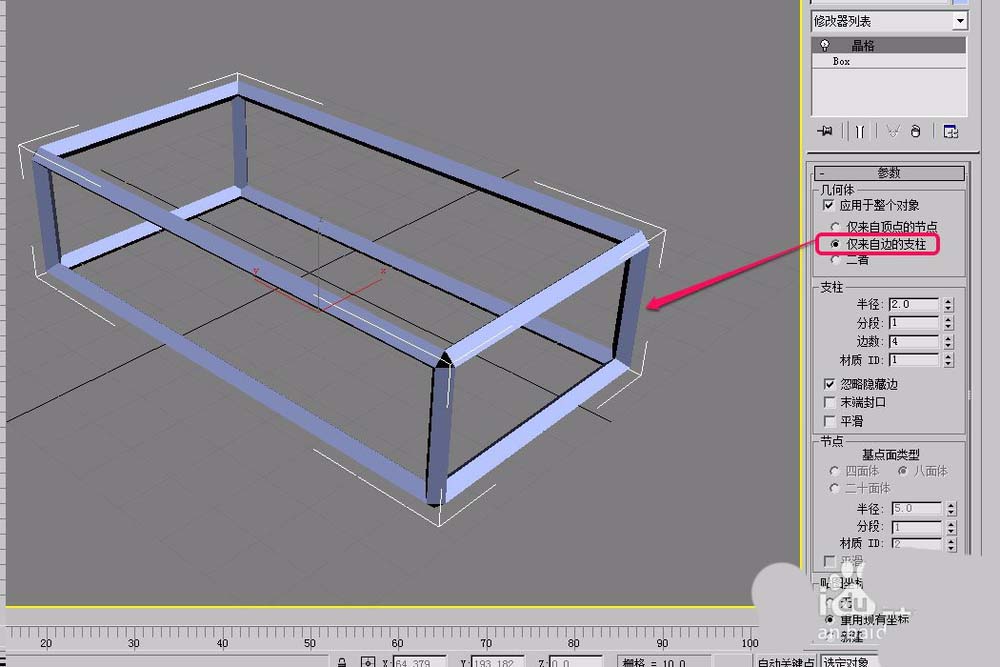

5、“仅来自边的支柱”，当勾选以后，晶格长方体将显示出所有支柱形状。

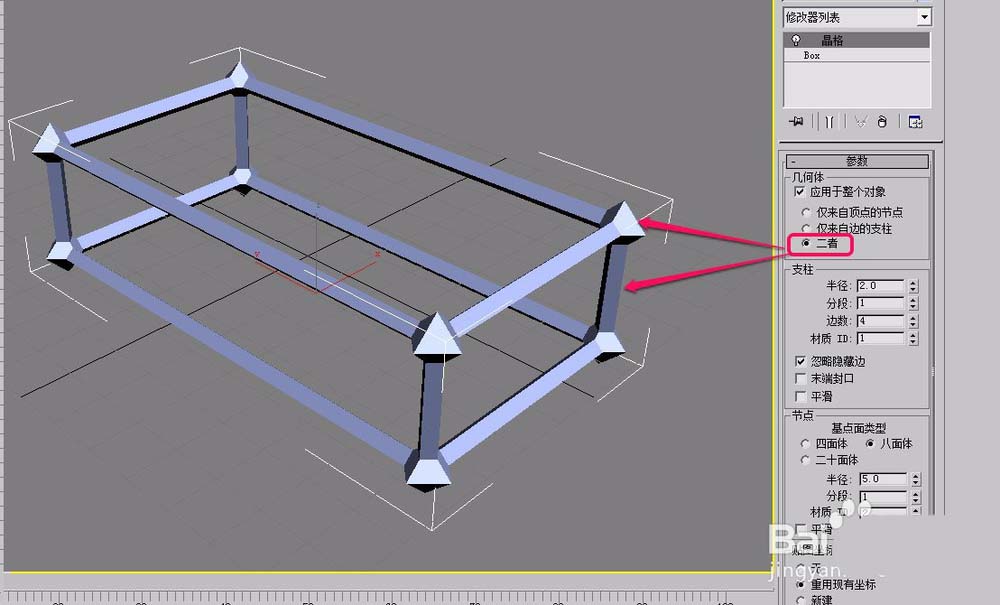

6、“二者”，当勾选此选项时，支柱和节点都将显示出来。

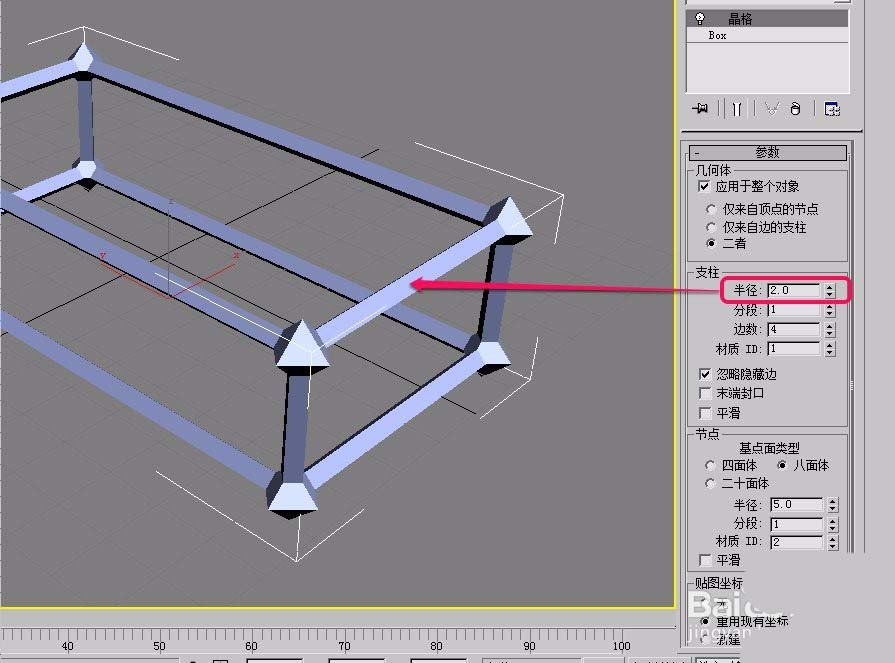

7、下面我们来看“支柱”组。“半径”，指的是支柱的横截面的半径大小。半径越大，支柱越粗。

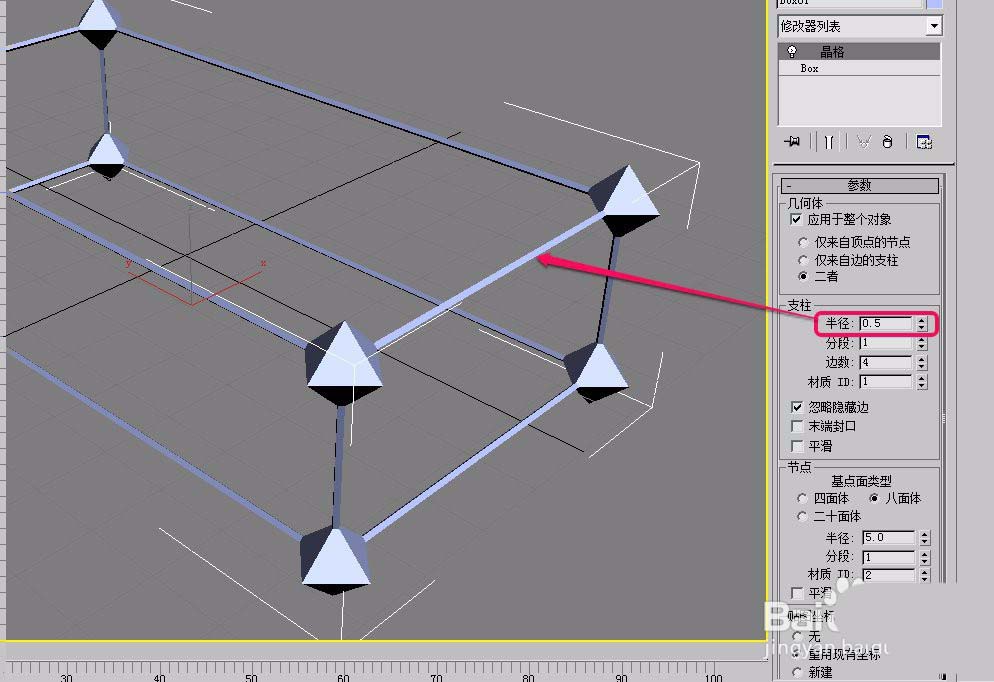

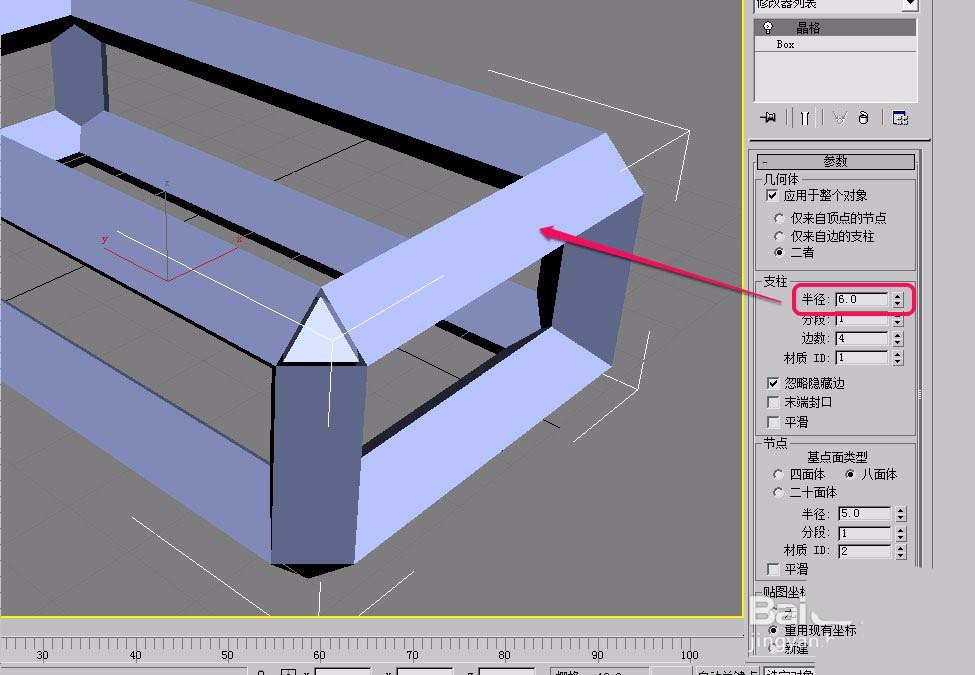

8、下图是“半径”值分别为 0.5 和 6.0 时支柱的粗细对比。

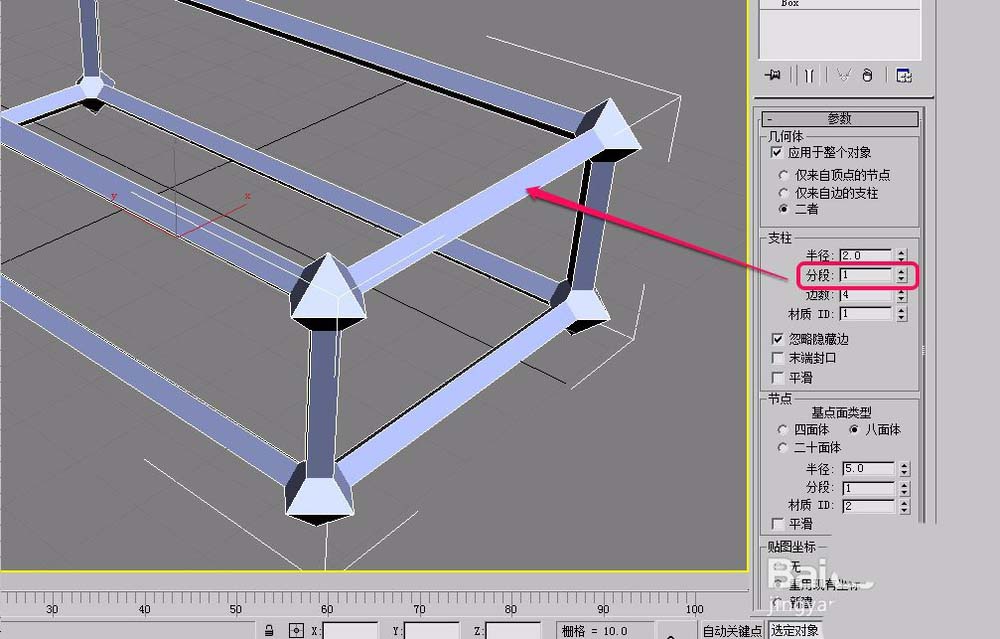

9、“分段”，指节点之间的分段数。分段数越多，细节越好。

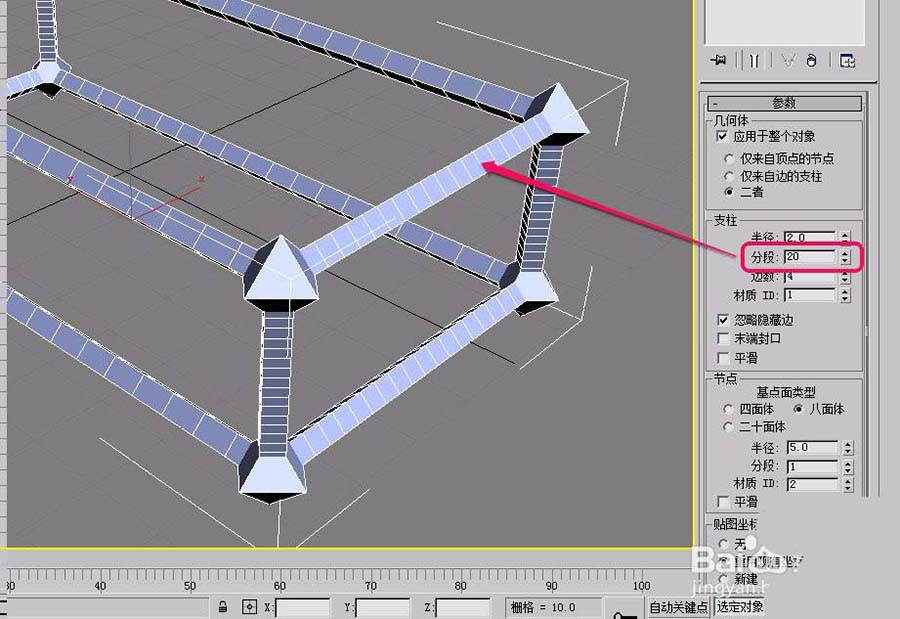

10、下图是“分段”值分别为 1 和 20 时支柱的分段数对比。

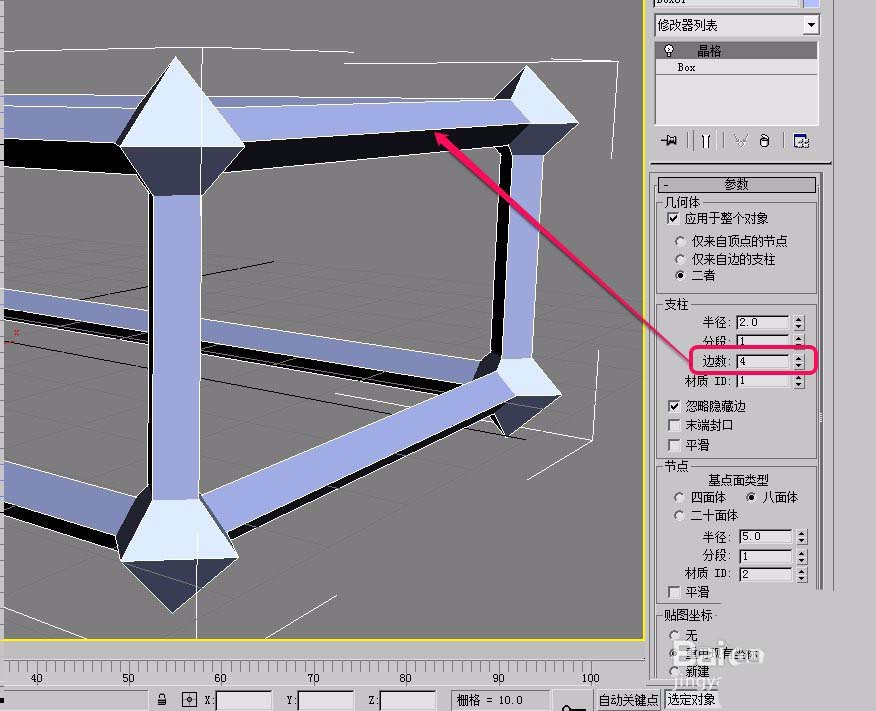

11、“边数”，指支柱的边数。边数越多，支柱越光滑。

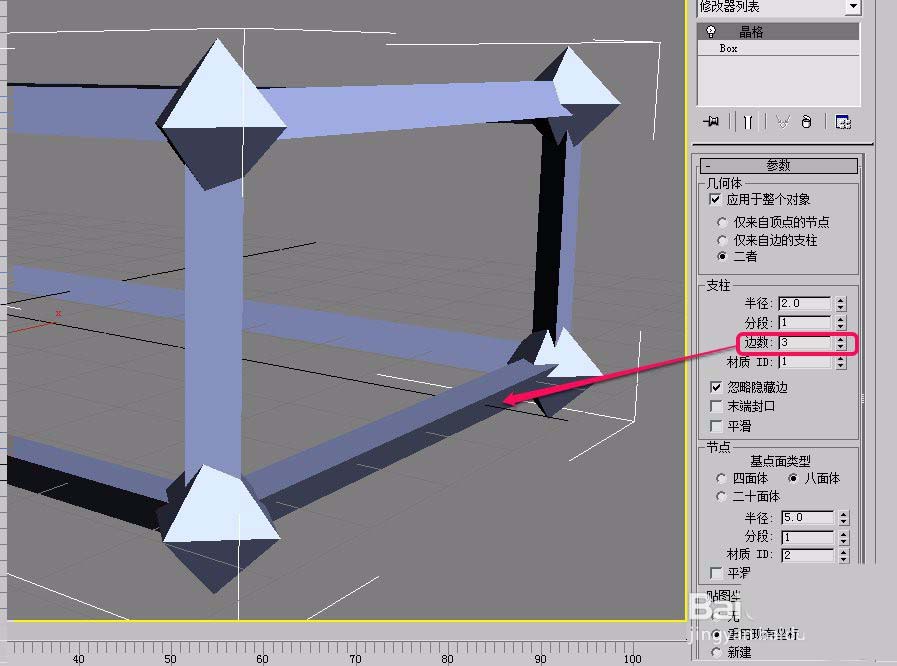

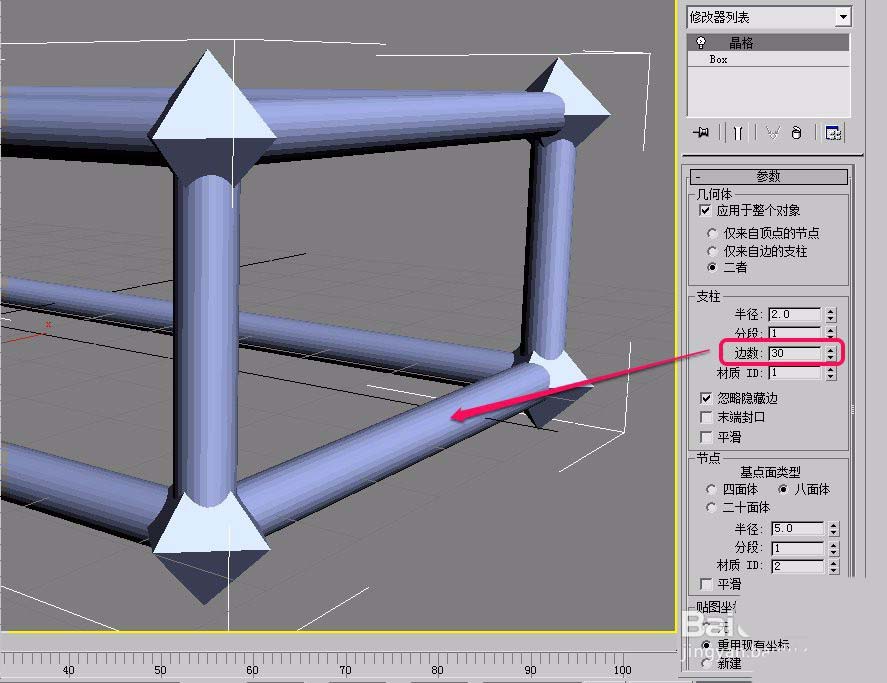

12、下图是“边数”值分别为 3 和 30 时支柱的边数对比。

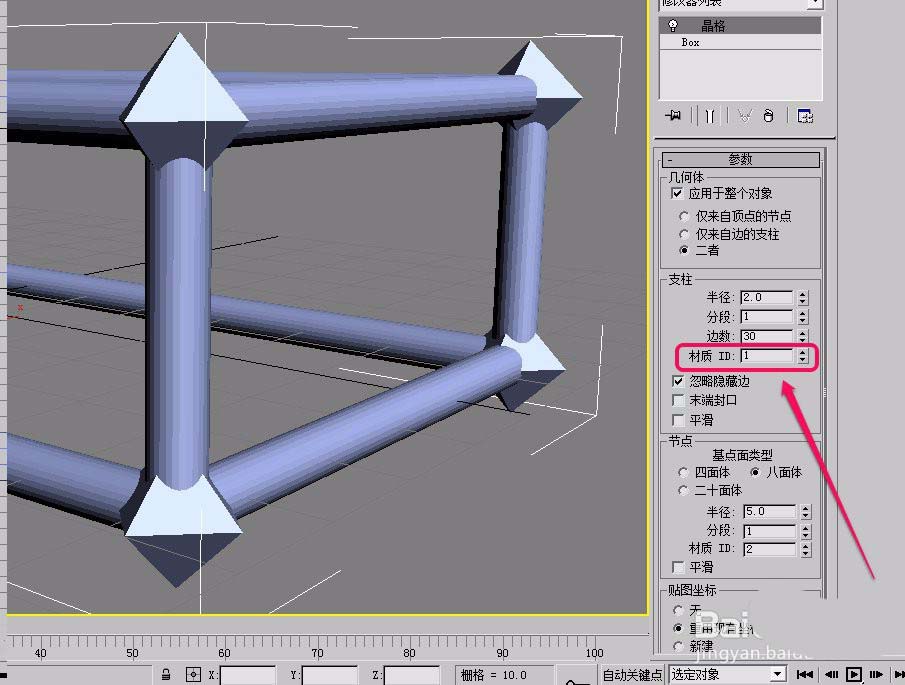

13、“材质 ID”，指的是在为晶格贴图时，为支柱的指定的材质 ID号。

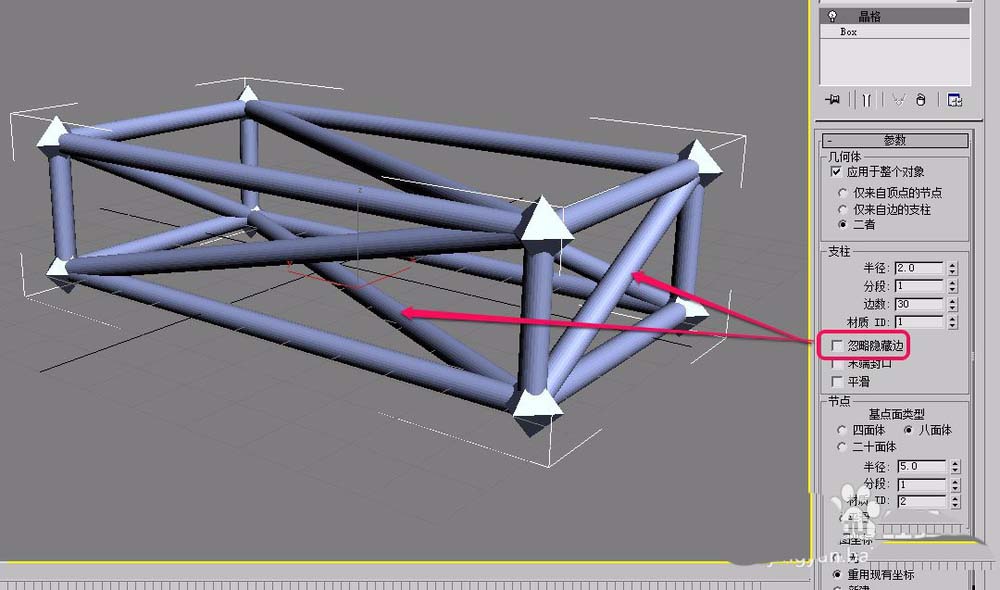

14、“忽略隐藏边”，取消勾选以后，晶格将显示出三角形的结构。
15、“末端封口”，决定是否将支柱的末端进行封口处理。

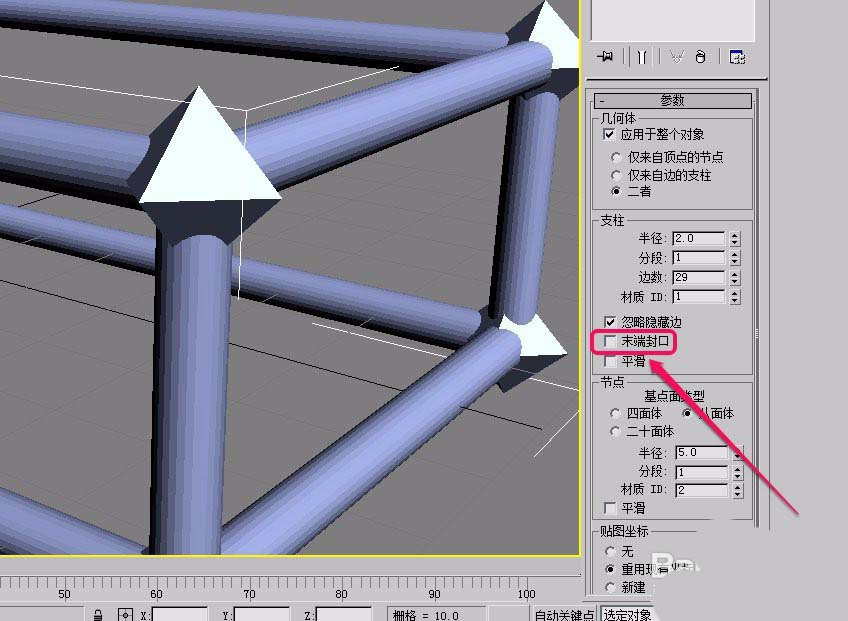

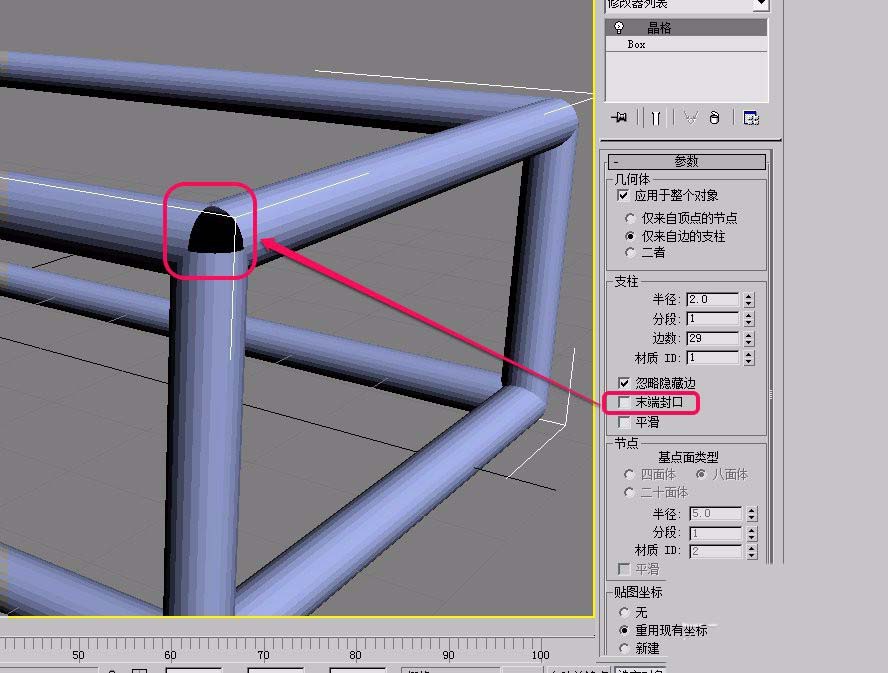

16、如图，是当“末端封口”选项没有勾选时支柱末端的状态。

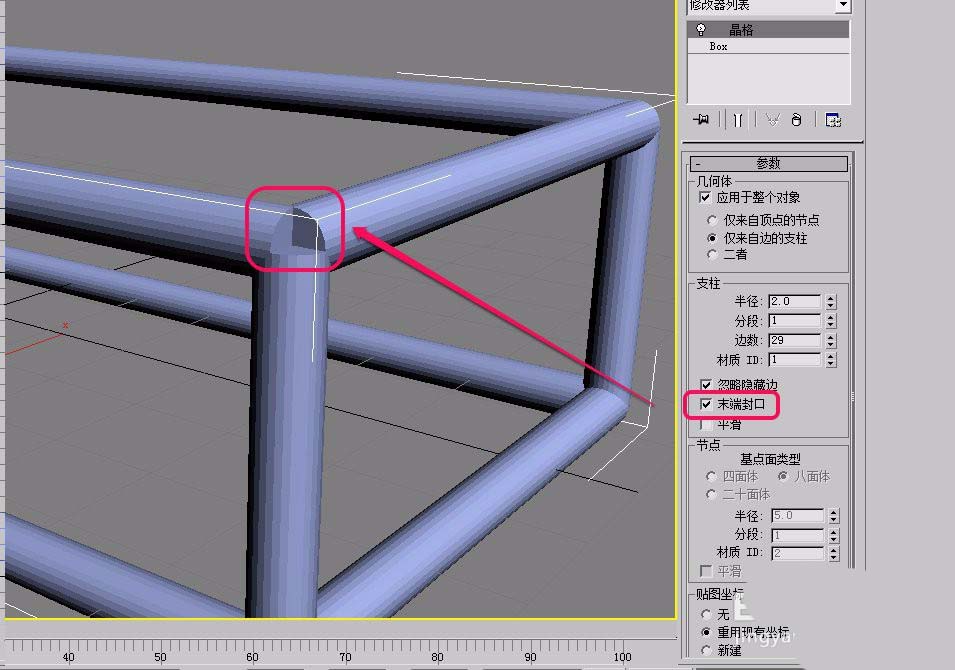

17、如图，是当“末端封口”选项被勾选时支柱末端的状态。

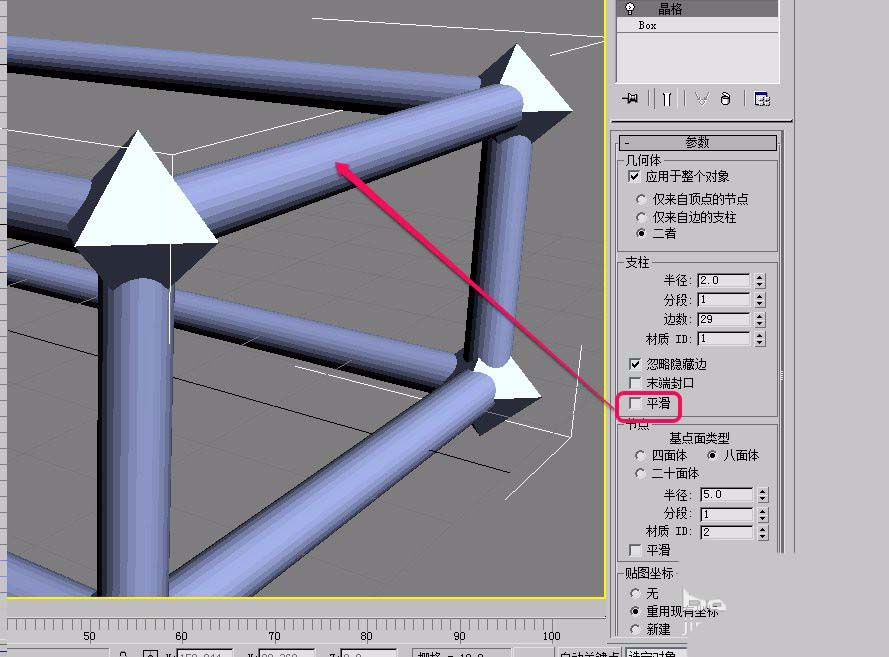

18、“平滑”，当此选项不被勾选时，支柱的边缘是粗糙的。

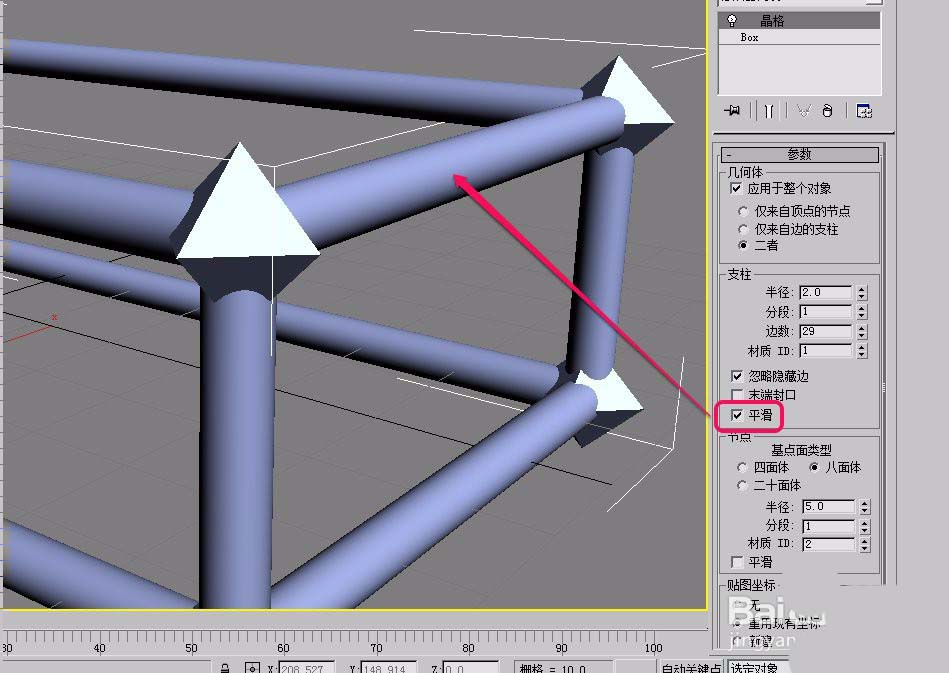

19、当“平滑”选项被勾选时，支柱的边缘是光滑的。
以上就是3dsmax“晶格参数化变形器”之几何体和支柱参数修改方法，希望大家喜欢，请继续关注脚本之家。
