3dmax倒角剖面非常重要，学好，练熟倒角剖面对以后的建模工作是非常有帮助的。现在用一个小实例简要介绍一下这一个命令。

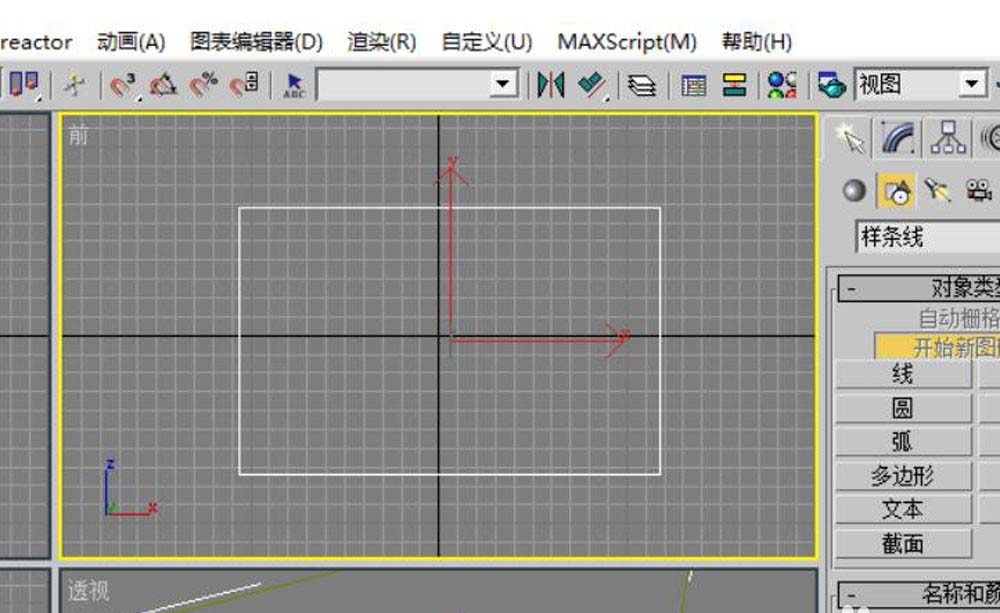

1、打开3dmax，在前视图绘制一个矩形。

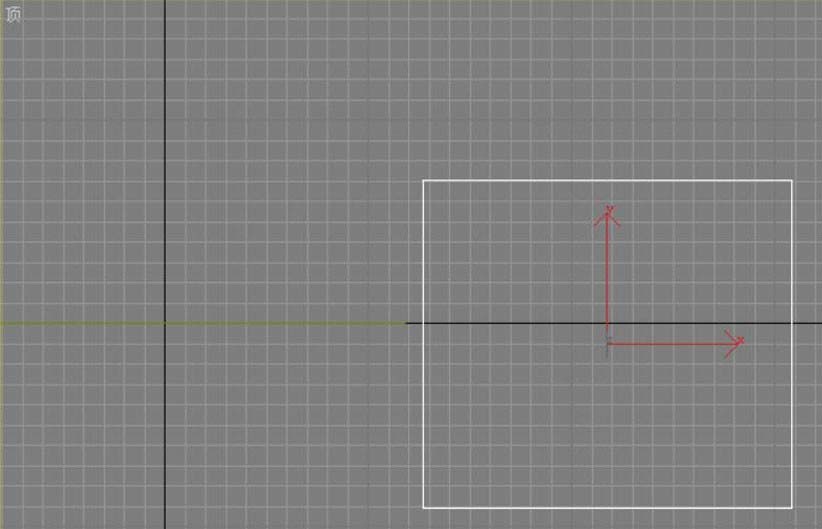

2、在顶视图也绘制一个矩形。

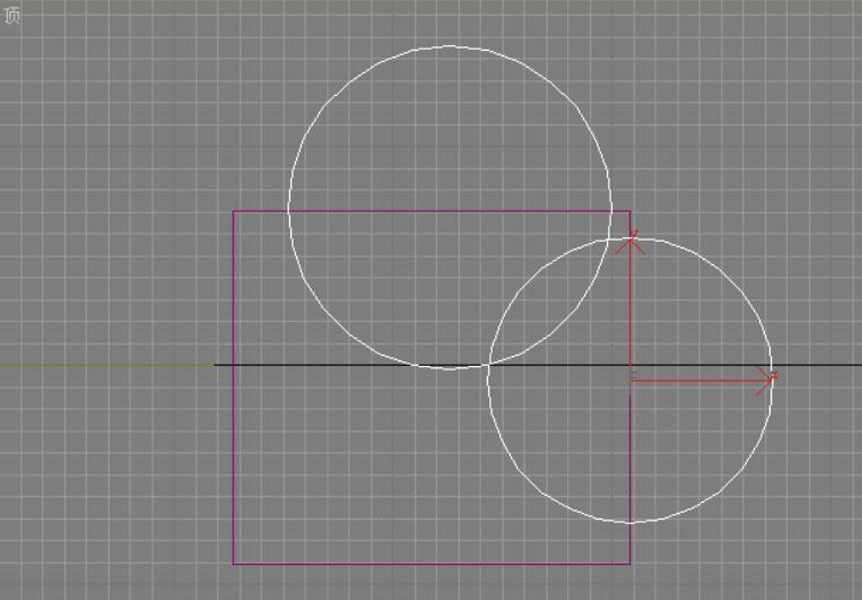

3、再绘制两个圆形，如图所示。

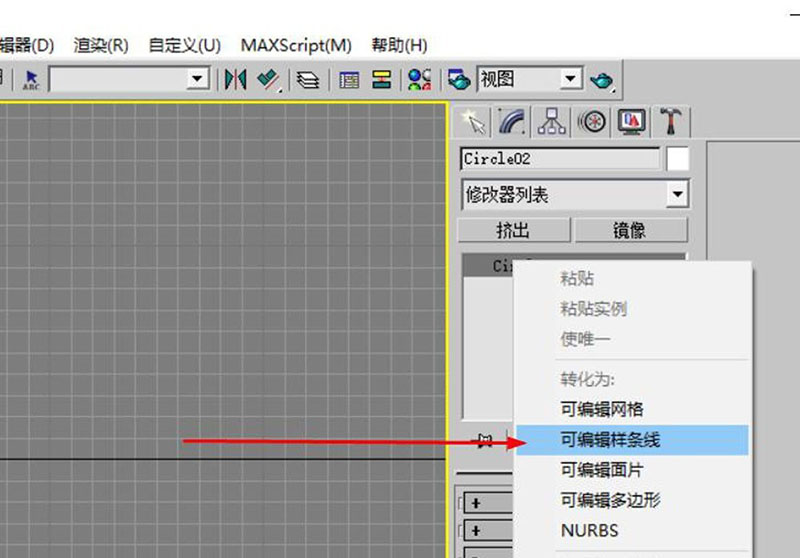

4、将其中一个图形转换为可编辑样条线。

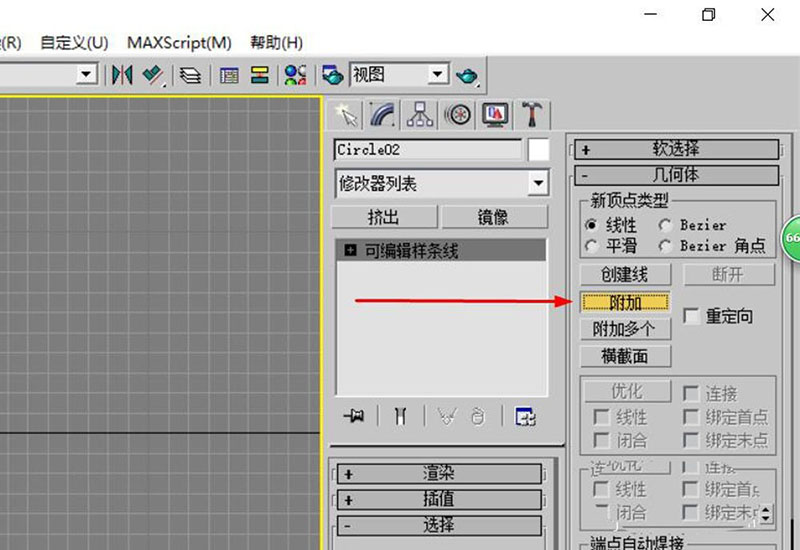

5、然后附加另外两个图形。

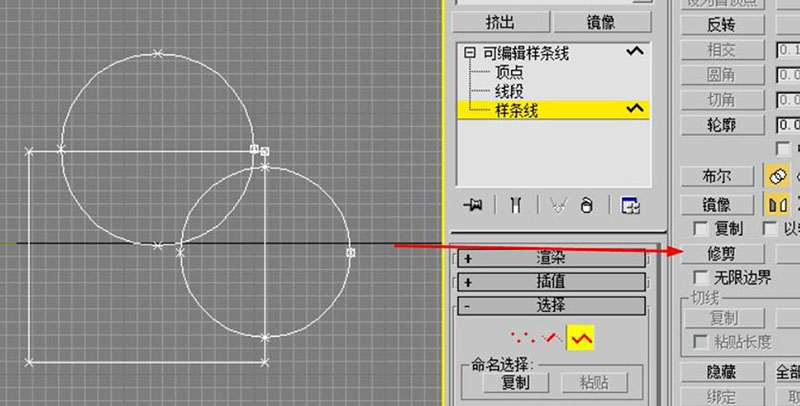

6、选择样条线级别，选择修剪命令。

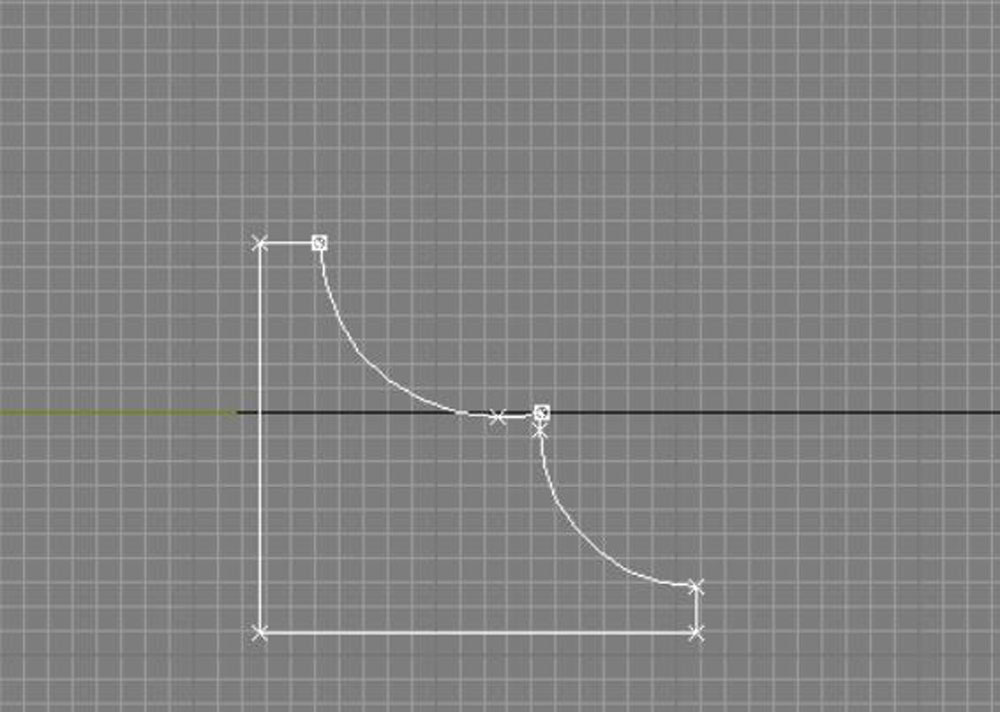

7、修剪成如图所示的形状。

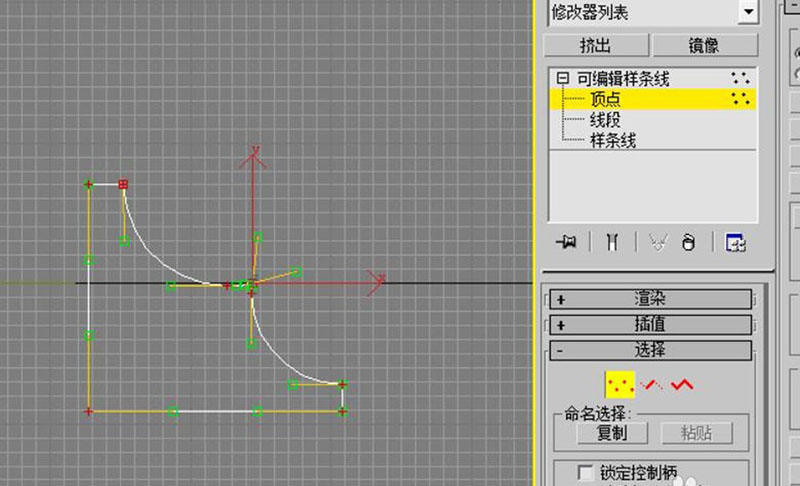

8、选择顶点级别，将顶点全部选中。

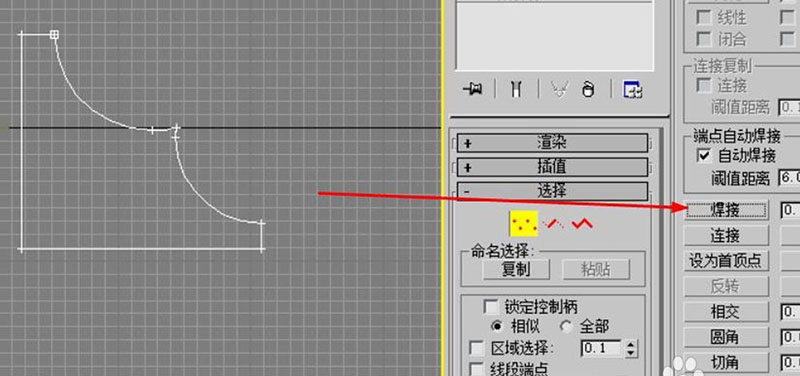

9、选择焊接命令，将其焊接成一个图形。

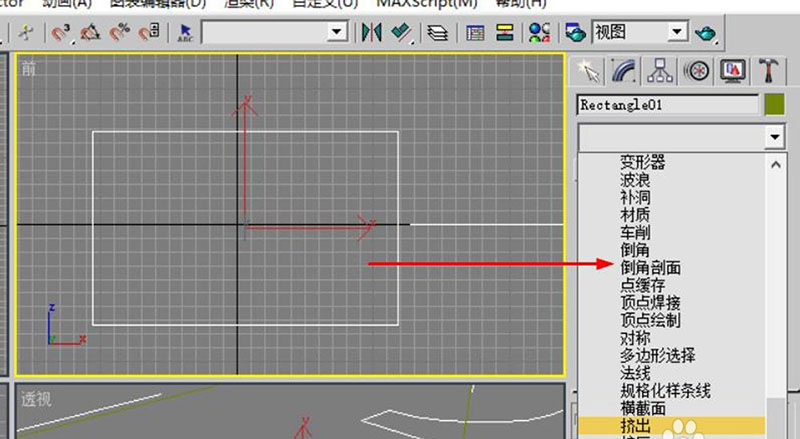

10、回到前视图，选择先前绘制的矩形。然后选择修改器里的倒角剖面。

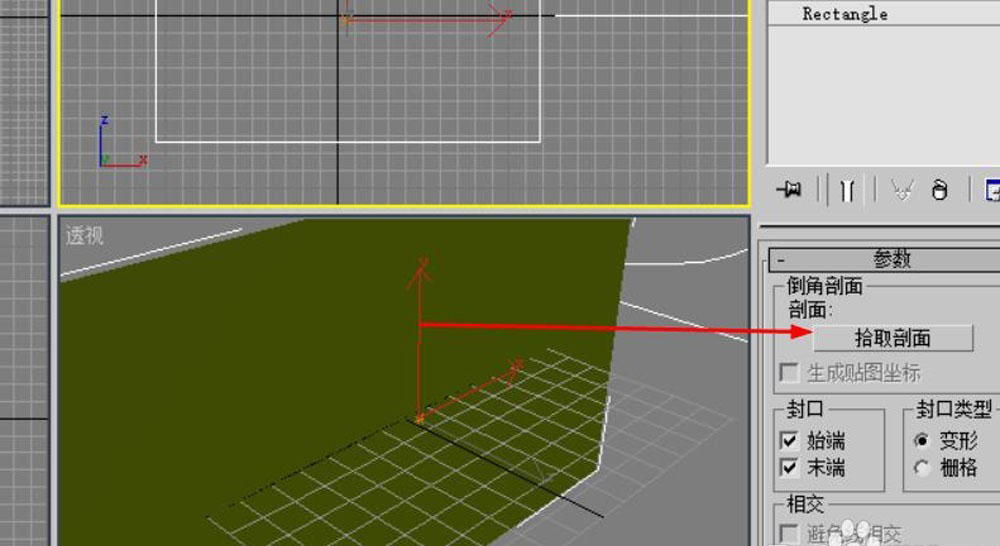

11、然后点击拾取剖面。

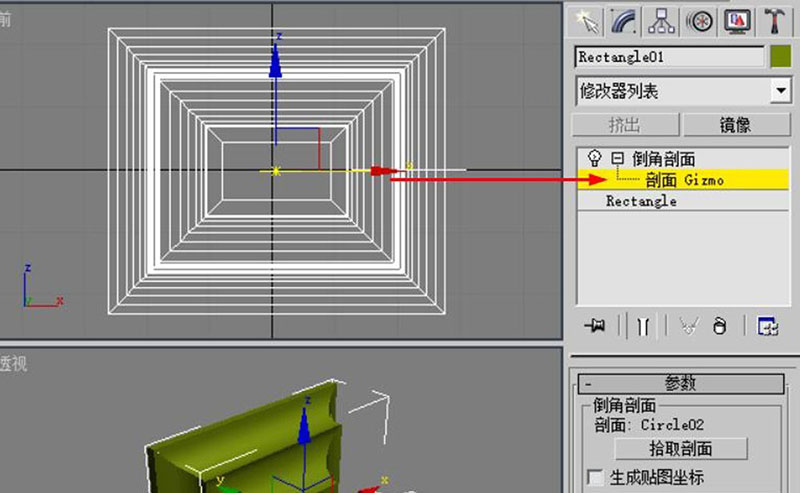

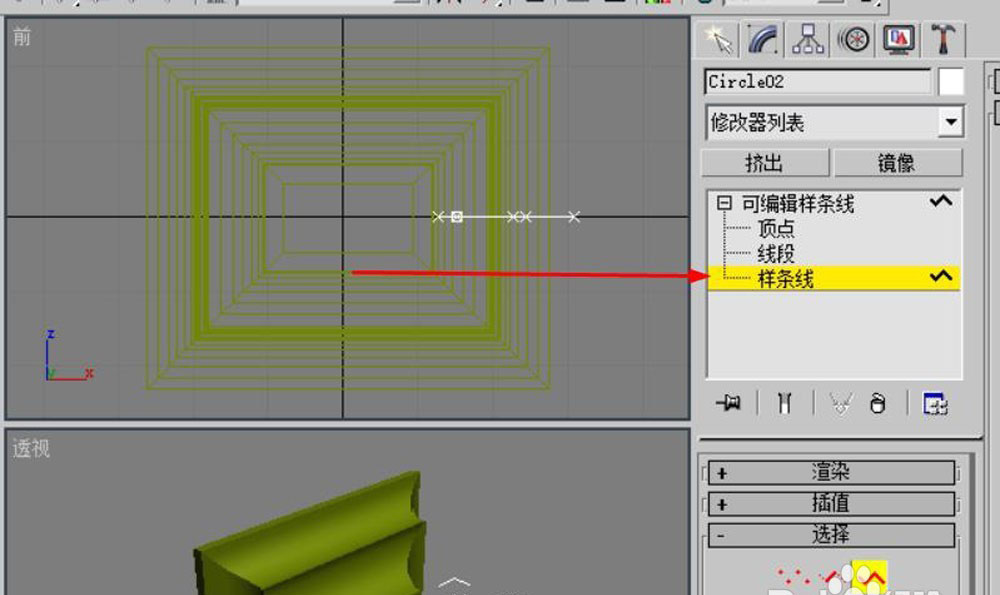

12、选择剖面级别，或者选择第一个图形的样条线级别。

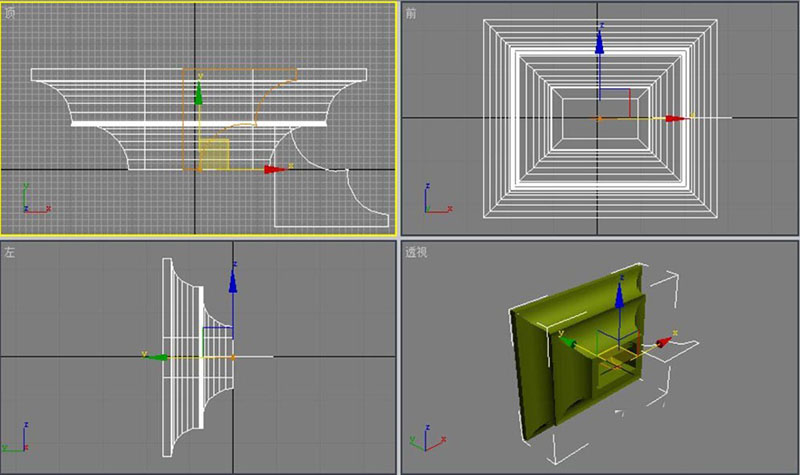

13、对剖面进行旋转，缩放等操作，直到达到自己需要的效果。

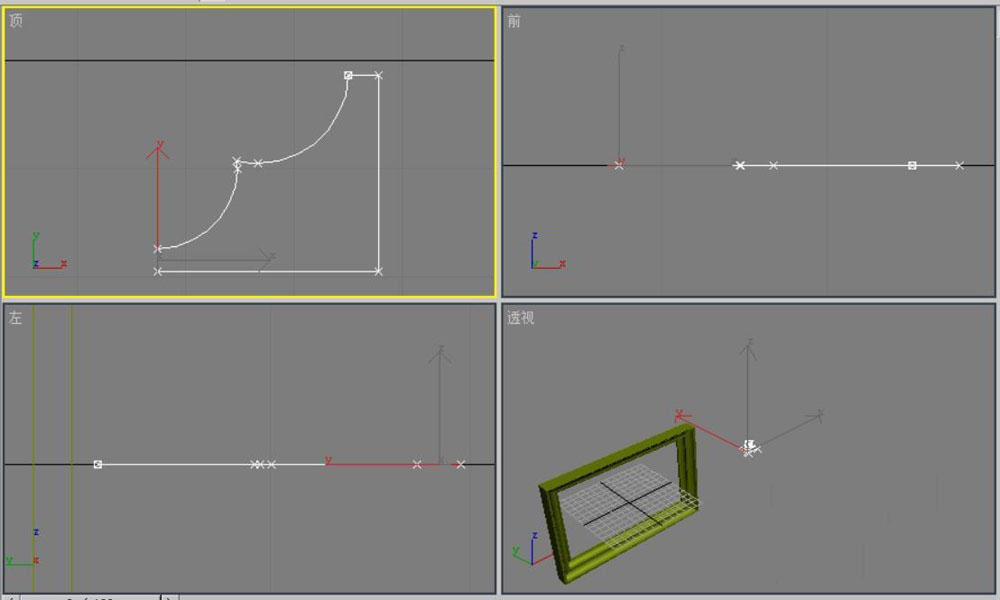

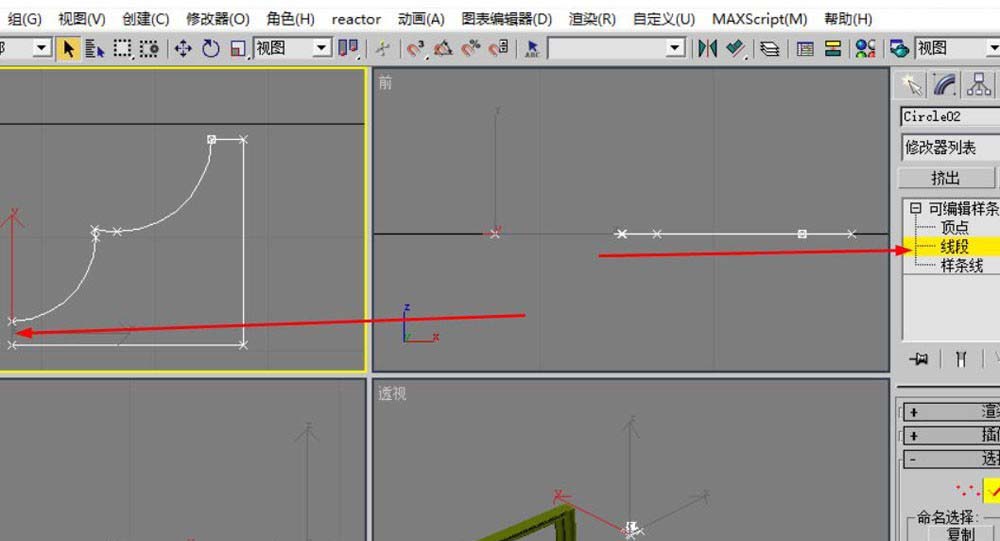

14、选择线段级别，删除一条线段，可以使图形封闭。

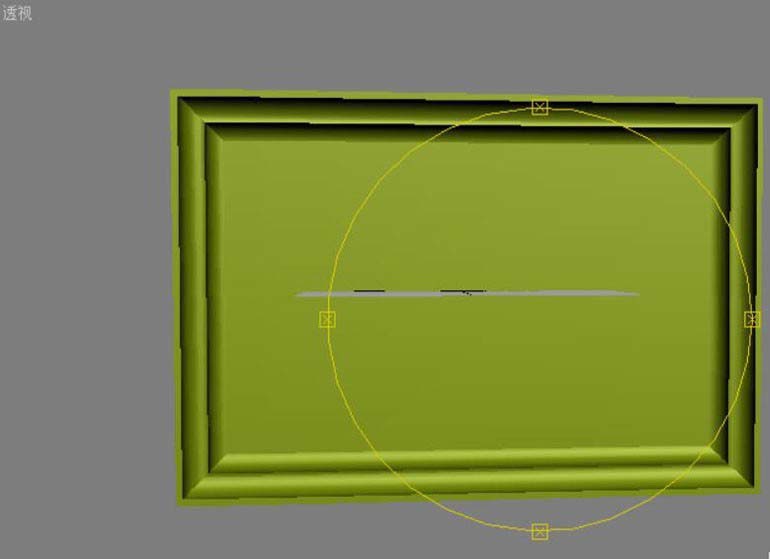

15、一个相框就做好了。

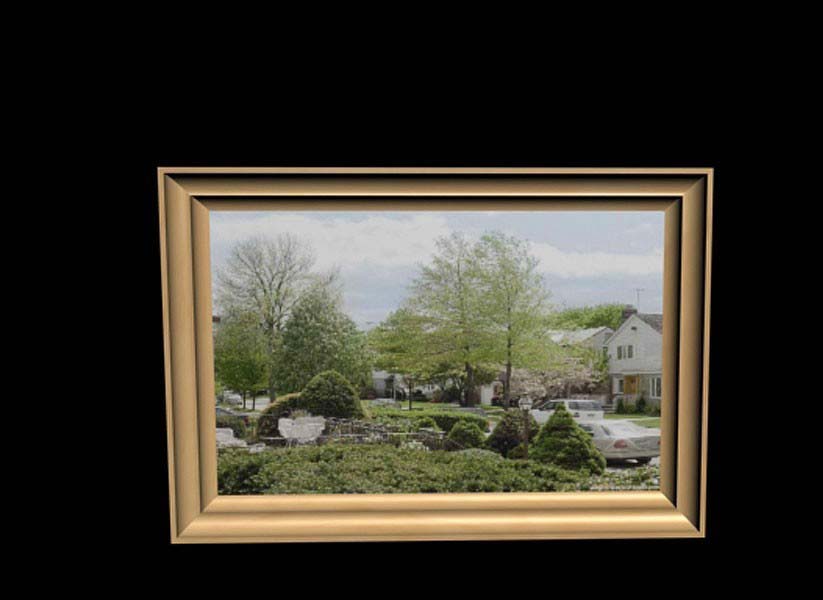

16、贴上材质贴图看一下。
