在我的记忆中，以抗日战争为题材的电影看过很多很多，其中最引人入胜的电影之一当属《地雷战》，当我们的战斗英雄引爆自己制作的土地雷时的那种壮烈场面，使我激动的心久久不能平静。为了重温旧梦，体验一下当时激烈的战斗场面，我决定自己也制作一个土地雷，并将它引爆！
创作效果：火焰沿着导火索不断地燃烧，最终将地雷引爆，刹那间火光冲天，碎片四溅，最后一切都灰飞烟灭。
创作工具：3D Studio Max 5.0
创建火焰在导火索上不断燃烧的场景动画
1. 打开3D Studio Max 5.0，选择"Create（创建）→Shapes（图形）"，选择其中的Line（线）按钮，在Top（顶）视图中创建一条平滑弯曲的线当作导火索（如图1）。

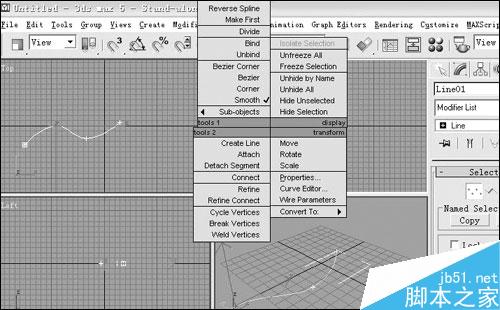

图1 画一根导火索
2. 选择"Create→Helpers（辅助对象）→Atmospheric Apparatus（大气装置）"，单击SphereGizmo（球体线框）按钮，在Top视图中导火索的最左侧拖拉出一个球体线框，并在Sphere Gizmo Parameters卷展栏中将Radius参数值设置为15，并勾选Hemisphere（半球系数）选项。
3. 进入到Modify（修改）命令面板，在Atmospheres%26amp;%26amp;Effects（大气及特效）卷展栏中单击Add按钮，在弹出对话框中选择Fire Effect（火焰效果），单击OK按钮返回。接着点击Fire Effect下方的Setup按钮，打开Fire Effect Parameters（火焰效果参数）卷展栏。修改个参数值如下：Stretch（拉伸）：20，Regularity（规则性）：0.8，Flame Size（火焰大小）：60，Density（强度）：40，Flame Detail（精确度）：4.0，Samples（采样）：20。
4. 接着选中这个球体线框，单击主场景中的Auto Key按钮，打开动画记录，将时间轴滑块移动到第70帧处，重新打开Fire Effect Parameters卷展栏，在Motion（运动）栏中将Phase（相位）参数值设置为100，Drift（漂移）参数值设置为0.24，目的是使火焰在移动时发生变化。大家在不同帧渲染时可以看到火焰是变化的（如图2）。

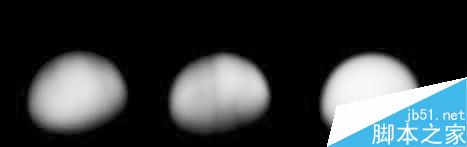

图2 火焰的不同变化
5. 下面进入Motion命令面板，首先选中Parameters按钮，接着在Assign Controller（分配控制器）卷展中选择Position:Bezier Position，并单击其左上方的Assign Controller按钮，在弹出的对话框中选择Path Constraint（路径限制）控制器，单击OK按钮返回。
6. 这时在控制面板中出现Path Parameters（路径参数）卷展栏，点击Add Path 按钮，并在视图中选择线段，就可将火焰附加到这段线段的路径上了（如图3）。

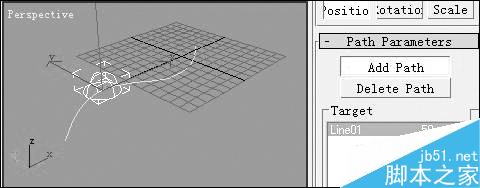

图3 设置火焰路径
创建地雷爆炸的场景动画
1. 选择"Create→Geometry（几何体）"，单击Sphere（球体）按钮，在Top视图中导火索的右端创建一个球体对象。
2. 打开主工具栏中的Material Editor（材质编辑器）对话框。展开Blinn Basic Parameters（反射基本参数）卷展栏，设置参数值如下：Specular Level（反光强度）：5，Glossiness（光泽效果）：2，Soften（柔化）：0.2。
接着展开Maps（贴图）卷展栏，勾选Diffuse（漫反射）选项，并点击其右侧的None按钮，打开Material/Maps Broswer对话框，双击其中的Bitmap类型，在弹出的对话框内的查找范围中选择一个图形文件作为地雷的贴图。
点击材质浏览器的工具栏中的Show Map in Viewport（在视图区显示贴图）按钮，并点击Go to Parent按钮返回上一级，接着在Maps卷展栏中按住鼠标左键不放，将Diffuse贴图类型拖放到Bump（凸凹效果）贴图类型上面去，在弹出的对话框中选择Copy命令，使Bump贴图类型中也具有Diffuse贴图类型的相同贴图文件，让地雷看起来有种坑坑洼洼的感觉。最后点击 Assign Material Selection按钮，将材质赋予球体对象，关闭材质浏览器。
3. 将时间轴滑块拖放到第90帧处（第90帧处是本例中火焰与地雷的交接处），选择"Create→Space Warps（空间扭曲）"，在其下方的下拉列表中选择Geometric/Deformable（几何/变形）类型，从中选择Bomb（爆炸）按钮，在Top视图中创建一个爆炸图标，并将它放置到地雷的中心处。
4. 进入Modify（修改）命令面板，展开Bomb Parameters（爆炸参数）卷展栏。在Explosion（爆炸）栏中将Strength（强度）参数值设置为10，Spin（旋转）参数值设置为5。在Fragment Size（碎片尺寸）栏中将Min（最小面数）参数值设置为2，Max（最大面数）参数值设置为5。在General（通用）栏中将Chaos（混乱度）参数值设置为2，Gravity（重力）参数值设置为1，Detonation（起爆时间）参数值设置为91。
单击主工具栏中的Bind to Space Warp（绑定到空间扭曲上）按钮，并在视图中选定地雷，使之与Bomb绑定在一起。这时您拖动时间轴滑块到第91帧以后，就可以看到地雷爆炸的场面了。
5. 通过观察并渲染地雷爆炸的动画场景，我们会发现当地雷爆炸了，而导火索上的火焰却没有消失，而产生爆炸后，应该出现更猛烈的火焰效果。下面我们来制作这些动画效果。
将时间轴滑块拖放到第0帧处，选择球体线框，单击Auto Key按钮，打开动画记录，接着将时间滑块拖放到地雷开始爆炸的那一帧上，进入到Modify命令面板，选中Atmospheres%26amp;%26amp;Effects卷展栏中的Fire Effect，并点击Setup按钮，进入到弹出的对话框中的Fire Effect Parameters卷展栏，将Characteristics栏中的Samples参数值设置为1。再次单击Auto Key按钮，关闭动画纪录。
