在这篇教程，我们将学会如何利用3DSMAX制作汽车刹车盘建模方法，教程难度不是很大，制作效果非常棒，这是我刚刚在国外的网站上学习过的一篇教程，觉得很不错，转发过来和脚本之家的朋友们一起分享学习了，希望大家喜欢。
先来看看最终的效果图吧：
盘式制动器是用来减慢或者停止轮子转动的装置。在大部分制作案例中，每当涉及到3D建模，这个装置都是隐藏在大型车辆里面，因此不需要太高水平的细节或者清晰度。

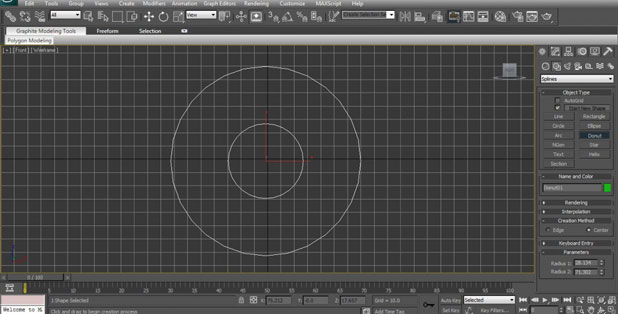

首先，我们要创建一个环状线圈，跟下图中的差不多：
图01

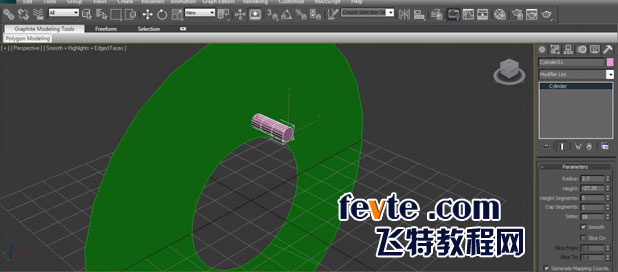

做好环状线圈之后，把这个线圈转换成一个多边形，然后创建一个圆柱体，如下图中的粉红色圆柱体，确保这个圆柱体穿过线圈多边形的中间。
图02

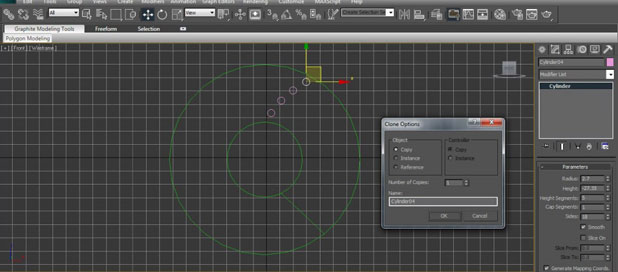

设置好第一个圆柱体的位置后，按住键盘的SHIFT键，点击鼠标右键，复制3个圆柱体，沿着X轴移动新的圆柱体到相应的位置，如下图所示(这些圆柱体就是盘式制动器上的洞)。
图03

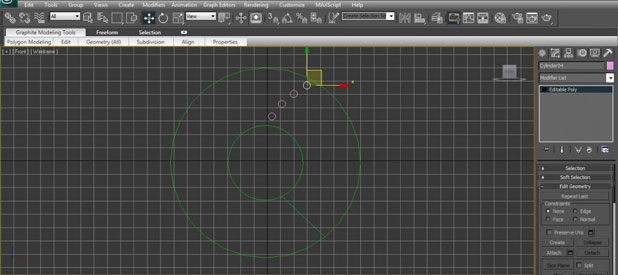

把其中一个圆柱体转换为多边形，在右下方的多边形的"编辑几何体"菜单中，点击"Attach"按钮，将4个圆柱体变成一个整体。
图04

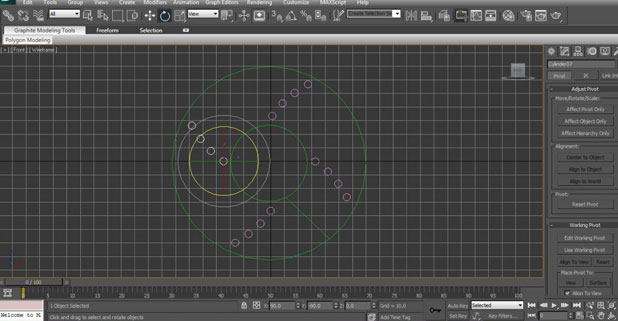

首先我要提醒大家，复制圆柱体的时候，角度应为-90，90和180，这样就可以用更多样的方式摆放位置了，但还是要根据你设计的盘式制动器来决定不同的角度。
图05

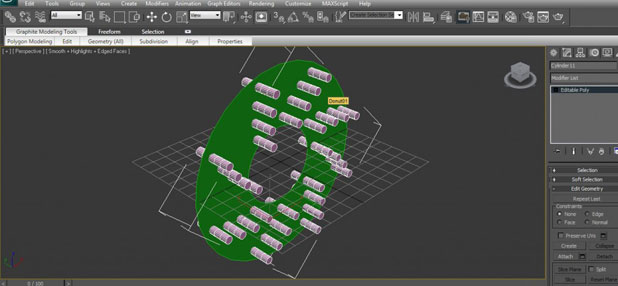

现在盘式制动器初步成型了，把所有的圆柱体结合起来，作为一个统一体：
图06

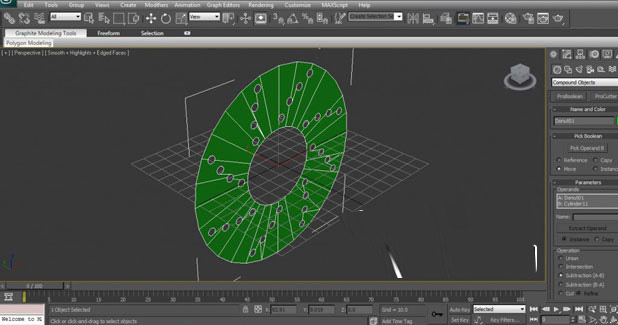

使用复合对象的Boolean功能(检查右边菜单)，选择Subtraction操作，考虑到圆柱体处于选择状态，你要计算出线圈多边形，线圈多边形上面会有很多洞，如图所示：
图07
你会发现立方体的边缘不是特别尖锐，如果你想让边缘变得非常尖锐，我建议你们做立方体，而不是把环状线圈转换成多边形。

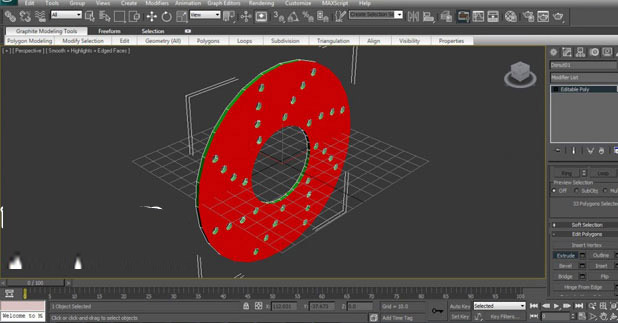

选择好Boolean功能后，你需要再次转换成多边形，选定物体的所有边框，用右下角菜单中的"Extrude"，你会得到扩展后的图：
图08
完成之后用SHIFT +鼠标左键复制盘式制动器，把一些圆柱体添加到里面，作为链接，得到的结果如图09所示：
图09

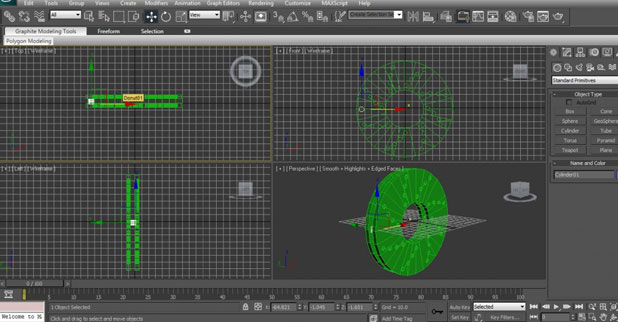

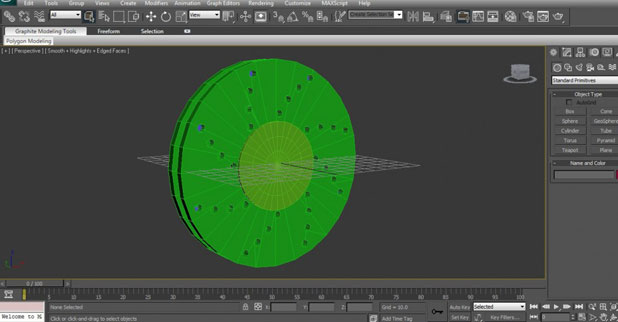

可能你会想在盘式制动器的中心加入一个更大的圆柱体，这取决于后面钢圈的大小：
图10

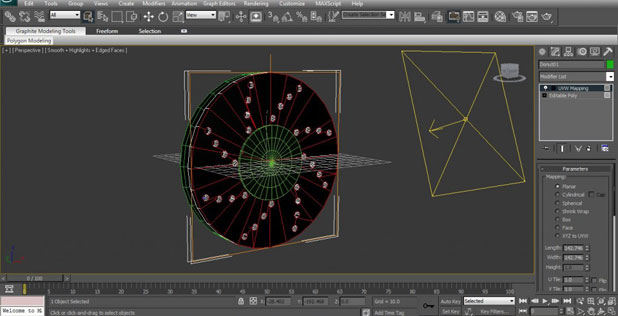

用一张特殊的凹凸贴图，选择盘式制动器的所有边缘，添加UVM的Plane贴图(来自修改菜单)。这样可以确保贴图与盘式制动器的边缘更好的吻合。
图11

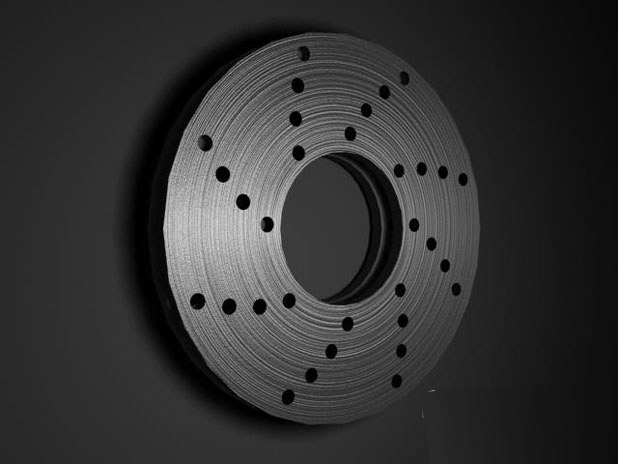

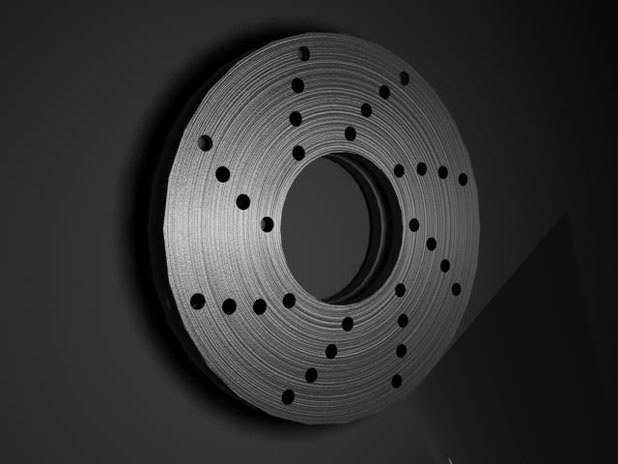

下面是最终效果图：
图12
下图是需要用到的凹凸贴图。
教程结束，以上就是3DSMAX制作汽车刹车盘建模全过程，希望大家看完之后会有一定的帮助，谢谢大家观看！
