3dmax 2011 Viewport Canvas工具的操作方

工具能够直接在对象表面进行绘制，并将其存储为贴图，使贴图的编辑和修改工作变得更为简单，在3ds max 2011版本中，Viewport Canvas工具进行了很大的改进，能够绘制更为复杂的贴图，在本实例中，将指导各位网友使用Viewport Canvas工具为一艘飞船绘制贴图，通过本实例，使各位网友了解Viewport Canvas工具的操作方法。在制作本实例前，网友需要先下载素材文件。

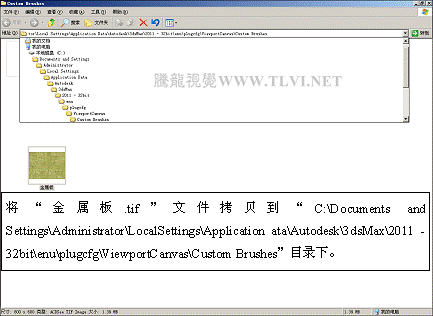

（1）由于在绘制贴图的过程中使用了自定义图案，所以需要将素材文件“金属板.tif”拷贝到Custom Brushes文件夹内。

注意：该目录为隐藏文件，所以必须先显示所有文件才能打开，自定义图案必须为Tif格式。

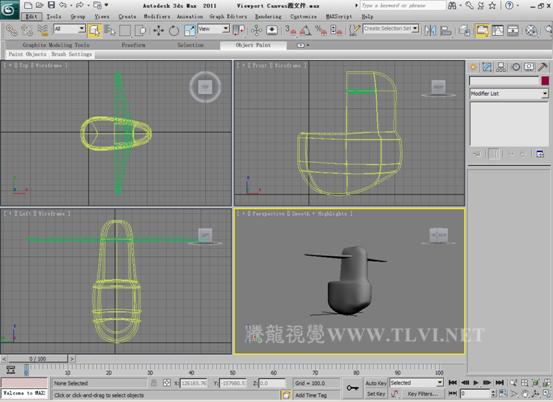

（2）运行3ds max 2011，打开素材“Viewport Canvas源文件.max”文件。

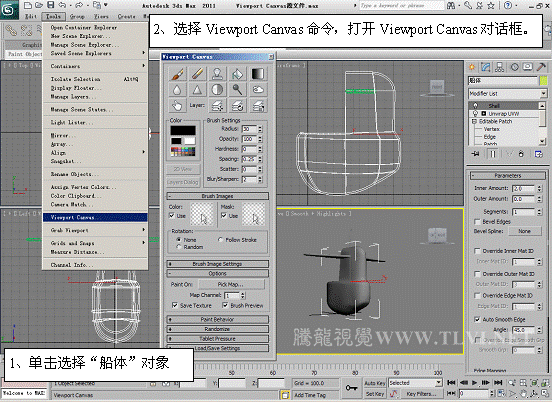

（3）在场景中选择“船体”对象，在菜单栏执行Tools→Viewport Canvas命令，打开Viewport Canvas对话框。

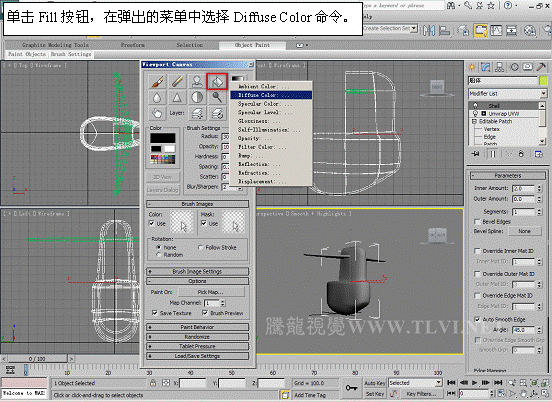

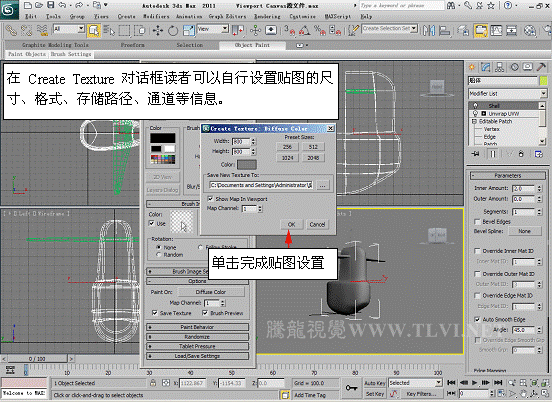

（4）选择填充工具，并设置贴图的尺寸、格式、存储路径、通道等信息。

提示：菜单内的选项决定贴图应用的贴图通道。

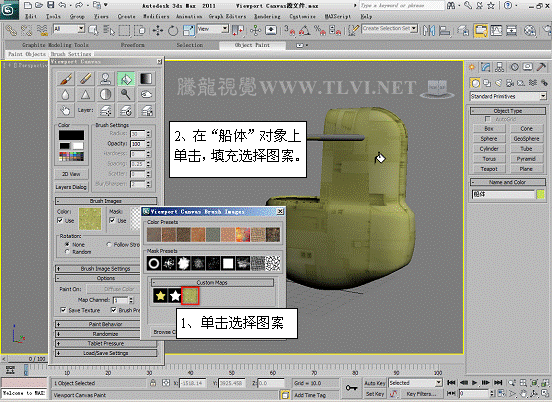

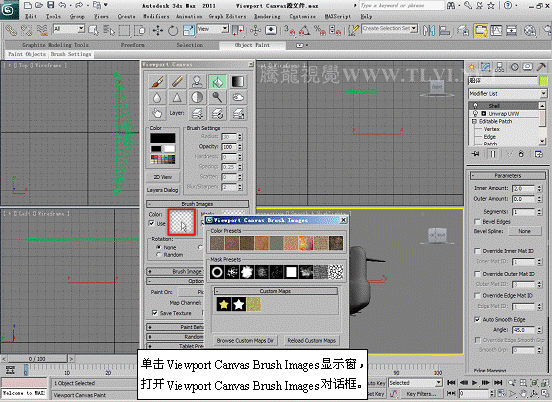

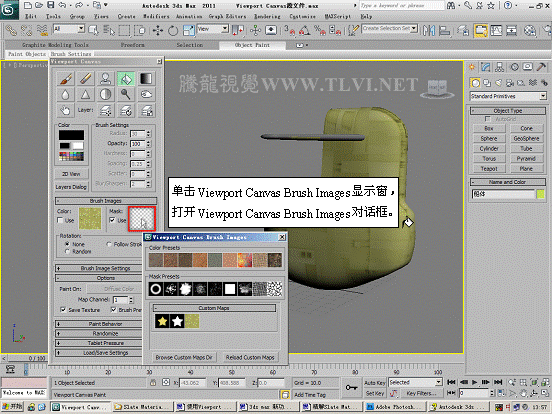

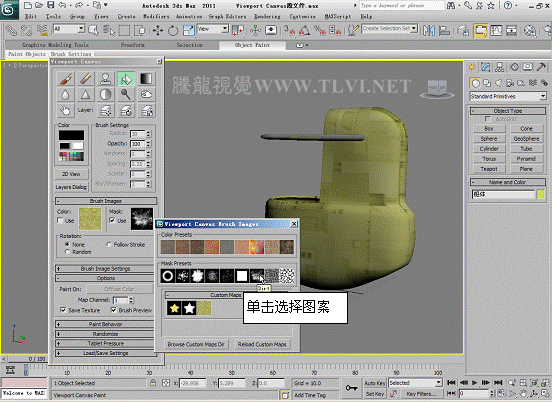

（5）将“船体”对象填充为“金属板”图案。

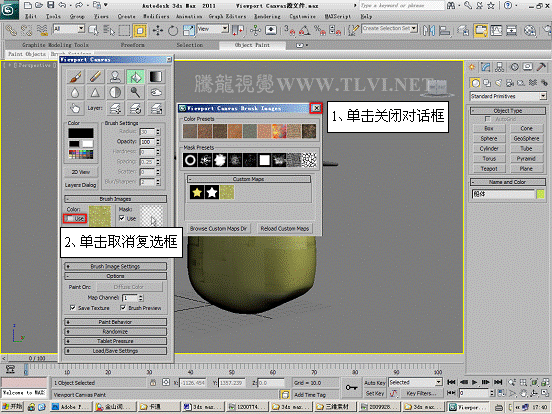

（6）关闭Viewport Canvas Brush Images对话框，然后关闭Color选项组内的Use复选框。

（7）设置Mask纹理。

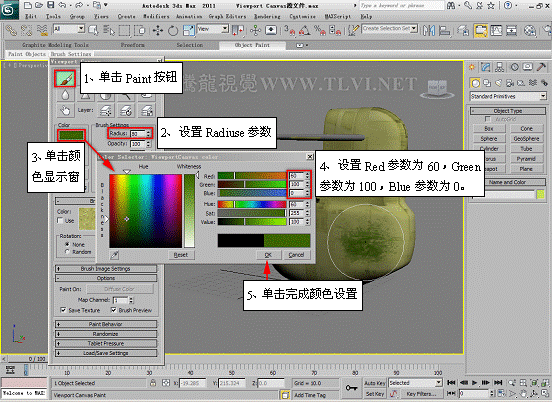

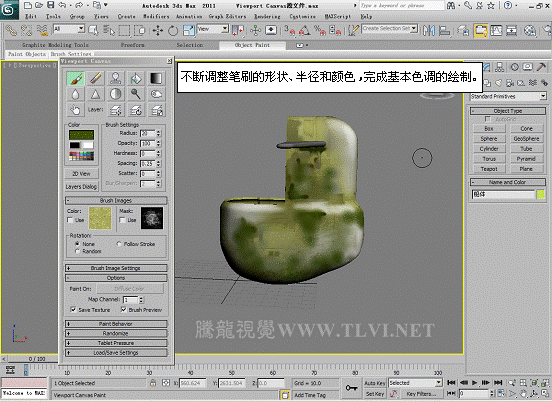

（8）使用Paint工具绘制基本色调。

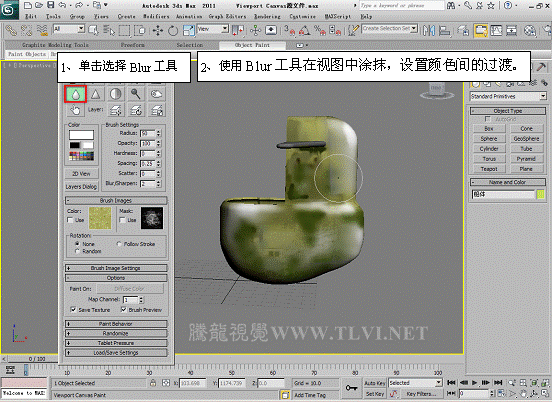

（9）使用Blur工具设置颜色间的过渡。

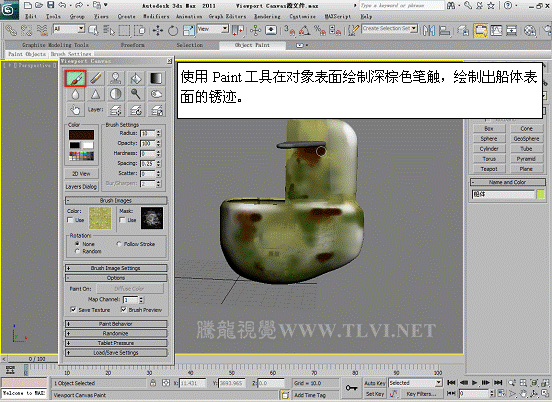

（10）使用Paint工具绘制锈迹。

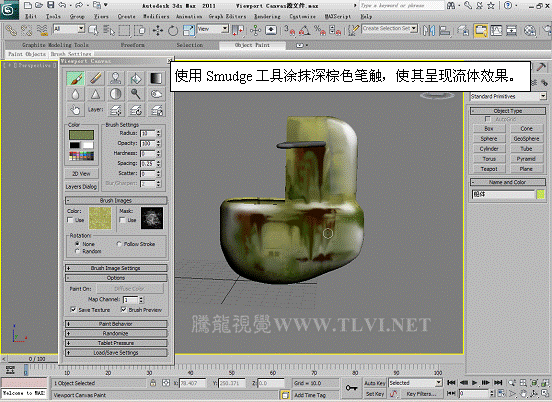

（11）使用Smudge工具涂抹深棕色笔触，使其呈现流体效果。

提示：Smudge工具适合于编辑和绘制污迹、流水痕迹等。

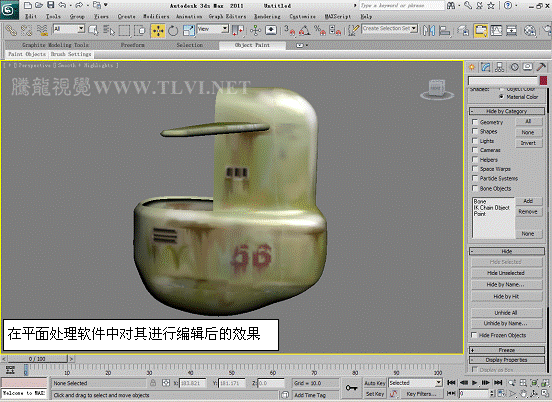

（12）绘制结束后，在平面处理软件中对存储的位图进行最后编辑。

（13）现在贴图的绘制工作就完成了，要实现真实质感的材质，还需要进行复杂的材质编辑，使用复合材质来表现对象表面丰富的层次，可以继续使用Viewport Canvas工具绘制各个贴图通道使用的贴图，最后编辑材质，完成材质的设置。
