考虑了很久，最后决定做个阿帕齐武装直升机的变形金刚。在我们制作前当然需要找到很多的图片，在网上搜索了许多飞机的图片，开始创建模型。很多朋友在QQ上问我，到底创作一个变形金刚到底怎么进行，怎么创作，思路从哪里来。
大家知道，看电影的时候有一段，擎天柱从外太空掉落到地球上的时候，本身不具备汽车外貌，只是个复杂的机体。到了地球以后才进行了汽车的扫描，具备了最后的效果，所以我创作的时候同样是这个思路，我先创作机体的内部形态和组成形状。
图3
部件创作

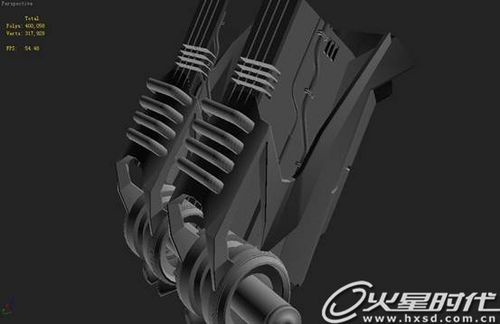

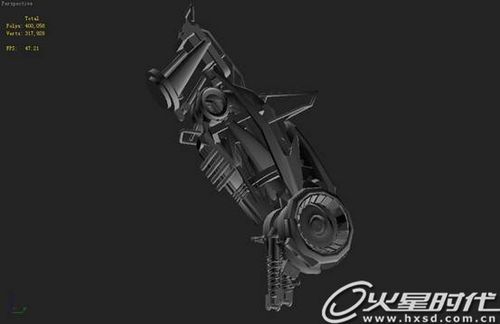

由于部件比较多，所有这里只有简单的展示一些部件的创作。
图4
图5

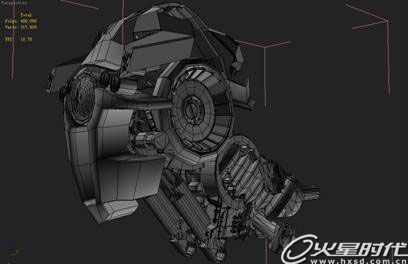

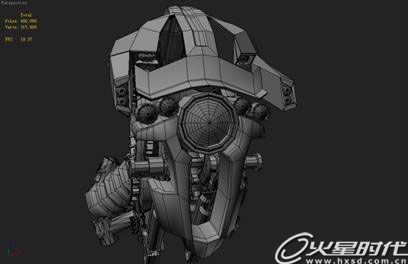

头部的创建我也参照了许多机械的图片，下图是电影变形金刚最初眩晕的概念设计，我觉得它的头部设计非常好，所以也借鉴了它的设计。
图6
模型
图7
1、首先创作出一个BOX然后调出大概的形态，如上图，然后我们选择面，把另一边的面删除掉。
图8
2、然后添加一个镜像修改器，开始继续模型的创建。
图9
图10

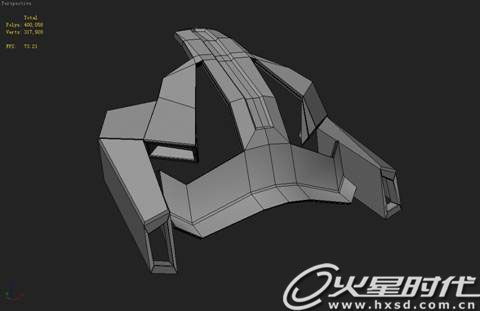

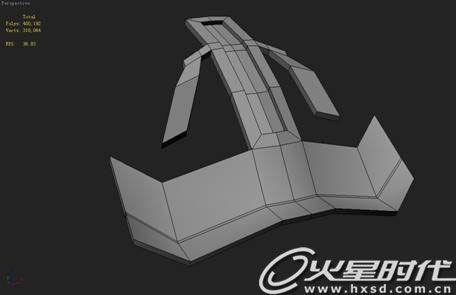

3、调头部顶上的形状。
图11
图12

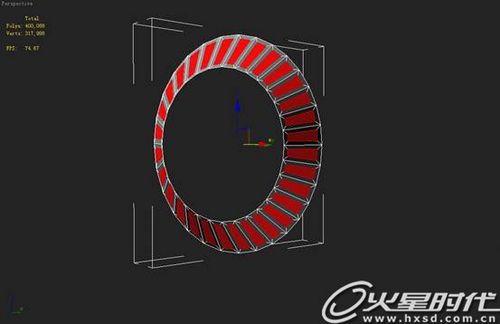

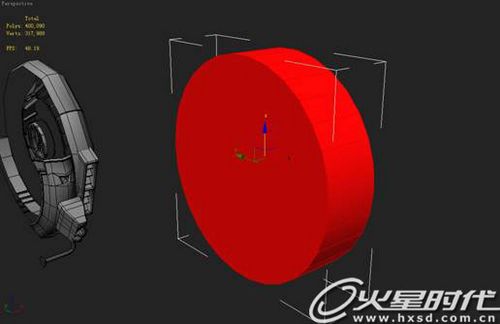

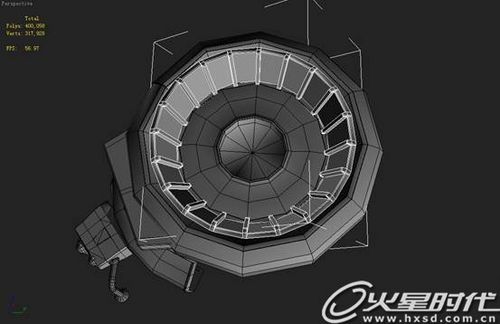

4、创建一个圆柱，用元素选择此模型，
按FLIP反转法线，将模型的法线向内反转，然后把两头盖子的面删除掉。
图13

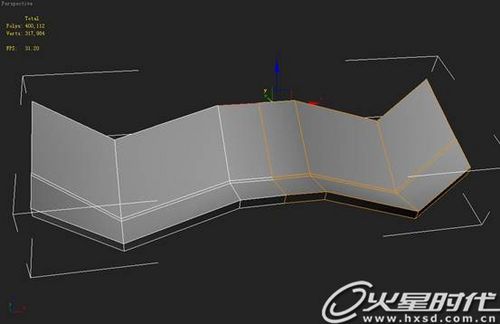

5、调成这个样子，然后选择面，全部选中，用
Inset插入面做出这个样子，最后我们将它积压出来。

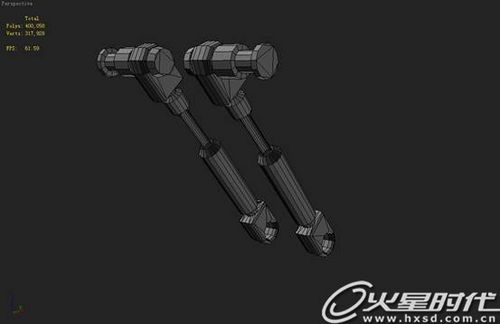

变形金刚的零件很多，不能胡乱的做，还是需要对机械要有些认识才行。看下图，一些机械的构成。
图14
图15
图16
图17

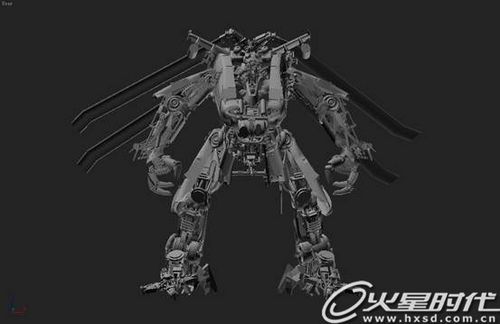

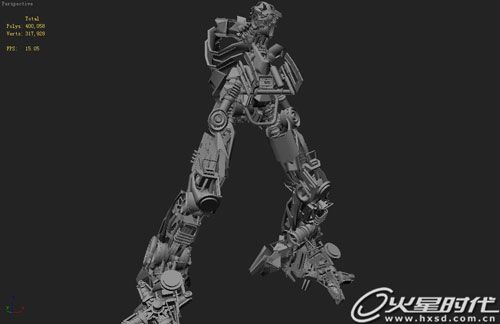

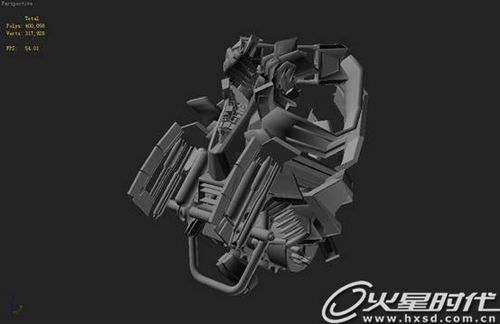

6、机体需要花很长的时间，完成以后，我们要让它成为飞机机器人的内部，所以我们还需要把飞机的模型做出来。
图18

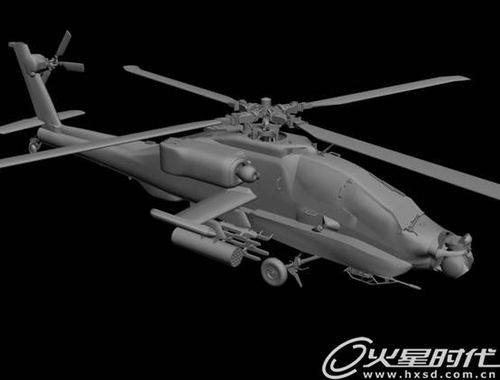

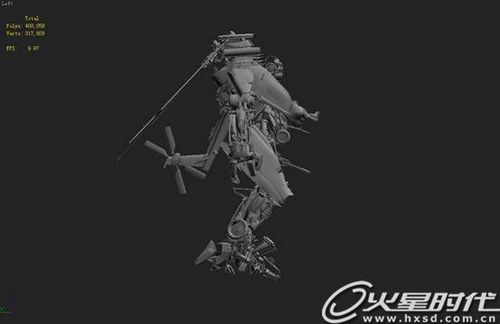

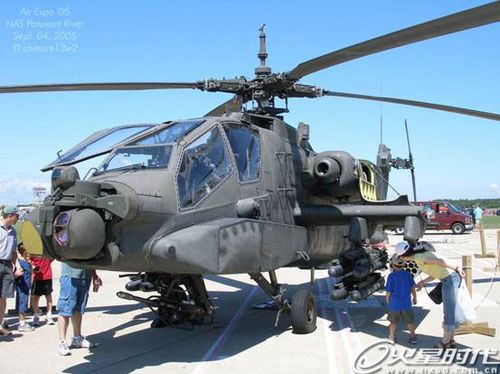

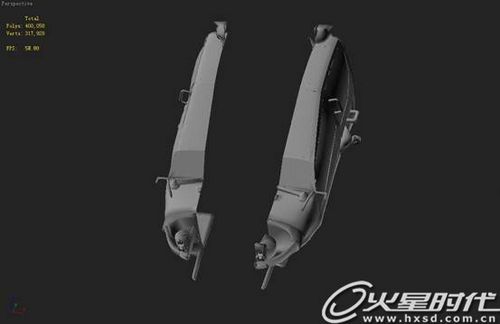

7、飞机模型就照着网上下载的照片跟着建模就可以了，模型创建好了以后。我们需要把模型拆开，组装到机体上面。
图18
8、飞机外壳在模型的正中间，加上一跟线，然后将它分开。放在内机体上面进行组装，同样的方法把飞机其他部件也拆开，分别的放在合适的位置上面。
图19
图20
9、模型完成以后我们需要对它进行UV展开。
贴图
绘制贴图。贴图相对比较简单，只画了diffusecolor和bump，飞机身上有许多细细的接缝，如果通过模型创建回很麻烦，所以用材质来表现。
1、Diffusecolor通道贴图。
图21

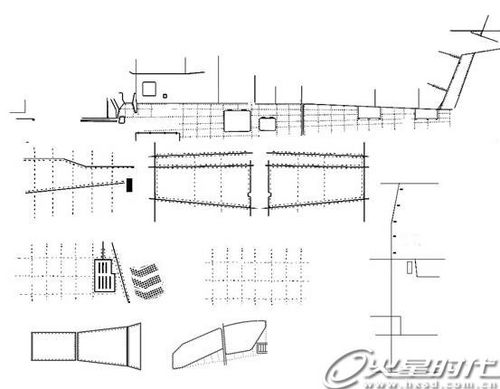

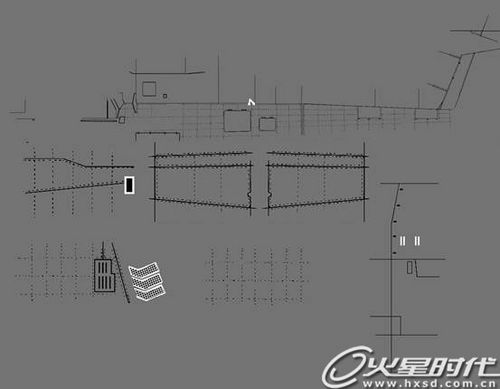

2、Bump通道贴图
图22
渲染：

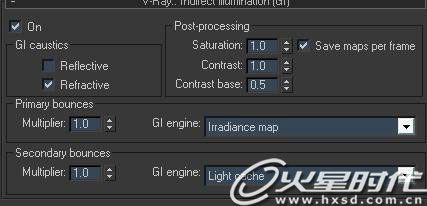

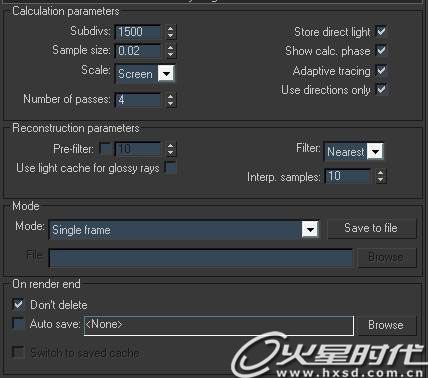

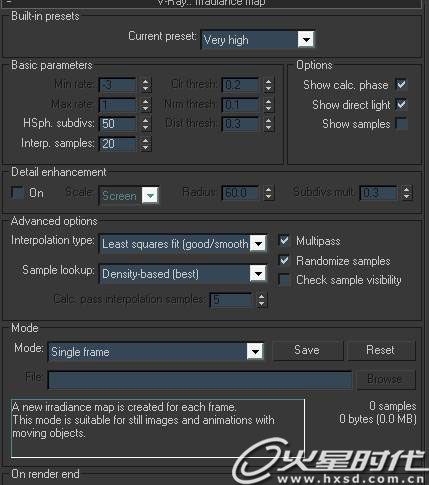

1、我用到了VR1。5的渲染插件。参数如图。
图23
图24
图25
2、最终渲染效果：
最终效果
