掌握合并图形的方法。掌握对样条线进行镜像处理的方法。掌握对样条线进行布尔处理的方法。掌握连接顶点的方法。掌握焊接顶点的方法。

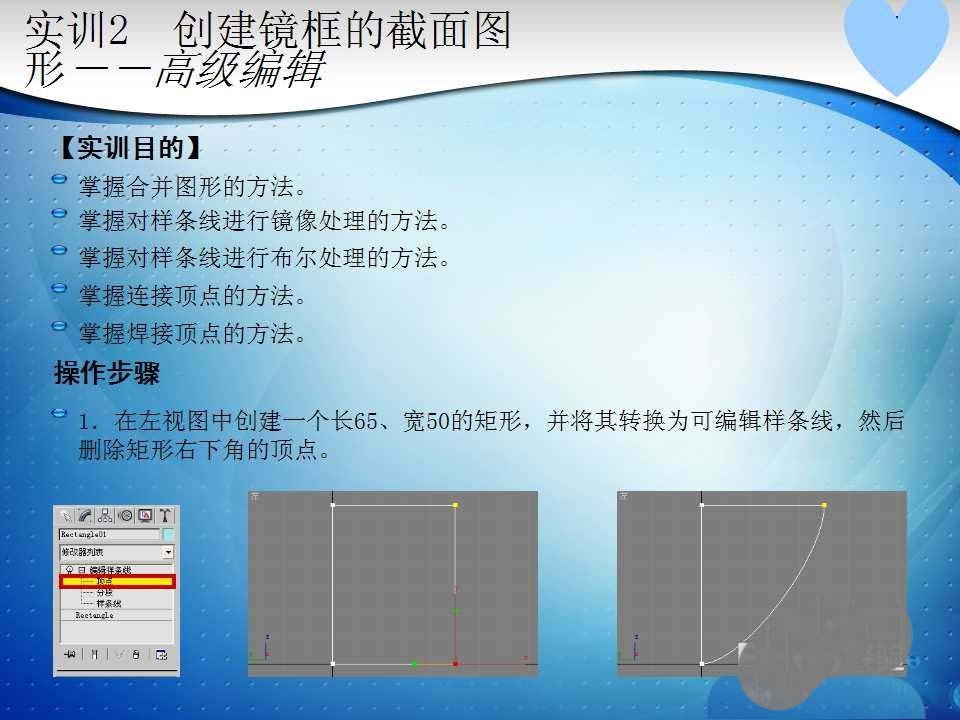

1、在左视图中创建一个长65、宽50的矩形，并将其转换为可编辑样条线，然后删除矩形右下角的顶点。

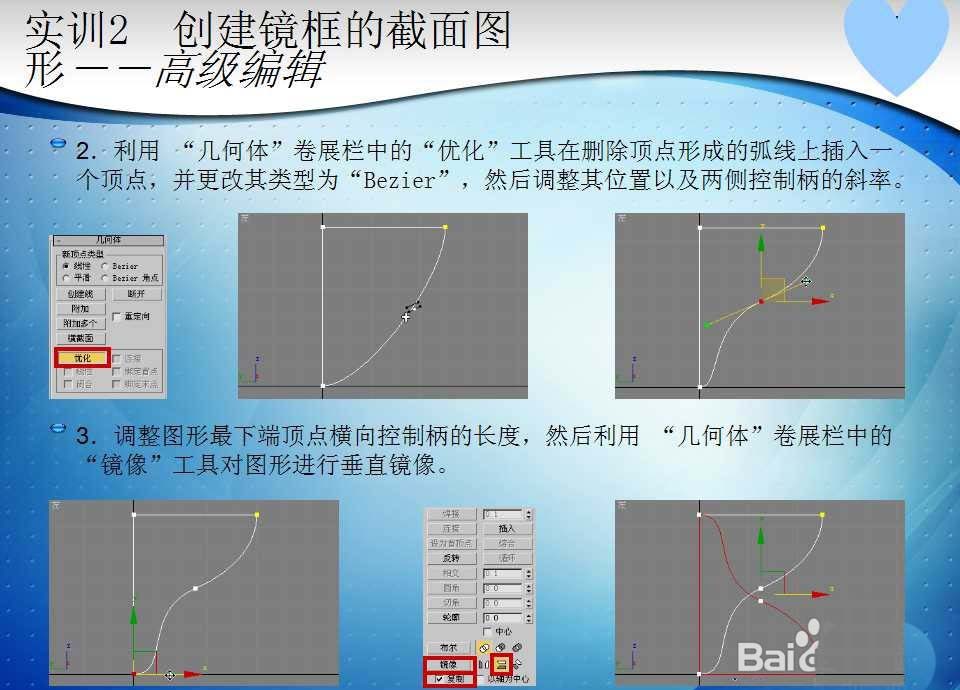

2、利用 “几何体”卷展栏中的“优化”工具在删除顶点形成的弧线上插入一个顶点，并更改其类型为“Bezier”，然后调整其位置以及两侧控制柄的斜率。调整图形最下端顶点横向控制柄的长度，然后利用 “几何体”卷展栏中的“镜像”工具对图形进行垂直镜像。

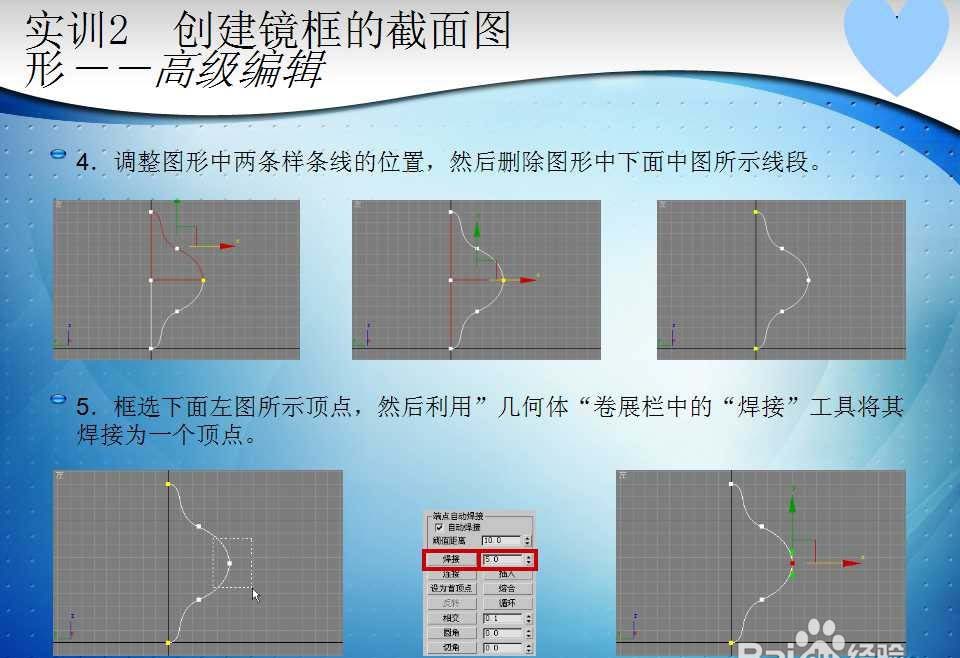

3、调整图形中两条样条线的位置，然后删除图形中下面中图所示线段。框选下面左图所示顶点，然后利用”几何体“卷展栏中的“焊接”工具将其焊接为一个顶点。

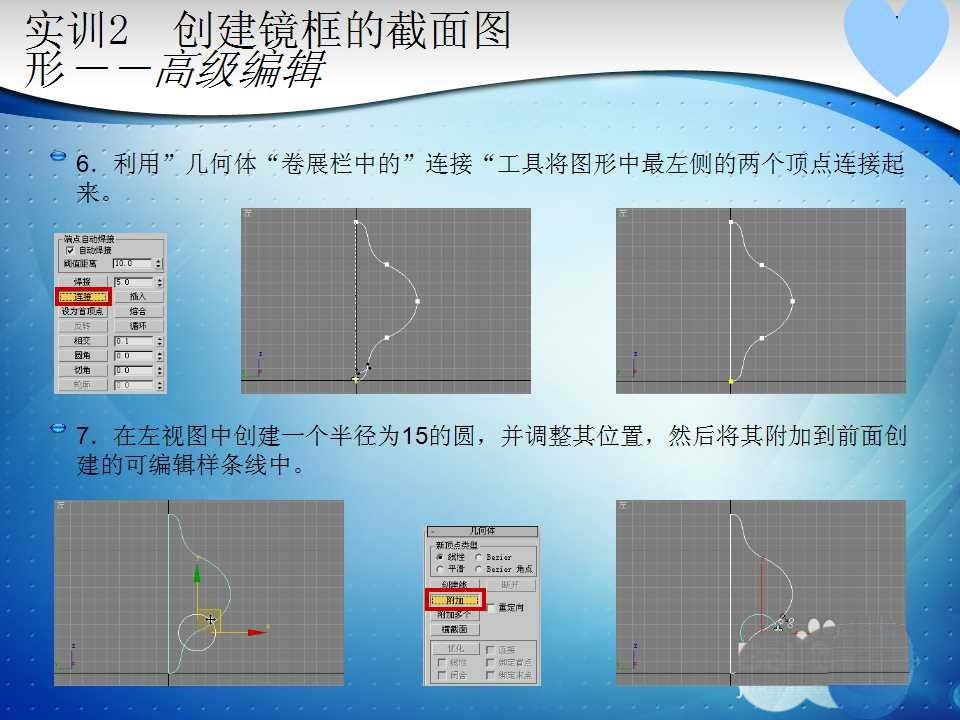

4、利用”几何体“卷展栏中的”连接“工具将图形中最左侧的两个顶点连接起来。在左视图中创建一个半径为15的圆，并调整其位置，然后将其附加到前面创建的可编辑样条线中。

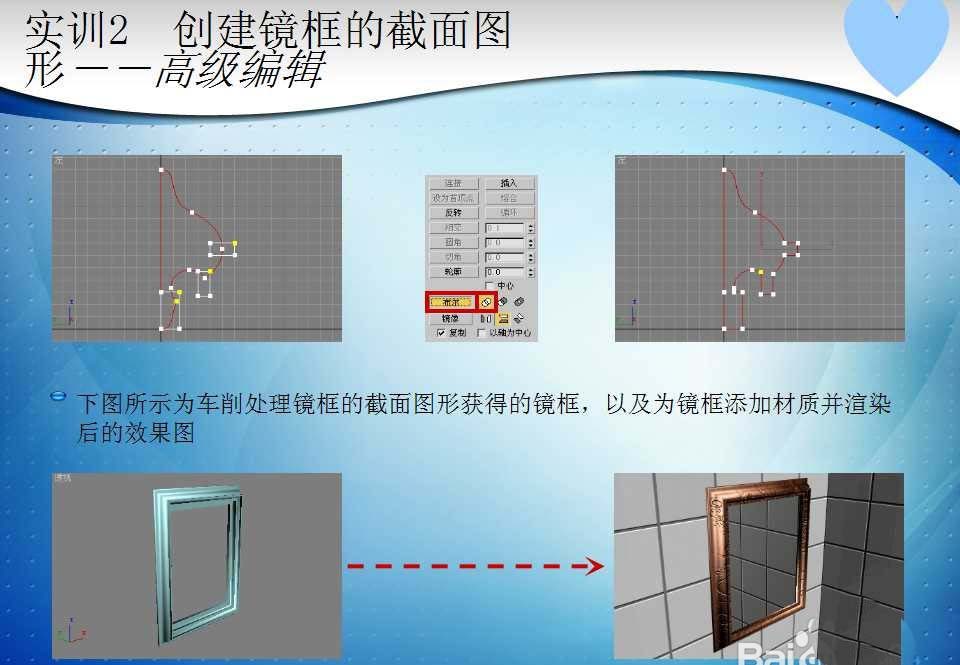

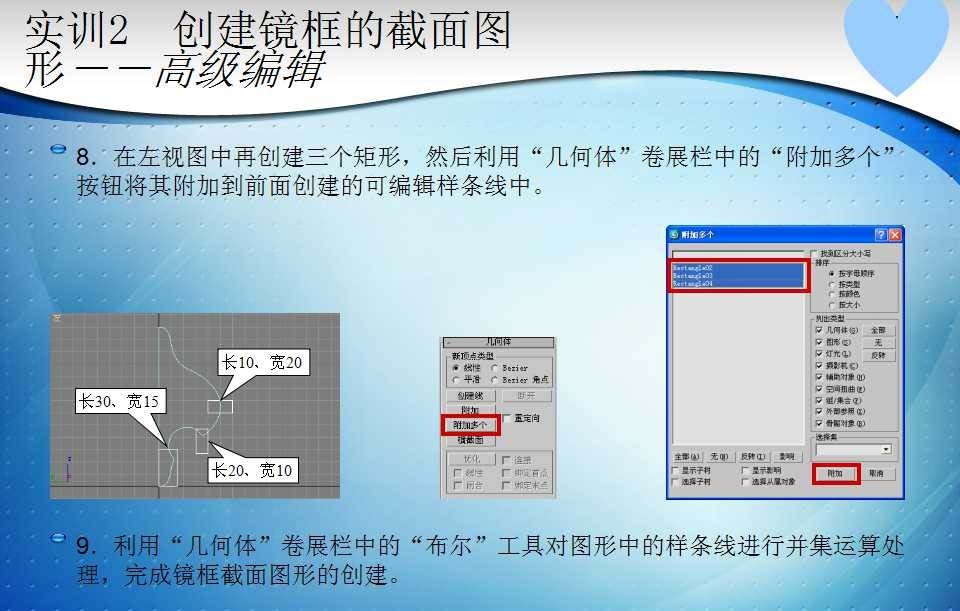

5、在左视图中再创建三个矩形，然后利用“几何体”卷展栏中的“附加多个”按钮将其附加到前面创建的可编辑样条线中。利用“几何体”卷展栏中的“布尔”工具对图形中的样条线进行并集运算处理，完成镜框截面图形的创建。
