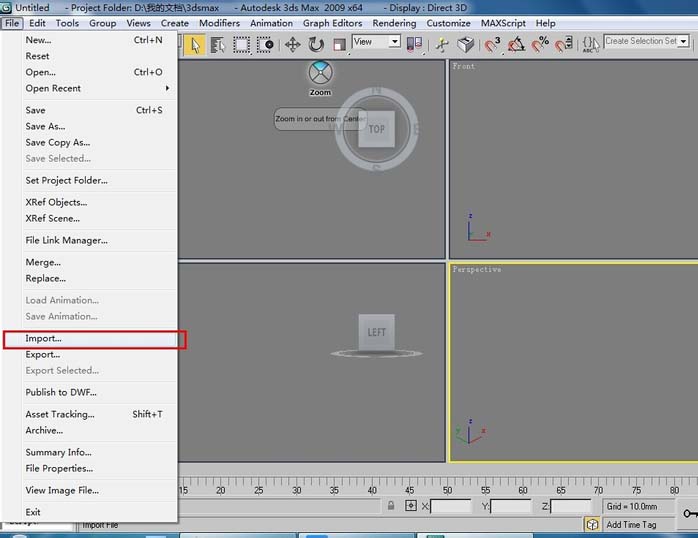

本实例通过导入一张完整的CAD图纸，使用【Line】（线）命令并配合捕捉绘制出墙体，执行【Extrude】(挤出）命令，生成一个套二双厅的墙体。

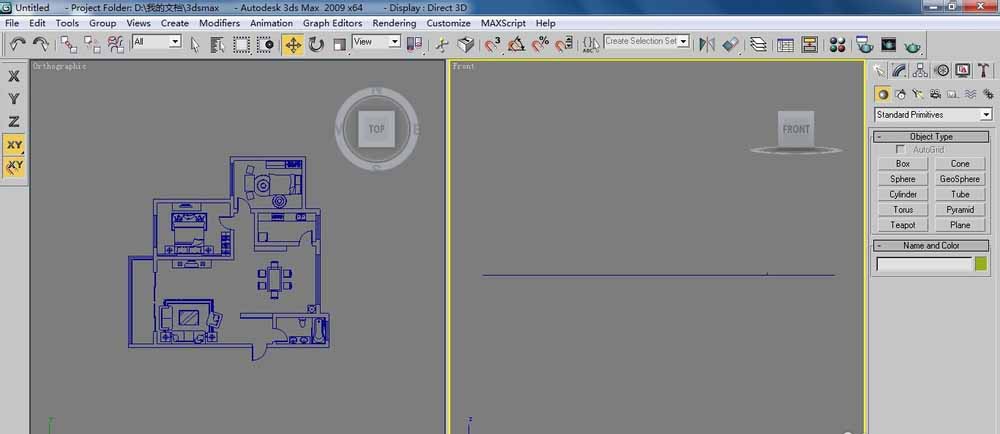

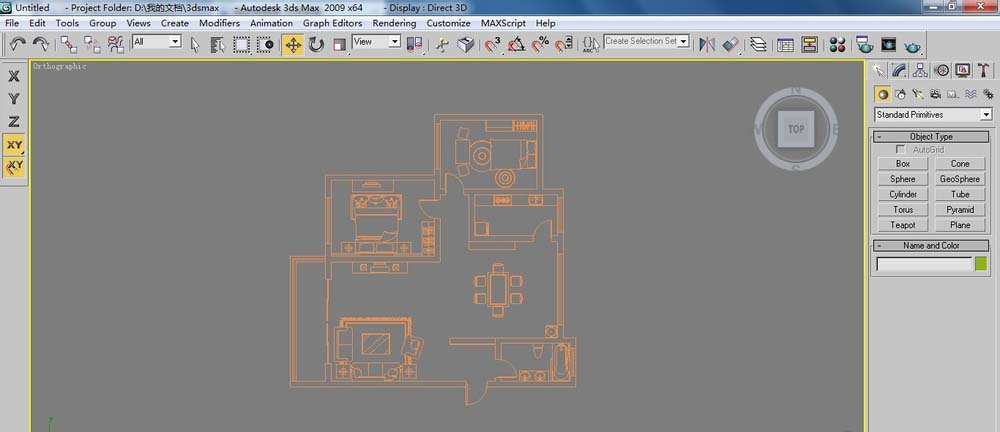

1、导入平面图的目的就是起到一个参照的作用，为建立模型提供方便，更能清楚的理解这个户型的结构。

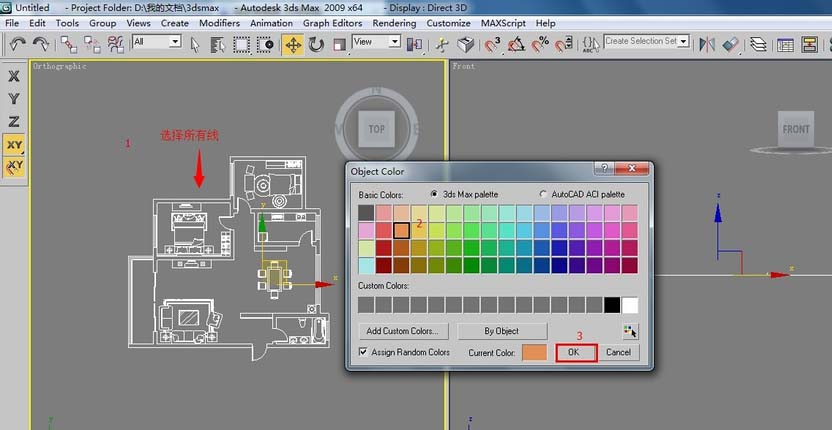

2、按下Ctrl+A键，选择所有线形，为线形指定一个便于观察的颜色。

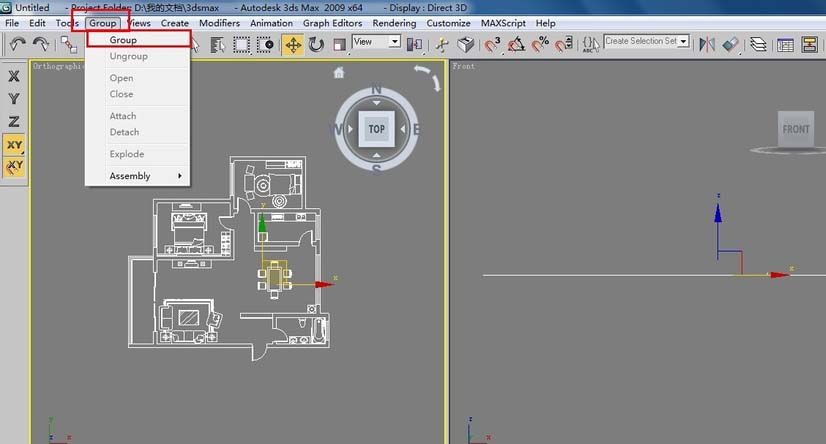

3、单击菜单栏中的【Group】（组）/【Group】（成组）命令，在弹出的对话框中单击OK。
4、激活顶视图，按下Alt+W键，将视图最大化显示。

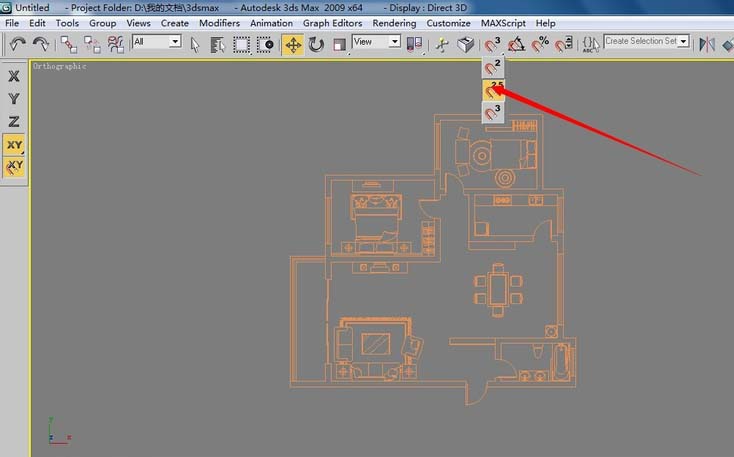

5、按S键将捕捉打开，捕捉模式采用2.5维捕捉，将鼠标光标放在按钮上方，单击鼠标右键，在弹出的【Grid and Snap Settings】（栅格和捕捉设置）窗口中，勾选【Vertex】（顶点）复选框。

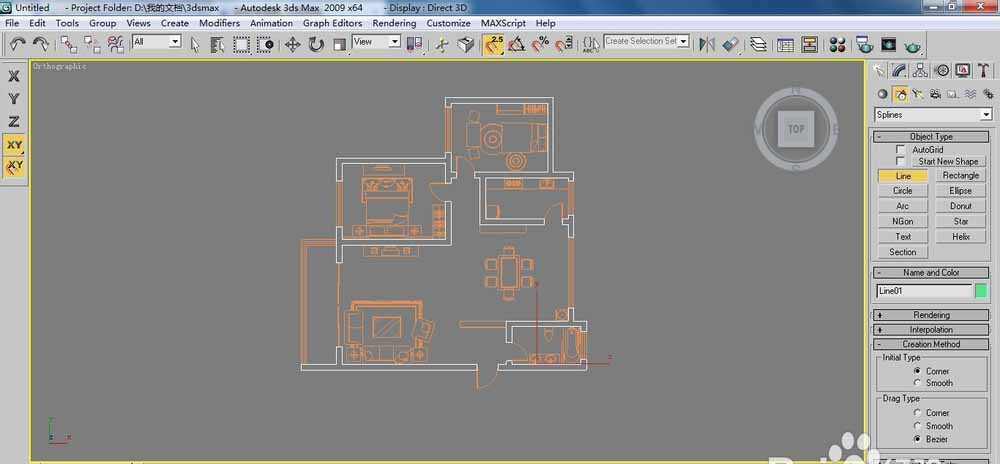

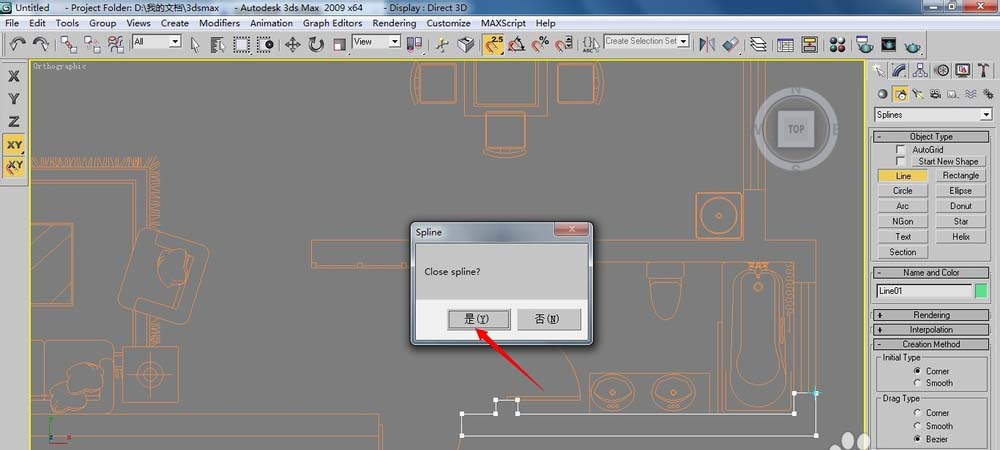

6、单击（创建）/（线形）Line（线)按钮，在顶视图中绘制墙体内封闭线形。

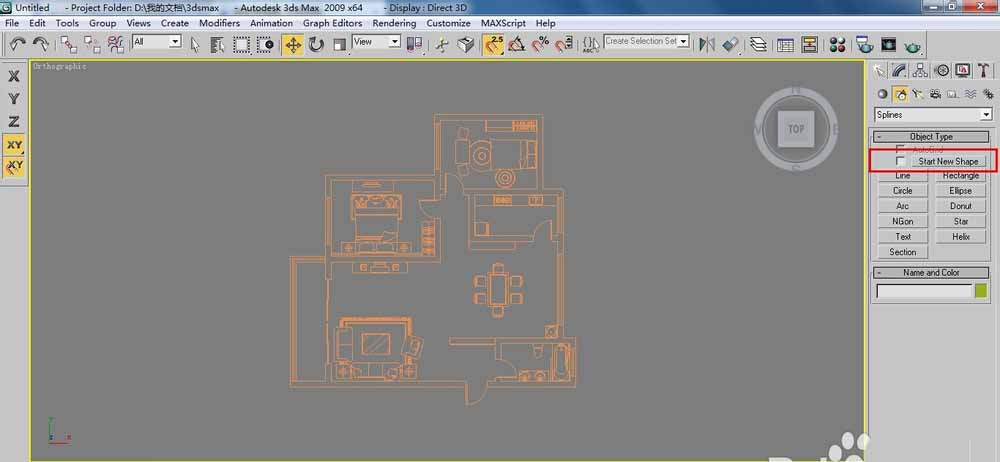

7、在命令面板中将【Start New Shape】（开始新图形）前面的对号取消，这样接下去绘制的线形是一体的。

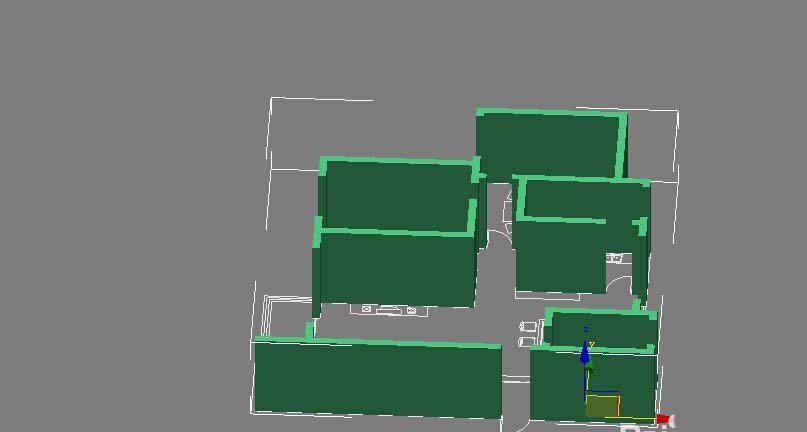

8、用同样的方法将其他房间的墙体绘制出来，最终的效果如图。

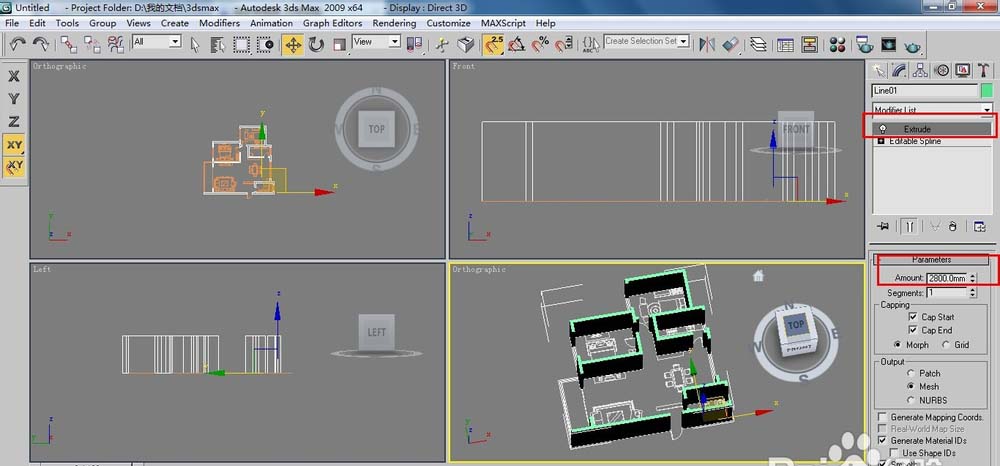

9、单击（修改)按钮，进入修改面板，在（修改器列表）中为绘制的线形添加一个【Extrude】（挤出）命令，将【Amount】（数量）设置为2800（即房间层高为2.8米）
