3DSMAX中想要建立一个变形记刚的模型，该怎么建模呢？下面我们就来看看详细的教程。

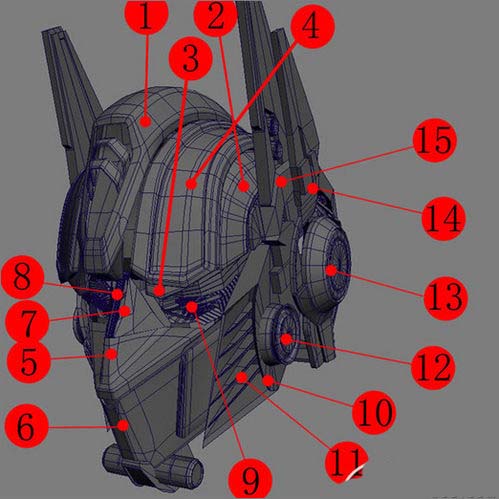

头部细节比较多，所以先把头部做的漂亮一些吧。先看一下几个红色标的大块零件。等大型块做好了，才可以往里面添加小零件来增加头部的重量感。图2

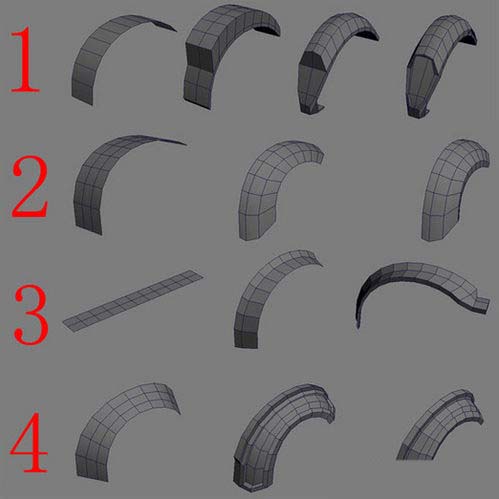

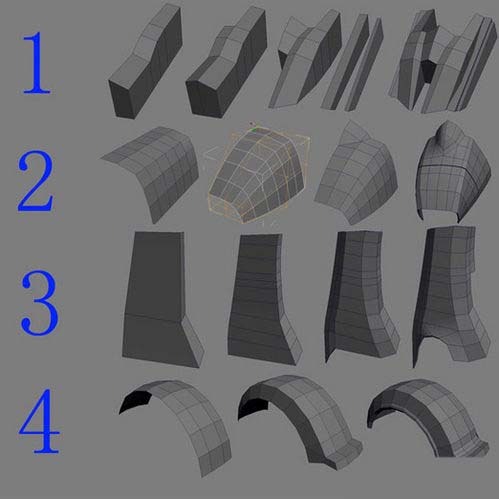

1、先从头顶开始，拉一个面，用Bend命令把它弯曲，再用Shell把片面加厚，并选中部分面，用Extrude往上拉，然后调点、Extrude来做到这个样子。
2、拉面用Bend命令弯曲，并用FFD3*3*3把面的一侧缩小调整，最后加厚。
3、拉面用Bend命令弯曲，选择一边线放大，调点，Shell命令加厚。
4、拉面用Bend命令弯曲，加厚，用Extrude往上拉，Inset缩小面，接着用Extrude把面往下踏，最后用FFD来调型。做这些弯曲的物体，我个人觉得还是面好用，容易把握住型准，待调到合适的形状，再用Shell命令加厚进行细节加工。

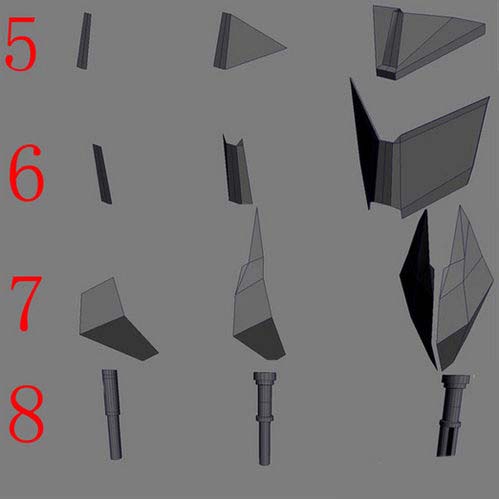

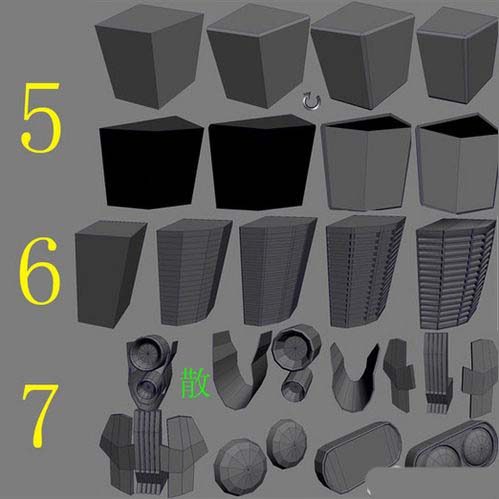

4、5、6、7步骤跟前面的相同，拉面只需选中线，按Shift+移动命令。

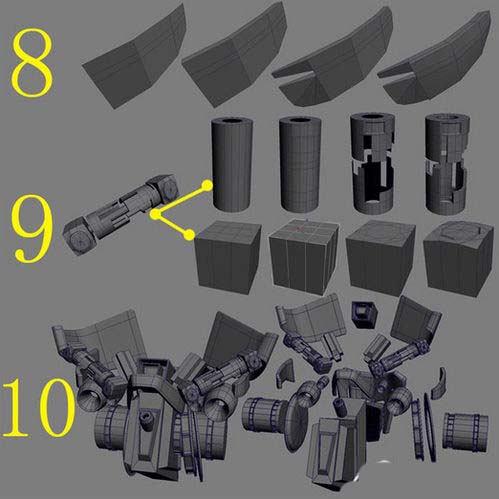

8、用圆柱拉个大概形状，选面，把以下左半边面选中，点下Detach分开，调位置，右边相同。

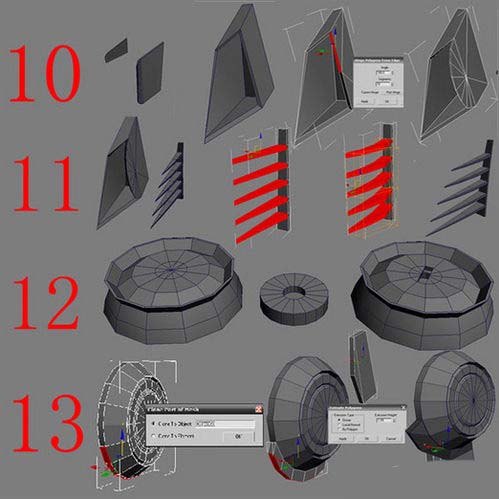

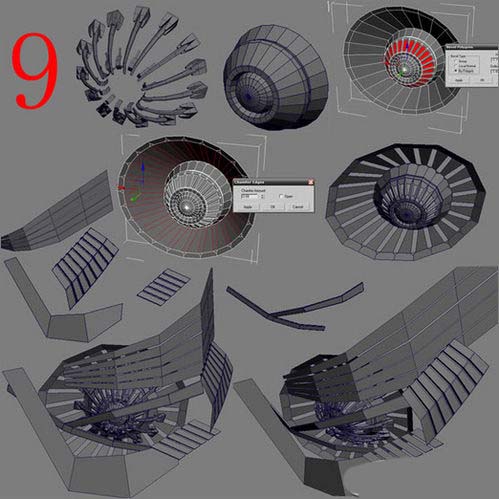

眼睛是心灵之窗，当然要好看一些了，多增加些细节吧。如果想让物体旋转复制一圈，是要改变物体的中心点的。改完中心点后再按Shift旋转一圈就可以了。
把面中间切一下，删掉一半，选中另一个面，用POLY里的Hinge From Edge命令，把Angle调成180度，Segments调成6条线，点Pock Hinge，再点下刚才切面的那条线。 拉出大体样子，选中那些面，用FFD命令来调出理想的效果。选面，按Shift+移动命令，选第1个，单独复制出来，再加工。做到这里就离成功不远了，坚持下去……

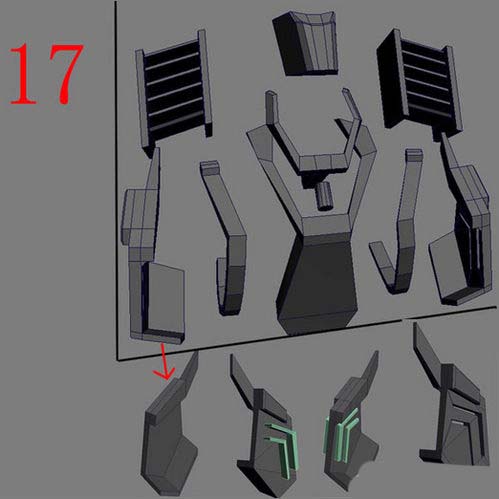

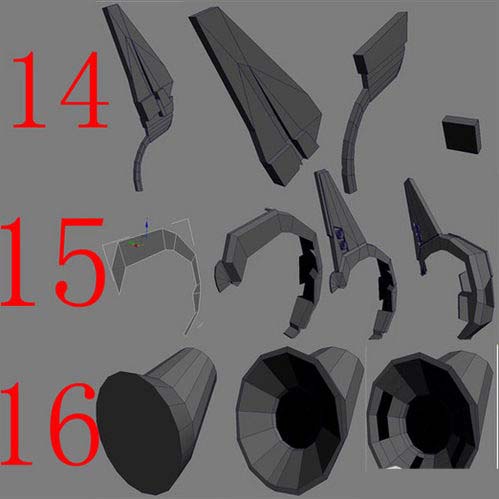

这个地方可以用Boolean运算来挖，最后调整下点线的连接。头部到这里差不多就做完了，这只是大型，还可以往有空隙的地方放一些小零件来充实。
身体正面开始做

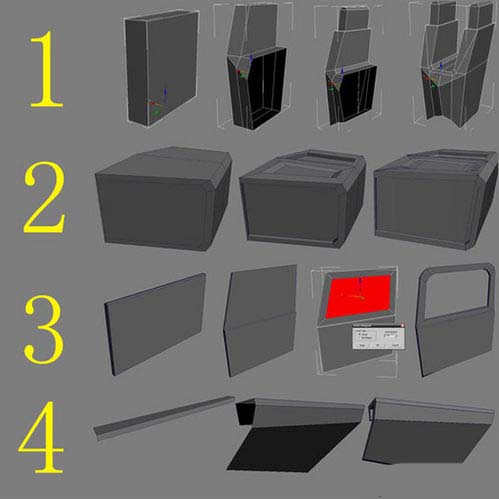

把面用Bend命令弯曲、调点、加厚，照上图调就可以了，那个方块中凹出一个圆的，可以先横竖切二条线，然后选中那4个点，Chamfer2-3次，调整下点线的连接，再选中那一圈线，Extrude塌下去。

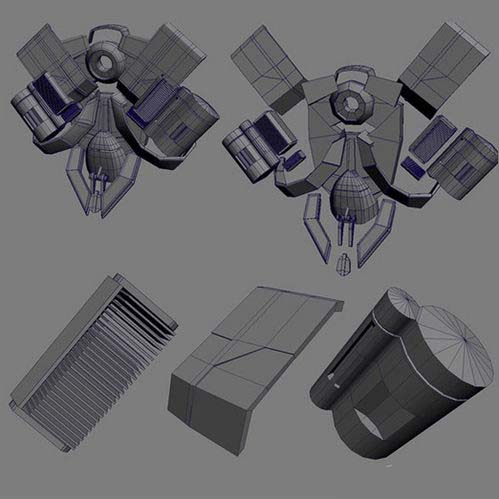

背部：我做的背部零件比较少，由于很难找到背面的擎天柱CG图，也只能摸索到这样了…….抱歉。但大体感觉还是有的。

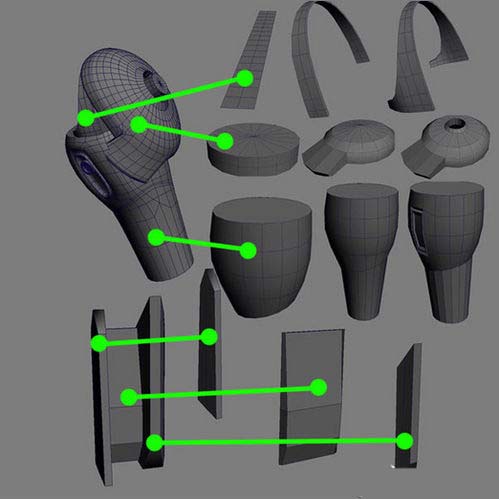

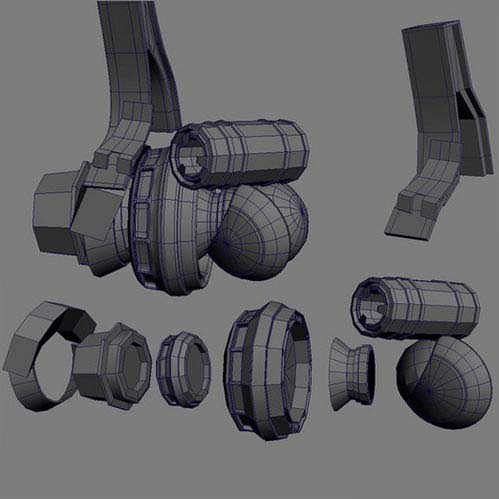

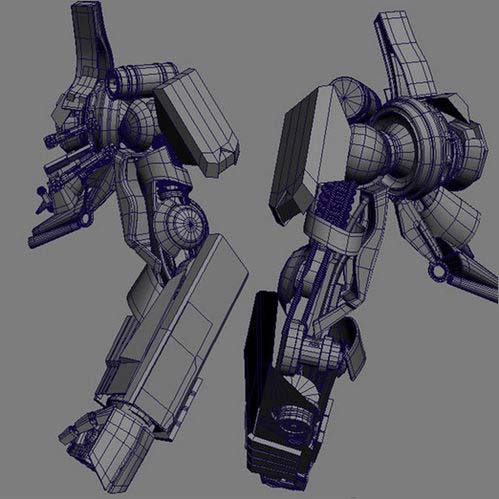

胳膊：腋窝那里有个油缸，要有不少装甲保护着油缸，所以尽量加些东西，也可以增加整体的美感。
手臂里面有比较多的压力伸缩器及电线来控制手的自由活动。

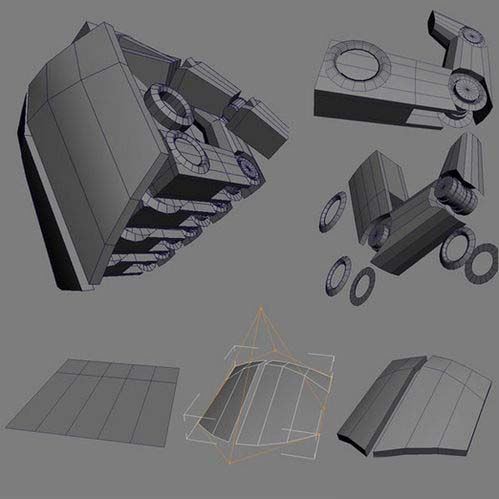

手的护甲相当于盾牌了，当然要做的厚一些，不做厚的话会显得这只手很不耐打。
大腿：大腿由3个主要模型及小零件拼接成的，最后效果要经过MeshSmooth（导角数值越大，边上的圆滑度越大）。膝盖也是拼接的。

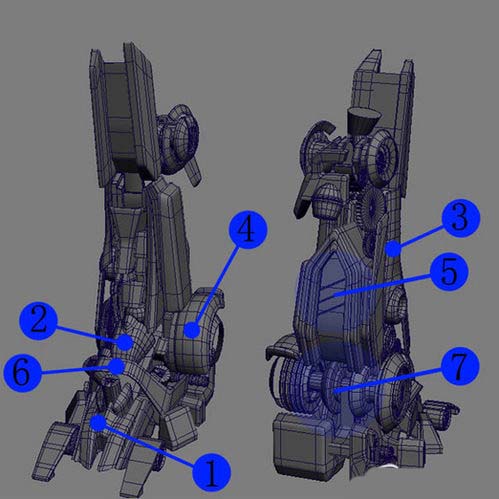

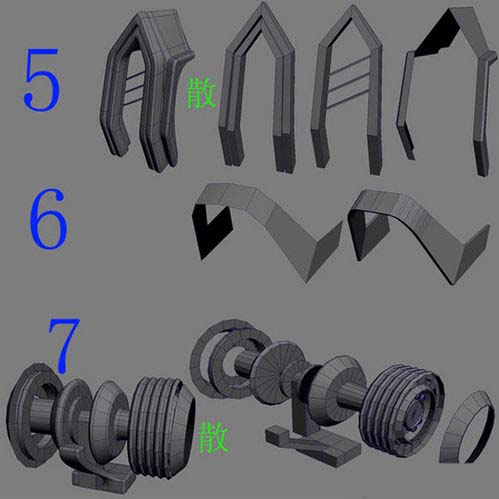

小腿：整个腿部看起来比较复杂，但仔细看看也是一些比较简单的模型组装成的。图17

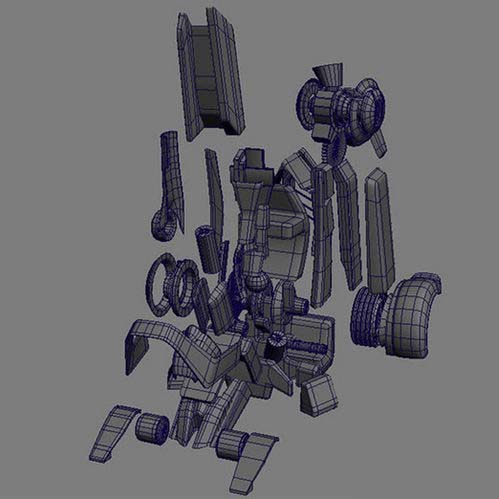

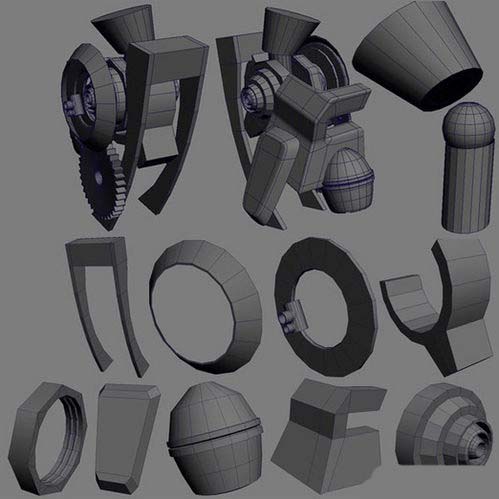

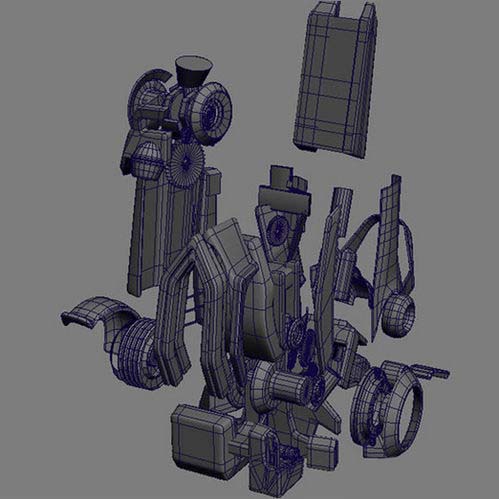

膝盖的内部结构正反面，及散开后的几个简单的模型。
如果能把之前的做完，相信这些也不算什么难的了吧。努力吧。

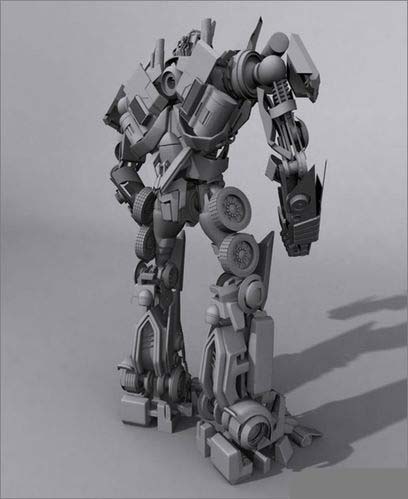

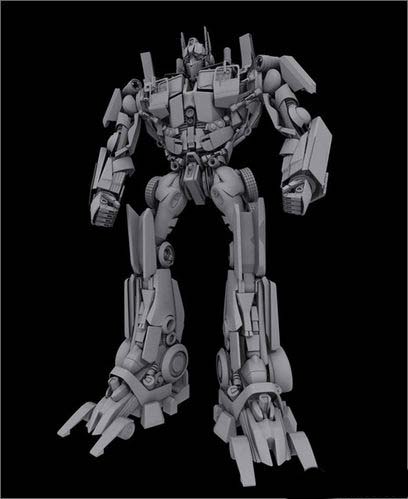

到这里差不多就收工了吧。擎天柱一共有6个轮胎，左右脚旁边各1个，左右大腿旁边各2个。
以上就是3DSMAX打造一款变形金刚的教程，有点复杂，但是慢慢总会做好的。
