DIY装机如今并不是什么高深的技术，无非就是类似堆积木式拼拼凑凑，接几根对应的连接线罢了，步骤十分简单。如果您是一个DIY小白，也不用担心，按照以下六代i5+GTX1060装机图文教程就可以组装一台电脑。目前六代平台逐渐普及，下面脚本之家的小编分享一个第六代i5-6500/GTX1060/B150/DDR4新平台装机实录教程，一起来来看看吧！
新平台DIY装机实录 六代i5-6500/GTX1060组装电脑教程
| 4000元i5-6500/GTX1060/B150新平台装机实录 | ||
|---|---|---|
| 配件名称 | 品牌型号 | 参考价格 |
| 处理器 | Intel酷睿i5-6500（散片） |
￥1189 |
| 散热器 | 九州风神玄冰400 | ￥99 |
| 显卡 | 影驰GTX1060 3G | ￥1499 |
| 主板 | 微星 B150M BAZOOKA | ￥549 |
| 内存 | 金士顿骇客神条Fury 8G DDR4 2133 8GB | ￥259 |
| 硬盘 | 闪迪 SDSSDA-240G固态硬盘加强版 | ￥369 |
| 机箱 | 金河田功夫熊猫 | ￥129 |
| 电源 | 航嘉jumper400（额定400W/80plus白牌/走背线） | ￥249 |
| 显示器 | —— | —— |
| 键鼠装 | 用户自选 | —— |
| 参考价格 | 4300（六代i5独显DIY主机） | |
| 相关推荐 | 显卡怎么看好坏 显卡天梯图2016年8月最新桌面版 | |

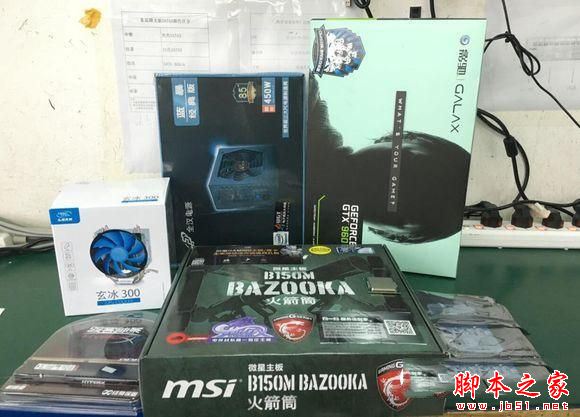

给大家先来一张所有硬件的全家福照：
为了确保所有硬件没有问题再安装入机箱，我们将硬件组装并且裸点，并且安装系统之后再将硬件安装入机箱。
1、安装CPU

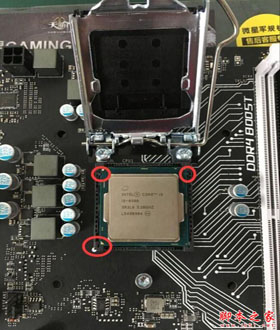

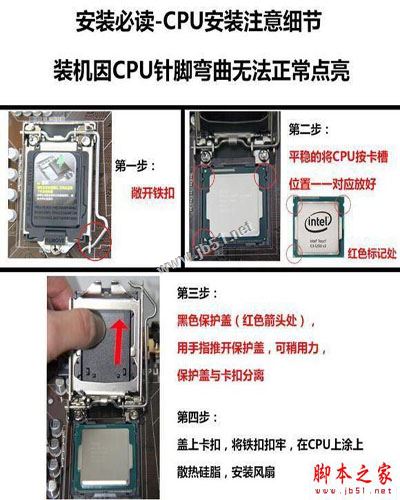

首先将CPU插槽铁扣拉开，在CPU与主板安装之前，需要注意CPU和主板上的防呆缺口，如上图所示，缺口对齐之后就可以将CPU放入CPU插槽上了，切记，要轻轻放入，小心大力出奇迹。

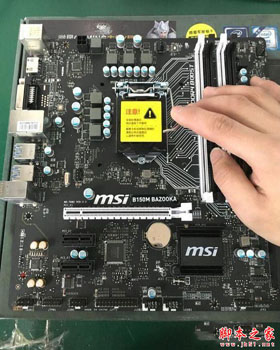

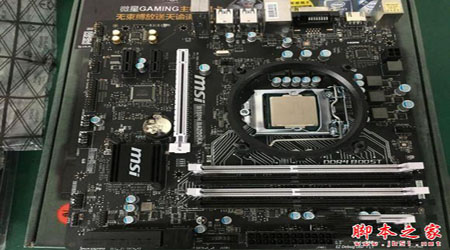

放入CPU之后将拉杆扣紧即可，然后拿掉黑色盖子即可。
2、安装散热器

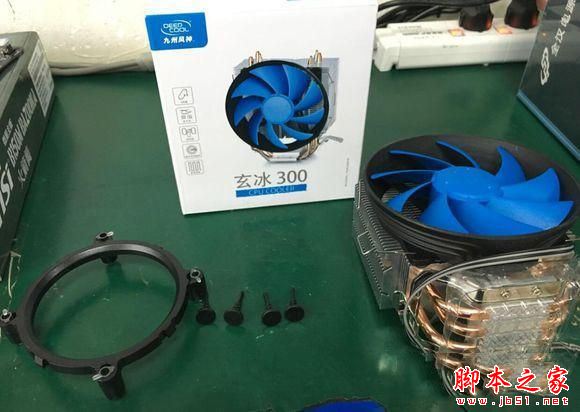

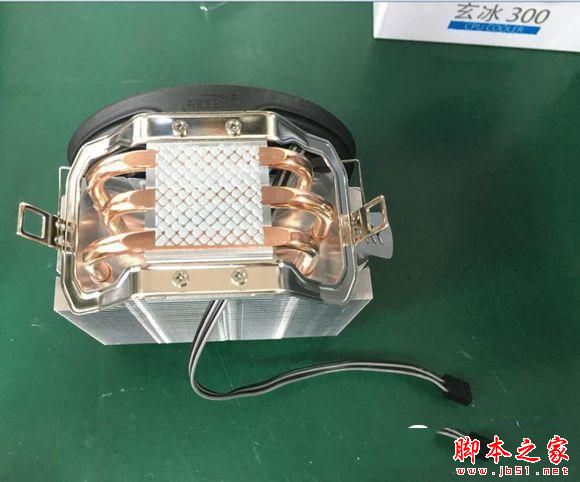

来看看CPU散热器配件一览：
考虑到intel平台不像AMD平台有支架的，因此我们要自己安装支架，注：上图圆形支架和四颗塑料钉是CPU散热器配套的。

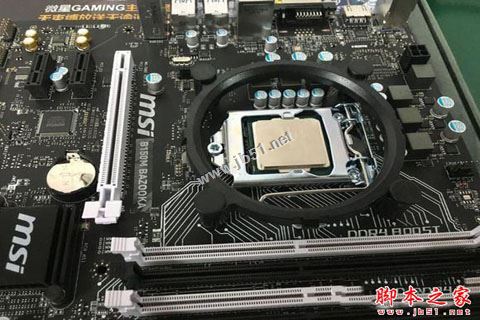

将圆形的散热器支架对准主板上预留的安装孔位之后，将四颗塑料钉按紧。
四颗塑料钉成功插入，如下图所示：

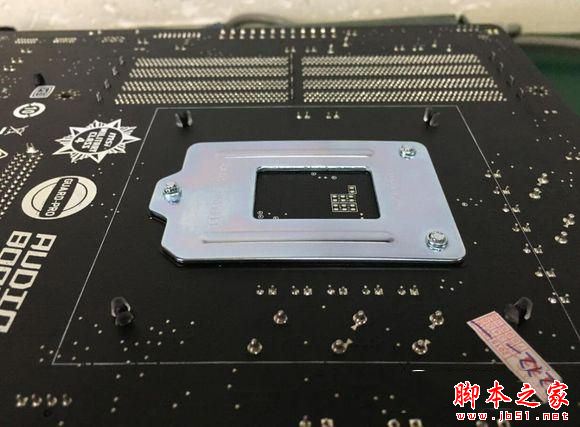

再来一张主板背面的图片，四个塑料钉按到底之后，散热器支架就牢固的卡在主板上不会脱落下来。
九州风神玄冰系列的都是自带散热硅脂的，有一些型号是没有自带的，不过CPU散热器都有送的一小包，涂到CPU上面即可，注意一下不要涂太多硅脂。
此外在安装CPU散热器的时候，需要注意一下，CPU风扇要对内存插槽那个方向，这样散热都是直接对机箱外部吹出。

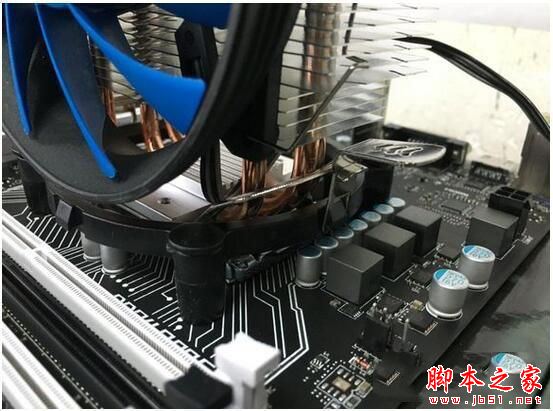

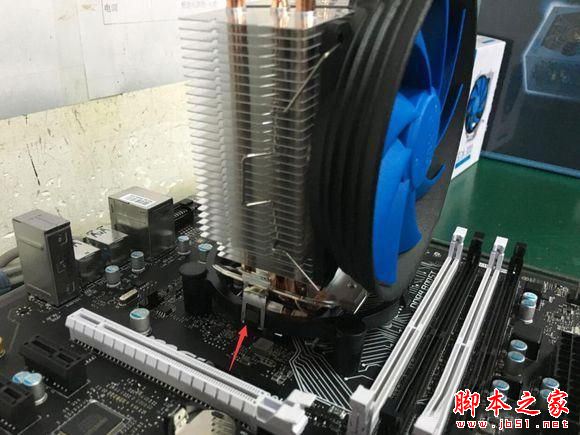

先将CPU散热器卡扣一边扣入圆形支架的凸处，然后再将另一边卡扣垂直压下去往内压，并扣住凸处。

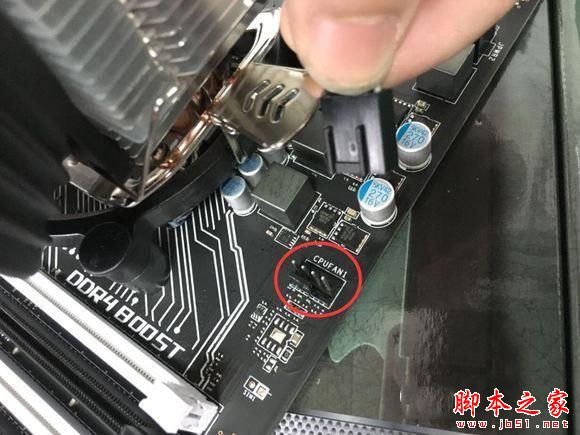

CPU散热器完毕千万不要忘记将CPU散热器风扇供电插头插在主板上的CPU FAN1插座上面，是CPU FAN接口，不是SYS FAN！这是机箱风扇供电接口，接到这个是SYS FAN接口，开机会提示报错。
3、安装内存

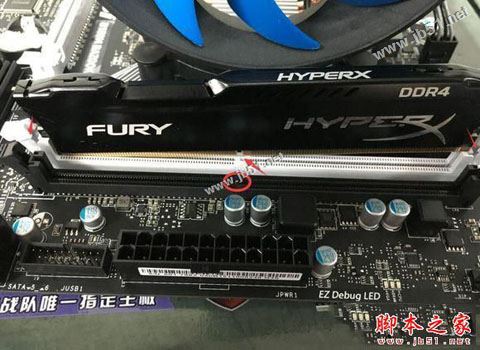

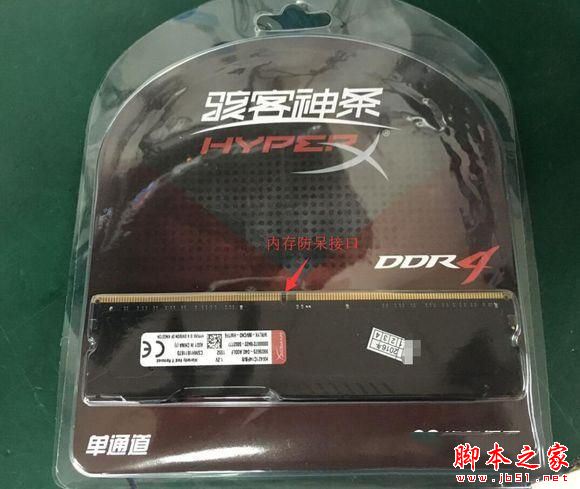

内存安装也有防呆接口的，插反了是插不进去的，如下图所示，单根内存的话，主板上的四个内存插槽任选其一即可。内存安装步骤，首先将内存插槽两边卡扣向外掰开，对应防呆接口处，内存条插上之后用力按下去，随之内存插槽的卡扣会自动锁紧，内存安装完毕。
4、安装显卡
一些品牌的显卡上都会有防氧化套，需要将防氧化套拆下来再插上主板PCI-E插槽中哦。

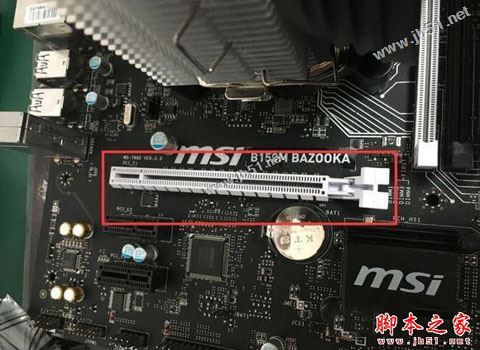

下图就是PCI-E显卡插槽，显卡和内存一样，都是有防呆接口的，显卡插入PCI-E插槽中之后要按下去插紧。
插入显卡插槽

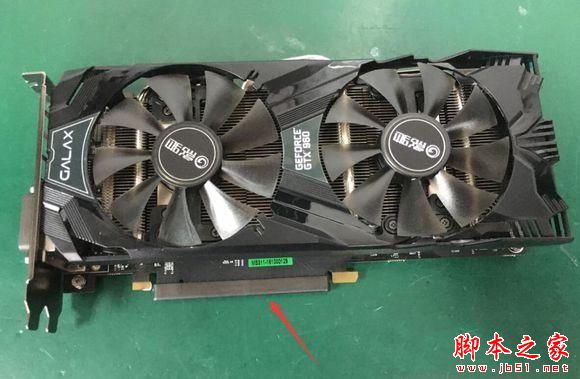

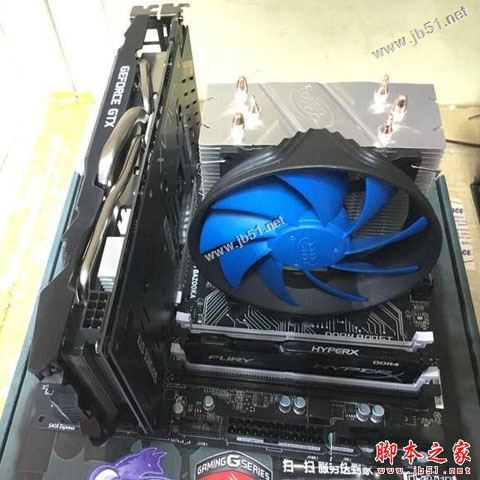

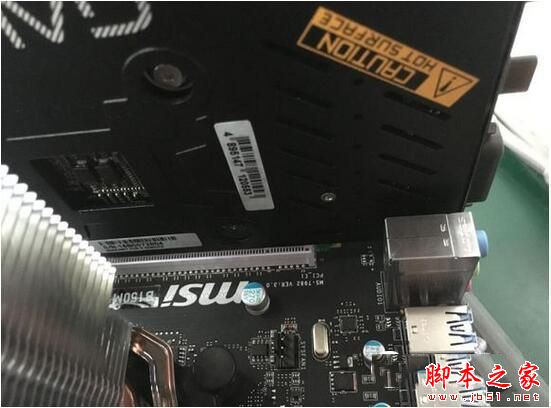

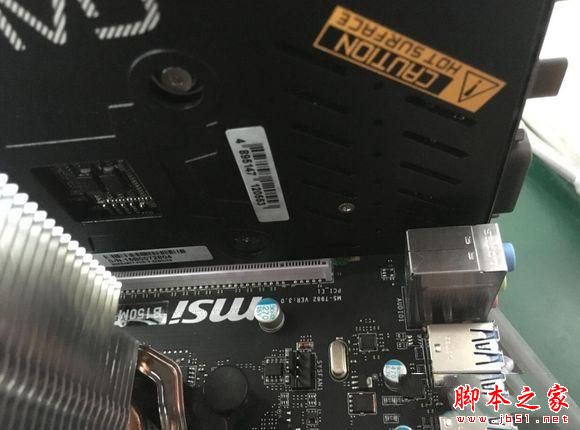

显卡金手指需要完全插入主板PCI-E插槽，如下图所示：
5、安装硬盘

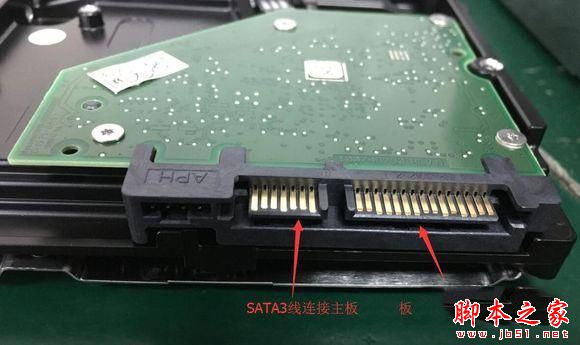

首先了解下硬盘接口：
SATA3接口机械硬盘

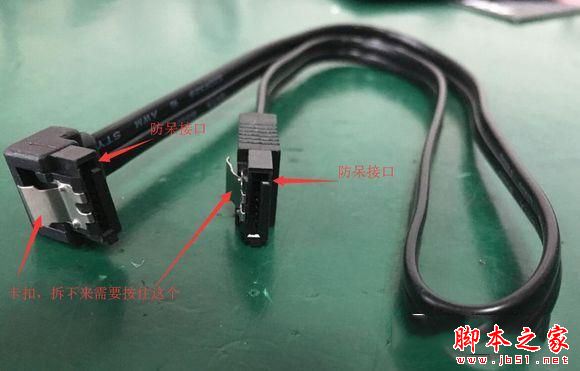

SATA线（主板中赠送）
6、安装CPU供电线、主板供电线、硬盘供电线

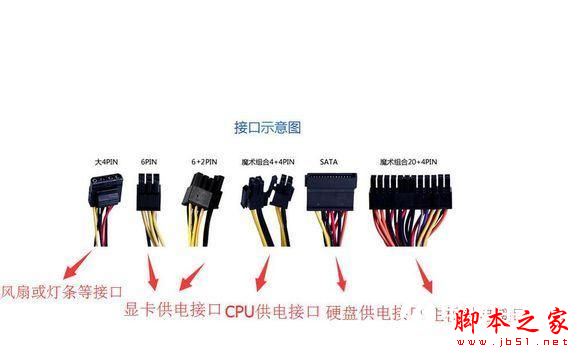

首先来看看CPU供电接口，是单4PIN的，只要插一个4PIN即可，如果是8PIN的，需要4pin+4pin组合一起插入！有些小白很容易和6+2pin混淆，一定要区分开来，不然是点不亮的！

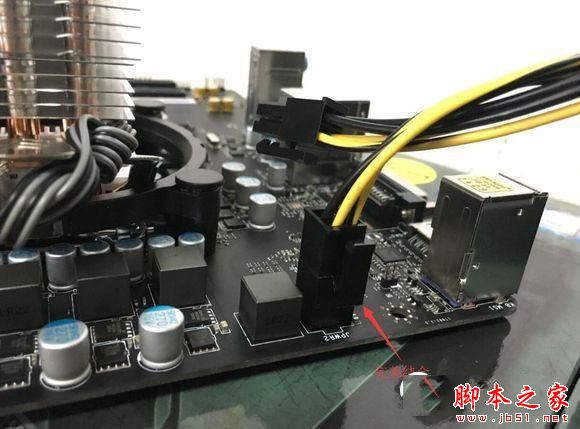

先来接下CPU供电接口，如下图所示安装完毕！

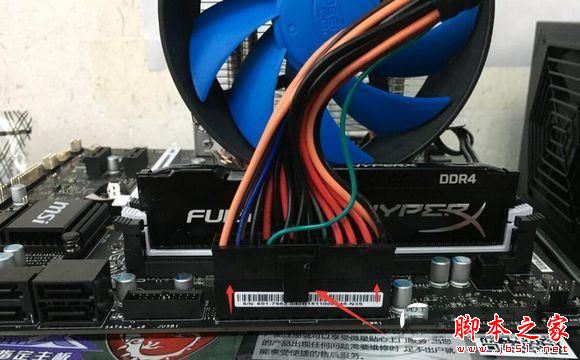

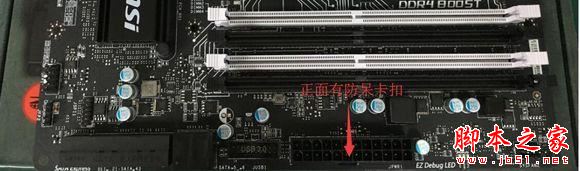

接着安装主板24pin供电线，如下图所示：
安装主板24pin供电线也非常简单，只要往下插入，到底了即可！
继续下一步安装显卡供电：

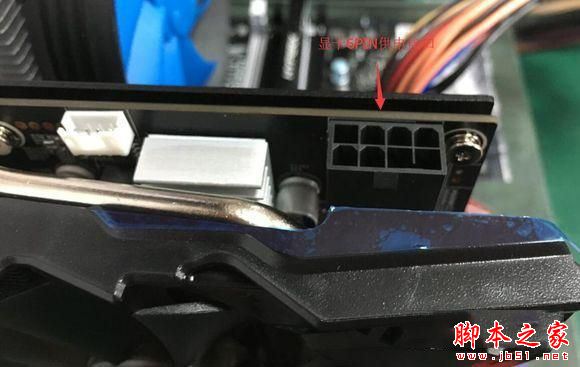

这款GTX960显卡是单6PIN接口，如果显卡是8PIN接口或者两个6pin接口，一定要将显卡供电线都插上去。

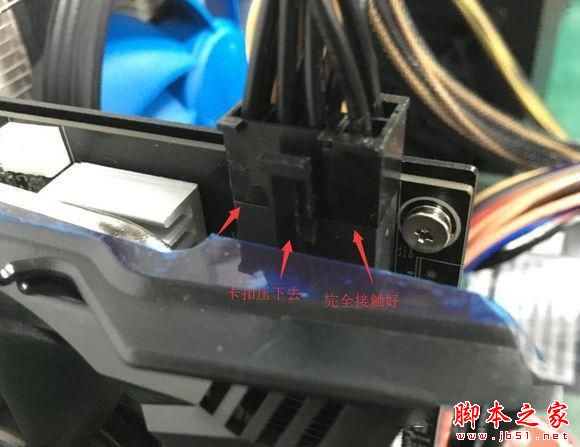

卡扣压下去，完全接触好即可，如下图所示：

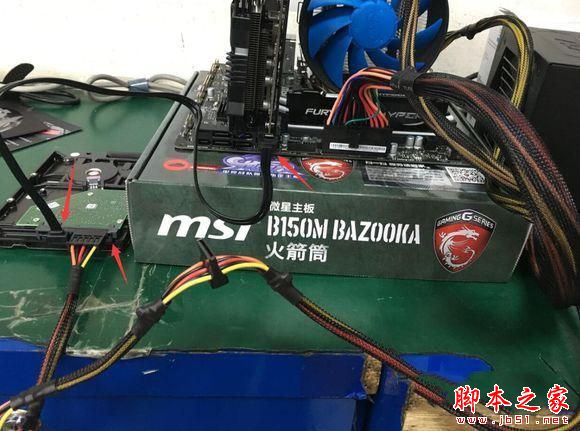

最后来接下硬盘的接口！
硬盘都是防呆接口，接口插不对是插不进去的，连接sata3线以及SATA供电线（电源上）即可。
接下来就是做系统了，不会的朋友请阅读：电脑怎么重装系统步骤 超简单的电脑重装系统教程，系统安装完毕之后，我们就可以将所有硬件安装入机箱内部了。
7、然后装入机箱
分为以下几个步骤：
准备工具：十字螺丝刀一把，剪线钳一把，扎带一把；
1、安装装主板挡板
2、机箱铜柱安装正确
3、安装电源，固定螺丝
4、安装主板，固定螺丝（走背线注意先将CPU供电线连接好）

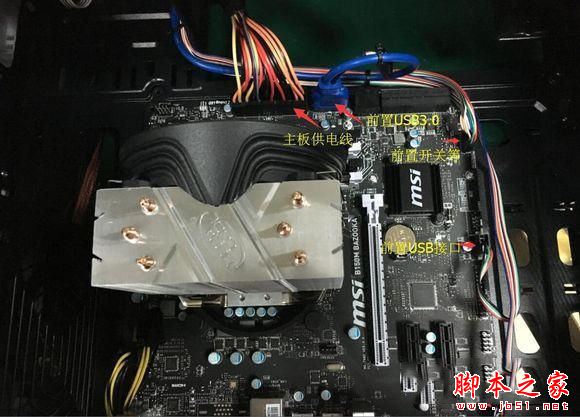

5、走背线，插线（主板前置控制线）
4、安装硬盘
5、安装显卡
完成

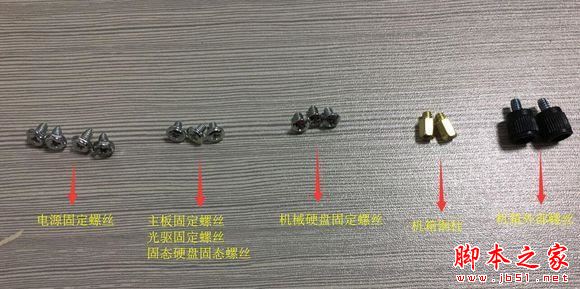

首先我们来了解下固定的螺丝，这个至关重要！
各个螺丝用途

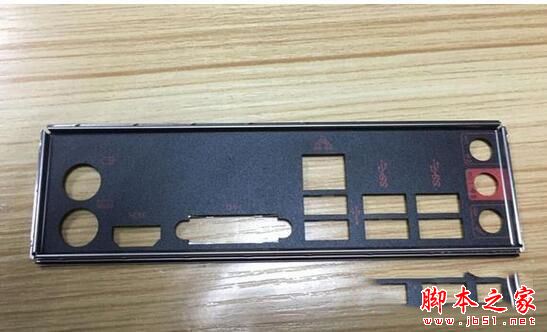

主板挡板

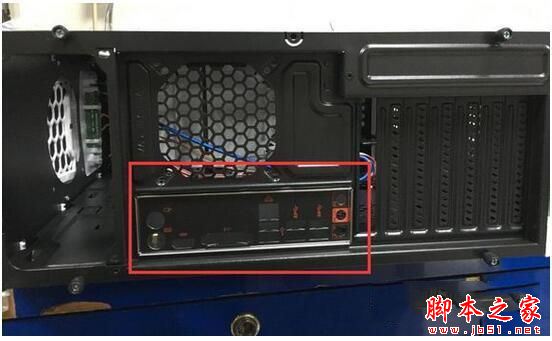

首先将主板挡板放入机箱，并且固定好在机箱在，具体位置如下图所示：

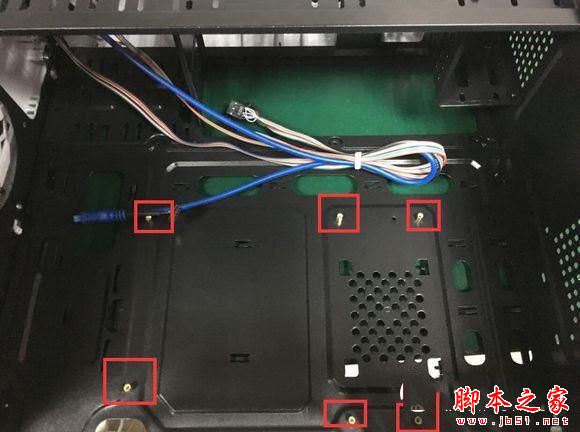

铜柱对应主板的孔位来安装，小编这个主板是小板，常规是6个铜柱，主板和机箱孔位一致即可。注：有的机箱自带有铜螺柱。

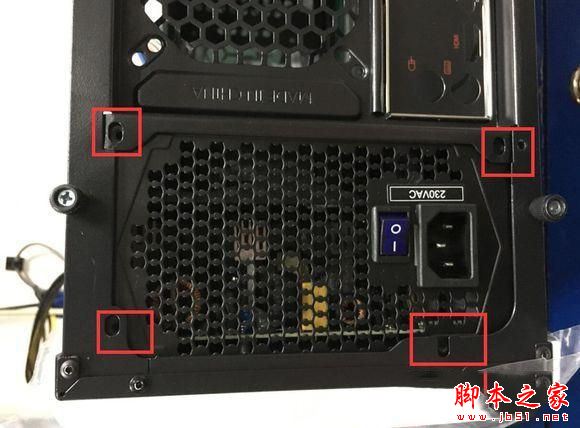

下一步安装电源，固定在机箱上，一共四颗螺丝；

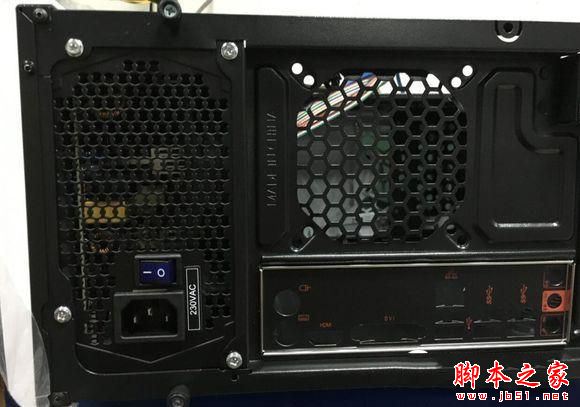

螺丝固定之后，电源安装完毕！
接下来固定主板和背线走好cpu供电线：

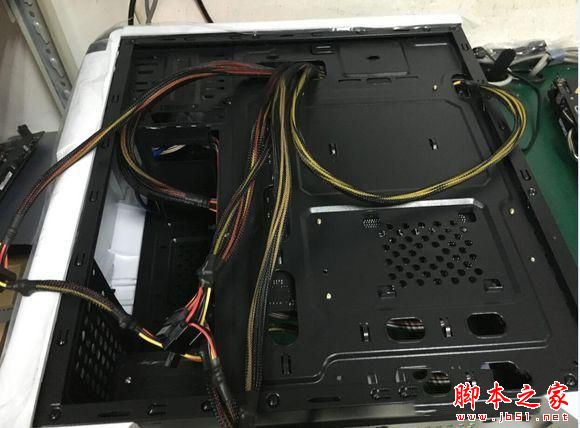

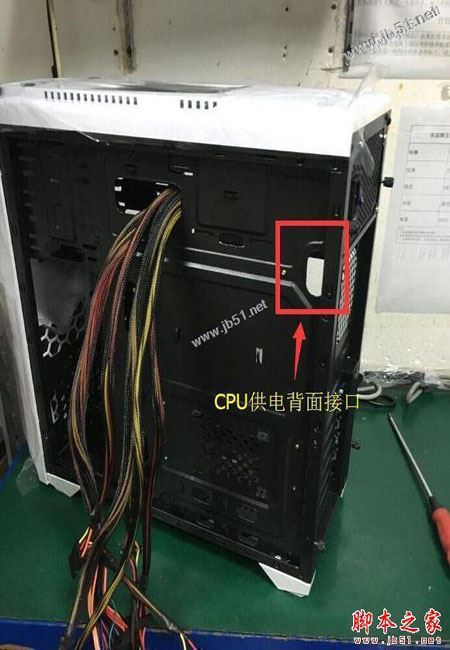

首先把电源线从背面理出来，接着再把cpu供电线找到，如下图穿到里面去；

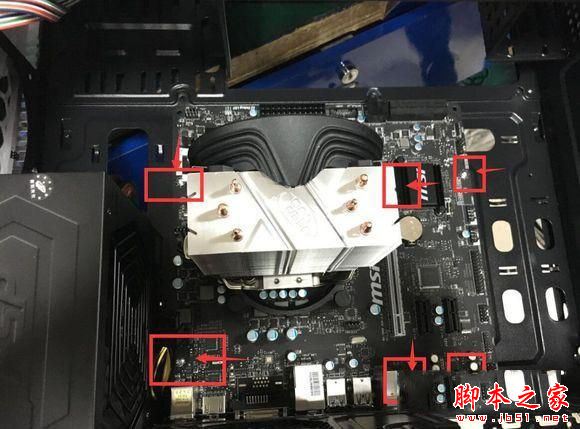

将主板放入机箱内，并且找到主板螺丝对应孔位安装。

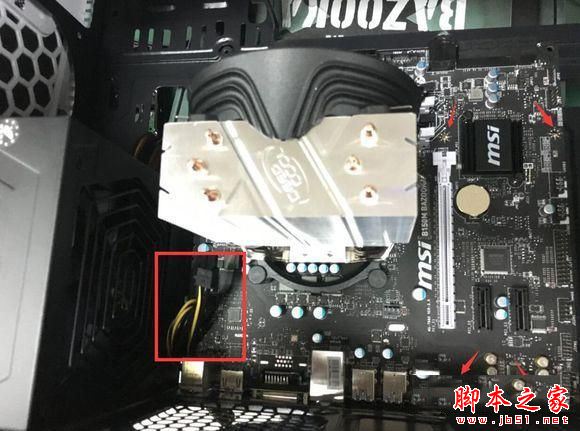

将主板固定螺丝之后，将CPU供电线接入主板CPU供电接口上；
这一步需要走线，尽量走直线，美观，并用扎带绑好！

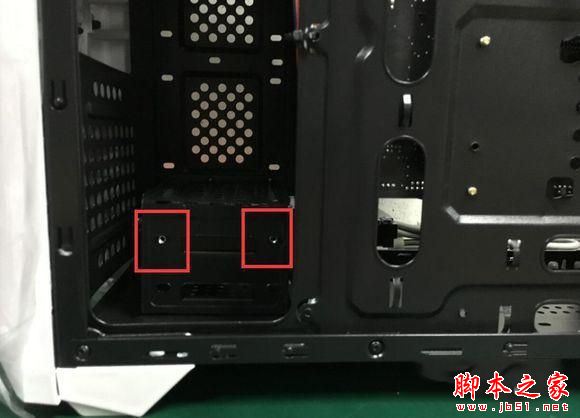

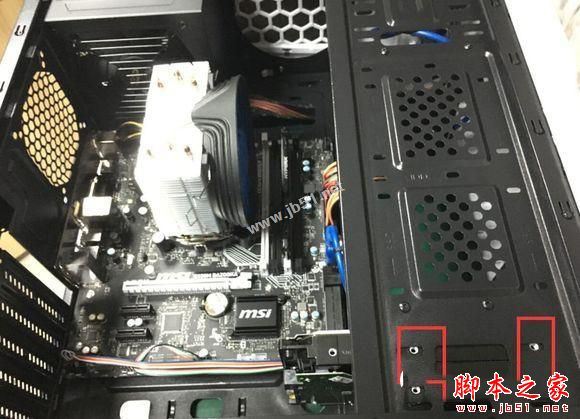

下一步，安装硬盘，选对螺丝，拧紧即可，如下图所示：
注意：背面还有两颗哦，还是一样的螺丝；

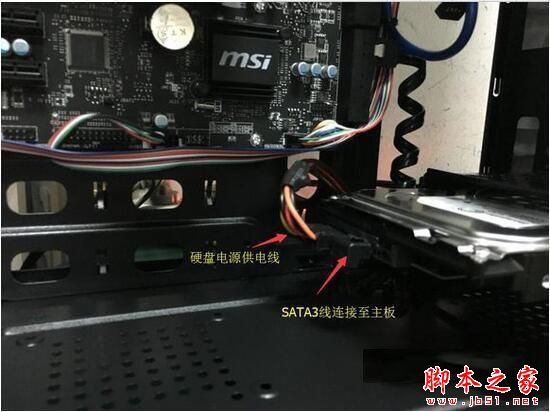

固定好硬盘之后，然后连接好SATA供电线和SATA线就可以了。

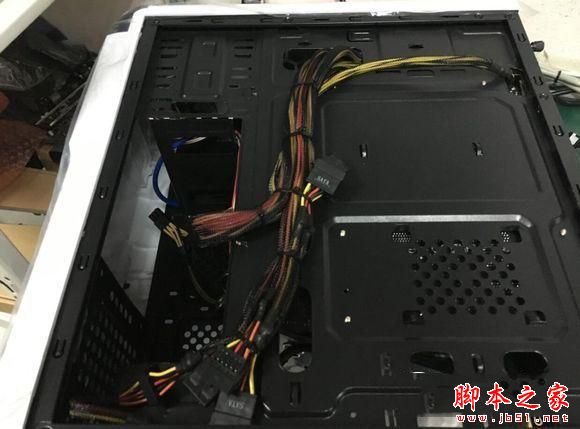

我们再来看看背面的走线，保持不乱，理清楚；
将线材都整理下，然后用绑扎带固定，机箱走线美观，内部没有任何杂线，进一步提升散热。

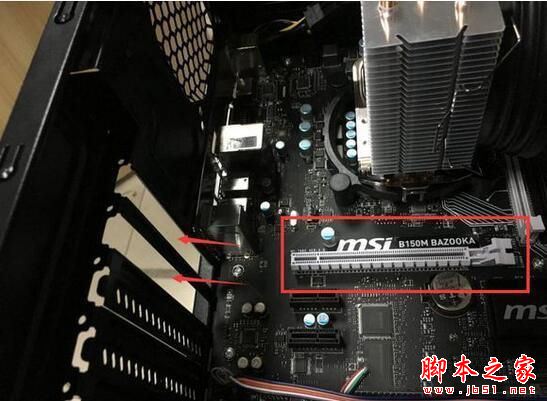

最后一步，我们将显卡插入主板PCI-E接口上，注意将机箱前面的活动挡片去掉，不然显卡接口被挡住。

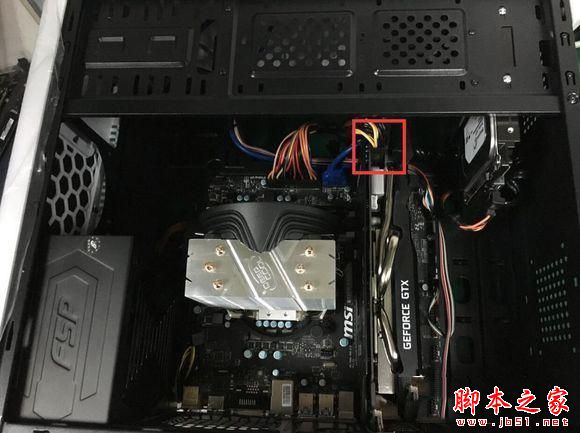

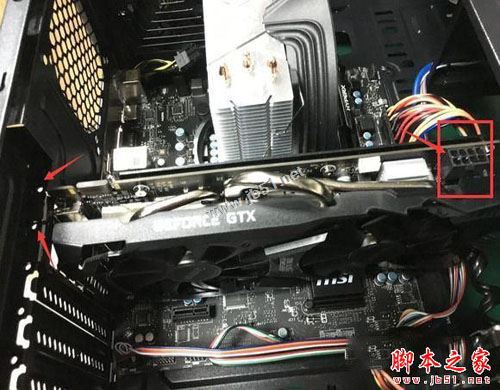

使用显卡螺丝将显卡固定在机箱上并且插好显卡供电线；
供电线一定要插紧了，如下图所示：

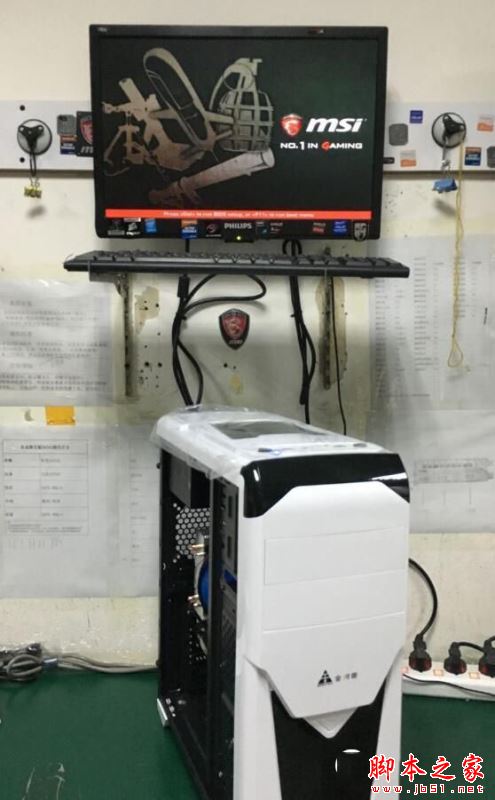

组装电脑完毕！接上所有的显示器线、键鼠等设备，开机来看看吧！
以上就是第六代i5-6500/GTX1060组装电脑教程新平台DIY装机实录图解，希望大家能够帮助到大家。
