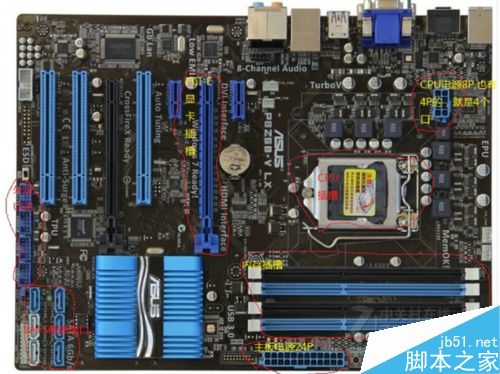

先来看看主板上面的各种接口，主板说明书上面也应该有详细说明，下面小编就教大家如何完成组装任务。

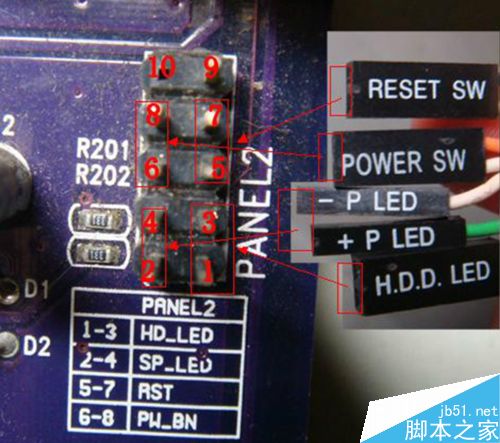

1、机箱前面板连线，一般有前置音频，前置USB，1394.电源指示灯，硬盘指示灯，开机，重新启动，这些连线,仔细看图，是： 电源指示灯，硬盘指示灯，开机，重新启动的接线图，主板说明书上面一般都有说明的，如果没有，看主板上面的也有写的，注意针脚的位置，9.10是没有用的，基本都是这样连接，主板上面的HD -LED 是硬盘工作指示灯，就把线头写有：H..D.D.LED 的插在上面，主板上面的SP-LED 是电源工作指示灯，就把线头写有，P LED的正负端插上去， 这2个指示灯如果插反了正负级，通电后灯不会亮， 那个不亮的，就换下正负方向就可以了
2、主板上面的RST是重启按钮,把线头写有RESET SW的插上去，主板上面 的PW-BN是开机按钮，把线头上面写有POWER SW 的插上去

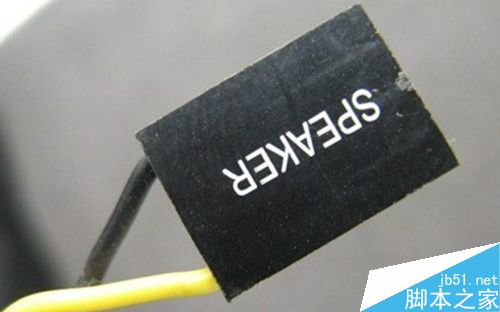

3、SPEAKER是前置的蜂鸣器，分为“+”“－”相位；普通的扬声器无论如何接都是可以发生的，但这里比较特殊。由于“+”相上提供了+5V的电压值，因此我们必须正确安装，以确保蜂鸣器发声 。

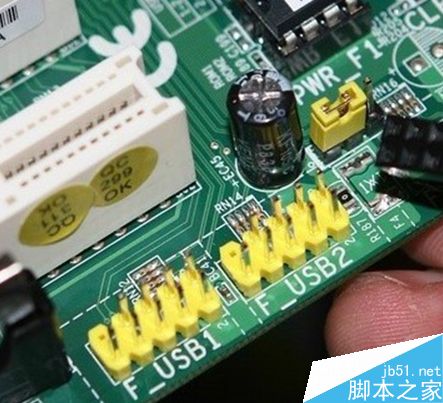

4、下面是前置音频，主板上面的F-AUDIO 就是前置音频的接口位置，跟USB的不一样，USB是边上少一针，前置音频是在弟4棵少一针，插在相应的位置就可以了

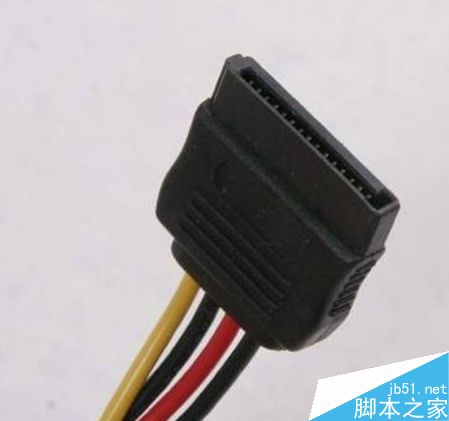

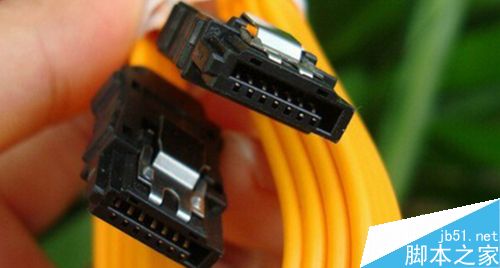

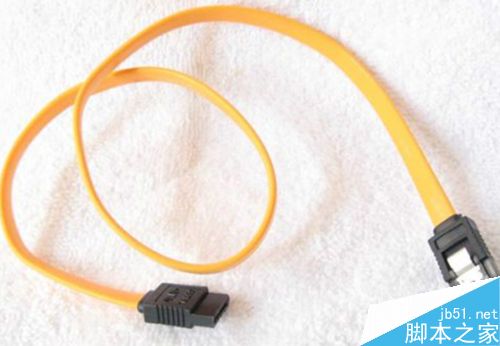

5、前置面版连接就完成了，最后进行电源和硬盘的连线，SATA数据线是一个反7字行状的，不要担心插错了，错了插不进去的，硬盘电影线，比数据线要宽，型装差不多，连线到硬盘上面

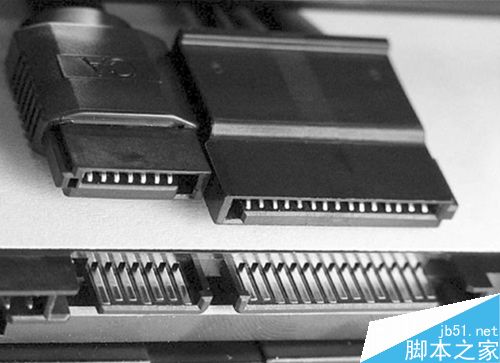

6、就这样对准插进去就可以了，SATA数据线的另一端插在主板的SATA接口上面。就完成了，接下来电源连到主板，

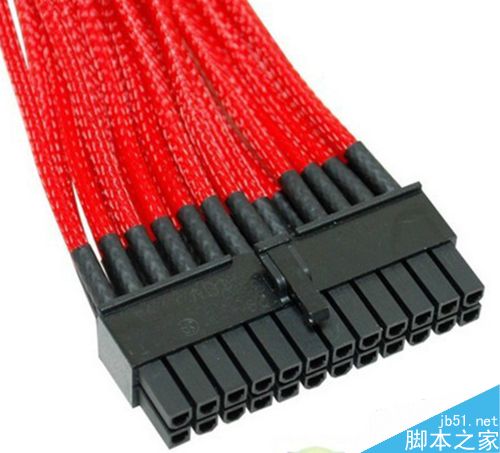

7、主板供电24P,以前的老主板是20P的，就取下来，边上4个活动的

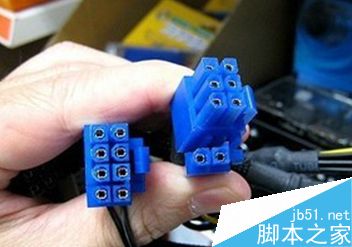

8、CPU的8P供电,也有4P的，就取下来4个，主板和CPU供电，都有防呆设计的，不要担心插错，方向错了你插不下去的。

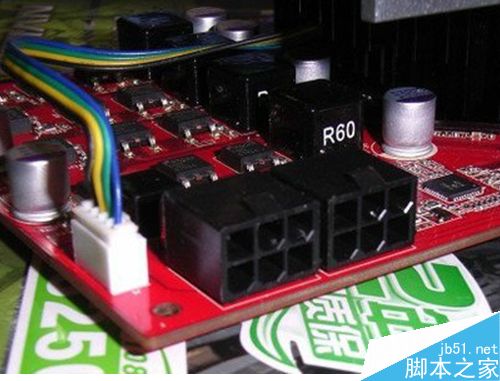

9、连到对于的接口，看上面的主板接口图，显卡供电是6P的，也有8P的，可以拆解，显卡电源接口插上去就完事了，

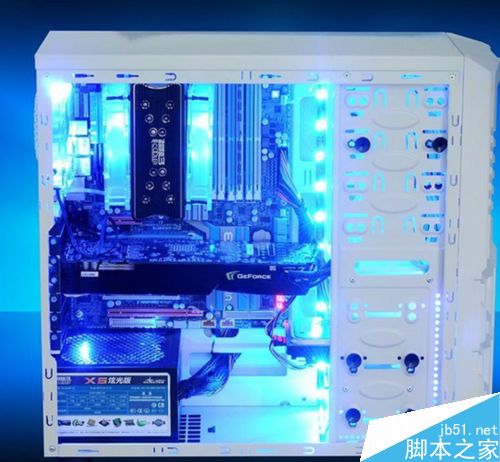

10、装机就完成了，如果你机箱是侧透的，可以装条旋光灯，就好看多了，不是侧透的就没有毕要了，可以走背线的机箱，线就放后面，这样看起来美观，装完后理下线，该绑起来的用扎带绑好，看起来也舒服。
以上就是组装电脑时各种线的连接方法介绍，不会的朋友可以参考本文，希望这篇文章能对大家有所帮助！
