搭建虚拟局域网。
在路由器上配置DHCP地址池，动态给局域网里的主机配置地址。
配置以太网通道实现冗余备份，负载均衡。

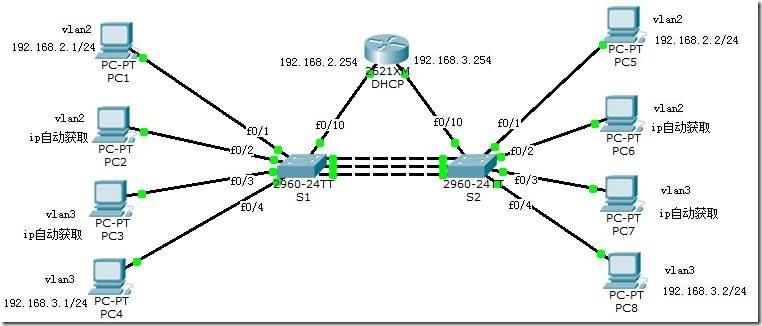

二、实验拓扑
三、实验步骤
1、按照拓扑图连接链路
2、划分vlan
1）在S1上划分vlan2和vlan3
S1(config)#vlan 2
S1(config-vlan)#exit
S1(config)#vlan 3
S1(config-vlan)#exit
S1(config)#int range f0/1-2
S1(config-if-range)#switchport mode access
S1(config-if-range)#switchport access vlan 2
S1(config-if-range)#exit
S1(config)#int range f0/3-4
S1(config-if-range)#switchport mode access
S1(config-if-range)#switchport access vlan 3
2）在S2上划分vlan2和vlan3
S2(config)#vlan 2
S2(config-vlan)#exit
S2(config)#vlan 3
S2(config-vlan)#exit
S2(config)#int ran f0/1-2
S2(config-if-range)#swi m a
S2(config-if-range)#sw ac vlan 2
S2(config-if-range)#exit
S2(config)#int ran f0/3-4
S2(config-if-range)#sw m a
S2(config-if-range)#sw ac vlan 3
S2(config-if-range)#exit
3、在S1和S2之间的链路配置以太网通道，实现冗余备份，负载均衡。
1）在S1上配置trunk，并配置EthernetChannel
S1(config)#int range f0/22-24
S1(config-if-range)#sw mode trunk
S1(config-if-range)#channel-group 1 mode on
S1(config-if-range)#no shutdown
2）在S2上配置trunk，并配置EthernetChannel
S2(config)#int range f0/22-24
S2(config-if-range)#sw mod trunk
S2(config-if-range)#channel-group 1 mode on
S2(config-if-range)#no shutdown
4、在PC1上配置IP：192.168.2.1/24；在PC5上配置IP：192.168.2.2/24
在PC4上配置IP：192.168.3.1/24；在PC8上配置IP：192.168.3.2/24
ping测试，相同vlan间可以通信

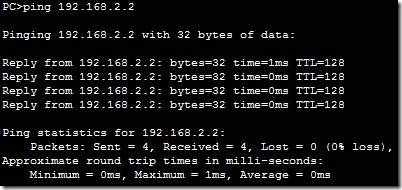

1）PC1 ping PC5

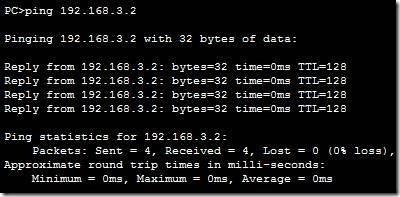

2）PC4 ping PC8
5、在路由器DHCP上配置dhcp地址池，给本vlan的PC机分配除指定地址外的地址
1）在DHCP上配置vlan2 的地址池
DHCP(config)#int f0/0
DHCP(config-if)#ip add 192.168.2.254 255.255.255.0
DHCP(config-if)#no shutdown
DHCP(config)#ip dhcp pool vlan2_pool
DHCP(dhcp-config)#network 192.168.2.0 255.255.255.0
DHCP(dhcp-config)#default-router 192.168.2.254
DHCP(config)#ip dhcp excluded-address 192.168.2.1 192.168.2.2
2）在S1上将F0/10端口划分到vlan2，用于给vlan2里的PC分配地址
S1(config)#int f0/10
S1(config-if)#switchport acc vlan 2

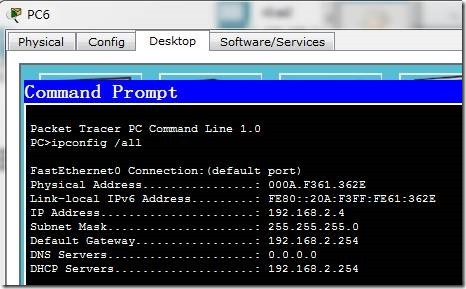

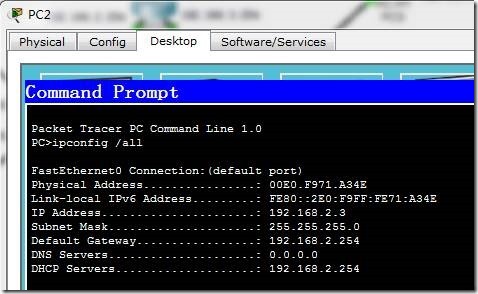

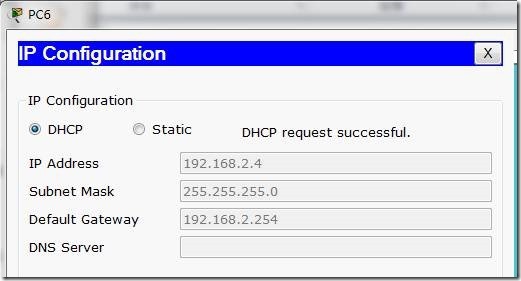

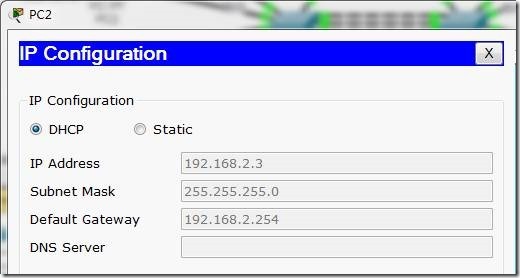

3）设置PC2和PC6用DHCP动态获取IP地址
4）在DHCP上配置vlan3的地址池
DHCP(config)#int f0/1
DHCP(config-if)#ip add 192.168.3.254 255.255.255.0
DHCP(config-if)#no shutdown
DHCP(config)#ip dhcp pool vlan3_pool
DHCP(dhcp-config)#network 192.168.3.0 255.255.255.0
DHCP(dhcp-config)#default-router 192.168.3.254
DHCP(config)#ip dhcp excluded-address 192.168.3.1 192.168.3.2
5）在S2上将F0/10端口划分到vlan3，用于给vlan3里的PC分配地址
S2(config)#int f0/10
S2(config-if)#switchport acc vlan 3

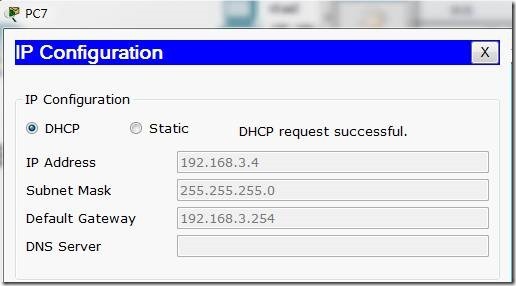

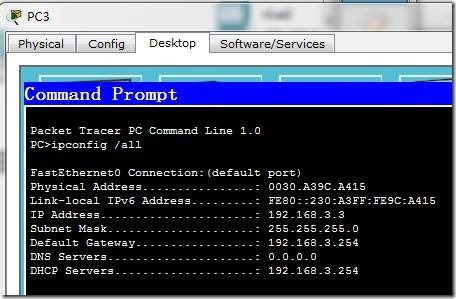

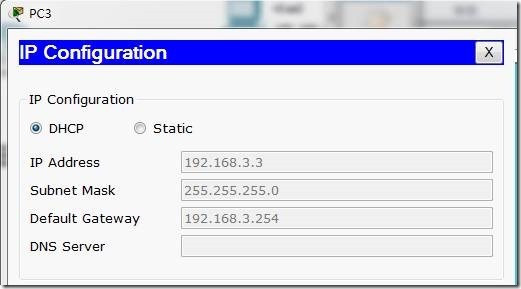

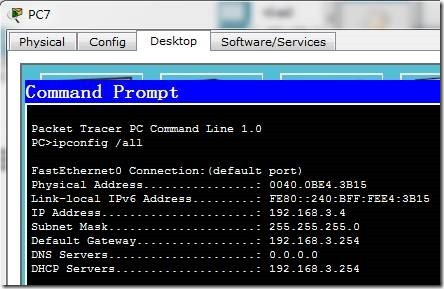

6）设置PC3和PC7用DHCP动态获取IP地址
以上就是搭建虚拟局域的具体步骤，真的是有图有文字叙述，再次感谢原创作者 “不屈姿态狂啸” 博客，由于分享的网站原创地址是不全的所以小编没有放上来，谢谢阅读，希望能帮到大家，请继续关注脚本之家，我们会努力分享更多优秀的文章。
