OpenStack概念
OpenStack是一个美国国家航空航天局和Rackspace合作研发的，以Apache许可证授权，并且是一个自由软件和开放源代码项目。、
OpenStack是一个旨在为公共及私有云的建设与管理提供软件的开源项目。它的社区拥有超过130家企业及1350位开发者，这些机构与个人都将OpenStack作为基础设施即服务（简称IaaS）资源的通用前端。OpenStack项目的首要任务是简化云的部署过程并为其带来良好的可扩展性。本文希望通过提供必要的指导信息，帮助大家利用OpenStack前端来设置及管理自己的公共云或私有云。
openstack neutron中定义了四种网络模式：
# tenant_network_type = local
# tenant_network_type = vlan
# Example: tenant_network_type = gre
# Example: tenant_network_type = vxlan
本文主要以vlan为例，并结合local来详细的分析下openstack的网络模式。
1. local模式
此模式主要用来做测试，只能做单节点的部署(all-in-one)，这是因为此网络模式下流量并不能通过真实的物理网卡流出，即neutron的integration bridge并没有与真实的物理网卡做mapping，只能保证同一主机上的vm是连通的，具体参见RDO和neutron的配置文件。
(1)RDO配置文件(answer.conf)
主要看下面红色的配置项，默认为空。
openswitch默认的网桥的映射到哪，即br-int映射到哪。 正式由于br-int没有映射到任何bridge或interface，所以只能br-int上的虚拟机之间是连通的。
流量最后从哪块物理网卡流出配置项
(2)neutron配置文件(/etc/neutron/plugins/openvswitch/ovs_neutron_plugin.ini)
RDO会根据answer.conf中local的配置将neutron中open vswitch配置文件中配置为local
2. vlan模式
大家对vlan可能比较熟悉，就不再赘述，直接看RDO和neutron的配置文件。
(1)RDO配置文件
CONFIG_NEUTRON_OVS_BRIDGE_IFACES=br-eth1:eth1 //设置eth0桥接到br-eth1上，即最后的网络流量从eth1流出 (会自动执行ovs-vsctl add br-eth1 eth1)
此配置描述的网桥与网桥之间，网桥与网卡之间的映射和连接关系具体可结合 《图1 vlan模式下计算节点的网络设备拓扑结构图》和 《图2 vlan模式下网络节点的网络设备拓扑结构图 》来理解。
思考：很多同学可能会碰到一场景：物理机只有一块网卡，或有两块网卡但只有一块网卡连接有网线
此时，可以做如下配置
(2)单网卡：
CONFIG_NEUTRON_OVS_BRIDGE_MAPPINGS=physnet1:br-eth0 //设置将br-int映射到桥br-eth10
这个配置的含义是将br-int映射到br-eth0，但是br-eth0并没有与真正的物理网卡绑定，这就需要你事先在所有的计算节点(或网络节点)上事先创建好br-eth0桥，并将eth0添加到br-eth0上，然后在br-eth0上配置好ip，那么RDO在安装的时候，只要建立好br-int与br-eth0之间的连接，整个网络就通了。
此时如果网络节点也是单网卡的话，可能就不能使用float ip的功能了。
(3)双网卡，单网线
还是默认都配置到eth1上，然后通过iptables将eth1的流量forward到eth0(没有试验过，不确定是否可行)
3. vlan网络模式详解

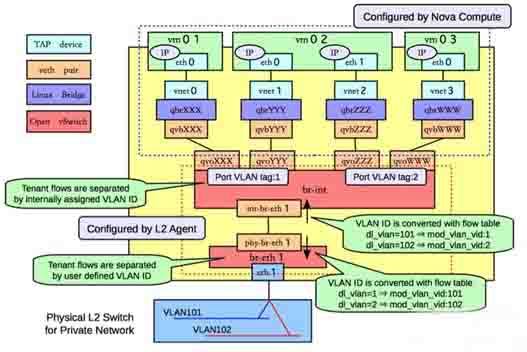

图1 vlan模式下计算节点的网络设备拓扑结构图
首先来分析下vlan网络模式下，计算节点上虚拟网络设备的拓扑结构。
(1)qbrXXX 等设备
前面已经讲过，主要是因为不能再tap设备vnet0上配置network ACL rules而增加的
(2)qvbXXX/qvoXXX等设备
这是一对veth pair devices，用来连接bridge device和switch，从名字猜测下：q-quantum, v-veth, b-bridge, o-open vswitch(quantum年代的遗留)。
(3) int-br-eth1和phy-br-eth1
这也是一对veth pair devices，用来连接br-int和br-eth1, 另外，vlan ID的转化也是在这执行的，比如从int-br-eth1进来的packets，其vlan id=101会被转化成1，同理，从phy-br-eth1出去的packets，其vlan id会从1转化成101
(4)br-eth1和eth1
packets要想进入physical network最后还得到真正的物理网卡eth1，所以add eth1 to br-eth1上，整个链路才完全打通
图2 vlan模式下网络节点的网络设备拓扑结构图
网络节点与计算节点相比，就是多了external network，L3 agent和dhcp agent。
(1)network namespace
每个L3 router对应一个private network，但是怎么保证每个private的ip address可以overlapping而又不相互影响呢，这就利用了linux kernel的network namespace
(2)qr-YYY和qg-VVV等设备 (q-quantum, r-router, g-gateway)
qr-YYY获得了一个internal的ip，qg-VVV是一个external的ip，通过iptables rules进行NAT映射。
思考：phy-br-ex和int-br-ex是干啥的?
坚持"所有packets必须经过物理的线路才能通"的思想，虽然 qr-YYY和qg-VVV之间建立的NAT的映射，归根到底还得通过一条物理链路，那么phy-br-ex和int-br-ex就建立了这条物理链路。
以上就是基于openstack网络模式的vlan分析，希望能帮助大家，，谢谢阅读，希望能帮到大家，请继续关注脚本之家，我们会努力分享更多优秀的文章。
