PVLAN的概念
PVLAN即私有VLAN（Private VLAN），也称“专用虚拟局域网”。PVLAN采用两层VLAN隔离技术，只有上层VLAN全局可见，下层VLAN相互隔离。如果将交换机或IP DSLAM设备的每个端口划为一个（下层）VLAN，则实现了所有端口的隔离。通过隔离相同VLAN之中的网络设备之间的流量，Cisco所提出的pVLAH能够提高安全性、降低IP子网数目和降低VLAN利用率。
每个PVLAN包括2种VLAN:主VLAN和辅助VLAN
主VLAN:主PVLAN是PVLAN中的高级VLAN.主VLAN由很多个辅助VLAN组成，且辅助VLAN属于主VLAN的相同子网.
辅助VLAN:辅助VLAN是主VLAN的子代，并且映射到一个主VLAN。每台设备连接到辅助PVLAN
Promiscuous端口PVLAN中的全部设备进行通信.混杂端口只是主VLAN的一部分。每个混杂端口可以映射到多个辅助VLAN。混杂端口通常是路由器端口，备分服务器或者VLAN接口.
辅助VLAN包括如下两种类型:
团体VLAN-如果端口属于团体VLAN，那么它就不仅能够与相同团体VLAN中的其他端口进行
通信，而且还能够与PVLAN的混杂端口进行通信。
隔离VLAN-如果端口属于隔离VLAN，那么它只能与混杂端口进行通信.隔离VLAN端口不能与相同隔离VLAn中的其他端口进行通信.
PVLAN
在配置PVALN的时候，因为只有VTP透明模式支持PVLAN,所以必须首先将交换机配置为VTP透明模式.
步骤1:在开始配置PVLAN之前，首先将交换机VTP模式为透明模式.
AS1(config-vlan)#vtp mode transparent
步骤2:在交换机AS1，创建主Pvlan 100，团体Pvlan 101 和隔离Pvlan 102。此外，建立辅助Pvlan和主pvlan 的关联.
AS1(config-vlan)#vlan 100
AS1(config-vlan)#private-vlan primary//将VLAN100配置为主pVLAN
AS1(config-vlan)#private-vlan association 101-102//建立辅助pVLAN与主pVLAN的关联
AS1(config-vlan)#vlan 101
AS1(config-vlan)#private-vlan community //将VLAN101配置为团体pVLAN
AS1(config-vlan)#vlan 102
AS1(config-vlan)#private-vlan isolated //将VLAN102配置为隔离pVLAN
步骤3:将VLAN100配置为主PVLAN，并且将其映射到辅助PVLAN101 和102.
AS1(config)#interface vlan 100
AS1(config-if)#no shut
AS1(config-if)#private-vlan mapping 101,102//将辅助pVLAN映射到第3层VLAN接口以实现路由功能

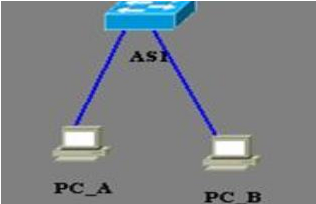

步骤4:在交换机AS1上，将主机A的接口配置为Pvlan 101的成员，将主机B的接口配置为Pvlan 102的成员.
AS1(config)#interface fastEtherne t 2/3
AS1(config-if)#description Host_A
AS1(config-if)#swithport
AS1(config-if)#swithport mode private-vlan host //将端口配置为主机端口
AS1(config-if)#swithport private-vlan host-association 100 101 //建立第2层接口与pVLAN的关联
AS1(config-if)#no shutdown
AS1(config-if)#interface fastethernet 2/4
AS1(config-if)#description Host_B
AS1(config-if)#swithport
AS1(config-if)#swithport mode private-vlan host //将端口配置为主机端口
AS1(config-if)#swithport private-vlan host-association 100 102 //建立第2层接口与pVLAN的关联
AS1(config-if)#no shutdown
步骤5:验证私用VLAN配置,并且确认主机A不能成功ping通主机B
