撰写人： 罗志祥
一般地，我们对主板不能长时间供电，统称为不通电。其实细化可分为不上电、瞬间上电、自动断电几大类。对于上述三种情况的区分，我们可利用PCI诊断卡、示波器等工具进行鉴别。现在我仅以电源、主板、PCI诊断卡来进行对主板不通电类型的判别。
当主板插上电源、PCI诊断卡，触发POWER开关，通过观察PCI诊断卡信号灯的明暗现象，来判断主板不通电的几种类型。如果PCI诊断卡上的信号灯一直不亮，我暂且称这种现象为不上电；如果PCI诊断卡上的信号灯闪了一下，就灭了，我暂且称这种现象为瞬间上电；如果PCI诊断卡上的信号灯亮了一会后，再自动熄灭，我暂且称这种现象为自动断电。
一、 不上电的维修（A10主板）
1、 组成原理：
a：启动电源的组成。
启动电源5VSB由ATX电源直接供给；3VSB由场效应管Q1组成一个串联调整来获得。
b：电源逻辑。
我现在以逆求法的方框图来描述

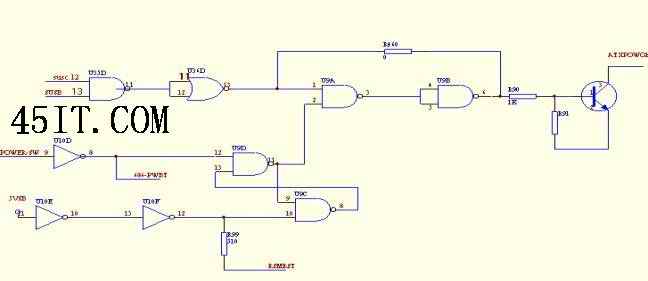

如图为A10的上电原理图：
C：锁定原理
为了长时间保持通电，PW-ON信号必须恒低，可POWER开关送过来的是一个脉冲信号。这时就需要一个锁定电路，只要接通电源，5VSB通过R98、C25的延时，再通过两级整形放大，把一个稍微延时的恒高电平送到U9的10脚。U9的12脚接受了一个人工产生的、已经整形的负向脉冲，这个负向脉冲远迟于U9的10脚高电平送达时间，当U9的12脚有负向脉冲时，U9的11脚便有正脉冲产生，这个正脉冲加到U9的9脚后。根据双1得0的原理，U9的8脚便产生一个负的脉冲，只要U9的12脚的负脉冲宽度大于两级与非门的延时，在U9的8脚产生的负脉冲在送到U9的13脚之时，只要12脚仍保持负电平，那么这个锁定电路就成立了。
1、 维修：
首先检查启动电源5VSB，3VSB是否正常，再根据上电的逻辑分析各级门电路是否正常。
二、 瞬间上电。
瞬间上电，说明POWER开关送来的开机脉冲已经送到PW-ON点。马上停电的原因是主板有短路现象，导致ATX电源过流保护。这时我们可以查正负5V，正负12V，3.3V是否对地有短路现象。
三、 自动断电
自动断电说明POWER开关送来的开机脉冲已送到PW-ON点。自动断电说明主板并没有短路现象，而是说明电源上电逻辑电路不能恒定的保持正常工作状态，或是输入状态已经改变，应重点查锁定电路、POWER开关电路。
一个不上电故障引发的思考
撰写人：陈金锋
一、 故障板型： A10M（1.3）
二、 故障现象： 不上电
细节描述：
此板当触发POWER-SW（POWER跳针）不能上电，但用镊子接触一下POWER跳针之后，就马上上电了。用示波器量POWER-SW端的电平发现其电平由3V高电平慢慢变为低电平，就像电容放电。
三、 故障分析
（1）、此故障可以看出逻辑电路没有问题，引起此故障一般有如下几种情况：
1、POWER-SW相连的下拉电阻损坏。
2、POWER-SW相连的PCB有漏电现象。
（2）、我们根据开机电路原理图从POWER跳针查起。

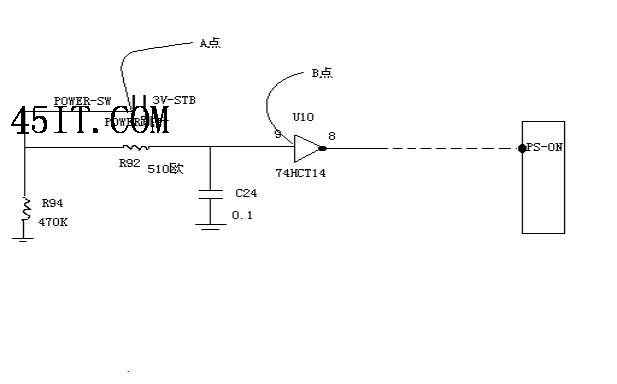

电路如下：
首先我们使用示波器A点，同时短接一下POWER跳针发现A点有跳变波形，但此波形有一个明显的跳变延后现象即如图：
正常波形 此板波形
我们再用示波器量B点同样有跳变延后现象，把U10（74HCT14）第9脚挑开，再量B
点波形现象依旧。说明故障源是集中在A点与B点之间，经查线路发现R94电阻阻值变为无穷大，换之电阻故障消失。
（3）、为什么R94下拉电阻损坏会引起此现象。
经分析为：
当我们短接POWER跳针时，3V-STB给C24电容充电，之后C24又处于放电状态，此时R94的作用为把C24电容的电荷放走。当R94损坏（开路）之后触发POWER跳针时A点看到的脉冲就加宽了，如图：
正常波形 此板波形
这种情况下致使U10（74HCT14）逻辑门不能打开，从而引起不上电。
一、 引发结论
我们在维修不上电故障时除了使用静态测量方法，特别注意的是使用动态测量方法，这一方法对我们维修不上电、无复位等故障非常方便。注：（动态分析法：通过触发开关，使之产生脉冲电平，同时用示波器检测各点的工作状态的一种方法）。
