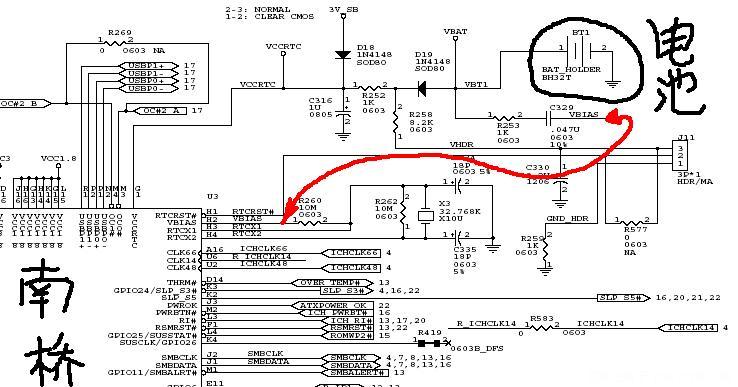

该图中，注意看G1脚VCCRTC，该脚为南桥芯片的供电端。该脚由两路供电：关机状态，由BT1--D19--R252向VCCRTC供电，开机状态，由于3VSB比BAT的电压高，所以D19截止，由3VSB-D18向VCCRTC供电。
再看X3，这是一个32768Hz晶振，给南桥中的时钟和RAM提供时基信号。无论开机还是关机它都是工作的。旁边有两个小电容C334和C335，容量为18PF，为晶振的负载电容。同时可以使用不同容量的负载电容微调晶振震荡的频率。有些主板即使是换了新电池也会发觉系统时间不准，总是快或者总慢，就是由于晶振频率偏差造成，可以调节这两个电容的容量来解决。

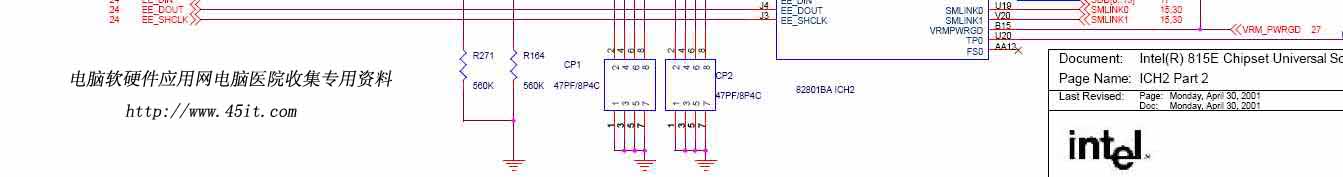

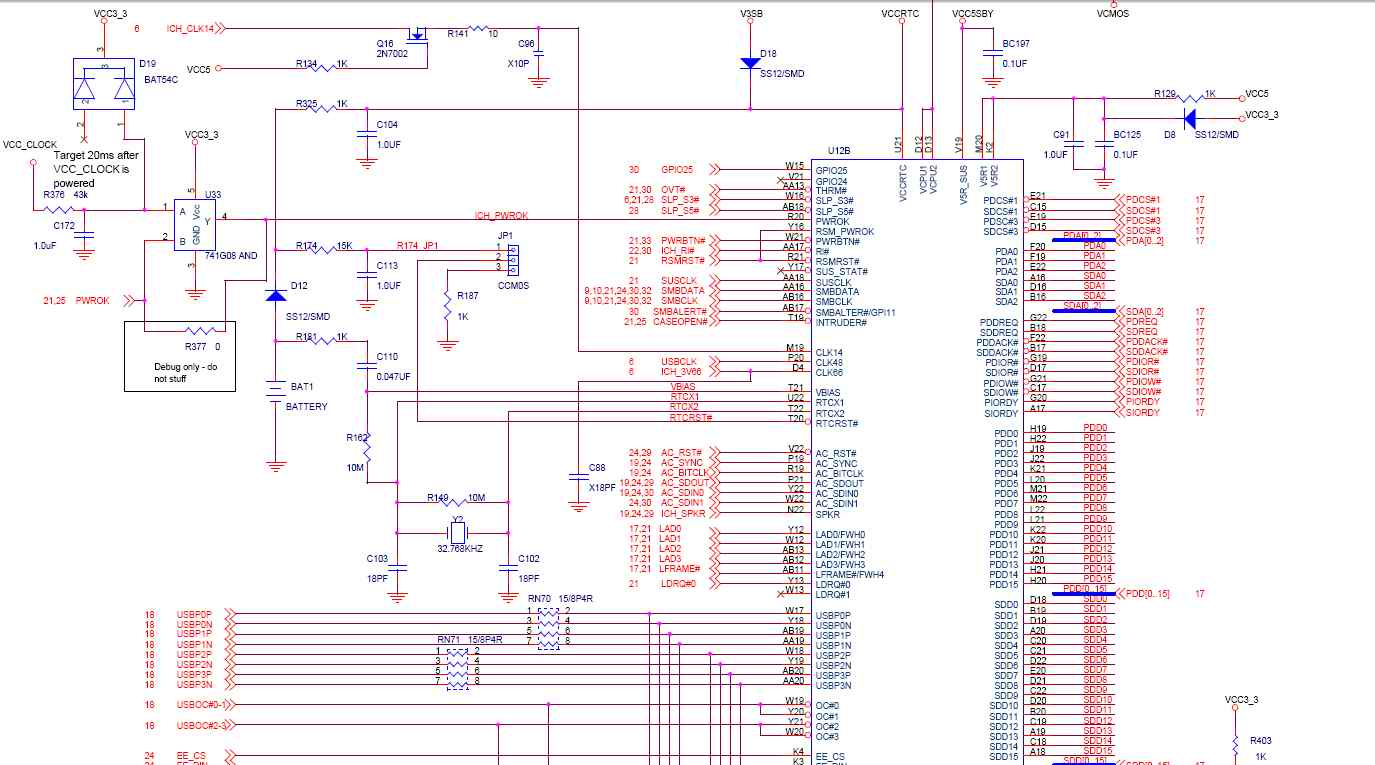

脚本之家编辑注：本文为网络收集，作者未知，我们是在pdf文档基础上整理截图发布的,如作者看到或者有知情者，请发布评论注明姓名，我们将予以添加。谢谢你的文章和支持。PS:图一和图二拼合才能成为完整的电路图
