主板电容更换全程终极图解

所属分类: 硬件教程 / 主板 阅读数: 1050
收藏 0 赞 0 分享

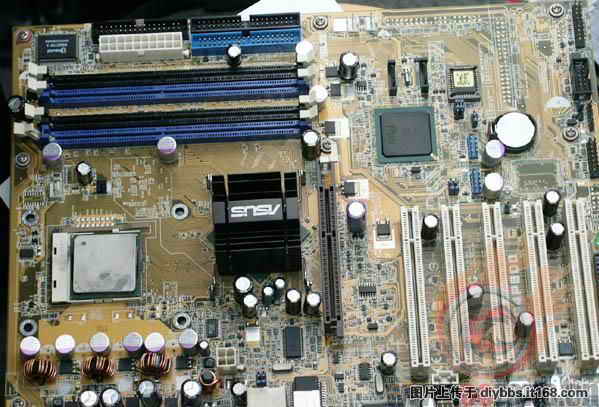

  换电容前的平台,主板上全是平凡的电容
   按正常的规律,它们的寿命铁定不长,况且还是在一个BT下载爱好者的手里.换? 要换什么电容呢? (既然是为自己的主板换电容,当然要换高级货. 不然更换就没有意义了) ; 从网上硬件玩家的一致推崇中,目前口碑最好的电容当属sanyo oscon 固态电容. 其次是 Rubycon MCZ 红宝石电容. 可以想象如果把主板上所有电容更换成Sanyo oscon电容是何等壮观! 很可惜最终只买到部分oscon电容,结果采用一半sanyo oscon 一半MCZ . 选择新电容标准:电容电压等于或者大于旧电容; 容量uf等于或者大于旧电容

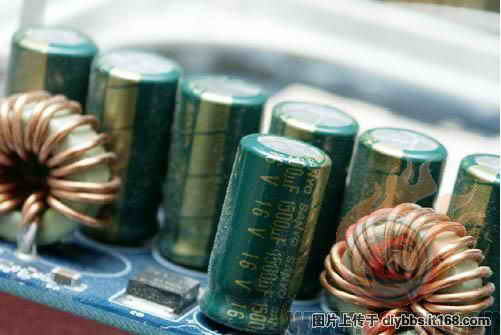

  说到sanyo电容,我们经常也能在一些普通PC主板上看到它.如上图, 虽然也是sanyo电容,但只是SANYO低端产品,与sanyo OSCON



  不同一个档次. 所以"是否采用sanyo电容",不应该列入购买理由当中;应当弄清楚状况.

  一: 准备工作

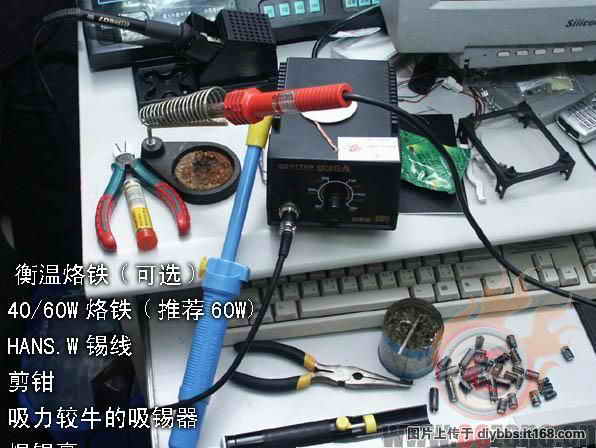

  更换电容需要用到的工具, 最重要的应该是烙铁, 在使用前我听取别人的意见,说30W~40W为佳; 但比较使用过后,我很肯定最佳的选择是60W电烙铁.但由于功率大,不能在线路板上停留时间过长. 撑握使用焊锡膏(助焊剂)与吸锡器则是顺利完成的关键.


  一: 准备工作

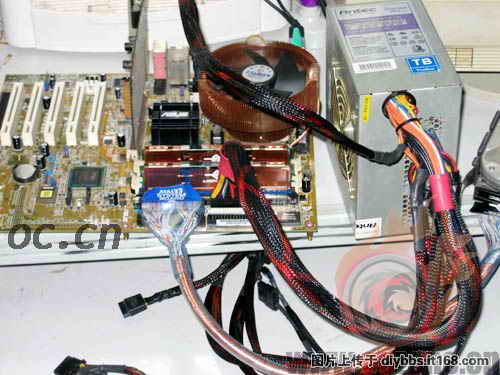

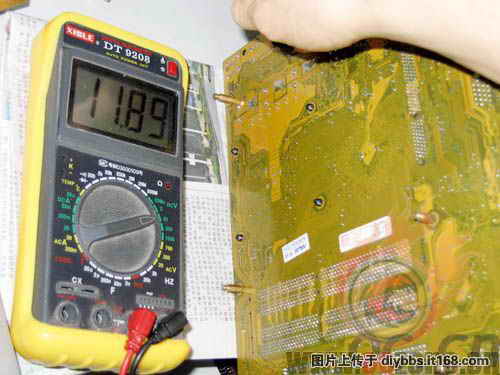

  在更换前需要确认每一个电容的实际工作电压---把主板装上CPU,散热器,内存,启动后在主板背面测出每个电容的工作电压,并且做记录( 如下图)做记录有利于把失误机率降低.



  二,更换电容全过程(图解)

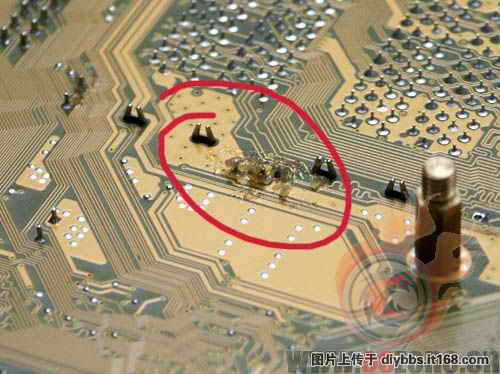

  Step 1 :主板的背面,在电容的正负脚上涂上焊锡膏



#p#

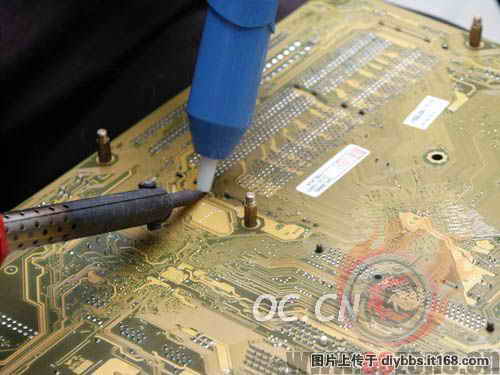

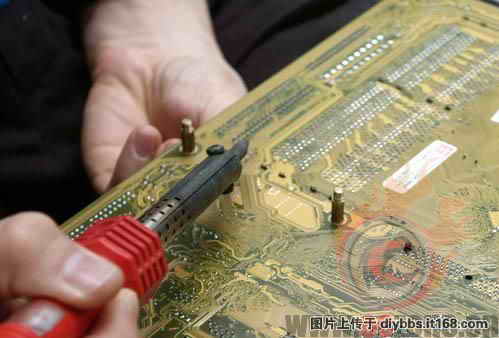

   Step 2 :60W的烙铁停在锡上,吸锡器尽量紧挨.把锡吸干净.





  Step 3 :再在焊点上加点热,熔点残存的锡,即可拔出电容.

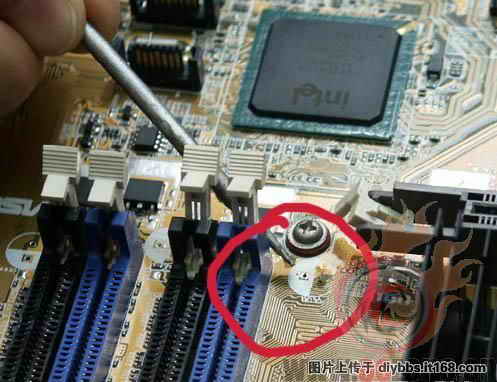

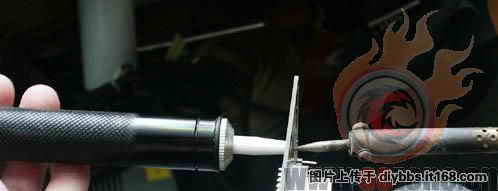

  Step 4 : 拿出电容后,若还有锡留在孔上,则用下图这个方法. 别忘了加焊锡膏

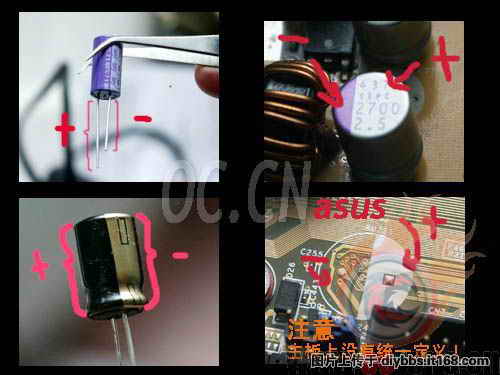

  Step 5 :在拔出旧电容,并清理干净旧焊锡. 是时候装上新的电容,在装新电容时需要搞清楚电容的正负极. 如下图:电容:可以从脚来判断,长的是正极,短的是负极. 电容身上,有半边颜色涂料的是负极.而主板是却不是统一的,主板电容位都有半边是白色的.但有些主板是正极,有些是负极. 确定正负极需要参考更换之前的电容.或者看主板上有无标明+ /- 极.



#p#
  Step 6 :拆除旧电容, 在两个针脚孔上加上焊锡膏

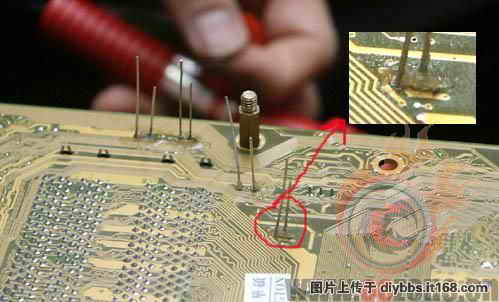

  Step 7 :装上电容,在背面同样加焊锡膏(如下图),接下来就是加上焊锡了.加焊锡就得看自己技术,也不难.但要细心掌握时间.另外,采用质量好的锡线会更顺利完成焊接

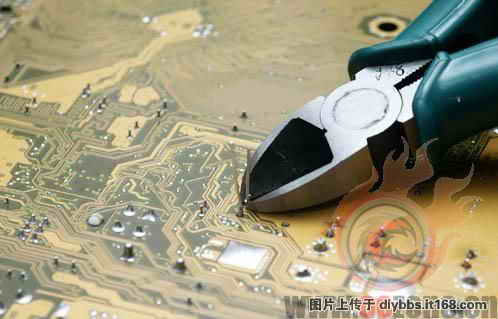

  Step 8 :剪掉多余的针脚.

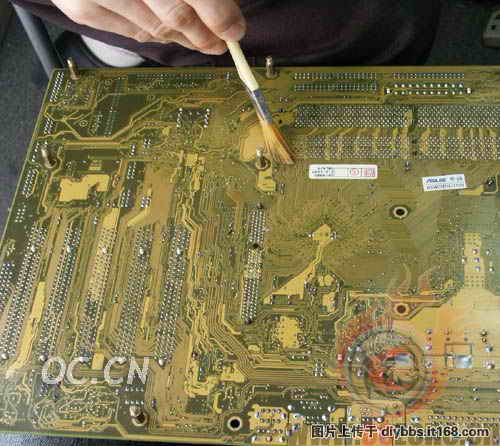

  Step 9 :当完成全部更换,还不算完工, 重新检查一下焊点,以及扫干净. 彻底清除焊锡膏, 如果有准备到电子城买一支专门清洗线跟板将是最好的收局.







  全部电容一共花了270元RMB . 话说回来SANYO OSCON的电容真昂贵, 不过它的固态电容应该物有所值.


#p#

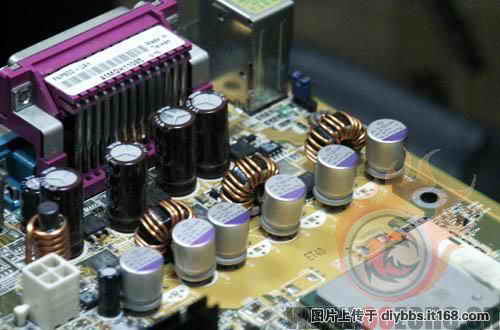

  全部更换成功. 没有全部换成OSCON的电容,实在有点可惜, 实际效果说不了.但从外观上OSCON就要壮观不少那换了之后有什么不同呢.老实说我换完后一点底也没有. 甚至担心开不了机. 但事实却让我很惊喜:

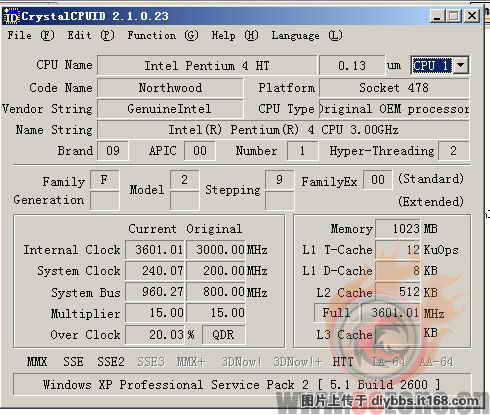

  换了电容后大有不同......没换之前3.0G的CPU不能在3.6GHz与RAM同步,只能异步可以入系统;现在换了电容后可以在3.6GHz与RAM同步并进入系统正常使用.另外玩《帝国时代3》,未换电容前超频3.3GHz画面会有明显的破损情况,现在换了电容后超3.3GHz居然画面破损没有了,而且也稳定许多~ 以前经常听到主板出了问题更换后就稳定了, 但这次正常的主板更换后也会更稳定.不过寿命与长时间的稳定性则要时间来考验, 相信会带来各方面的提升.
