大家都知道，趁着Intel推出新一代平台的当口，iGame也发布了最新的Z490主板——iGame Z490 Vulcan X，它就是继承Vulcan之名的最新一代主板。由于Comet Lake-S的中高端CPU对主板供电的需求增强了，在各大厂商的Z490主板上他们都着重加强了主板的用料，这张iGame Z490 Vulcan X自然也不例外，那么，在全方位加强之后，新的Vulcan X主板能达到什么样的高度呢？本文就对这块主板进行全面的测试，以解答这个问题。

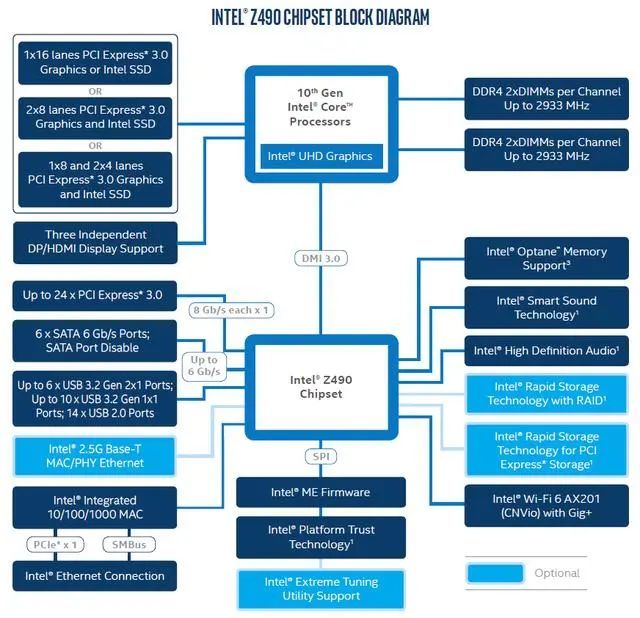

Z490芯片组简介
可能还有很多朋友并不熟悉Z490芯片组的规格，所以这里在介绍这款主板之前先对Z490这个新推出的芯片组做一个简单的介绍。
Z490是Intel 400系芯片组的旗舰型号，可搭配第十代酷睿及其他归属于Comet Lake-S家族的处理器使用。它与处理器之间仍然是通过一根DMI 3.0x4的总线相连接，最高可扩展出24条PCIe 3.0供周边设备使用，能够提供6个SATA 3接口，最高可提供14个USB 2.0接口、10个USB 3.2 Gen 1x1接口和6个USB 3.2 Gen 2x1接口。较上代Z390相比，它在内部新增了对Wi-Fi 6的支持，通过CNVio可与自家小巧的AX201网卡相连，在提供高速无线网络的同时减少网卡占据的空间，另外，对有线网络的支持也升级到了更高的2.5GbE标准，可搭配自家的I225-V网卡实现2.5Gbps的有线网络连接。
iGame Z490 Vulcan X主板介绍
iGame Z490 Vulcan X在自家的定位中属于顶级，自然在包装上也下了很大的功夫，这种带手提的包装盒也就只能够在各家的顶级主板上才能见到了。

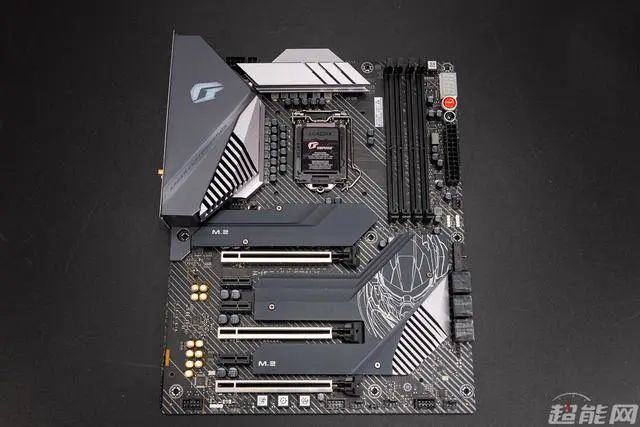

打开包装之后，主板和其他附件被分装在两个盒子中，我们先把主板取出，来看看它的正脸。

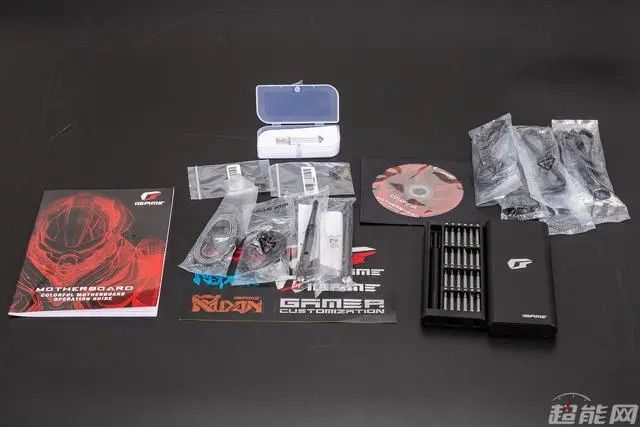

其他的附件非常丰富，常规的说明书、驱动安装光盘自然是俱全，iGame为了方便用户装机还特意赠送了一套螺丝刀工具组合和一个32GB的U盘，其他的线缆有5条SATA线和两条RGB/ARGB延长线。
内存与PCIe插槽

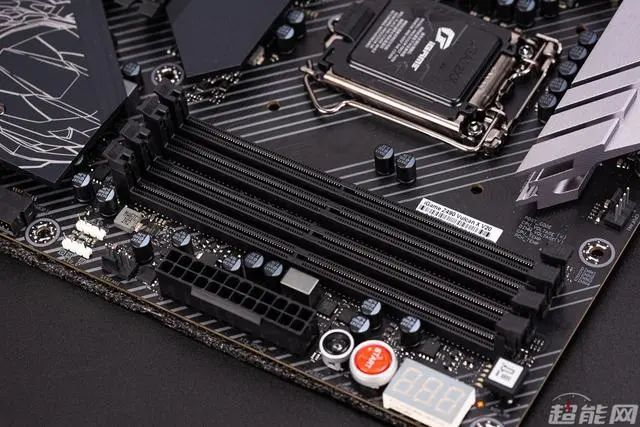

iGame Z490 Vulcan X拥有标准的四条内存插槽，最高可以支持到DDR4-4000。旁边的插槽标记并没有说明优先级，这款主板很可能使用的是T-Topology布线，拥有良好的内存兼容性。

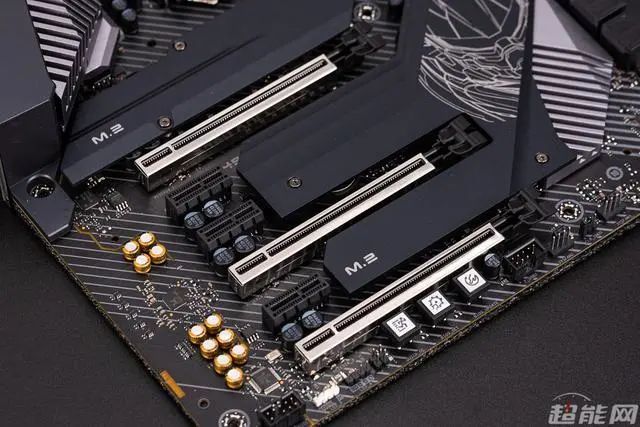

考虑到用户的扩展性需求，iGame并没有吝啬地只提供两根x16的PCIe 3.0插槽，而是提供了三根完整长度的PCIe插槽，并且它们全部都有金属装甲覆盖。不过由于平台的限制，其中前两根PCIe插槽在一起使用时会平分直连CPU的16条PCIe 3.0总线，最后一根PCIe插槽来自于PCH，带宽为PCIe 3.0 x4。另外，为了方便用户继续扩展主板，它还提供了三根PCIe 3.0 x1插槽。
背板扩展：四个USB 3.2 Gen 2接口

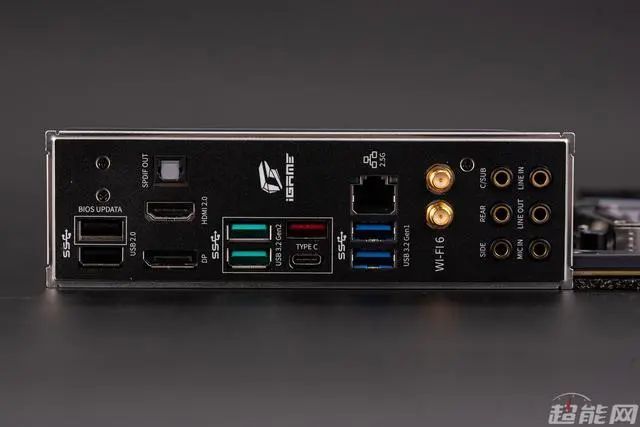

iGame Z490 Vulcan X在背板上提供了8个USB接口，其中2个是USB 2.0规格，2个是USB 3.2 Gen 1规格，而其余的三个Type-A和一个Type-C口都是USB 3.2 Gen 2规格的，支持10Gbps的传输速率。此外，还有HDMI 2.0和DisplayPort这两个为核显提供的显示输出接口。网络支持方面则是全面升级，由于用上了新一代2.5Gbps网卡，RJ-45网口是2.5GbE规格的，而无线网络是Wi-Fi 6规格的。音频方面，由声卡提供了SPDIF光纤输出和6接口8声道的输出。

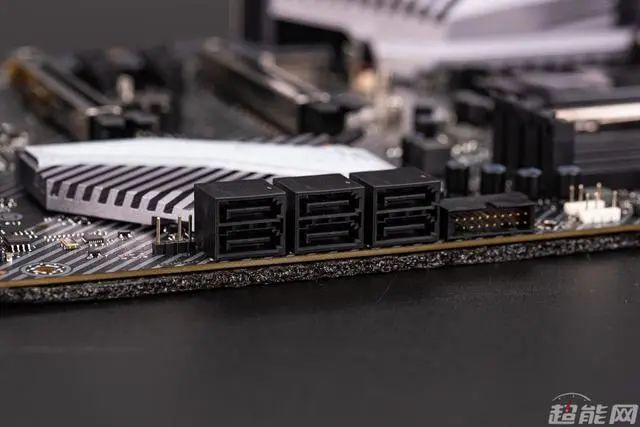

不与主板M.2冲突的6个SATA接口
Intel为PCH设计了一套叫做Flexible I/O的IO扩展系统，其中部分SATA口会与M.2接口共用PCH的PCIe总线，比较常见的情况就是在M.2接口有插入NVMe或SATA设备时，主板上的某几个SATA接口会进入不可用的状态，有时这会对用户的使用产生不便。

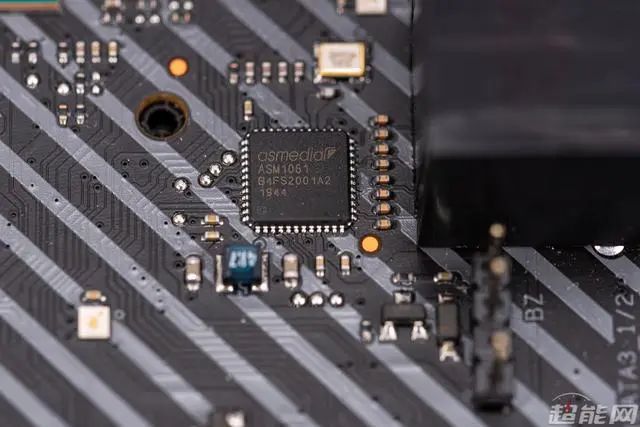

iGame为了保证用户能够使用全部的6个SATA 3.0接口，在主板上加入了一颗ASM1061芯片，它支持从PCIe 3.0 x1转接出两个SATA 3.0接口，不管主板上插入了几个M.2存储设备，用户都能够完整使用全部的6个SATA 3.0接口。
在SATA口旁边，带有一个前置USB 3.0扩展接口，可在机箱上提供两个USB 3.2 Gen 1接口。
主板集成各种功能按键

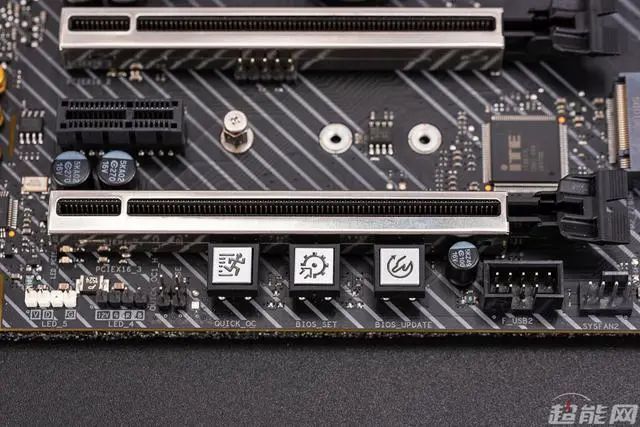

主板板载了多枚实用按键，在底部有快速超频、一键进入BIOS和BIOS升级这三个实体按键。

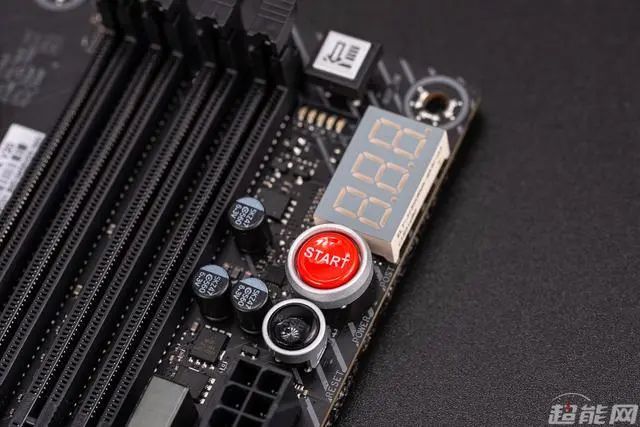

而在内存插槽附近则是集成了电源开关和重启按钮，让用户在没有装机的情况下无需短接即可启动系统。而带有一个三位数码的Debug灯，可以有效帮助用户确定硬件的问题。
供电区域散热
Comet Lake-S处理器因为在原有基础上为酷睿全系列解锁了超线程特性，在满载时这些处理器对供电有着比以前更高的需求量，而顶级的Core i9-10900K更是多了两枚核心，更加吃电了。在高负载情况下，主板的供电系统发热量会非常大，此时一个高效的散热系统是必不可少的。

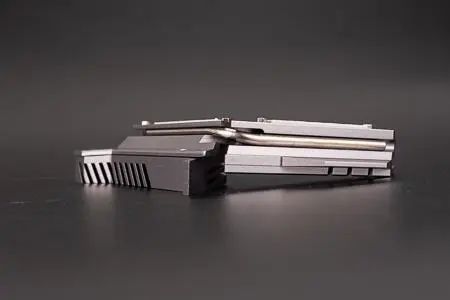

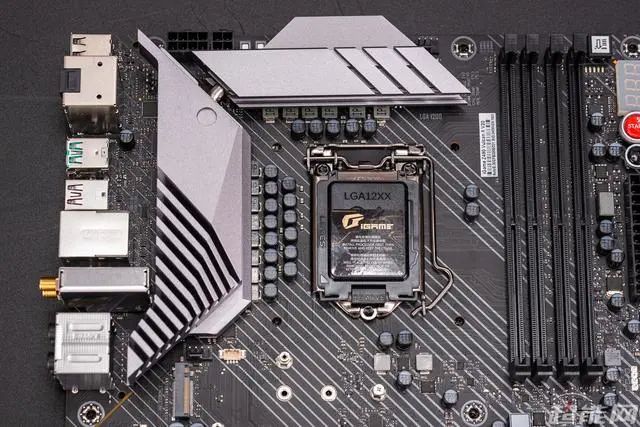

iGame Z490 Vulcan X为供电区域配备了一块大型散热模组，它由两部分构成，中间通过一根6mm的热管连接。

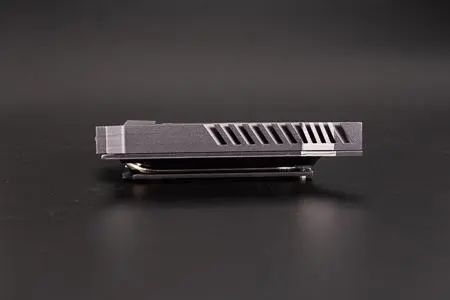

6mm的热管主要用于平衡供电系统的温度，散热片上部有较多的开口，能够增大与空气的接触面积，增加热交换的量。
M.2散热片

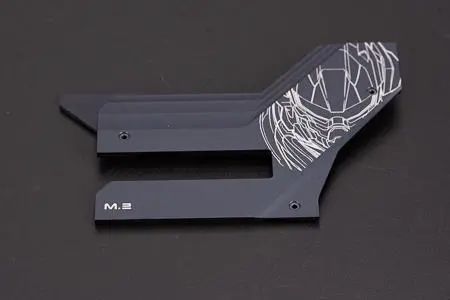

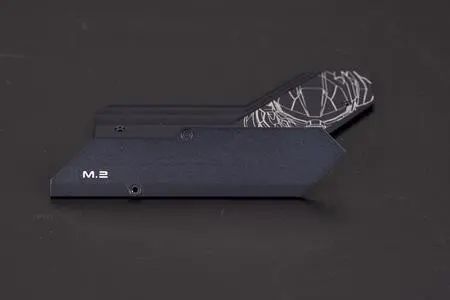

主板配有两块M.2散热片，它们都是一体压铸成型的高强度、高硬度金属散热片，其中第二片的面积更是能够覆盖小半张主板，与空气有较大的接触面积，能够确保让PCH芯片和M.2存储设备在合理温度下工作。
灯光

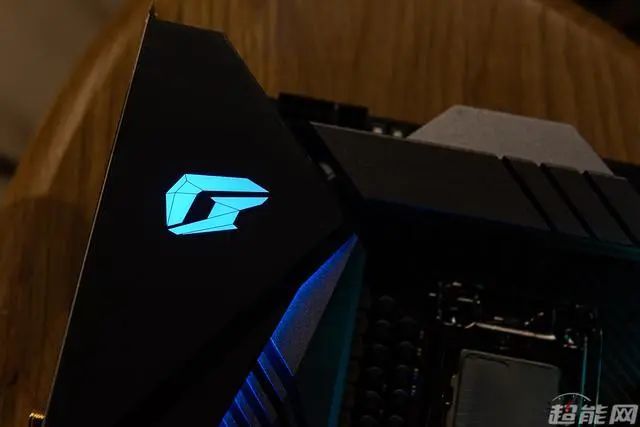

iGame的Logo灯
PCH区域，在散热马甲下藏有RGB LED

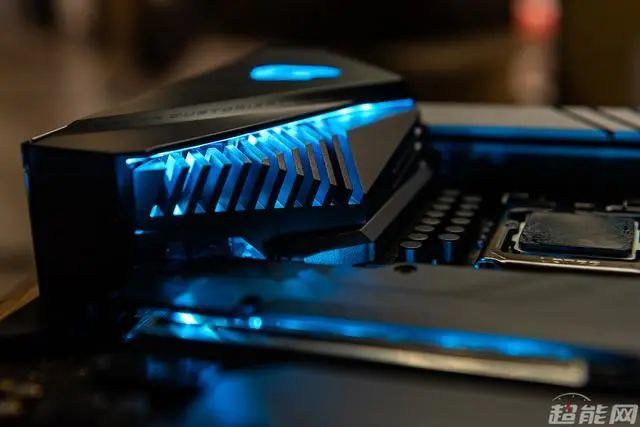

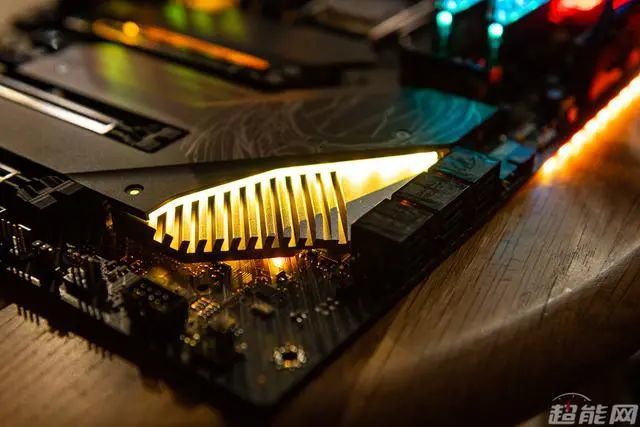

电源区域的散热装甲灯光

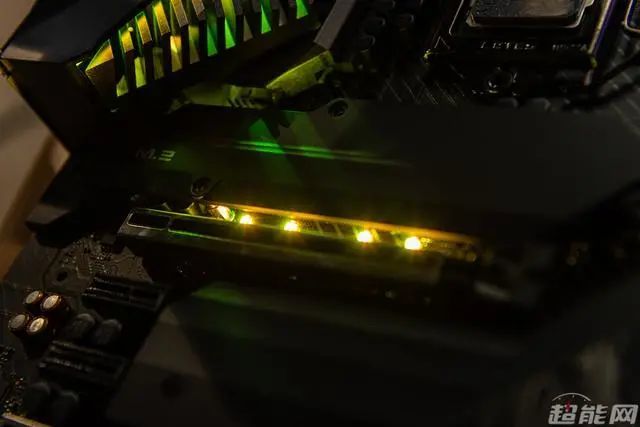

在第一片M.2散热装甲下面也置有四枚RGB LED。
iGame Z490 Vulcan X主要设计了四个灯光区域，分别位于供电区、PCH区、内存插槽旁和第一条M.2下。默认使用渐变的灯光效果，RGB灯光在供电区和PCH区域透过散热片映出，相当耐看。
主板其他细节与拆解12+2相数字供电

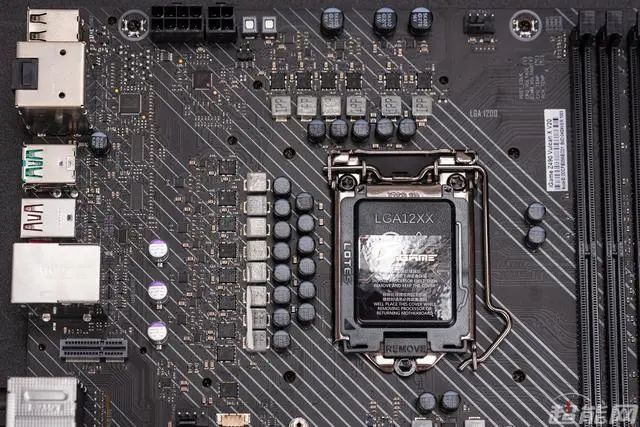

iGame Z490 Vulcan X的供电相数属于中规中矩的12+2相，其中用于CPU内核供电的12相是通过倍相而成。

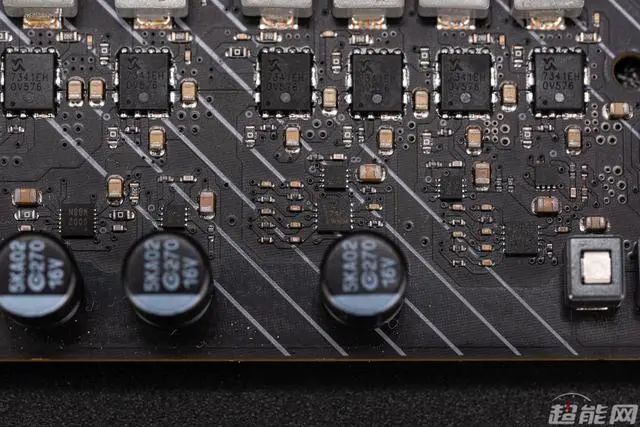

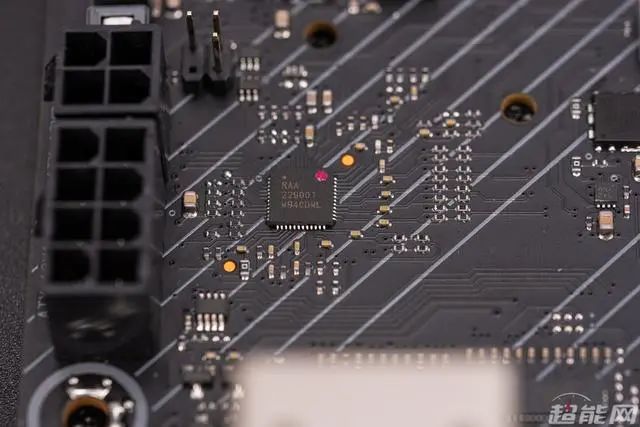

主板使用的MOSFET Driver为瑞萨的RAA 229001（RAA220002），查询其技术文档可知，这枚Driver最高可支持6+2相供电，这里使用了倍相器将6相扩展成了12相，倍相器是同样来自于瑞萨的ISL6617A，每相的MOSFET使用的是来自于Sinopower的SM7341EHKP，这是一枚DrMOS，上桥电流承受能力为24A，下桥的电流承受能力为44A。这些元器件最终构成12+2相的供电。
音频区域

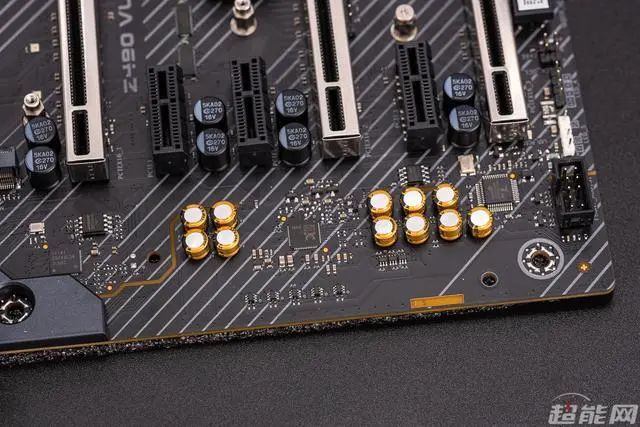

iGame Z490 Vulcan X的音频IC是常见的Realtek ALC1220，电路设计上搭配了多颗来自nichicon的高品质电容，有助于提高输出音频的质量。
无线网卡

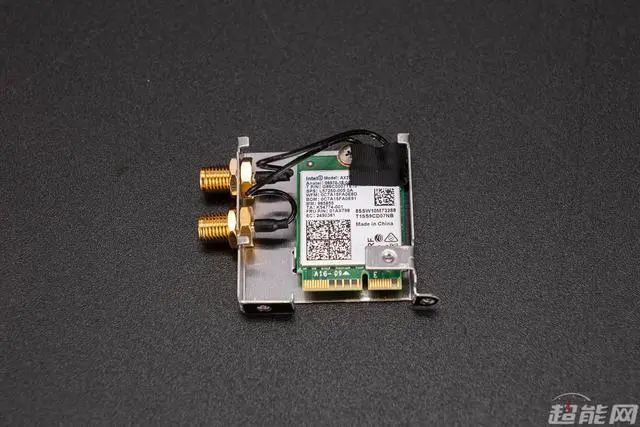

iGame Z490 Vulcan X的无线网卡是常见的支持Wi-Fi 6的Intel AX-200网卡，网卡本体被固定在小的屏蔽盒中，通过M.2 E Key与主板相连，这也意味着用户未来是可以自行更换上更好的网卡的。
主板BIOS介绍

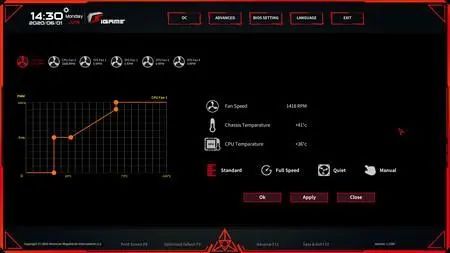

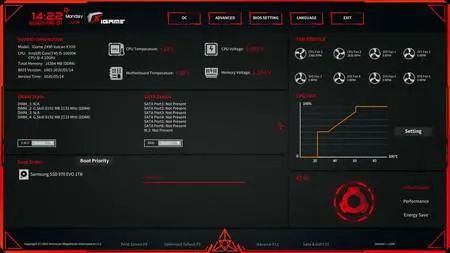

此次的iGame Z490 Vulcan X采用了全新设计的BIOS界面，主界面上有整个系统状态的监控信息，包括CPU温度、电压，主板温度和内存电压、DRAM和SATA插槽信息等。在右侧还可以看到有对当前风扇转速的监控，另外还配有一个EZ OC功能，可以一键调节当前平台的工作状态。

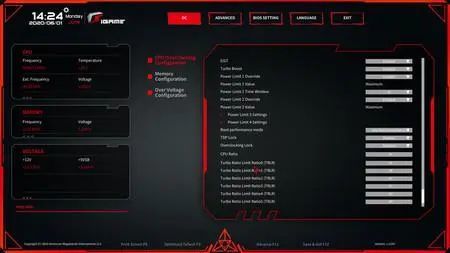

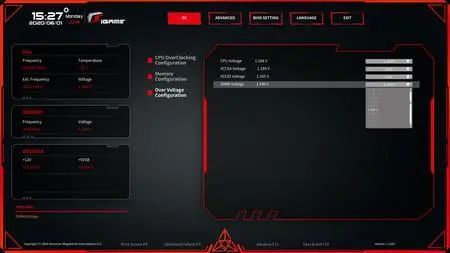

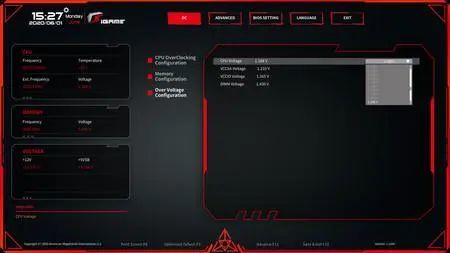

BIOS的基本功能还是比较全的，在OC大选项卡中可以对处理器和内存进行超频相关的设定，在Advanced选项卡中则是对主板各项功能特性的设定。需要指出的是，在OC选项卡的电压设定中，目前还不能够通过手动输入的方式调整电压，并且没有防掉压相关的选项，有待后续改进。

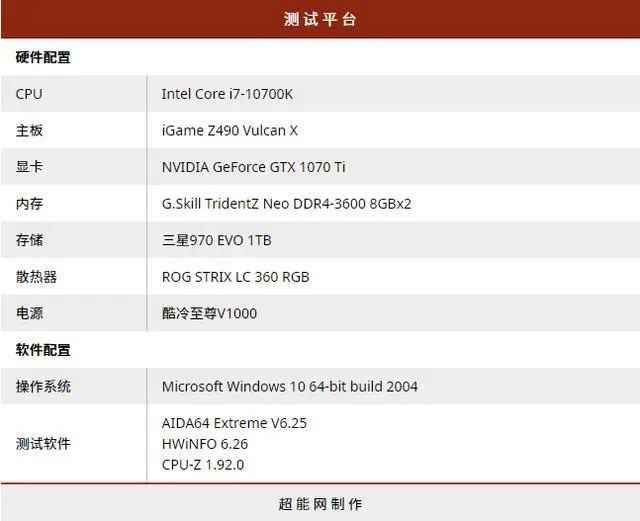

测试
超频测试
考虑到我们这颗Core i7-10700K的体质，在BIOS中进行设定时将全核倍频设定在50x，CPU电压设定在1.35V，可以稳定进入系统。

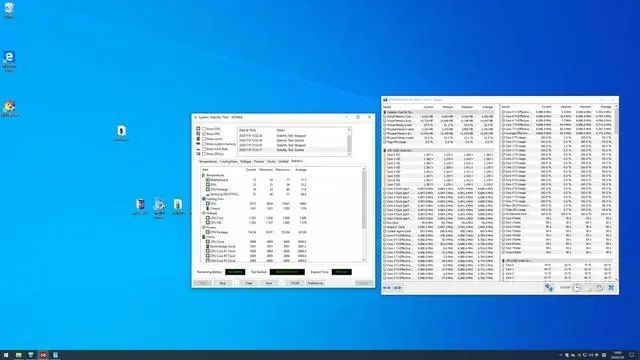

在这个情况下面对平台进行AIDA64 FPU烤机测试，整体平台运行相当稳定。

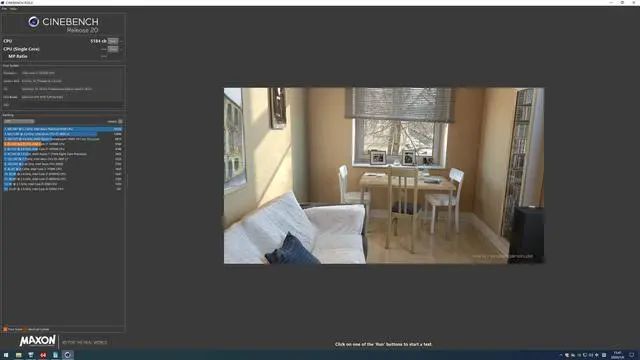

此时的Cinebench R20跑分比默认情况下高出约5.6%。

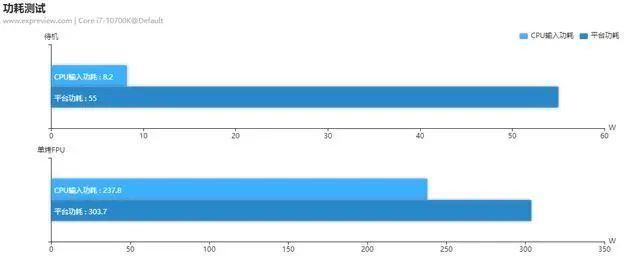

供电测试
我们从十代酷睿首发评测开始加入了对主板供电的测试项目，使用专用工具直接获取主板CPU供电口的输入情况。
供电测试在默认情况下进行，没有对CPU进行超频，从结果来看，iGame Z490 Vulcan X的供电需求与其他Z490主板没有什么大的差别。
总结：在各方面都较为均衡的Z490主板
iGame Z490 Vulcan X是采用全新设计语言的新一代iGame顶级主板，主板的整体用料不错，倍相而成的供电部分比较扎实，用来搭配Core i9-10900K是没有问题的。其它方面，iGame Z490 Vulcan X搭载了Intel I225-V+AX-200这样的网卡组合，连接性上可保证在未来很长一段时间内是不落伍的，遗憾的是，主板并没有提供前置的USB-C接口。
而对于主板的BIOS，从整体界面上可以看到iGame进行了很大的修改，很适合使用鼠标进行操作，不过新版BIOS还存在一些问题，超频功能也稍有缺失，这些地方有待后续版本的改进。总的来说，这是一块在各方面较为均衡的Z490主板，并没有很明显的短板，为主流级别的消费者提供了一个合理的购买选项
