大家都知道，2020年4月30日，英特尔解禁了今年重磅新品：400系列芯片组，包括Z490、B460、H410，这些全新的芯片组是专门为英特尔桌面端十代酷睿处理器所准备，比起上代的主板，这次400系列主板最大的改变就是更换了插槽，LGA1200插槽的加入意味着400系列芯片组已经不能搭配前代（8、9代）酷睿处理器来使用，用户需将板U整套升级才可以使用，感兴趣的朋友不要错过了。
Z490主板
01华硕ROG MAXIMUS XII EXTREME外观
笔者这次拿到了华硕ROG MAXIMUS XII EXTREME（简称ROG M12E）主板，这款主板基于这次400系列的旗舰Z490芯片组打造，EXTREME也是华硕ROG系列中的旗舰型号，专门为信仰发烧游戏玩家打造。ROG M12E的供电这次也达到了16相，与HEDT平台的X299系列旗鼓相当了，而且最新的WiFi6网卡、万兆网卡、8层PCB以及双雷电3接口这款主板都支持和拥有，此外各种ROG独家黑科技也都应有尽有，可谓是诚意满满。

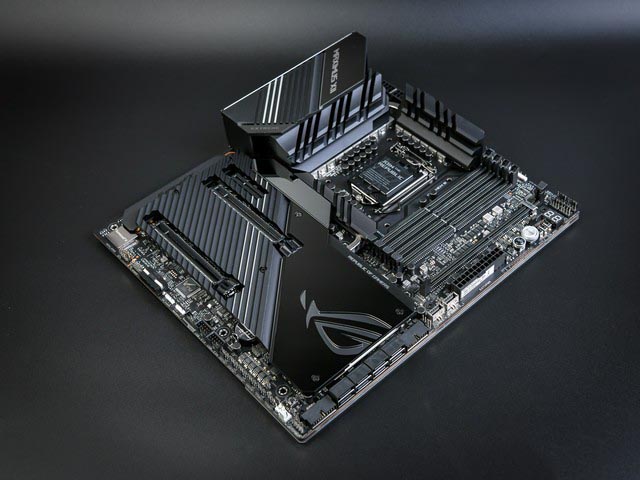

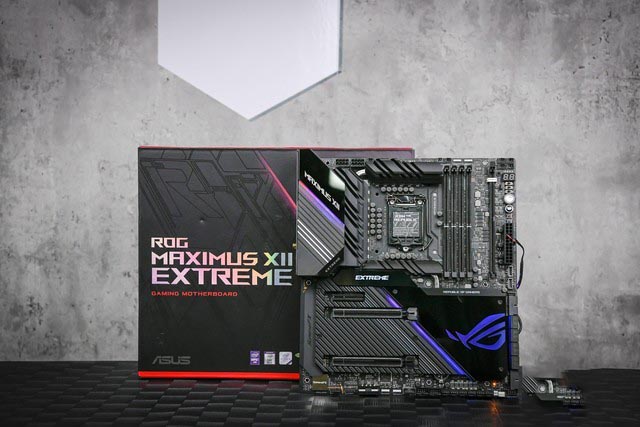

华硕ROG MAXIMUS XII EXTREME

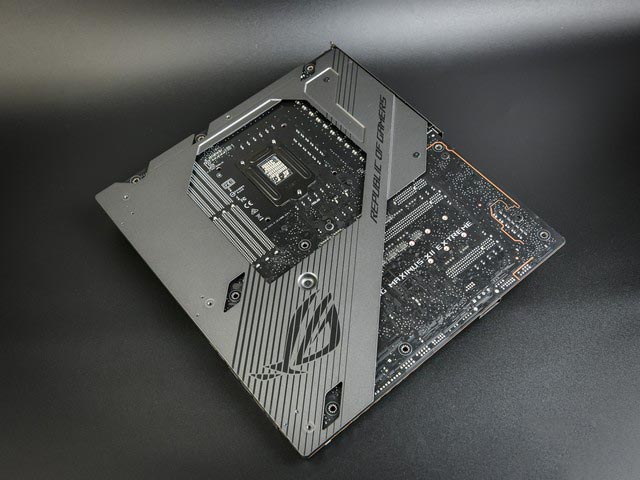

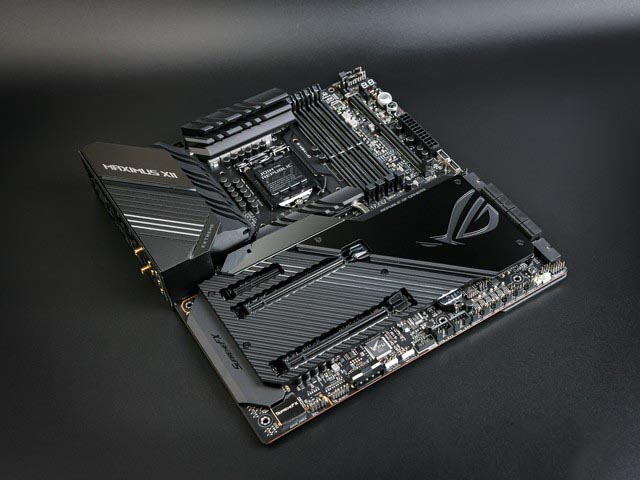

华硕ROG MAXIMUS XII EXTREME这次使用了全覆盖式散热，从VRM区域到M.2再到南桥芯片组全部被ROG金属散热装甲覆盖，这可比上代M11E厚实了不少，而且ROG M12E在主板背部也覆盖了大面积的金属背板，除了能起到很好的保护作用，因为金属的导热性强，还有一定的辅助散热能力，同时背板还加入了RGB灯光。
金属背板
在I/O接口上方的灯光区，这次华硕ROG MAXIMUS XII EXTREME做的比较低调，没有有光污染，主板的整体的灯光也与其他ROG系列主板一样支持AURA SYNC神光同步，因为板载第二代可编程ARGB灯带接针，它可与其他设备一起进行灯效联动，

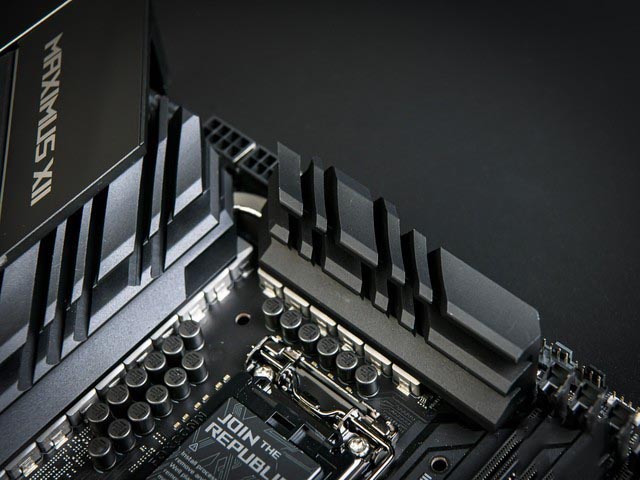

这次华硕在VRM散热上下了很大功夫，十代酷睿旗舰酷睿i9-10900K拥有5.3GHz的最大睿频能力，对主板供电和散热都有很高的要求，为了保证用户能充分发乎十代酷睿的性能，这次华硕ROG MAXIMUS XII EXTREME准备了两个超大散热鳍片并且使用了U形热管链接，散热器鳍片下方也准备了高品质导热贴，来降低MOSFELT的发热。
散热鳍片

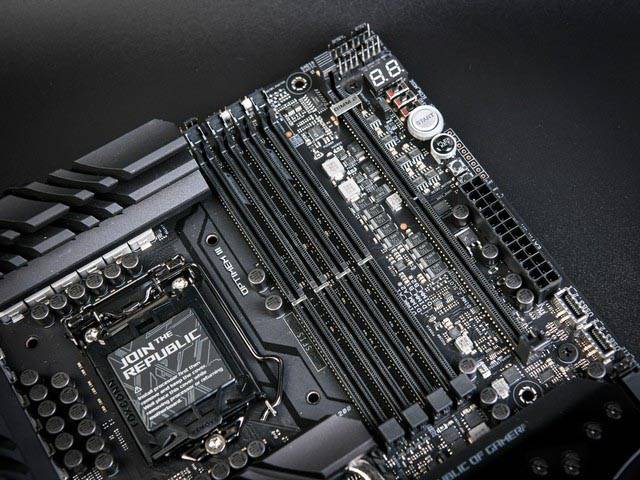

华硕ROG MAXIMUS XII EXTREME准备了4根内存插槽，最大支持128GB，因为使用了华硕特有的OptiMemIII 第3代内存优化技术，这次内存在超频后频率可达DDR4 4800MHz+，OptiMemIII 第3代内存优化技术相当强大，M11E的时候还只是第二代，这项技术可以提高信号完整性，减少干扰信号，并且提高内存兼容性和超频空间。
内存插槽

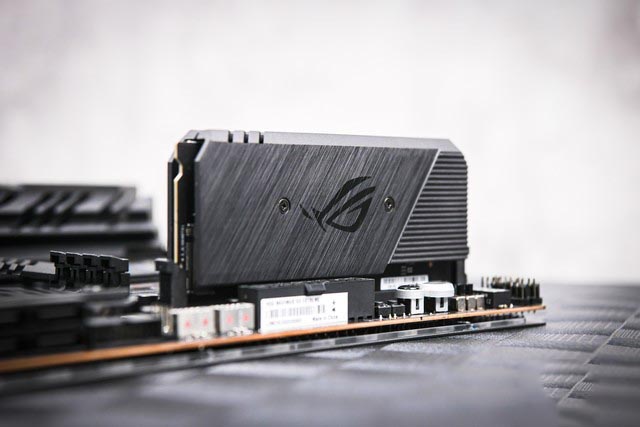

内存插槽旁边是一个ROG DIMM.2插槽，在配件中你会找到一个DIMM.2转接口，里面可以拓展额外两个M.2插槽。
ROG DIMM.2

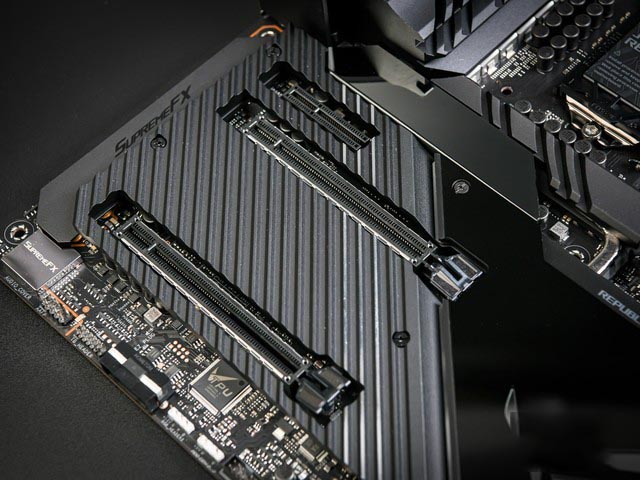

与上代不同的是，华硕ROG MAXIMUS XII EXTREME这次只有两个PCIE长插槽，均为X16模式，而且均装备了金属保护装甲，防止显卡插拔意外造成损坏，取消了上代不带金属装甲的PCIE 3.0x4插槽，应该是分给了SATA通道。
显卡插槽

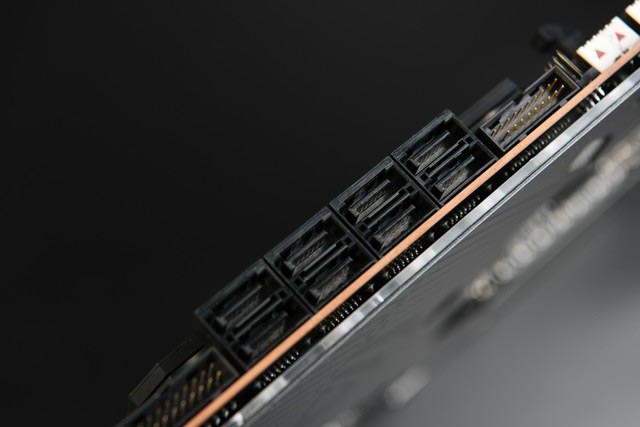

因为这次华硕ROG MAXIMUS XII EXTREME拥有了8个SATA接口，上代M11E只有6个。而M.2插槽隐藏在了散热装甲下方，算上DIMM.2模块的两个M.2插槽，这款主板总共拥有支持4个M.2接口。
华硕ROG MAXIMUS XII EXTREME

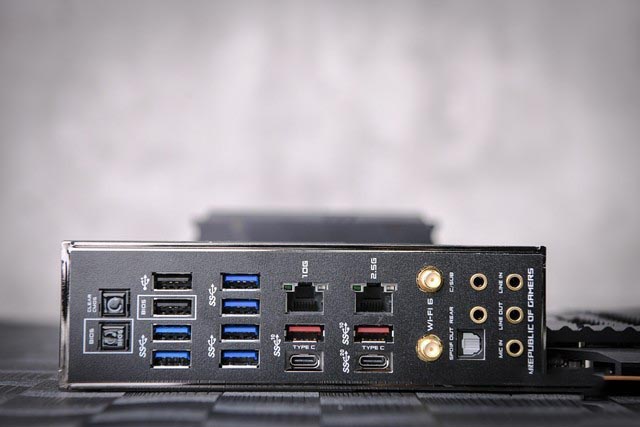

这款主板在I/O区域预装了ROG一体化I/O背板，拥有防尘防静电的效果，拥有2个USB 2.0接口，6个USB 3.2 Gen 1接口，2个USB 3.2 Gen 2接口，一个USB 3.2 Gen 2x2Type-C接口以及USB 3.2 Gen 2Type-C接扣，还用用于BIOS还原的快捷按钮和最新的WIFI 6接口也都在这里
I/O接口

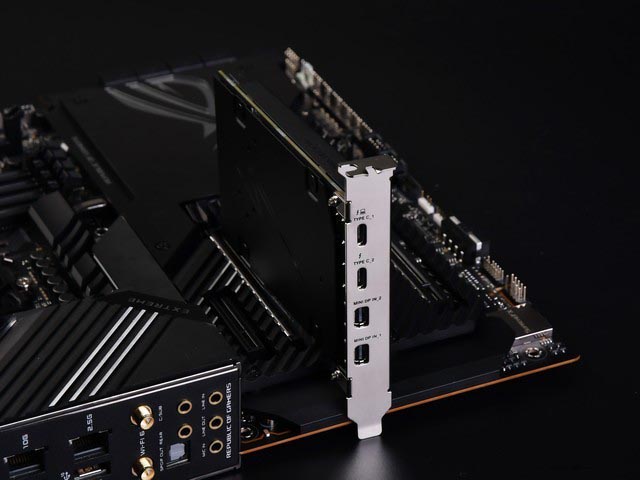

华硕ROG MAXIMUS XII EXTREME这次还特别在配件中准备了雷电3扩展卡，雷电3接口在外观上和USB Type-C无异，支持正反插，非常方便，此外雷电三传输速率高达40Gbps，是USB3.1Gen 2（10Gb/s）的4倍，雷电3接口特点是一口多用、化繁为简，这让M12E如虎添翼，为内容创作以及多屏互联等工作提供极大助力。
雷电3扩展卡
这次华硕ROG MAXIMUS XII EXTREME一个LiveDashOLED系统状态显示屏，2英寸大小，不仅可以监控CPU温度、频率、风扇转速、故障诊断等信息，还支持显示个性化图文信息。
LiveDashOLED
华硕ROG MAXIMUS XII EXTREME在内的ROG系列这次加入了AI智能优化技术，可以看做上代的AI智能超频超级加倍板，不仅包括了AI智能超频还额外加入了AI智能散热以及AI智能网络。
AI智能超频技术我们不陌生了，这项技术可以根据当前平台散热系统、供电系统以及CPU提供合适的配置方案来超频，并且通过机器学习推荐配置方案相关设置。
而华硕AI智能散热可以可更精密地控制风扇和温度，减少系统风扇噪音，把握静音和散热的平衡点，AI智能网络则可高效优化你的网络设置。通过智能分来优化网络，降低游戏延迟。并且还可以根据你的使用偏好，智能调整应用带宽，确保网络使用稳定快速，还拥有智能学习的能力。
02华硕ROG MAXIMUS XII EXTREME拆解

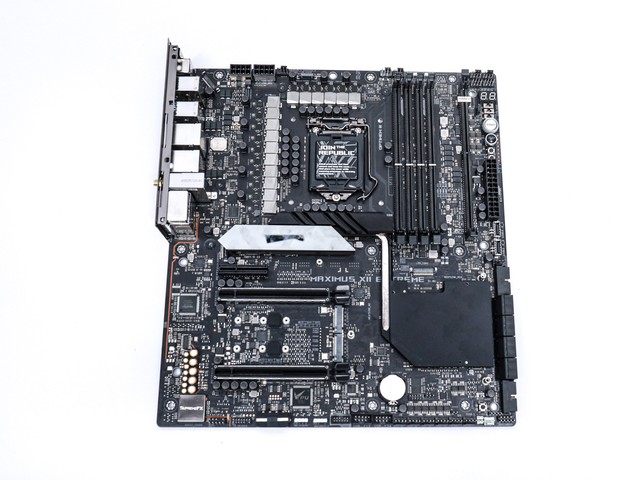

我们对ROG MAXIMUS XII EXTREME进行了拆解，因为全覆盖式散热装甲的加入，这次的拆解还是稍微有些费力，这款主板的大小是30.5cm x 27.7cm，是EATX大小，购买时要注意兼容的问题。
拆解

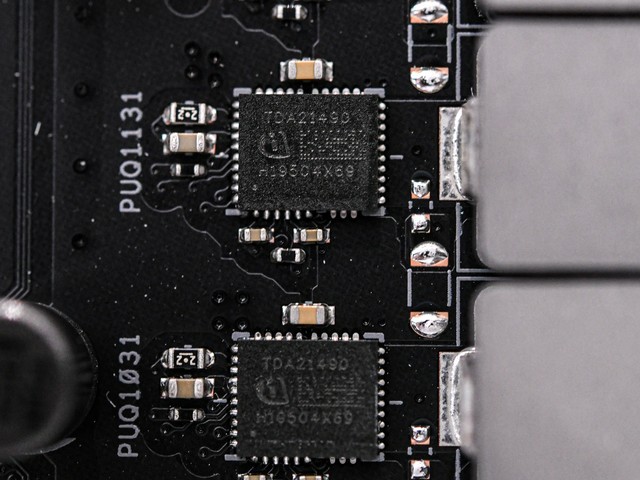

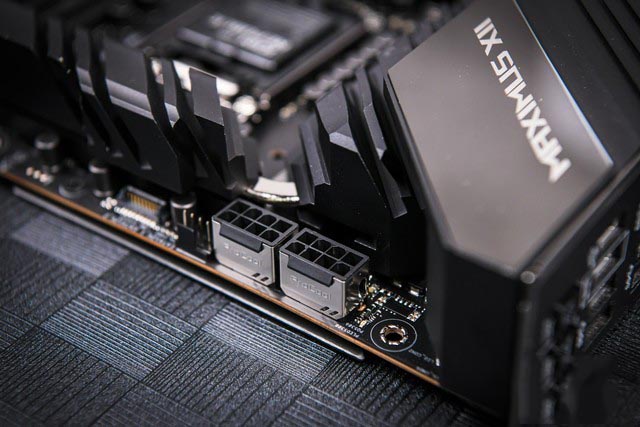

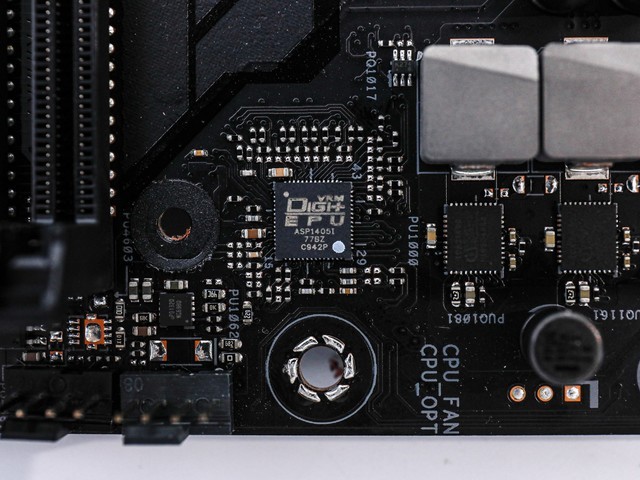

ROG MAXIMUS XII EXTREME供电十分强大，总共拥有16相供电，PWM控制器使用了ASP14051是英飞凌IR35201的华硕定制版，在上代的ROG高端主板中也经常见到，MOSFET也是英飞凌出品的TDA21490，单相电流输出高达90安培，意味着这款主板的总共点达到了惊人的1440安培，是目前顶级的主板供电方案，基本赶上HEDT平台的主板了。同时在供电接口上这款主板使用了ProCoolII高强度电源实心接口，还有金属装甲保护，保证了供电稳定。
ASP14051
TDA21490
供电接口

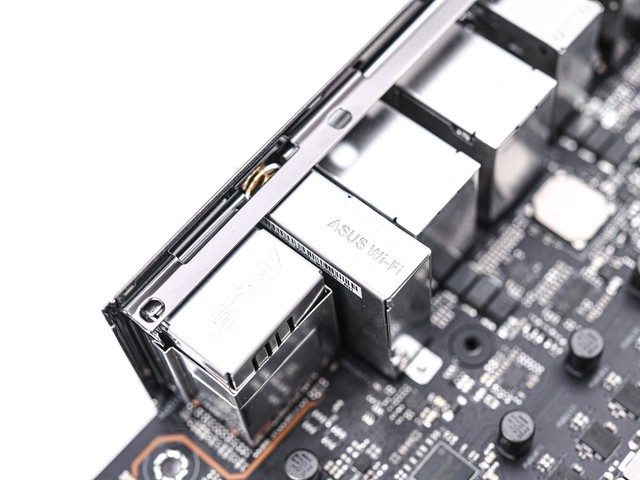

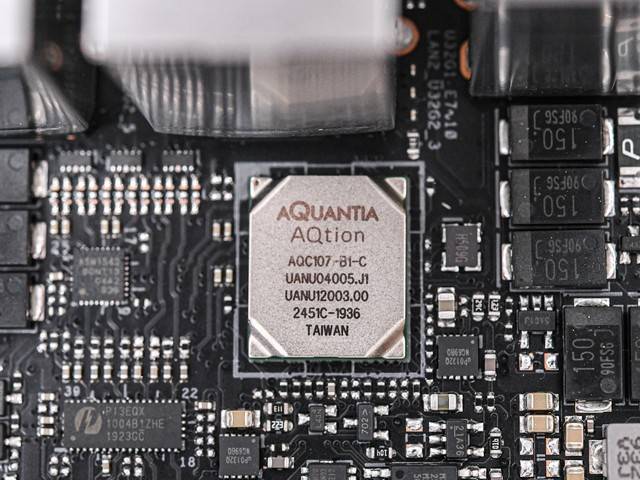

在网卡上这款主板搭载了AQUANTIA出品的AQN-107万兆网卡以及Intel I225-V 2.5Gb网卡，此外还板载了最新的WiFi6无线网卡。
AQN-107
WiFi6无线网卡

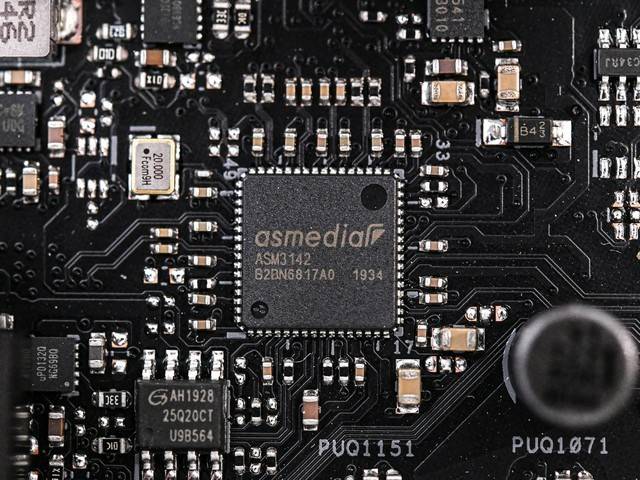

USB 3.1控制芯片是ASMedia的ASM3142。
ASM3142

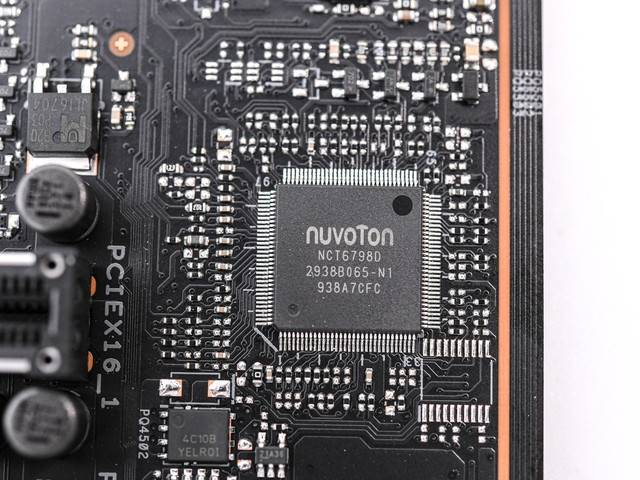

监控芯片使用了NUVOTON家的NCT6798D。
NCT6798D

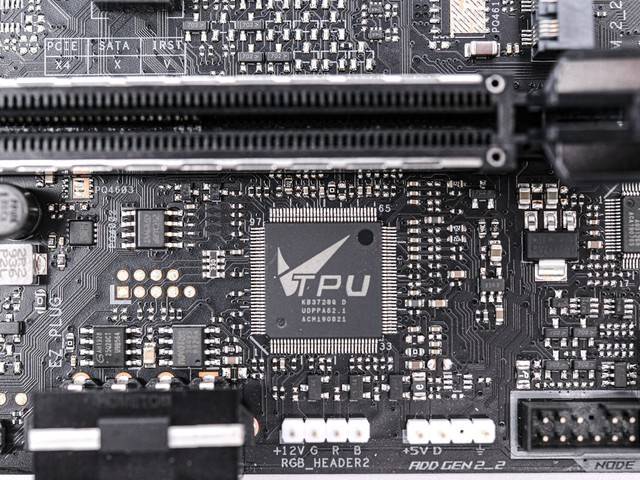

TPU芯片型号为ACM90821
TPU芯片

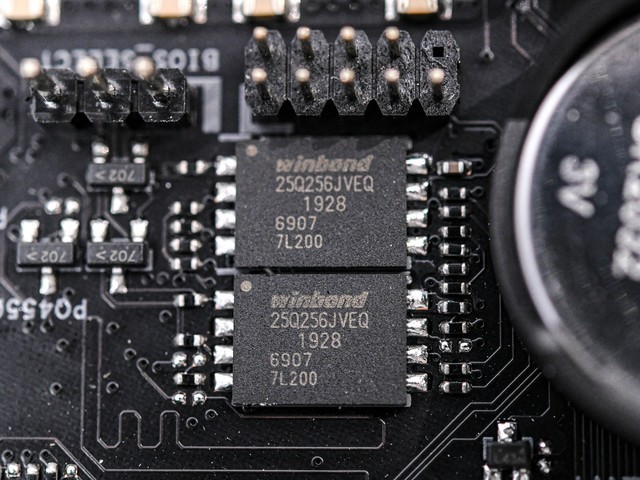

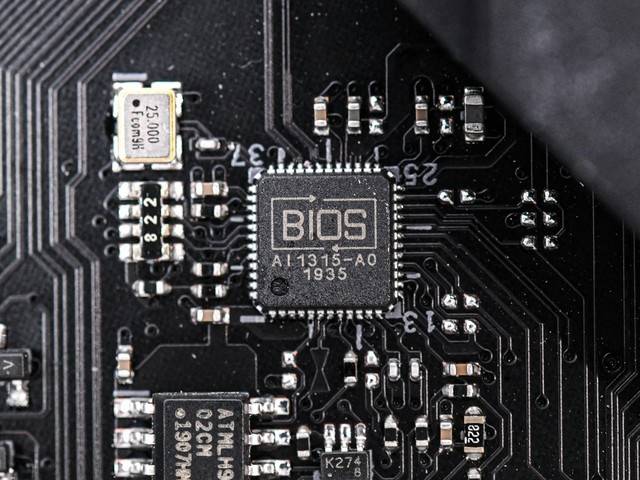

这款主板还使用了双BIOS设计，芯片是两个WINBOND W25Q256JVEQ，而用于USBBIOSFlashback技术的芯片型号为AI1315-AO。
AI1315-AO
W25Q256JVEQ

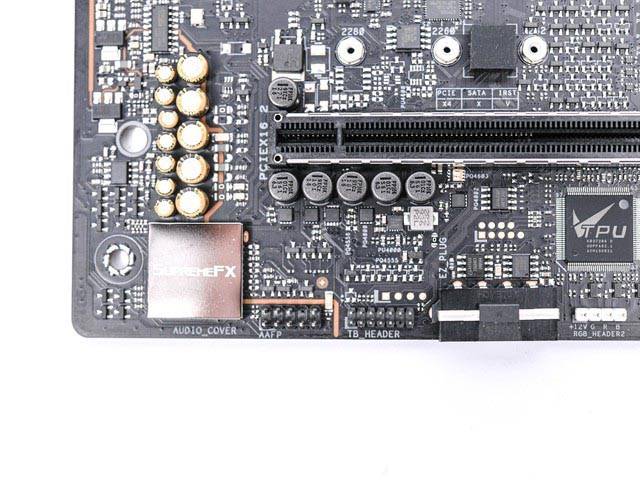

在音频上，这款主板使用了我们熟悉ROG SupremeFX S1220，支持7.1 s声道，具有听声辩位的能力，并且使用了ESS ES9023P DAC 作为解码。
ROG SupremeFX S1220
总的来说，这次华硕ROG MAXIMUS XII EXTREM确实下了血本，做工用料都达到了新的高度，90A的单相输出相当令人期待，AI智能优化技术等黑科技也一应俱全，软硬兼施法力无边。
03总结
华硕作为全球主板的领导品牌，ROG系列的产品一直受到全球各地游戏发烧友的追捧，华硕ROG MAXIMUS XII EXTREME等ROG新品Z490的推出，WiFi6网卡、万兆网卡、8层PCB以及双雷电3接口和各种独家黑科技的加入，让我们再一次见识到了华硕的实力，遗憾的是目前十代酷睿的性能还没有解禁，我们现在还不能将这款主板的全部实力展现出来，不过16相总供电和单相90A的的电流输出可以预见这款主板在超频时的潜力，嗯，当然价格我也已经有感觉了。

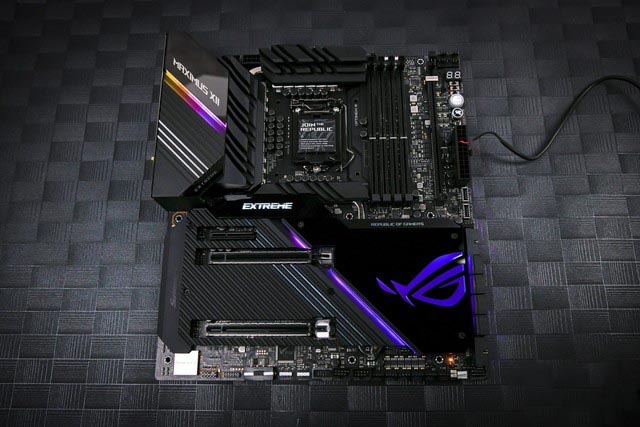

华硕ROG MAXIMUS XII EXTREME
虽然华硕今天虽然发布了ROG玩家国度、ROG STRIX猛禽、TUF GAMING电竞特工、PRIME大师，以及全新推出的PRO ART创艺国度系列近20款新品Z90主板，但这些主板还是要等到5月6日才开始预售，大家可以期待一下。
不过Z490整体毕竟是是旗舰芯片组，虽然对于高端的十代酷睿还是得需要这个芯片组主板才能发挥实力，但如果你对高端主板不感兴趣也不用担心，后续还有中端性价比和入门的B460、H410会发布，可以搭配酷睿i3和i5处理器使用，不是游戏发烧友的话，现在也不必着急购买。
