通过这段时间的交流，琪琪知道了大多数同学是不玩超频、不玩高要求游戏的“老实”人。而且不少“老实”人准备在最近花钱买电脑。今天我就要偏一下心，为这个数量最为庞大的用户群补补课，讲讲主板稳定的基石——供电模块。
供电模块是什么
供电模块就是一些为主板各个接口、部件供电的元器件的集合，作用就是为硬件提供稳定的电流，它和主板的稳定性息息相关。但主板厂商为了利润通常都会对这些小东西下手。负责任一点的厂商，会从主板上“拿”走一些元器件，然后对主板进行多次测试，直到主板成本和稳定性达到了厂商和消费者接受的程度才进行量产。这类做法我们可以认同。而不负责的厂商，就会过于考虑眼前利润，这样就会导致主板使用环境稍微差一点，电脑就会死机、重启。
供电模块在哪里

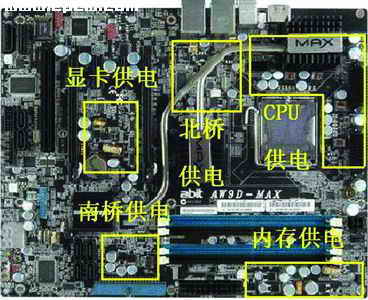

主板上的这些供电模块，一般都在供电目标部件或者接口的附近（图1），而且供电模块的名字也是和接口所插硬件或者供电目标部件有关，比如为CPU供电模块就在CPU插槽附近，取名为CPU供电模块（图中简称CPU供电）。
主板上重要的几个供电模块位置
基础篇识别元器件
要学好供电模块，首先要了解组成它们的元器件，如果说供电模块是主板稳定的基石，那么元器件就是主板稳定基石的基石。
供电模块三合一
一般来说，供电模块是由电容、电感线圈、场效应管（MOSFET）组成的。其中电容是最容易被厂商“拿”走或者替换的。因为电容有品牌和种类之分，所以厂商可以任意挑选品牌和种类不同的电容以节约成本。目前，口碑不错的电容主要是日系电容，比如三洋、松下、红宝石等。品牌电容的性能和稳定性是非常不错的，所以它常常被用来做CPU供电模块的电容，只不过好的电容成本不会低，所以厂家也不会在普通主板上大量使用。

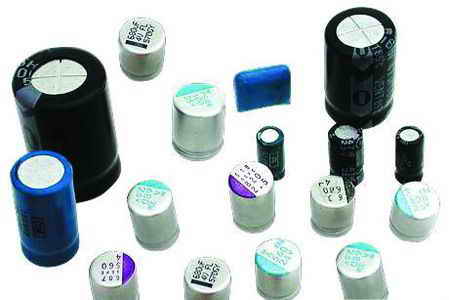

和品牌一样，电容种类也是比较多的，比如固态电容、电解液电容、钽电容等。它们的身价也是和性能、稳定性的好坏有关。比如固态电容就有稳定性好的特点，在高温高压下，仍然可以发挥正常性能。而电解液电容就不如固态电容那么强了，如果是在较为恶劣的工作环境下，就会出现爆浆的情况。只不过现在的电容爆浆出现频率没有以前那么高了，这和厂商们注意了为CPU供电模块用好料有关。区别固态电容和电解液电容非常简单，一般来说，电解液电容头上有 “K”或者“＋”的字样（图2）。
小贴士：虽然传统的识别电容方法仍然可行，但已经有一些电容“不守规矩”了。比如口碑不错的富士通固态电容就在自己的头上弄了个“K”符号。
带“＋”和“K”字符号的电容是电解液电容
固态电容一般表面光滑，没有符号

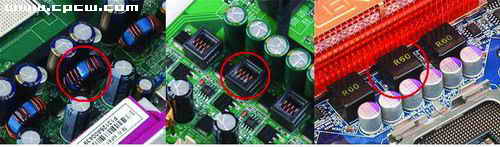

电感线圈就没有电容这么复杂，常见的电感线圈有开放式、半封闭式、全封闭式（图3）三种。半封闭式电感和全封闭式电感防电磁波辐射性能较强，使用防电磁波辐射性能更强的电感可以为主板提供更高的电压精度以及更好的超频能力。只不过现在的厂家感觉有点过于夸大封闭式电感带来的好处。其实，它们对超频性能的影响较为有限，对于我们这些“老实”的同学来说，并没有什么影响，所以我们也不必太在意电感线圈类型。
从左到右：开放式电感、半封闭式电感、全封闭式电感

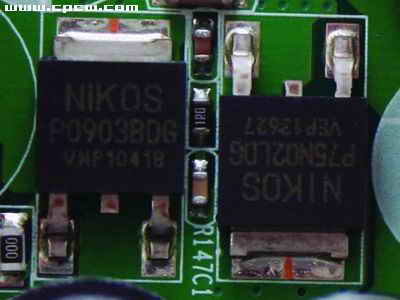

相比要分品牌、种类的电容和电感线圈，场效应管（MOSFET）是最为简单的，它一般就和电容、线圈在一起。它的作用就是控制电压和电流，把它们都转换为CPU所需的值（图4）。
#p#
提高篇 识别电路
第一部分我们一起学习了电容、电感线圈、场效应管的基础知识，接下来我们要把这些知识运用到识别电路中去。
1.CPU供电模块关注多，识别难
通过媒体和商家的努力，CPU供电模块已经引起消费者重视。我们平时听到的几相供电就是指的CPU供电模块有几个回路，这些回路是通过并联实现的。因为CPU最高耗电量是一定的，为CPU供电的相数越多，那么每个回路的供电压力就要小一些，这样的话当需要超频的时候，供电电路就可以提供更多的电量。
其实以前区分有几个回路还是比较简单的，因为标准的单相供电是由两个电容、两个场效应管、一个电感线圈组成的。而现在的一部分厂商为了做得与众不同，会多多少少“变化”一点，这就为同学们识别供电模块增加了难度。下面我们通过对比，找找识别供电电路有几个回路的小窍门。
标准识别法

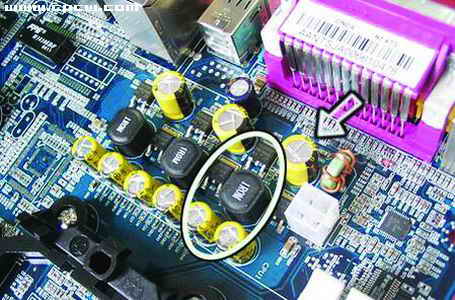

如图5，这是一个标准CPU供电模块，圈起来的部分刚好就是两个电容、两个场效应管、一个电感线圈，它们组成了一个回路。然后我们可以看到它的旁边也有两个类似“回路组”，所以就一共有三个回路，这样我们可以判断这块主板是三相供电。需要提醒的是大家按照传统方法识别电路相数的时候，不要把箭头指的这个电容一起计算在内了。
灵活识别法

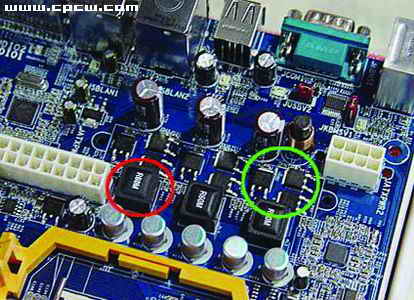

比较图5和图6，大家会发现图6一共有9个场效应管。从布局上看，9个场效应管整齐地被分成了3组，每组由3个场效应管组成（绿色圈）。这是几相供电呢？因为它不符合传统的场效应管是偶数的识别法，所以让不少同学疑惑。一般这个时候我们要找找其他的参考物，比如电感线圈（红色圈），电感线圈一共有3个，结合刚才识别出的3组场效应管，就确定了是3相供电。其实厂商们设计过3个场效应管在一个回路中的主板，而且为数不少。所以以后大家见到了这种不符合传统计算方法的回路不要疑惑，注意一下电容、场效应管、电感线圈三大元器件的分布和数量，就可以判断出主板是几相供电。
2.内存、显卡插槽供电模块不能全去掉

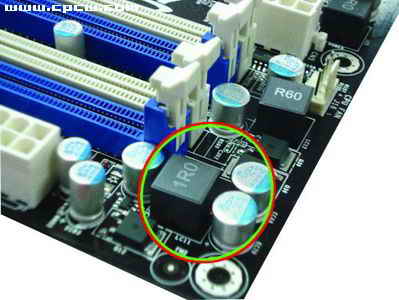

相比CPU供电模块，内存和显卡插槽供电模块是最容易被遗忘的（图7），它的存在形式也和CPU供电模块类似，特别是好的内存供电模块电感线圈、电容、场效应管一应俱全。只不过我们这些普通用户就无需这么好的供电模块，只要厂家不全部去掉，适当替换一下电容也是可以接受的。

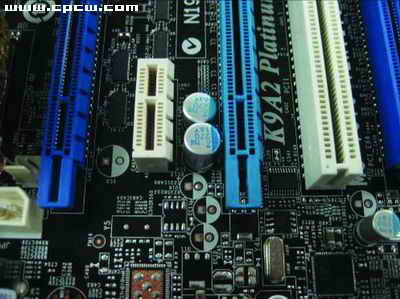

显卡插槽供电模块
内存供电模块
3.南北桥供电模块绝对不能省

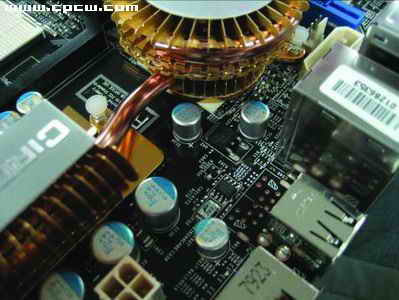

南桥和北桥的供电模块就不能和内存的供电模块一样允许省掉，因为以前我们讲过北桥和南桥的工作量比较大，这就需要足够的电量来支持。所以它们身边的供电模块即便对于普通用户来讲，都不能省（图8）。

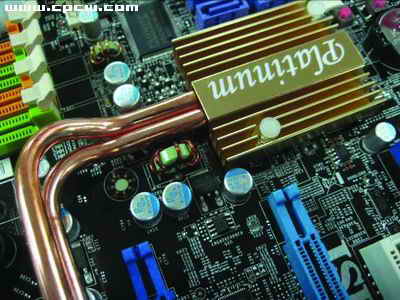

北桥供电模块
南桥供电模块
