大家都知道，QCY的产品售价集中在200元以内，同系列产品硬件配置相近，主要是在外型、无线充电功能、内部元器件和软件功能上有所区分，以较高的性价比取得了不错的口碑，并且在全球市场有着较高的销量。
近期TWS耳机入门级产品的价格被进一步压低到了六七十元，似乎全民TWS耳机的时代即将到来，今天就来拆解一款这个价位的QCY T1C真无线蓝牙耳机，看看其内部结构和用料如何。
外观方面，QCY T1C与T1系列的产品基本没有太大区别，充电盒没有盒盖，耳机为豆式入耳设计；耳机采用蓝牙5.0芯片，支持AAC/SBC音频编码，单双耳灵活切换；耳机采用按键控制，支持IPX4级防水防汗，支持安卓手机的弹窗功能和查找耳机功能。续航方面，官方宣传充电盒内置380mAh电池，可额外为双耳机充4次电，总续航20小时。下面一起来看详细拆解吧~
此前曾经拆解过QCY T1青春版真无线蓝牙耳机、QCY T1S TWS蓝牙耳机（无线充电版）、QCY T4 TWS真无线蓝牙耳机、QCY T5 真无线蓝牙耳机、QCY T5S真无线蓝牙耳机、QCY T6 真无线运动耳机、QCY Q29 TWS真无线蓝牙耳机和QCY-L2主动降噪无线挂脖耳机。
一、QCY T1C真无线蓝牙耳机 开箱
包装盒风格非常多彩，已经形成了QCY的品牌特色，这一款耳机渲染图外围的彩色图案是一盒磁带。左上角有QCY的品牌Logo，底部是产品名称“T1C TWS蓝牙耳机”。
包装盒顶部有四个彩色的图例，分别代表蓝牙连接、续航、通话和立体声。

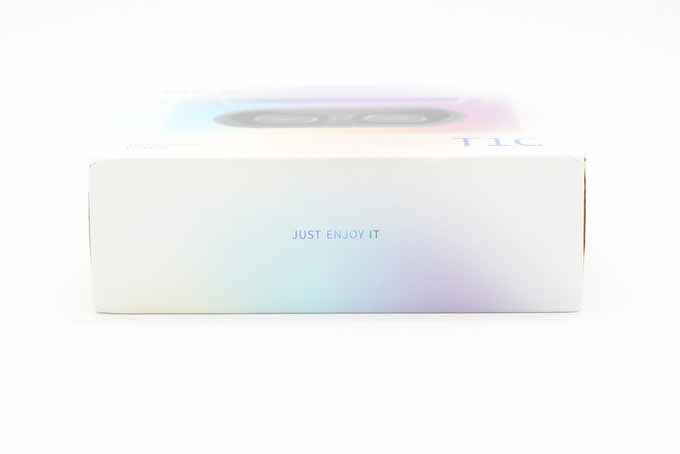

包装盒底面有QCY的品牌宣传语“Just enjoy it”。

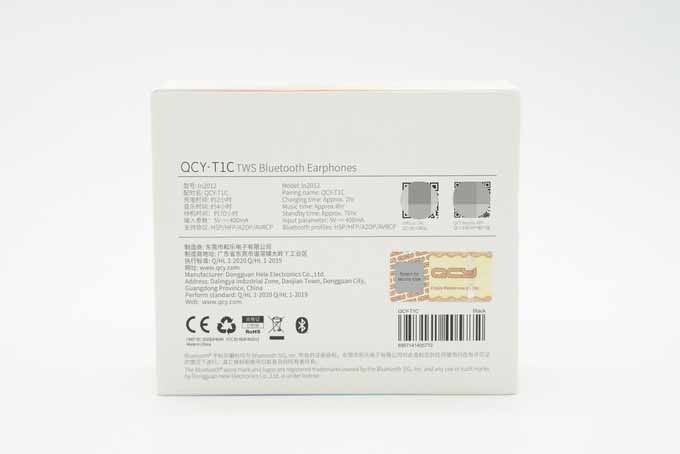

包装盒背面是产品的参数和其他认证信息。
QCY T1C TWS蓝牙耳机，型号In2012，充电时间约2小时，音乐播放时间约4小时，输入参数5V⎓400mA，支持协议：HSP/HFP/A2DP/AVRCP，制造商：东莞市和乐电子有限公司。
取下外包装。

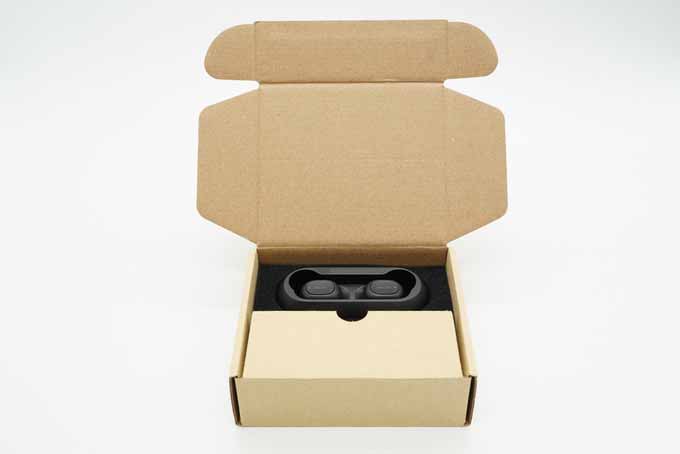

耳机和配件放在一个牛皮纸盒内。

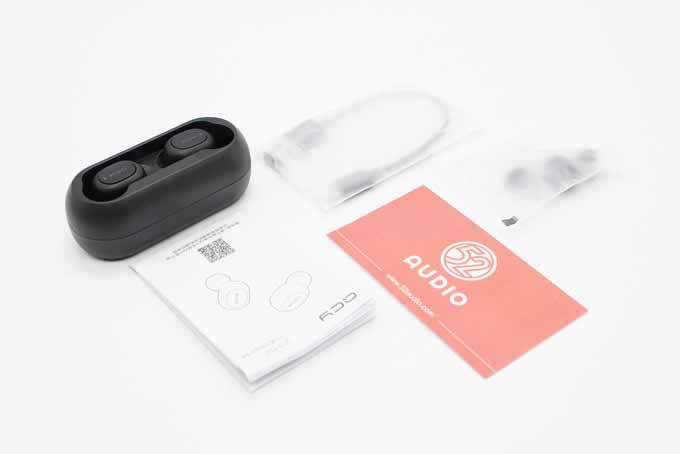

包装盒内物品一览，耳机和充电盒、充电线、额外附赠的耳塞及说明书。

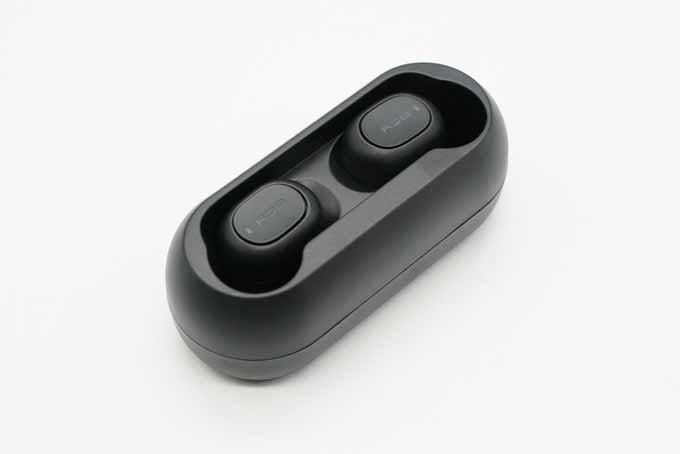

耳机和充电盒外观展示。

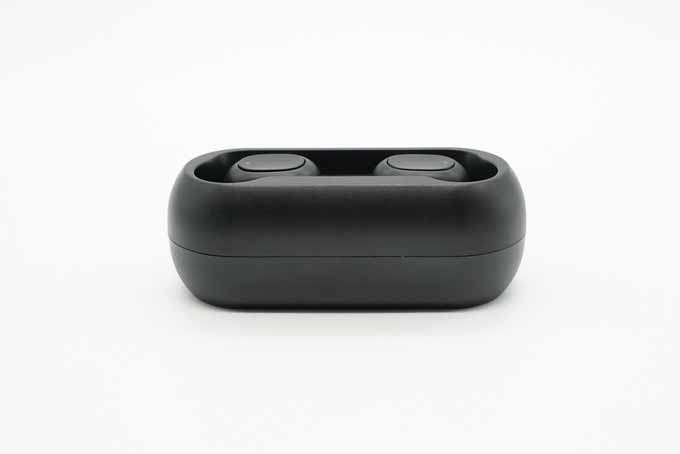

充电盒正面展示，由上下两层壳体组成。

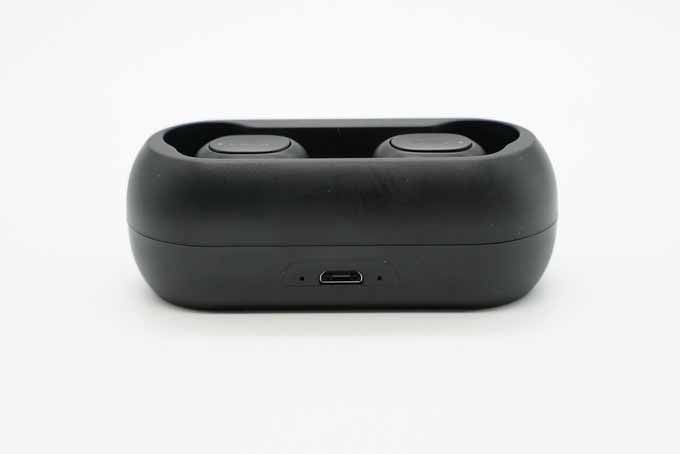

充电盒背面展示，采用Micro-USB充电接口，左右各一个指示灯。

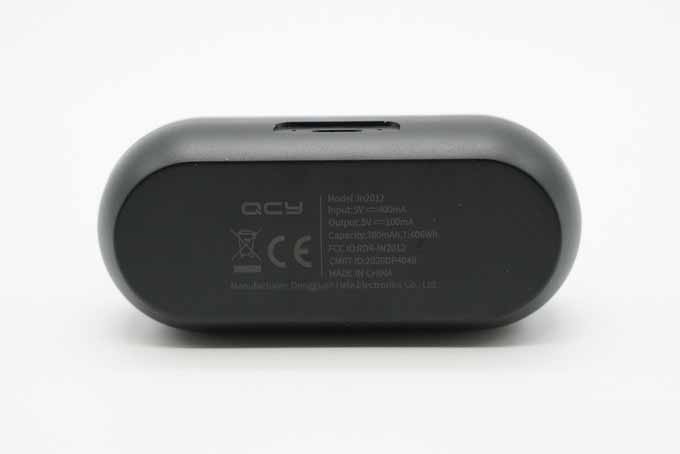

充电盒底部信息，型号：In2012，输入：5V⎓400mA，充电盒电池容量380mAh/1.406Wh。

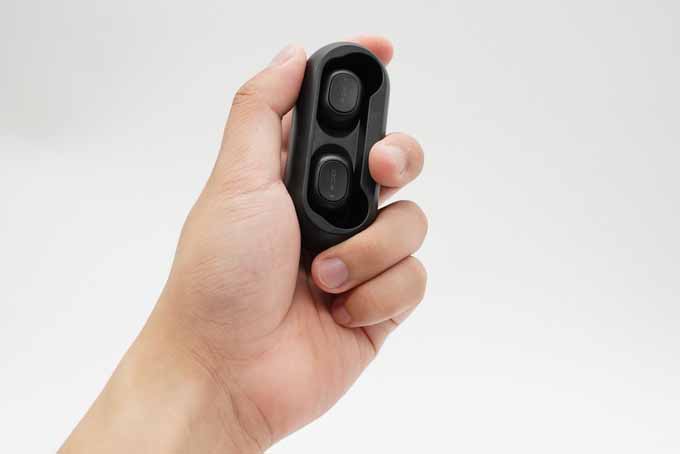

成年男性单手握持大小展示。

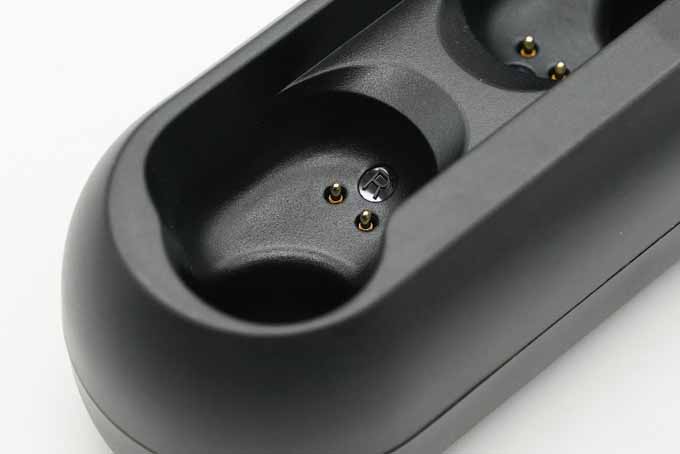

充电座舱内的Pogo Pin，旁边有L/R左右标识。

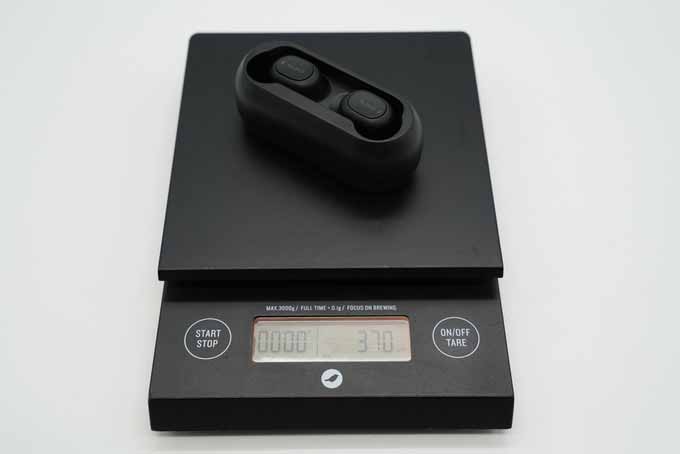

耳机和充电盒共重37克。

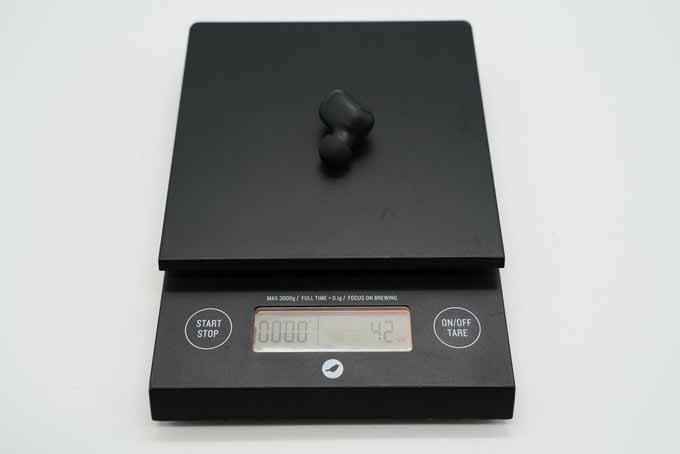

单个耳机重4.2克。重量较轻，佩戴轻松。
二、QCY T1C真无线蓝牙耳机 充电仓拆解
我们首先来拆解充电仓，采用物理卡扣+胶水的方式固定。
软包电池竖置，通过导线连接主板；主板采用固定柱热熔的方式固定在壳体上。

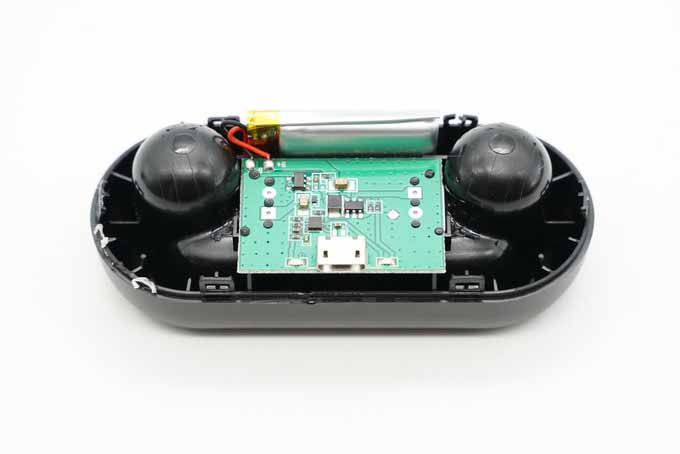

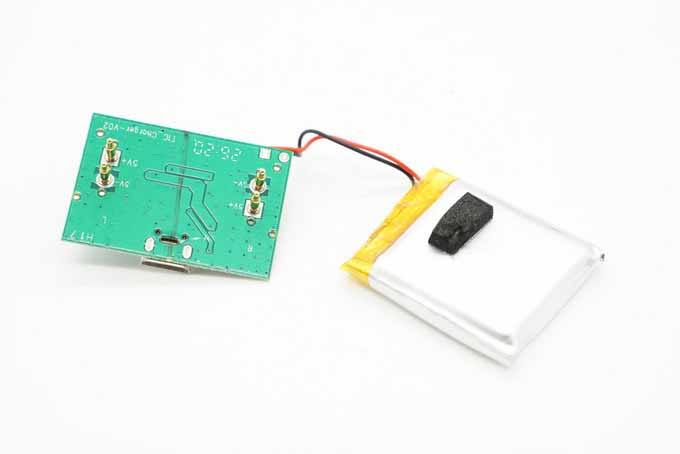

充电仓内部电路展示，电池与壳体之间有一块缓震泡棉，主板外侧是给耳机充电的Pogo Pin，电路集中在主板另一侧。

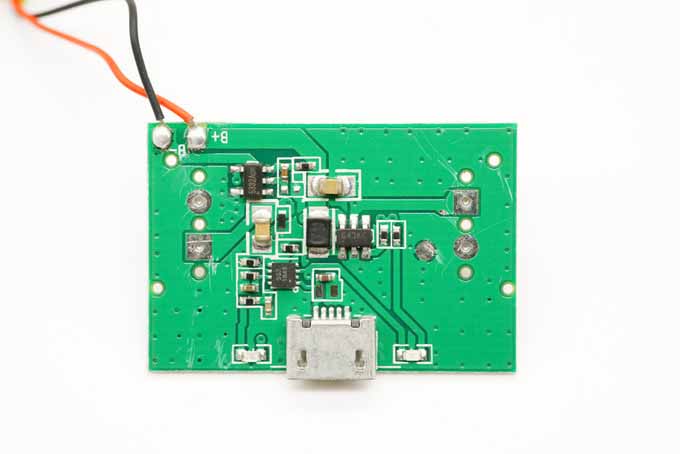

充电仓主电路展示，Micro-USB接口两侧各一个指示灯，用于指示充电盒充电状态。

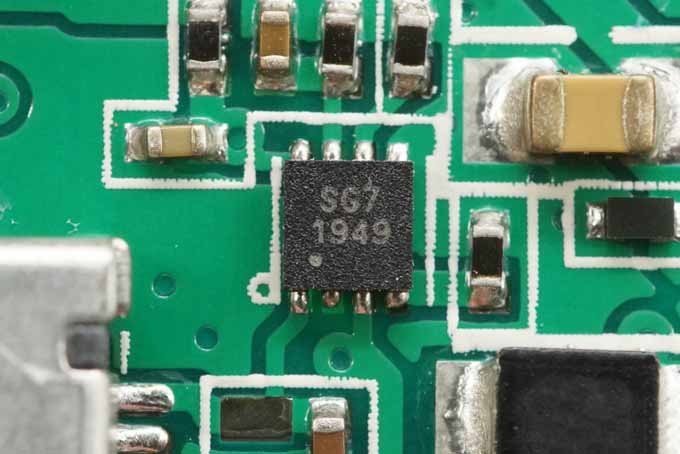

圣邦微 SGM4056，1A线性充电IC，TDFN封装节省面积。输入耐压26.5V，6.8V输入过压保护，保护元件不受过压输入损坏。

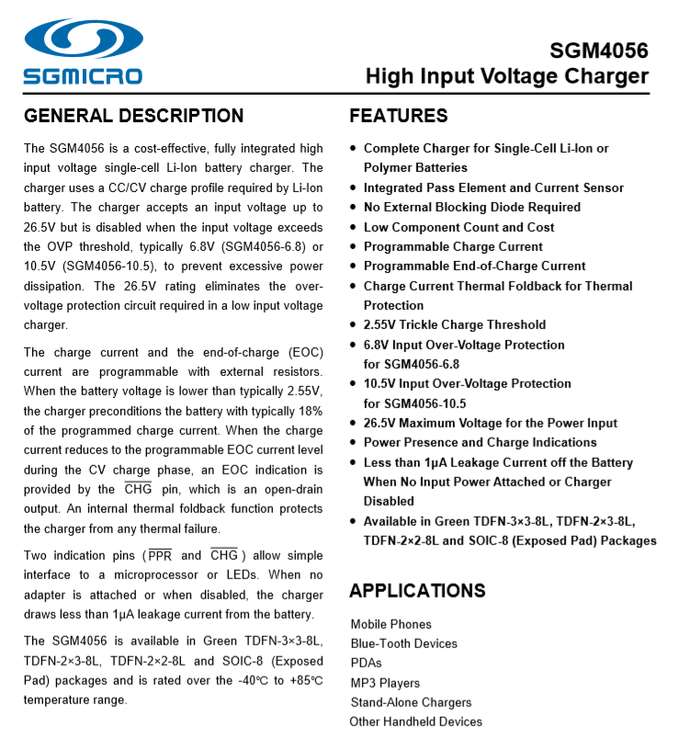

圣邦微 SGM4056 详细资料。

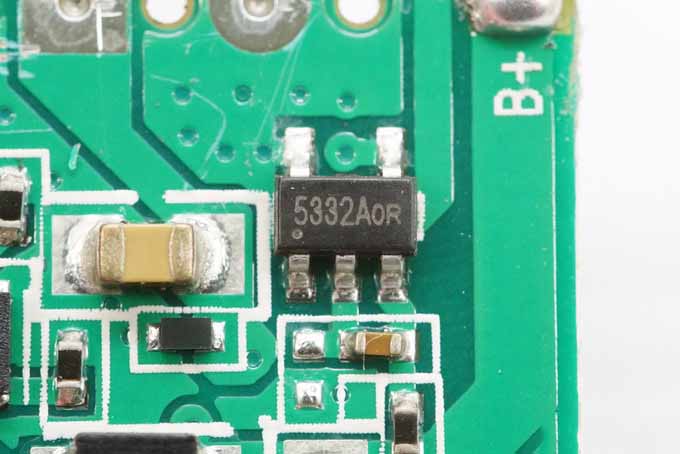

赛芯微 XB5332A 锂电池一体化保护IC，用于电池过充过放保护。

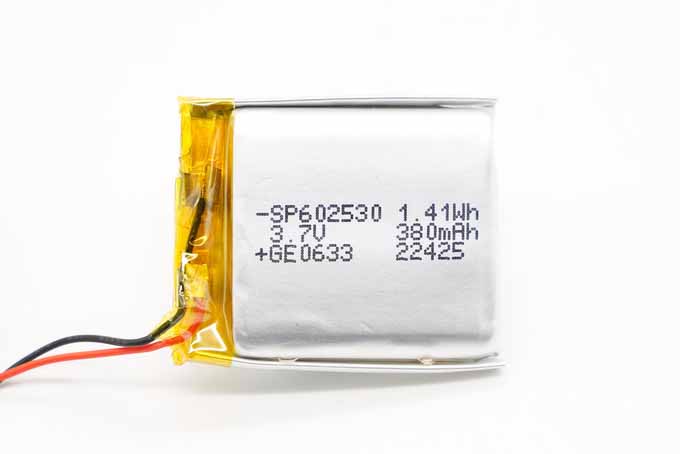

充电仓的软包电池来自超聚电池，型号SP602530，额定电压3.7V，额定容量380mAh/1.41Wh。
据拆解了解到，包括漫步者、摩托罗拉、FIIL、酷我、艾特铭客在内的多个品牌均大量采用超聚电池。

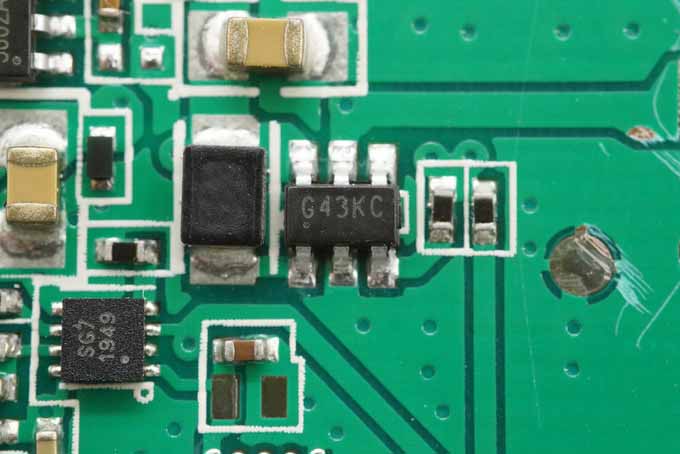

圣邦微 SGM66051 高效率同步整流升压转换器，将内置电池输出的能量升压为耳机充电，5.1V固定输出。

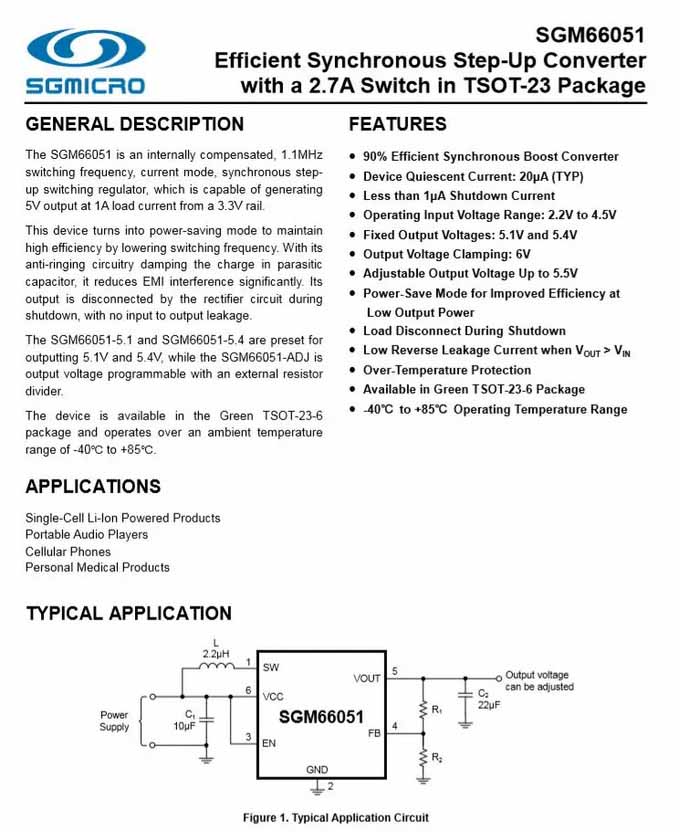

圣邦微 SGM66051 详细资料。

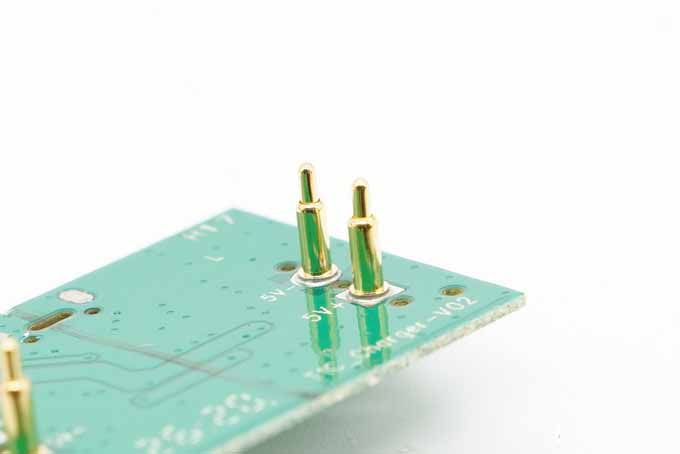

给耳机充电/传输数据的Pogo Pin特写。
三、QCY T1C真无线蓝牙耳机拆解

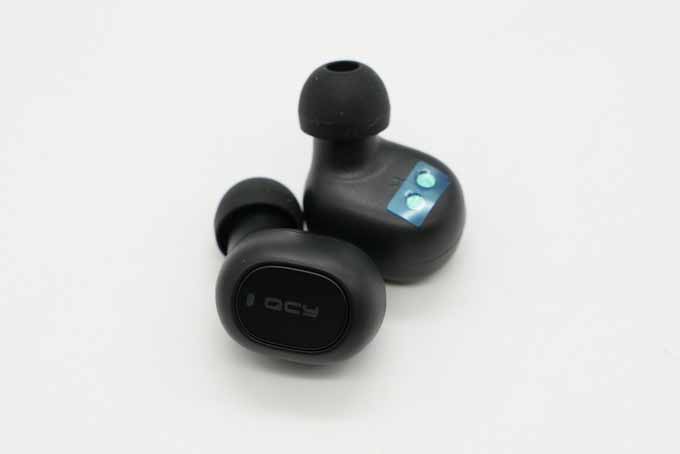

下面我们再来拆解QCY T1C的耳机，豆式入耳设计，QCY Logo处为实体按键，旁边有一个工作指示灯，耳机的充电触点有保护贴。

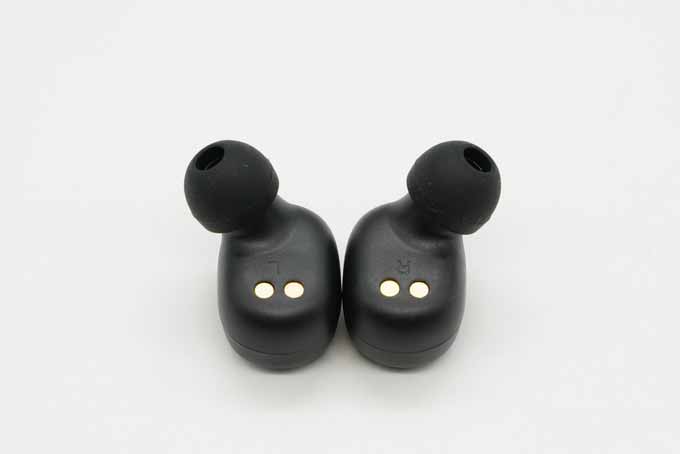

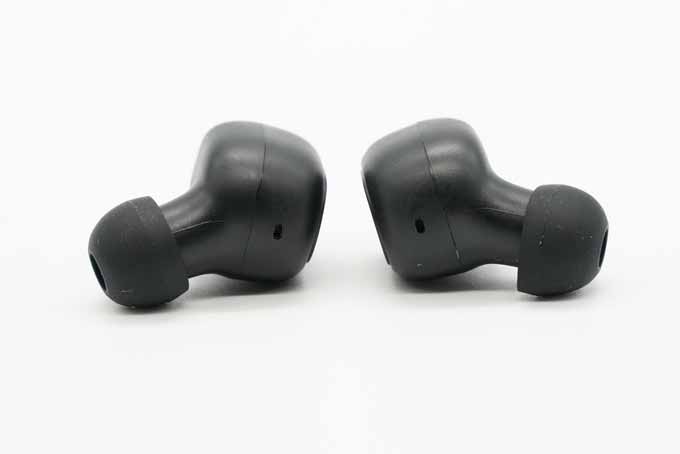

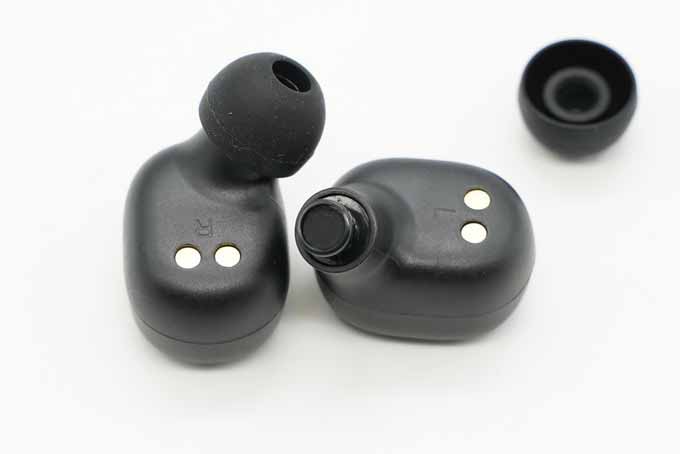

耳机内侧展示，充电触点处有L/R左右标识。
出音孔处有防尘网防止异物进入。
耳机底部有一个麦克风拾音孔。
沿合模线拆开即可看到内部结构。

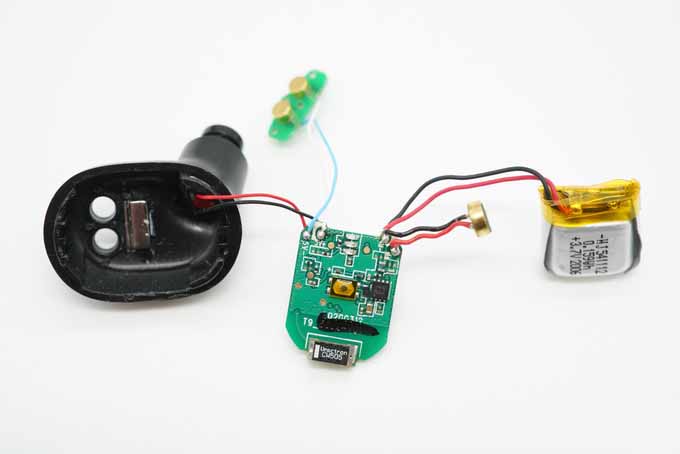

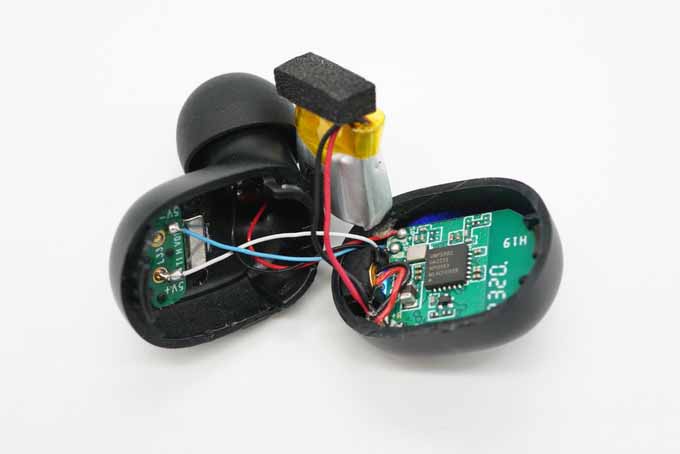

扬声器单元、充电触点、电池和麦克风均通过导线与主板相连。

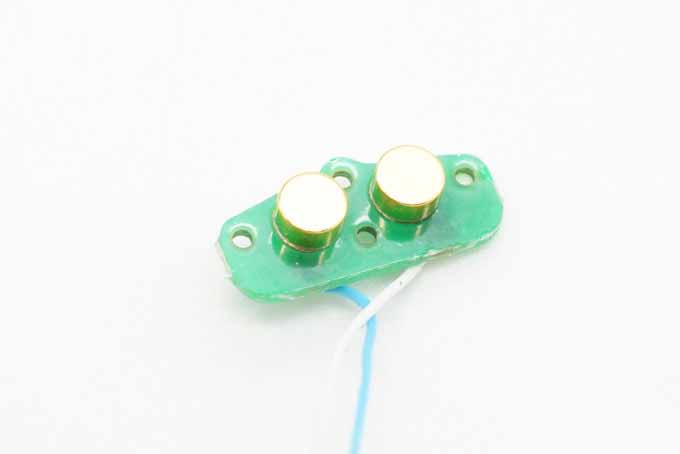

与充电仓的Pogo Pin接触后给耳机充电的铜柱。

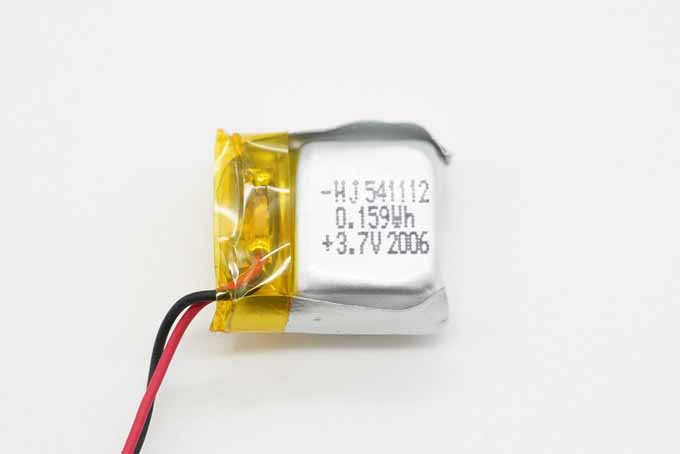

软包电池来自弘捷新能源，型号HJ541112，额定电压3.7V，额定容量0.159Wh。

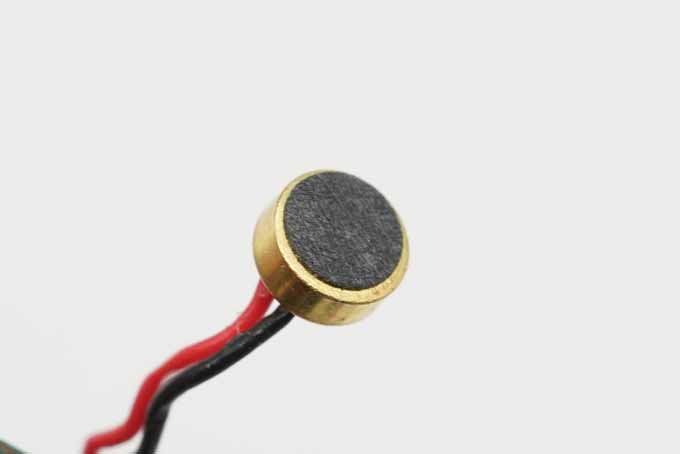

用于通话功能的驻极体麦克风。
主板内侧是蓝牙主控芯片相关电路。

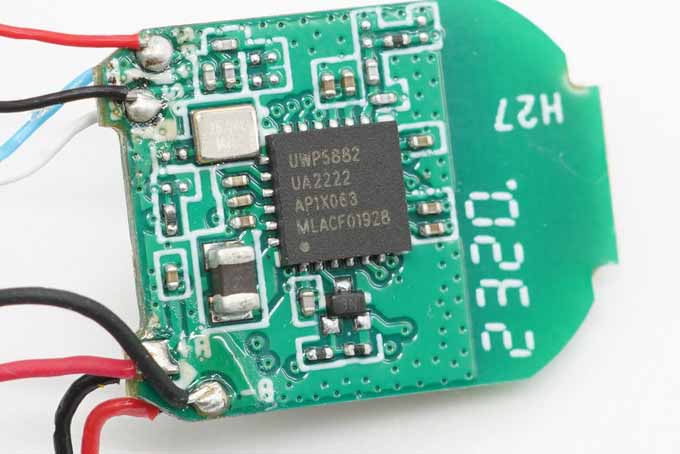

QCY T1C真无线蓝牙耳机采用了紫光展锐春藤5882蓝牙音频SoC，春藤5882支持蓝牙5.0，支持BLE双模，具有体积小、高集成的特点，集成BT RF/Analog/PMU/CPU/DSP/Flash/RAM等单元，为TWS蓝牙耳机的多样化设计提供更多的可能。
音质上，春藤5882支持8K CVSD，16K mSBC编码，可实现高品质的双耳通话。它支持SBC/AAC音乐格式，DAC支持96k采样，SNR达到110dB以上。

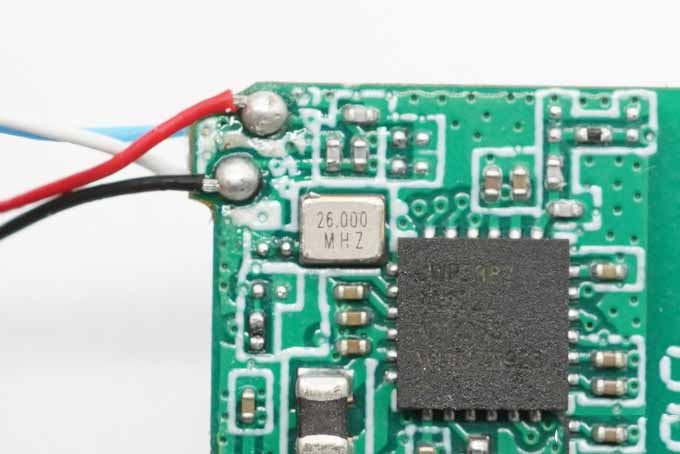

频率26.000MHz的晶振，为蓝牙芯片提供时钟。

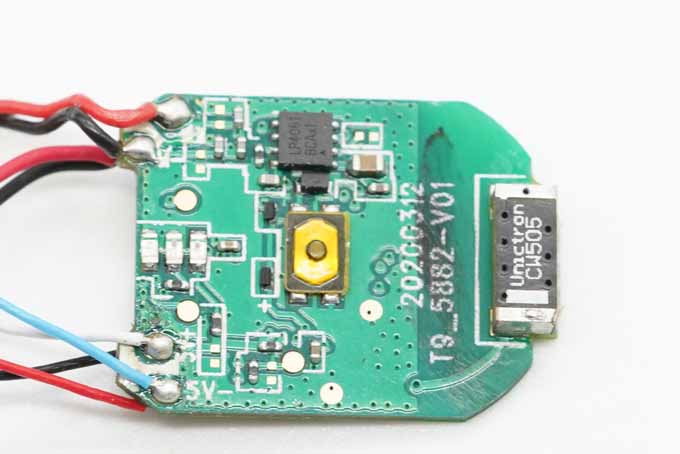

主板外侧电路展示，中间是贴片微动按键，左侧是三个LED指示灯。

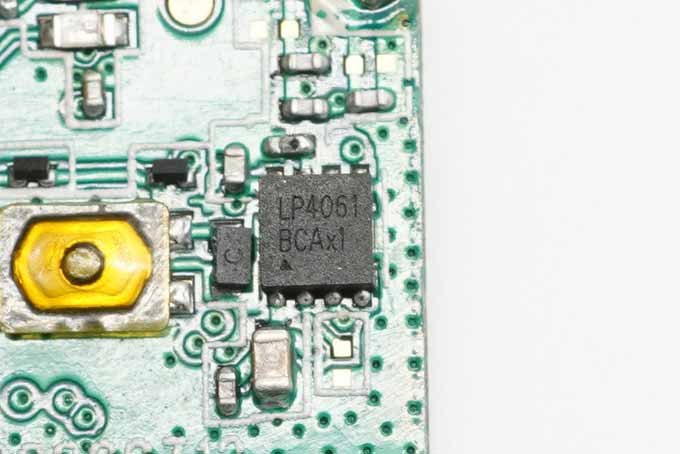

LPS微源半导体LP4061，800mA线性锂离子电池充电器，支持双LED状态指示，外围元件精简，无需采样电阻，2x2mm DFN封装节省面积。

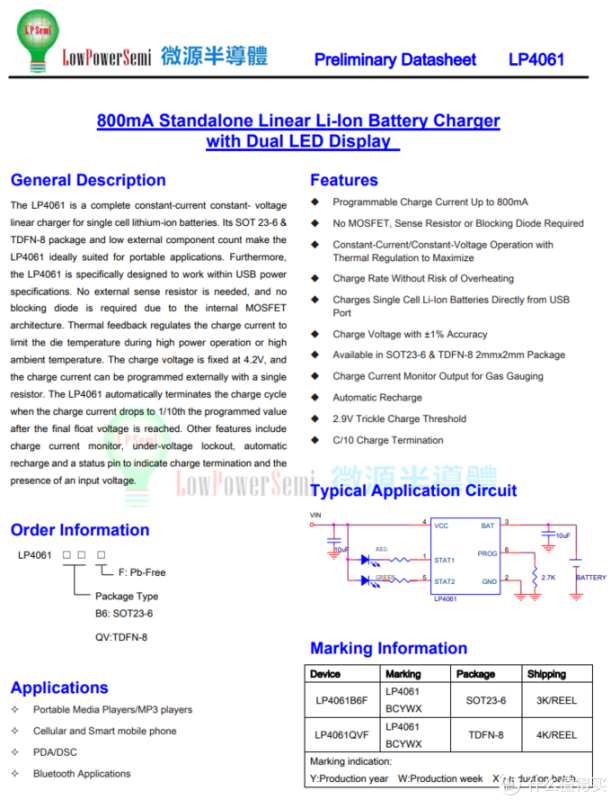

微源半导体 LP4061 详细资料。

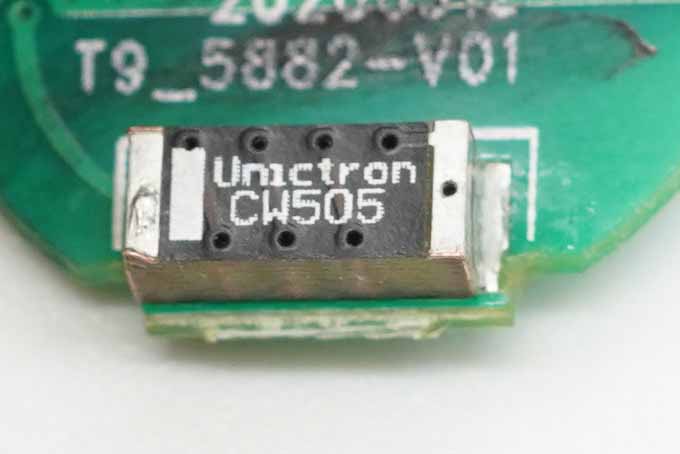

耳机采用Unictron咏业科技的PCB叠层蓝牙天线进行数据传输，采用贴片封装。

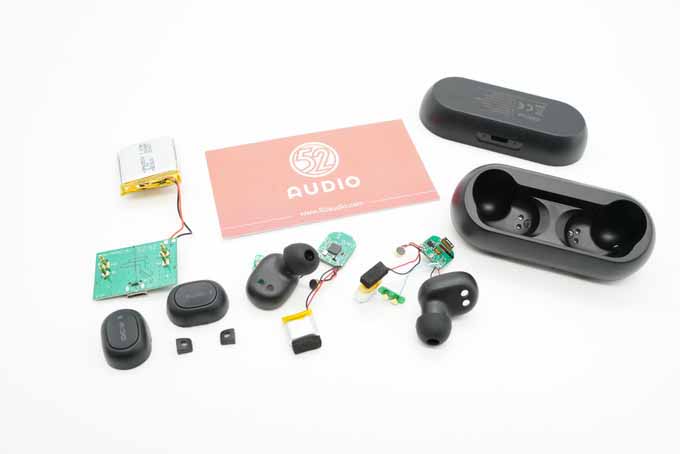

拆解全家福。
QCY T1C真无线蓝牙耳机充电盒没有盒盖，内部设计和元器件都与此前拆解的QCY T1青春版基本一致，采用Micro-USB接口输入电源，内置圣邦微SGM4056输入过压保护IC，降压后的电流给内置电池充电，再把电池输出电流经圣邦微SGM66051升压为耳机充电；充电仓的软包电池来自超聚电池，容量380mAh，有赛芯微XB5332A锂电保护IC防止其过充过放。
耳机部分，QCY T1C真无线蓝牙耳机搭载了春藤5882蓝牙音频SoC，这是在拆解中首次见到这款芯片。春藤5882支持蓝牙5.0，支持SBC/AAC音频编码，集成BT RF/Analog/PMU/CPU/DSP/Flash/RAM等单元，使得外围电路非常精简。
QCY T1C耳机支持按键控制，单麦克风用于通话，采用咏业科技的贴片蓝牙天线传输数据；电池来自弘捷新能源，容量0.159Wh约43mAh，主板上有微源LP4061线性充电IC为其充电。
总体来看，QCY T1C与QCY T1青春版的差别主要是采用了新的春藤5882国产蓝牙音频SoC，其他硬件配置和软件方面的适配都是基本相同的；与QCY 目前在售的99元的QCY T1S相比，两者在芯片、充电盒外观和充电盒电池容量上有所区别，如何选择还是看个人需求了。
