1MORE万魔声学科技有限公司，成立于2013年，是一家专注于研发设计与智能软硬件开发的声学品牌，主要产品有TWS耳机、蓝牙音箱、辅听耳机、圈铁耳机、运动耳机等，品类比较丰富；其品牌代言人兼股东周杰伦、产品代言人吴青峰，在华语乐坛都有着比较高的知名度。万魔也凭借着独特的设计风格和优秀的听感、出色的做工，越来越为消费者所熟知。
今天要拆解的产品是万魔ColorBuds真无线蓝牙耳机，它是2019年万魔发布的Stylish时尚真无线耳机的升级款，不但在外观上变得更加小巧时尚，而且在硬件配置上也有所提升，新增加了入耳检测和触控操作提升交互体验，更有全频动铁单元带来更好的解析力，以及双麦克风通话降噪功能确保打电话时的语音清晰。
此前我们已经对万魔新款时尚豆ColorBuds进行了全方位的体验评测，下面再通过详细拆解看一下其内部结构如何吧~
一、1MORE万魔ColorBuds开箱

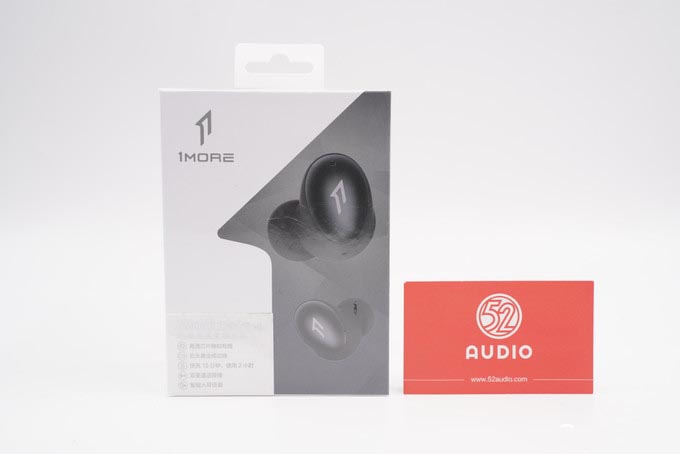

包装盒极具万魔特色，左上角是1MORE万魔的品牌Logo，右侧深色区域也组成了“1”的轮廓相呼应，内部是ColorBuds耳机的渲染图；左下角是产品信息，万魔时尚豆真无线耳机。产品亮点：高通芯片、全频动铁、快充15分钟使用2小时、双麦通话降噪、智能入耳检测。

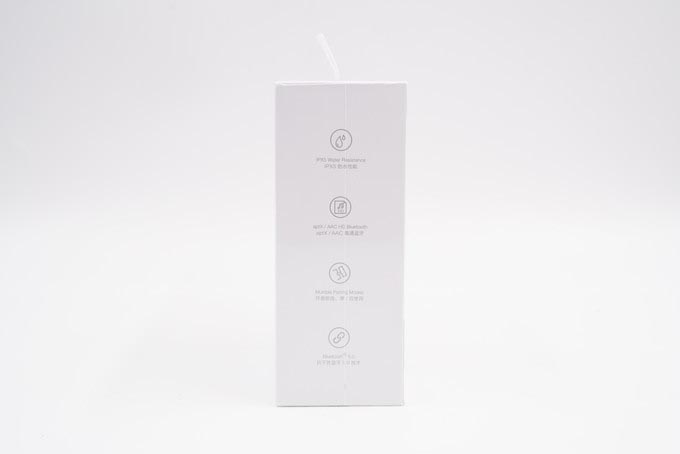

包装盒侧面有万魔ColorBuds的四个产品特点，分别是：IPX5级防水；aptX/AAC 高清蓝牙；开盖即连，单/双耳使用；抗干扰蓝牙5.0技术。

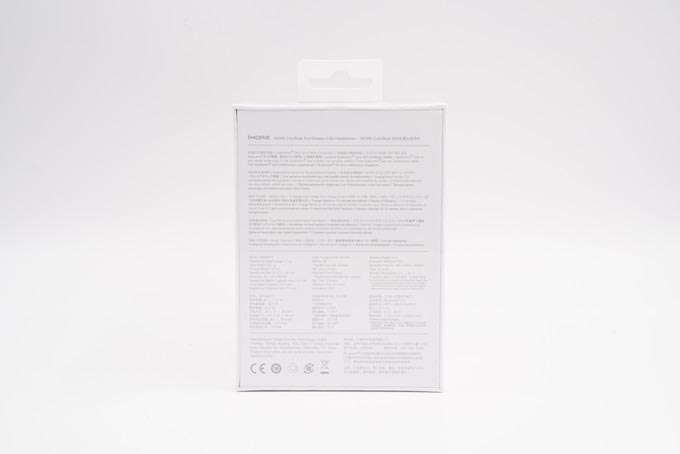

包装盒背面是多语言版本的特色功能介绍和产品规格信息，主要有：型号ESS6001；重量，4.1g（耳机）/32.1g（充电盒）/40.3g（整机）；电池容量，55mAh（耳机）/410mAh（充电盒）；输入功率5V⎓1A；充电时间70min（耳机）/85min（充电盒）；续航时间6h（耳机）/22h（整机）；蓝牙规范，Bluetooth5.0等。

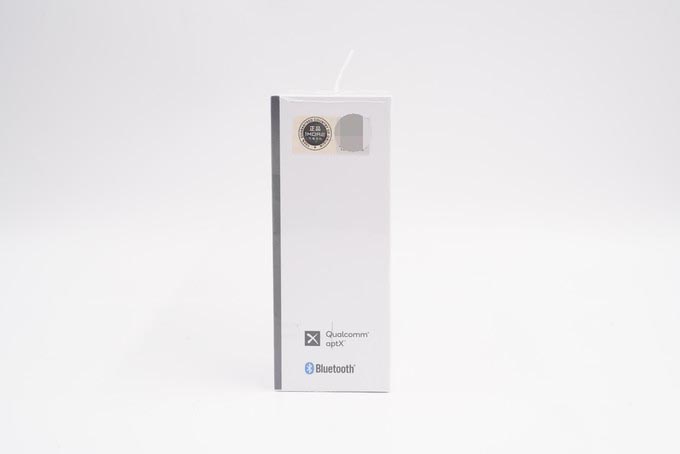

包装盒另一侧面是高通aptX和蓝牙Bluetooth认证标志，上面是万魔的防伪标签。

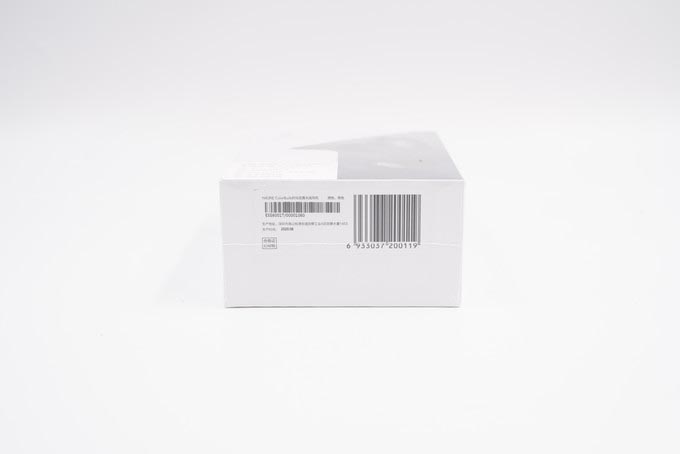

包装盒底部是产品的序列号和商品条形码。

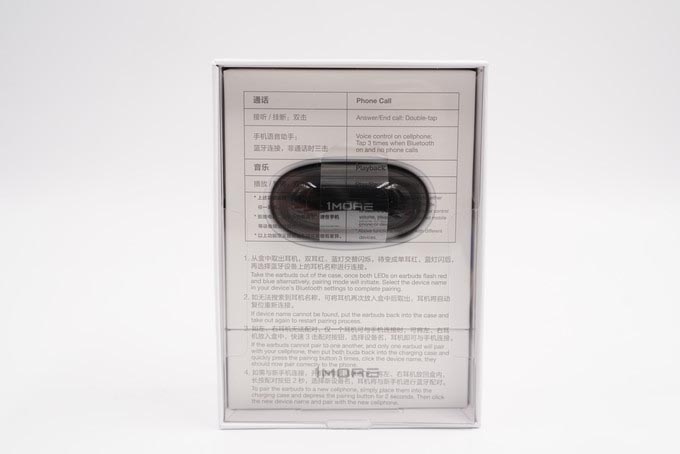

包装盒是天地盖设计，打开后内有塑料保护罩覆盖，印有中英文的使用说明。

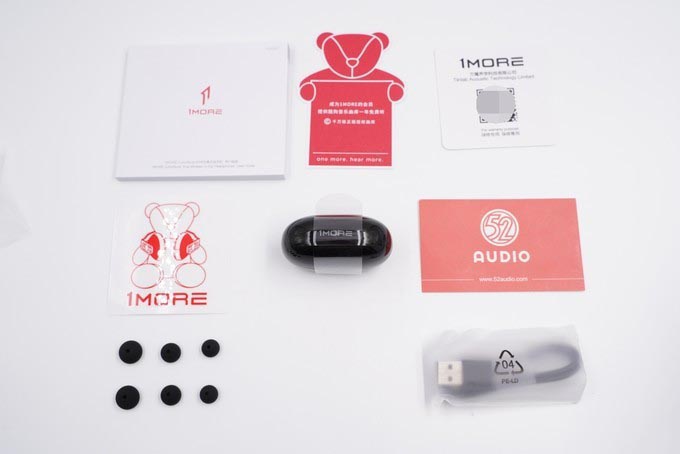

包装盒内物品一览，耳机和充电盒、三对额外附赠的硅胶耳塞、充电线、万魔的贴纸以及说明书等。

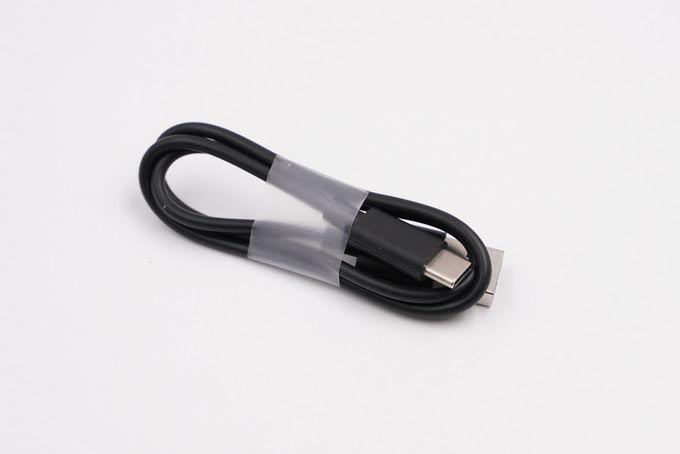

充电线缆为USB-A to USB Type-C接口。C口支持正反插，可以盲操作，使用方便，随着手机快充技术的发展目前已经比较普及。

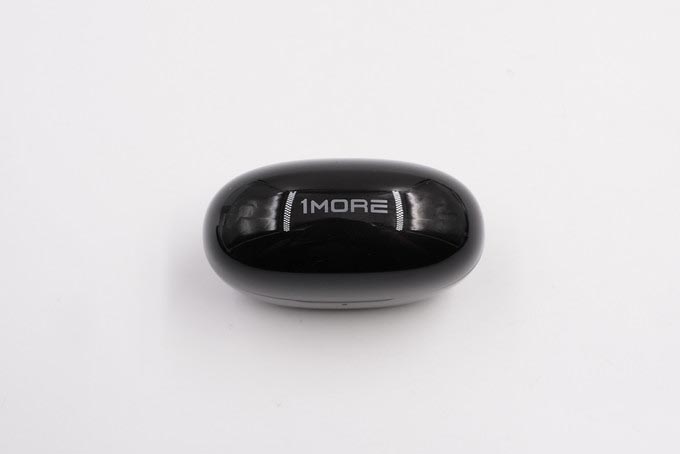

充电盒外壳采用了抛光处理，顶部有1MORE万魔的品牌Logo，外型较扁更加便携。

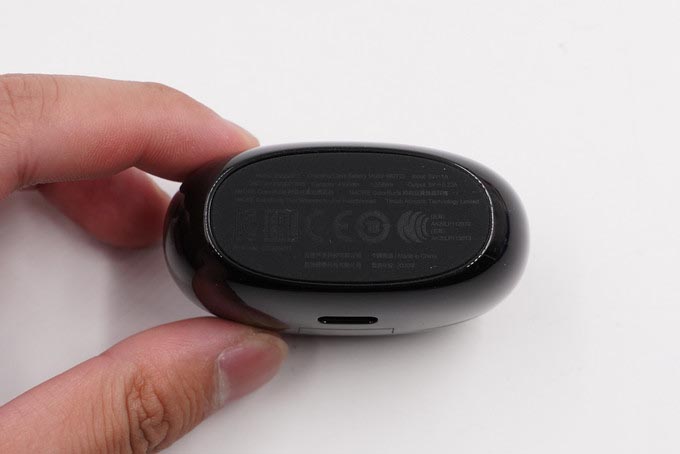

充电盒底部有防滑垫，上面印有部分充电盒的参数，简体/繁体的中文产品名称和多种认证标志以及产地和制造年份。

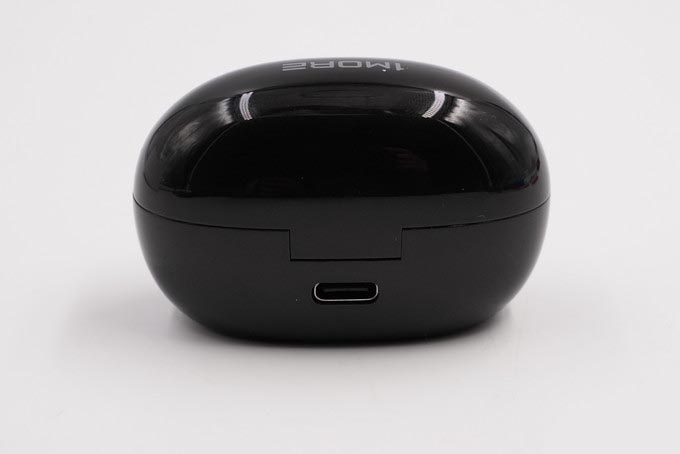

Type-C充电接口位于充电盒背面。

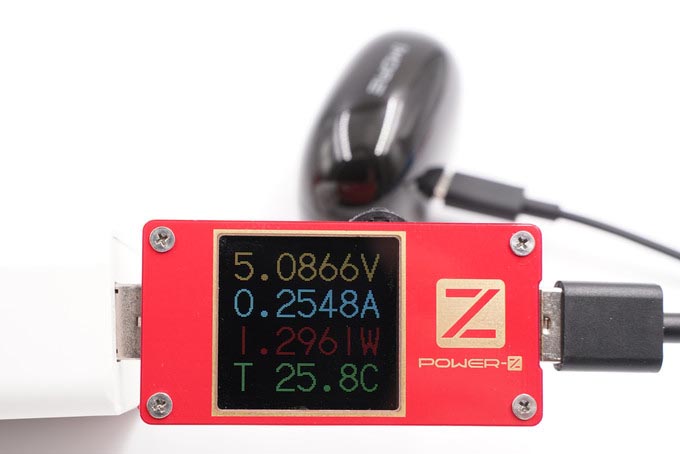

采用ChargerLAB POWER-Z KT001便携式电源测试仪对万魔ColorBuds真无线蓝牙耳机进行有线充电测试，功率约为1.3W。
充电盒正面有一凹槽便于开合，下面还有一个充电指示灯。

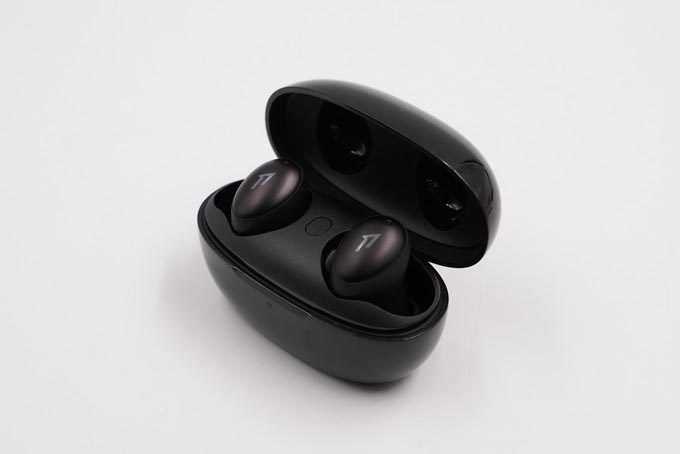

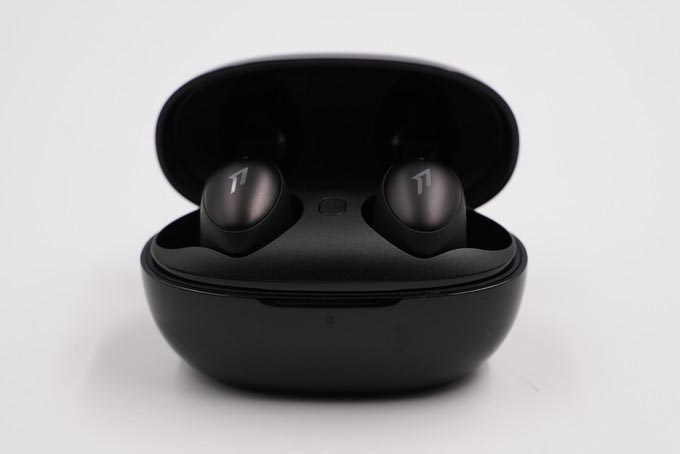

耳机位于充电盒内的状态，充电座舱中间位置有一个配对按键。

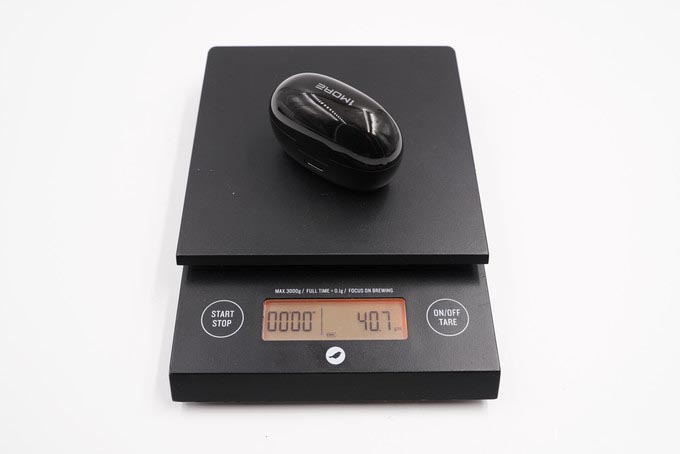

称重环节，耳机和充电盒共重：40.7克。

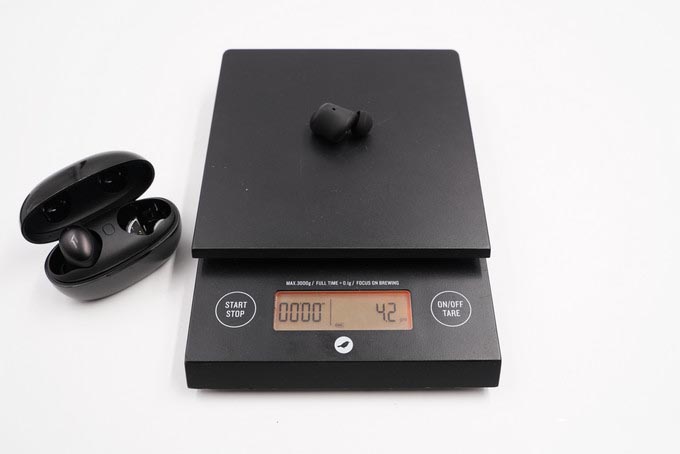

耳机单耳重量4.2克，重量很轻，减轻耳朵的负担。
二、1MORE万魔ColorBuds 充电盒拆解
经过刚刚的开箱，我们已经对ColorBuds真无线蓝牙耳机的产品外观有了初步了解。下面将进入拆解环节，首先带来的是充电盒部分拆解。ColorBuds的充电盒在外观上与前代相比，升级了Type-C充电接口和磁吸式盒盖，下面我们再来看看内部其他元器件的变化。

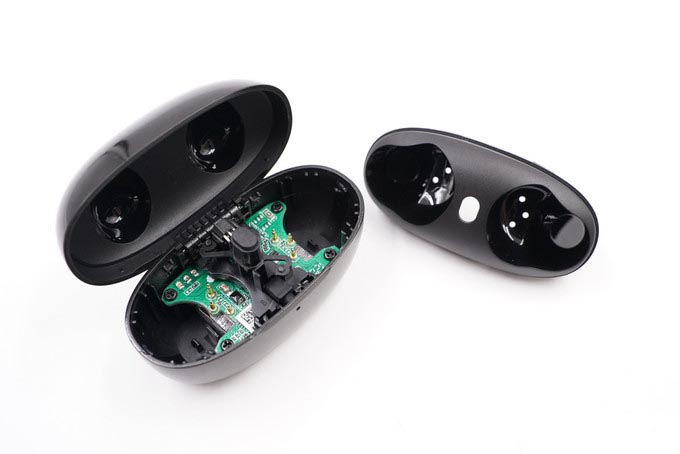

撬开充电座舱，可以看到充电盒的内部结构，从上至下是塑料支架、主板和电池。

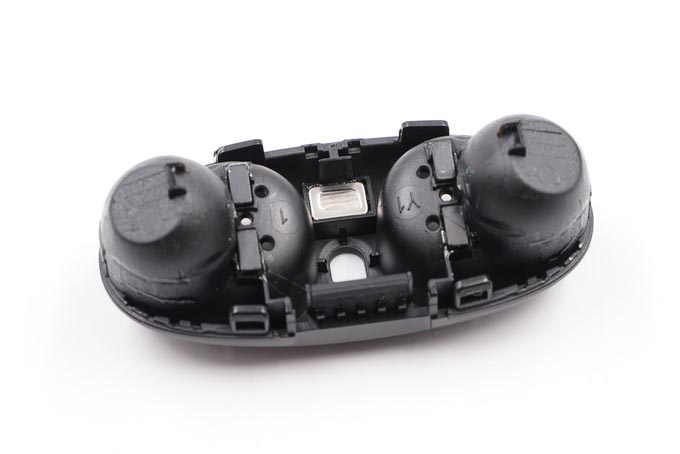

充电座舱内侧，耳机位置各有两块磁铁吸附耳机，中间按键开孔处还有一个磁铁吸附盒盖。

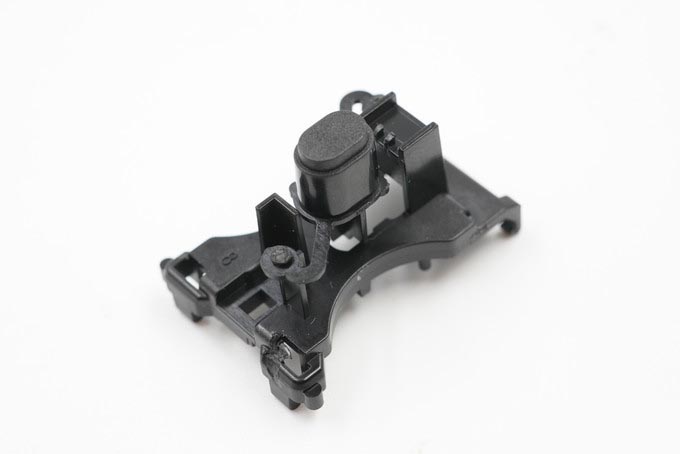

配对按键的物理结构和固定主板的支架特写。

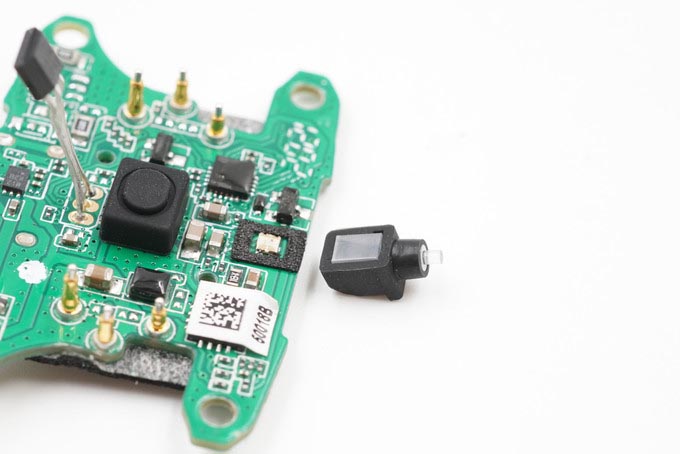

卸下螺丝，取下主板。图为充电盒指示灯的导光柱，外面有遮光罩防止漏光。

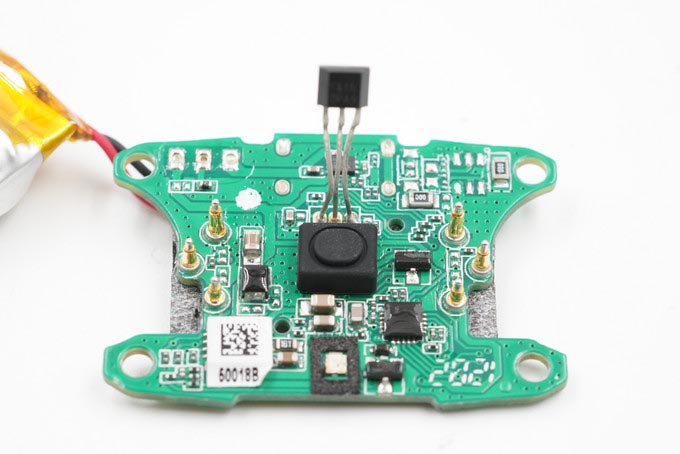

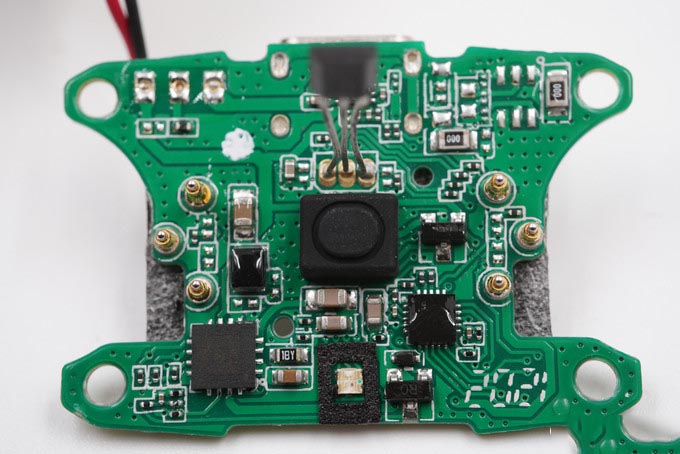

主板正面电路一览。

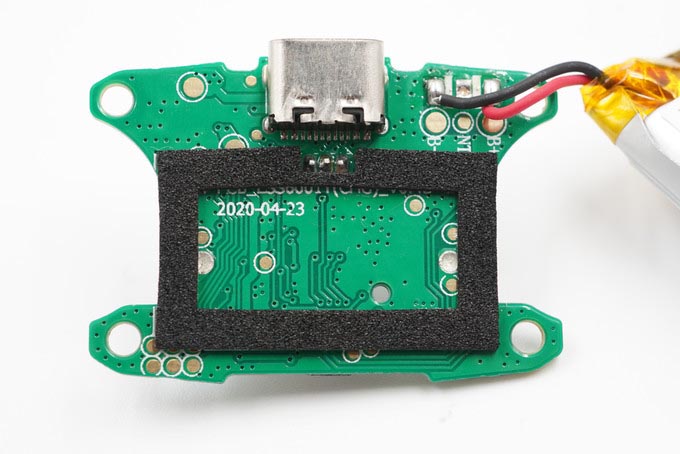

主板背面电路没有元器件，有一圈缓震泡棉与电池隔开，右上角是电池导线的焊点。

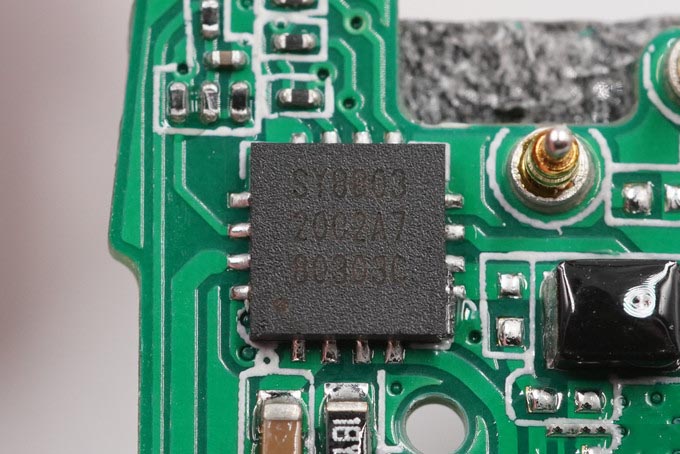

TPS思远半导体SY8803是一款专为智能TWS耳机充电仓设计的高性能SoC级别芯片，采用QFN-16封装。
TPS思远半导体SY8803在确保高安全、高可靠性能的设计基础上（高达28V输入耐压，内置全功能的充放电过压、过流、过温、短路保护等功能），还集成了I2C通讯控制功能。通过I2C接口，系统的MCU可以读取、配置电源内部的功能以及电池充放电管理的参数，轻松地实现例如NTC保护、分段调节电池电流 、TWS耳机入仓、出仓检测、电源输出自动开启等功能。
TPS思远半导体SY8803芯片已经通过了最新的IEC62368-1安全法规认证，为用户实现高品质要求的产品设计提供了可靠的保障。
据拆解了解到，思远半导体的TWS耳机充电盒电源管理芯片也已被OPPO、小米、魔宴、创新科技、网易、创新、索爱、乐蚁等众多知名音频品牌采用。

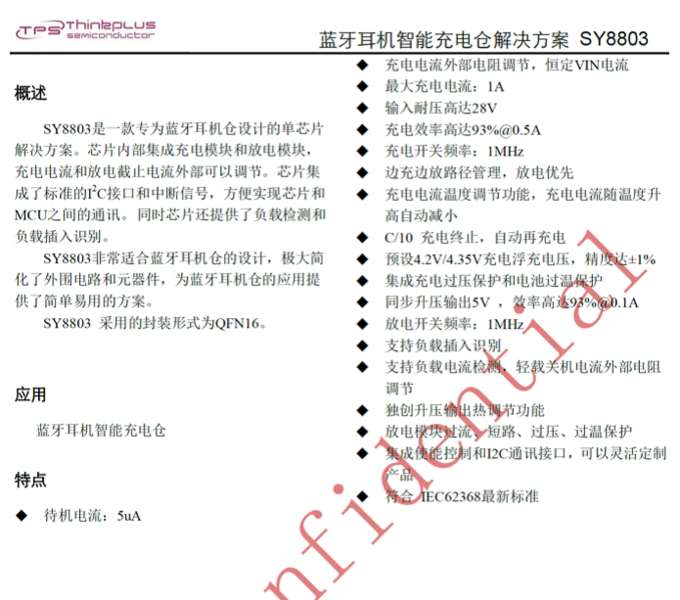

TPS思远半导体SY8803详细资料。

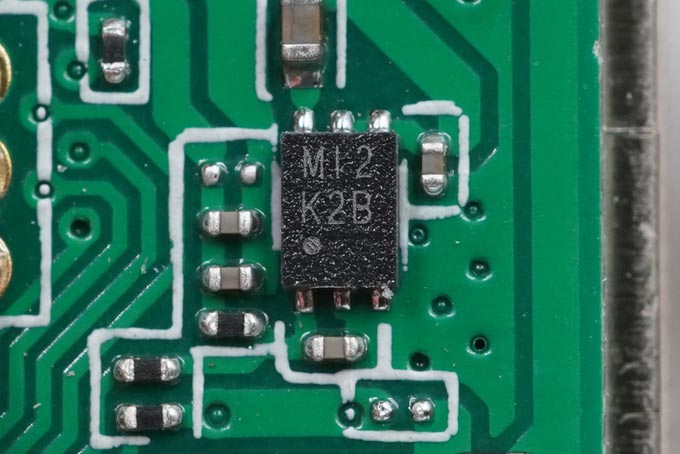

丝印MI2 K2B的电池保护IC。

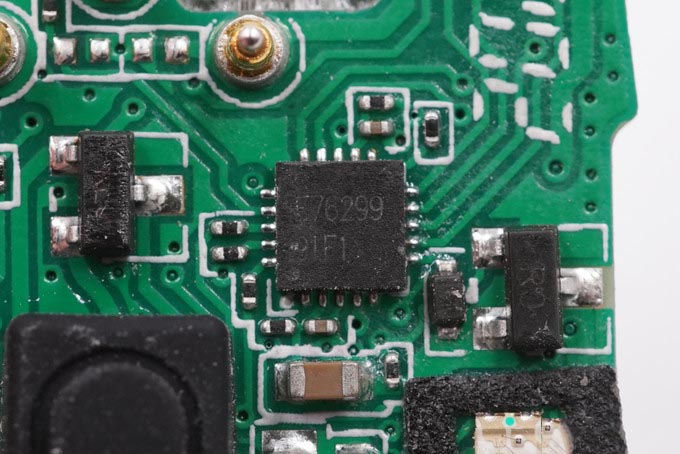

丝印E76299的主控单片机，来自上海芯圣电子，用于检测盖子开合以及充电状态。

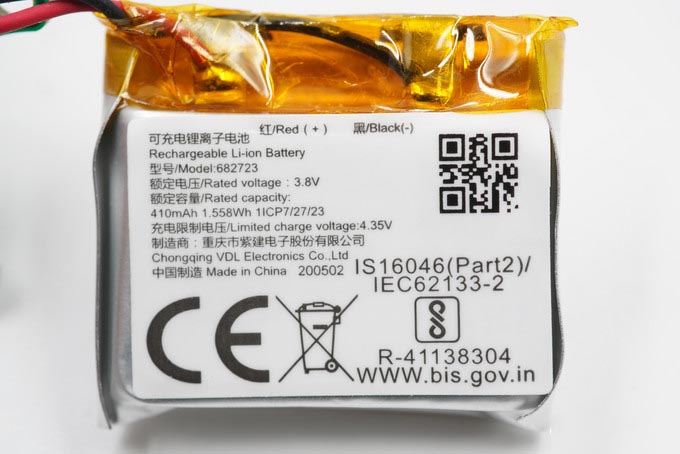

导线直接连接电池正负极，电池保护电路设计在主板上，主板上还有检测电池温度的NTC热敏电阻。充电盒软包电池来自VDL重庆紫建，型号682723，额定电压3.8V，充电限制电压4.35V，额定容量410mAh。
据拆解了解到，目前已有华为、小米、魅族、OPPO、小鸟音响等知名品牌大量采用紫建电子的电池。

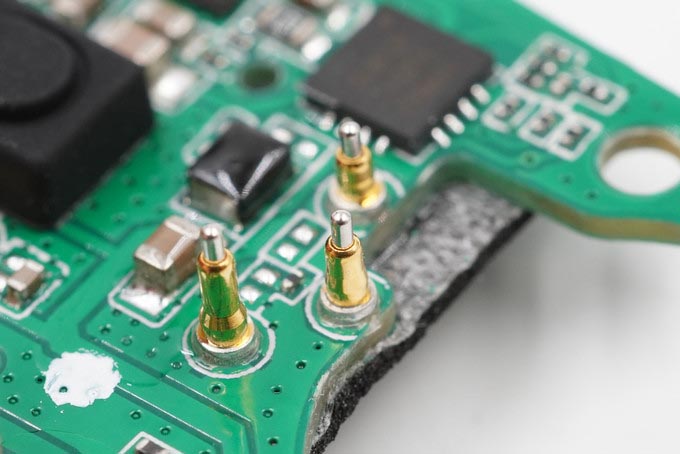

给耳机充电/传输数据的三个镀金顶针。
佩戴按钮的微动按键处有一个保护罩。

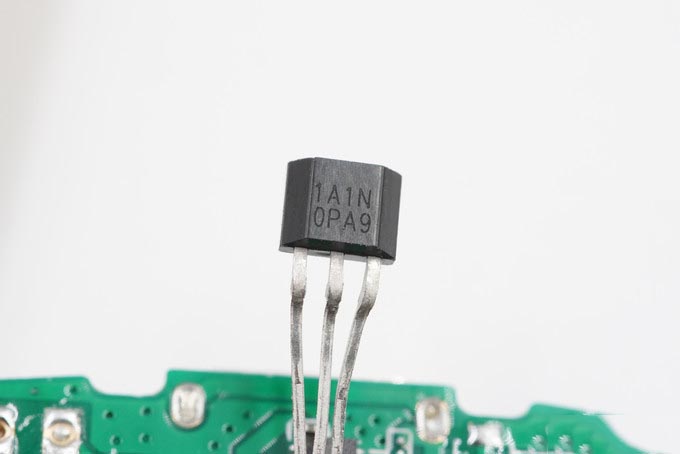

丝印1A1N 0PA9的霍尔元件，通过感知充电盒盖打开/闭合时的磁场变化（霍尔效应），通知单片机和耳机与已配对设备连接/断开。
三、1MORE万魔ColorBuds耳机拆解
下面我们再来拆解万魔ColorBuds的耳机部分，与前代相比变化也比较大，体积缩小了很多，一起来看一下内部结构吧。

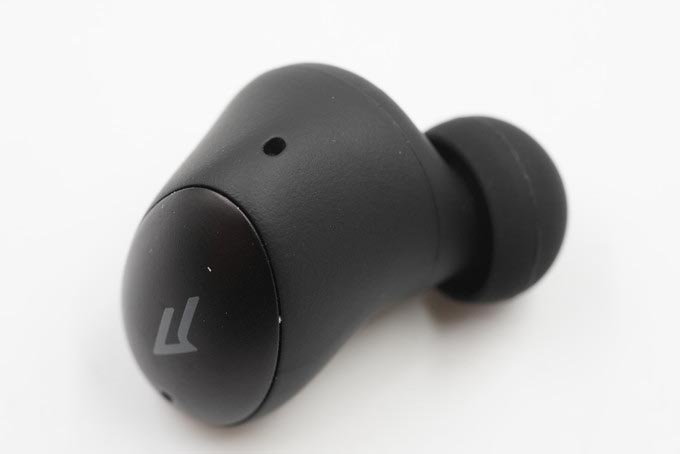

耳机的外壳Logo区域支持触控，采用了类金属的处理工艺，与壳体质感不同。一上一下两个麦克风开孔分别拾取环境音和通话时的人声以实现通话降噪功能。

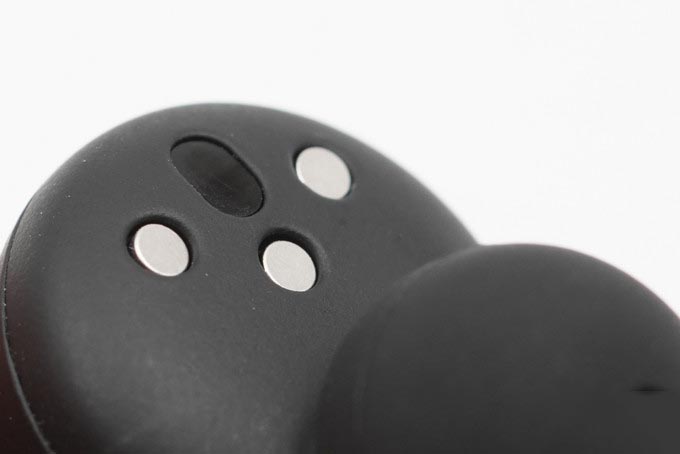

耳机内侧有红外入耳检测传感器的开窗，下面是三个银色的充电触点。

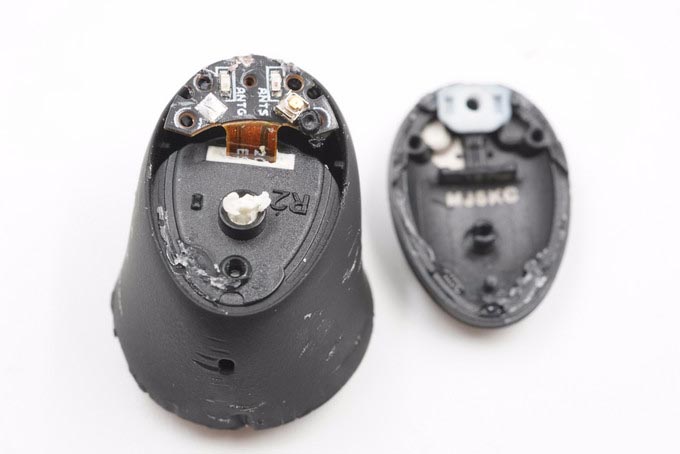

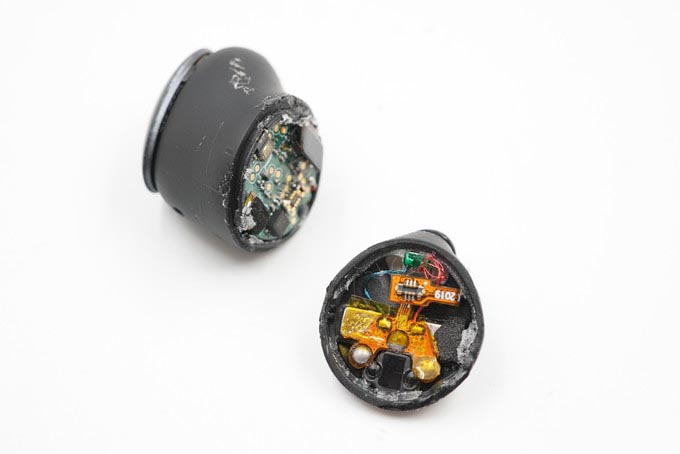

沿合模线拆开耳机。

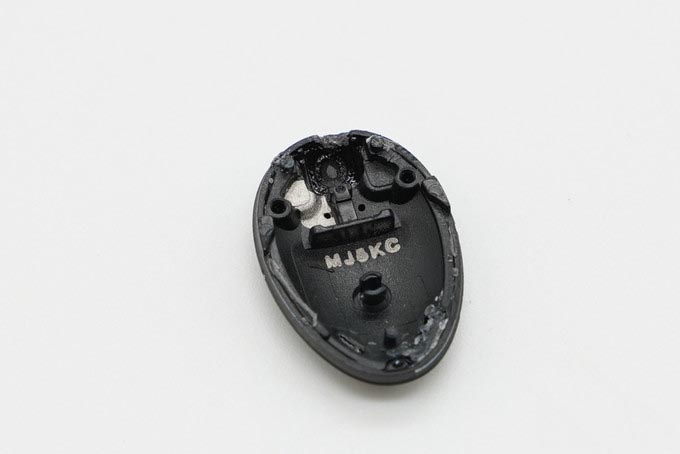

盖板内侧特写，顶部银色位置是LDS蓝牙天线。
耳机壳体上有一块小板，通过FPC与主板相连。

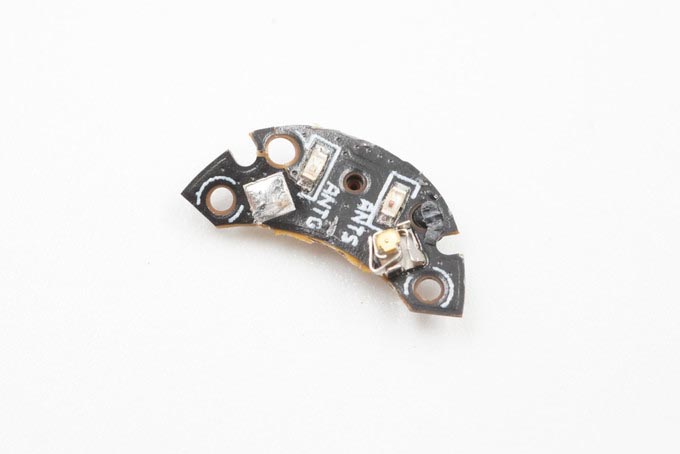

小板上有两颗LED指示灯和连接蓝牙天线的金属弹片。

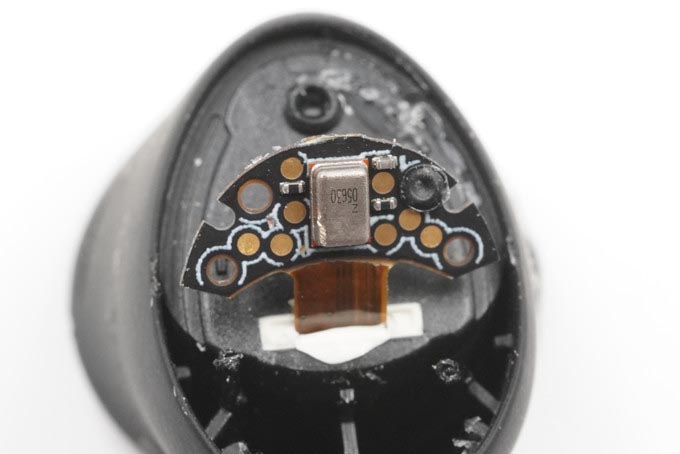

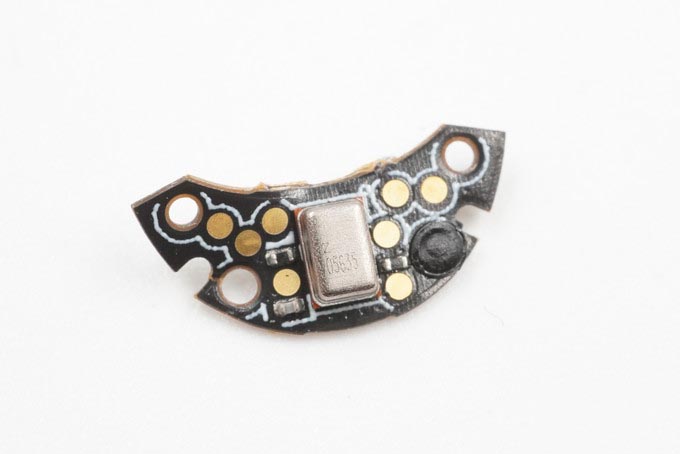

小板背面是一颗硅麦。
镭雕Z05635的MEMS硅麦，用去拾取环境噪音辅助通话降噪。

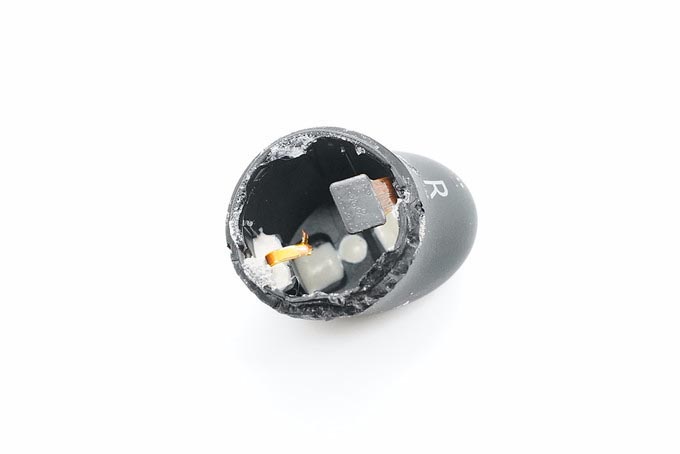

耳机壳体内侧结构展示，有两条FPC。
一条FPC连接蓝牙天线和主板。

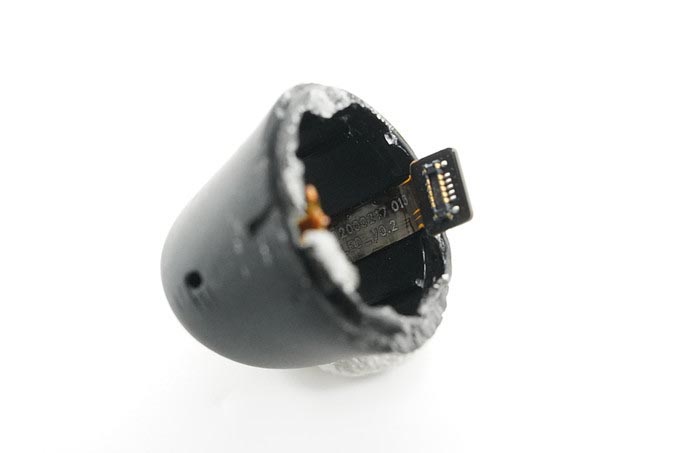

还有一条FPC在另一麦克风的开孔位置，通过白胶固定在壳体内侧。

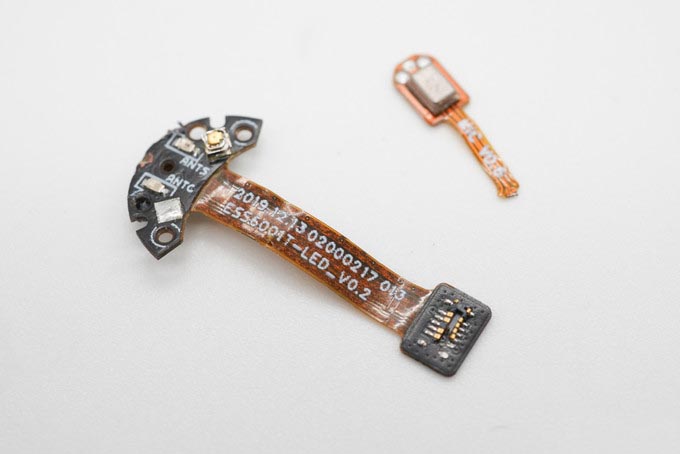

取出这两条FPC，一条通过连接器与主板相连。

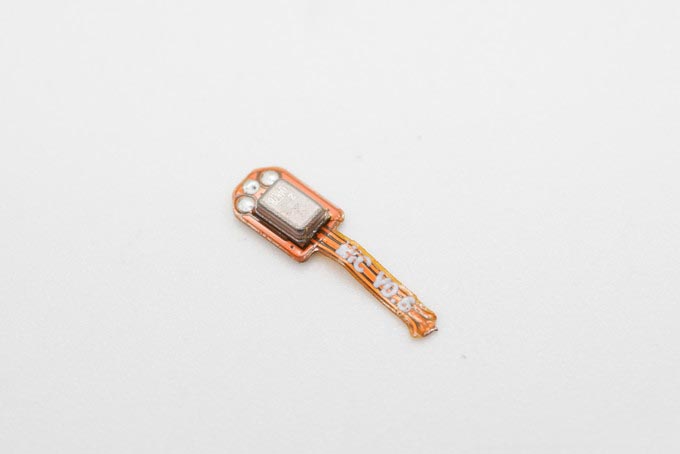

用于拾取人嘴方向声音的MEMS硅麦，这一FPC直接焊接在主板上。

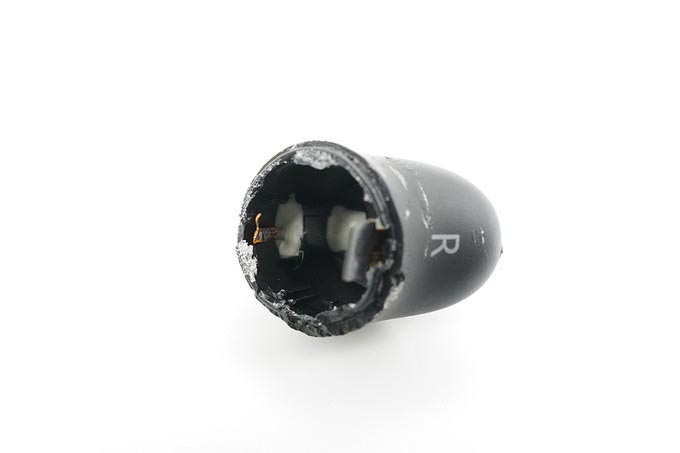

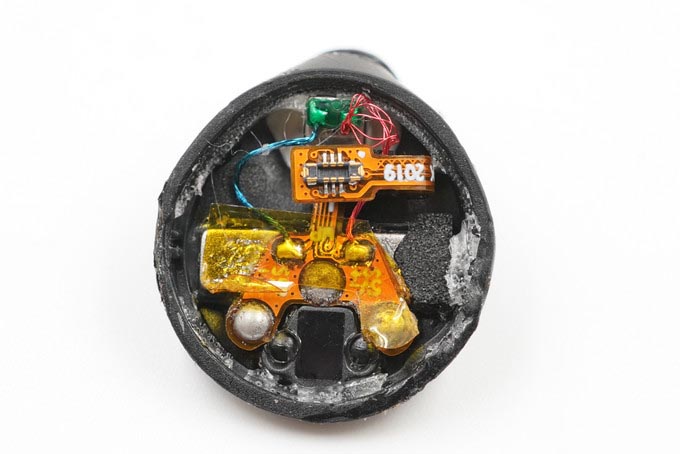

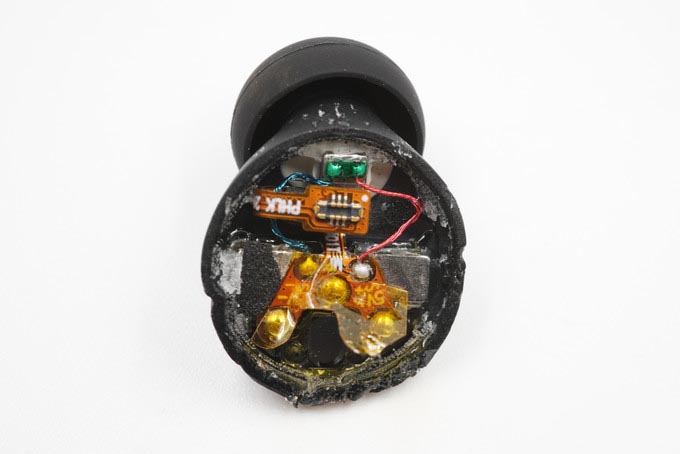

音腔部分，耳机的动铁单元通过导线连接FPC，该FPC还连接着充电触点，通过连接器与主板相连。
动铁单元通过胶水密封，焊点采用绿色胶水加固。排线下方有吸附充电盒的条形磁铁。

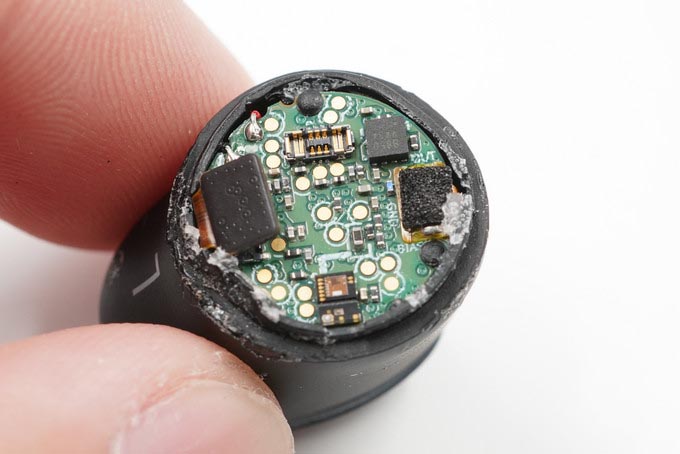

主板内侧结构展示，上方有电池正负极的焊点，右侧是语音麦克风FPC的焊点，上面有一块泡棉覆盖。

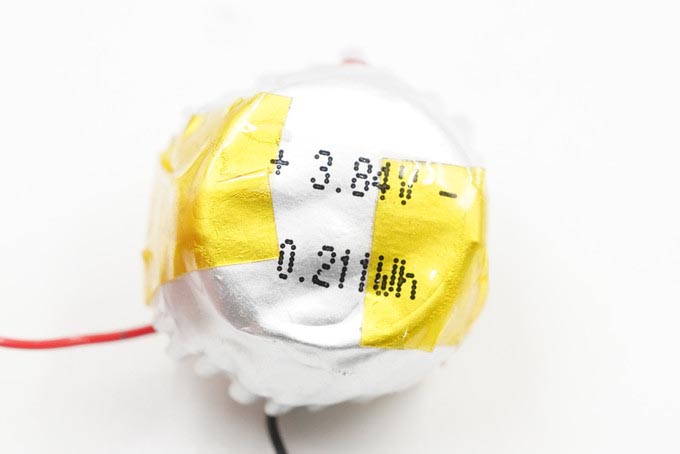

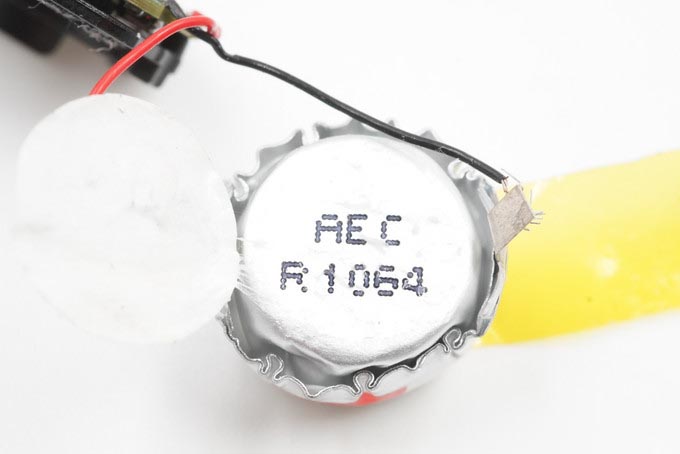

耳机内采用软包电池，额定电压3.84V，额定容量0.221Wh。
电池来自AEC国光电子，型号R1604。

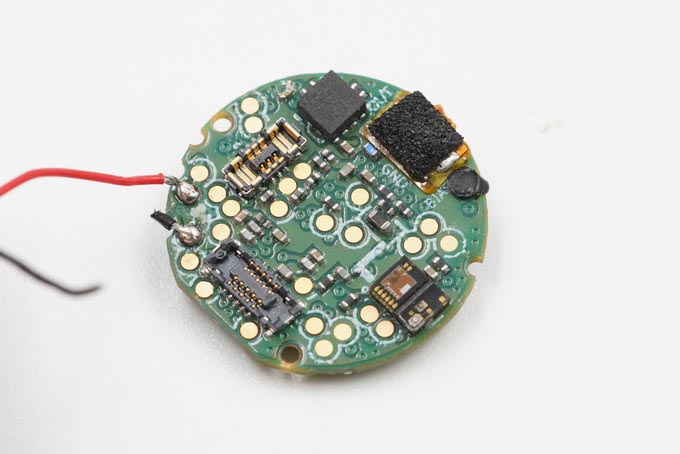

主板内侧电路一览。左侧两个连接器分别连接扬声器FPC和蓝牙天线FPC，右侧泡棉下方是通话麦克风FPC的焊点。

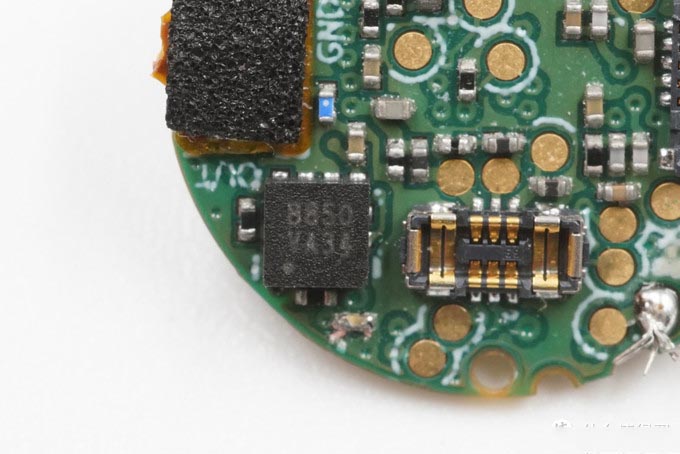

丝印8850的加速度传感器，用来检测敲击操作。

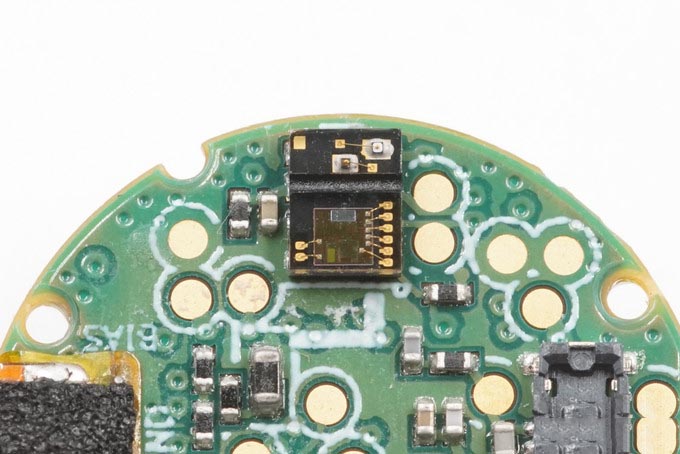

红外距离传感器特写，用于检测入耳状态。

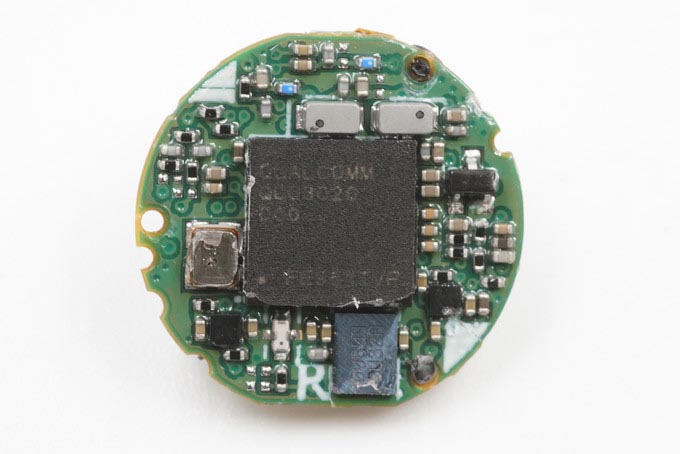

主板外侧电路一览，主要是蓝牙芯片及其相关电路。
万魔ColorBuds真无线蓝牙耳机的主控芯片采用高通QCC3020，这是一款低功耗蓝牙音频SoC，采用FBGA封装，专为TWS真无线耳机而设计。支持高通特有的aptX高规格解码，延时更低、容错性好，能够解锁音乐的更多细节。
除此之外，高通QCC3020还支持第八代CVC通话环境降噪，通过算法精确识别背景噪音并消除，通话体验更纯净。
据拆解了解到，去年的时尚豆一代首发了高通QCC3020蓝牙芯片，此外BOSE、SONY、万魔、漫步者、vivo等品牌的TWS耳机产品都大量采用了高通方案。

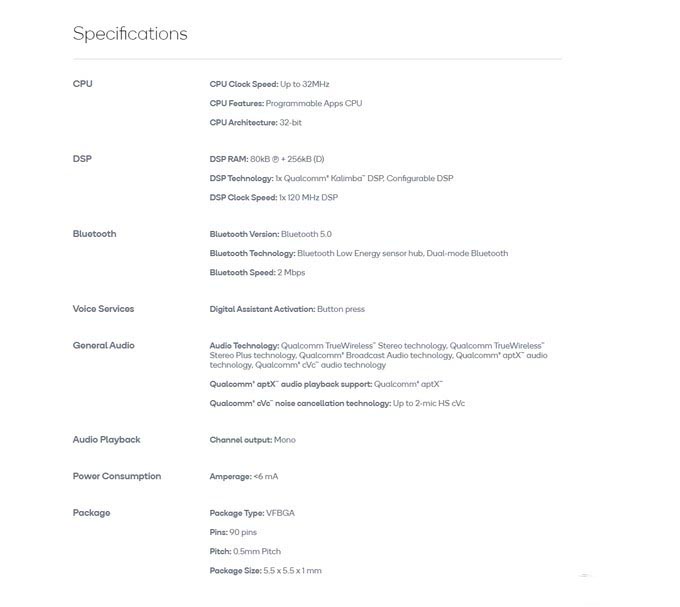

高通QCC3020资料图。

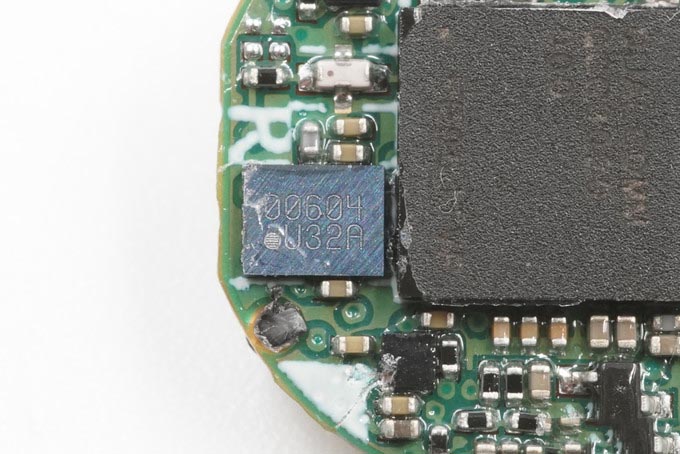

丝印U32A的存储器，位于主控芯片旁边，用于存储蓝牙配置等硬件信息。

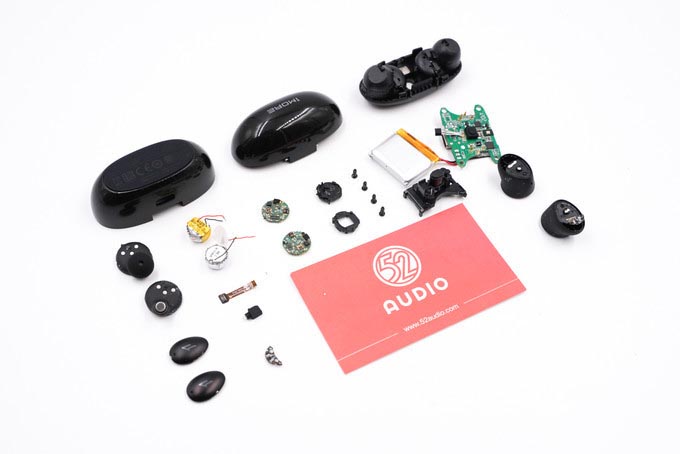

拆解全家福。
1MORE万魔新一代时尚豆ColorBuds真无线蓝牙耳机与前代相比有了较大升级，首先是外观方面，耳机在加入红外入耳检测和双麦通话降噪方案后体积却更加小巧，佩戴时无需带有耳翼的耳塞；相应的充电盒体积也得以缩小，更窄更便携。充电盒采用亮面设计，耳机外壳采用两种工艺形成对比，整体外观更具时尚特色。
充电盒升级为USB Type-C接口，让使用更方便，内置思远半导体SY8803，内置OVP防止使用C口快充设备对充电盒造成损坏；同时思远半导体SY8803具有充放电管理功能，可以把输入电流降压为内置电池充电，再把输出电流升压为耳机供电；充电盒电池容量410mAh，来自VDL重庆紫建。此外，充电盒由前代的物理弹出变为了磁吸设计，主板上有霍尔元件可以让耳机实现开盖即连功能。
耳机部分，万魔ColorBuds采用红外距离传感器实现了入耳检测功能，并且耳机支持敲击控制，主板上有加速度传感器；蓝牙音频SoC与前代相同是高通QCC3020，蓝牙5.0，支持aptX和CVC双麦通话降噪功能；耳机内置电池容量0.221Wh，来自国光电子。还有一个比较大的升级点是万魔ColorBuds新采用了一个全频动铁单元取代此前的动圈单元，辅以万魔标志性的格莱美调音提升听感。
总体而言，1MORE万魔新一代时尚豆ColorBuds真无线蓝牙耳机在体积更小巧的基础上，电池容量和续航并没有缩水，而且在充电接口、开盖即连、入耳检测、触控功能、双麦通话降噪功能以及扬声器素质方面进行了全面升级，是一款不错的TWS耳机。
