EDIFIER漫步者是国内老牌的音频企业，从早期的桌面音箱到有线耳机，再到蓝牙音箱、降噪耳机，以及目前最热门的TWS真无线蓝牙耳机，漫步者的产品线均有涉足。多年来，漫步者的产品凭借着不错的设计和做工，深受消费者喜爱。
今年漫步者推出了全系列TWS真无线蓝牙耳机，首款产品命名为TWS1，并邀请到了盛一伦作为品牌体验馆，这也是耳机产品中少有邀请明星代言的品牌，可见漫步者对TWS耳机市场的看好。
作为漫步者家族TWS耳机开山之作，内部采用了什么芯片，结构设计如何，是否延续漫步者家族特色等，带着众多粉丝的疑问，小编开启了对这款产品的拆解。
漫步者TWS1真无线蓝牙耳机图解评测：
一、漫步者TWS1真无线蓝牙耳机开箱

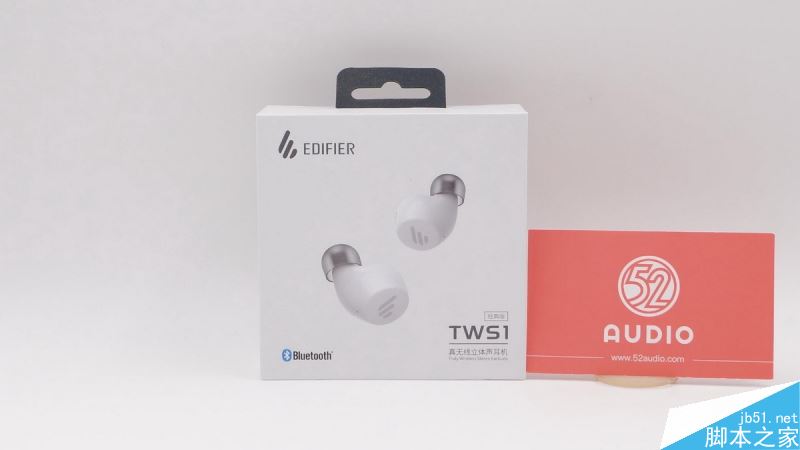

漫步者TWS1真无线蓝牙耳机包装盒正面，左上角为品牌logo，中间是耳机实物效果图，左下角有蓝牙标志。从型号命名可见这是漫步者家族第一款TWS真无线蓝牙耳机。

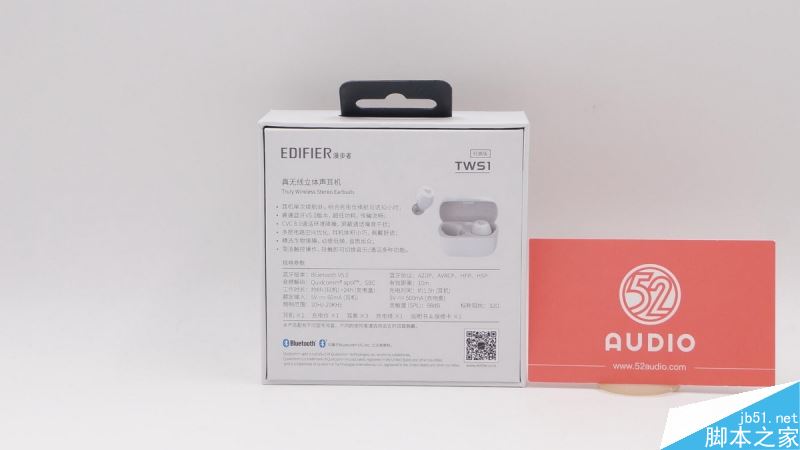

包装盒背面，顶部是黑色挂钩，方便线下实体渠道货架陈列。背面印刷有产品特色、规格参数等信息。

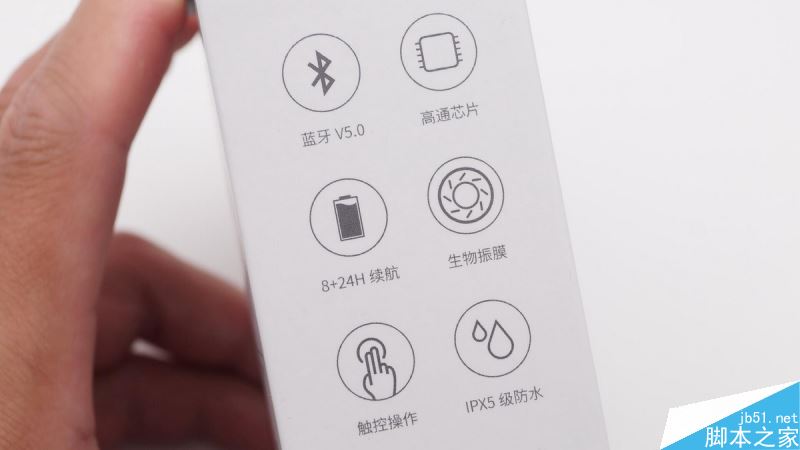

包装盒侧面，印刷了6个卖点图标，分别是蓝牙5.0、高通芯片、8+24小时续航、生物振膜、触控操作、IPX5级防水。

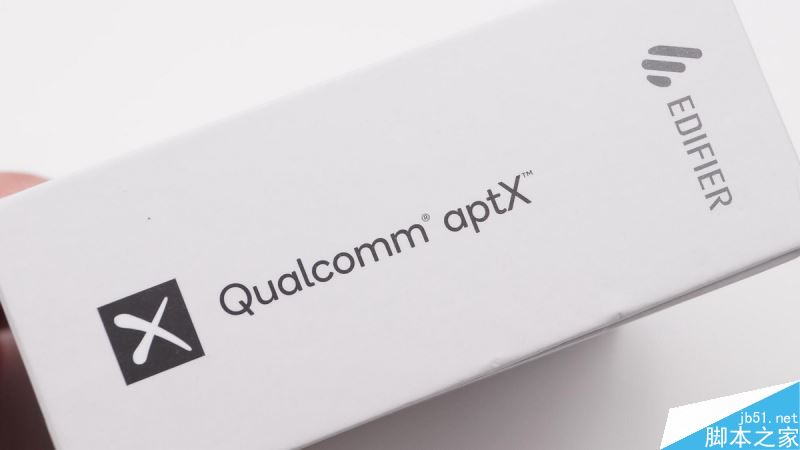

包装盒侧面另一面有高通Qualcomm aptX标志。

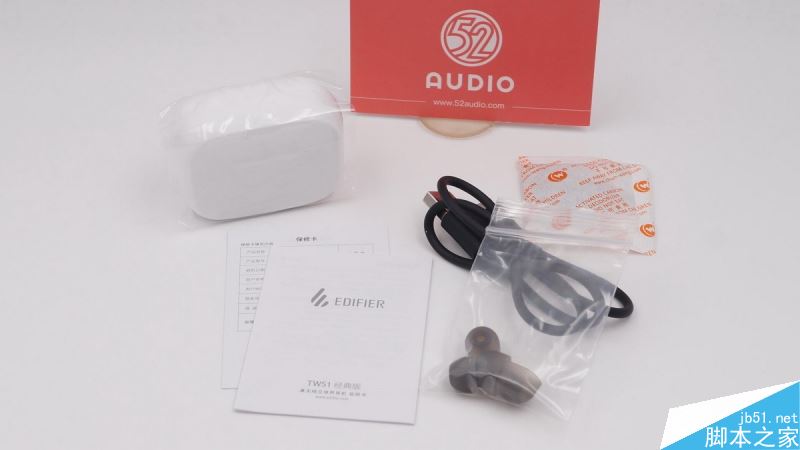

打开包装盒，里面的配件有耳机、充电线、耳套、使用说明、保修卡等。

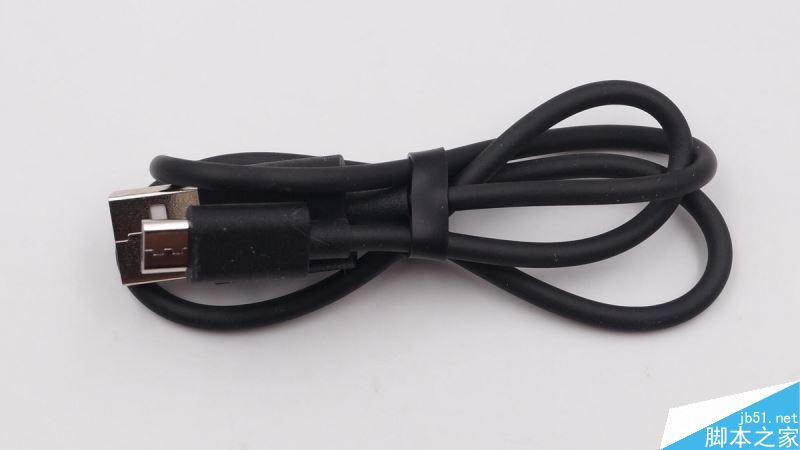

MicroUSB接口的充电线，可以搭配手机充电器、充电宝对耳机充电仓补充电量。

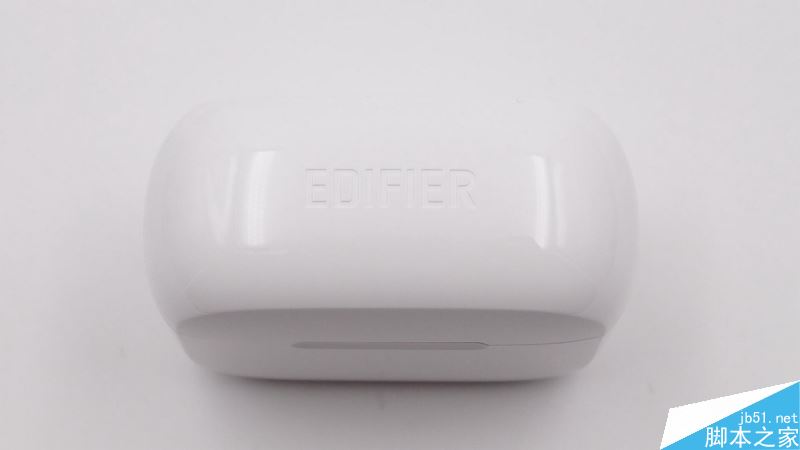

漫步者TWS1真无线蓝牙耳机充电盒顶部，可见漫步者EDIFIER的英文品牌logo。

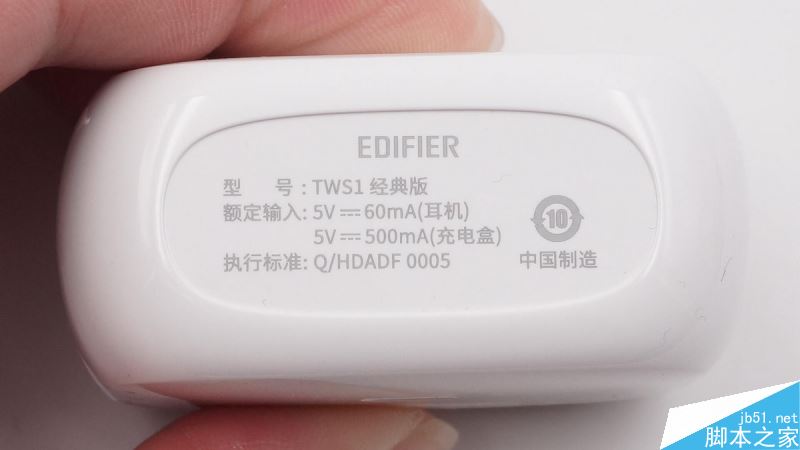

充电盒的底部铭牌镭雕了型号、额定输入、执行标准、产地等信息。其中型号为TWS1经典版、耳机充电电流为5V 60mA、充电仓的充电电流为5V 500mA。

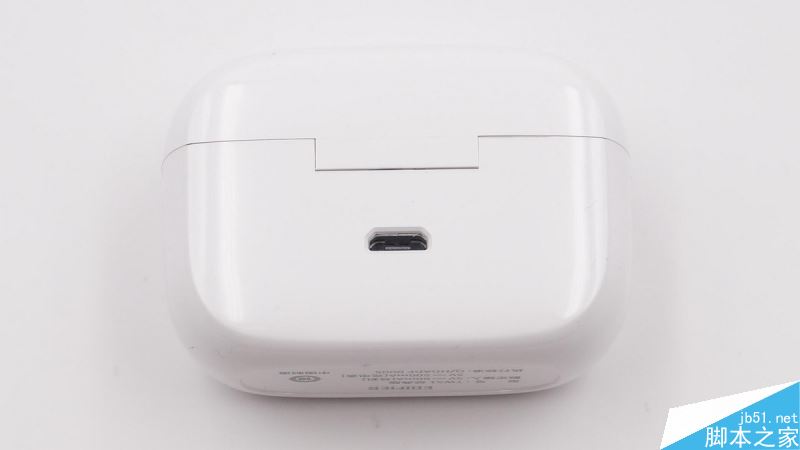

充电接口位于充电盒的背面。

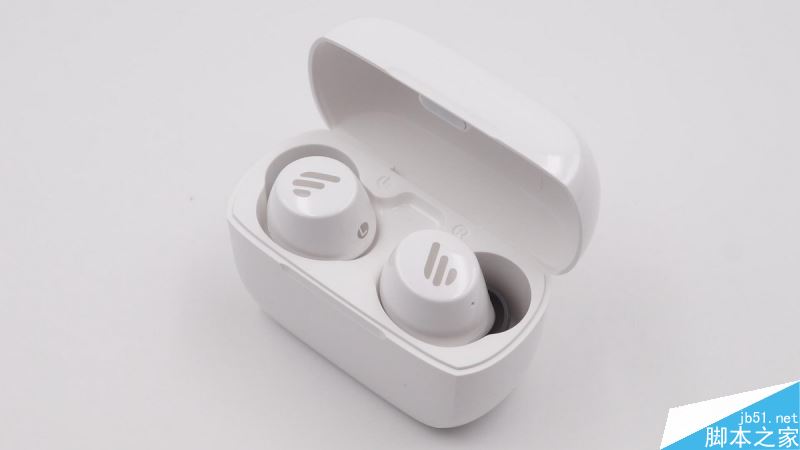

将耳机装入充电盒，开启盖子，里面安静的放着耳机。

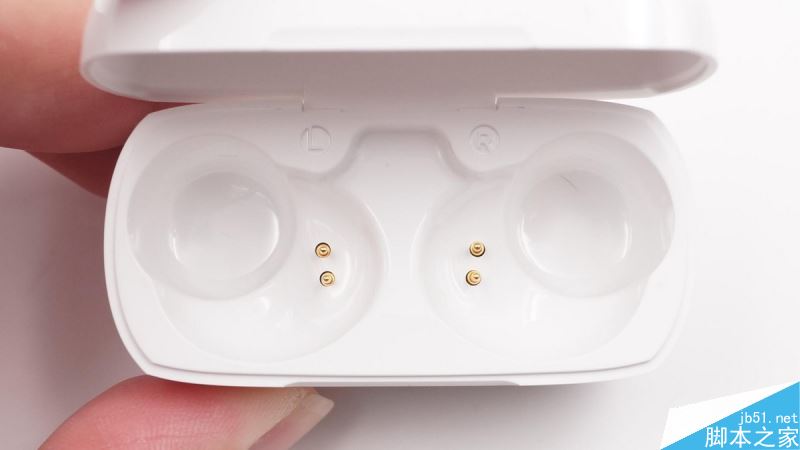

取下耳机的充电盒，里面可见用英文首字母区分的L和R左右耳提示、POP顶针、凹槽。将耳机放回充电盒后，内部固定设计让耳机轻松贴附于充电盒中直接开始充电，十分便捷。

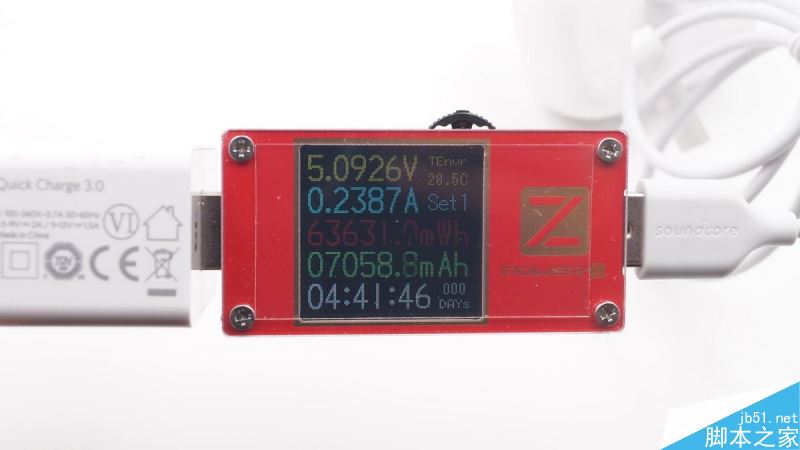

采用手机充电器给漫步者TWS1真无线蓝牙耳机充电，从Chargerlab POWER-Z便携式电流电压表上可见充电参数为5.092V、0.238A，功率1.21W。
二、漫步者TWS1真无线蓝牙耳机拆解

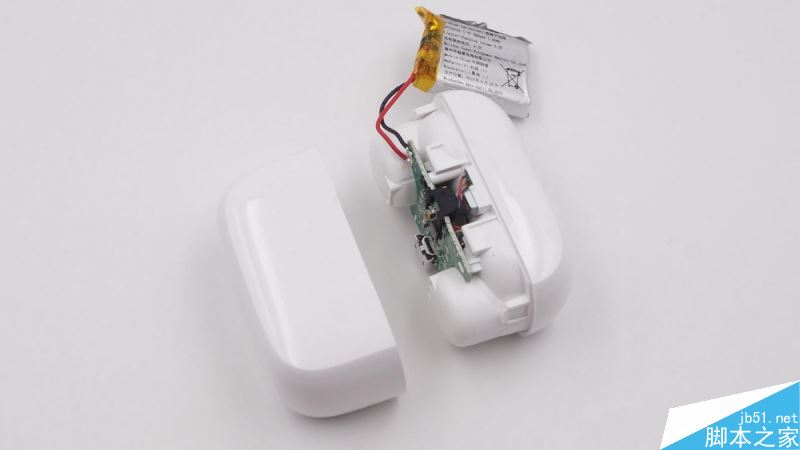

充电盒使用卡扣方式固定。卡扣位于充电盒盖上部边缘，轻轻撬开，充电盒分离为两部分。电路板、电池都在这个壳体内。
充电盒内的磁铁，用于开盖扣合吸附上盖。

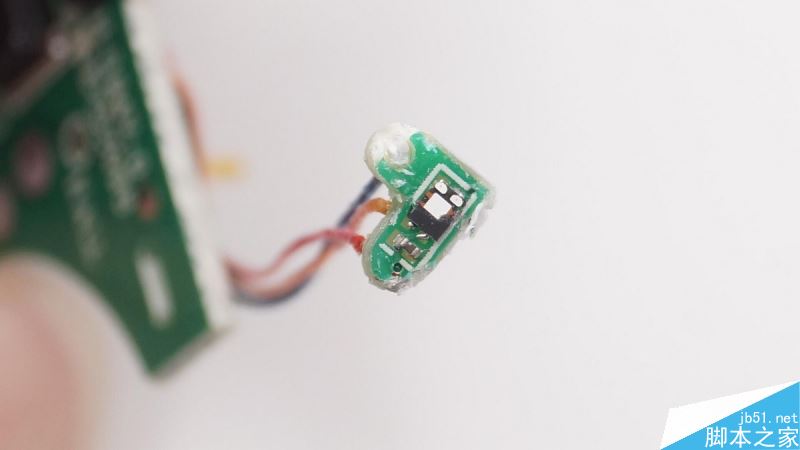

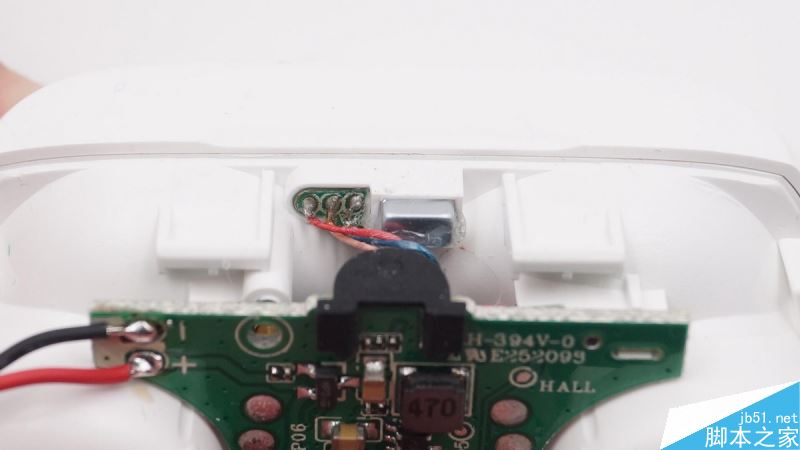

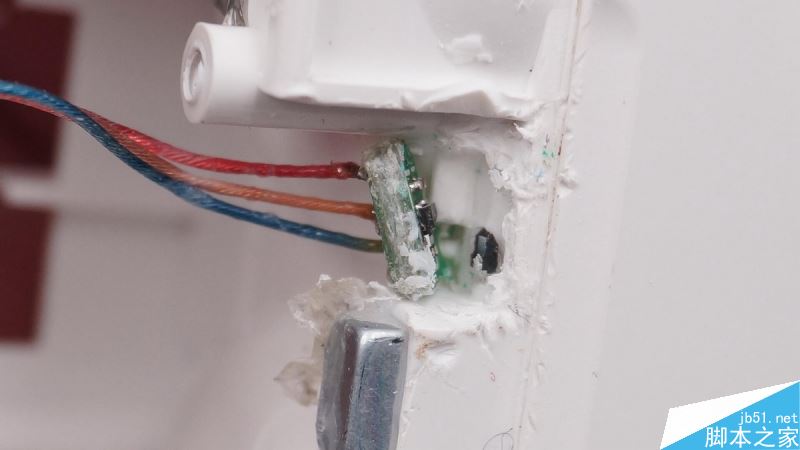

三根漆包线连接的小子板，这部分是霍尔开关电路，可检测充电盒开、关盖操作动作。
霍尔元件特写。
充电盒上的指示灯。

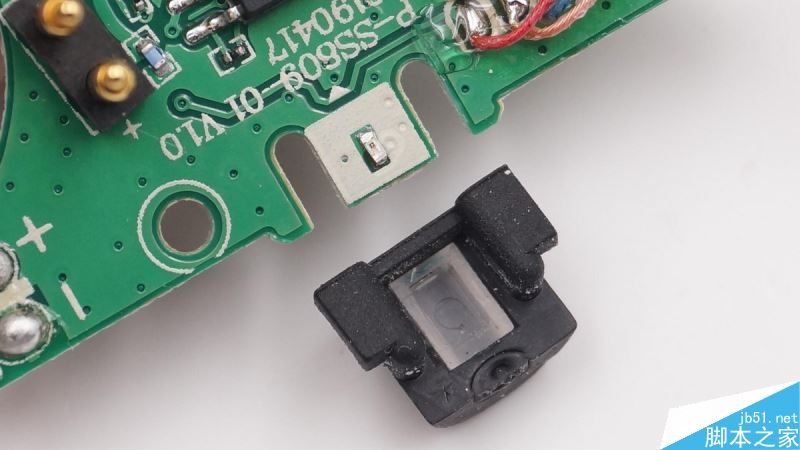

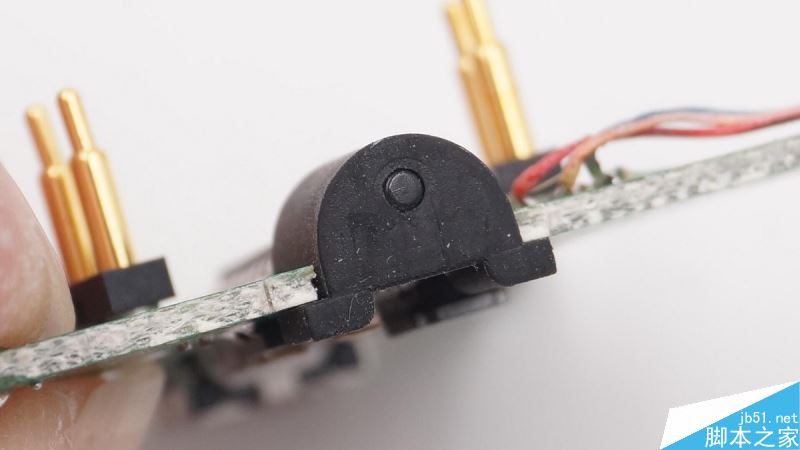

指示灯外面套了一个遮光罩，方便光源从固定位置显示出来。

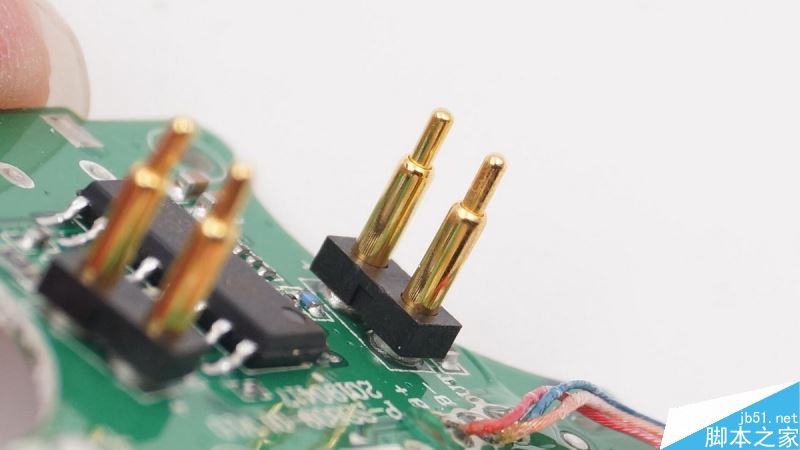

POP顶针特写。漫步者TWS1真无线蓝牙耳机共使用了两组，每组两根。

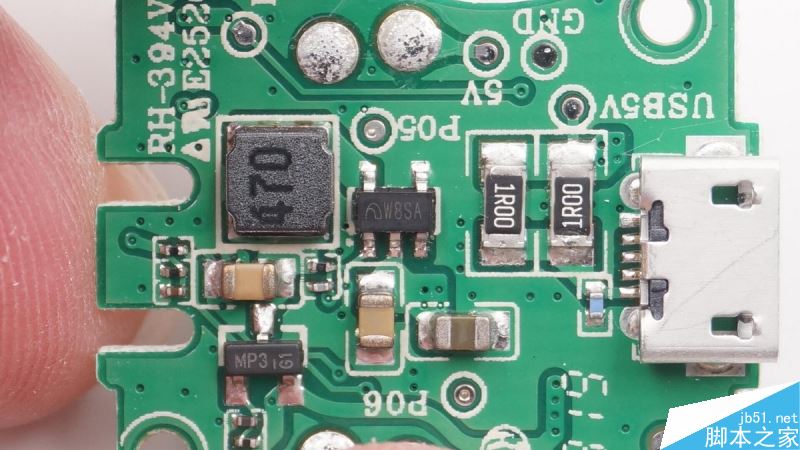

充电盒电路板上的元器件，从左到右分别是电感、LDO、精密电阻、MicroUSB母座。

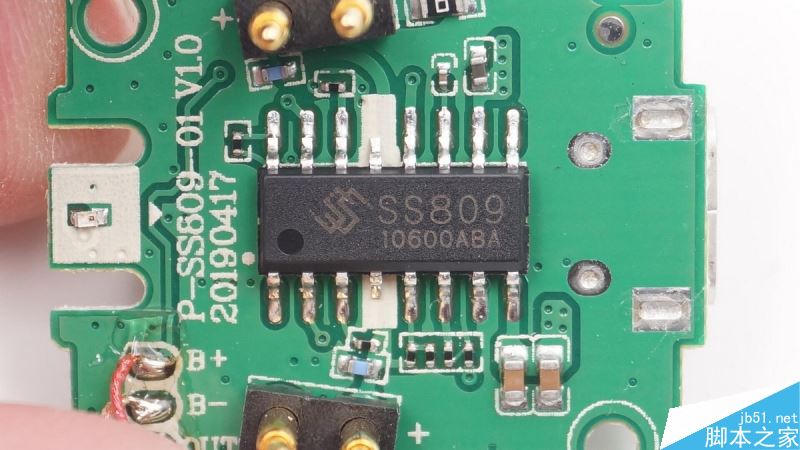

昇生微SS809，这是一颗集成电源管理功能的8位低功耗微控制器。

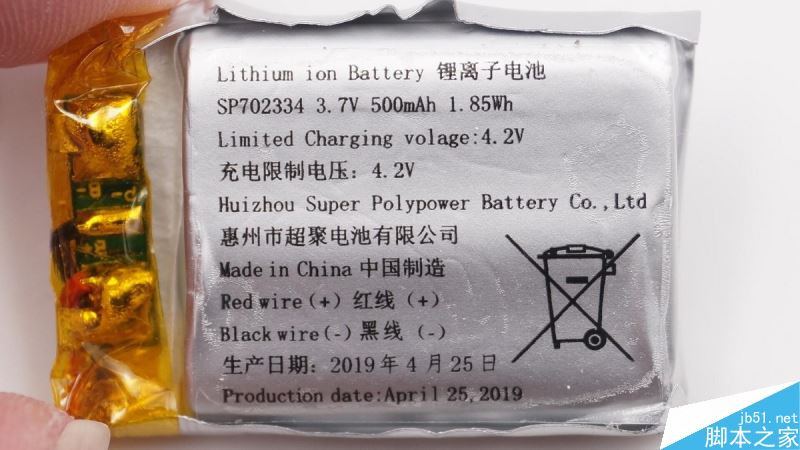

漫步者TWS1真无线蓝牙耳机充电盒内置电池容量为500mAh，是一颗可循环充电的锂离子电池。型号为SP702334、充电限制电压4.2V，由惠州市超聚电池有限公司生产。官方宣称，耳机充电1次续航8小时；充电盒可续充3次，总计续航可达32小时。

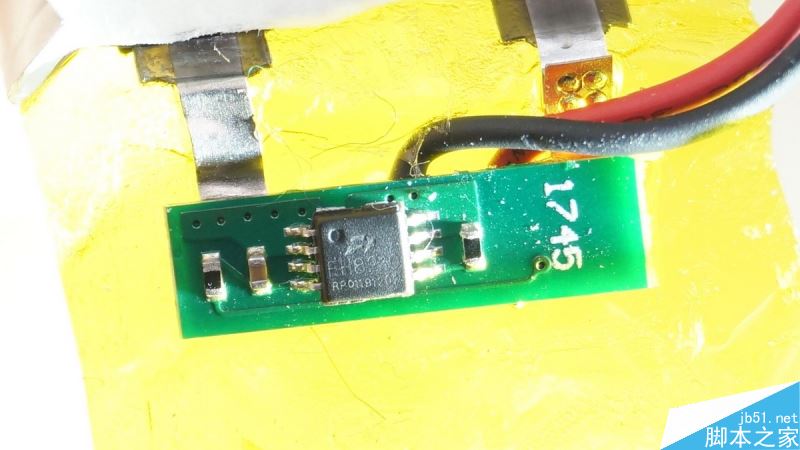

电池上的保护板，中间SOP8封装的芯片为锂电保护芯片，防止电池过充、过放等，起到安全防护作用。红黑导线分别对应正极、负极，连接到充电盒电路板为耳机供电。

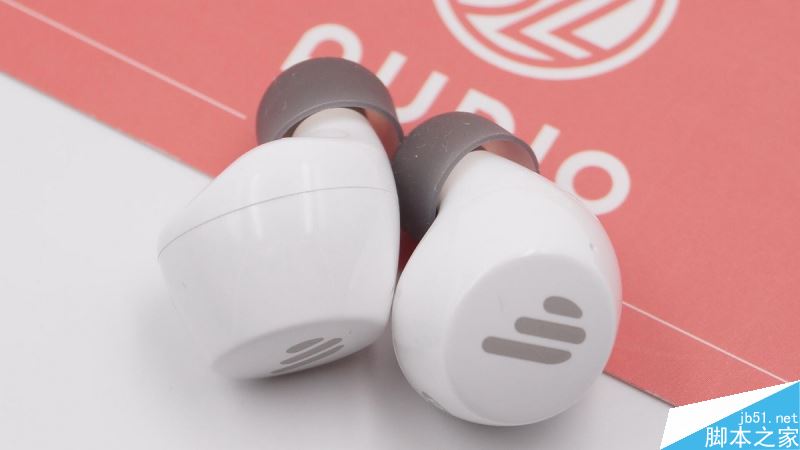

两个耳机特写。漫步者TWS1真无线蓝牙耳机入耳部分的曲面与角度经过反复打磨与推敲，使得美观与舒适度达到更好平衡；人体工程学设计，即使娇小女生也能舒适佩戴。搭配不同大小耳套，找到适合自己最佳佩戴搭配。

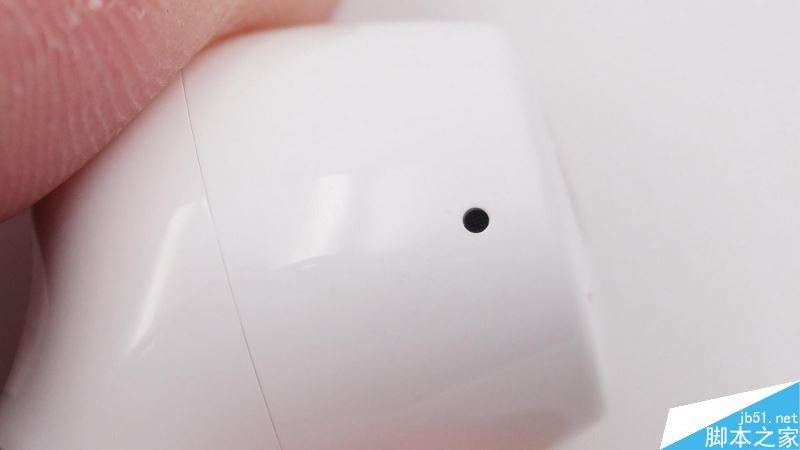

耳机上的麦克风特写。

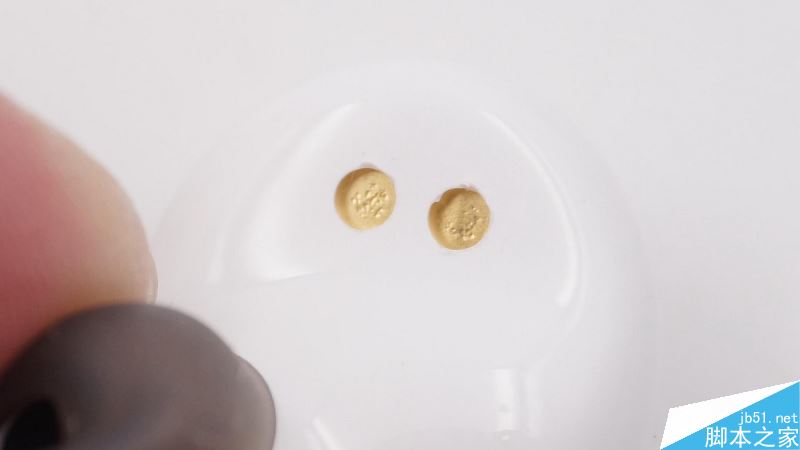

漫步者TWS1真无线蓝牙耳机的充电接触点，两个小孔，分别对应正负极。

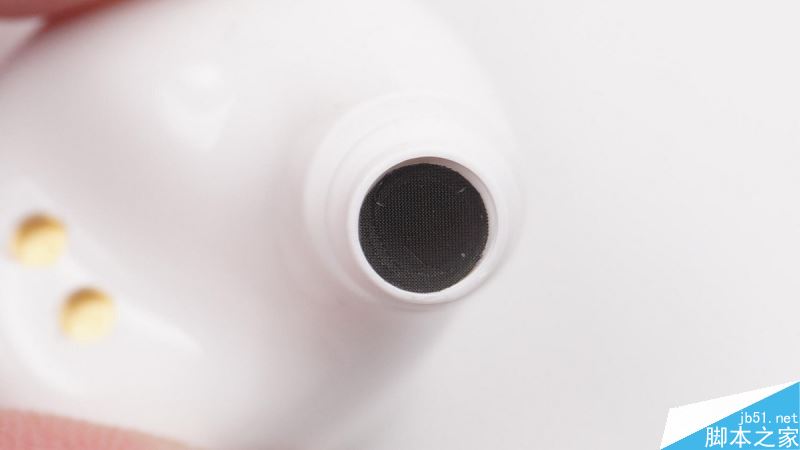

摘下耳机硅胶耳塞后可见防尘网孔，防止异物进入单元振膜上。

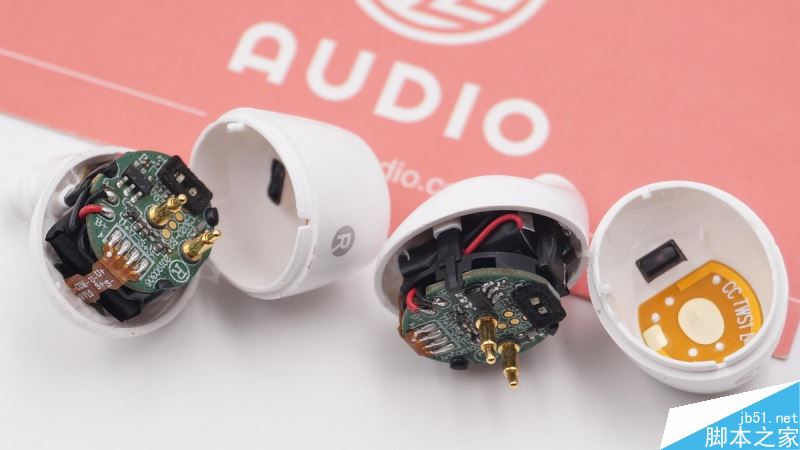

漫步者TWS1真无线蓝牙耳机采用扣位和超声波工艺焊接，找到合缝处，轻轻撬开，还可以复原，有效降低暴力拆解对耳机造成的破坏。

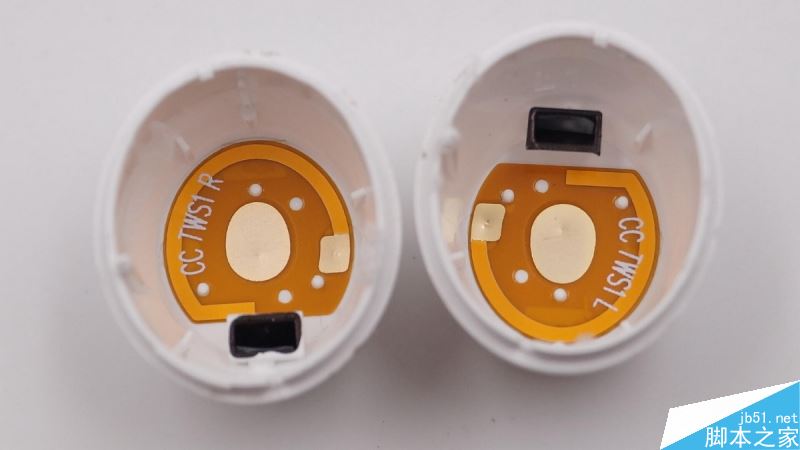

左右耳都支持触控操作，内部FPC柔性电路板肩负起两大功能，中间圆点为触摸触点，外圈是天线。轻触耳机外壳，可切换音乐、通话，告别按键的压迫感，操作更轻松。单击，暂停、播放、接听、挂断；长按，拒接；双击，下一曲；三击，上一曲。

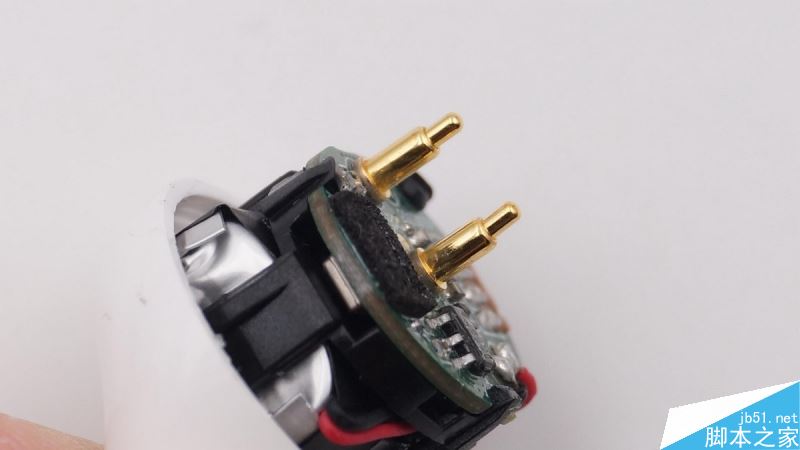

耳机POP顶针特写。

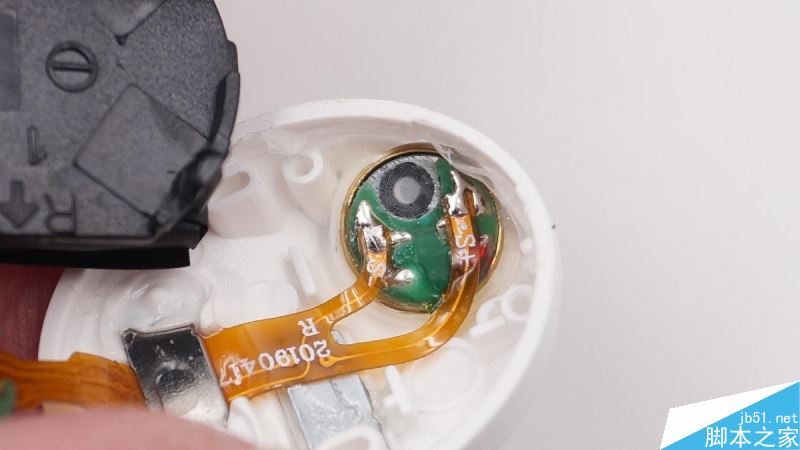

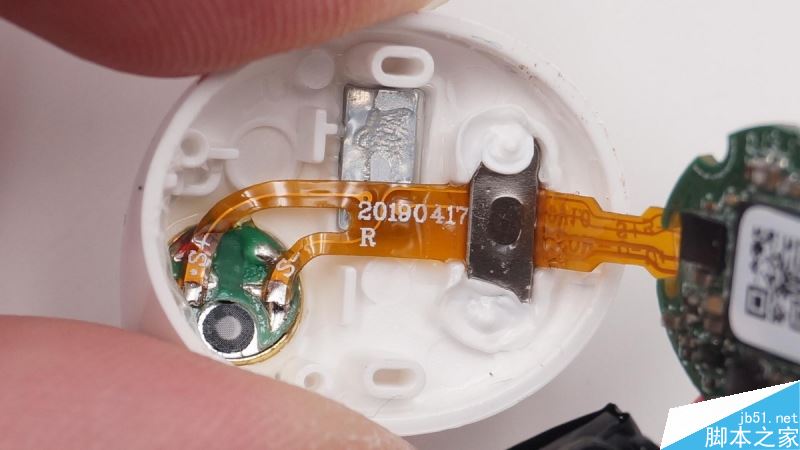

耳机喇叭采用FPC柔性电路板跟主控PCB连接。
官方介绍漫步者TWS1真无线蓝牙耳机内置生物振膜，使得音感层次分明、纤毫毕现，即使是听腻的老歌，也能被演绎得别有滋味。

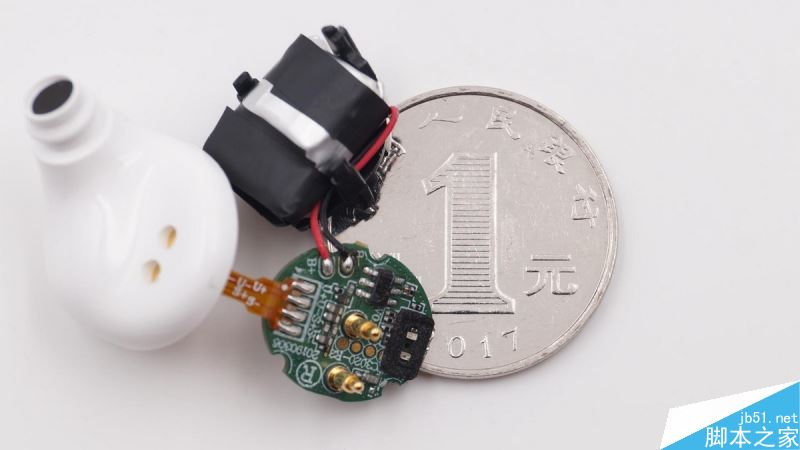

采用一元硬币作为参照，可见耳机PCB和电池的大小，在这么小的空间上完成电路设计，难度系数相当高。

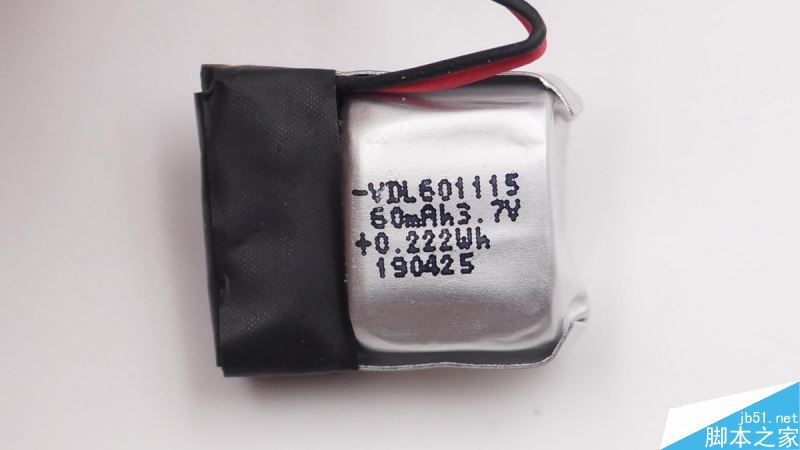

耳机上的供电电池，品牌来自VDL紫建电子，型号601115，60mAh，0.222Wh。官方宣称这个电池容量，满足8小时的耳机续航。

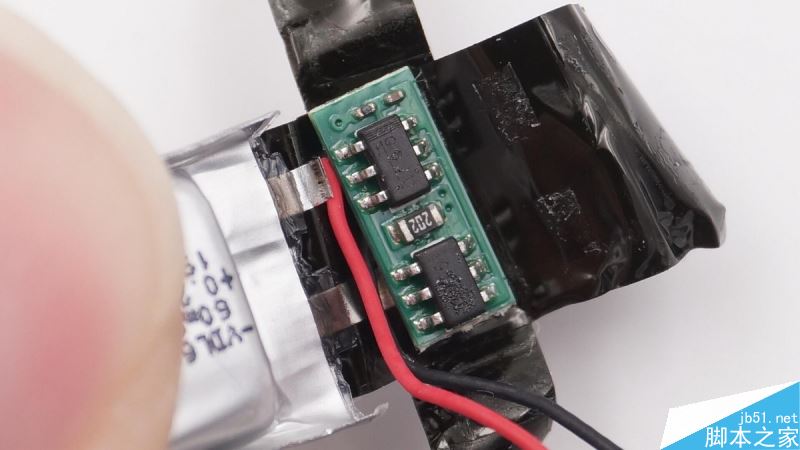

电池上也设计了独立的保护板，板子上有两颗保护芯片和一颗电阻。

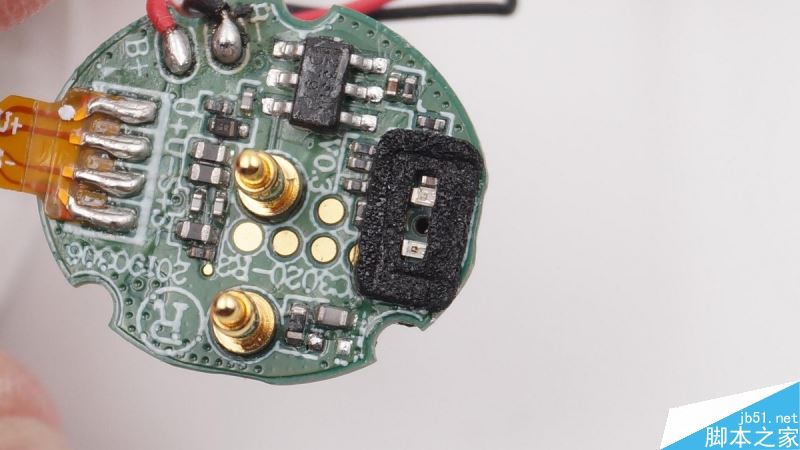

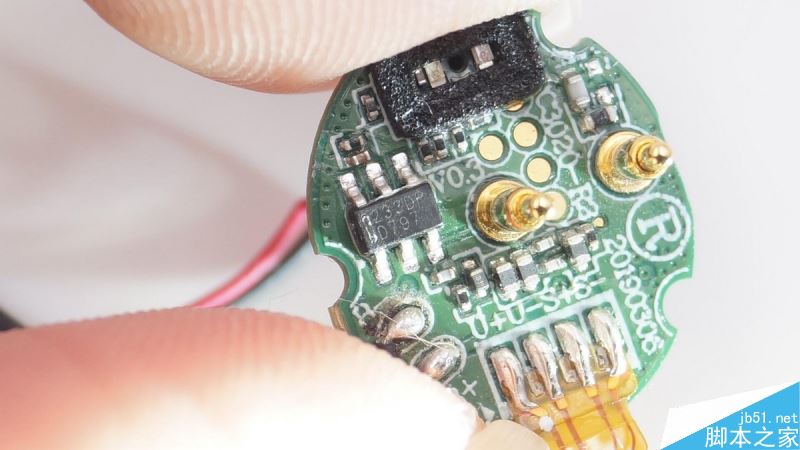

耳机电路板上POP顶针、LED指示灯。

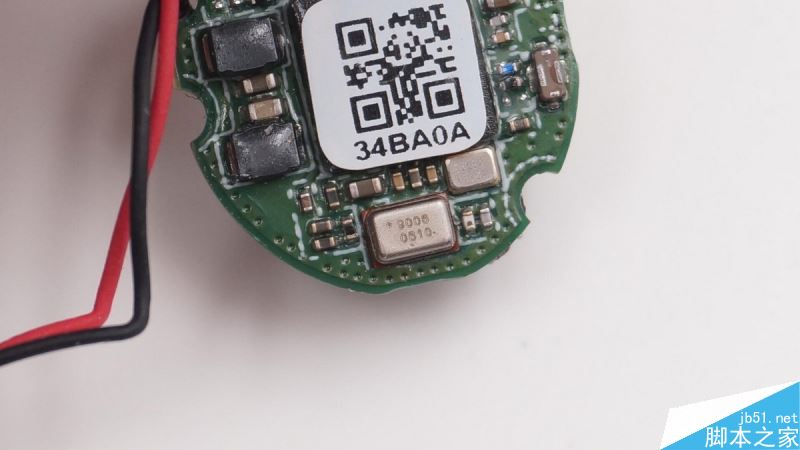

二维码贴纸下面是耳机主控芯片，下方是硅麦、晶振。
丝印编号为233开头的芯片，SOP23-6封装。

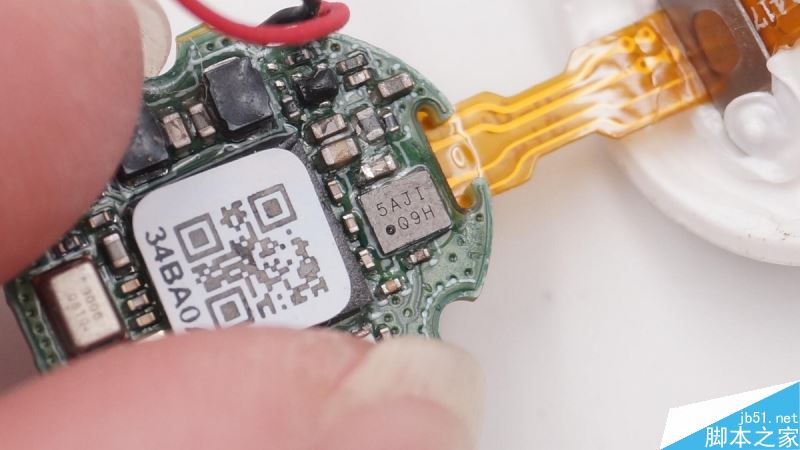

丝印编号5AJ开头的芯片特写。

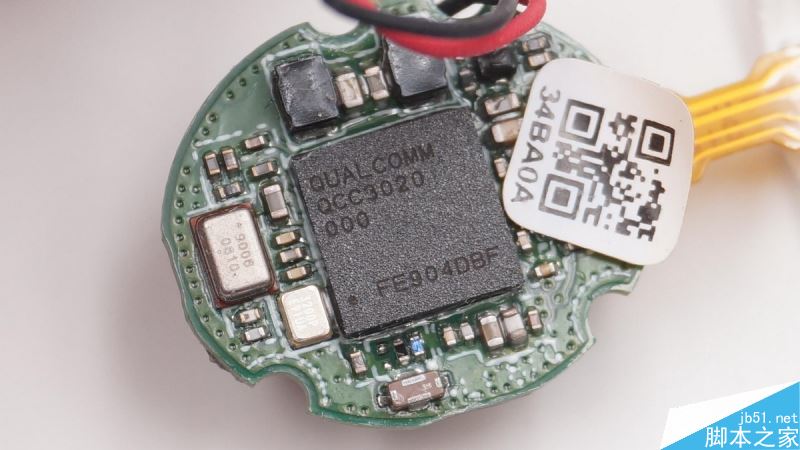

漫步者TWS1真无线蓝牙耳机采用高通QCC3020作为主控，这是一款低功耗的蓝牙音频SOC，采用FBGA封装，专为TWS真无线耳机而设计。支持高通特有的aptX高规格解码，延时更低、容错性好，最高可达48KHz的采样频率，解锁音乐的更多细节。除此之外，还支持第八代CVC通话环境降噪，通过算法精确识别背景噪音并消除，通话体验更纯净。

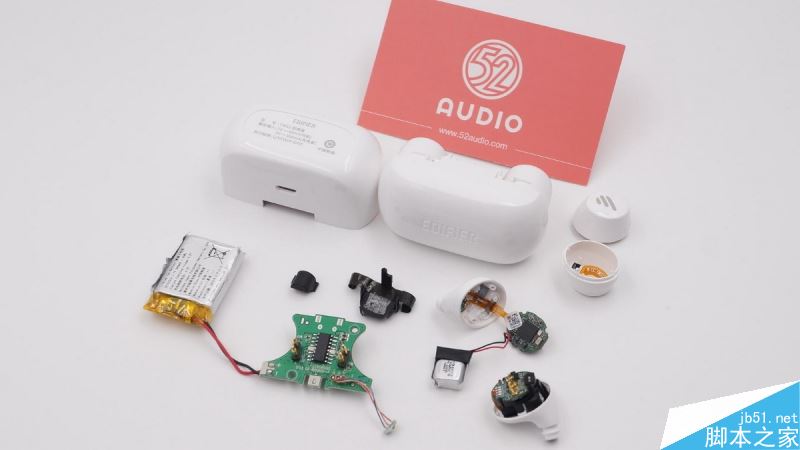

被大卸八块的漫步者TWS1真无线蓝牙耳机，由数十个组件组合而成，产品结构设计巧妙，便于组装和拆解。无论是充电盒还是耳机，都可以无损分离。
小编总结
TWS1真无线蓝牙耳机作为漫步者首秀，成为首批搭载高通QCC3020主控的产品，200出头的售价，支持aptX、CVC、触控操作等特色，成为200-300元价位性价比颇高的产品。
整个产品体积小巧、便于携带。充电仓采用了昇生微SS809低功耗SOC控制芯片，将电源和MCU微型处理器合二为一，集成度颇高；内置大容量电池，为耳机提供多次循环充电，累计高达32小时的续航，充电焦虑一族有福了。
小编小编查看了漫步者TWS1真无线蓝牙耳机在京东了销售页面，粉丝在评论区对耳机的佩戴舒适度给予了较高评价，金杯银杯，用户的口碑才是对产品真实的写照。期待后续漫步者带来更多优质的TWS真无线蓝牙耳机产品。
