年初的时候小鸟音响就在北京发布了旗下的TWS真无线系列的两款产品——TRACK Air+ 和 TRACK Air。这款新品成为首批搭载高通QCC3026解决方案的产品，此外，还支持无线充电功能。
下面我们通过深入拆解，了解小鸟TRACK Air真无线入耳式耳机的内部做工和设计亮点。
小鸟TRACK Air真无线入耳式耳机拆解+评测：
一、LIBRATONE小鸟TRACK Air真无线入耳式耳机开箱

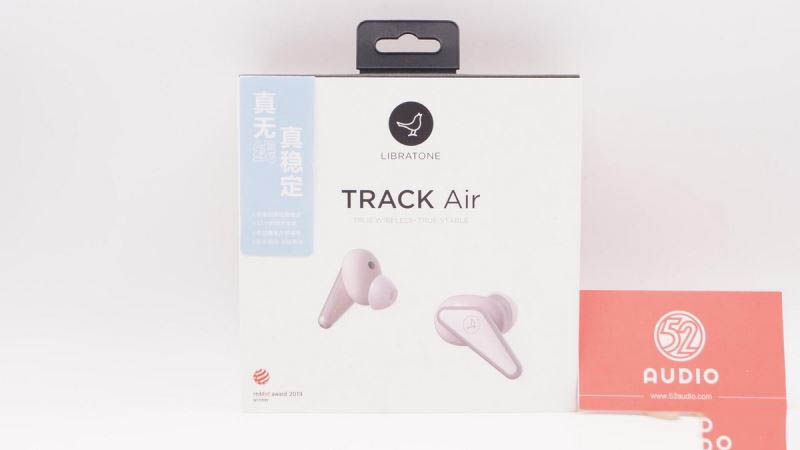

耳机包装盒正面有产品图片，粉丝配色。左下角还有reddot红点奖标识，说明拿到了设计界的大奖。包装盒顶部有一个黑色塑料挂钩，方便线下实体店货架陈列。
包装盒背面有列出产品6大卖点，分别是真无线、长续航、无线充电、IPX4级别防水等。产品通过了FCC、CE等多项认证。

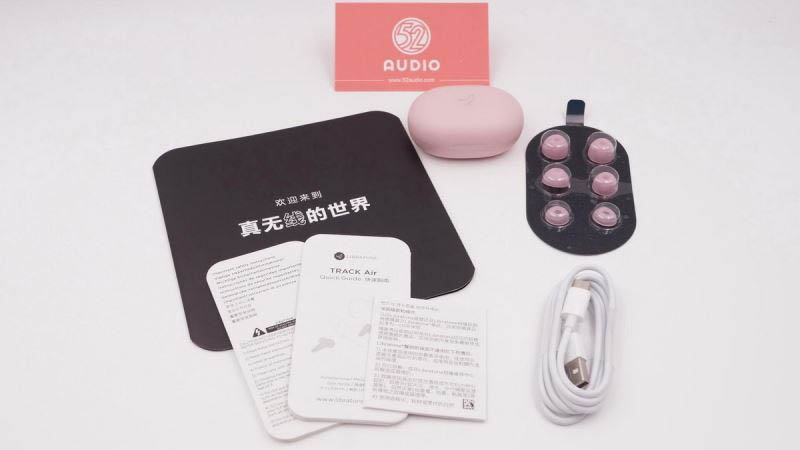

打开包装盒，里面可见产品、耳套、充电线、使用说明、保修卡等。

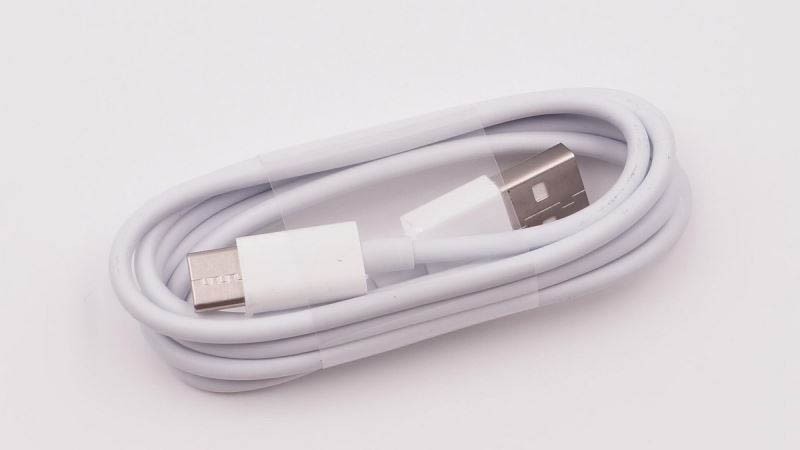

附赠的充电线为USB-C接口，线材为标准长度。

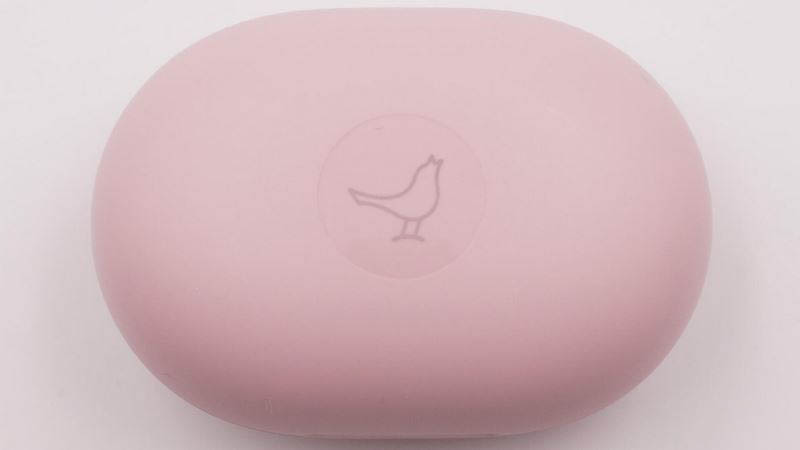

产品顶部熟悉的小鸟品牌标志。

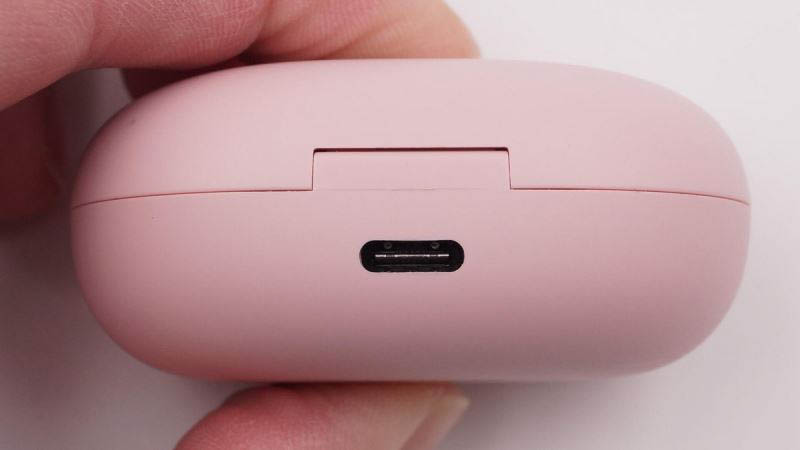

充电接口为目前最新的USB-C口，跟很多手机、笔记本电脑的一样，支持正反插。

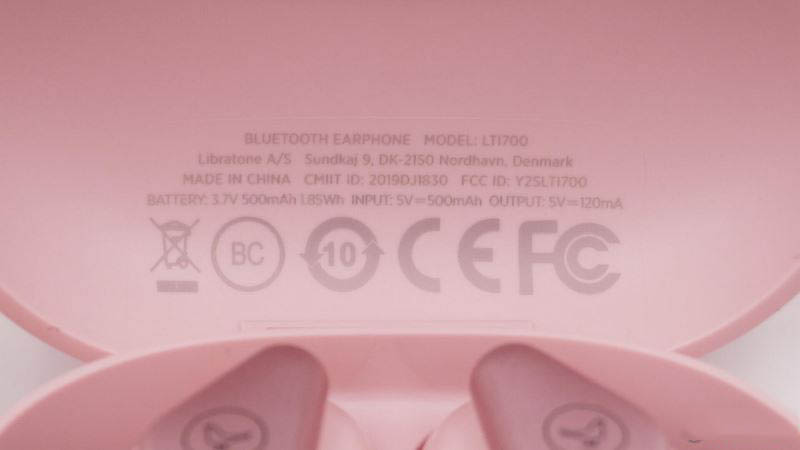

打开耳机上盖，可见产品型号LT1700、产地、CMIIT ID、FCC ID、电池容量、输入和输出功率。

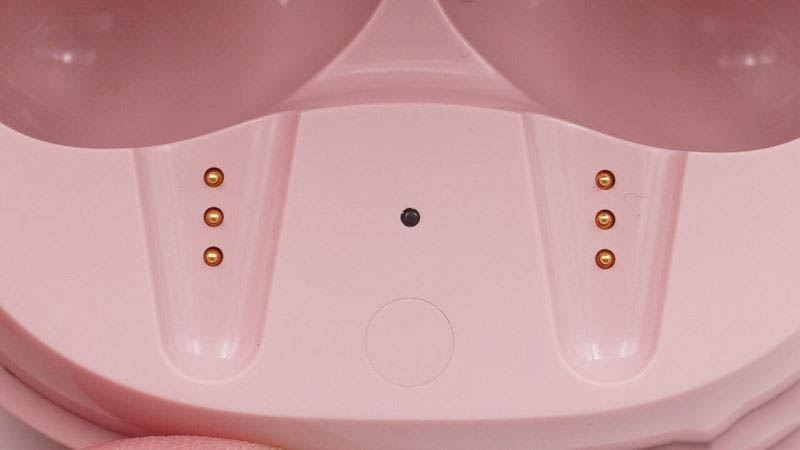

内部有耳机充电接触触点、指示灯、按键。

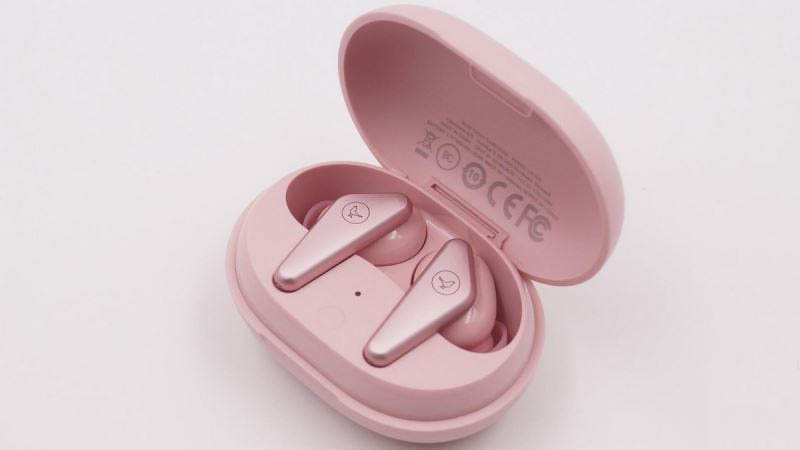

耳机盒与耳机内部全貌。

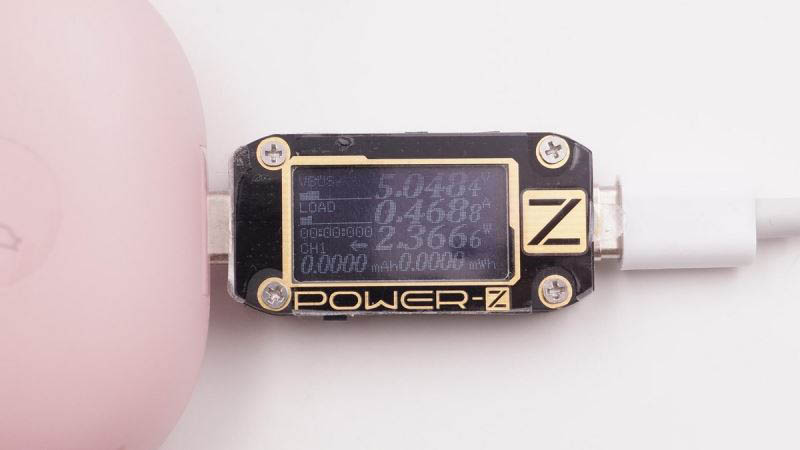

采用Chargerlab POWER-Z KM001C便携式电流电压表做充电检测，输入的电压和电流分别为5.048V、0.468A，功率为2.366W。这个速度相当快，一会看下电芯容量，就能计算出充电倍率。
小鸟TRACK Air真无线入耳式耳机支持无线充功能，选配的充电板为标准Qi协议，也兼容第三方的Qi充电板。应急的时候，还能用支持反向无线充的手机供电。

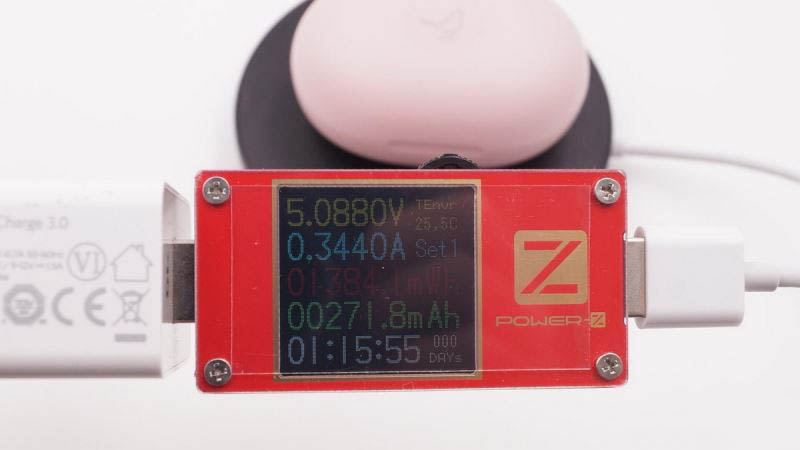

再来看下无线充的充电功率，把耳机放到无线充发射板上，继续通过POWER-Z测试，充电电压为5.088V、电流为0.344A，功率为1.75W。
二、LIBRATONE小鸟TRACK Air真无线入耳式耳机拆解

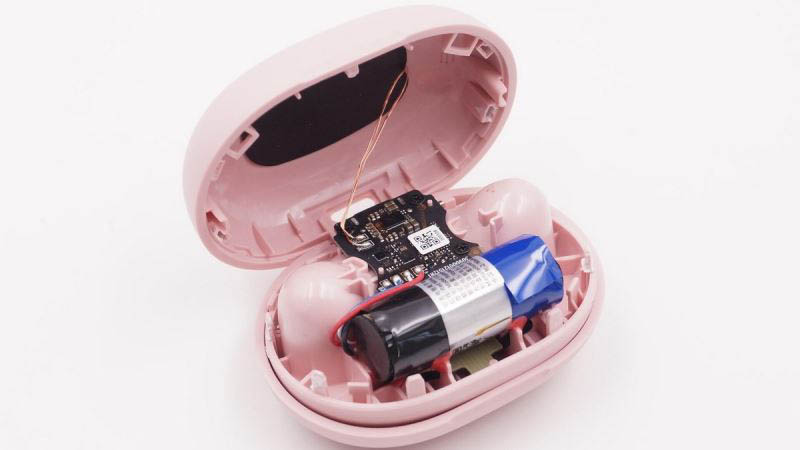

小鸟TRACK Air真无线入耳式耳机四周都没有找到螺丝孔位，分析后发现为卡扣安装，并非超声波扣合。小心撬开电池仓上盖，里面的电路板、电池、无线充线圈一览无余。从内部的结构可见，模具非常精密，卡扣、骨位交相配合，确保充电仓的壳体强度。整个耳机为注塑原色，并非外部喷涂。
四颗磁铁，用于吸附、固定充电仓中的耳机。位于磁铁中间使用螺丝固定的凸字型副板延伸出三条排线，左右两根排线分别为两只耳机提供数据、充电连接，上方排线连接至主板。

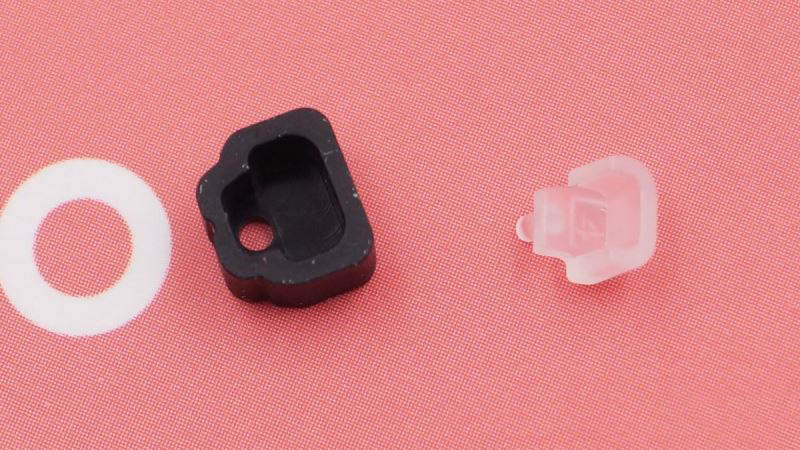

导光柱和遮光罩。

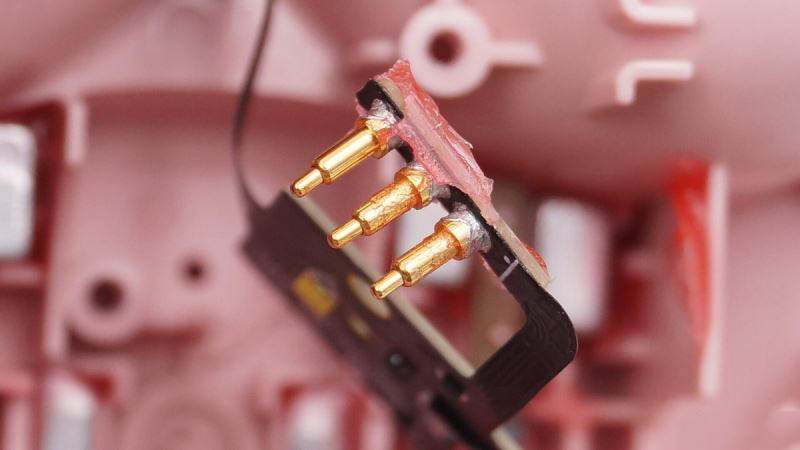

耳机充电仓中的POP顶针，这里为3Pin，相比传统的2Pin，3Pin可以实现系统升级等扩展功能。

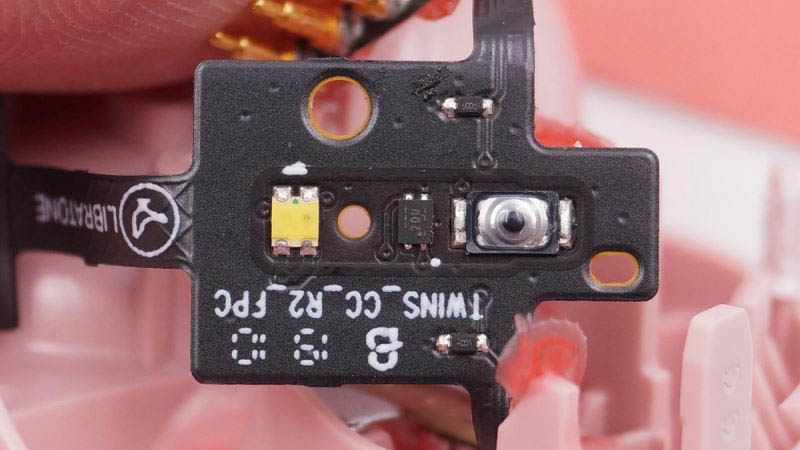

指示灯位于一块独立的子板上，板子上有编号TWINS_CC_R2_FPC编号，生产日期为19年第10周。从左至右依次是LED指示灯、霍尔元件、功能微动按键。
丝印为2DU的霍尔元件。

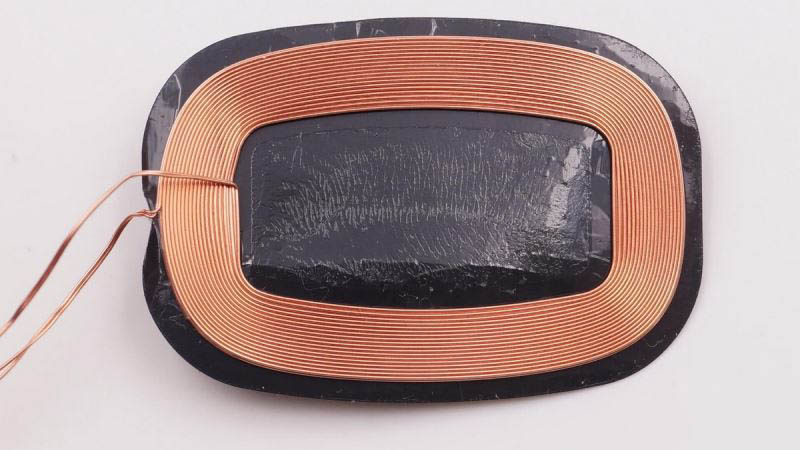

小鸟TRACK Air真无线入耳式耳机充电仓中的无线充接收线圈，黑色部分为隔磁片。

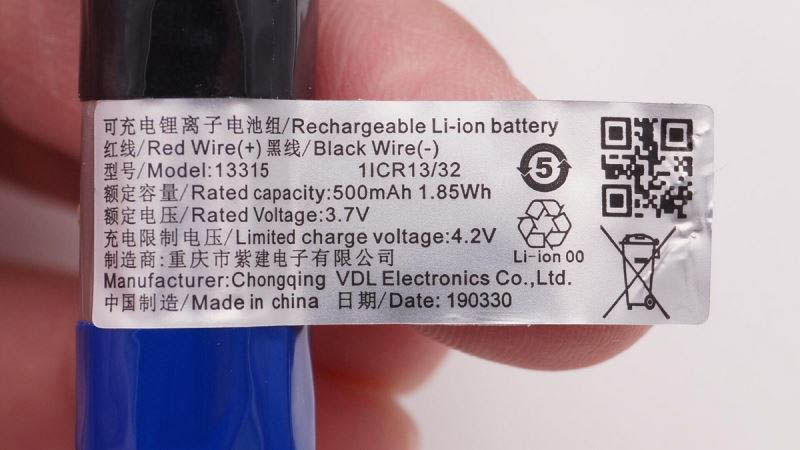

位于电芯上的铭牌，上面的信息非常丰富。可充电锂离子电池组，红线为正极，黑线为负极；型号13315，额定容量500mAh，1.85Wh。刚刚充电测试功率达到了2.366W，倍率为1.27C，1小时不到就能充到80%电量。电芯制造商为重庆市紫建电子有限公司，生产日期2019年3月30日。

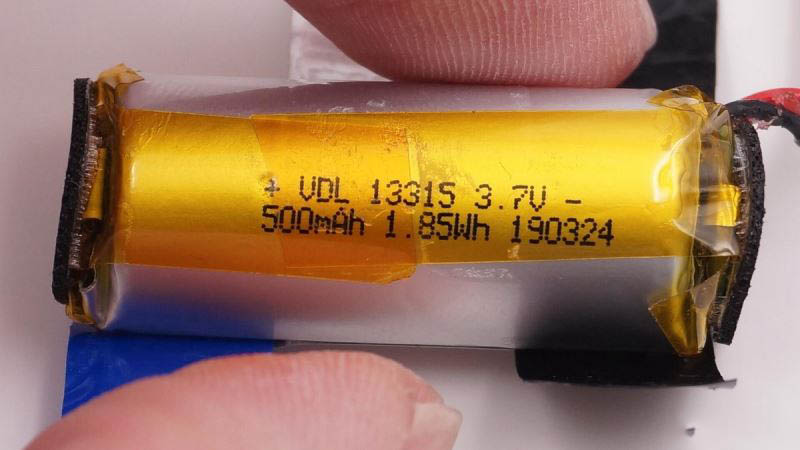

电芯特写，VDL为品牌，13315为型号，3.7V，500mAh，1.85Wh。外观类似18650圆柱体积，但这是软包类型，属于聚合物电芯。

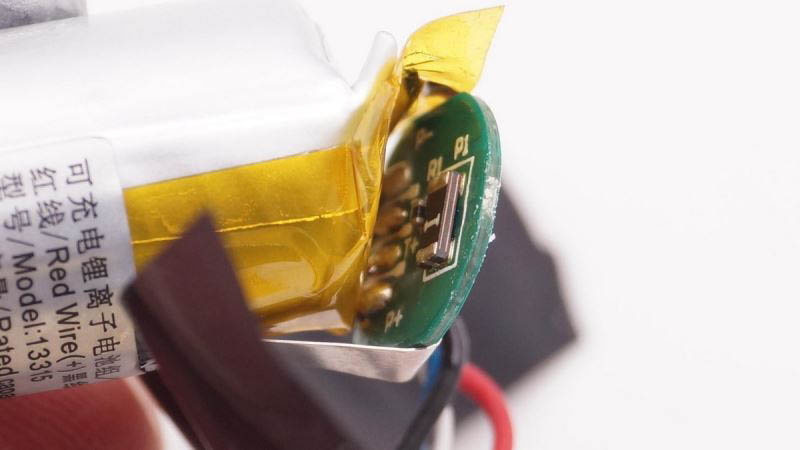

保护板特写，为了节省体积，采用了圆形设计。保护板上只集成了保险丝，剩余的保护IC在主板上。
小鸟TRACK Air真无线入耳式耳机的无线充电路板特写，上面有无线充主控芯片、DC-DC芯片、MLCC电容等。

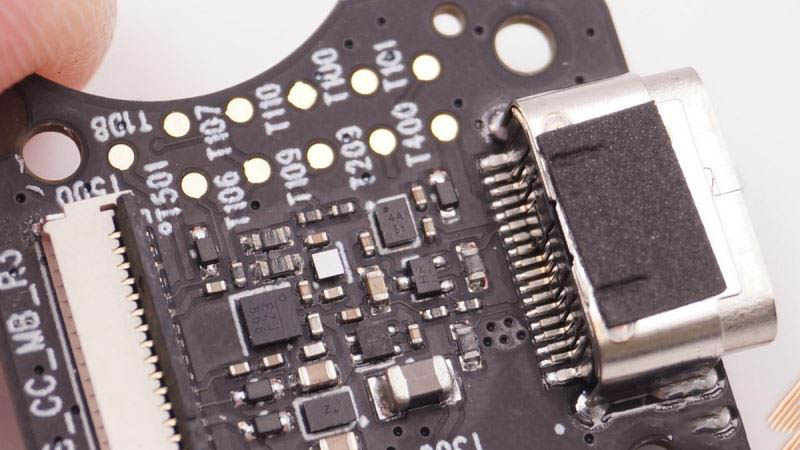

PFC连接器底座和USB-C连接器特写。

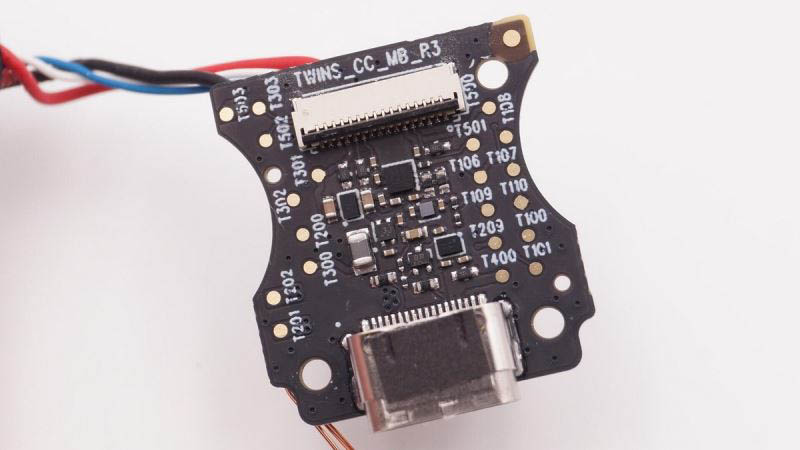

USB-C母座采用沉板设计，四个定位柱插入PCB中，固定牢靠。USB-C连接器为标准的16Pin接口，可用于充电，以及耳机固件更新。

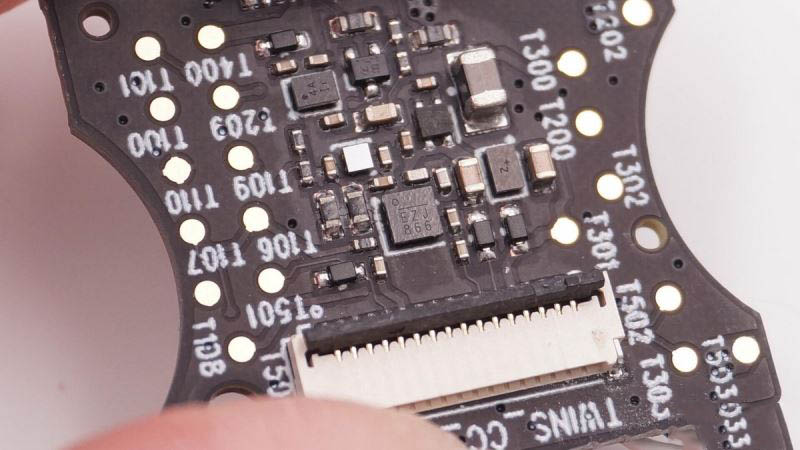

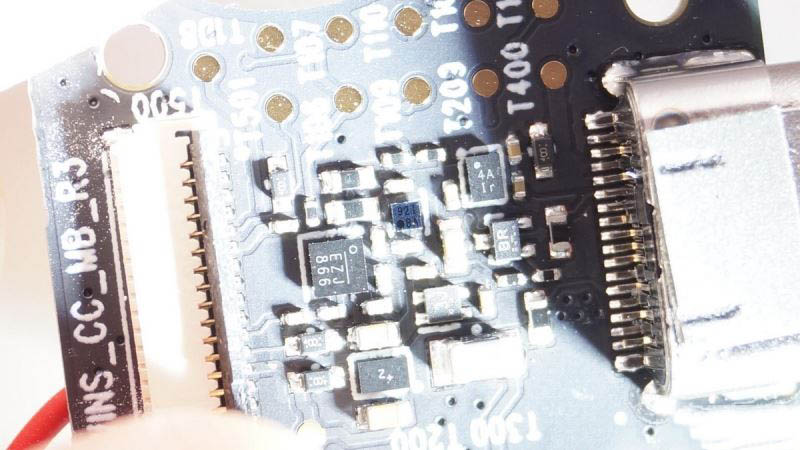

丝印编号为EZJ866、4A开头的芯片。
芯片特写。

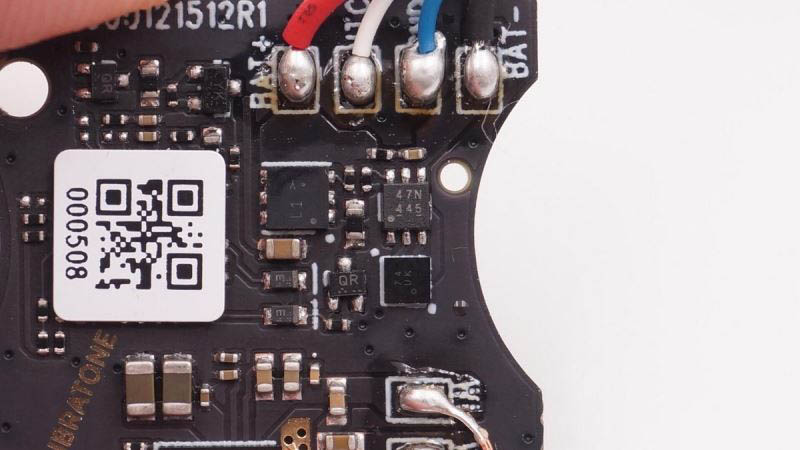

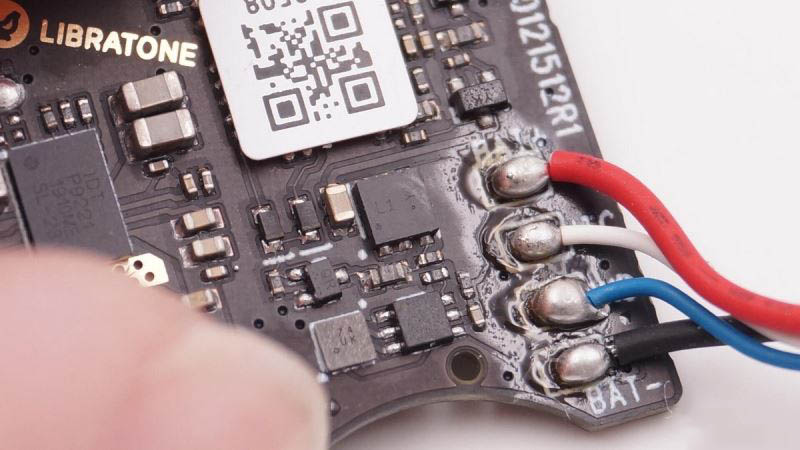

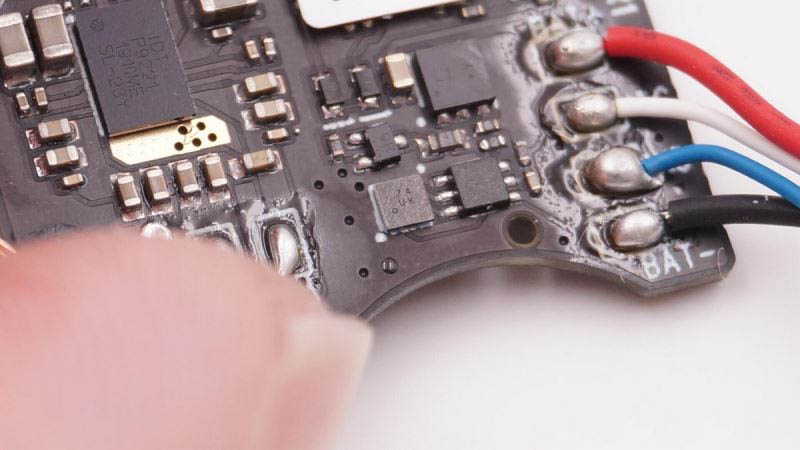

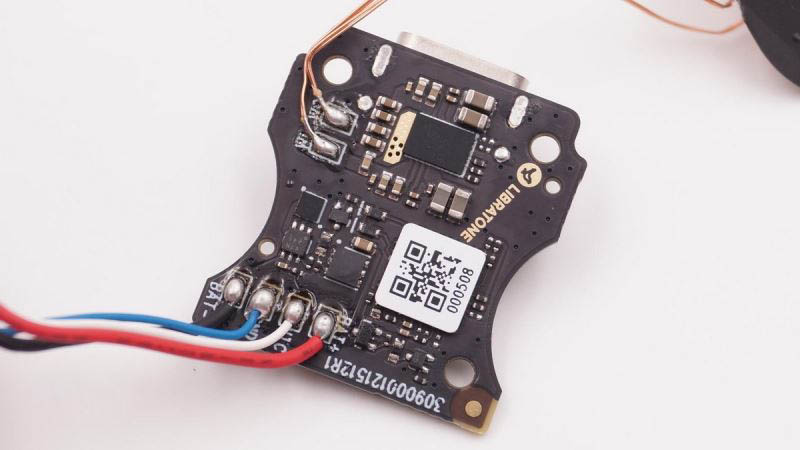

四根电源线，依次是红、白、蓝、黑。
电路板是的MCU芯片被二维码贴纸挡住了，二维码里面存储了产品的批次、生产日期等信息。
丝印编号为47N445的芯片。

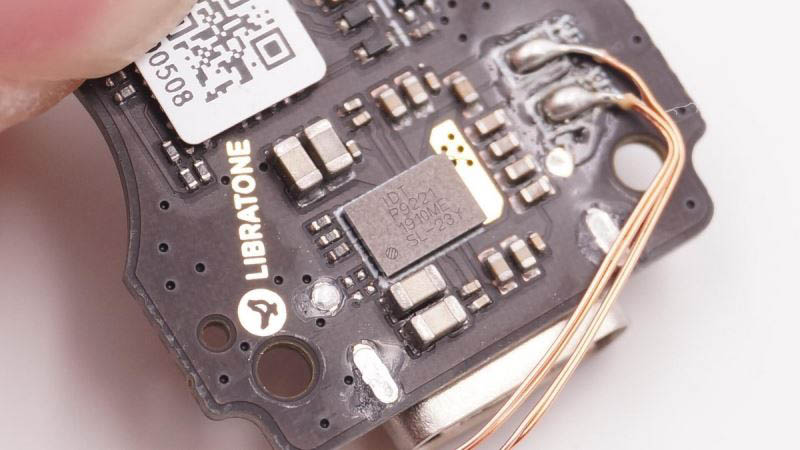

小鸟TRACK Air真无线入耳式耳机的无线充接收端主控芯片为IDT P9221。

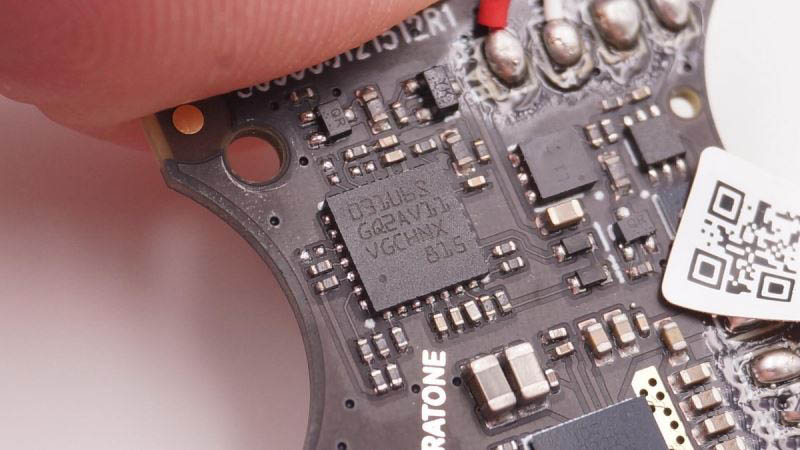

充电盒电路板中有一颗ST意法半导体MCU单片机，用于显示电池电量、配对状态、存储固件等。

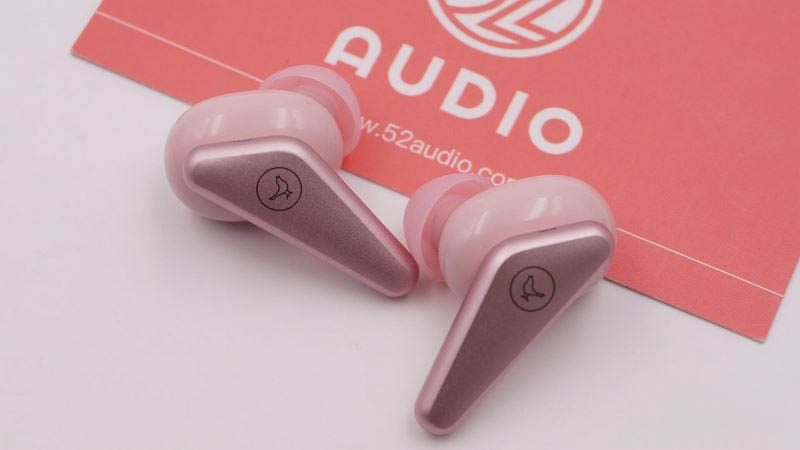

拆解完充电仓，下面就要轮到耳机了。这个耳机的外观延续了小鸟家族风格，我们之前采购的小鸟有线耳机、蓝牙耳机，也都采用了这一设计语言。

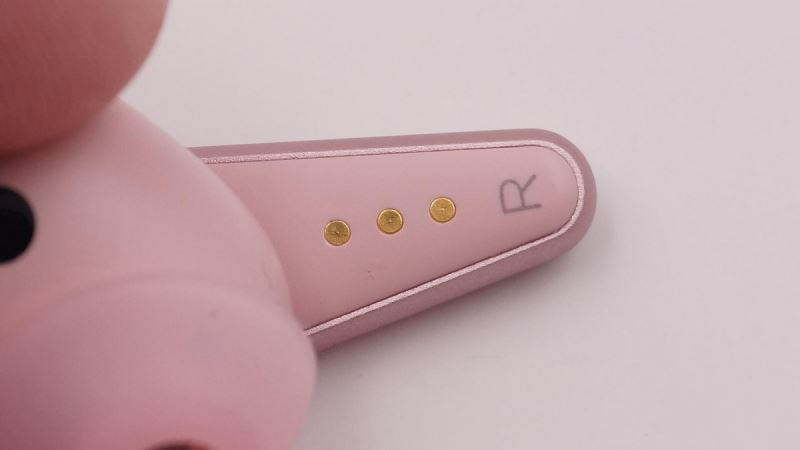

耳机上的充电金属触点，共有3颗，这只为R左耳。耳机外壳为铝合金与塑胶相结合。

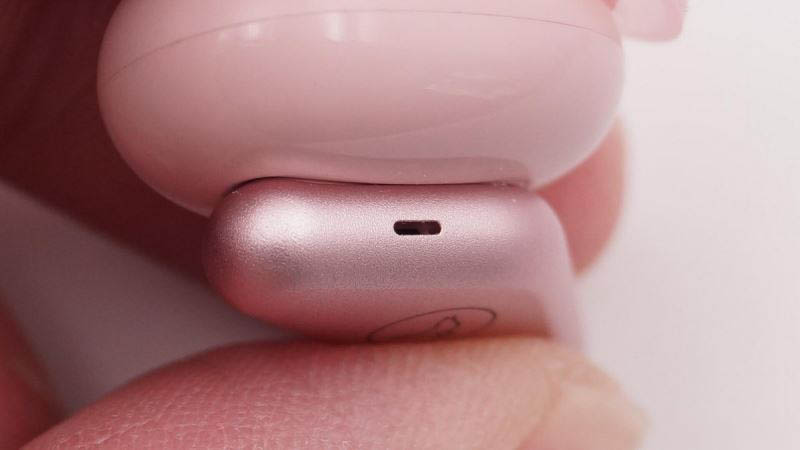

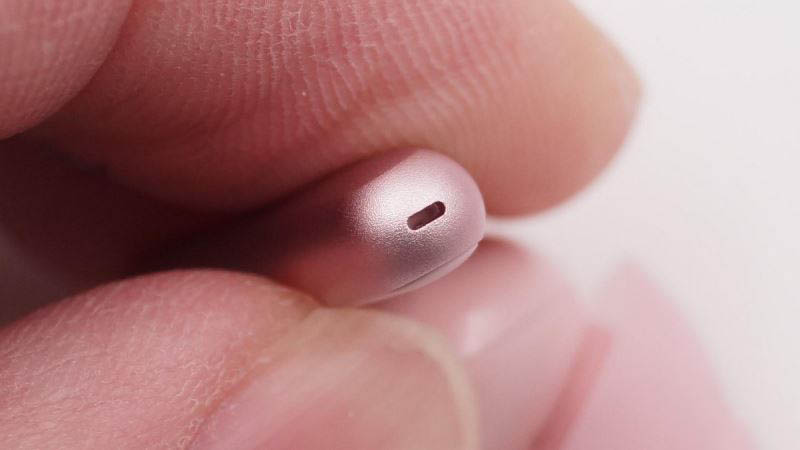

位于耳机上的麦克风孔。
位于耳机底部的麦克风孔。

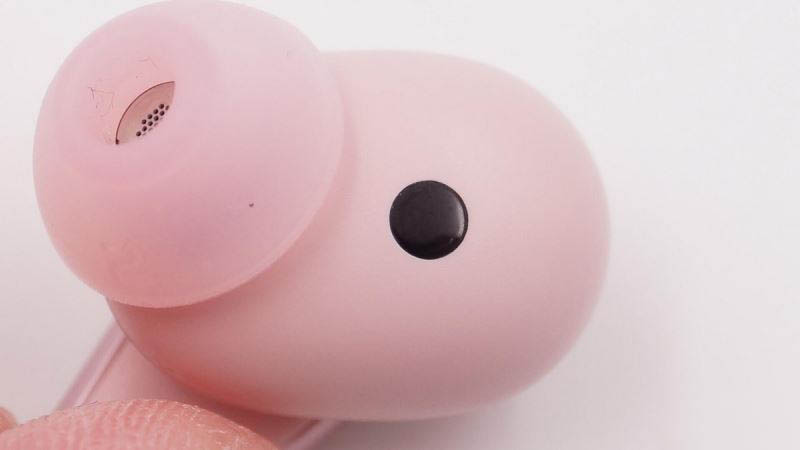

耳机上的传感器特写。
位于耳机音腔导管部分的泄压孔。

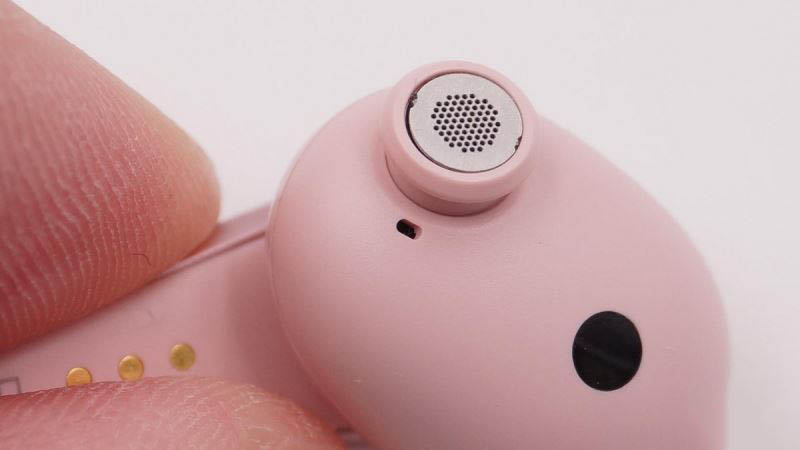

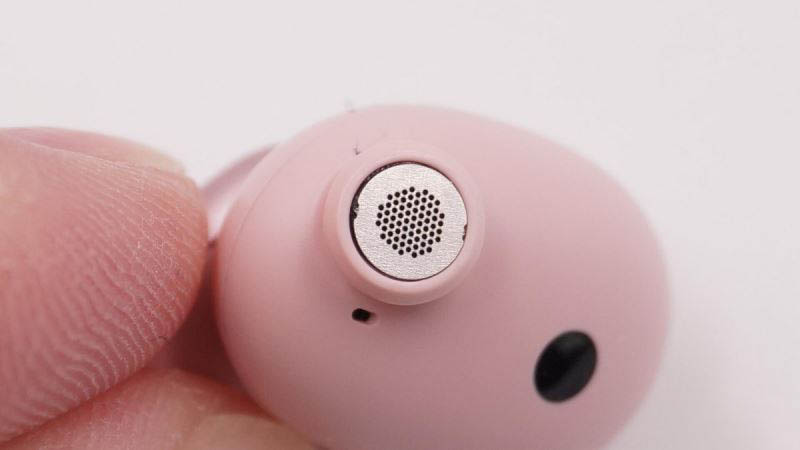

摘下耳机硅胶耳塞后可见金属网孔，防止异物进入单元振膜上。

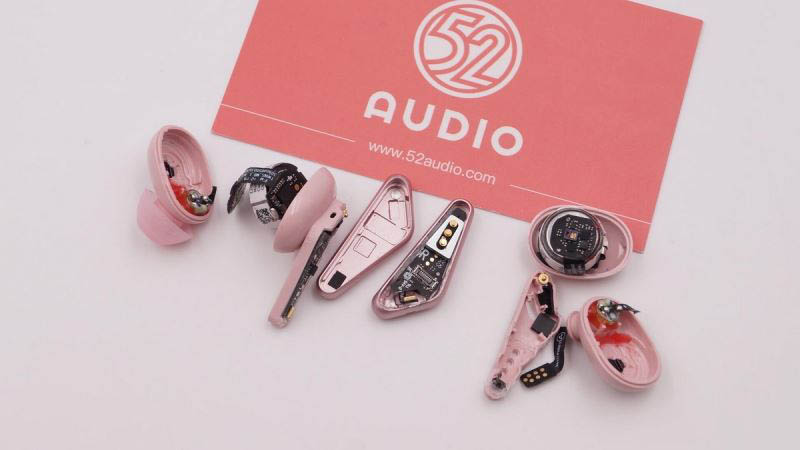

左右耳都被分解完毕，下面看下耳机内电路和音腔结构。

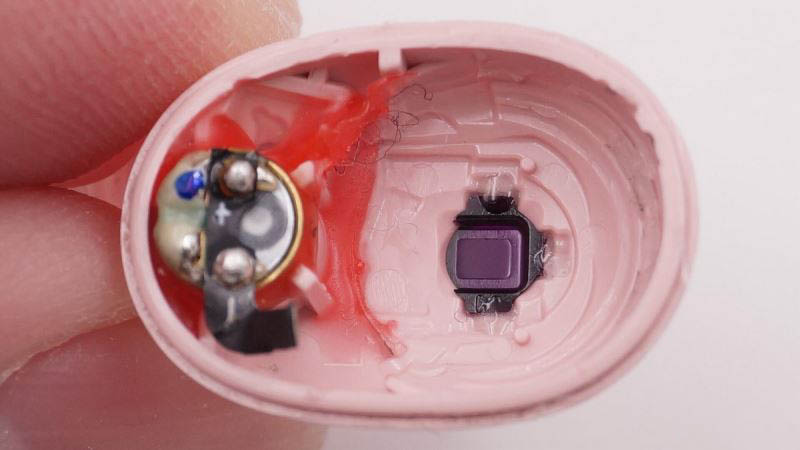

图片中音腔内部左侧为喇叭，右边为传感器透光镜。

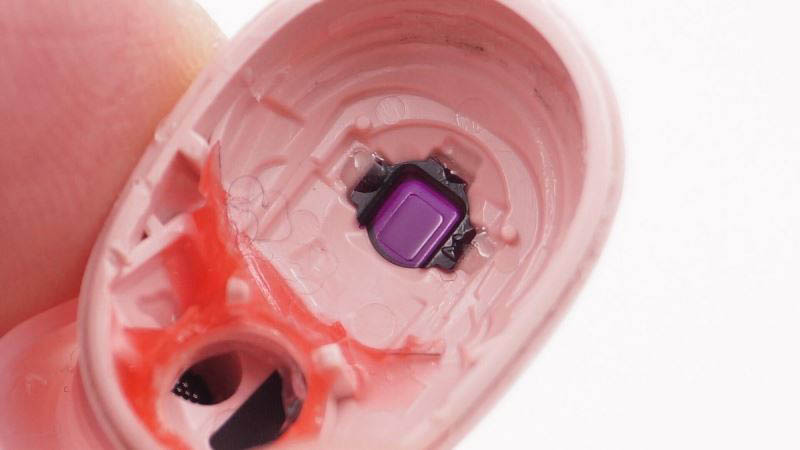

取出喇叭后的传感器透光镜特写。

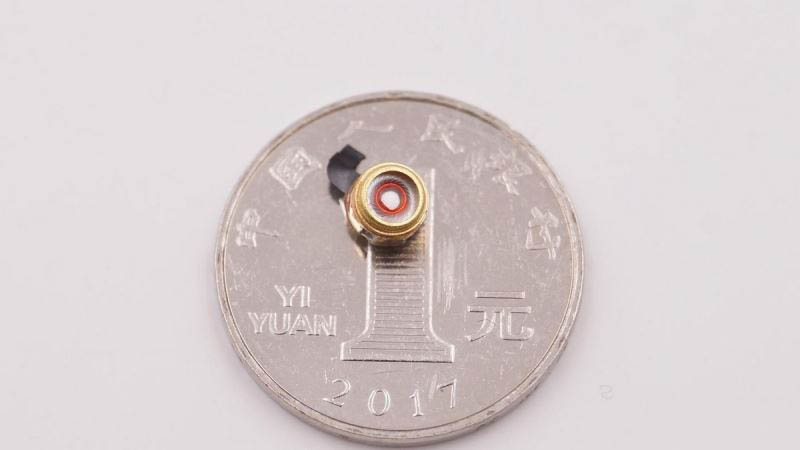

喇叭与一元硬币大小对比。

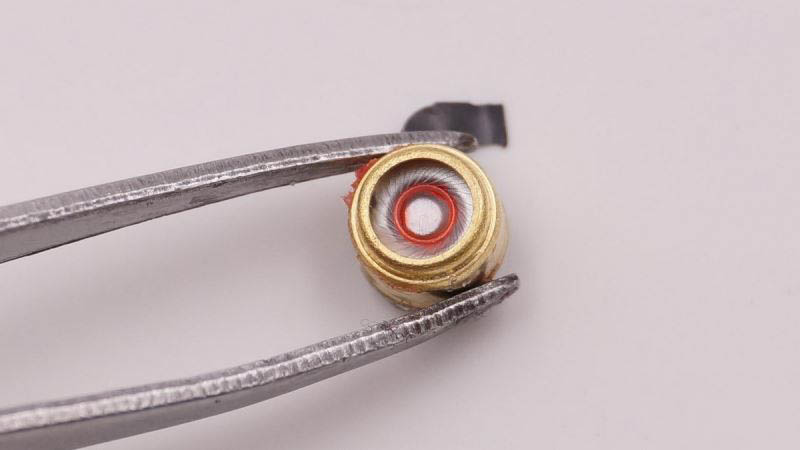

喇叭振膜特写。

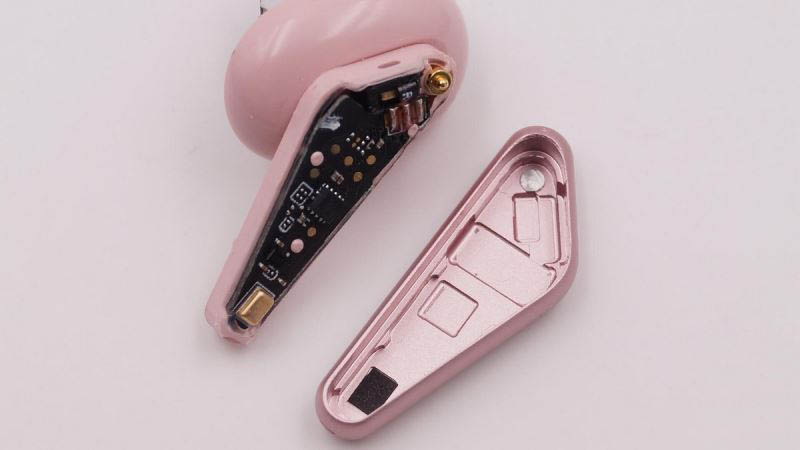

翘开耳机的金属外壳，电路板部分的解析即将开始。

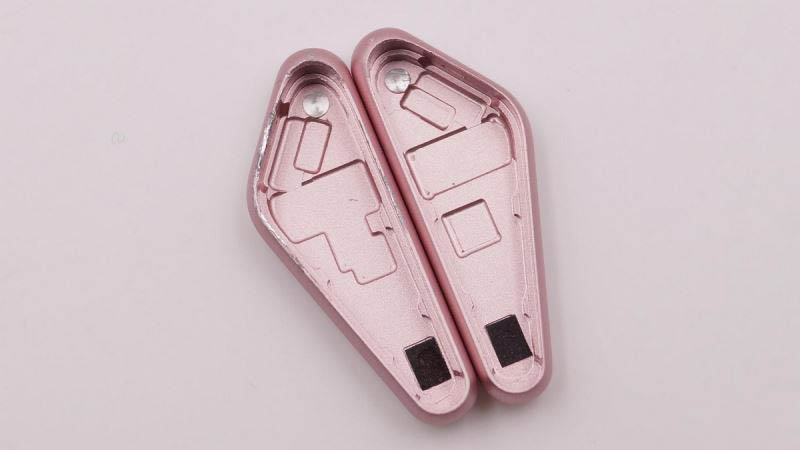

耳机的金属外壳为铝合金材质，采用阳极喷砂工艺，苹果iPhone金属外壳也是这一工艺。外壳里面为了给电路板的芯片留足位置，采用CNC雕刻了对应位置。这两只金属壳除用做外壳保护外，同时也是耳机的蓝牙天线，位于金属壳上方的圆形触点是天线触点。

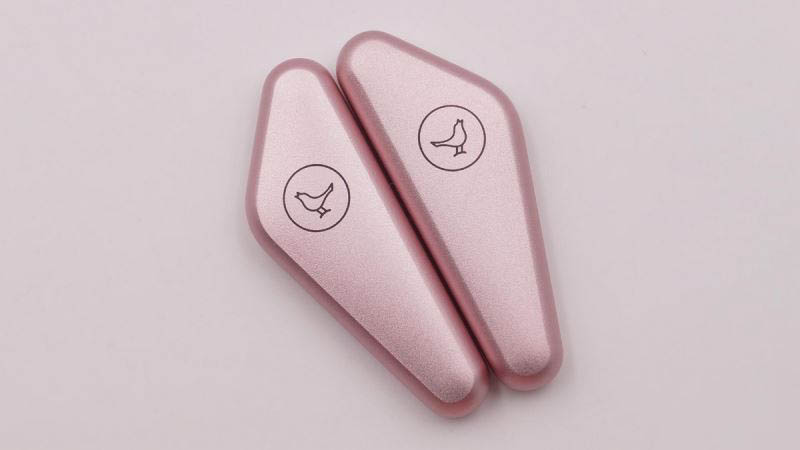

耳机外壳特写，小鸟品牌标志通过激光镭射到壳体。
天线的金属触点。

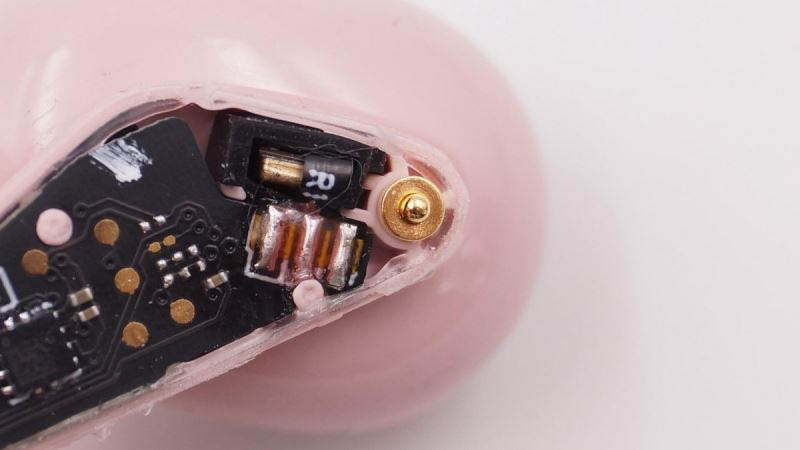

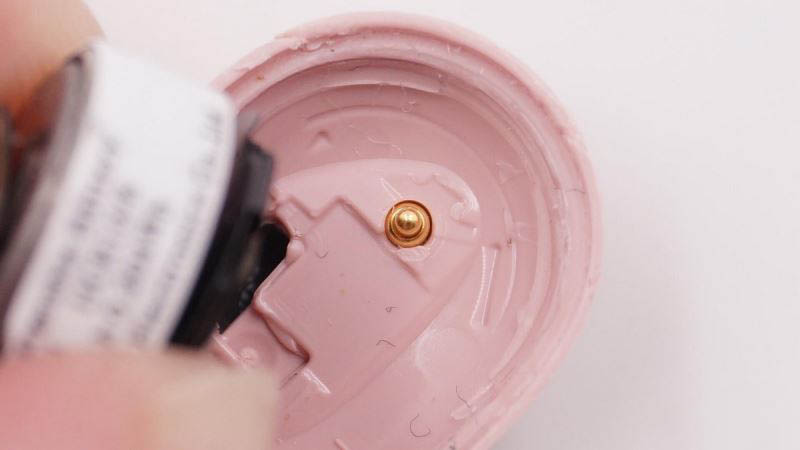

耳机塑料壳另一端，这个弹性天线触点穿透这层塑料壳连接至耳机主板上。
在主板这面可见主控芯片和圆形镀金天线触点。

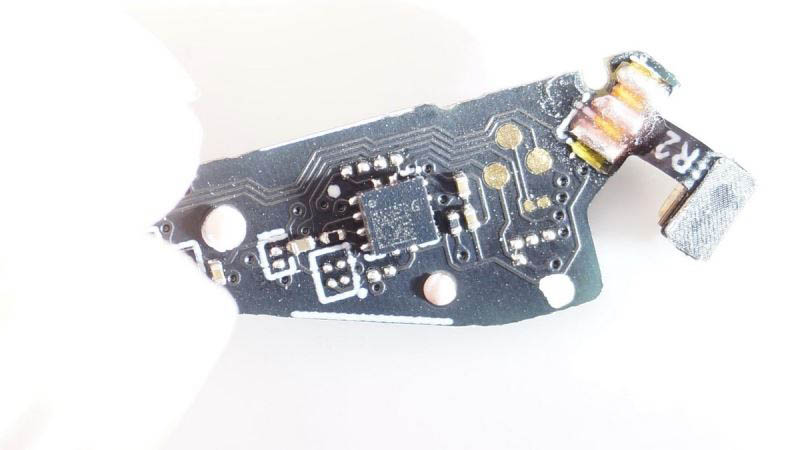

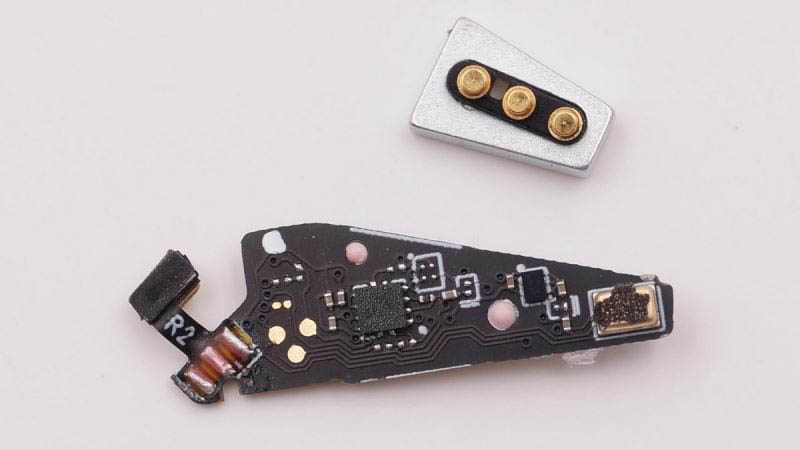

耳机上的电路板全貌，上方是与POP顶针接触的金属触点。

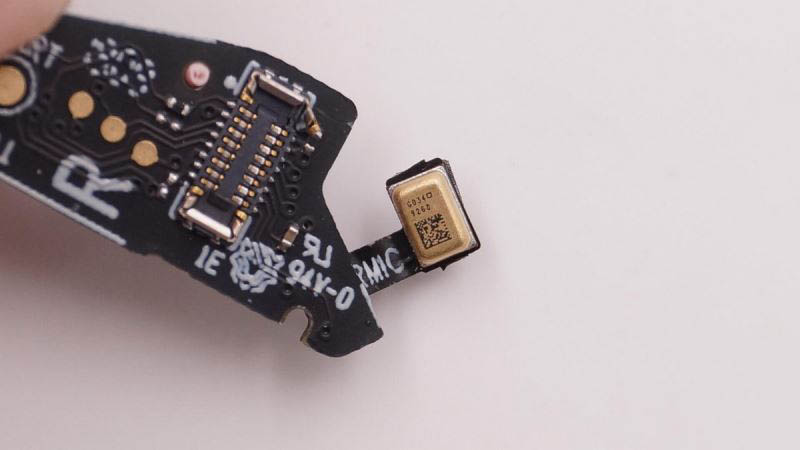

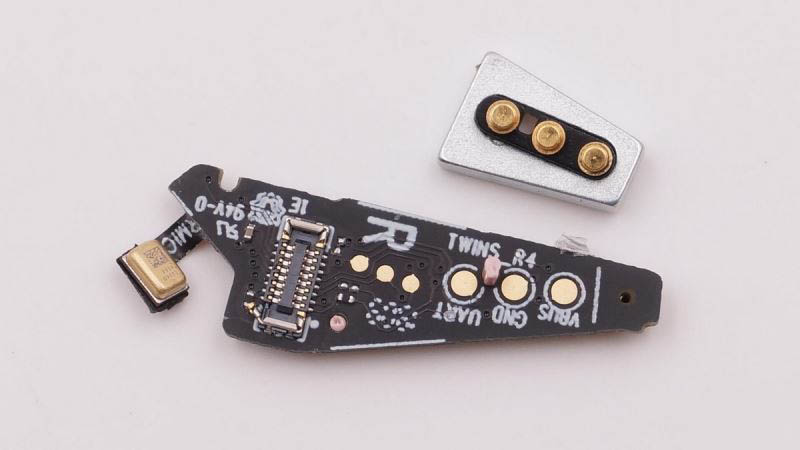

耳机上的电路板另一面全貌，这里能看到硅麦、PFC底座，以及VBUS、GND、UART的接触触点。

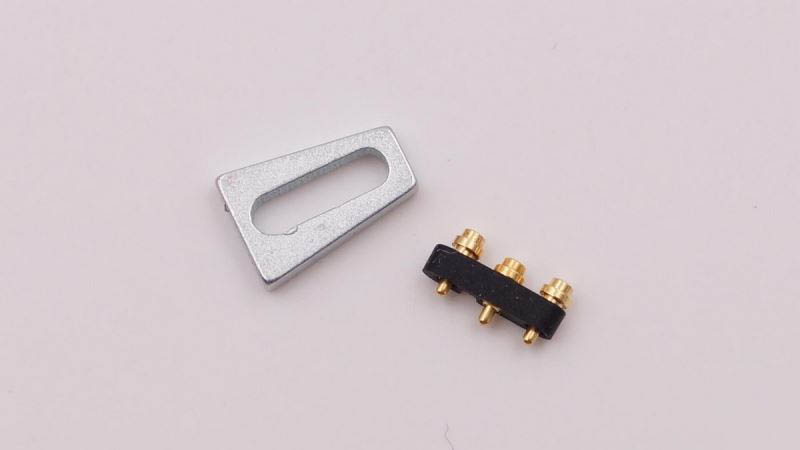

耳机上的POP顶针特写。
PFC底座

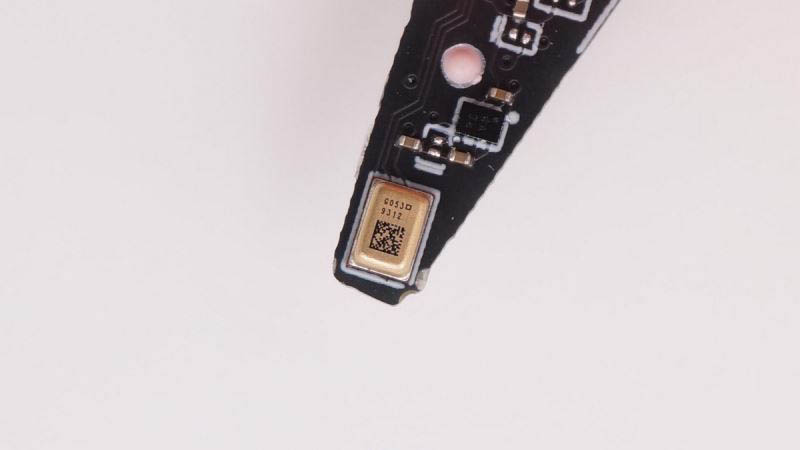

硅麦特写，丝印编号为G0539312，品牌为歌尔声学。

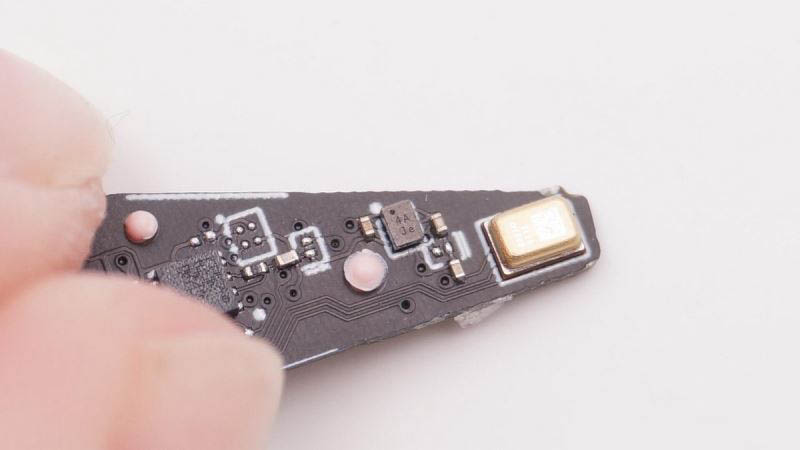

丝印编号为4A Je的芯片。
被打上二维码的芯片特写。
主板、传感器副板、电芯 与一元硬币大小对比。

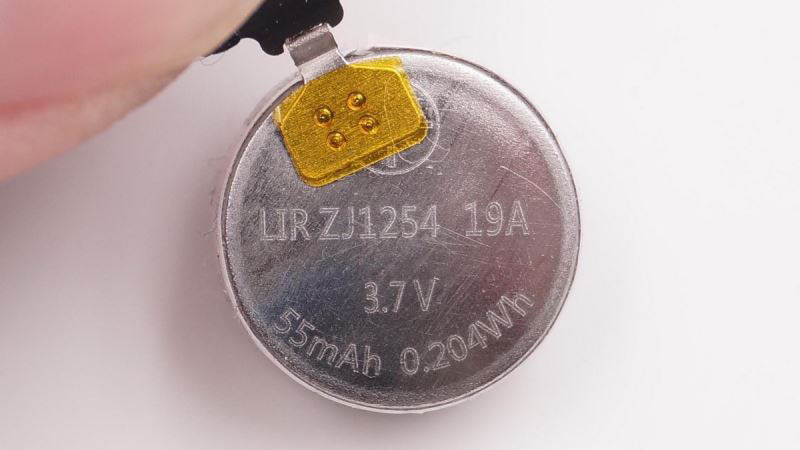

正极镍片通过激光点焊工艺与电芯固定，共有4颗焊点。耳机电芯的规格为LIR ZJ1254 19A，3.7V，55mAh，0.204Wh。

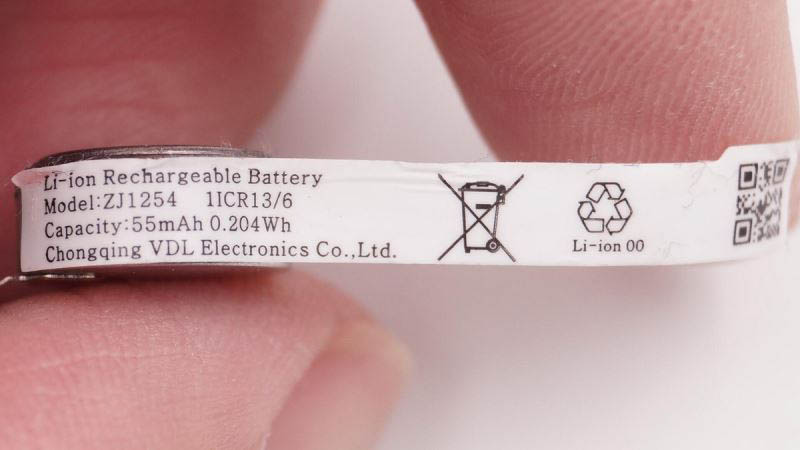

电芯的四周缠绕了一圈铭牌。

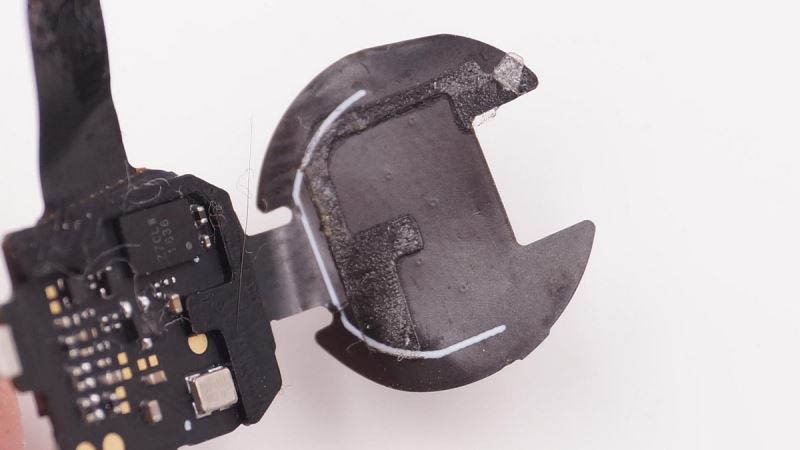

耳机上的电路板金属屏蔽层。

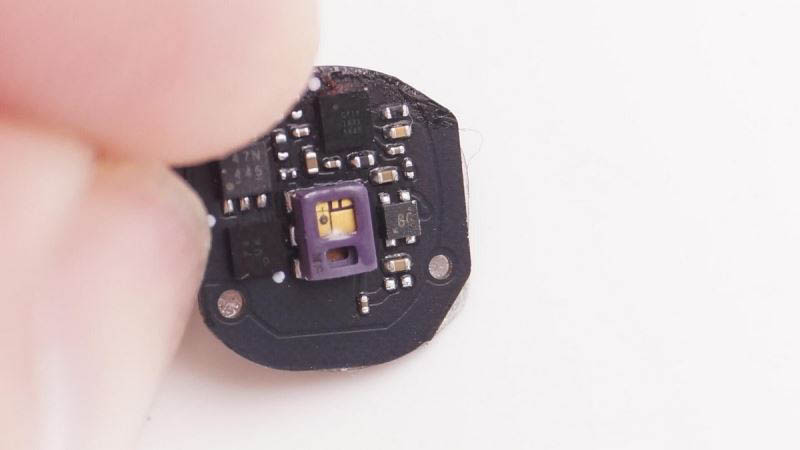

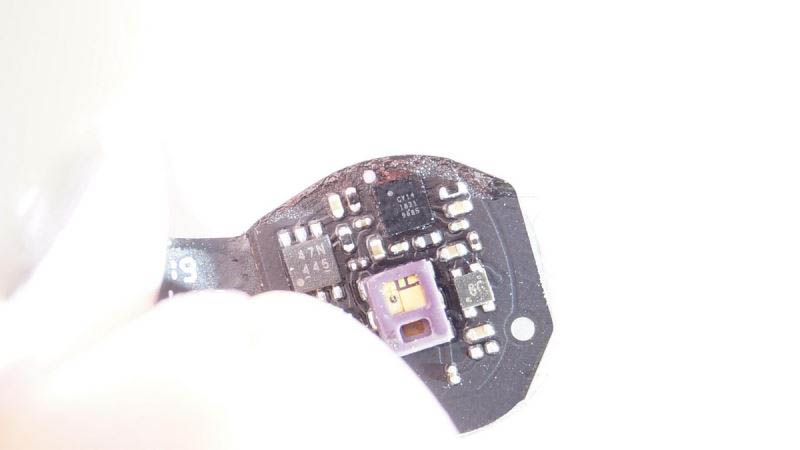

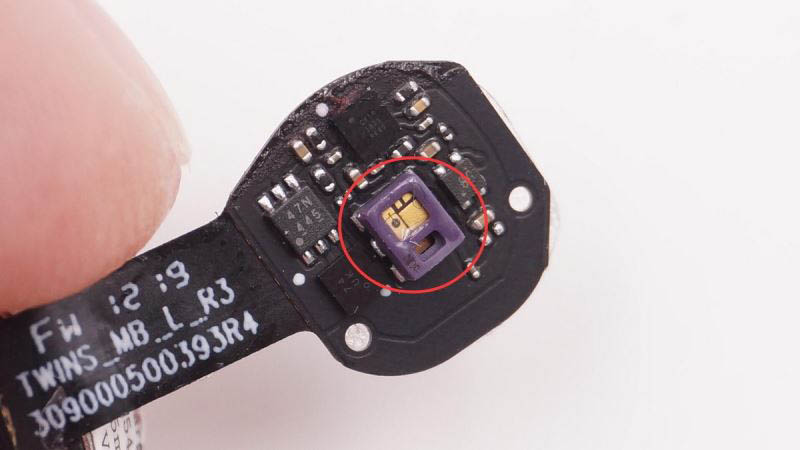

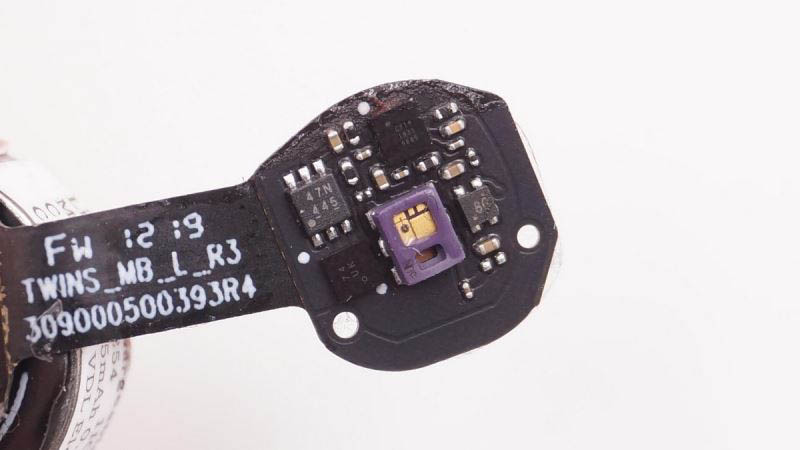

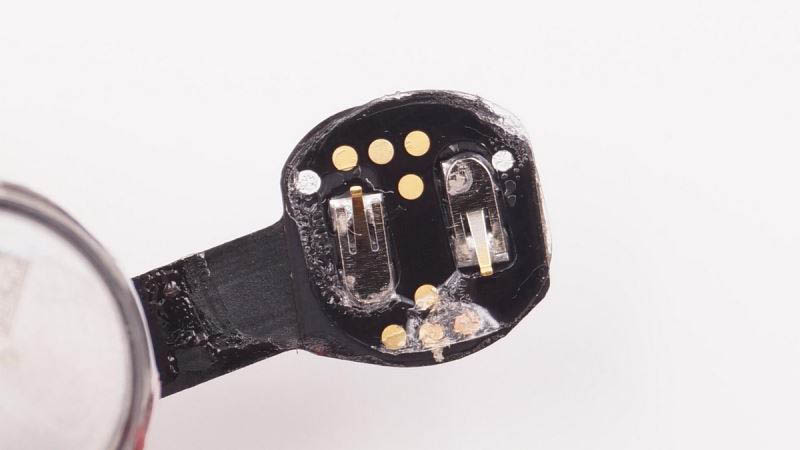

这个小板上SMT贴片了四颗芯片和一颗传感器，非常精密。
电芯负极触点弹片。
传感器特写。

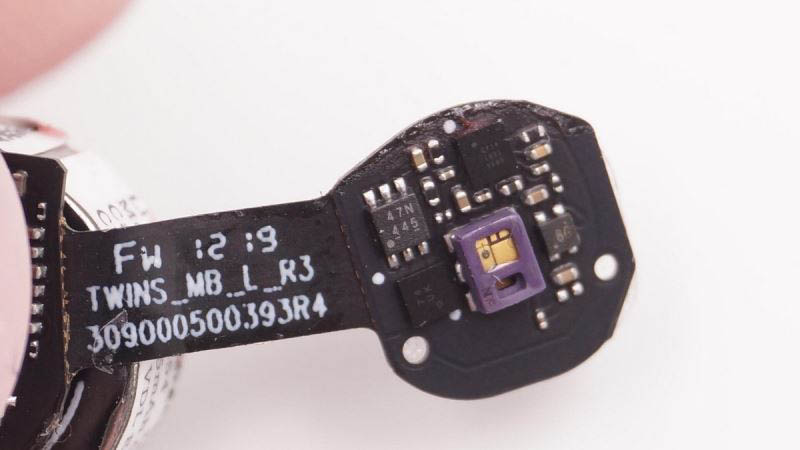

丝印编号为47N445芯片特写。
多颗芯片特写。
丝印编号CY1418319685的芯片，从命名前缀看，品牌为Cypress赛普拉斯。
主板背面一览。

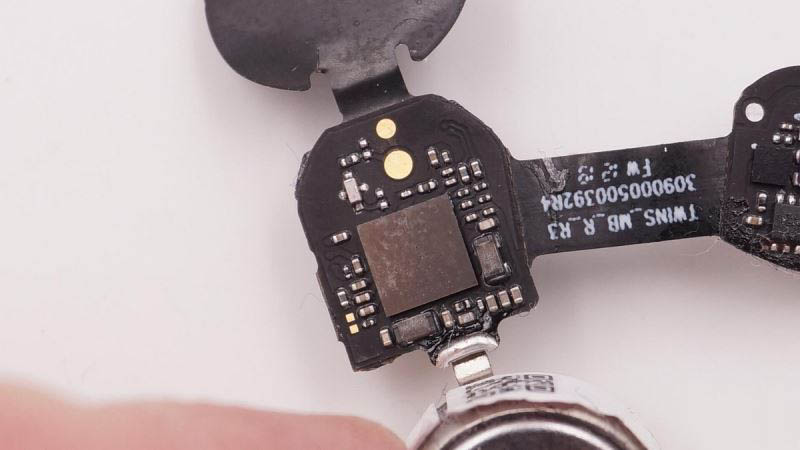

主板正面一览。

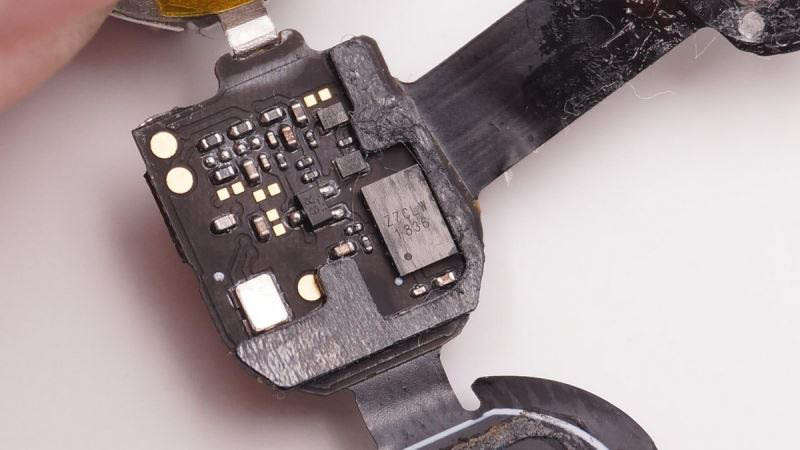

丝印编号为ZZCLW1836芯片特写。

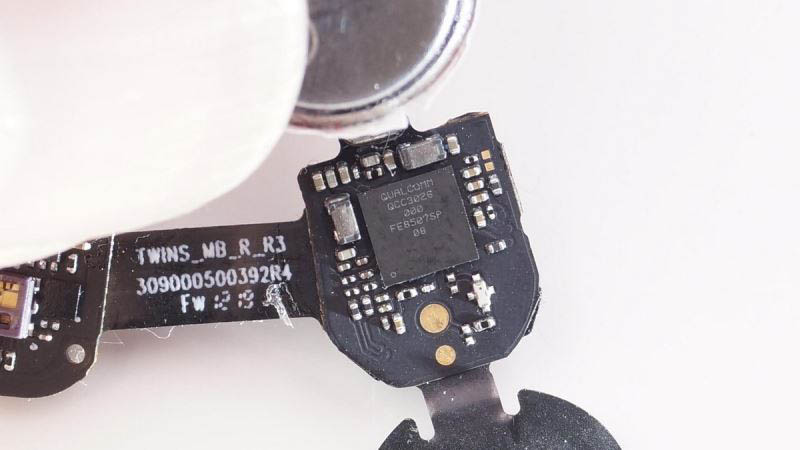

耳机主控芯片来自高通QCC3026，支持aptX音频技术，以及cVc降噪技术。采用WLCSP封装方式，体积小巧。

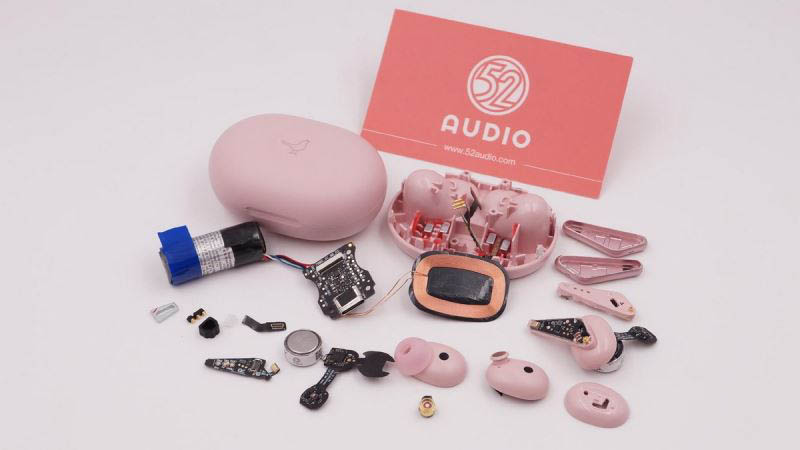

小鸟TRACK Air真无线入耳式耳机拆解全家福，每一个外壳、电路均被拆开，细数共有20多个组件。麻雀虽小五脏俱全，用来形容这款耳机太贴切不过了。
小编拆解总结
小鸟TRACK Air真无线入耳式耳机目前已经有不少读者催更拆解报告，拆解前我们也做了多方调研，这款耳机的关注度颇高，可见发烧友、工程师等专业人士对这款产品的期待。
电路部分，小鸟TRACK Air真无线入耳式耳机是首批搭载高通QCC3026方案的产品，主控芯片集成度颇高，工程师还加入了传感器等功能，可以说是目前市售高通QCC3026方案的经典应用。耳机内部硬件布局近似苹果AirPods的精密做工，小巧、紧凑。
除此之外，具备了USB-C接口快充、Qi无线充电等功能，也让这款耳机增加了不少附加卖点，增强了可玩性。
工业设计部分，外观、细节，每一个结构与电路都做了优化，无论是充电仓，还是耳机内，让每一个芯片找到了安放的位置，电路与结构有机结合，达到了技术与艺术的相互融合。
