SONY拥有各种各样的“黑科技”，并且源源不断地将这些科技体现在产品上，索尼SRS-WS1这套颈挂式扬声器就是款很Amazing的个人音频产品。虽然市面上也有这类型的扬声器产品，但是不稳定的蓝牙连接相对这款采用专用发射器的产品来说只是个半成品，采用单独的无线发射器和私有协议可以保证数据传输的稳定以及更高的传输带宽。
在发射底座的输入方面支持模拟输入和数字输入，并且扬声器本身还支持有线输入，使用上更加随心。那么这款可穿戴扬声器和一般蓝牙耳机在内部结构方面有哪些差别？小编马上来拆解看看。
SONY索尼SRS-WS1无线可穿戴扬声器拆解图解评测：
一、SONY SRS-WS1 无线可穿戴扬声器开箱
索尼大法的东西包装盒一般都比较大，工业设计一般都以极简的北欧风为主，这款SRS-WS1也是如此。

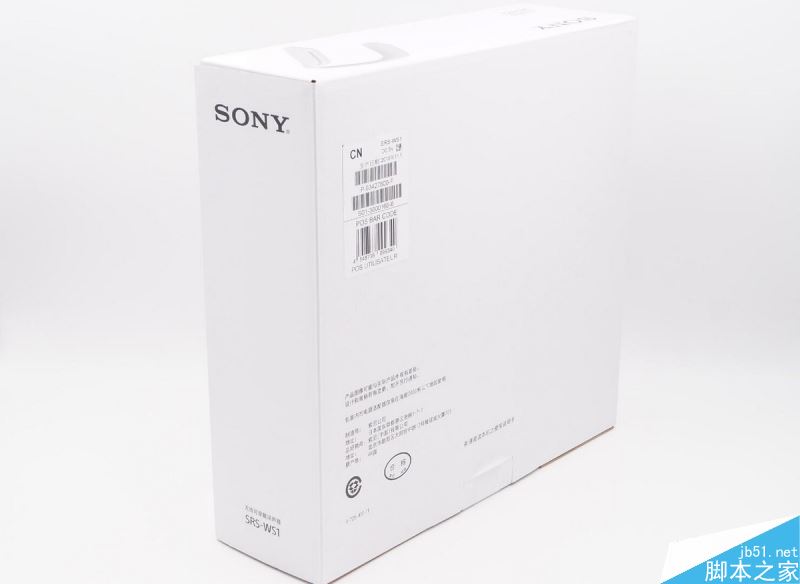

包装后面是简单的产地信息。

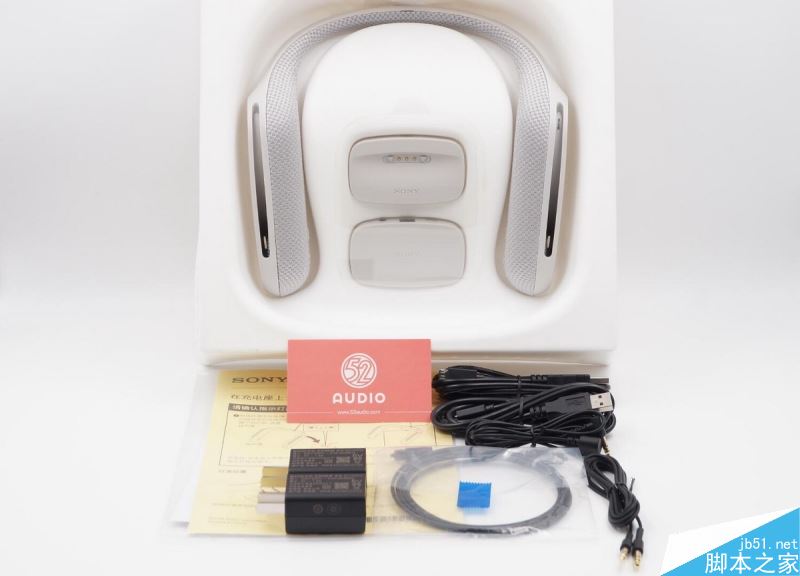

包装盒内带有产品本体、充电座、发射座、两个电源适配器、两根Micro USB充电线、Micro USB转3.5mm线、AUX连接线、光纤连接线和使用说明。

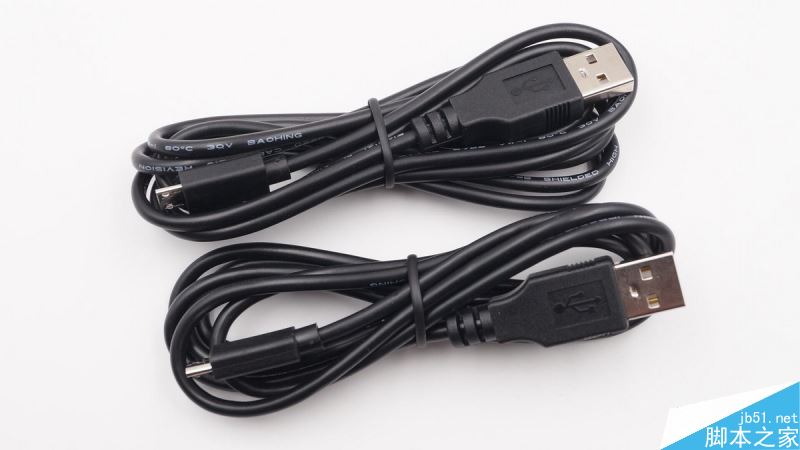

两根Micro USB充电线。

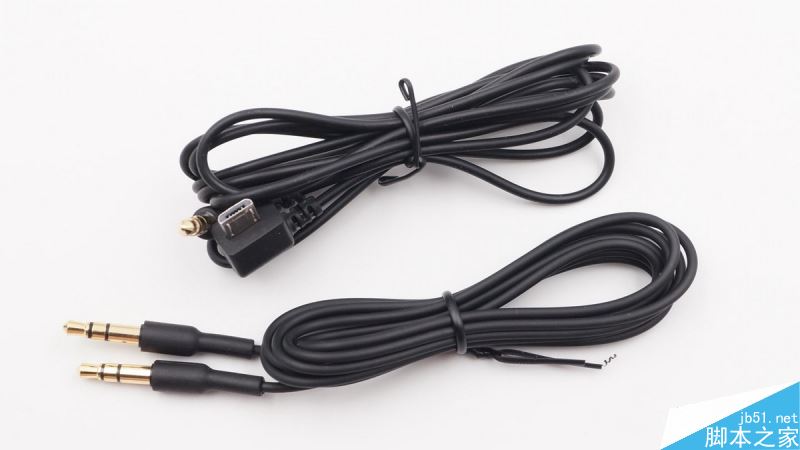

Micro USB转3.5mm和AUX连接线。

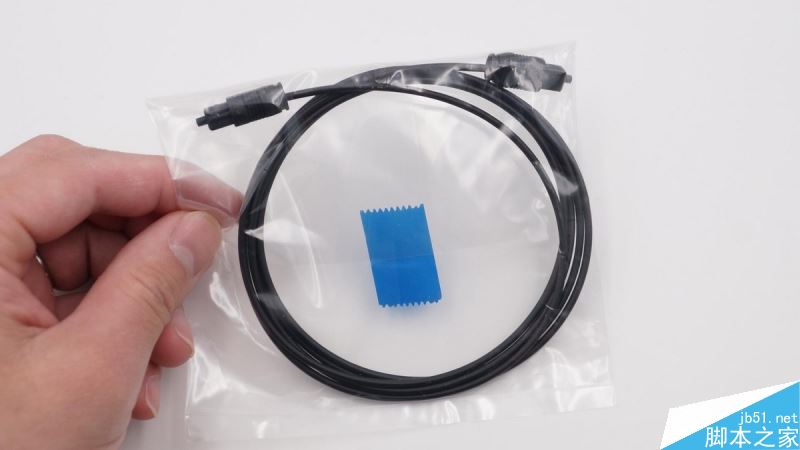

附送的光纤连接线。

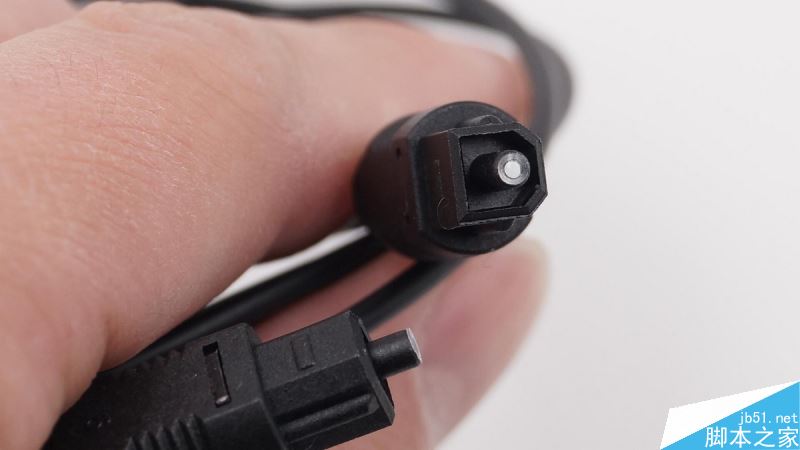

光纤接口特写。

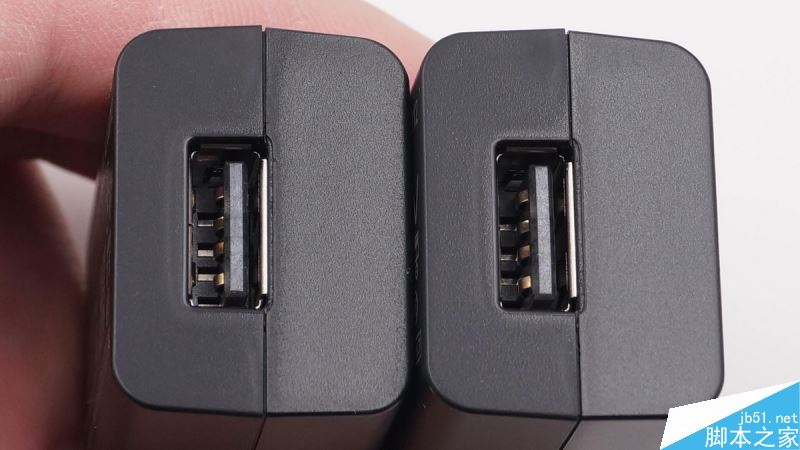

电源适配器是USB-A输出。

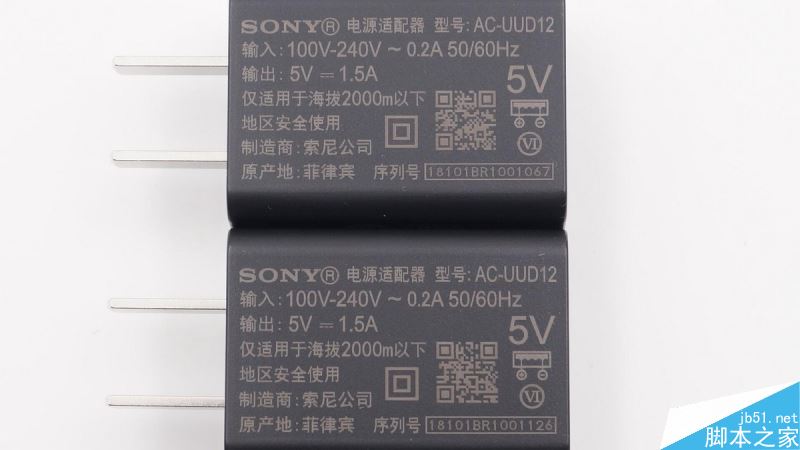

两个电源适配器，是同一型号，SONY AC-UUD12，输入：100V-240V ~ 0.2A 50/60Hz，输出：5V 1.5A，制造商：索尼公司，原产地：菲律宾。

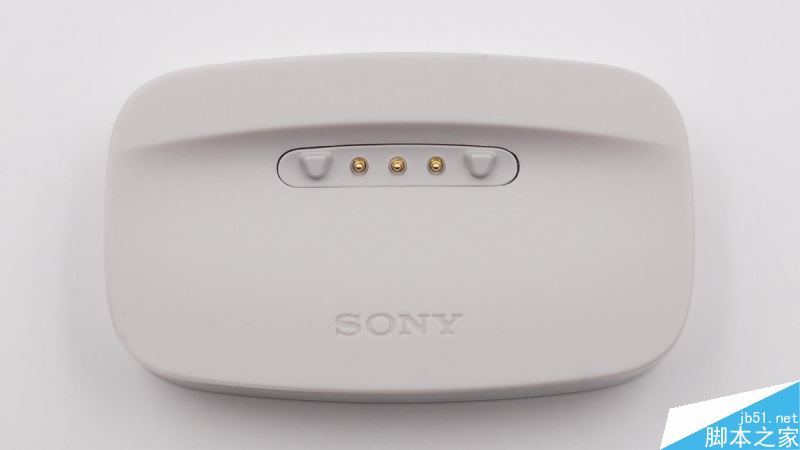

充电座正面特写。

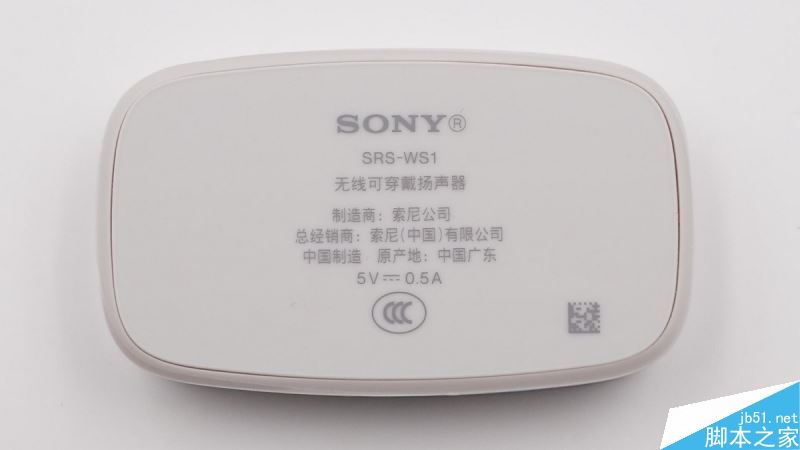

充电座背面的信息：SONY SRS-WS1 无线可穿戴扬声器，制造商：索尼公司，总经销商：索尼（中国）有限公司，中国制造，原产地：中国广东，输入：5V 0.5A。

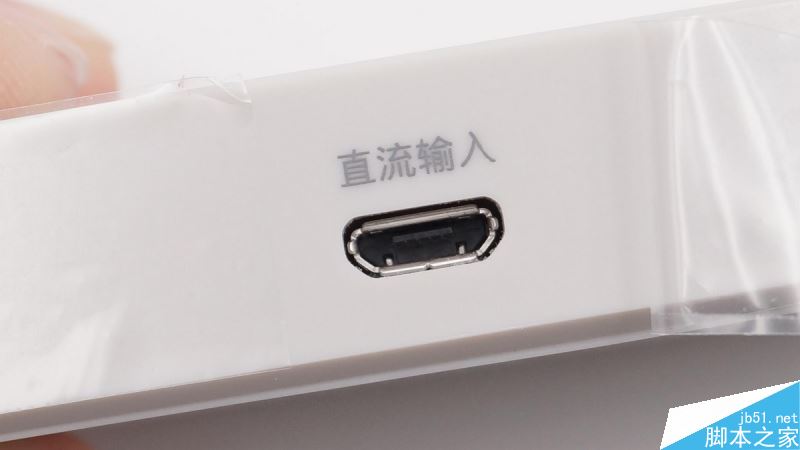

充电座采用Micro USB直流输入。

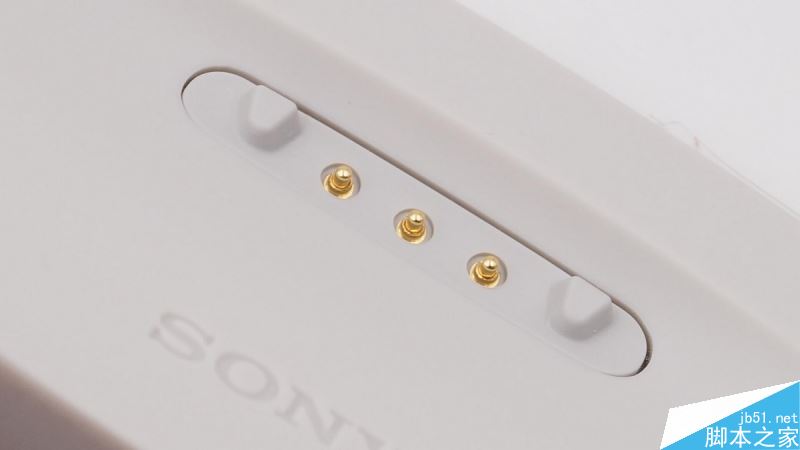

充电触点特写。

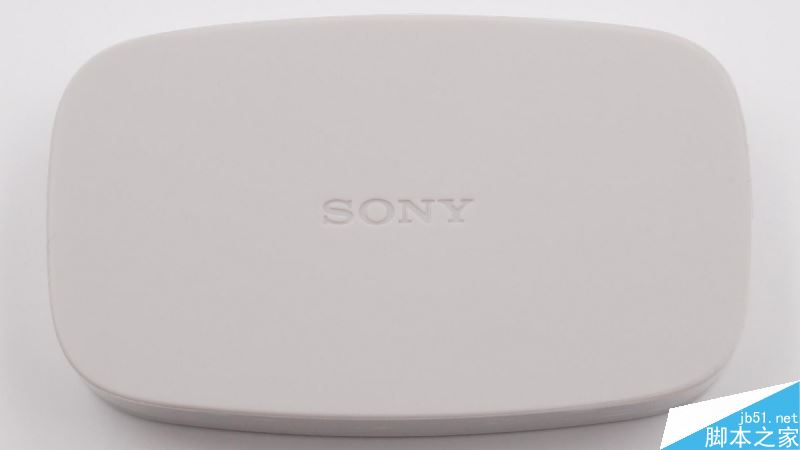

发射座正面。

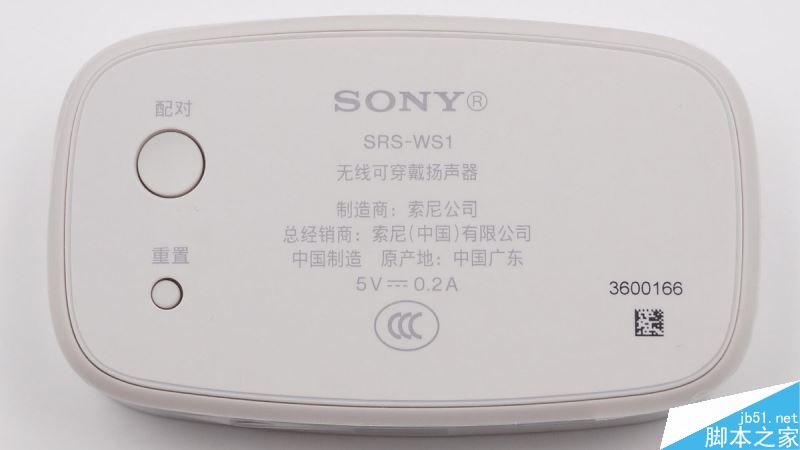

发射座背面有两个按键，分别是配对和重置。SONY SRS-WS1 无线可穿戴扬声器，制造商：索尼公司，总经销商：索尼（中国）有限公司，中国制造，原产地：中国广东，输入：5V 0.2A。

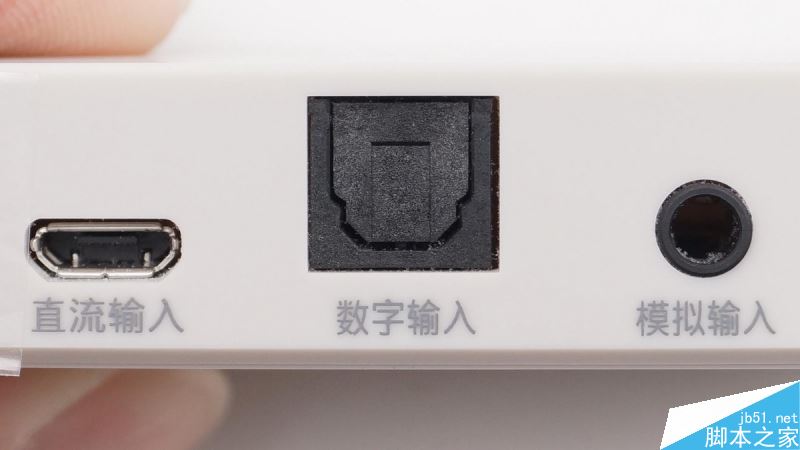

发射座后面有直流输入、数字输入和模拟输入三个接口。

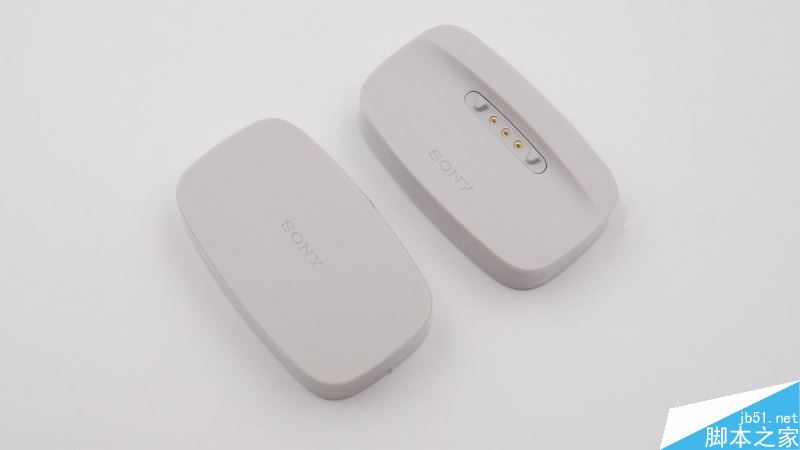

充电座和发射座正面。

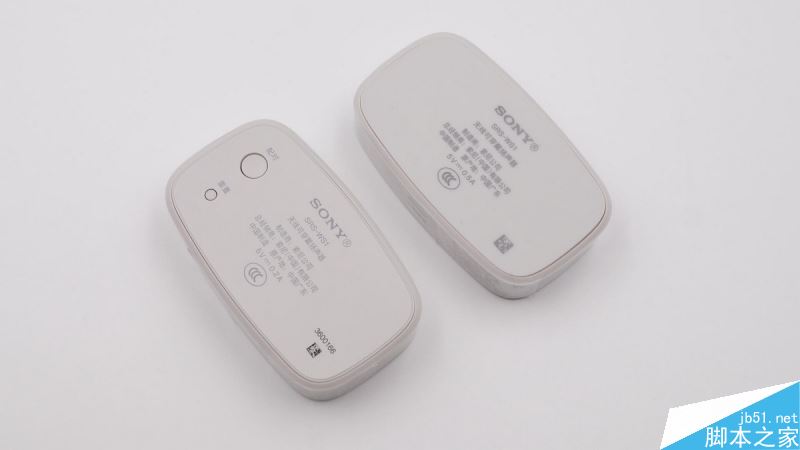

充电座和发射座背面。

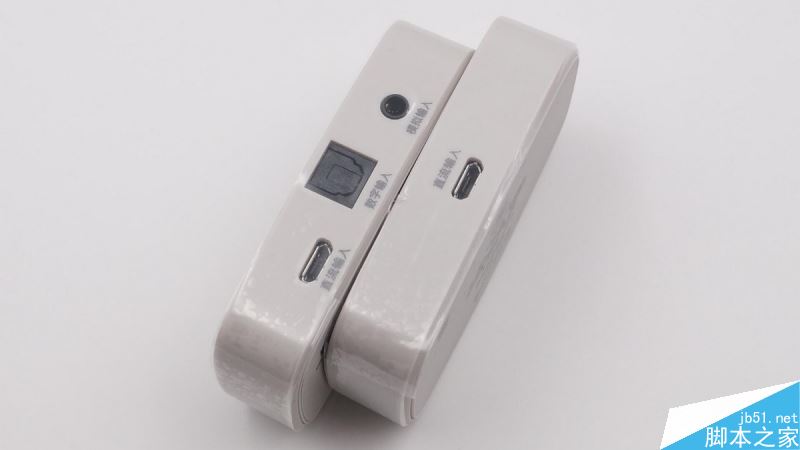

充电座和发射座输入端。

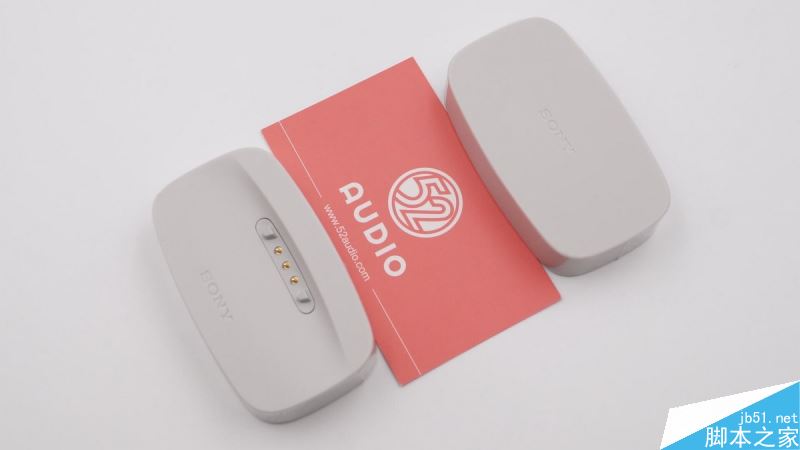

充电座和发射座与卡片比较大小。

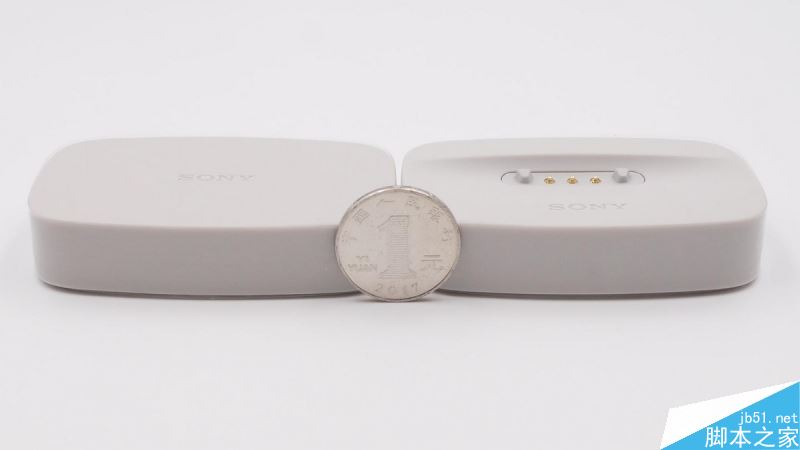

小编采用一元硬币对比厚度。

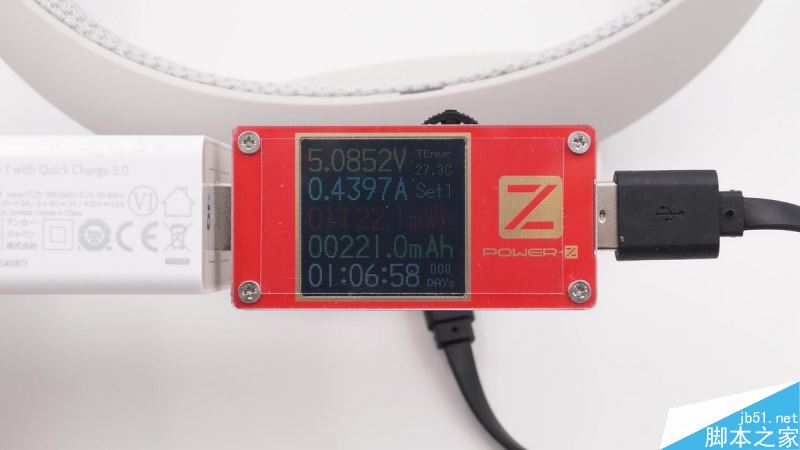

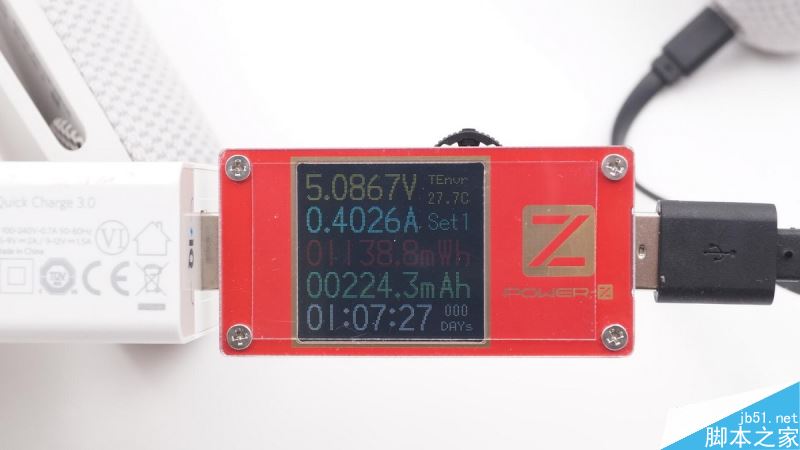

小编采用ChargerLAB POWER-Z KT001对充电底座进行充电测试。

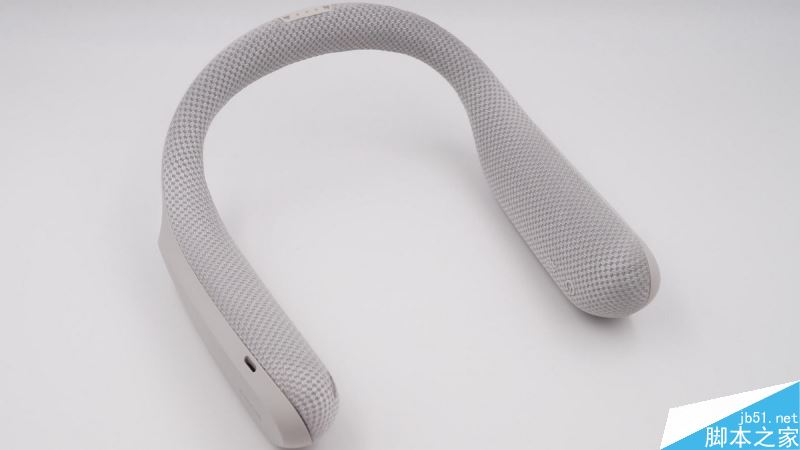

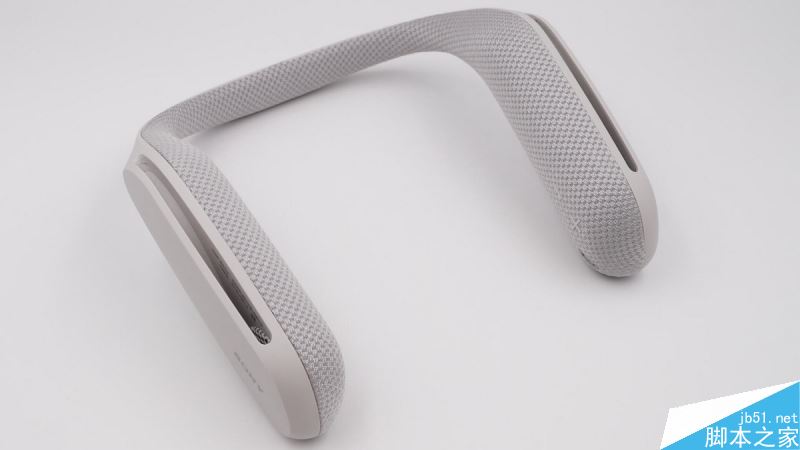

音箱是一个披肩式造型设计，两边各有一条凹槽，是发声孔。
来看看另一面，顶部是一排充电触点，然后下方其中一端有一个Micro USB接口。

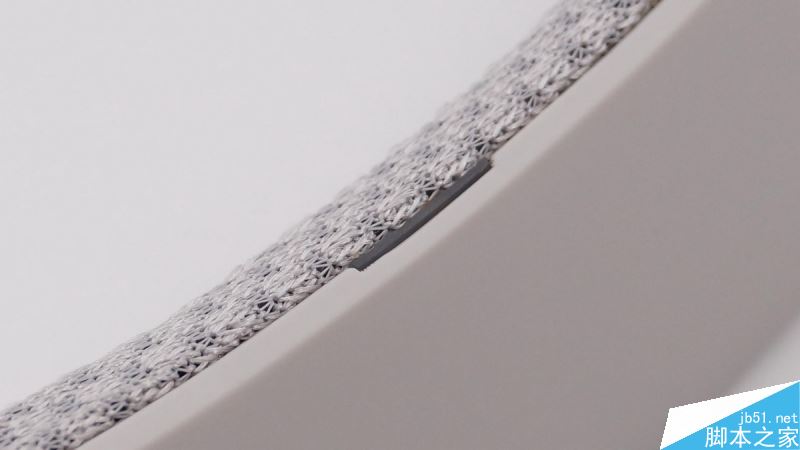

耳机的LED指示灯透光窗。

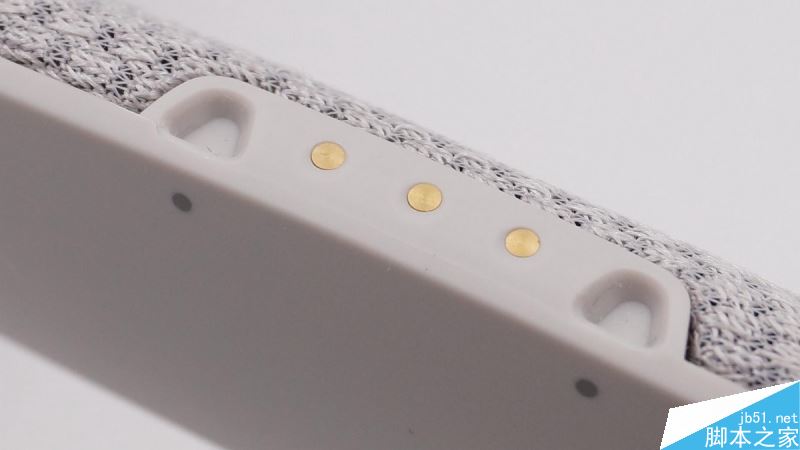

三个充电触点和辅助固定的凹槽。

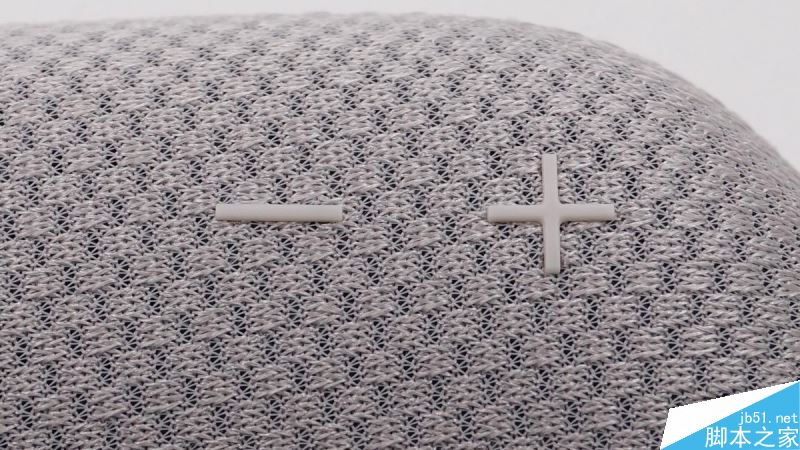

音量-、+控制按键。

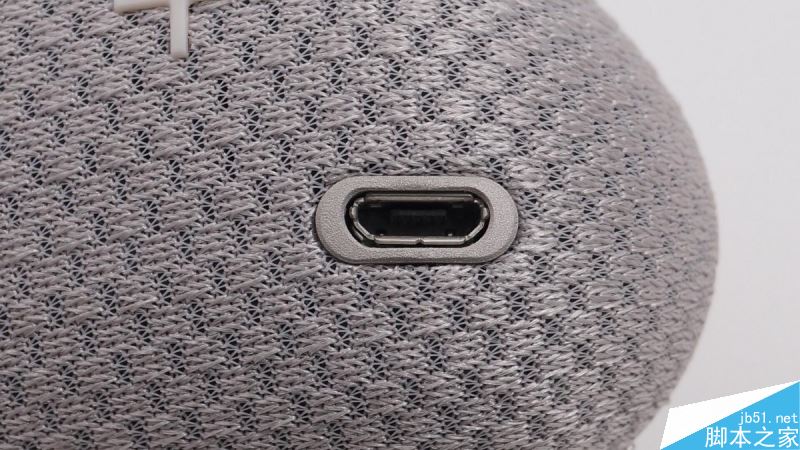

Micro USB接口。

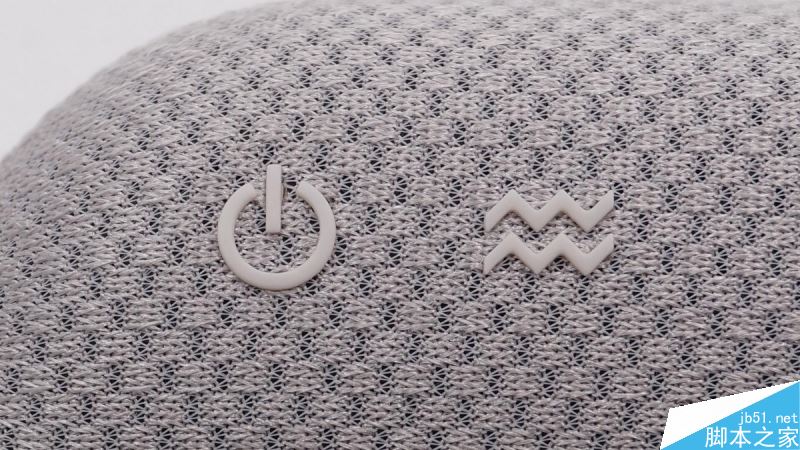

电源开关、震动开关。

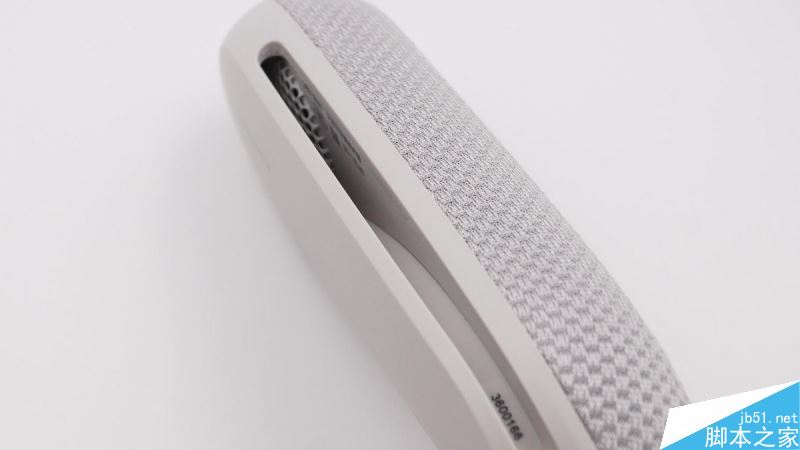

发声孔内侧藏有一个喇叭。

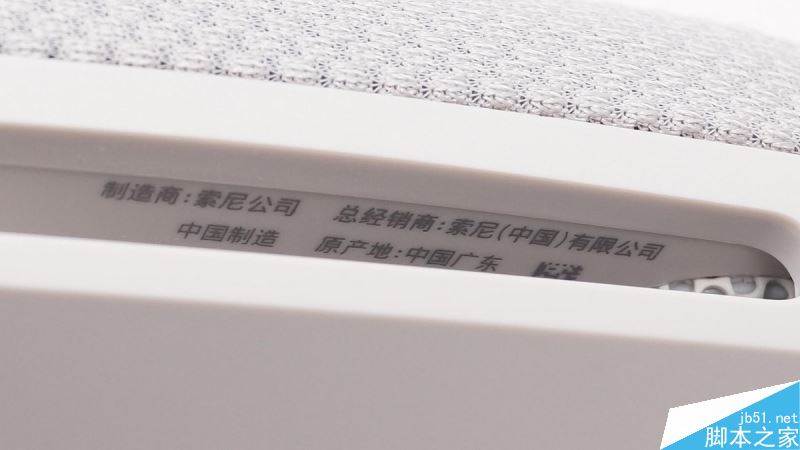

制造商：索尼公司，总经销商：索尼（中国）有限公司，中国制造，原产地：中国广东。

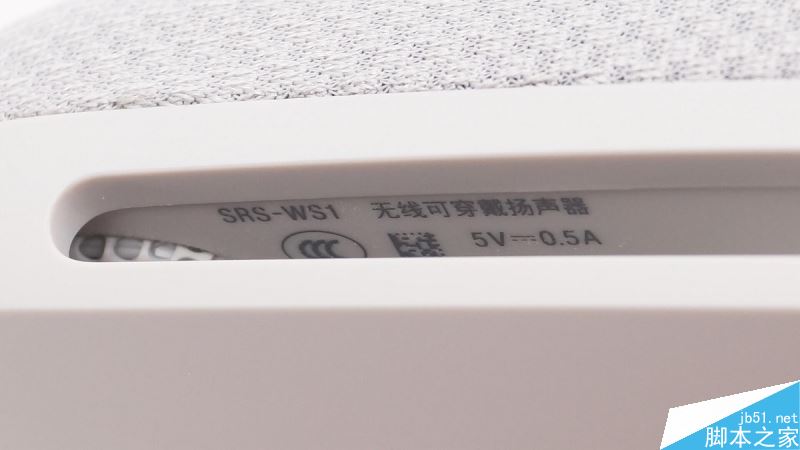

SRS-WS1 无线可穿戴扬声器，输入：5V 0.5A。

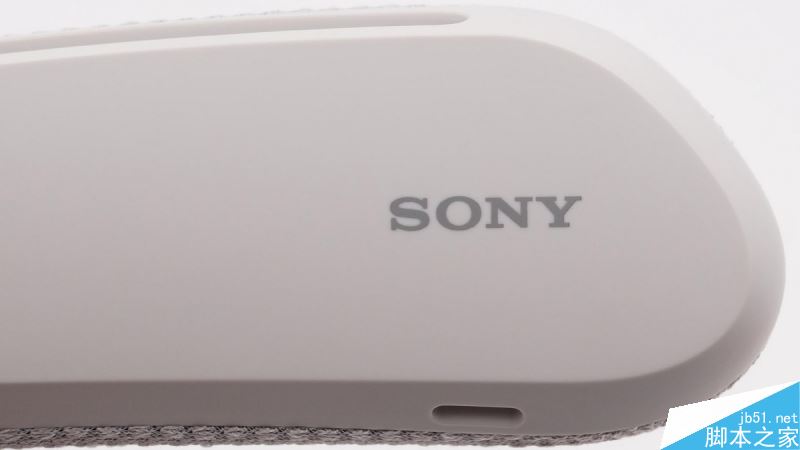

SONY的LOGO。
小编采用ChargerLAB POWER-Z KT001直插SRS+WS1扬声器本体进行充电测试。
二、SONY SRS-WS1 无线可穿戴扬声器拆解

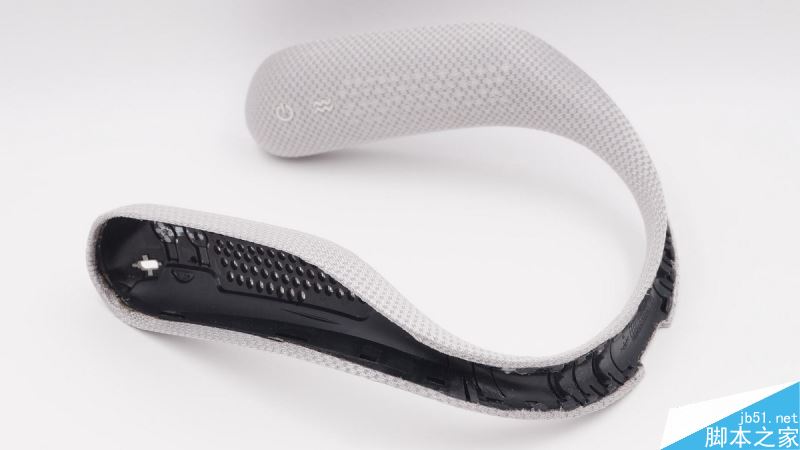

内侧的外壳，表面采用无纺布包裹，透音透气。

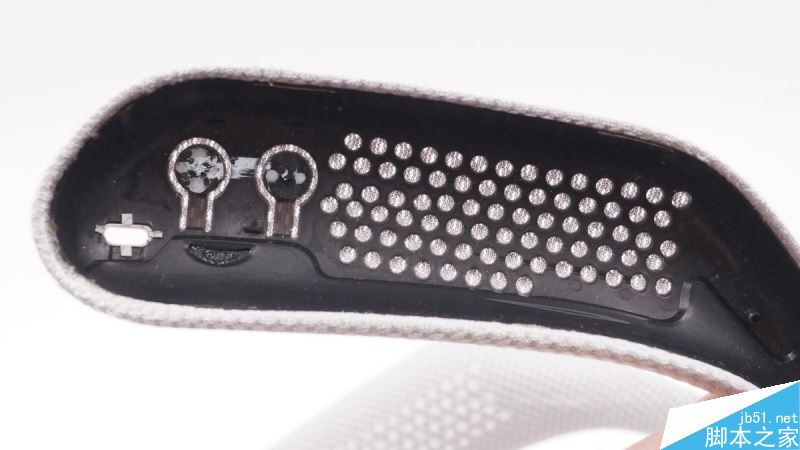

扬声器的透音孔，不规则排列。左边是音量控制键和Micro USB接口的孔位。

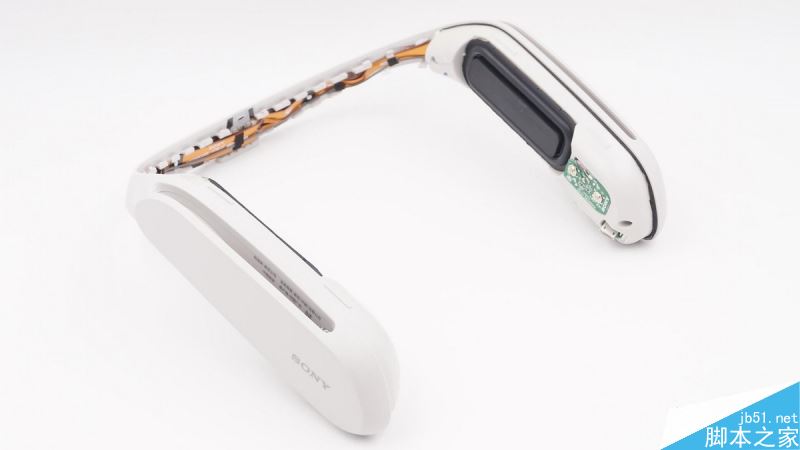

拆下内侧的外壳之后，剩下的机身外壳是白色的。

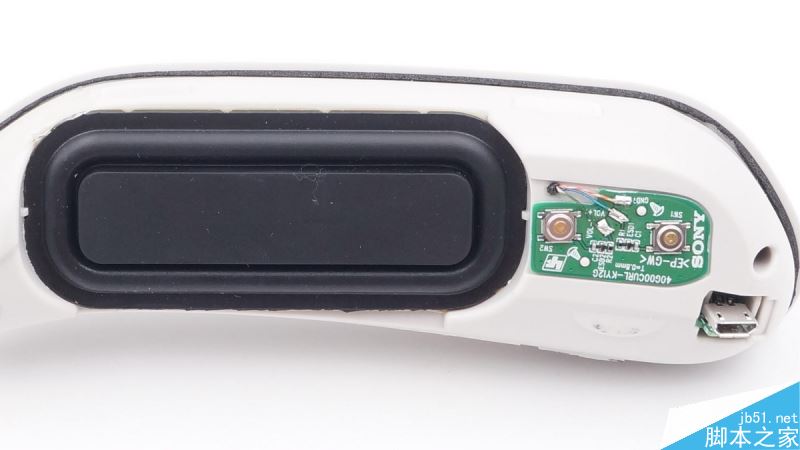

左侧音腔部分，从左往右分别是被动振膜、按键小板和Micro USB接口。

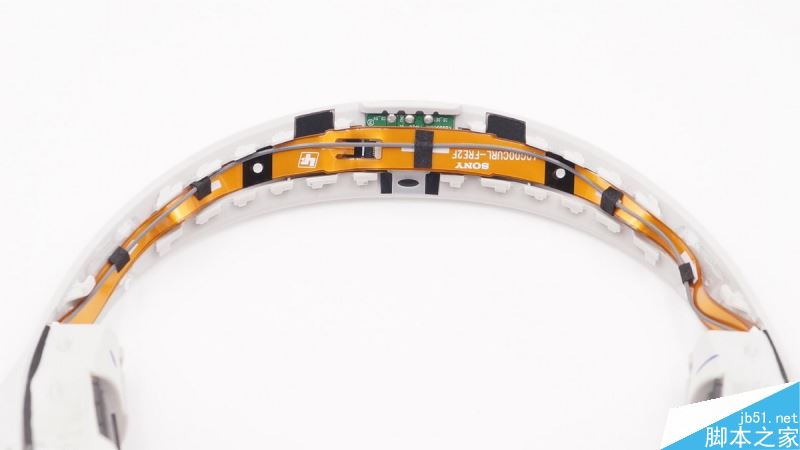

位于头梁内的充电触点小板、软排线和线束。

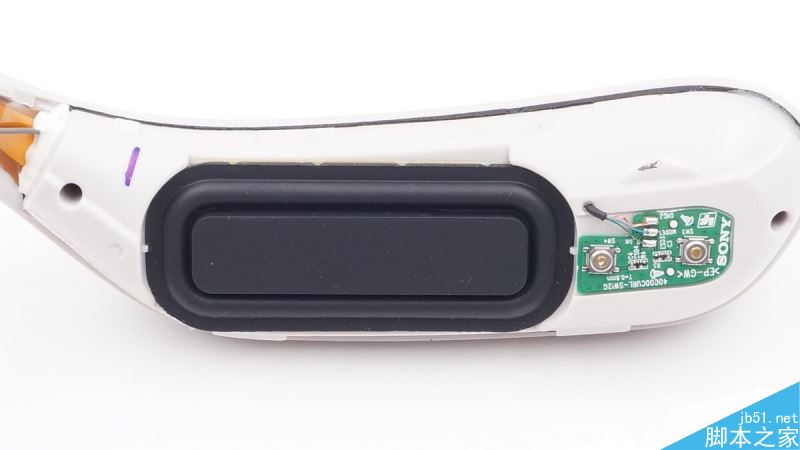

右侧音腔部分，与左侧配备同样的低频辐射器，旁边是功能键副板。

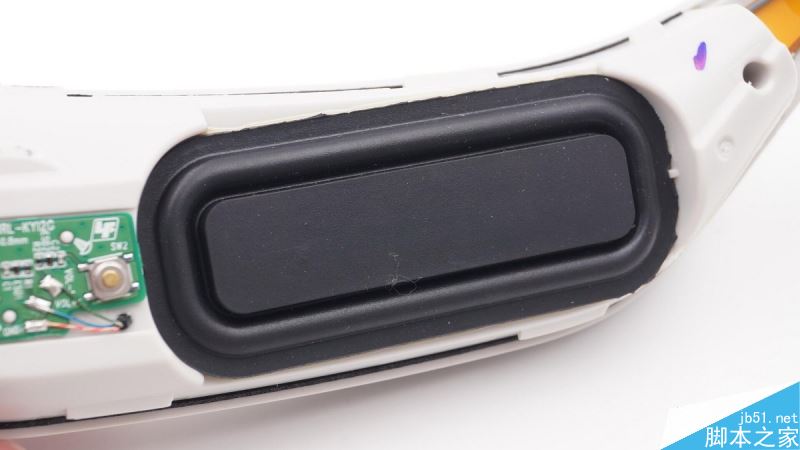

低频辐射器特写。

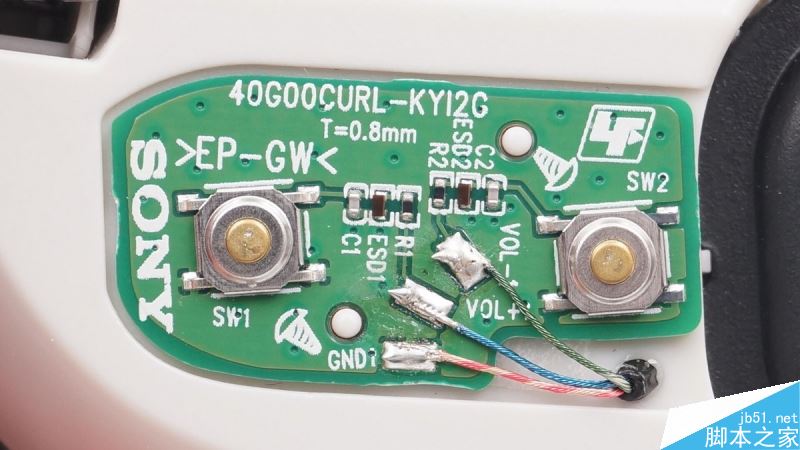

音量控制按键小板特写，采用三根导线焊接，开关有ESD做静电防护。

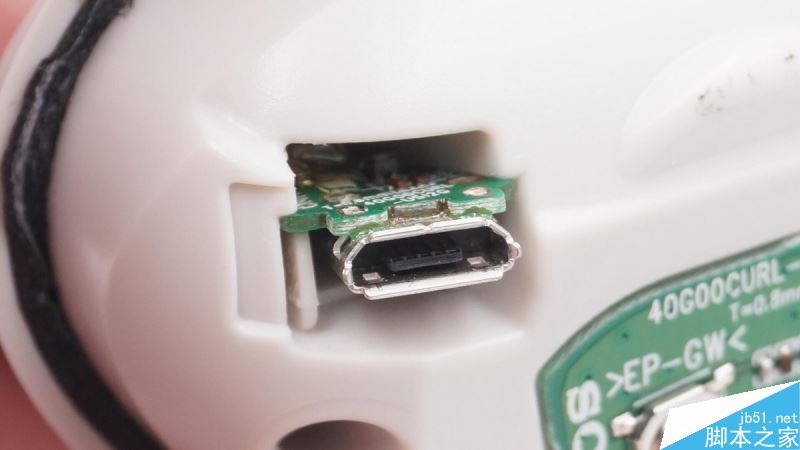

Micro USB充电接口。

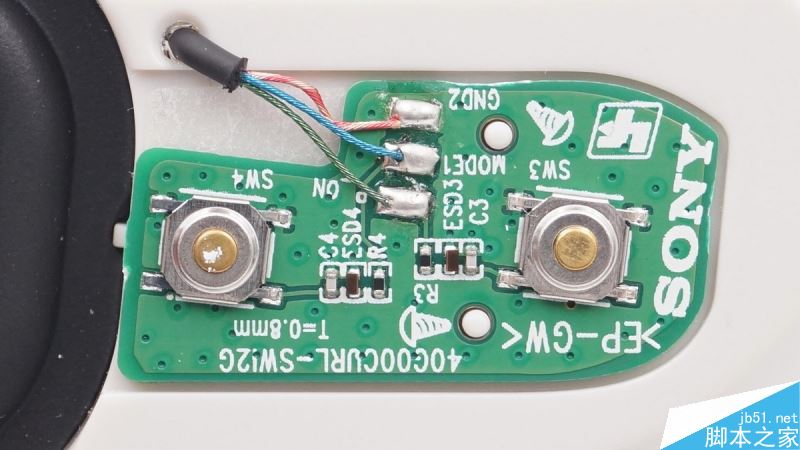

另一边的按键小板，布局相似，同样有ESD做静电防护。

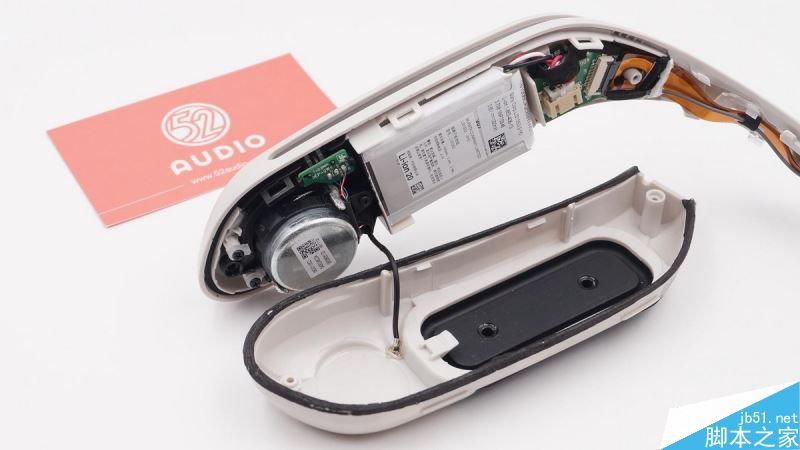

拆开右边的音腔，里面有扬声器、一些小PCB和电池等等。

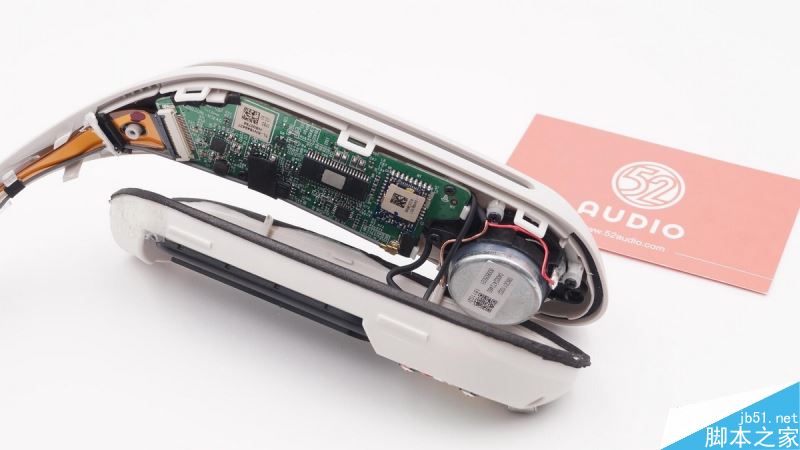

拆开左边的音腔，有一块主板和扬声器，采用排线与另一边连接。

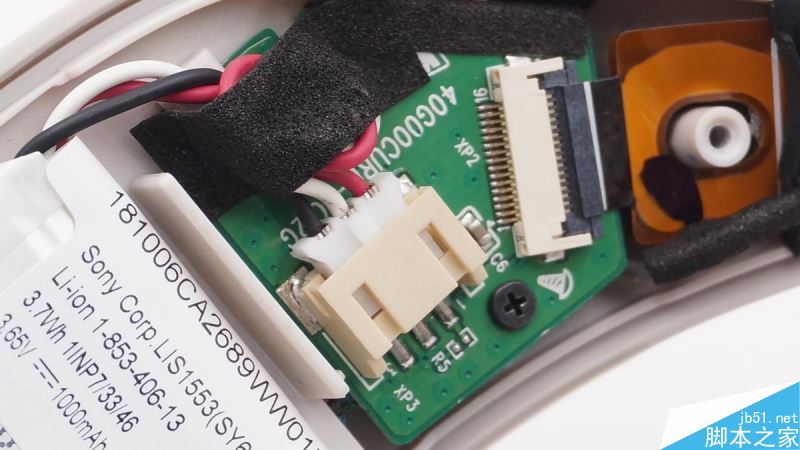

软排线接到另一边的一块小板上，在同一面转接到线束连接着电池。

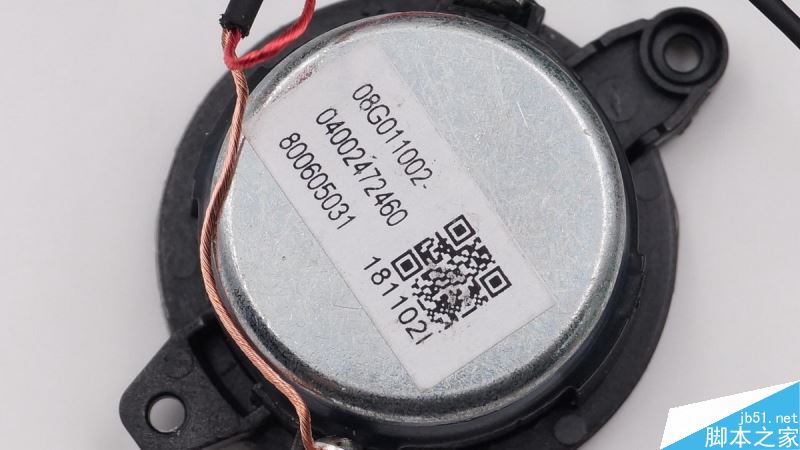

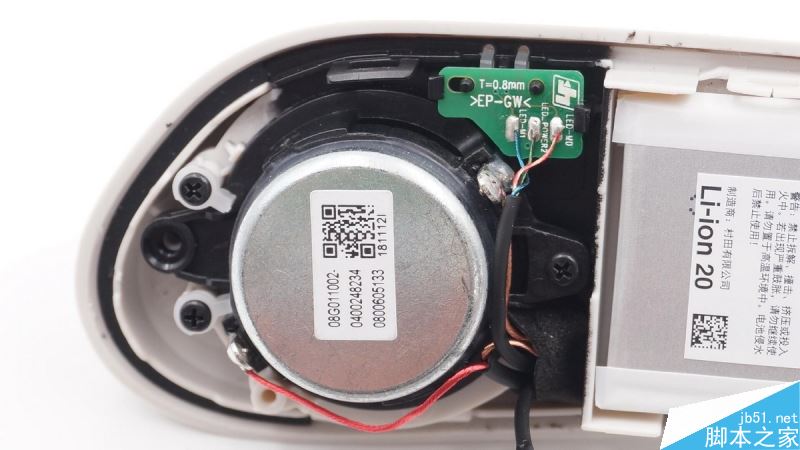

扬声器背后特写，有一张带有QR Code和编号的贴纸。
LED透光片。

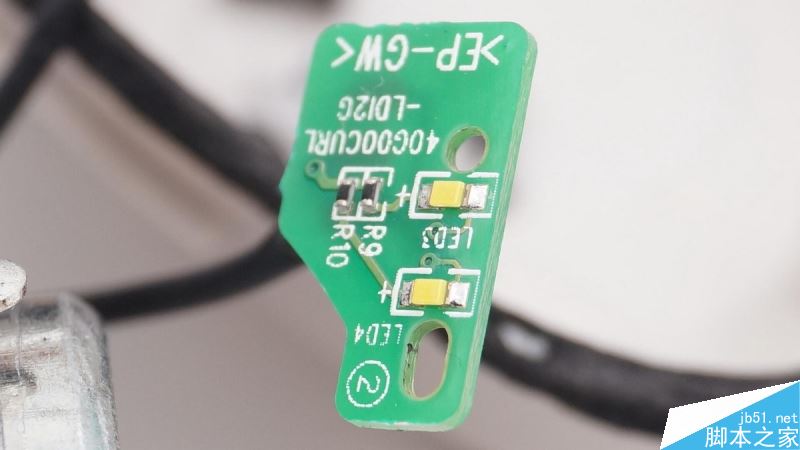

LED灯小板，上面有两颗LED灯。

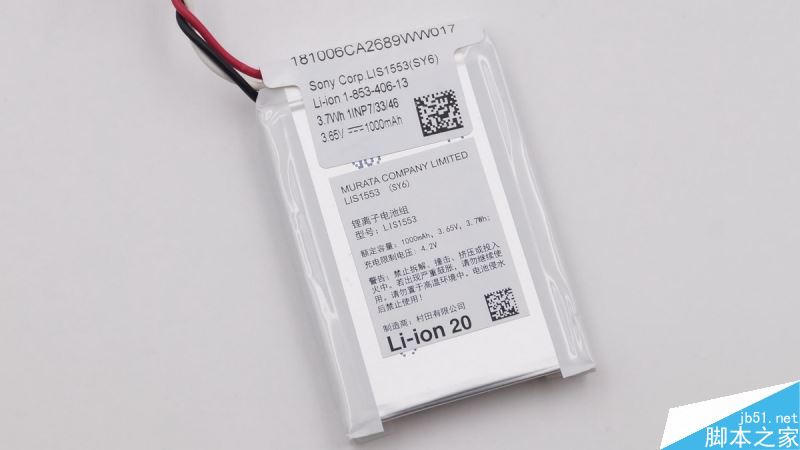

由村田有限公司制造的锂离子电池组，型号：LIS1553，额定容量：1000mAh。

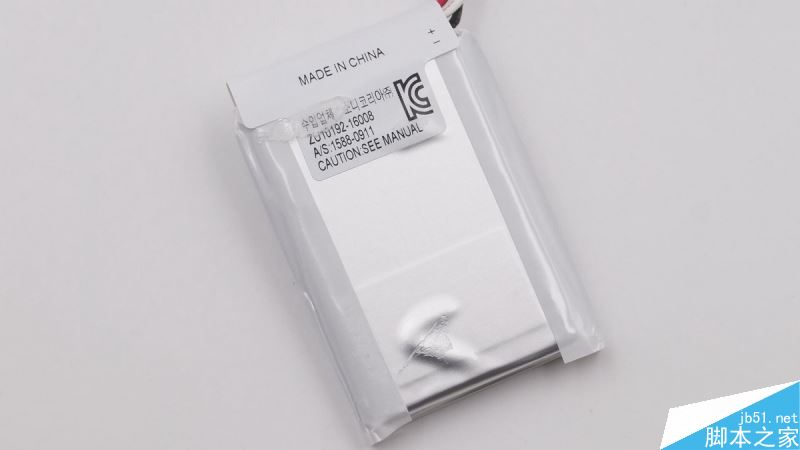

电池MADE IN CHINA。

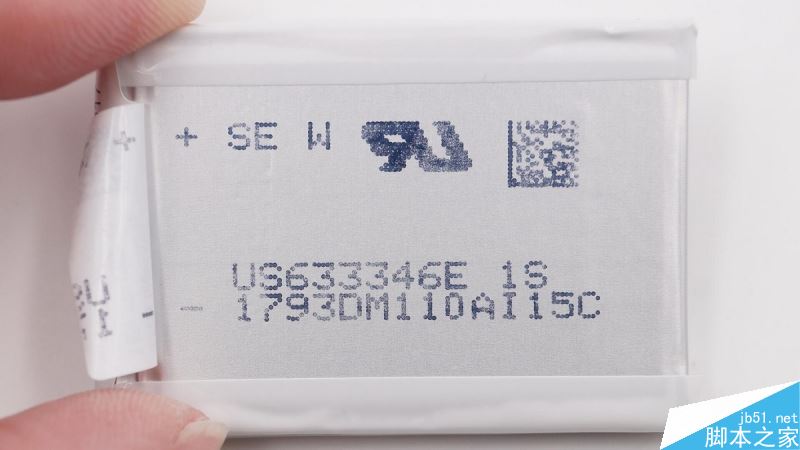

撕开电池表面的外皮后，电池身上有US633346E 1S 1793DM110AI15C字样。

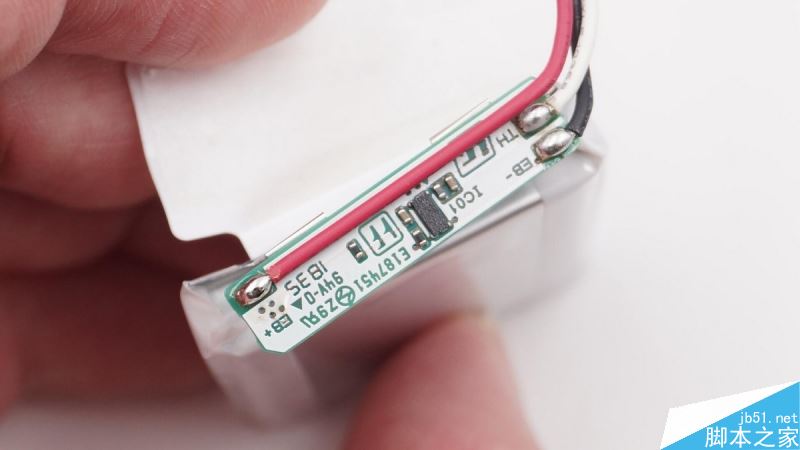

电池上的电路保护板，连接着三根导线。

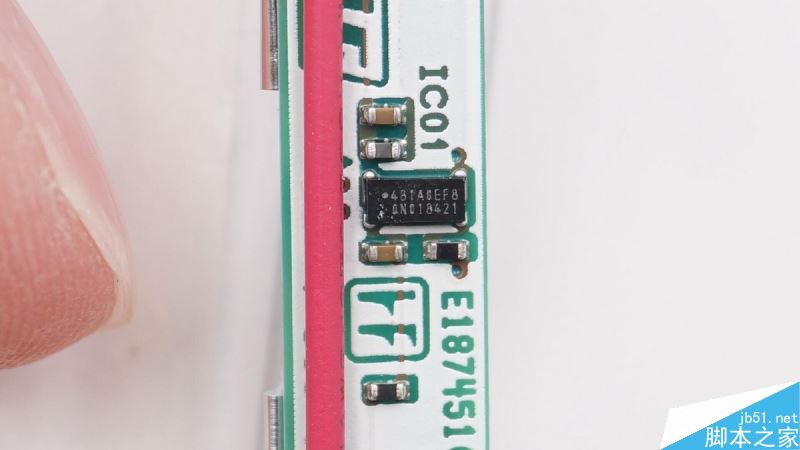

丝印481A0EF8 0N018421的IC。

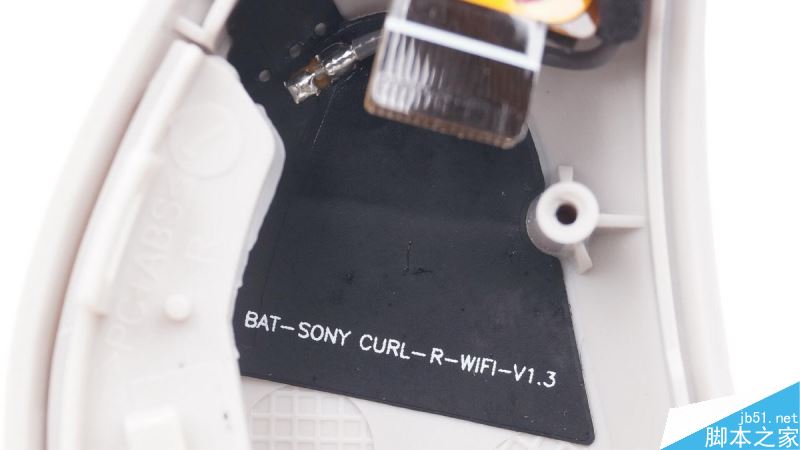

这款音箱采用2.4G信号，使用WIFI天线，粘附在外壳上，天线型号BAT-SONY CURL-R-WIFI-V1.3。

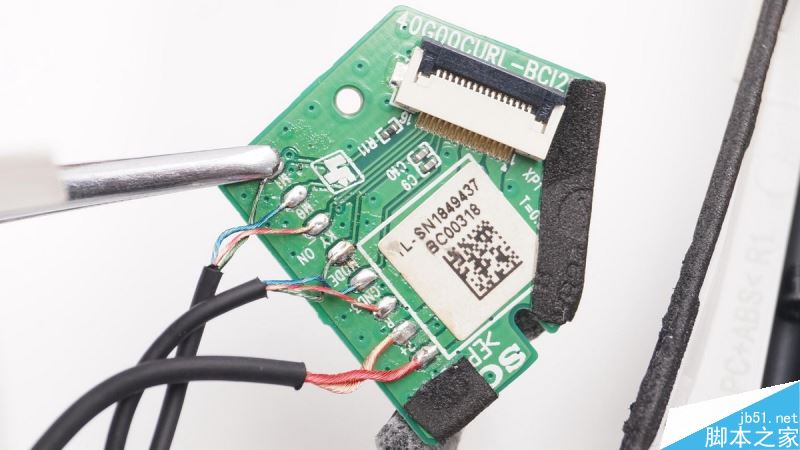

连接电池小板的背面也有排线转接，输出导线连接到按键小板和扬声器。

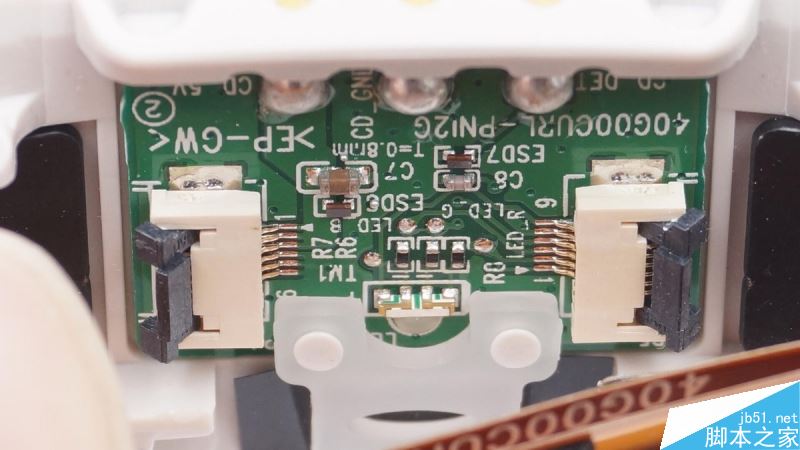

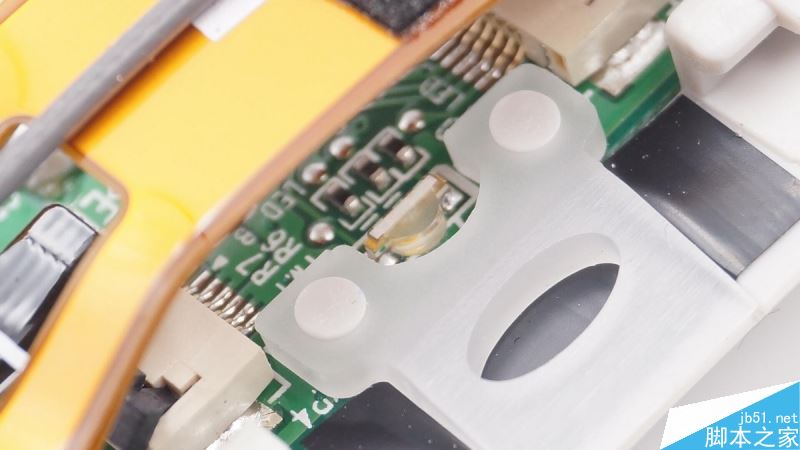

位于耳机头梁中部的充电触点小板，有两个排线插座和一颗RGB LED灯。
LED灯前面有一块半透明透光片，让灯光扩散。

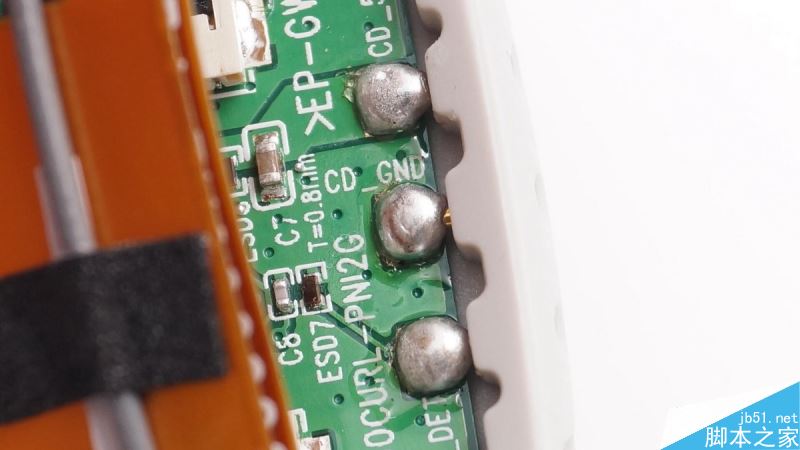

充电触点铜针的三个焊点饱满。

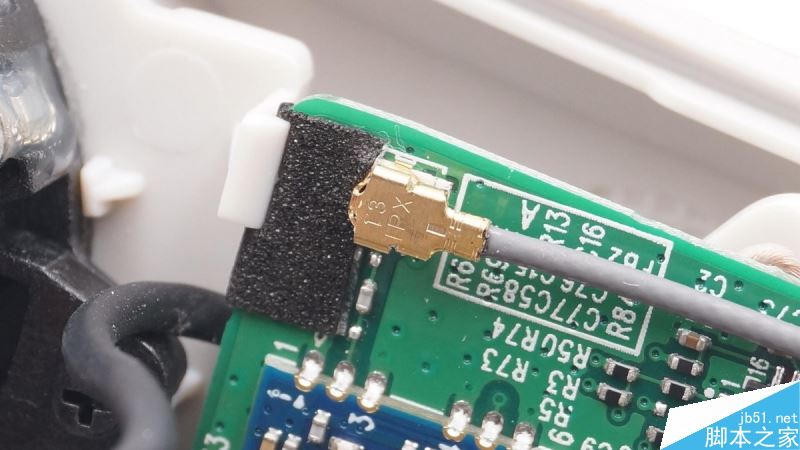

WIFI天线的同轴插座。

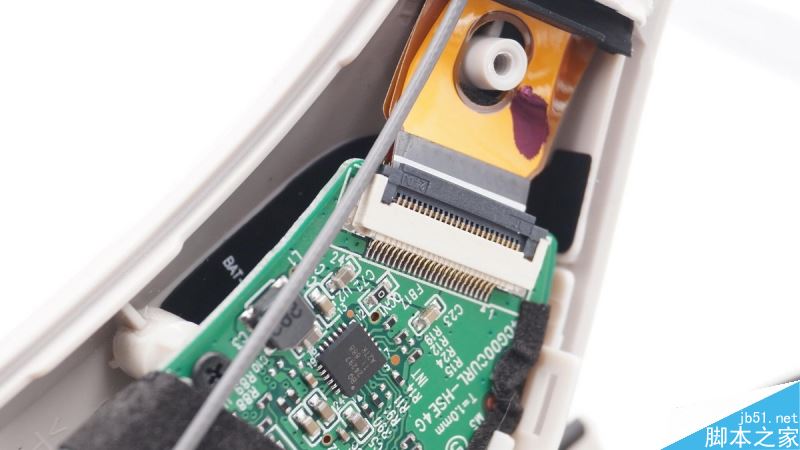

主板，输出到排线连接另一边。

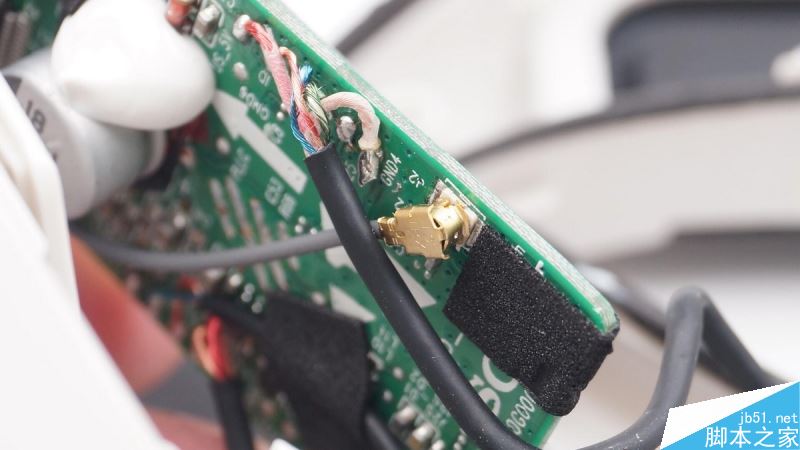

主板正反面各有一条同轴连接线连接位于音箱左右两侧的两条天线，其中一面的同轴天线和线束特写。

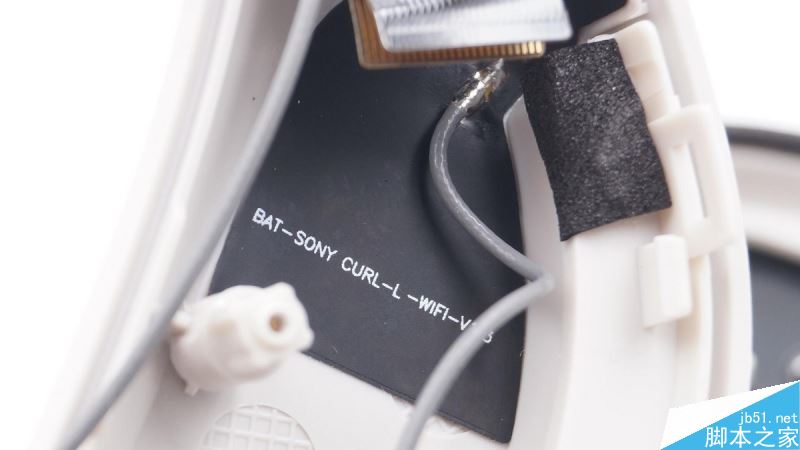

左边的天线，BAT-SONY CURL-L -WIFI-V1.3。

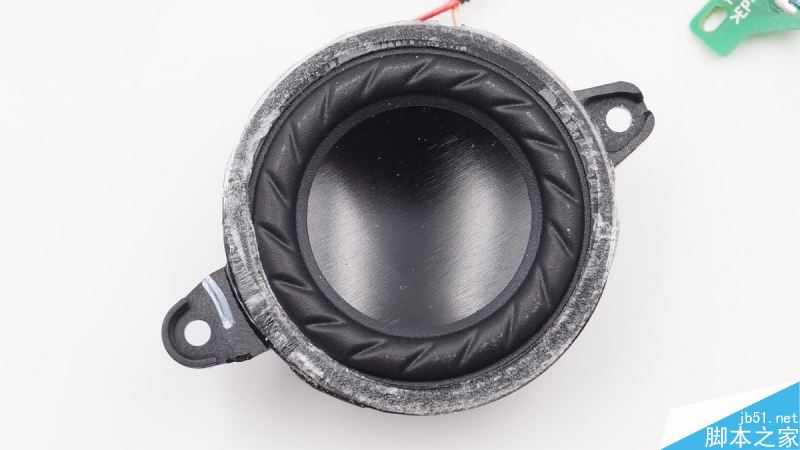

扬声器正面特写，采用金属振膜。
扬声器背面特写。

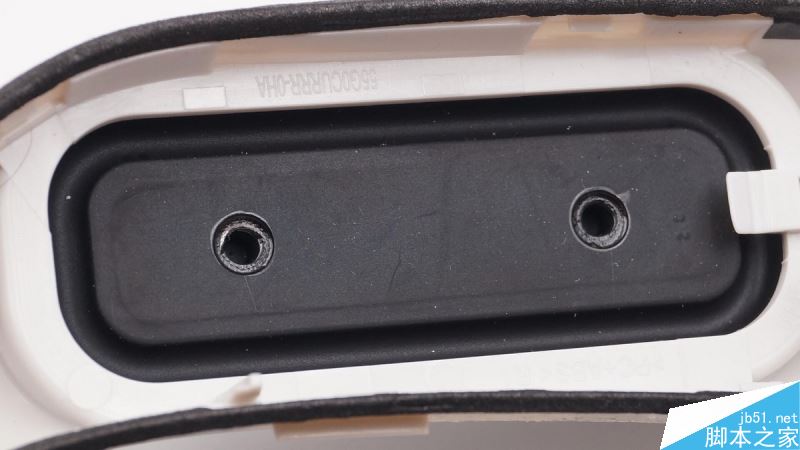

低频辐射振膜，有两个盲孔。

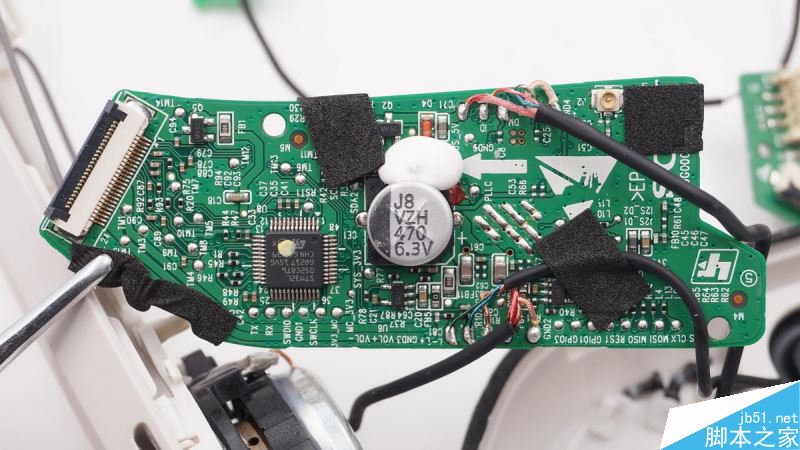

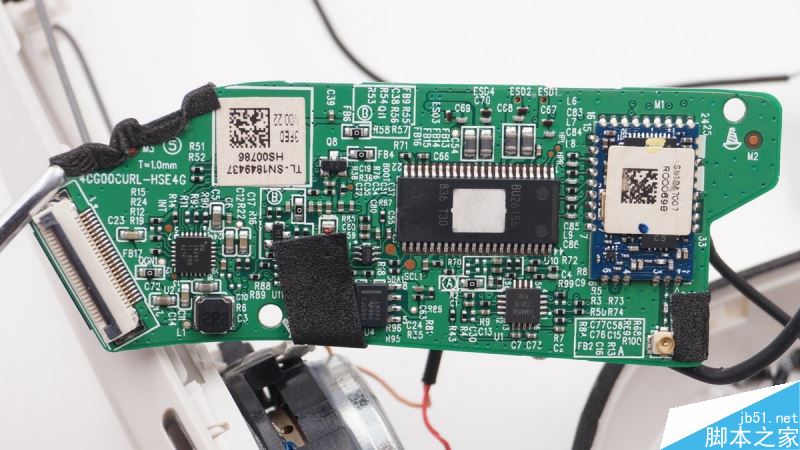

主板正面特写。
主板背面特写。
有一个外接模块，上面有QR Code贴纸。

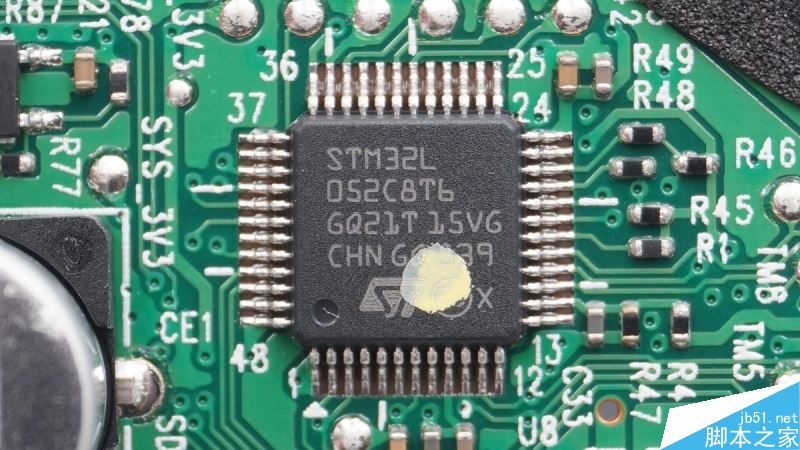

STMicro意法半导体 STM32L052C8T6 超低功耗ARM Cortex-M0+ MCU。

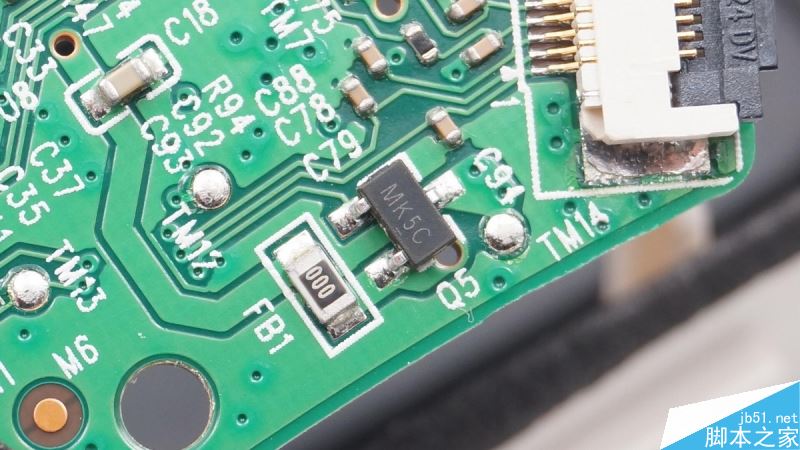

丝印MK5C 三极管。
SGM2036 圣邦威 线性稳压器。

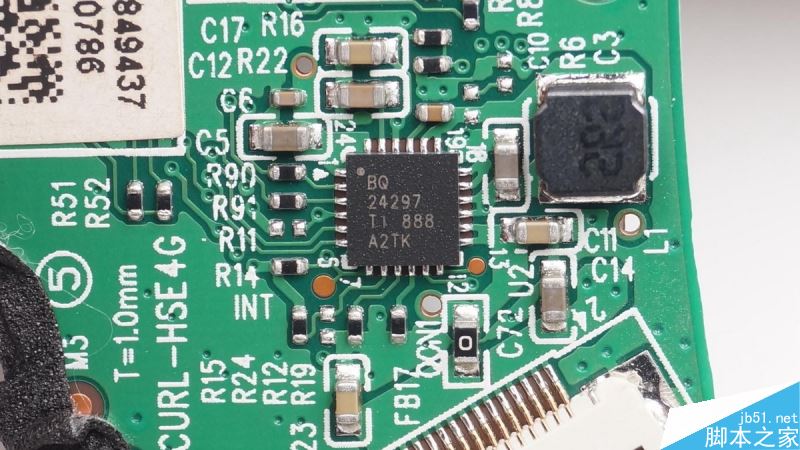

TI德州仪器 BQ24297 具有 Narrow VDC 电源路径管理的 I2C 控制 3A 单节 USB 充电器 。

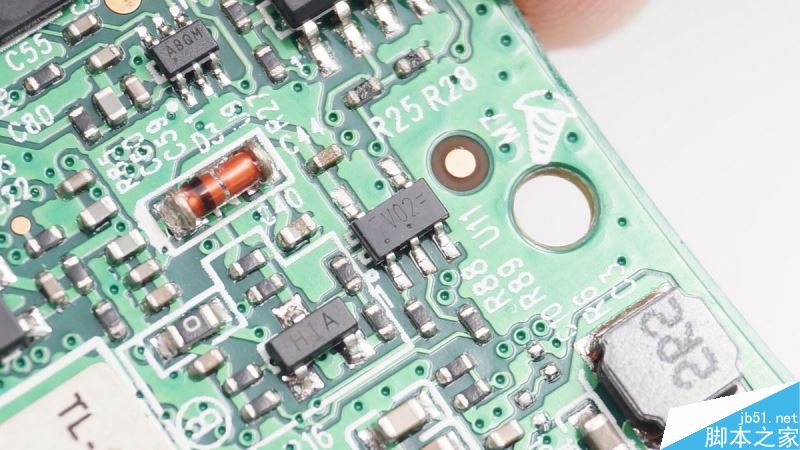

V02 仙童输入保护IC。

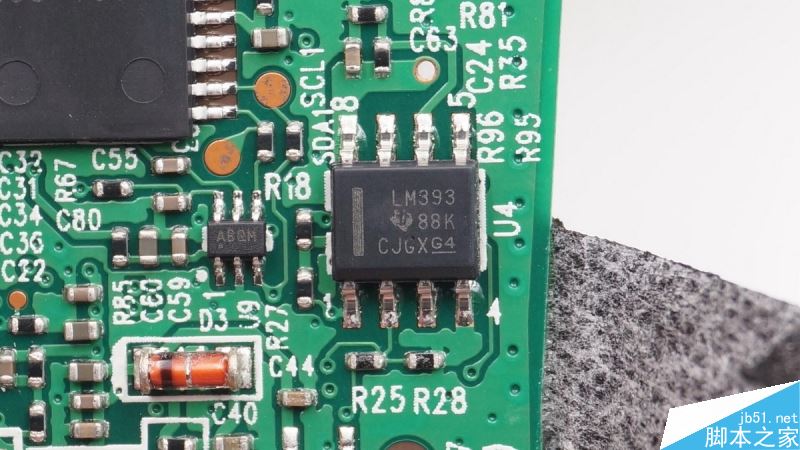

TI德州仪器 LM393 是双电压比较器集成电路。

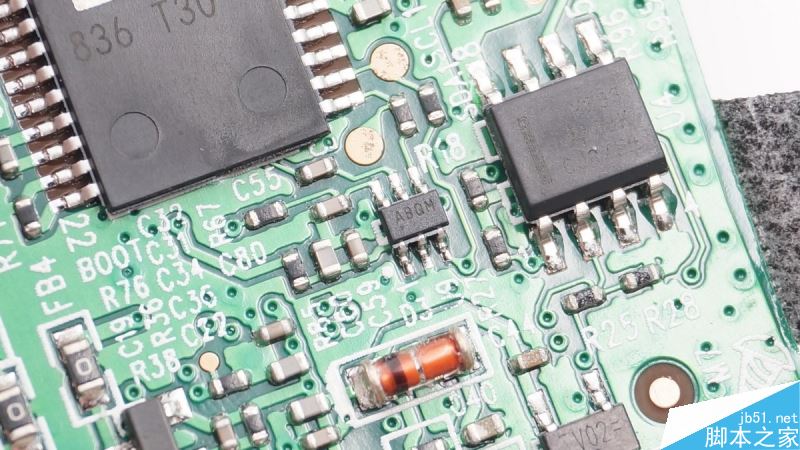

丝印ABQM 线性充电IC。

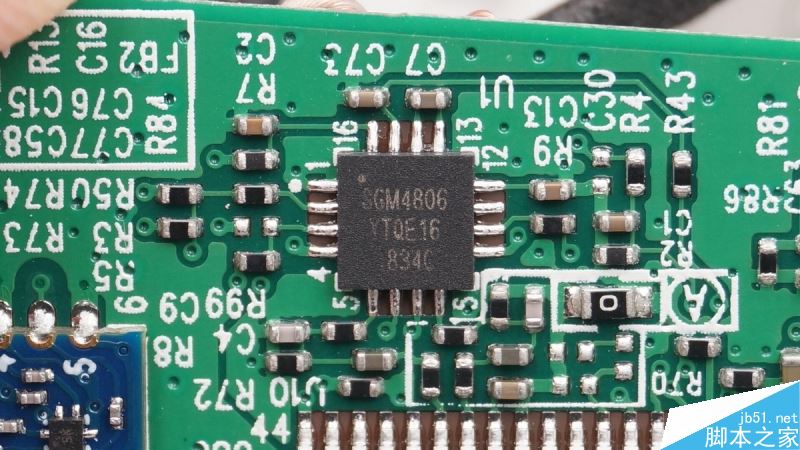

SGMicro圣邦微 SGM4806 低失真度高品质音频串联POP音解决方案。

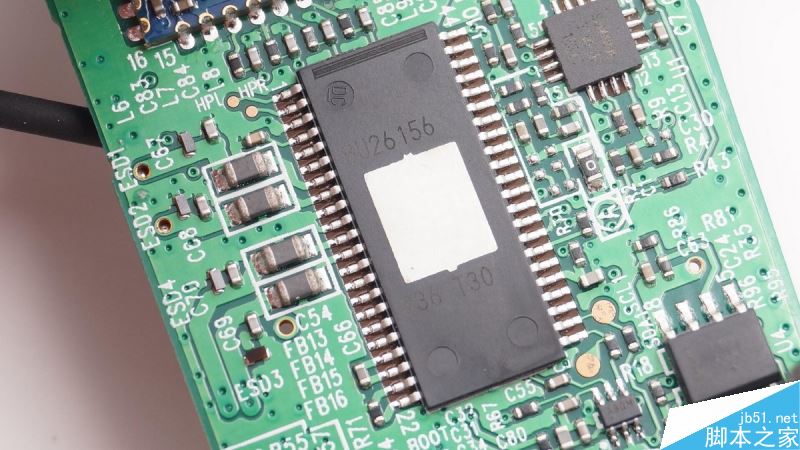

ROHM罗姆 BU26156RFS音频编解码器，内置各种声学效果。输入方面具备最大可输入2Vrms振幅的立体声线路和单声道麦克风输入，输出方面具备可进行AB类/D类切换的2.5W级立体声扬声器放大器和立体声耳机输出。通过内置稳压器向对噪声敏感的CODEC部供电，实现了不受电源电路特性影响的稳定的音频性能。

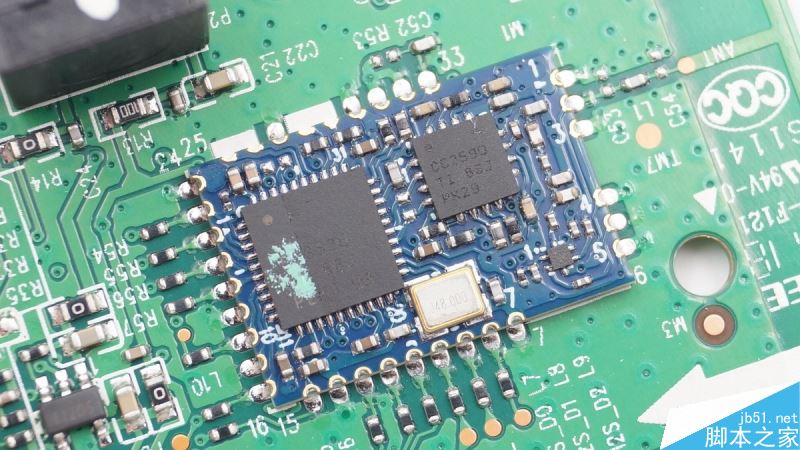

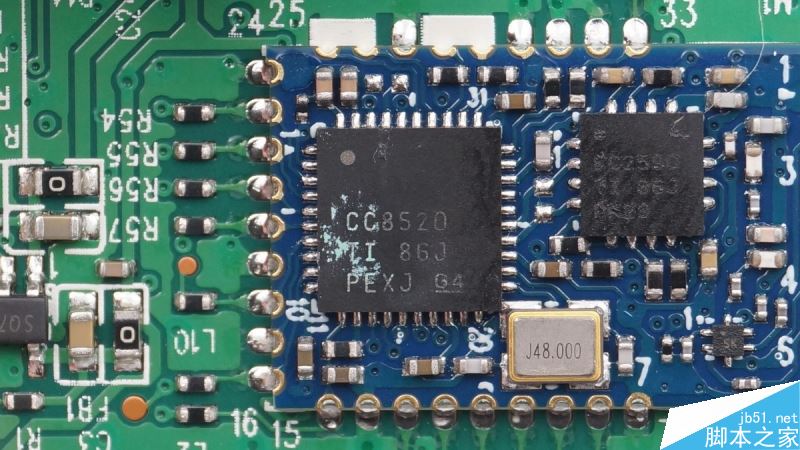

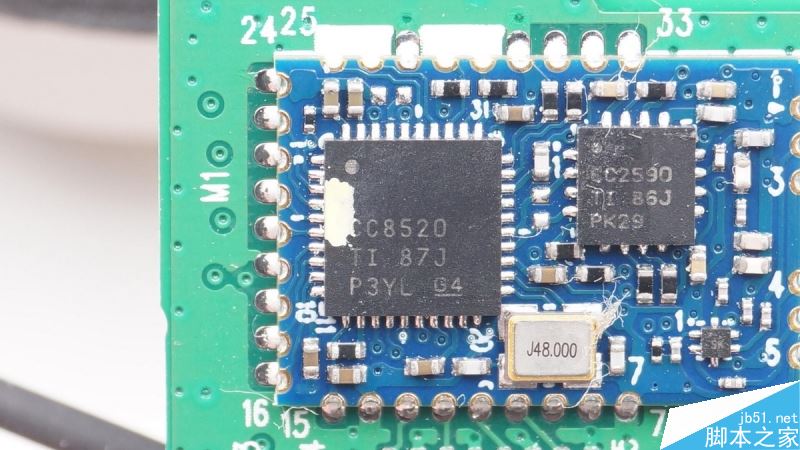

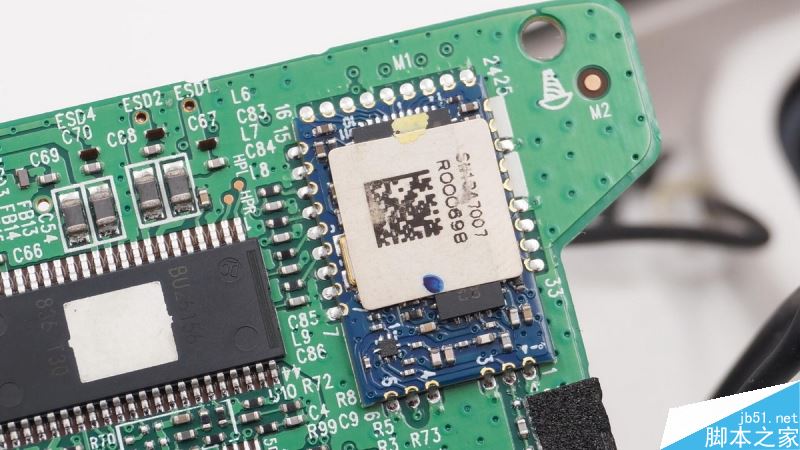

蓝色的是无线模块，这颗TI德州仪器CC8520是用于无线数字音频流的 PurePath 无线 2.4GHz 射频 SoC。
TI德州仪器 CC2590 低功耗2.4GHz RF前端,输出功率高达14dBm(25mW),内部集成了开关,匹配网络,平衡/不平衡(Balun)变压器,LNA,功率放大器和电感。

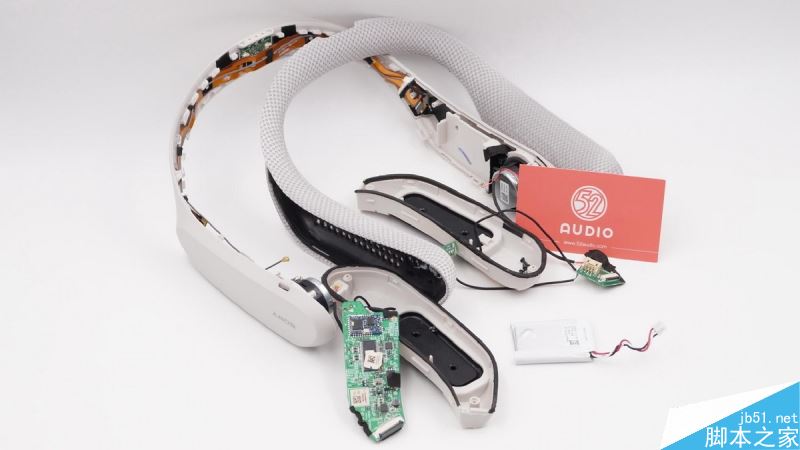

穿戴扬声器部分拆解一览。
接下来拆解充电座。

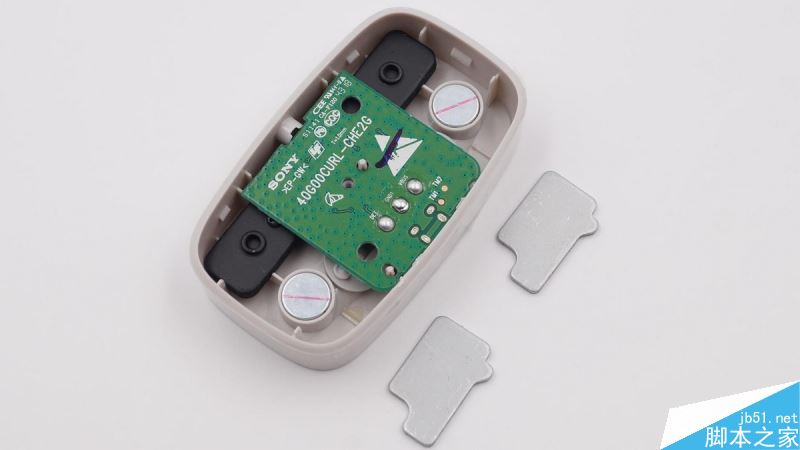

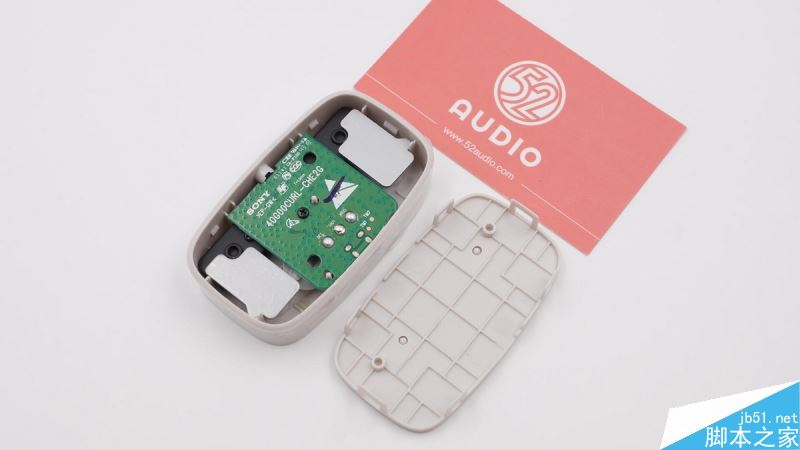

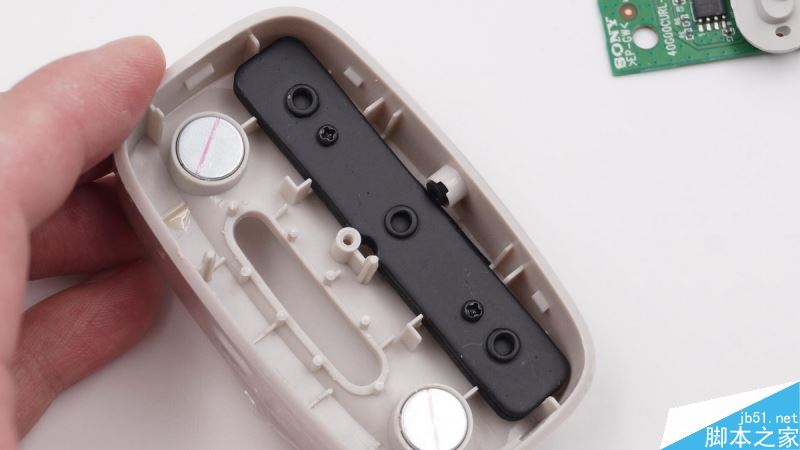

充电座背面有两块磁铁，吸附着金属片，用作配重。

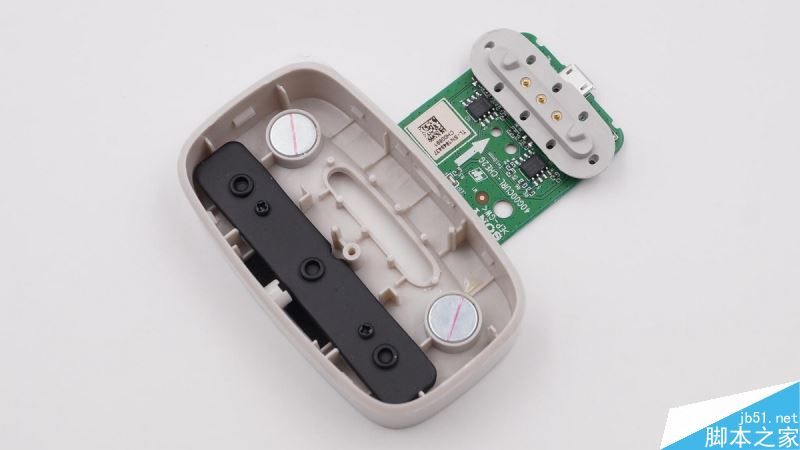

拆下主板，主板另一面和充电触点模块连接在一起。
主板下面还有一条黑色配重块。

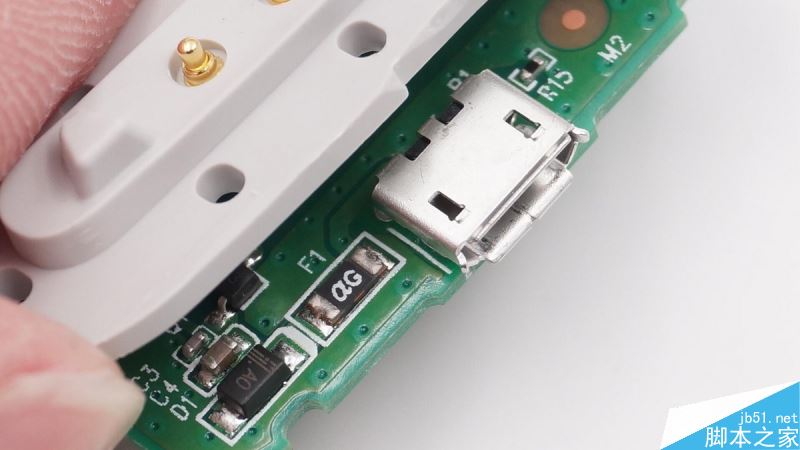

充电座采用Micro USB接口输入，输入有保险丝和ESD二极管。

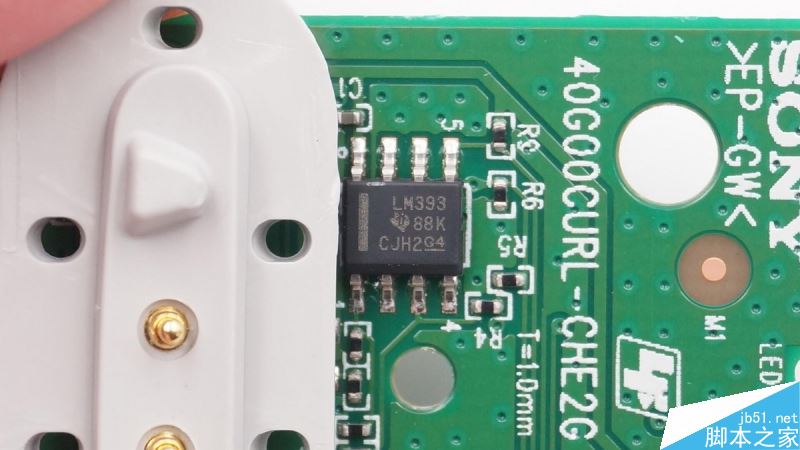

TI德州仪器 LM393 是双电压比较器集成电路。

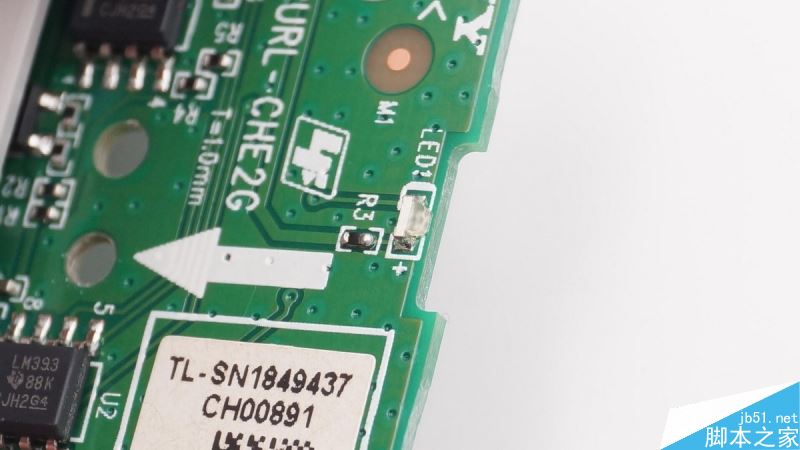

充电座的LED指示灯。

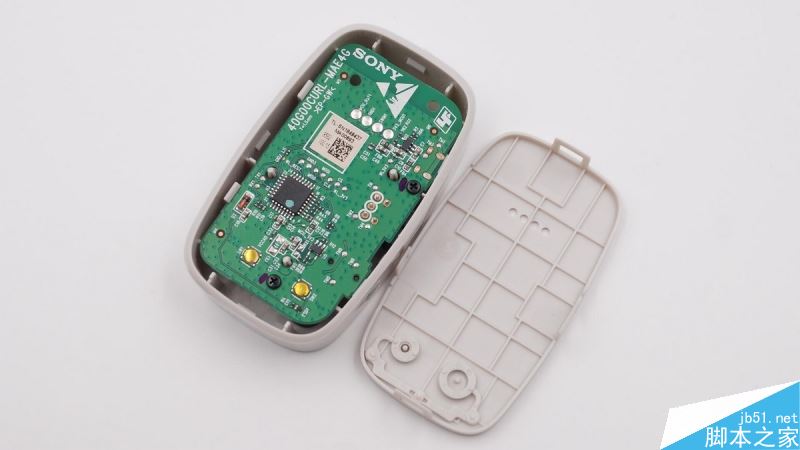

接下来拆解发射器，这款扬声器采用2.4G信号发射，并不是蓝牙。

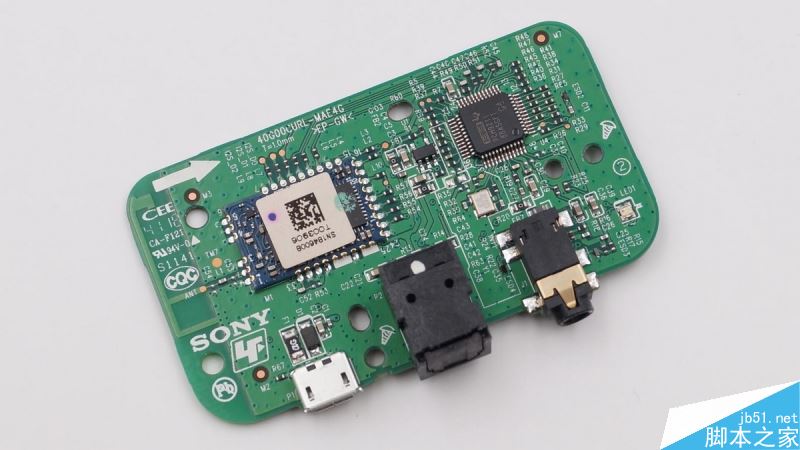

发射器主板正面特写。

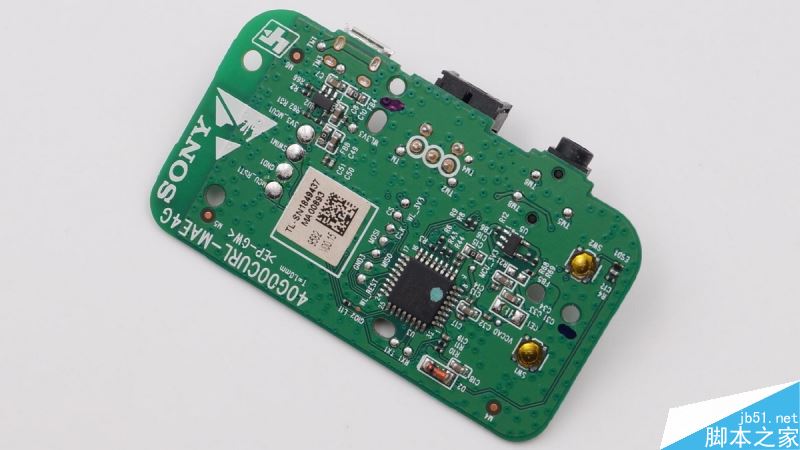

发射器主板背面特写。

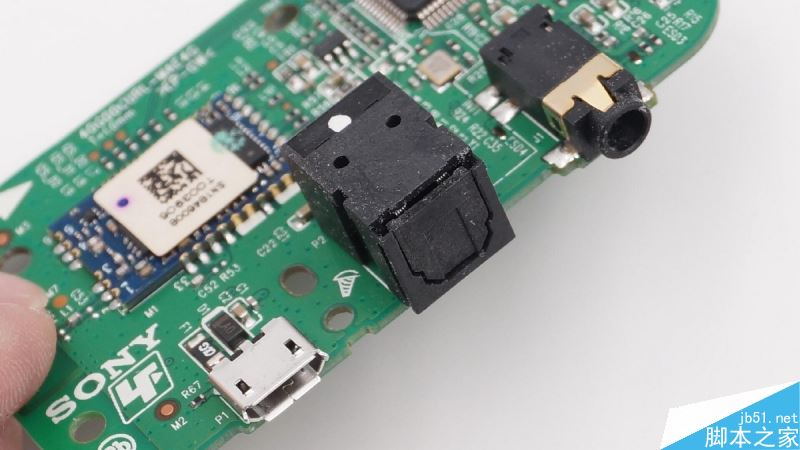

Micro USB、光纤、AUX输入接口。

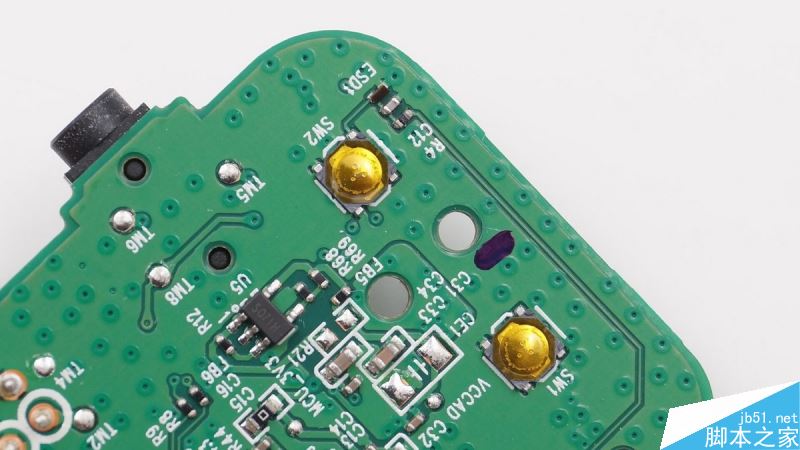

两颗微动按键，同样有ESD二极管做静电防护。

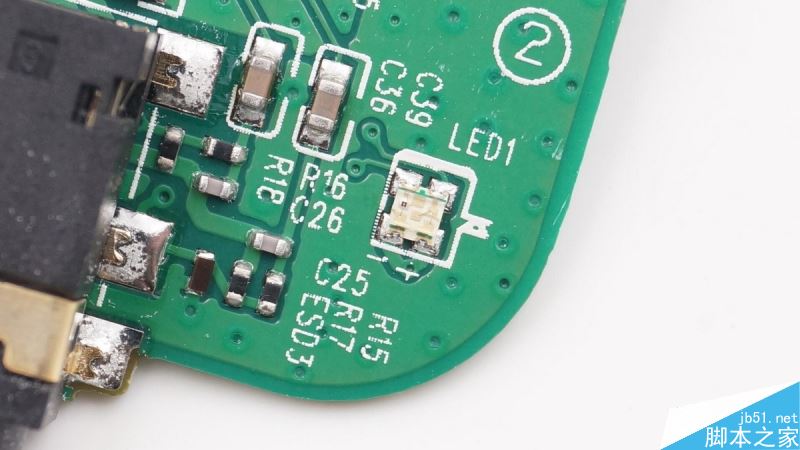

LED指示灯。

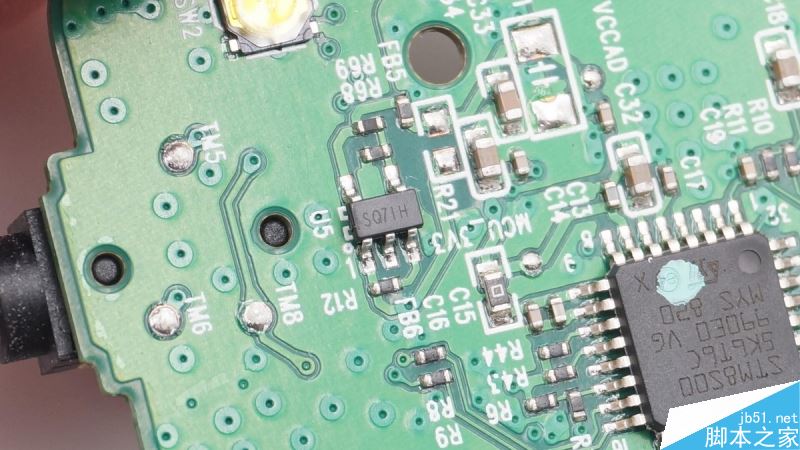

SGM2036 圣邦威 线性稳压器。

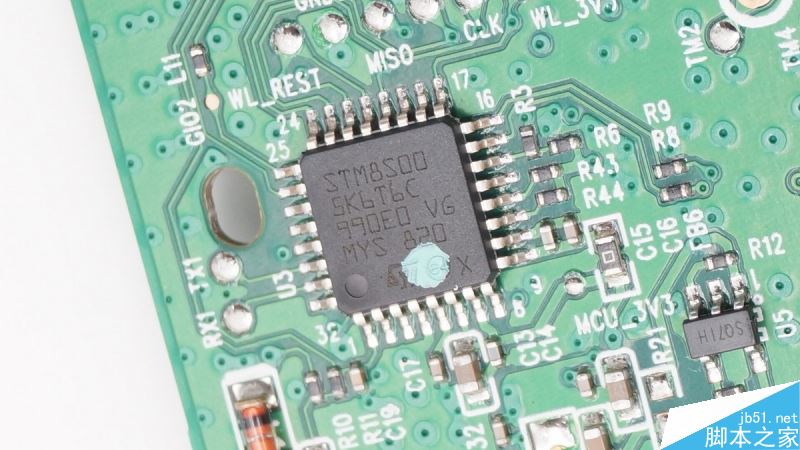

STMicro意法半导体 STM8S系列单片机。

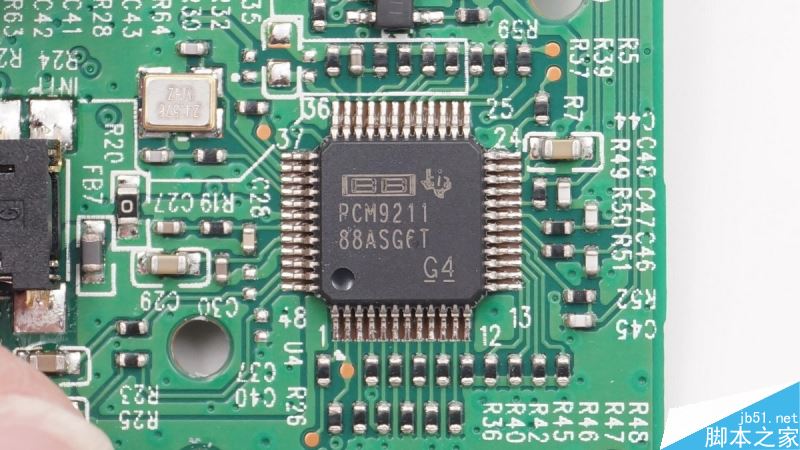

TI德州仪器 PCM9211具有立体声 ADC 和路由的 216kHz 数字音频接口收发器。
无线模块，焊接在主板上。

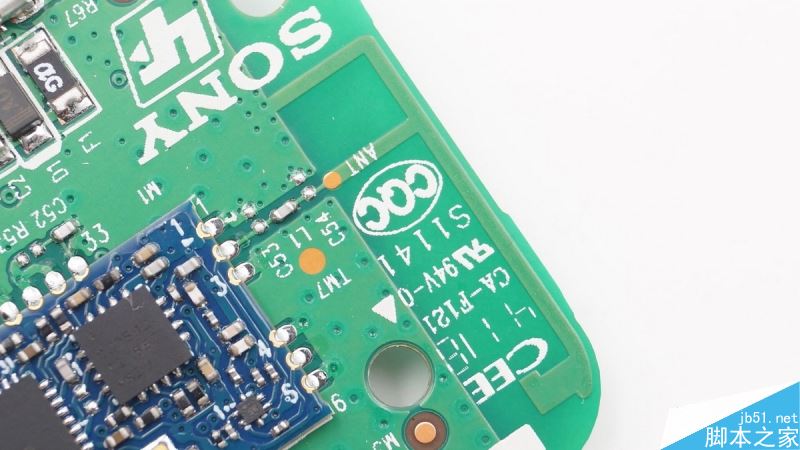

板载2.4G天线，可以看出PCB由中京电子制造。

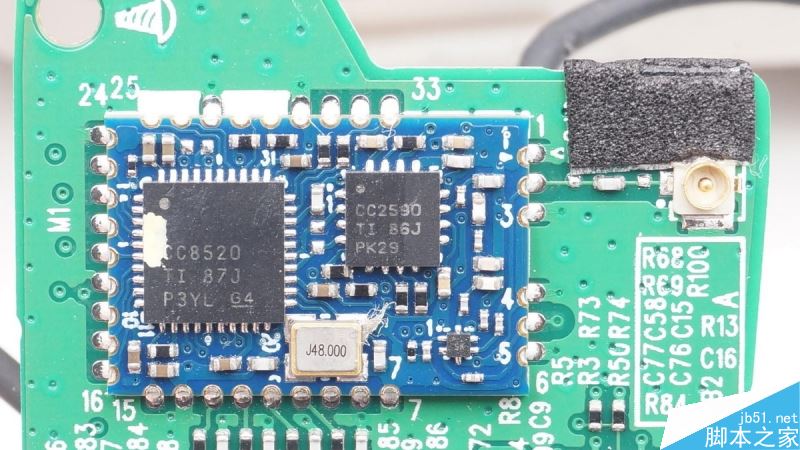

蓝色的是无线模块，这颗TI德州仪器CC8520是用于无线数字音频流的 PurePath 无线 2.4GHz 射频 SoC。

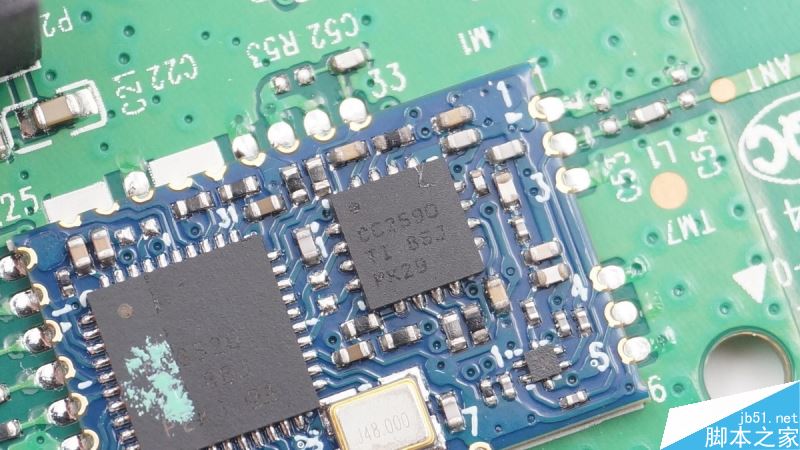

TI德州仪器 CC2590 低功耗2.4GHz RF前端,输出功率高达14dBm(25mW),内部集成了开关,匹配网络,平衡/不平衡(Balun)变压器,LNA,功率放大器和电感。

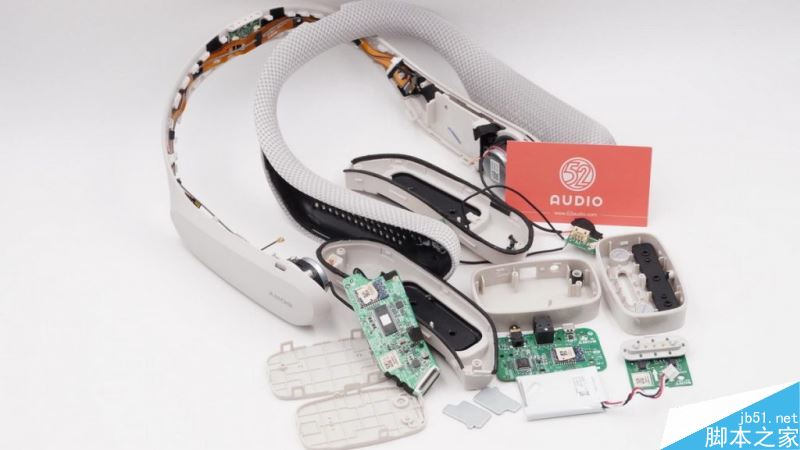

拆解全家福。
三、小编拆解总结
1、采用私有协议的无线发射器和耳机分离的设计，可以降低其它无线设备对它的干扰，提高无线传输稳定性；
2、音频方面采用ROHM罗姆 BU26156RFS解码器，支持多种音效，可输出2.5W功率给扬声器；
3、无线方面采用TI德州仪器CC8520和CC2590的组合。
