京鱼座是京东发布的全新科技品牌，其定位是智能化的数码科技产品。目前在TWS真无线耳机这个类目，京鱼座就推出了U-WORLD S1，这是一款Pods形状的智能化真无线蓝牙耳机产品。它采用7mm动圈+动铁单元的双单元结构，并搭配复合航空钛金属膜，用户轻敲耳机即可唤醒小京鱼智能助手。在如此小巧的体积内如何配备双单元和智能化的硬件？小编马上通过拆解来领略一下。
京鱼座U-WORLD S1 TWS真无线智能蓝牙耳机拆解+评测：
一、京鱼座 U-WORLD S1开箱

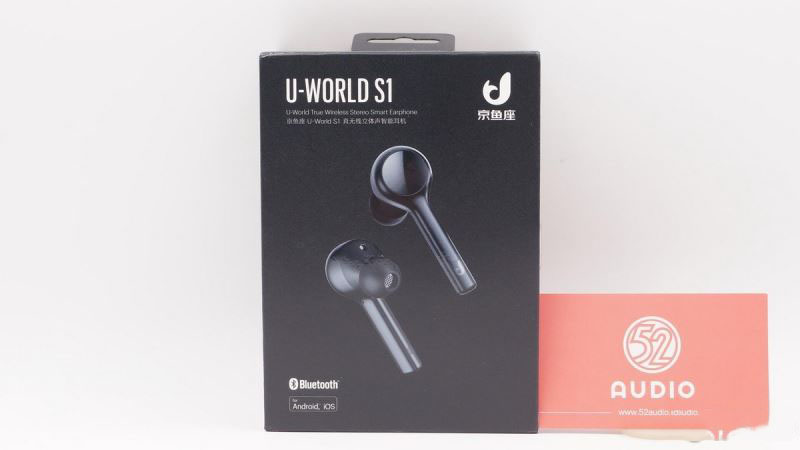

外包装采用科技感满满和黑色。
背后是产品的特性介绍，其中有真正无线、亲肤材质、无感佩戴、圈铁单元、智能助手和长久播放。

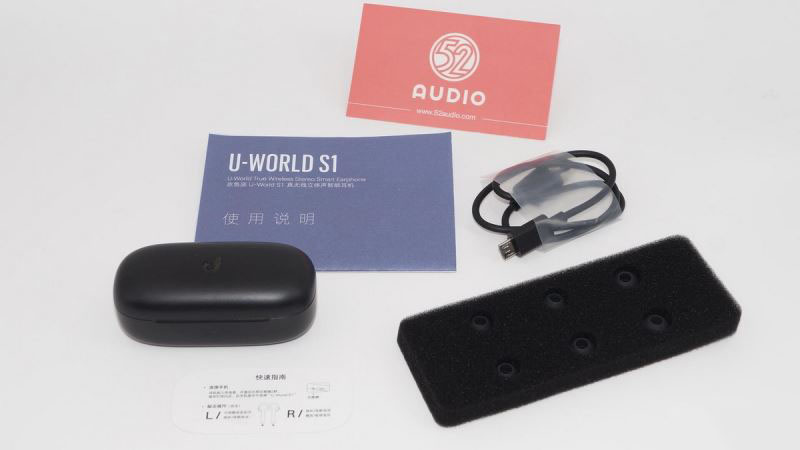

耳机包装内包括装着耳机的充电盒、使用说明和Micro USB充电线。

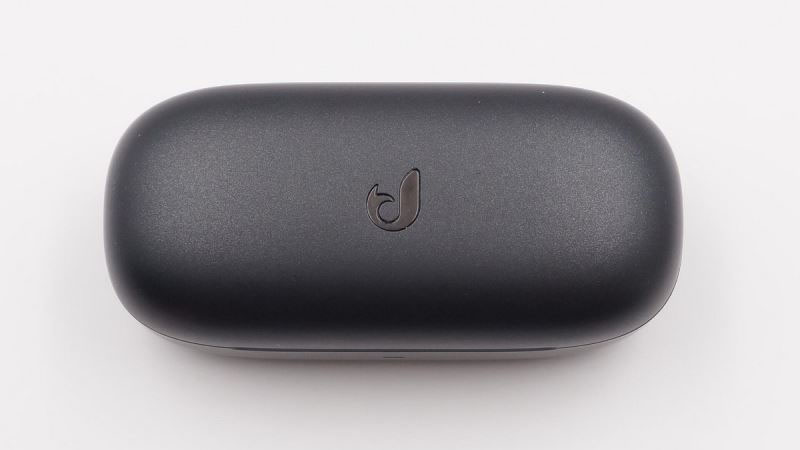

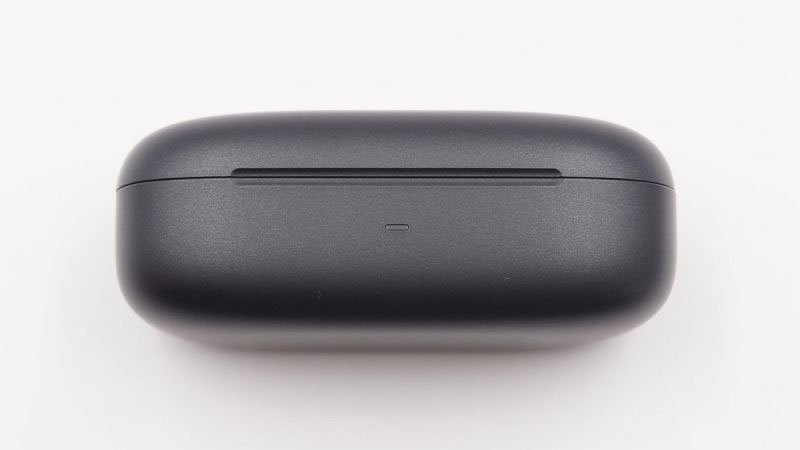

充电盒正面是鲸鱼座的LOGO，简洁大气。

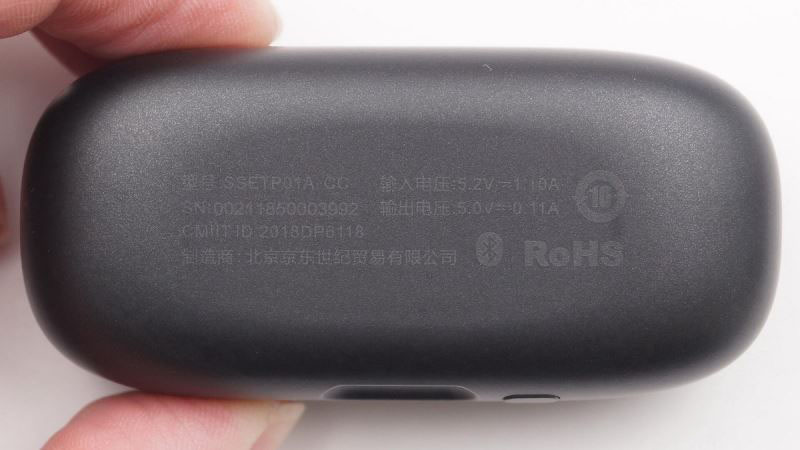

耳机充电盒型号为SSETP01A，输入电压5.2V 1.10A，输出电压5.0V 0.11A。制造商：北京市京东世纪贸易有限公司。
盒子开盖处做了挖槽处理，下方是充电盒的指示灯。

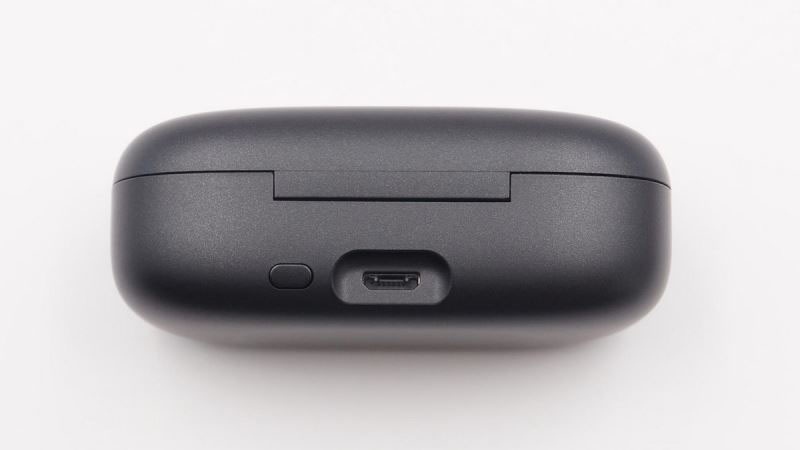

充电盒背后有一个配对按键和Micro USB充电接口。

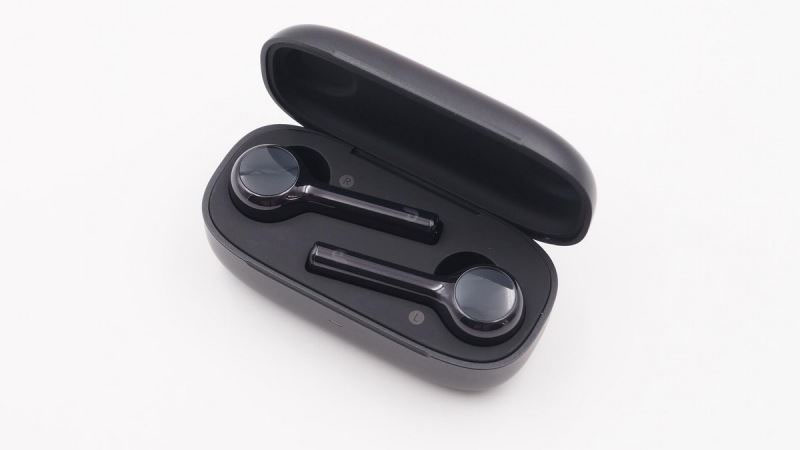

打开充电盒，可以看到耳机以卧式置于盒内。

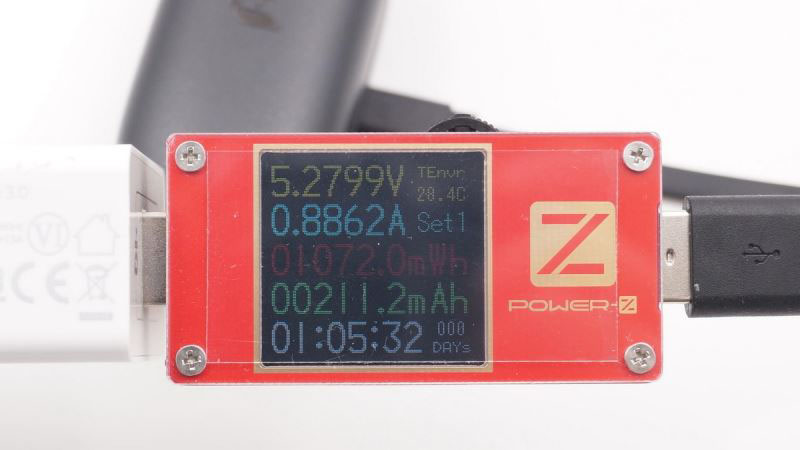

小编采用ChargerLAB POWER-Z KT001进行充电测试。

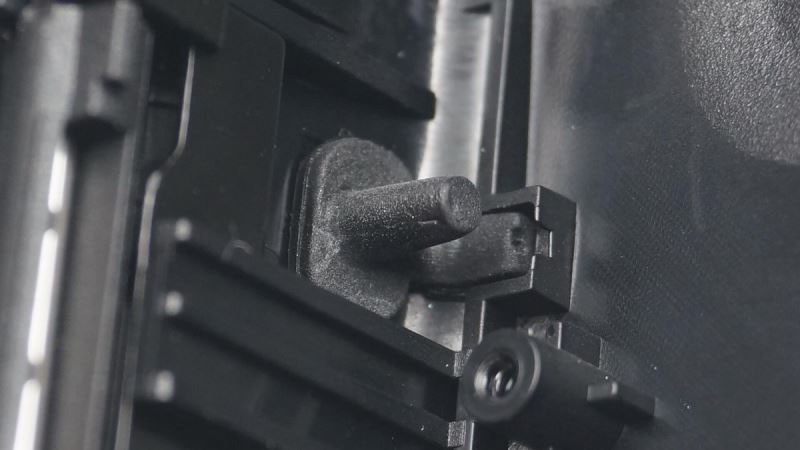

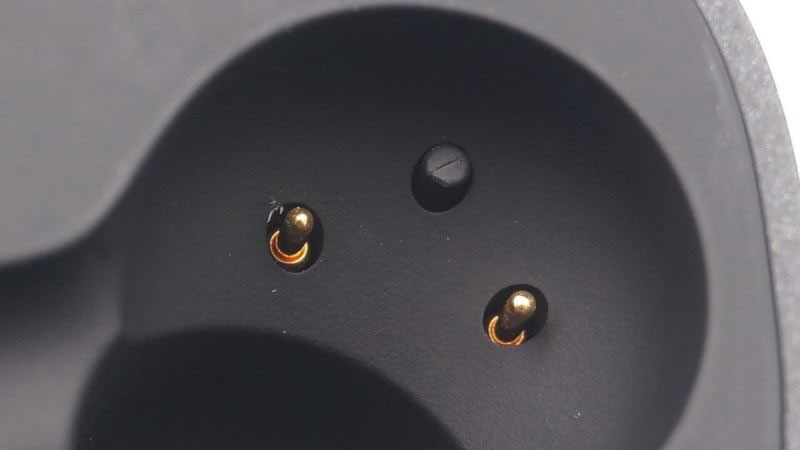

耳机充电盒内在充电顶针旁边有一个塑料部件来检测耳机入盒状态。

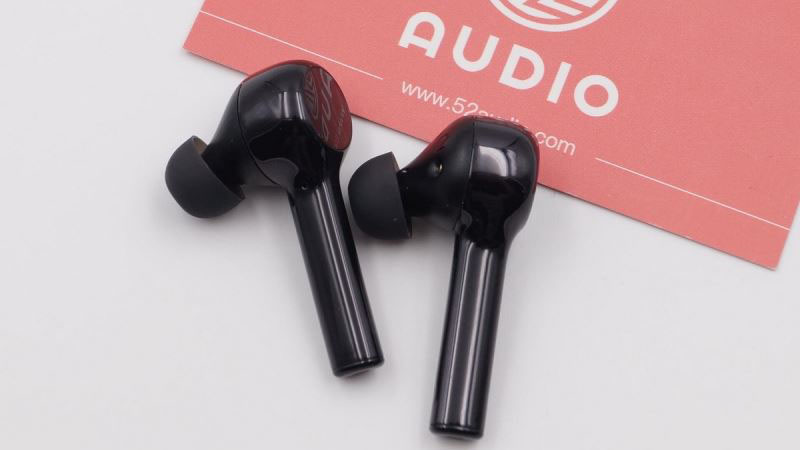

接下来看看耳机，耳机外壳采用亮面塑料。

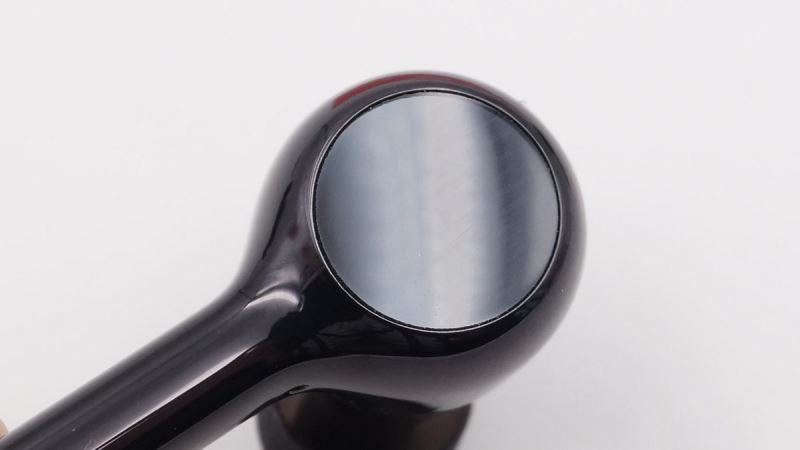

耳机背部为触控区域，平整的拉丝材质。

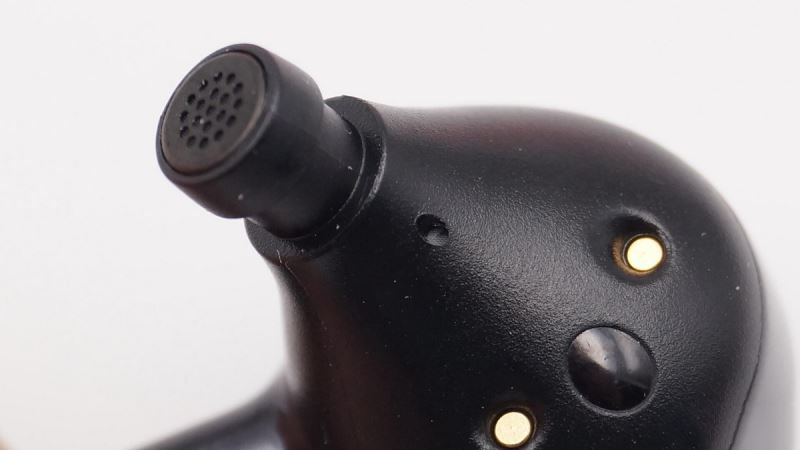

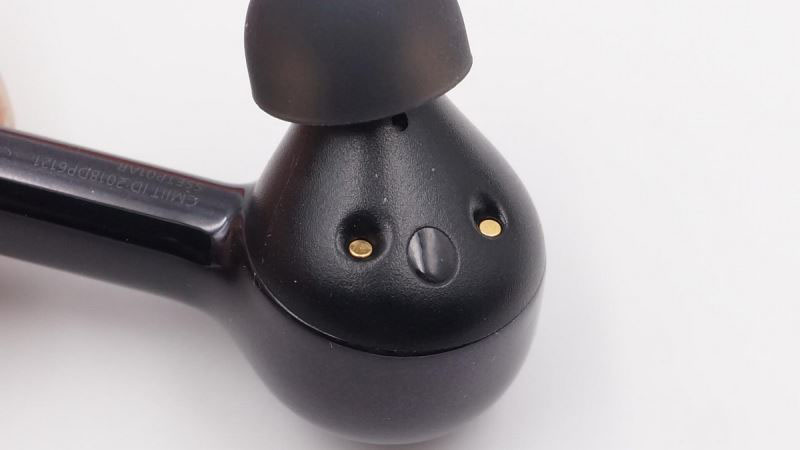

耳机内侧采用磨砂材质的塑料，有两个充电触点和一个传感器。

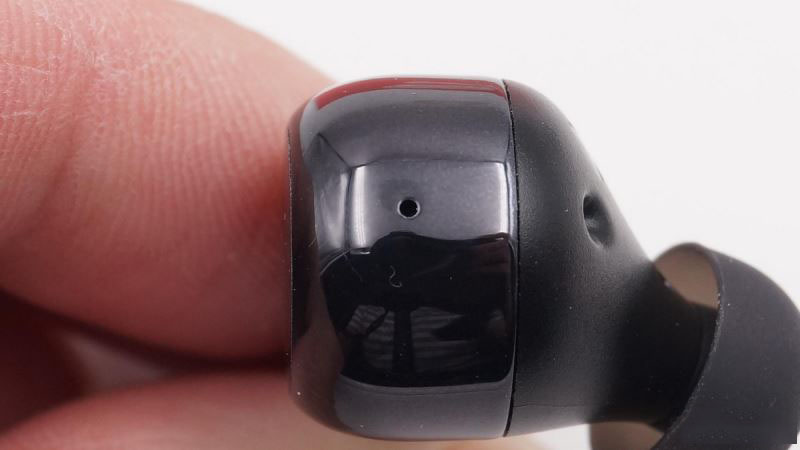

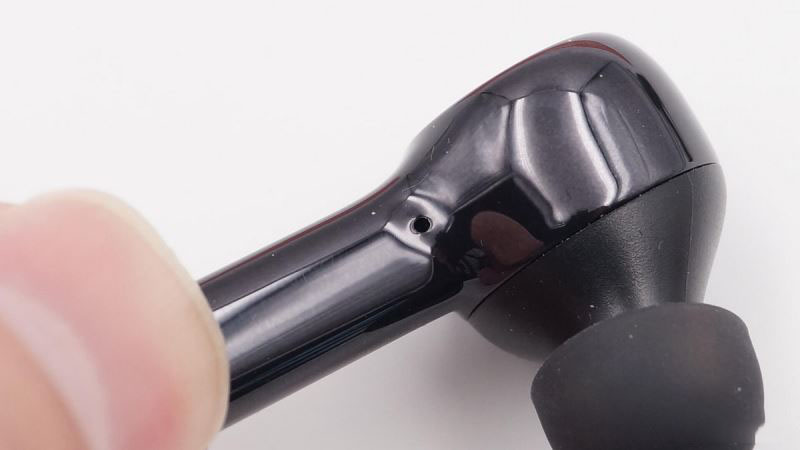

耳机的侧面有一个通话降噪麦克风孔。

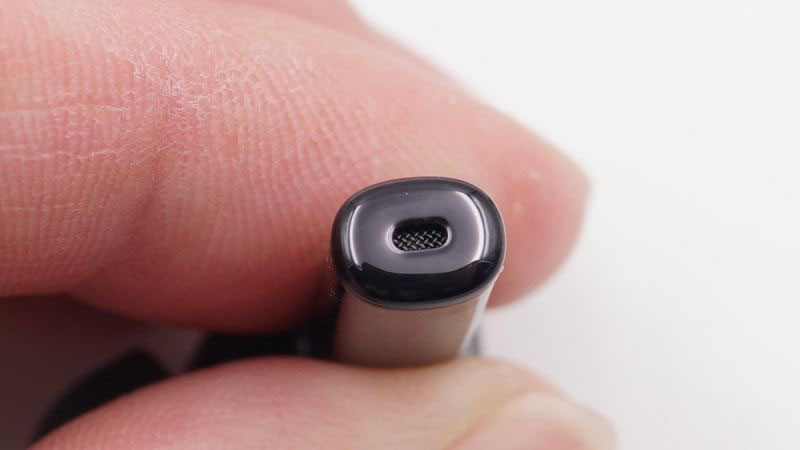

位于底部的麦克风孔，底部塑料比较圆润。
位于耳机顶部的调音孔。
耳机导管，用于固定耳机硅胶套。

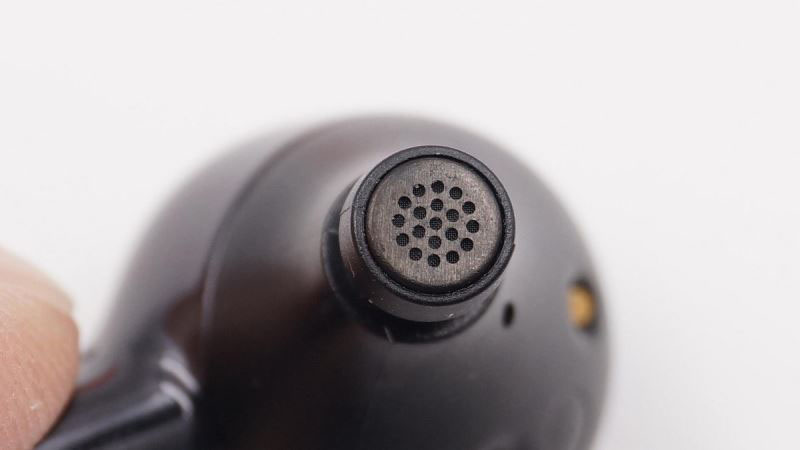

位于耳机导管上的防尘盖。
二、 京鱼座 U-WORLD S1拆解

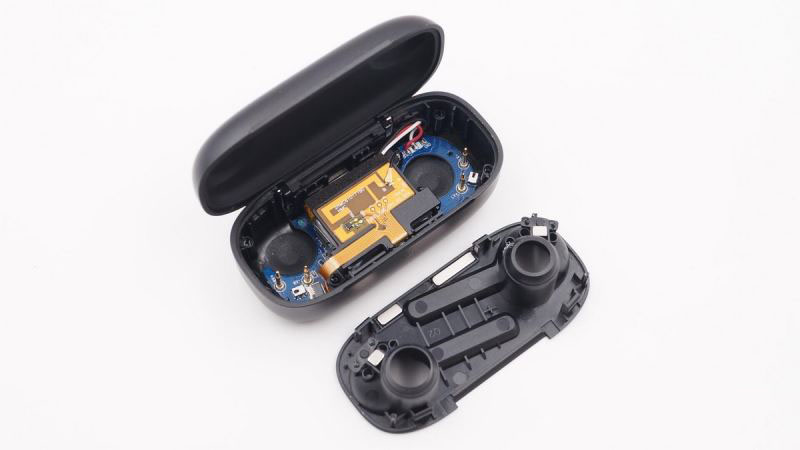

开始拆解耳机，首先拆开耳机充电盒的C面盖。

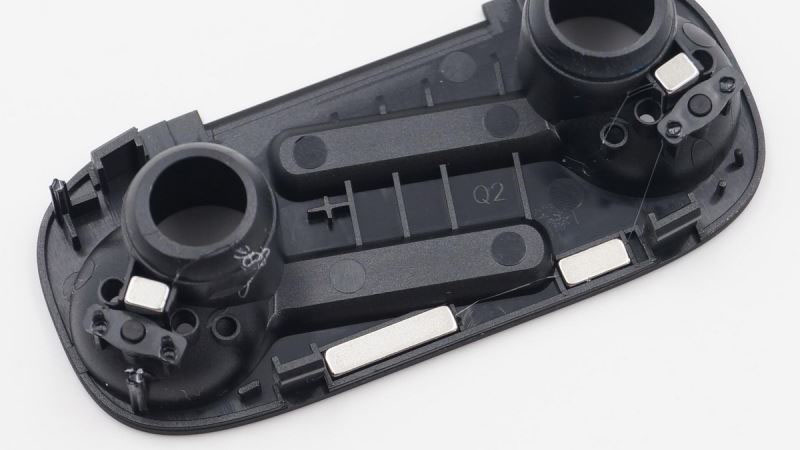

C面背后有多块磁铁用于吸附耳机的盒盖。

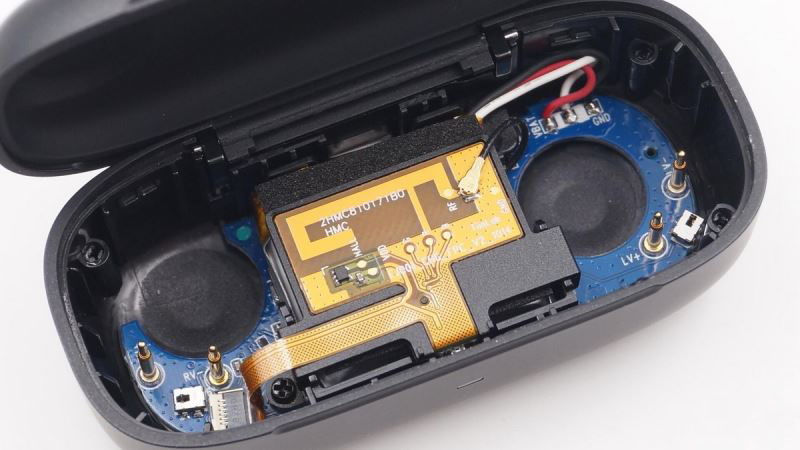

耳机充电盒中层的中间有一块很大的软排线，它是一块天线，用于收发蓝牙信号，转发到耳机。

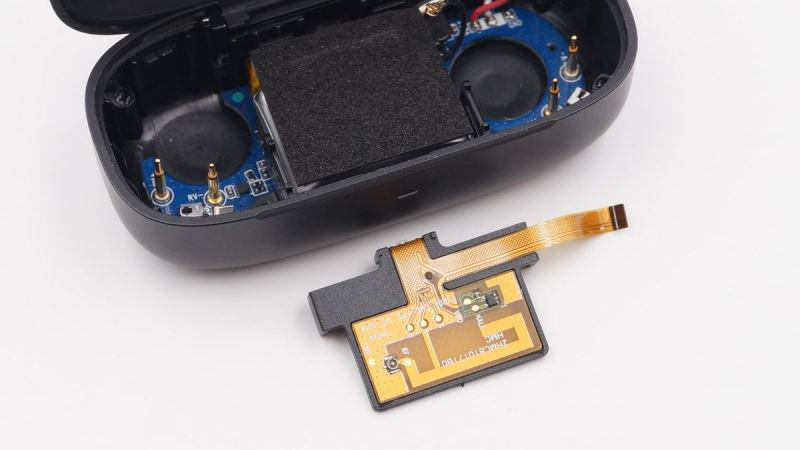

拆下这块天线部分。

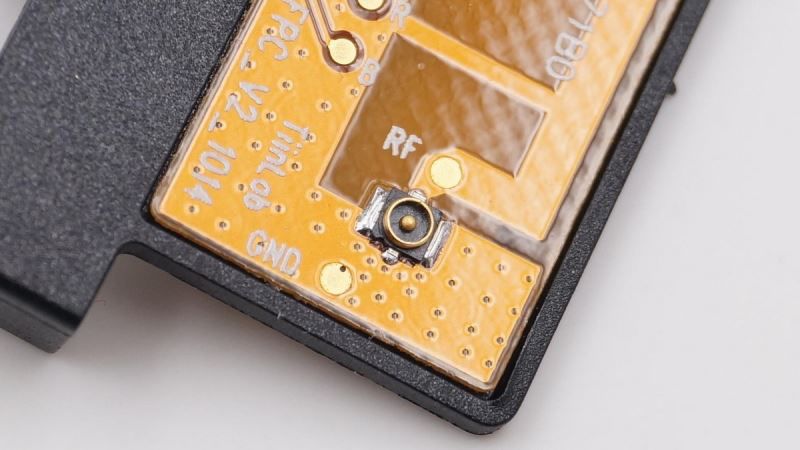

同轴插座。

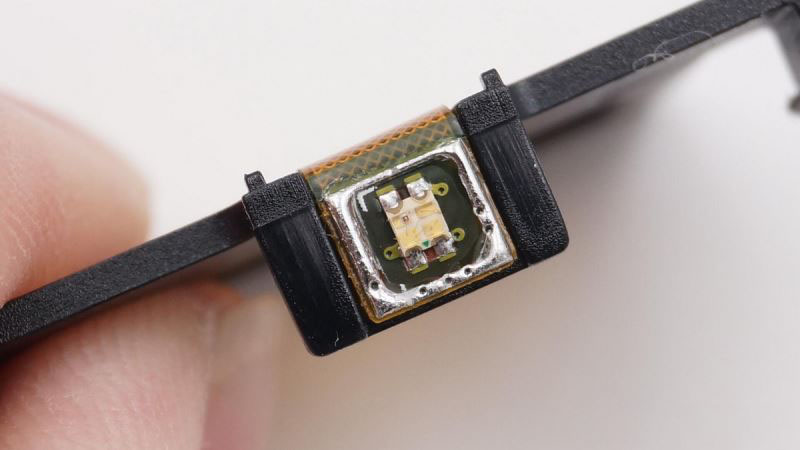

RGB LED指示灯。

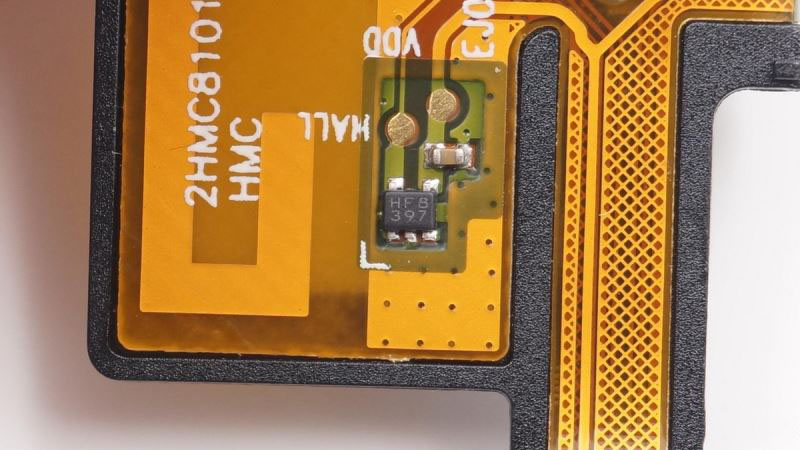

丝印HF8 397的霍尔元件。

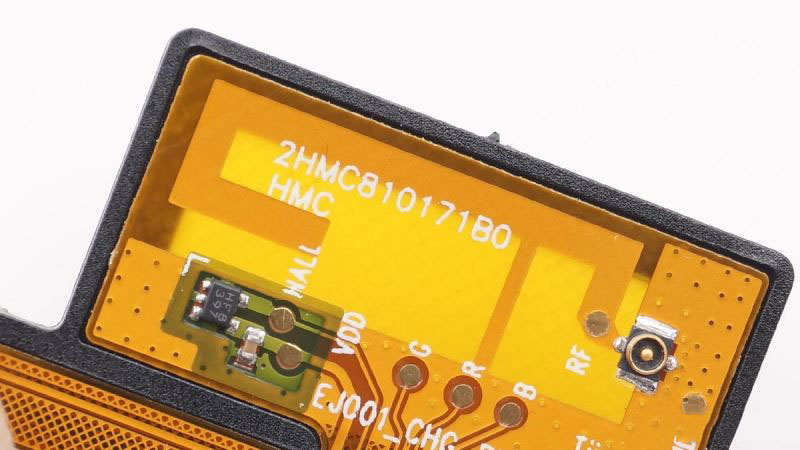

PCB蓝牙天线特写。

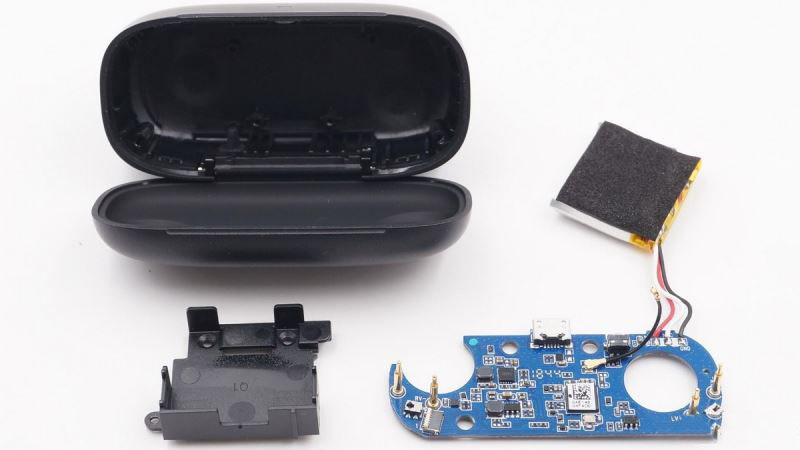

继续拆下耳机充电盒里面的部件。
充电接口旁边的配对按键。

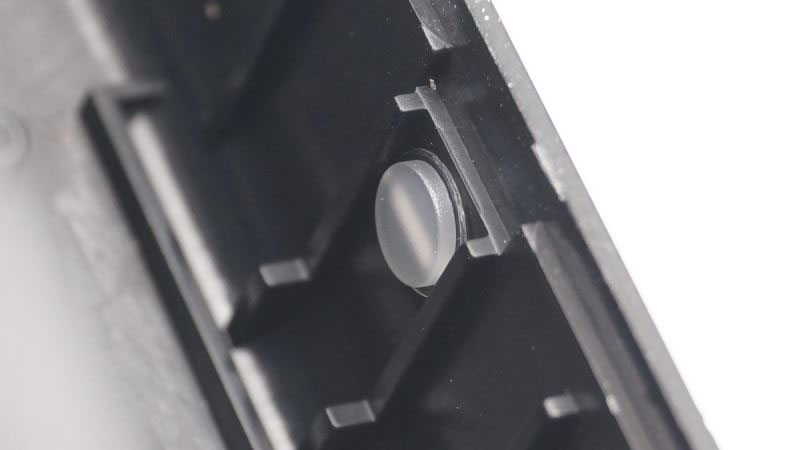

LED指示灯的透光片，位于充电盒盒身正面。

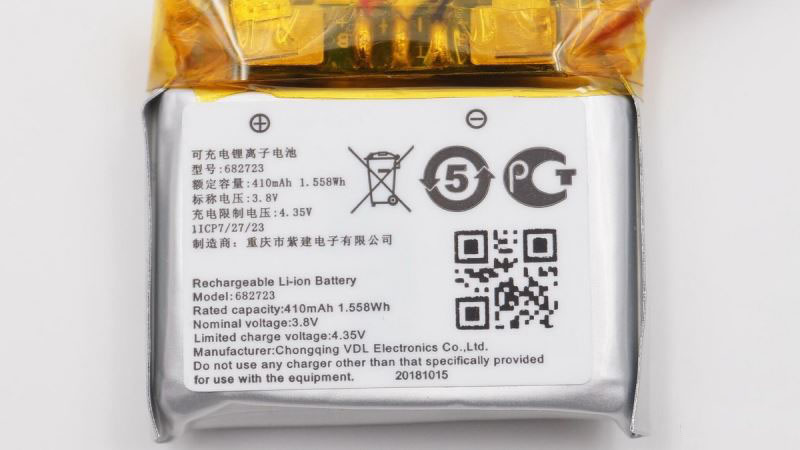

可充电锂离子电池，型号682723，额定容量410mAh，重庆市紫建电子有限公司制造。

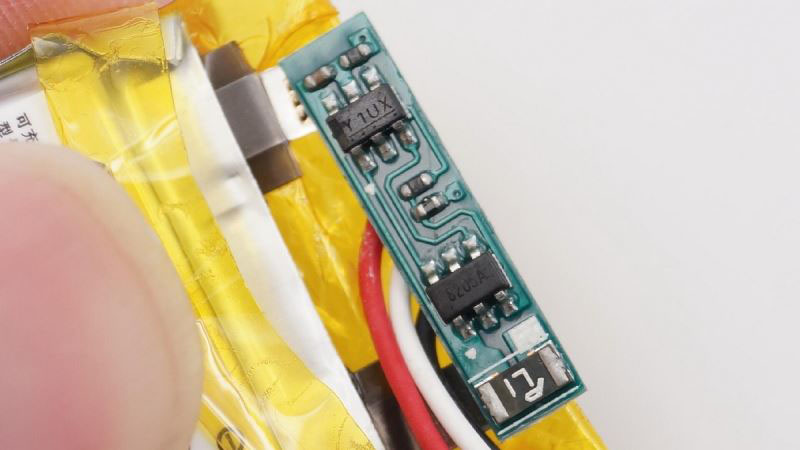

电池上的电路保护板，精工保护板IC，还有保险丝安全屏障，上面还有一颗热敏电阻，用来检测电池温度。

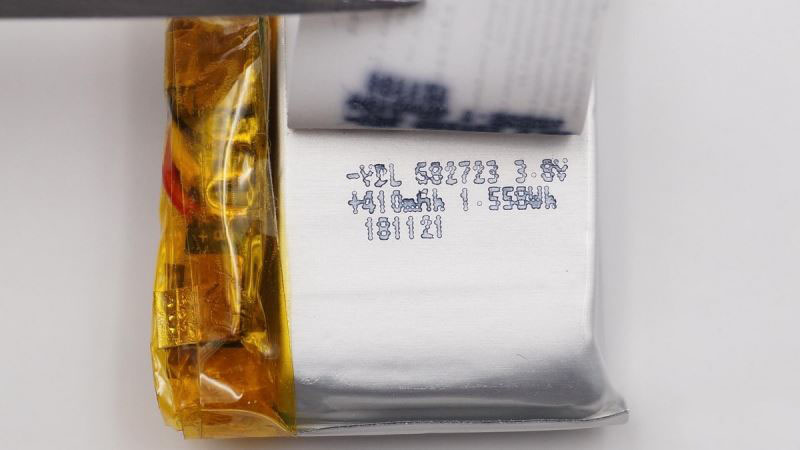

电池上喷墨编码，VDL682723，410mAh。

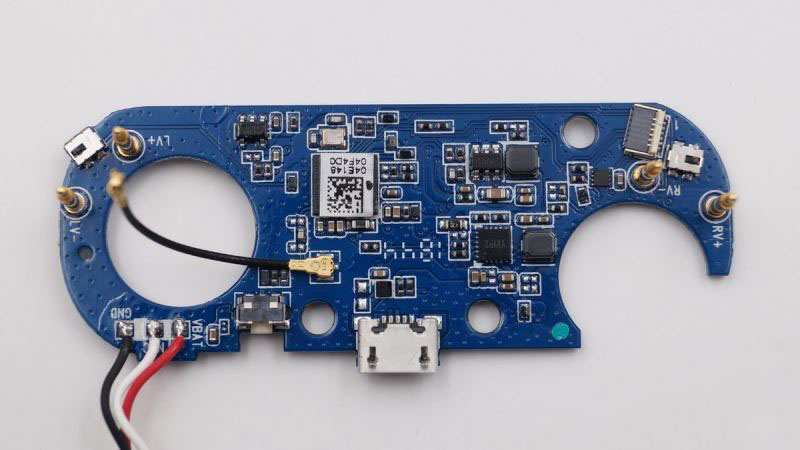

耳机充电盒的主板，有两个圆形孔位，对应两只耳机的位置。

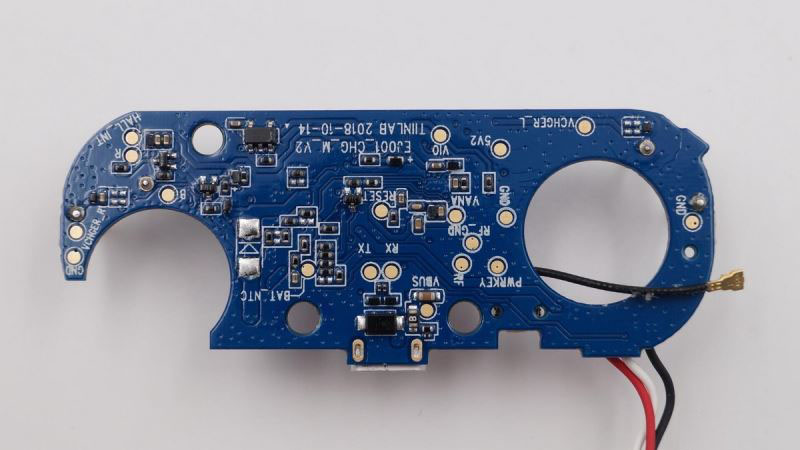

耳机充电盒主板背面。

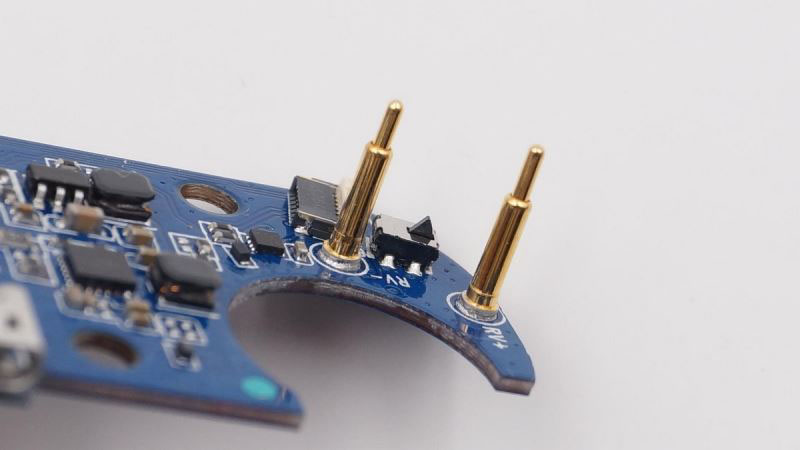

给耳机充电的铜质顶针特写，顶针之间的后面是耳机放入检测的微动开关。

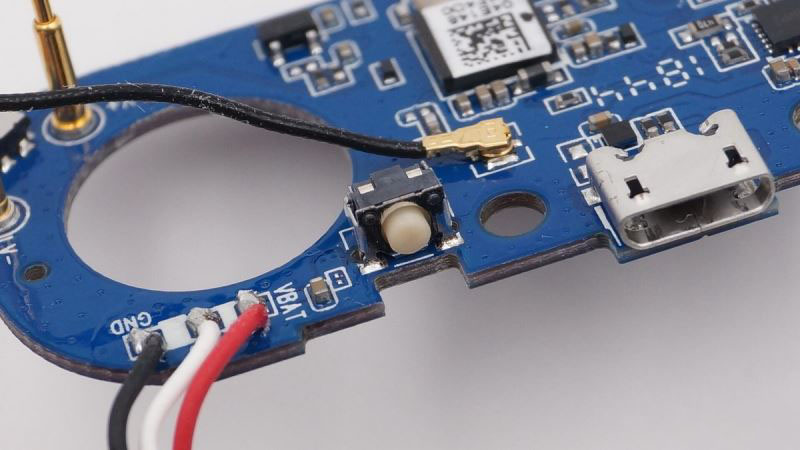

连接到电池的导线，位于背面的微动按键和Micro USB充电接口。

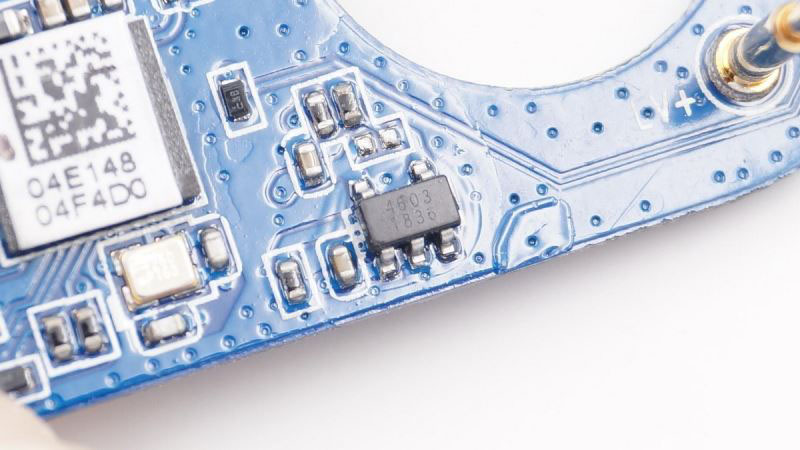

WELLSEMI韦尔 WE4603单路USB限流开关。

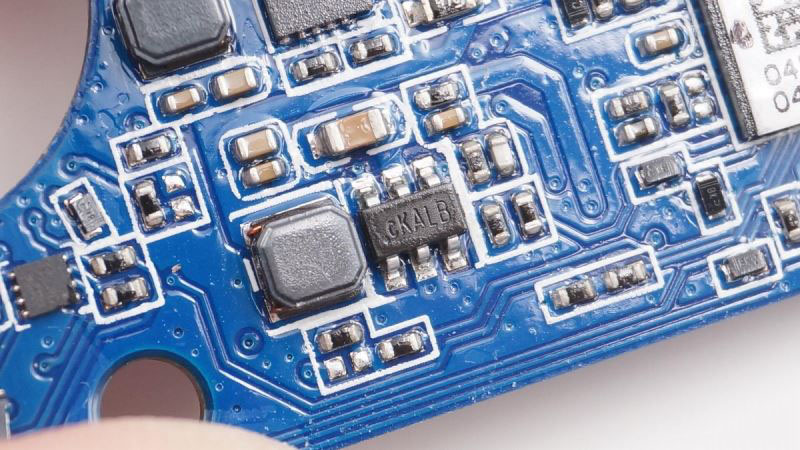

丝印cKALB的同步整流升压IC。

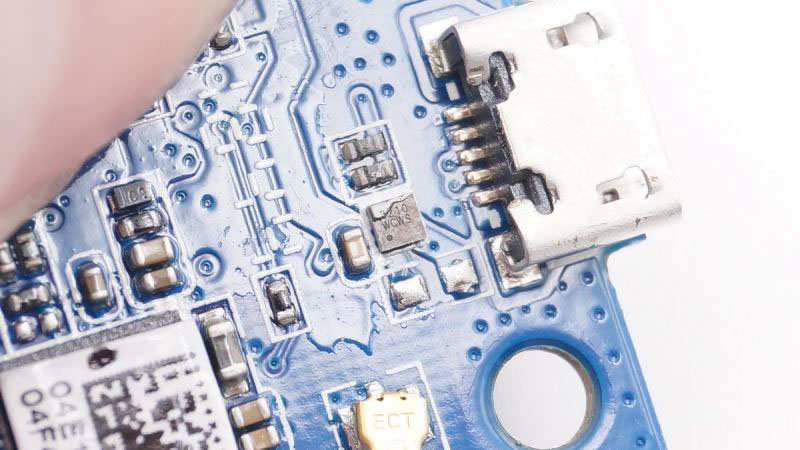

上海韦尔 WS3210C 过压保护负载开关，用于输入保护。

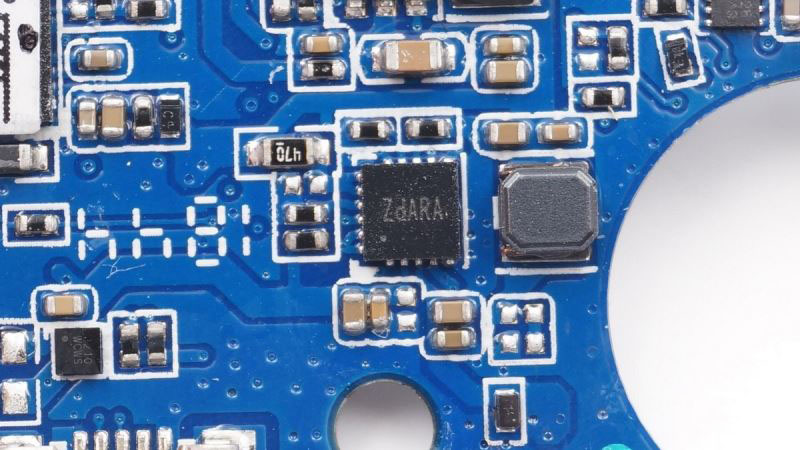

ZdARA，内置电池充放电管理芯片。

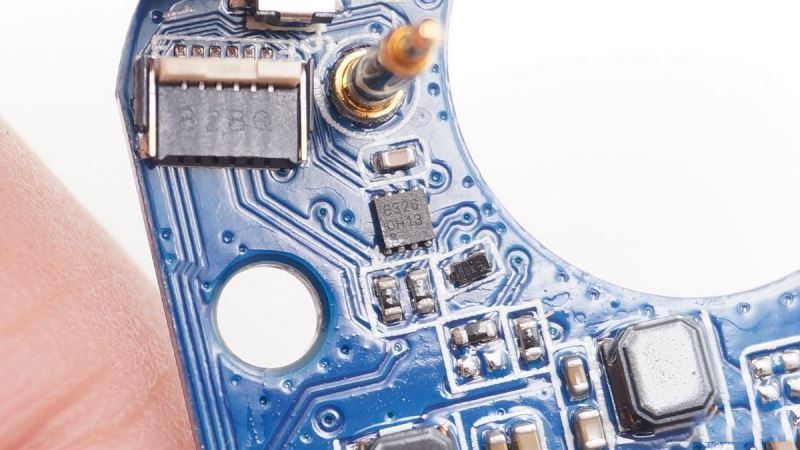

丝印6326 OH13的IC。

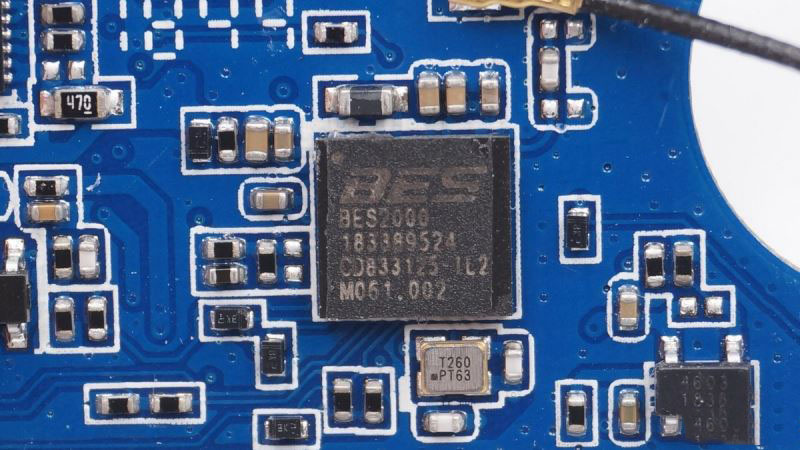

耳机充电盒内部有一块BES恒玄 BES2000蓝牙芯片。

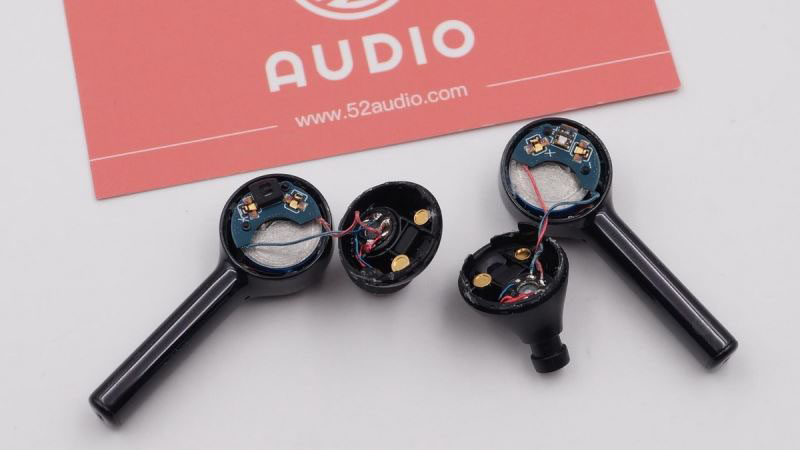

接下来开始拆解耳机，拆开面盖之后看到两边布局基本一致。

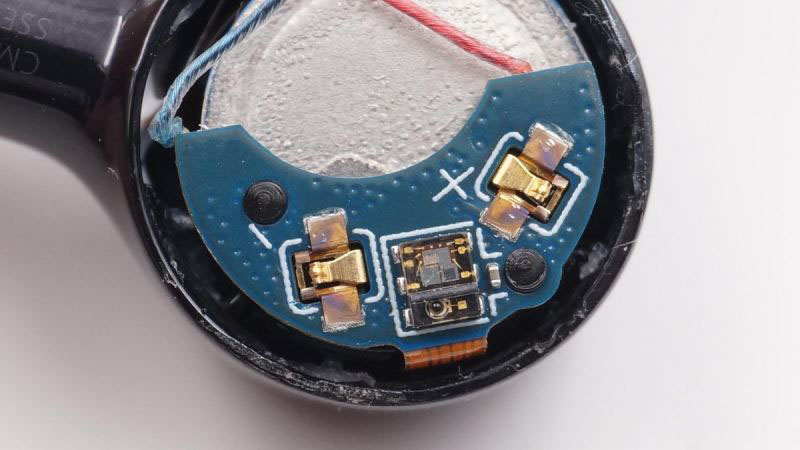

副板上的两片充电触点和多功能感应器。

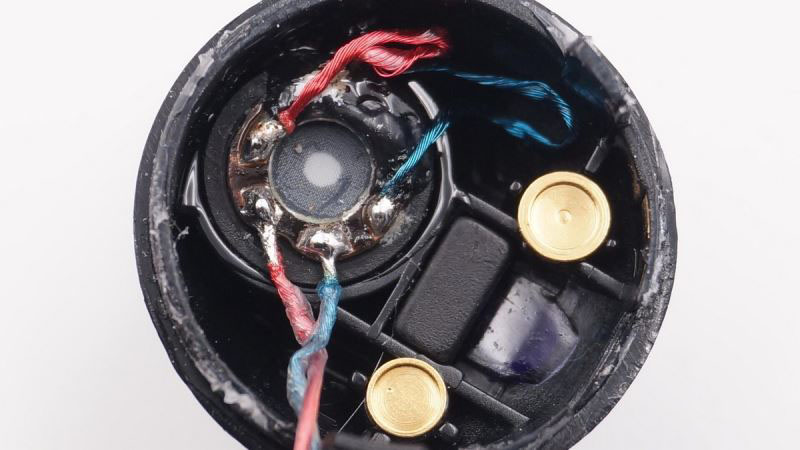

位于耳机面盖内的扬声器，两个铜片与主板上的弹片接触，中间是光线感应器的透光片。

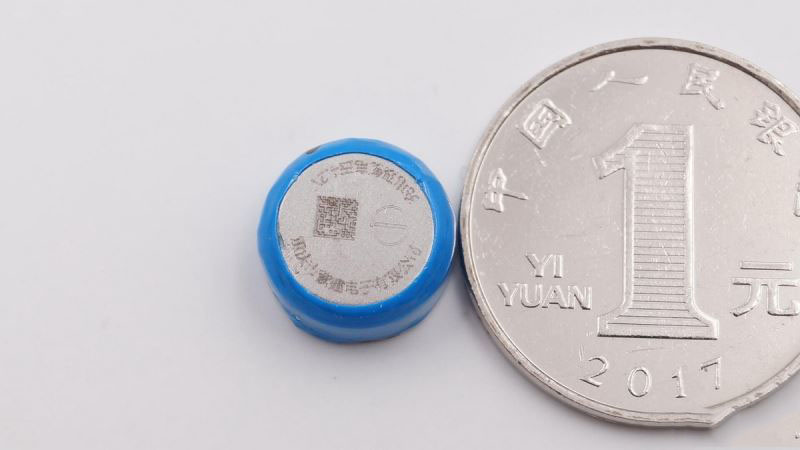

小编采用一元硬币与耳机内的电池对比大小。

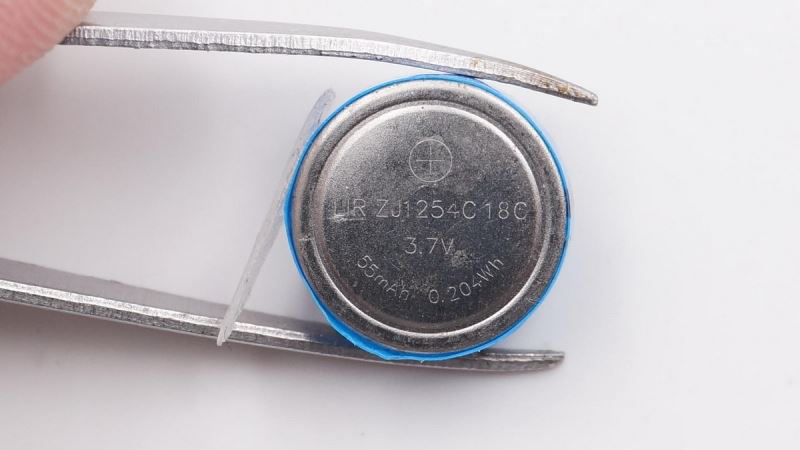

电池型号 LIR ZJ1254C，容量55mAh。

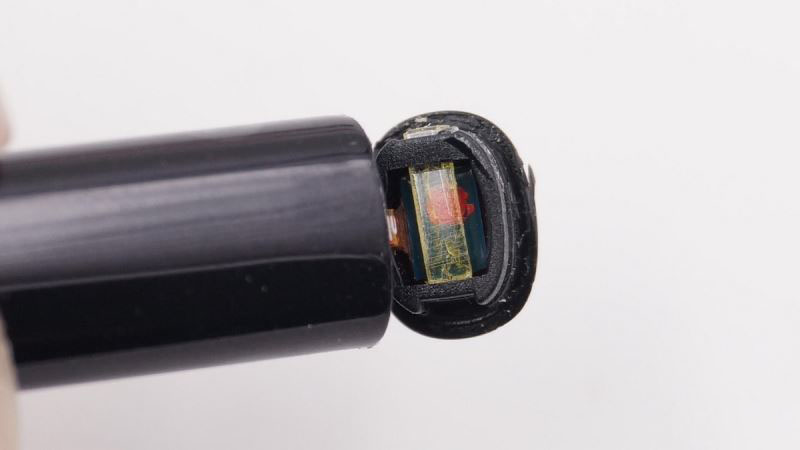

打开耳机底部的麦克风盖，上面有一块硬塑料压条。

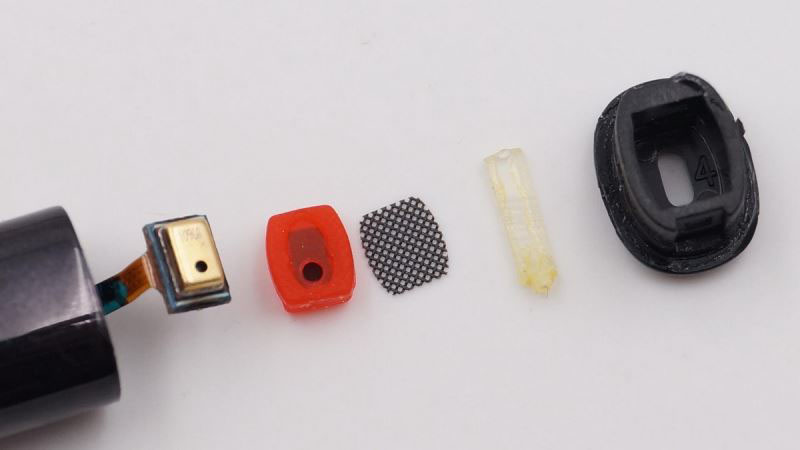

将麦克风和其他部件分离，这个模块由麦克风、耳机硅胶套、防尘网、胶带和外壳组成。

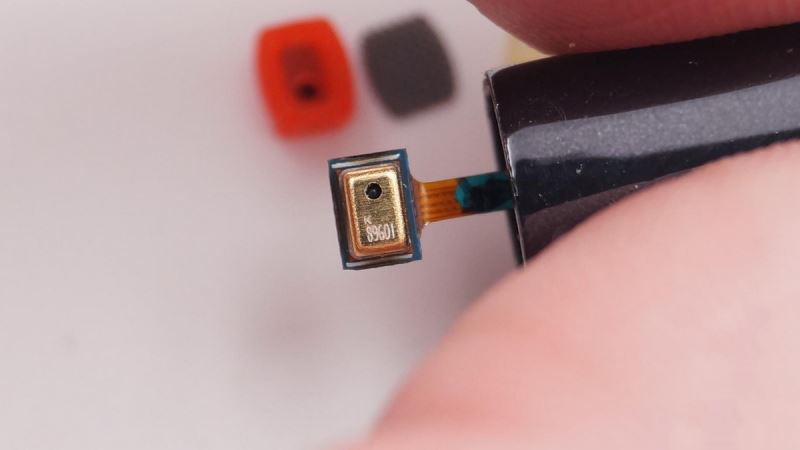

MEMS贴片硅麦，上面有89601的镭雕。

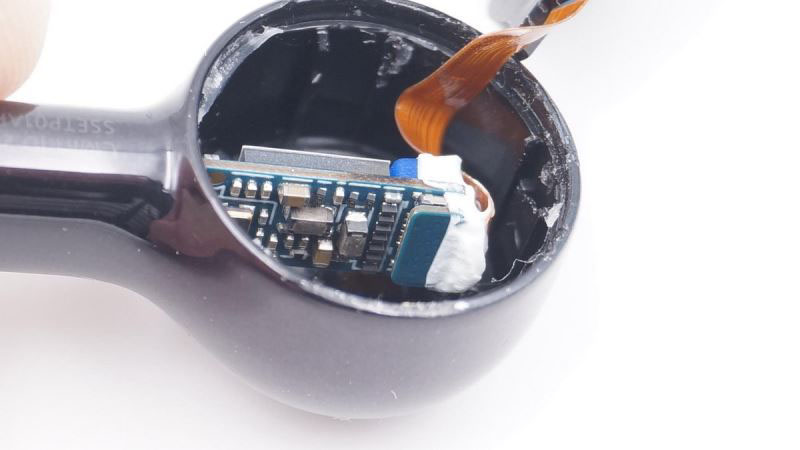

接下来看看耳机内的主板，垂直摆放在耳机腔体内，有一块排线连接到其它副板。

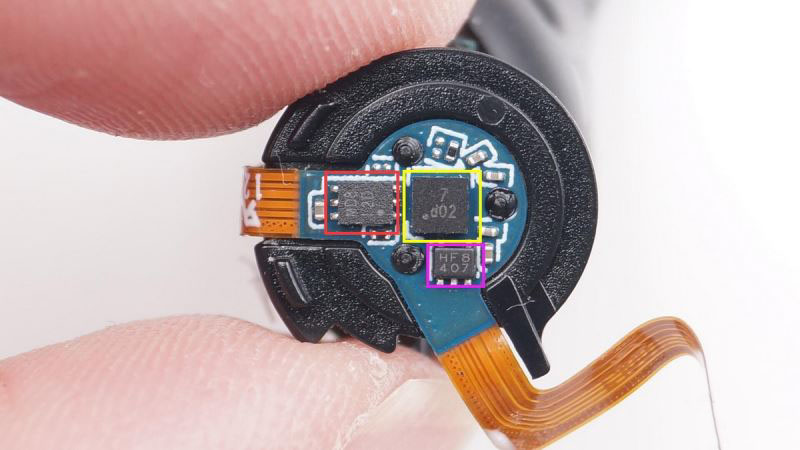

排线上的芯片，丝印HF8，用于距离传感器检测，另外两颗用于磁感应，加速度检测和锂电池保护。

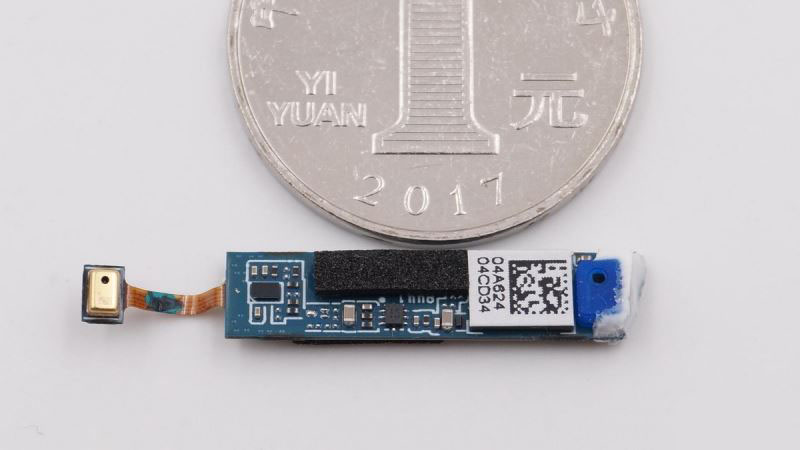

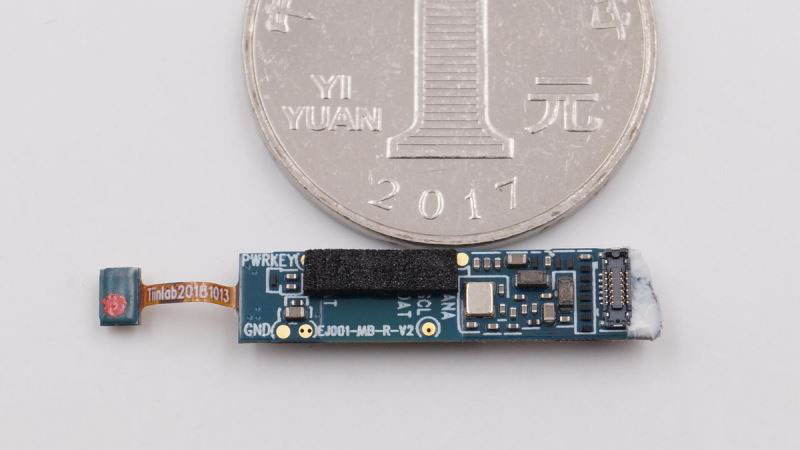

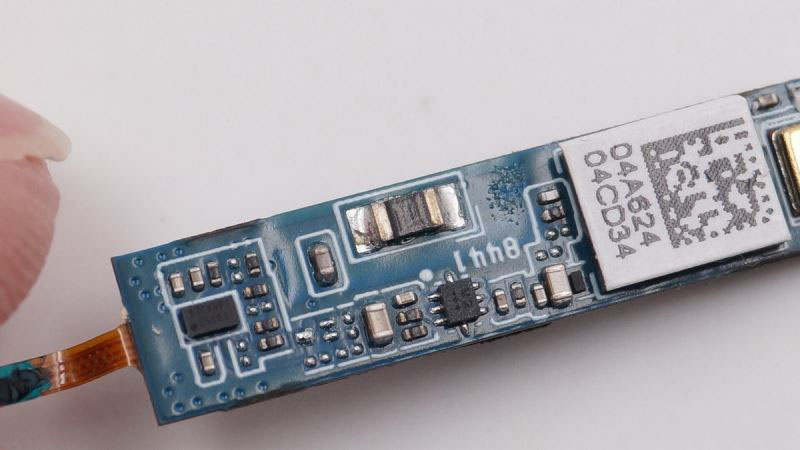

耳机主板正面特写，小编采用一元硬币与主板对比。
耳机主板背面特写，小编采用一元硬币与主板对比。

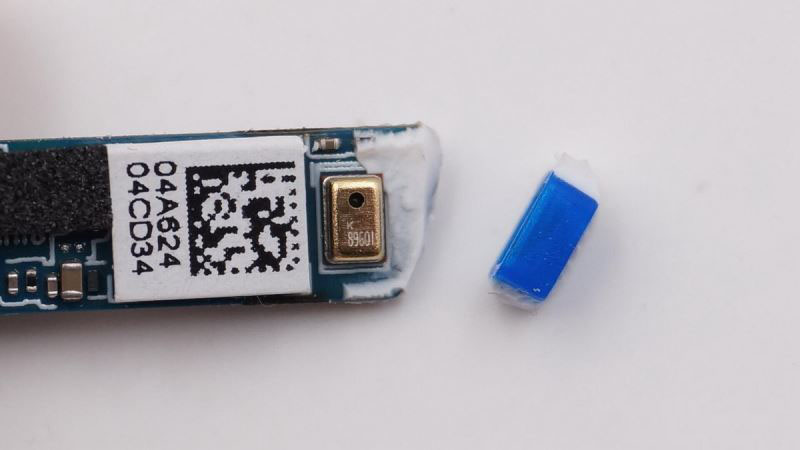

MEMS麦克风，上面有89601的镭雕，麦克风有个盖子保护。
蓝牙天线特写。

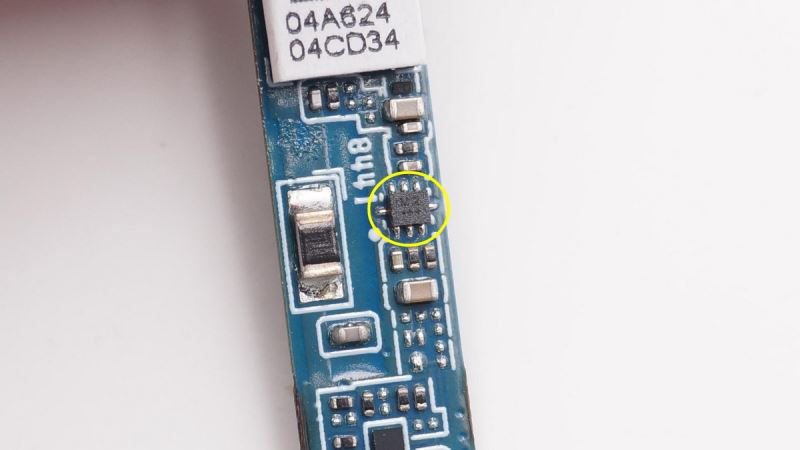

丝印MN线性稳压器。
丝印87CKVF1 25101的IC，CSP封装。

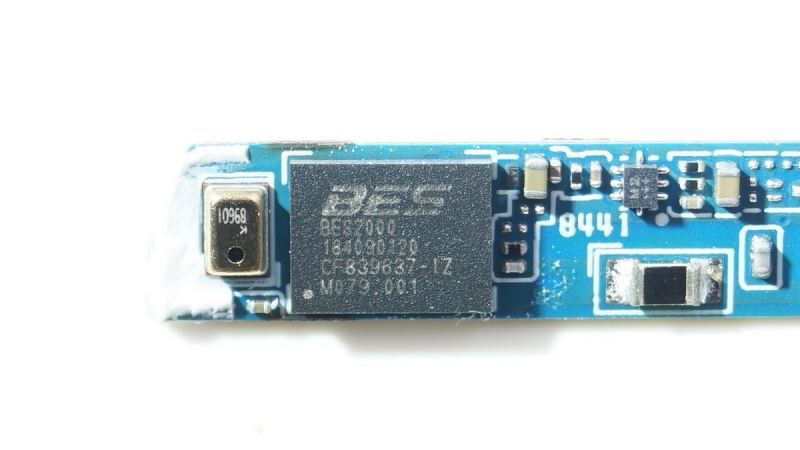

BES恒玄 BES2000IZ。BES恒玄科技BES2000IZ是一款新一代全集成自适应双模蓝牙耳机解决方案，具有全集成、高性能、低功耗等特点，支持经典蓝牙V2.1和BLE 4.2双模。内置高性能Cortex-M4F核心，最高主频可达300MHz，芯片内集成4MB串行闪存，用于用户编程，支持恒玄无线立体声，支持双麦克风降噪和回声消除，支持多波段EQ和低音增强，支持温度传感器，支持USB音频播放。
取下扬声器，正面有金属罩保护。

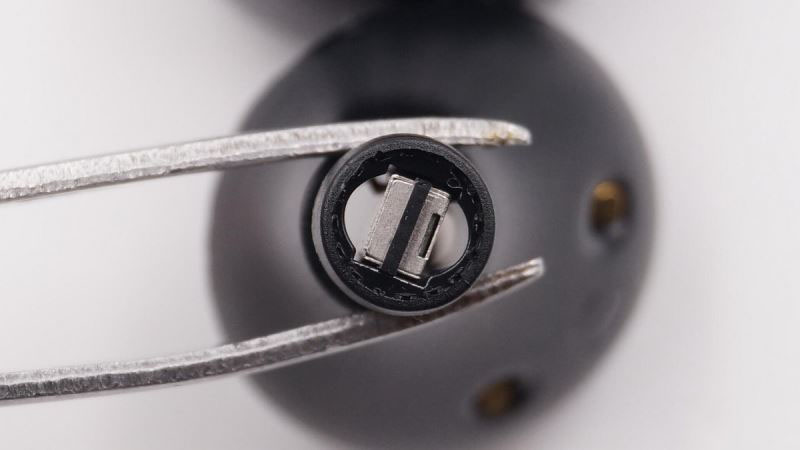

取下动圈扬声器之后还看到位于导管内的动铁扬声器。

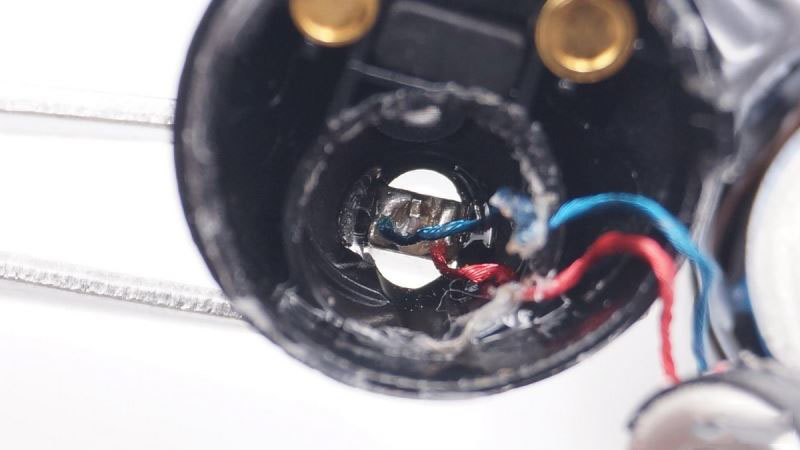

动铁扬声器在导管内，采用导线连接。

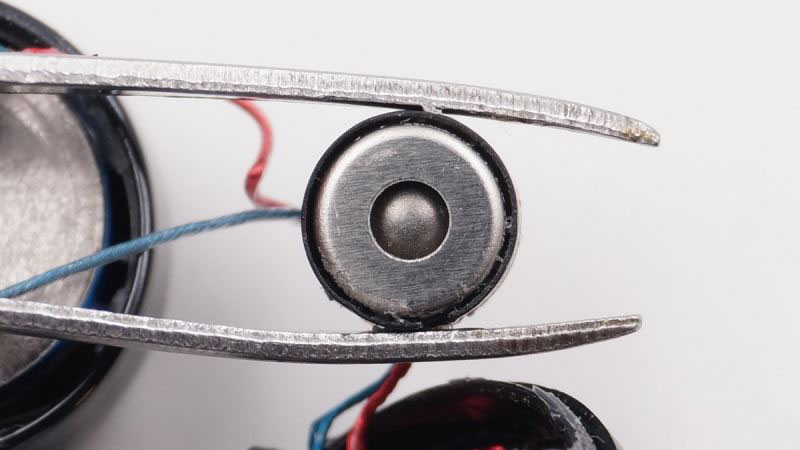

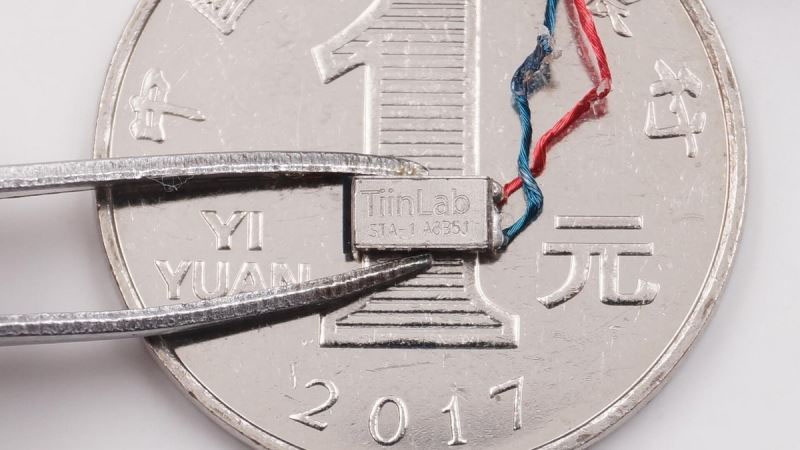

来自TinnLab的动铁扬声器，型号STA-1。

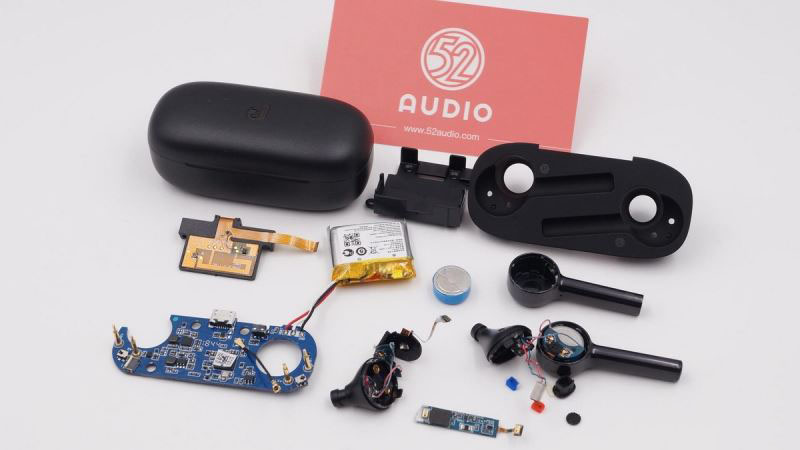

拆解全家福。
三、小编拆解总结
1、充电盒内置BES恒玄BES2000蓝牙音频芯片，接收手机的音频然后转发给耳机，可以省略掉主副耳机转发的步骤，降低干扰；
2、耳机内置 BES恒玄BES2000IZ蓝牙音频芯片，具有全集成、高性能、低功耗等特点，支持蓝牙4.2；
3、耳机外观采用光滑的塑料材质，耳机背部支持触控操作，具有优秀的质感和顺滑的操作体验。
