今年将是pd（Power Delivery）爆发的一年，2017苹果MacBook全系列取消USB端口，统一用上type-c，充电是pd协议，各大手机厂相继跟进。
根据测试去年的三星的note7已经支持pd充电，达到24W，功率高于QC充电，其他手机方面，华为的mate9 同时支持scp、 fcp 、pd三种快充，乐视Max2支持QC3.0+PD双快充协议，更是达到了24W的快速充电，魅族Pro6 支持pd+MTK快充。
紫米10移动电源也是一个里程碑，支持45W的pd充电，同时支持QC快充，但是功率限制在18W，小米笔记本也是一款type-c输入的pd充电，达到24W。
最近小米推出了一款独立的45W pd电源，电压方面覆盖了5V 9V 12V 15V 20V，很齐全的电压，型号为：CDQ02ZM输出：5V/9V/12V/15V 分别有3A、20V/2.25A。
一、开箱

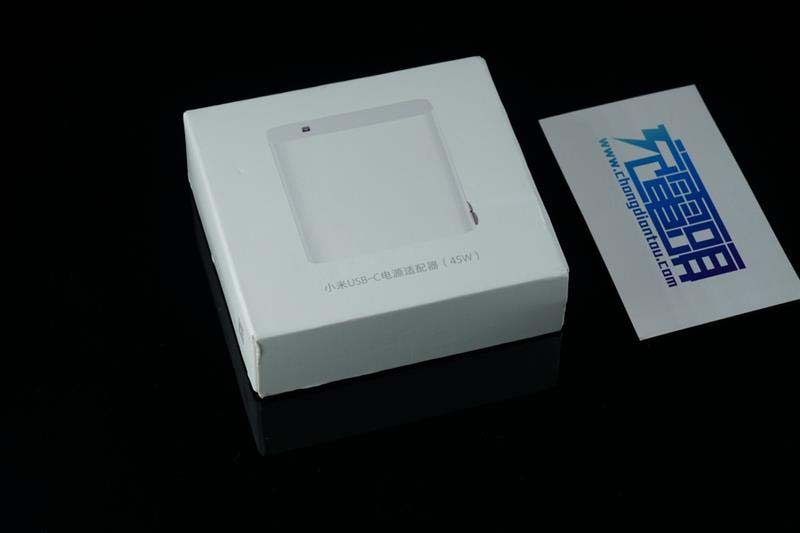

包装盒，一向简洁风格，盒子上的图案知道里面是装的什么。
盒子背面各项资料齐全，看到是由紫米生产。
侧面只有一个MI的logo。

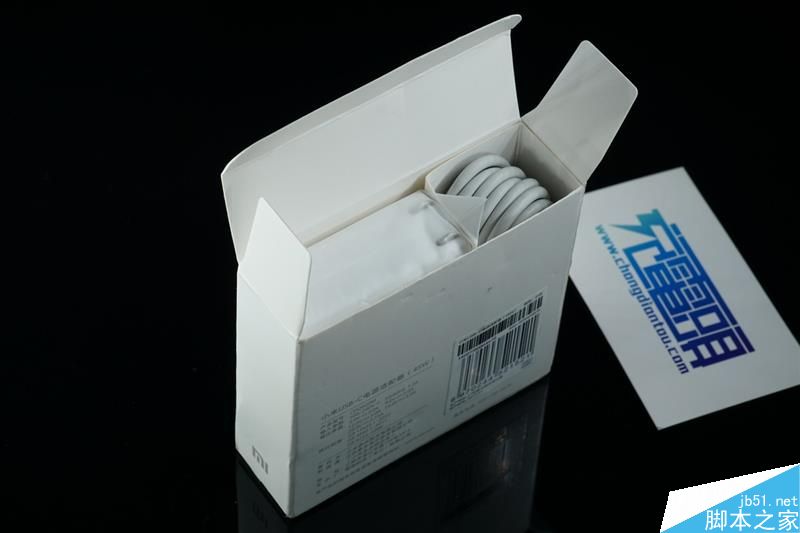

打开盒子，里面是一条白色线，一个塑料袋装的电源。

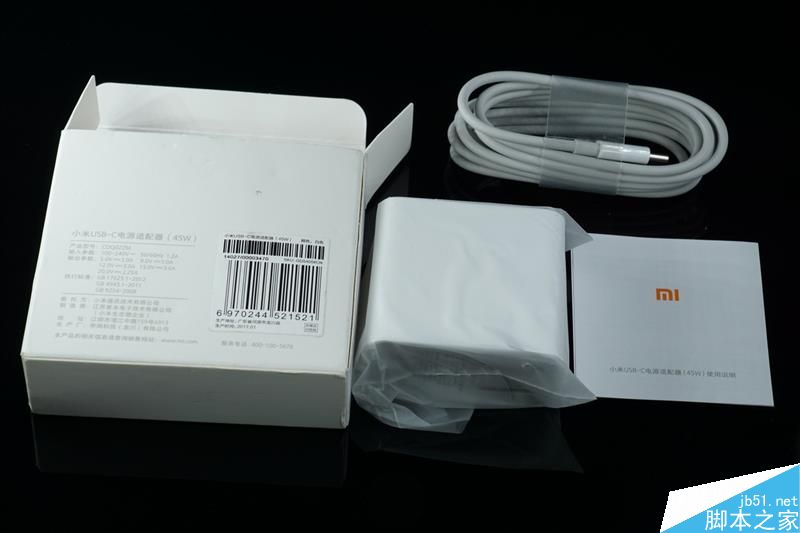

全部包装物件，电源 、线材、说明书。

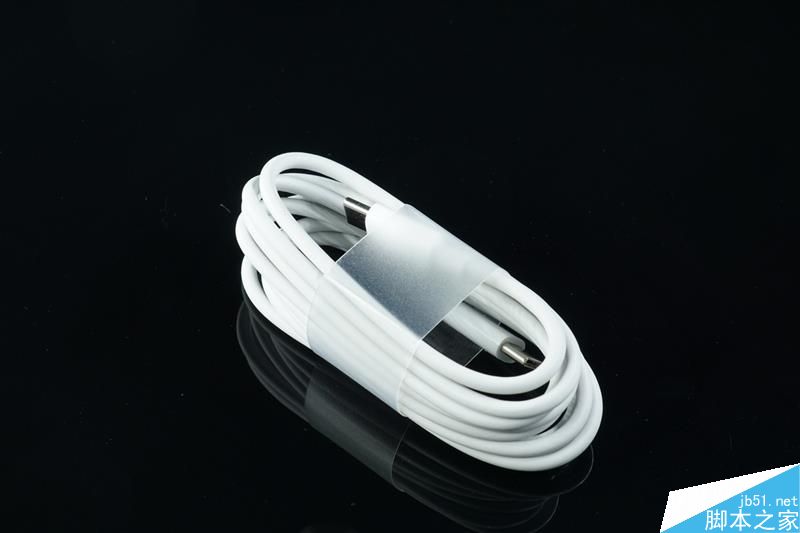

标配1.5米的 双头type-c线。

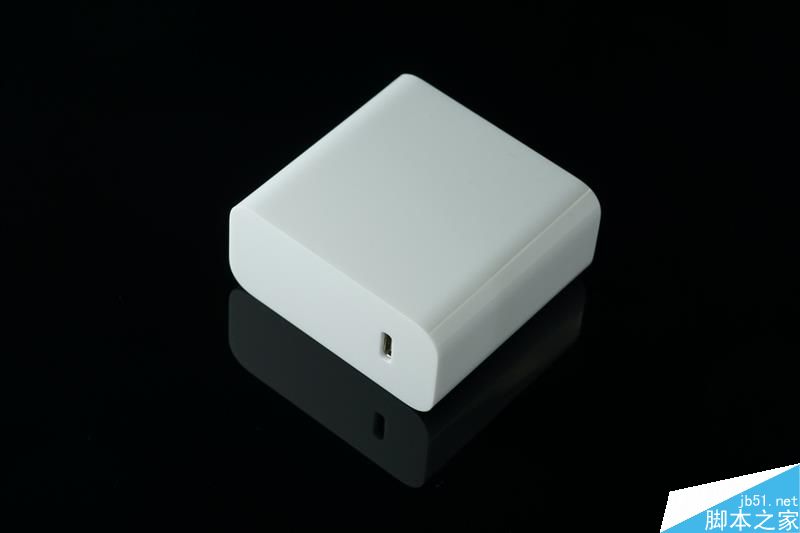

看起来正方形的电源，只有一个type-c接口。

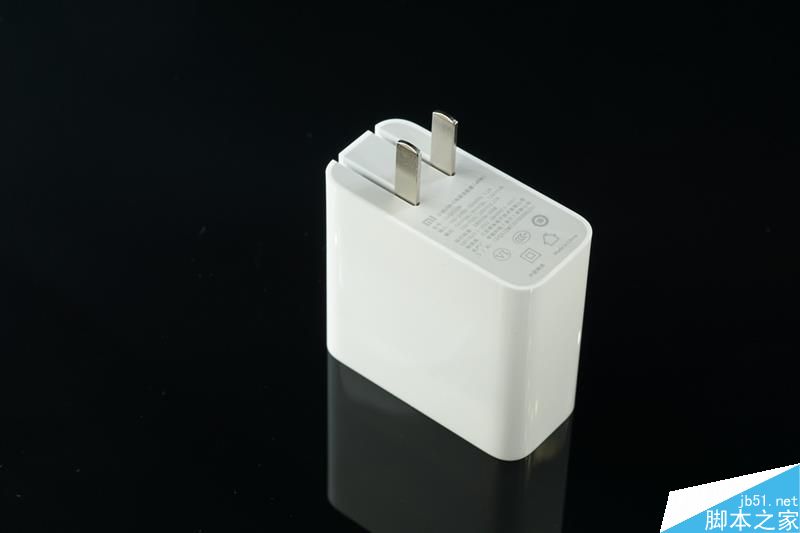

国标壳折叠插脚，方便携带外出。

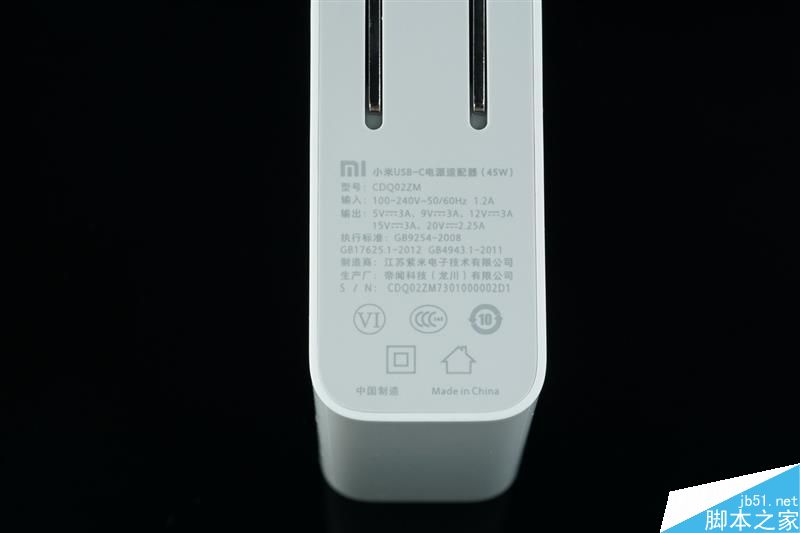

插脚这面印了参数，小米USB-C电源适配器。

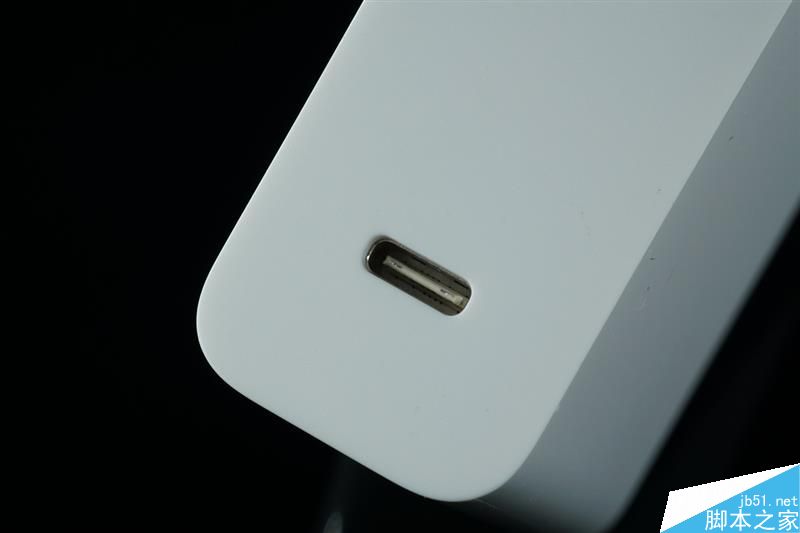

type-c输出口。

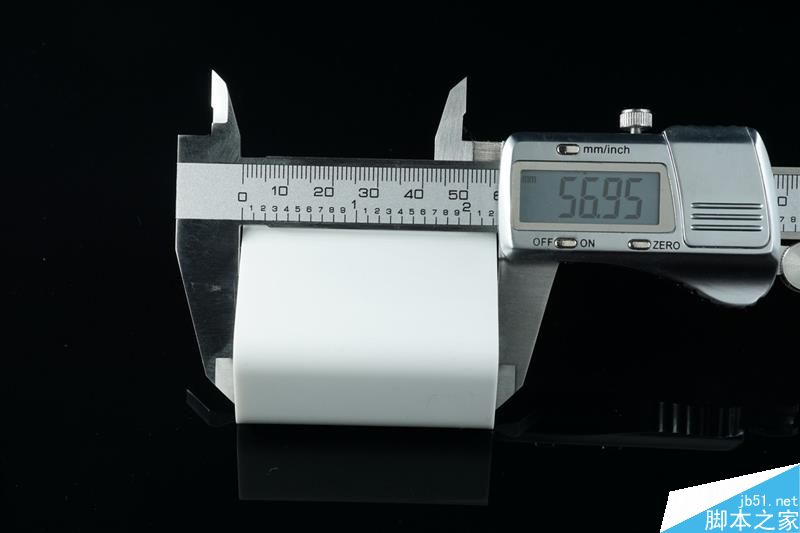

宽度57mm。

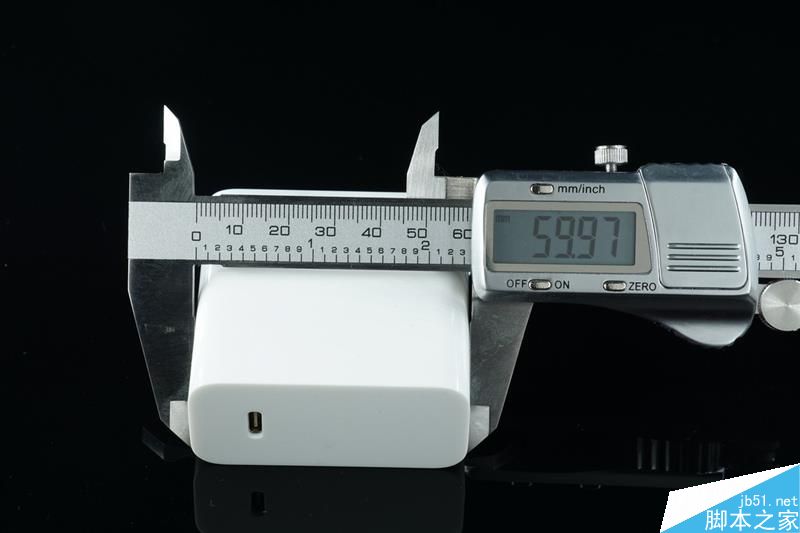

另外一面宽度60mm。

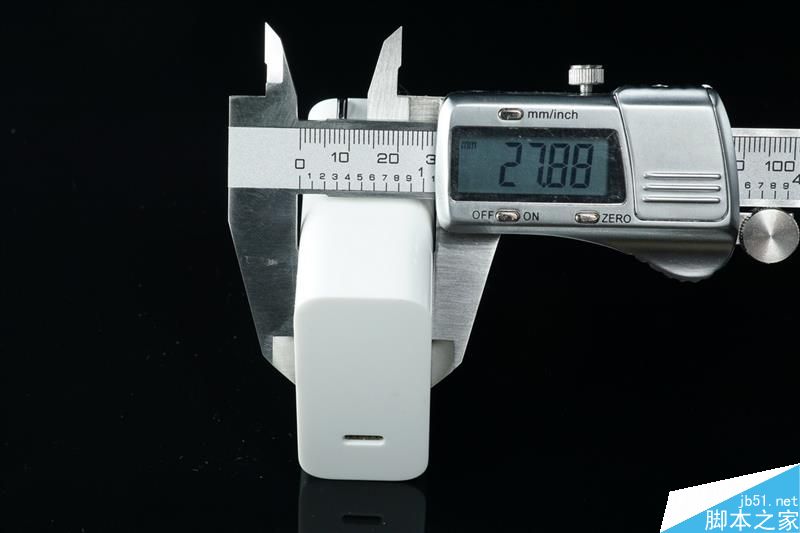

厚度27.88mm。

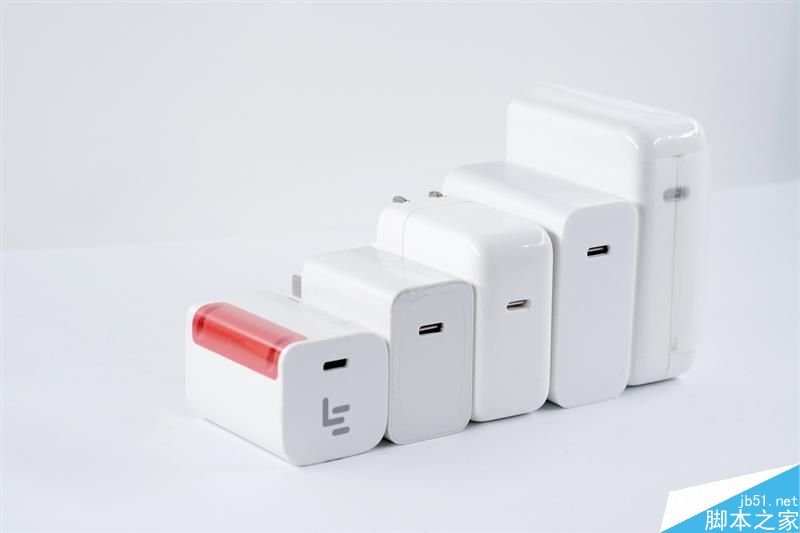

几个pd电源体积对比，左起乐视、华为、苹果29W、小米45W、苹果87W。
二、测试

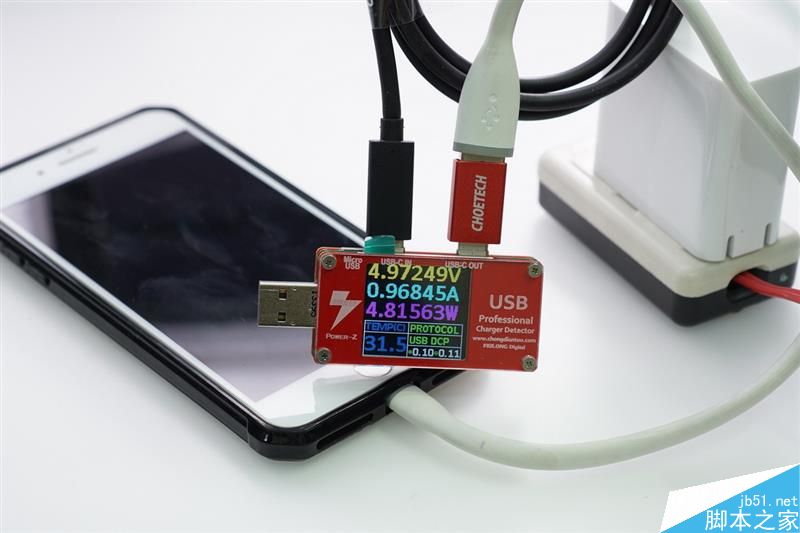

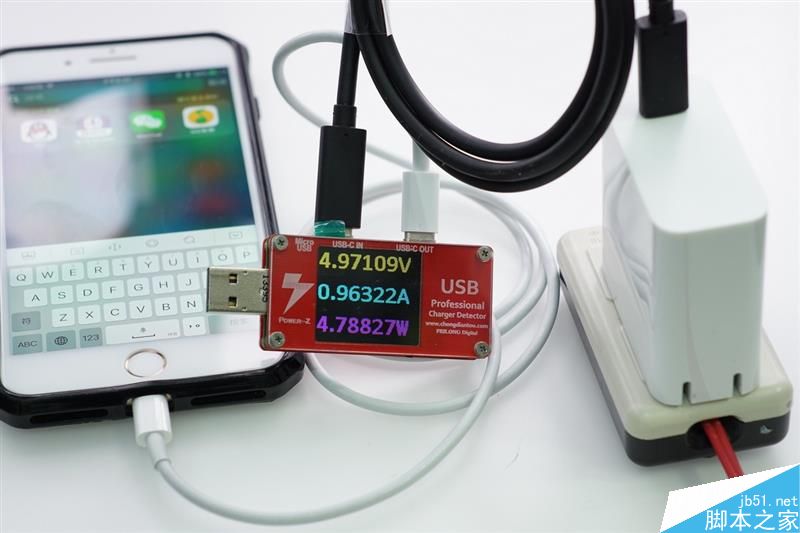

通过飞龙表双type-c测试，利用一个cc线，另外一根是苹果type-c to lightning的线，发现可以充iPhone7p，电流1A。
换成了USB to lightning的线，不会充电。
用OTG的c转 USB可以充电。

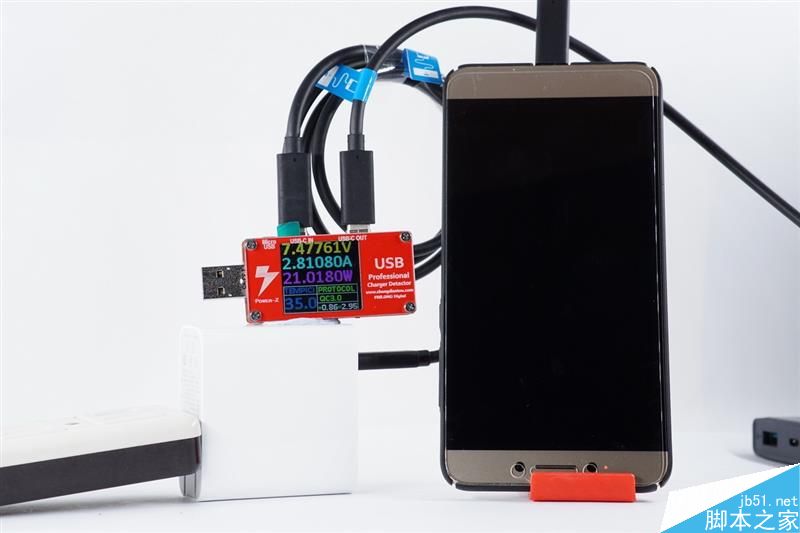

飞龙表，c进 c出，充乐视Max2 21W， 发现是支持QC3.0模式的。

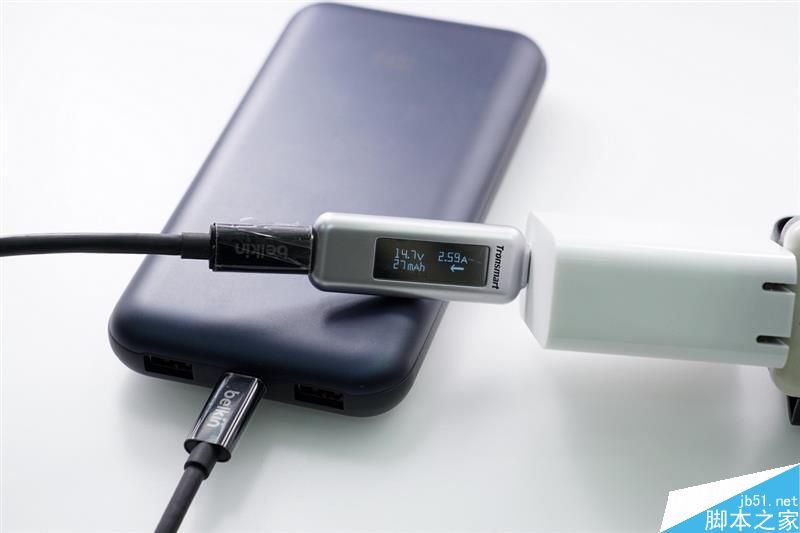

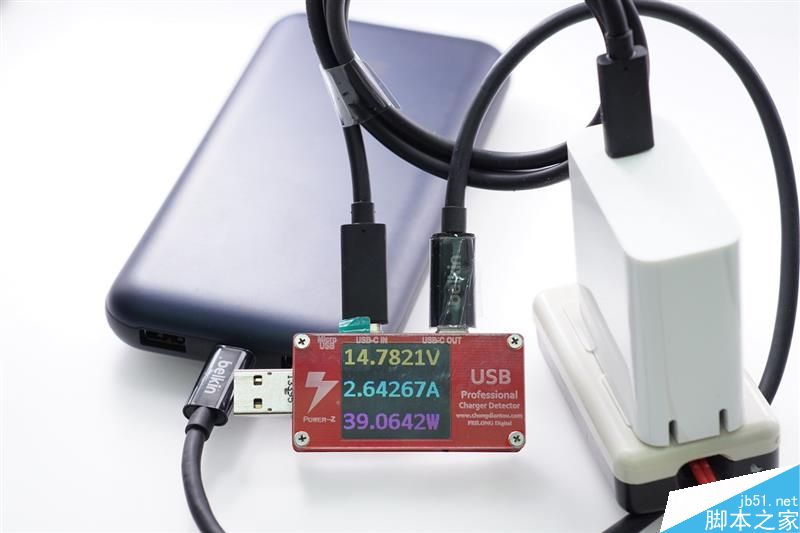

用Tronsmart表充紫米10测试， 14.7V 2.59A。
充紫米10可以达到39W。

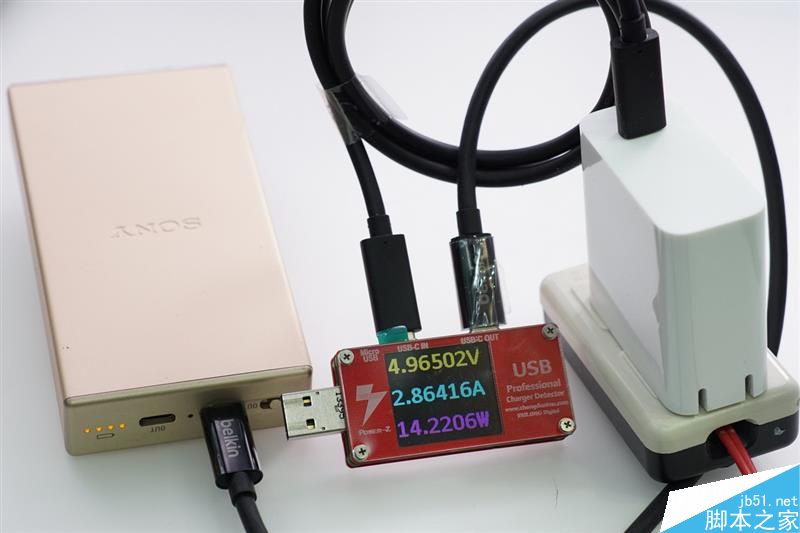

sony 移动电源， 4.96V 2.86A，模式pd协议。

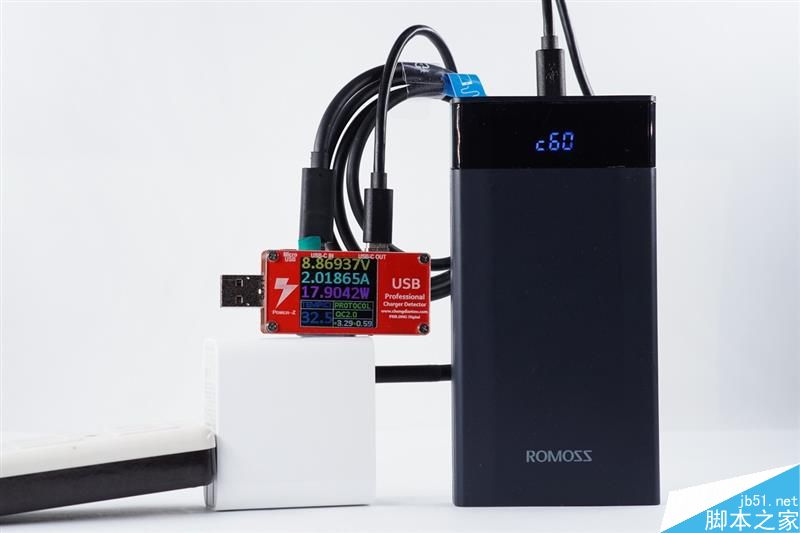

罗马仕 8.86V 2.01A 17.9W 模式QC2.0。

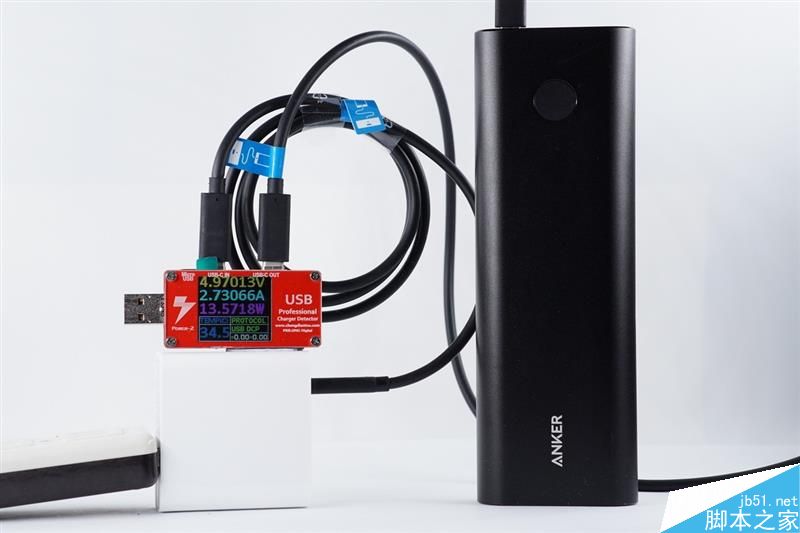

Anker 大棍子，4.97V 2.73A 13.57W，之前这款用QC电源测试，发现长线电压低于5V的时候电流很小，现在用pd协议充电，电压低于5V依然有2.73A的电流，初步判断这个电源是支持pd 5V充电。

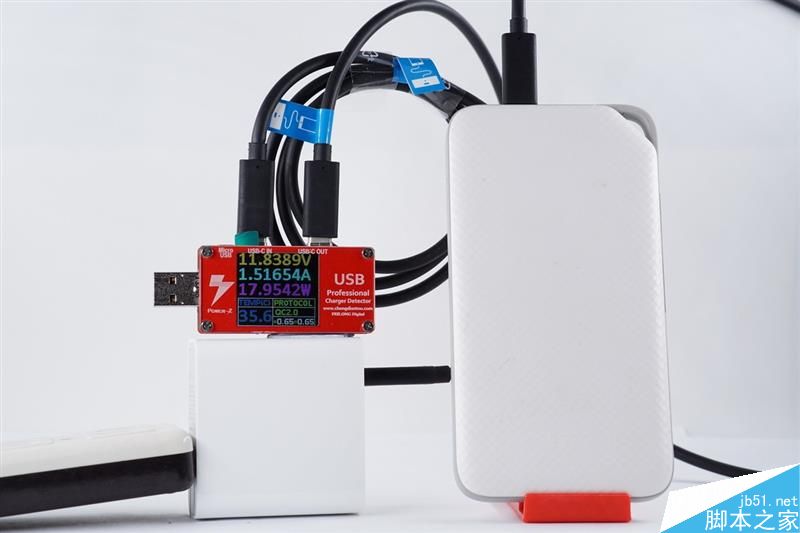

荣耀快充版移动电源， 11.83V 1.51A 14.95W, 模式QC2.0。

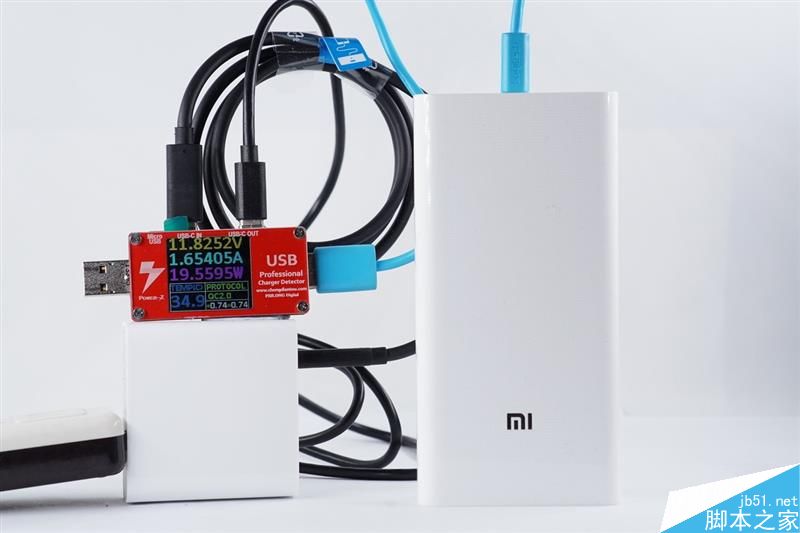

小米20000， 11.82V 1.65A 19.55W， 模式QC2.0。

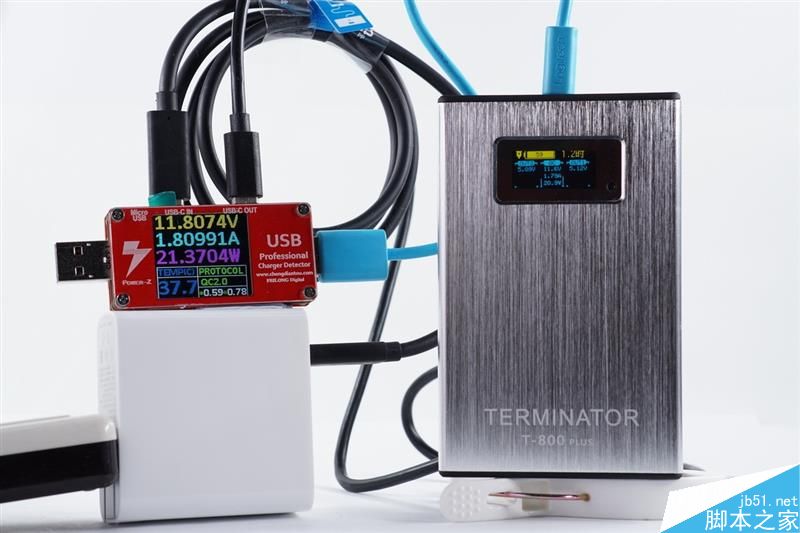

终结者T800 PLUS 11.80V 1.80A 21W。

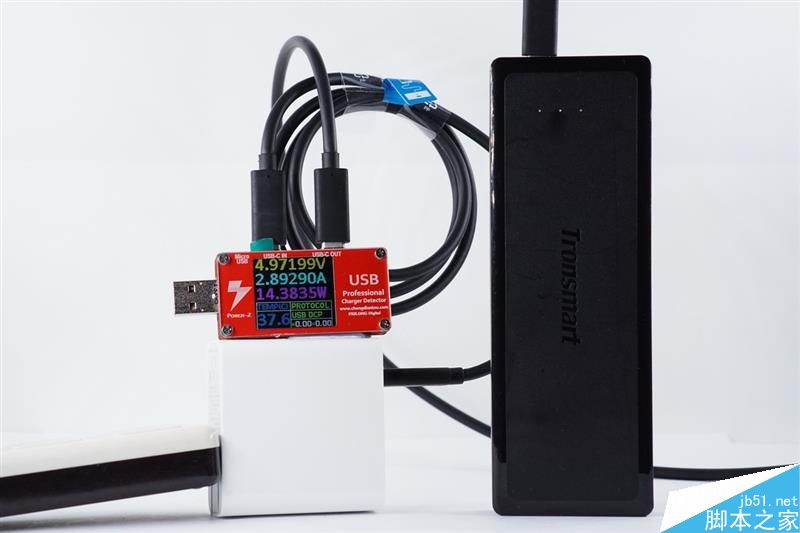

Tronsmart 又是一款5V 充电的移动电源， 4.97V 2.89A。

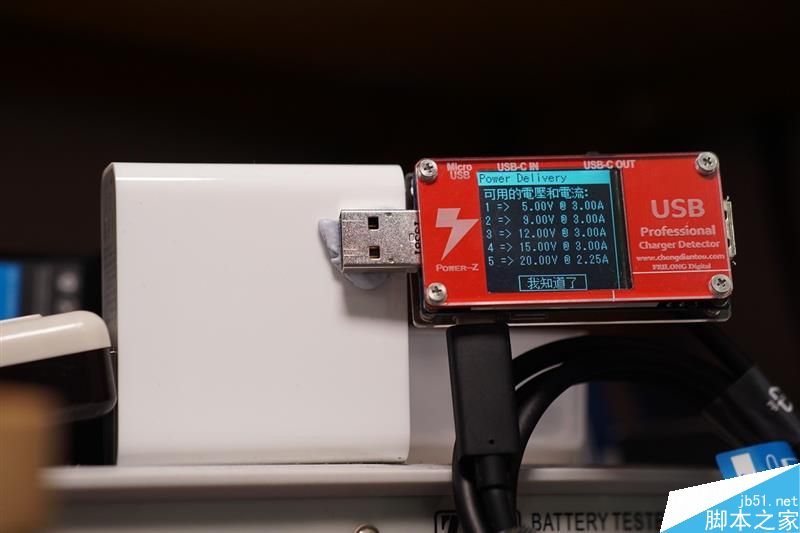

看一下支持的pd协议，五种电压。
通过以上测试发现是支持QC2.0 QC3.0的，用EBC A10H 测试一下功率，首先上QC模式。

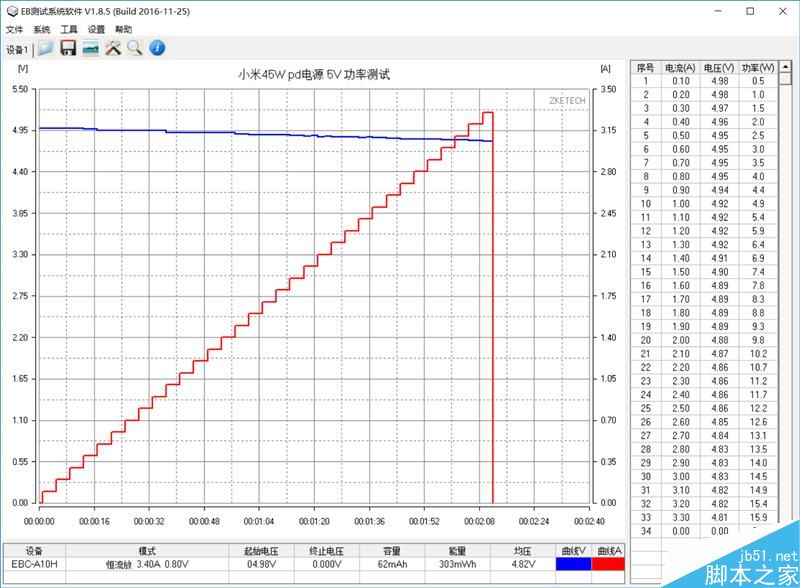

5V 最高3.3A，没有线补。
9V 3.1A。

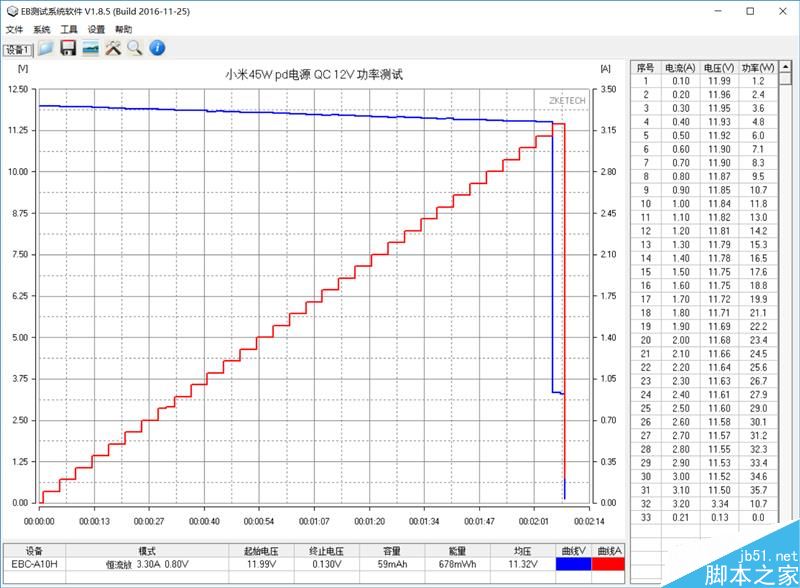

12V 最高3.1A 。

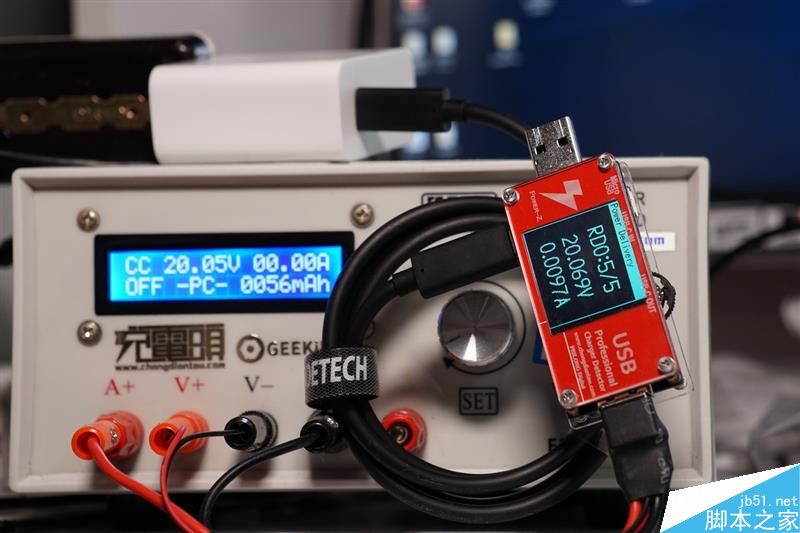

接下来测试pd功率，用pd表诱骗出各项电压。
5V 3.1A。
9V 3.1A。

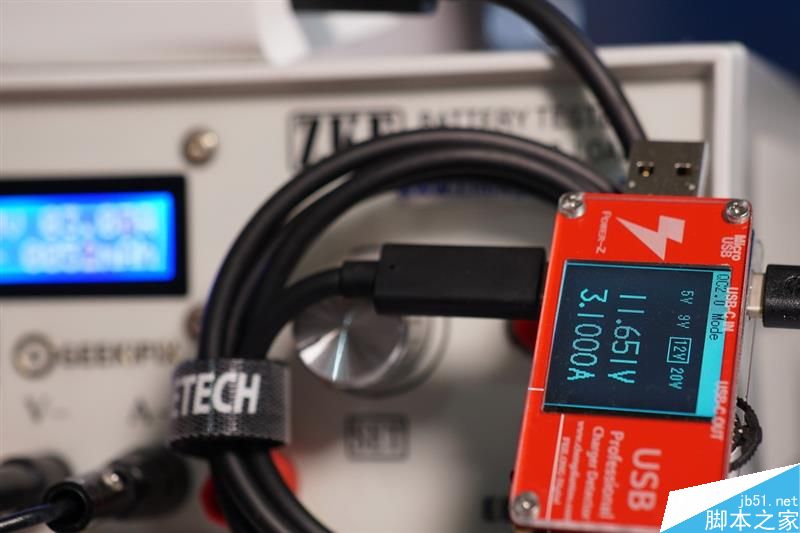

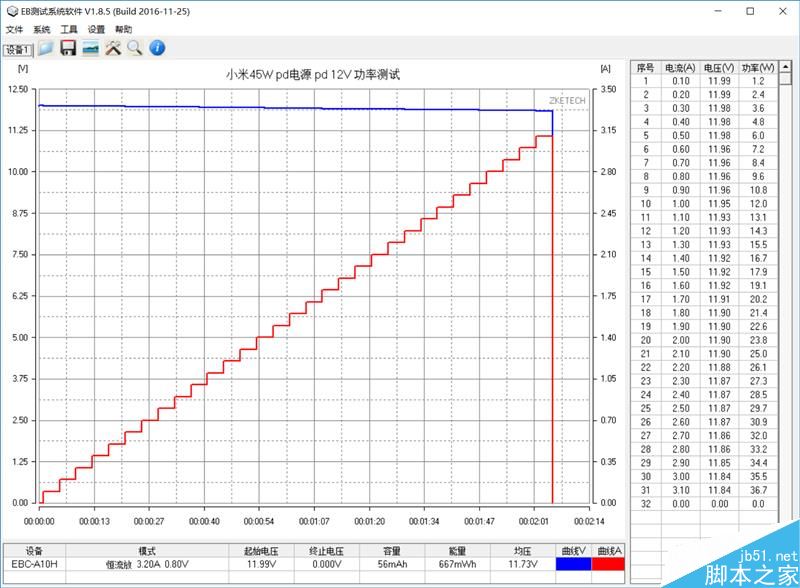

12V 3.1A。

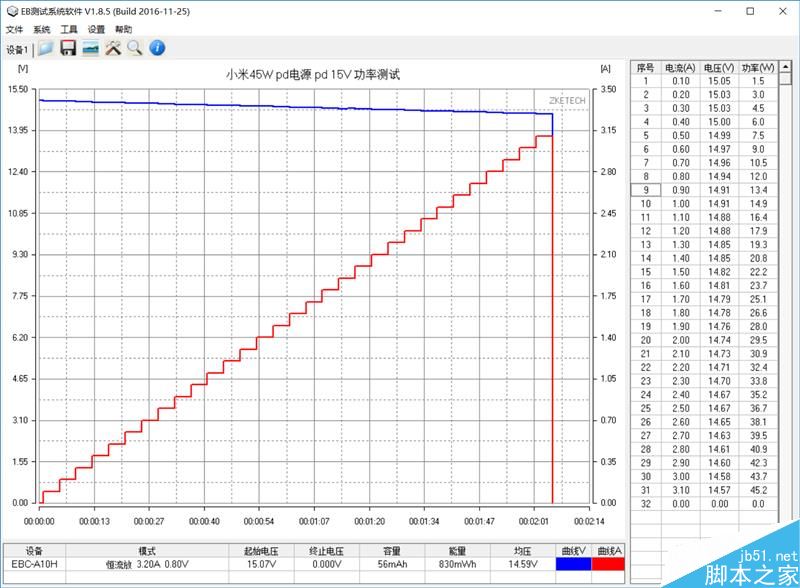

15V 3.1A。

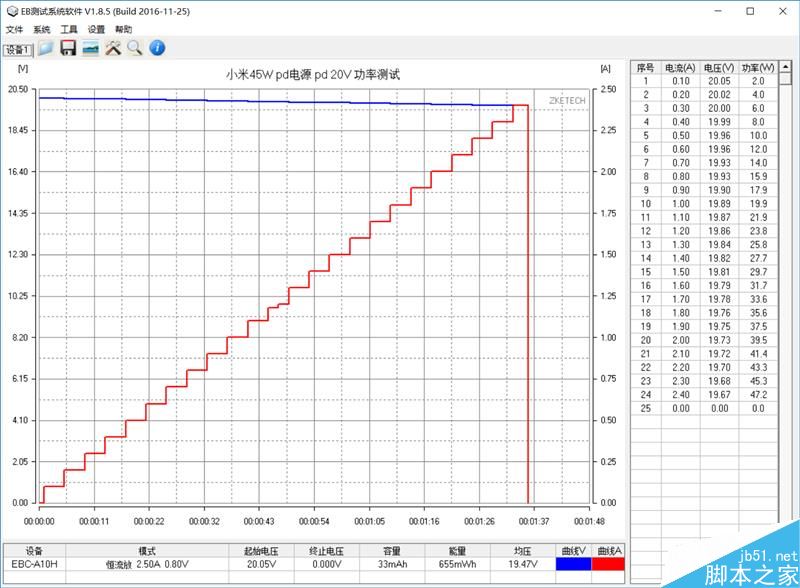

20V 2.40A。
三、拆解
拆解，超声波焊接，可以无损打开。

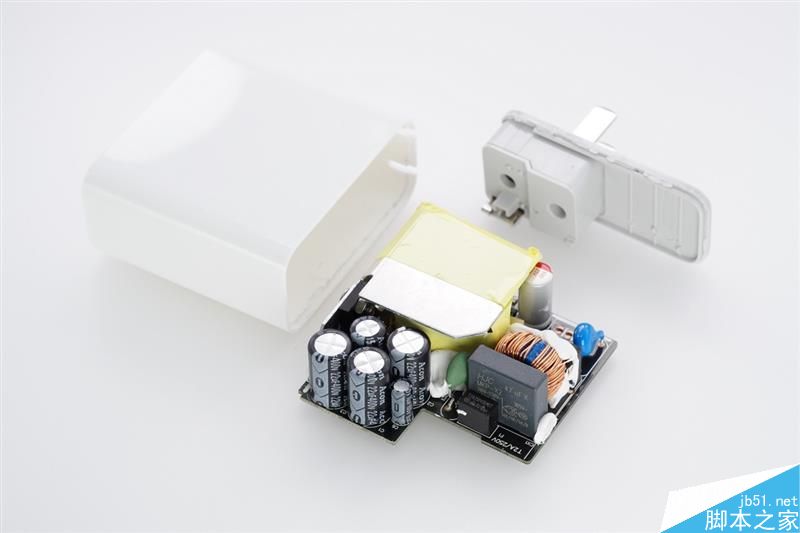

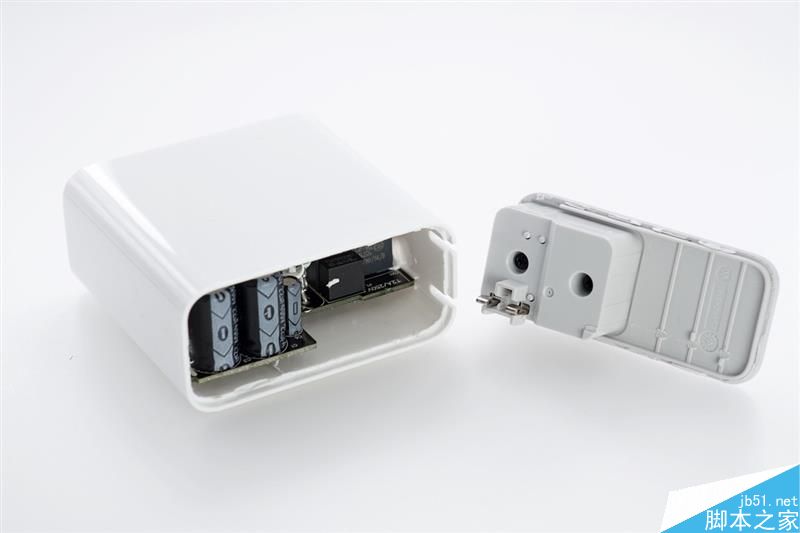

拆掉盖子，看到里面400V滤波电容，保险丝，NTC，X电容。

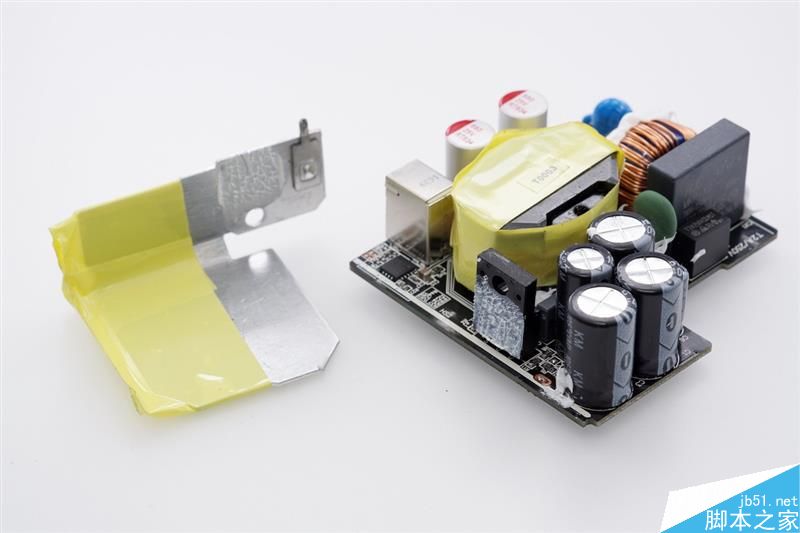

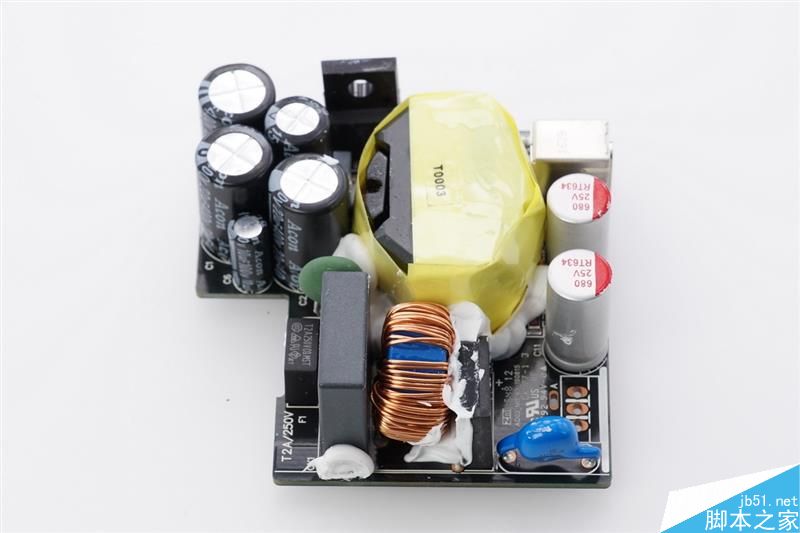

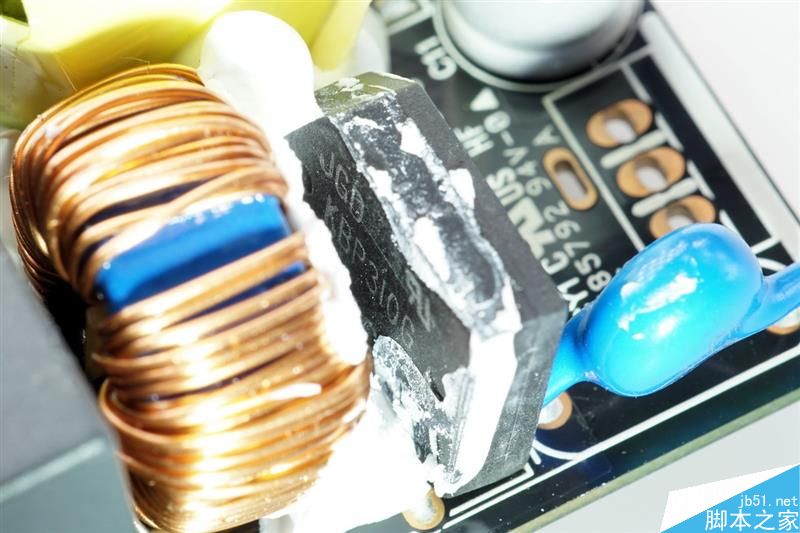

抽出来，看到很大一块散热片，还有共模电感。
输出是固态电容，高质量充电器的标配。

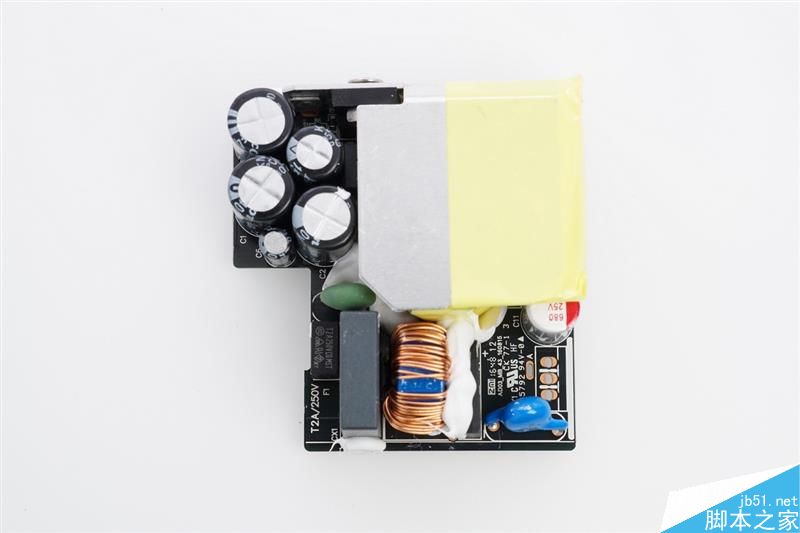

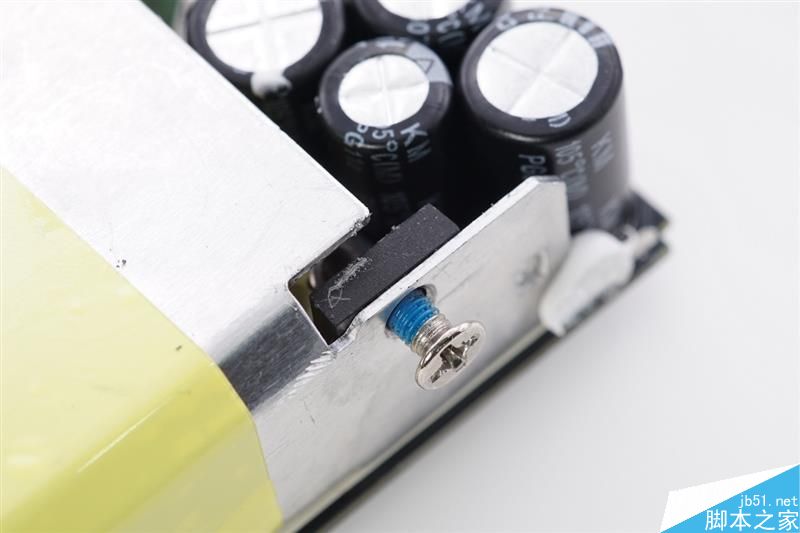

拆掉初级开关管螺丝，拆掉散热片。
涂了硅脂导热。

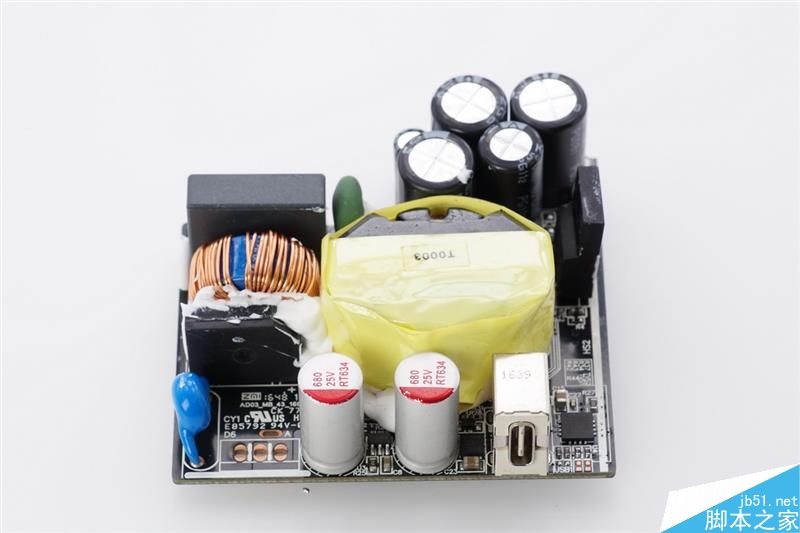

两颗680uf，25v耐压的固态电容，足够了，C口座子全部屏蔽。

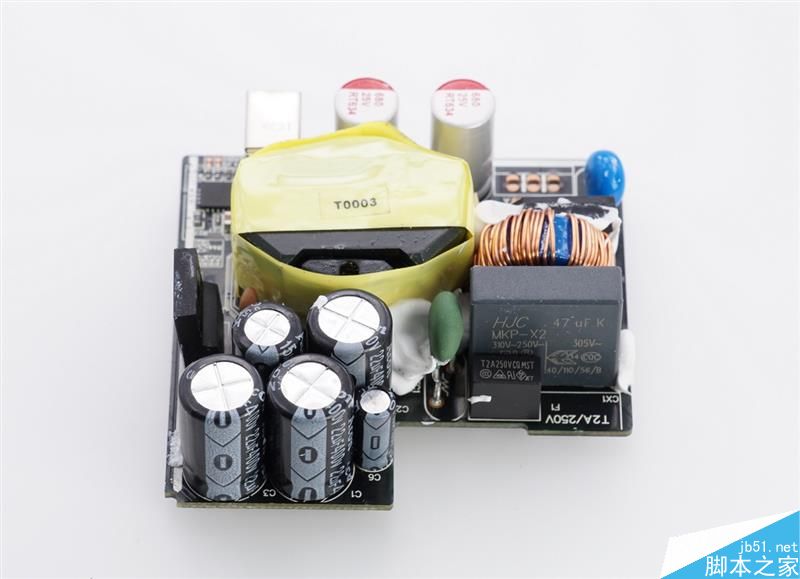

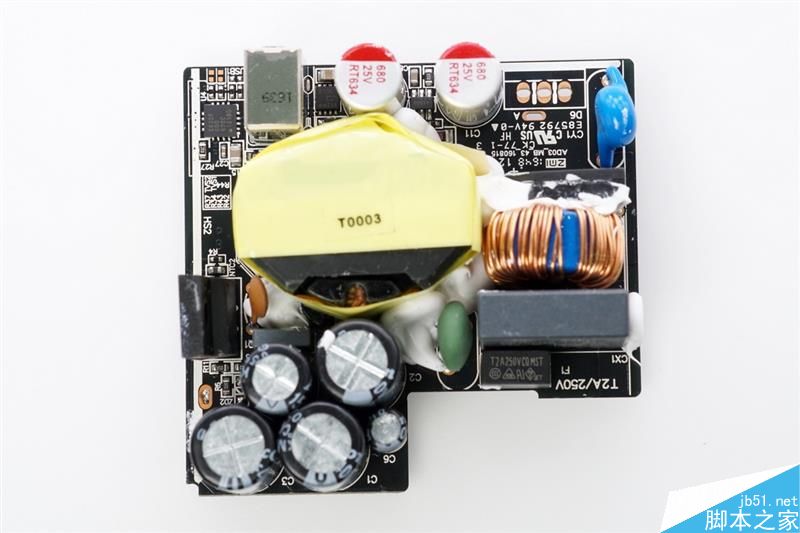

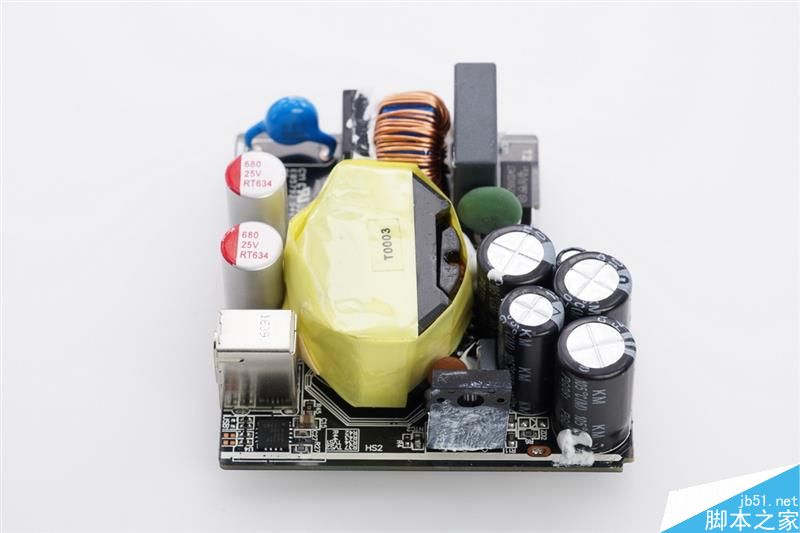

换几个角度看一下。

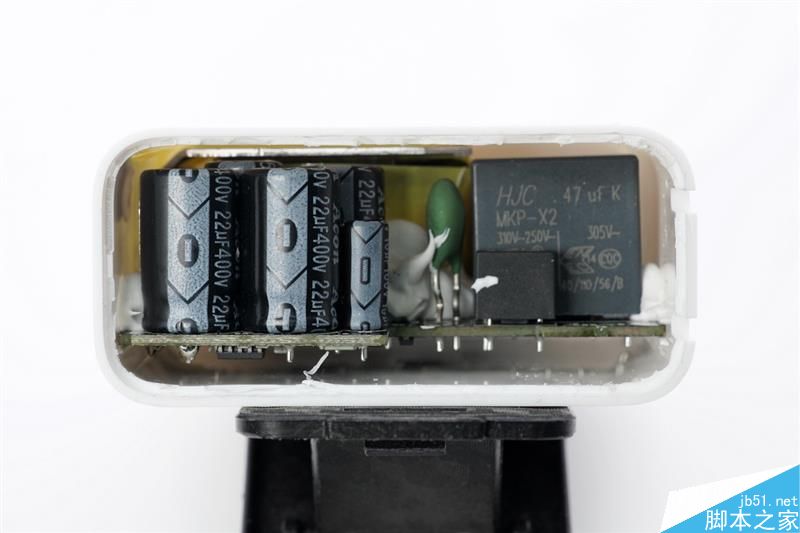

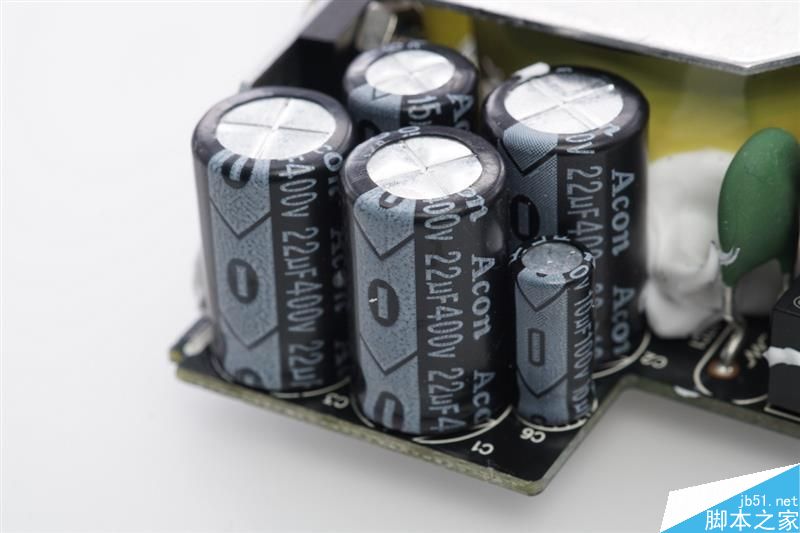

输入滤波电容，3颗22uf+1颗15uf，满足45W输出功率。
全屏蔽的C口座子。
塑封开关管。
这里貌似是设计时候留了两种封装的MOS管，接着向下看。

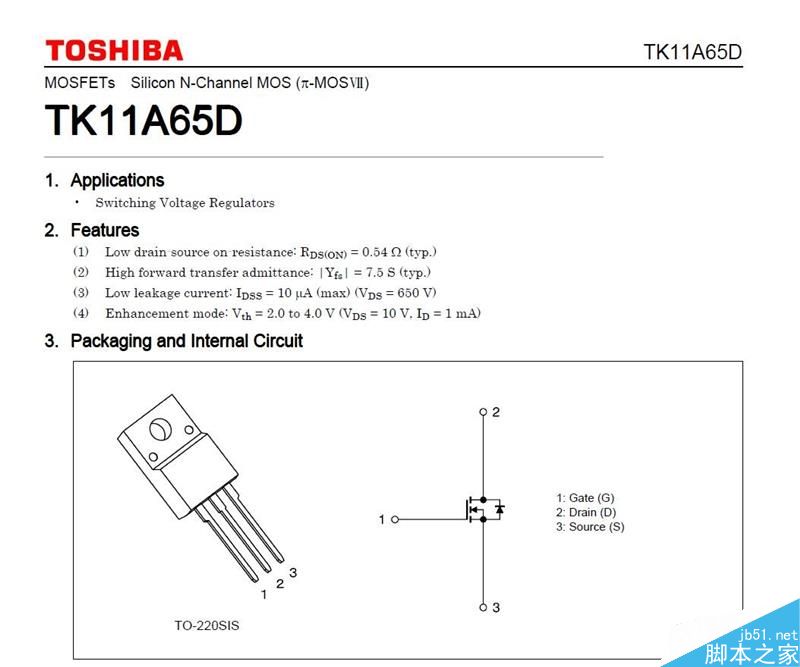

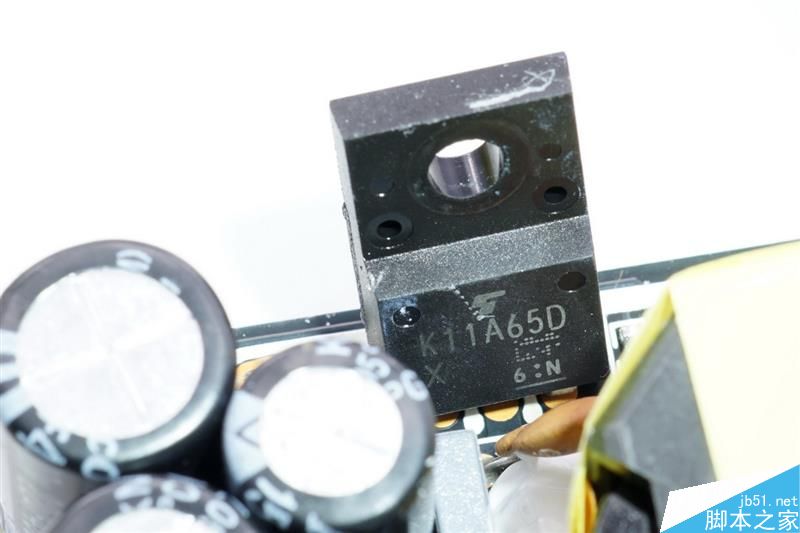

TK11A65D。
东芝的管子。
输入滤波电容。

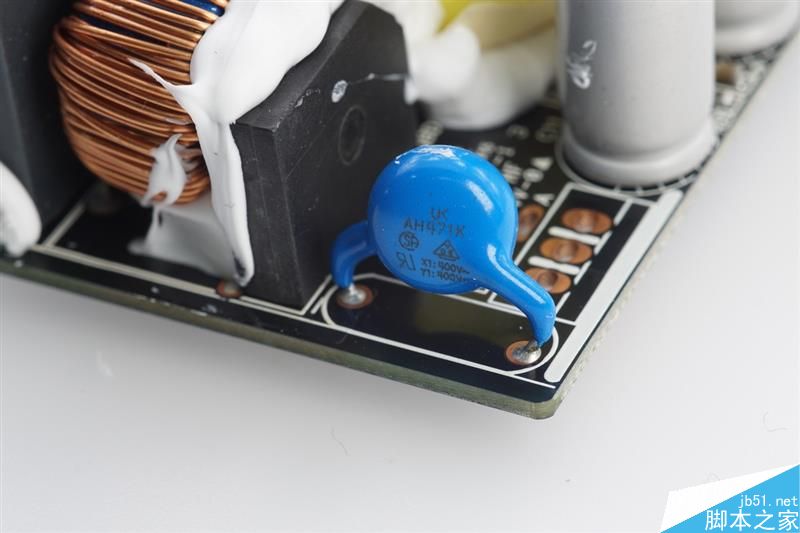

Y电容。

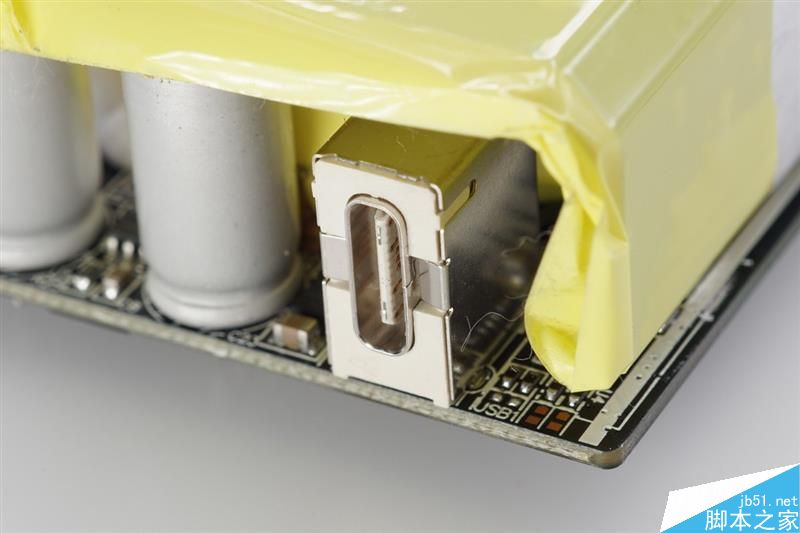

C座子特写，外壳金属屏蔽。

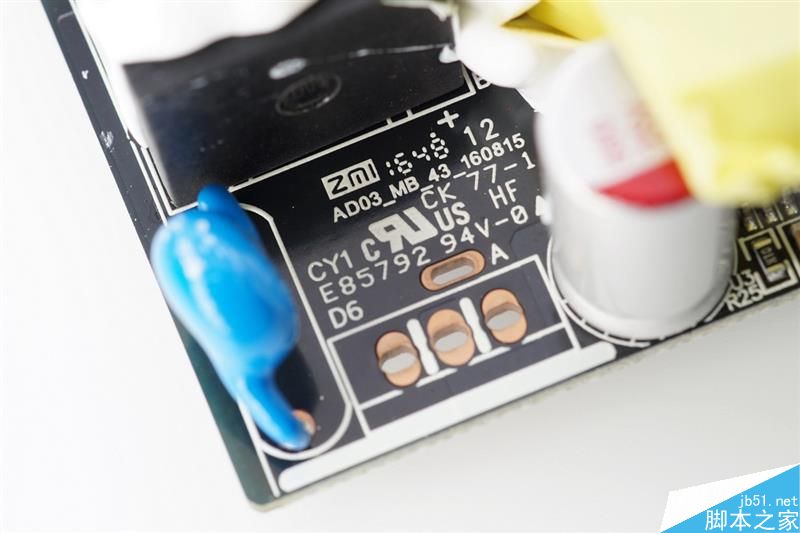

紫米代工。

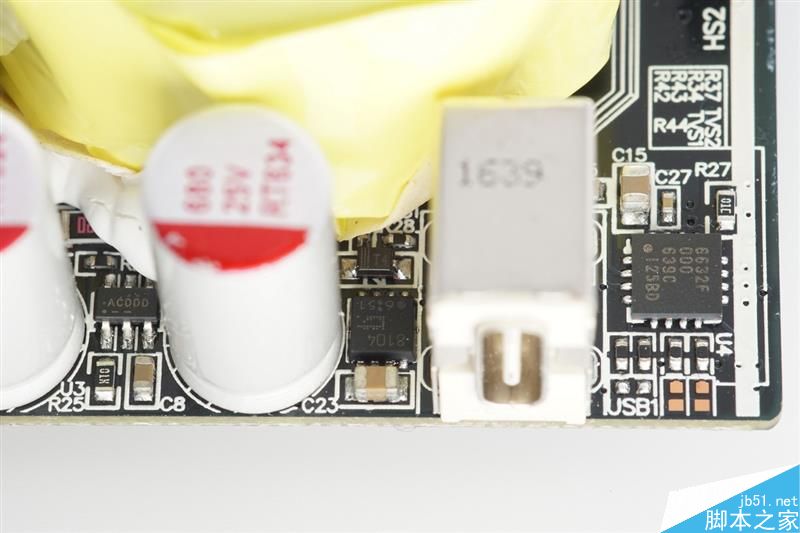

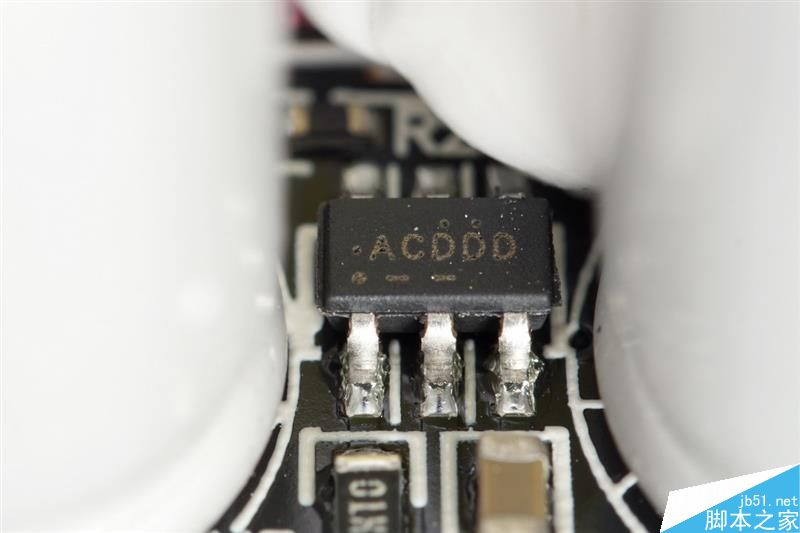

正面重头戏，PD识别芯片，在输出座子左边，输出座子右边的是TPCC8104这里作为负载开关，紫米QB820上有用。两个电容之间的SOT23-6应该是同步整流驱动器。
芯片特写。

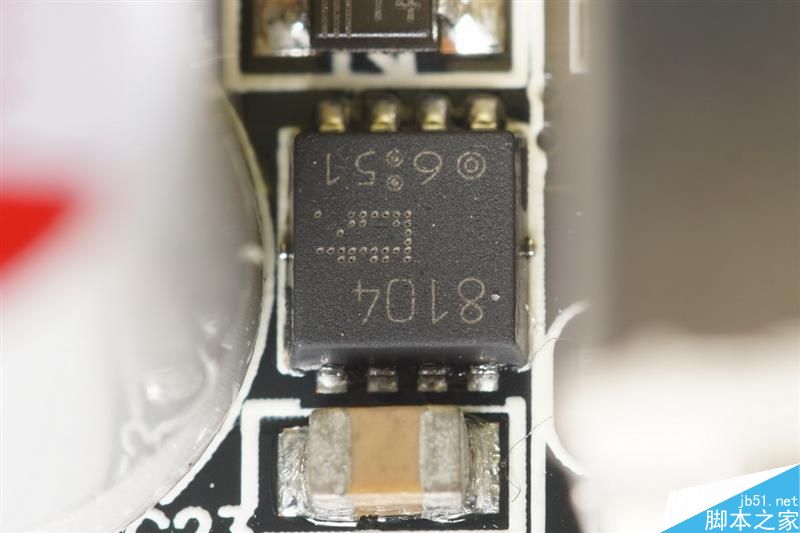

TPCC8104这里作为负载开关。

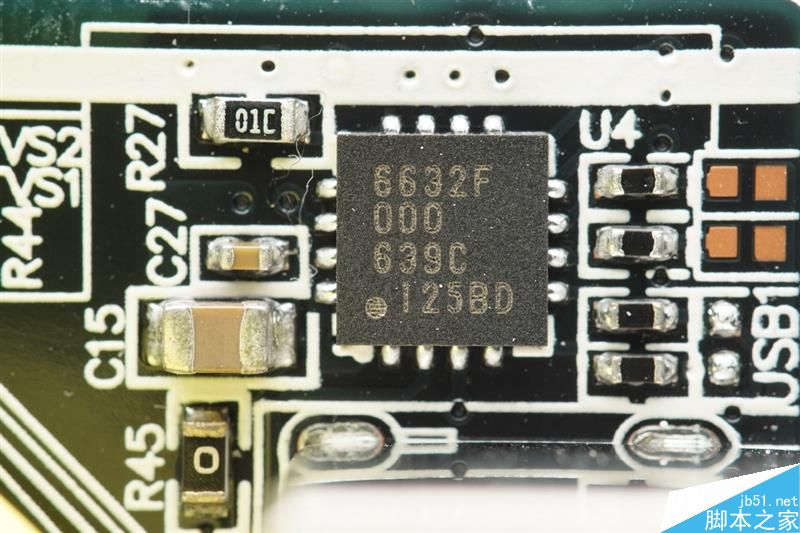

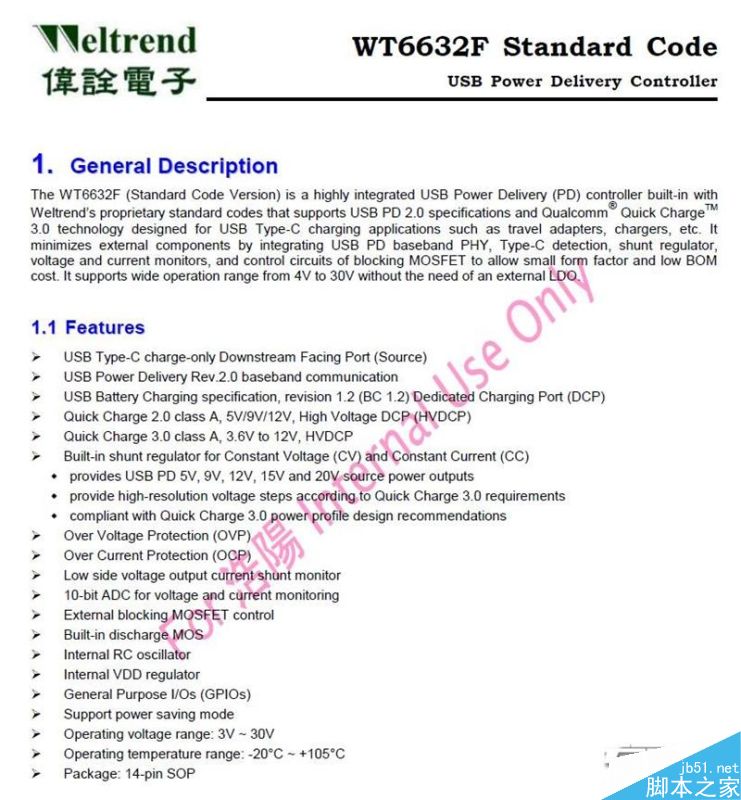

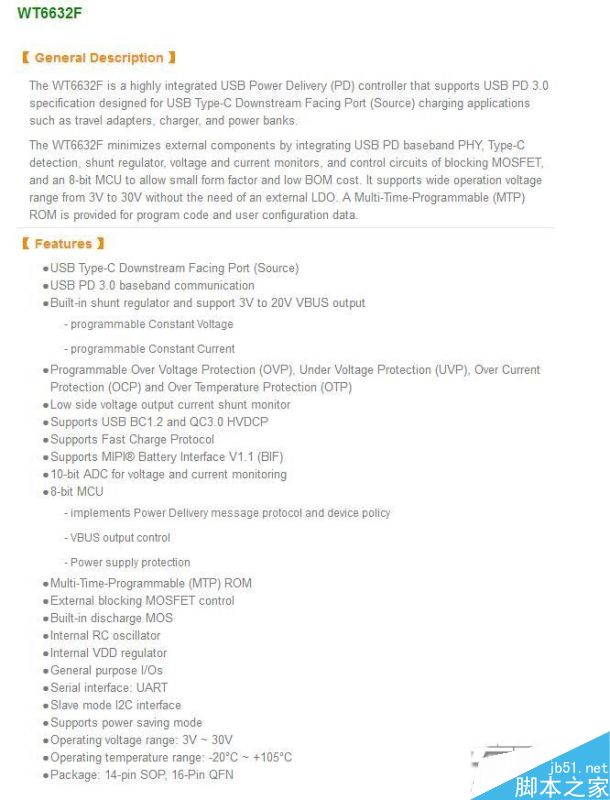

伟诠 WT6632F，支持PD和QC3.0。

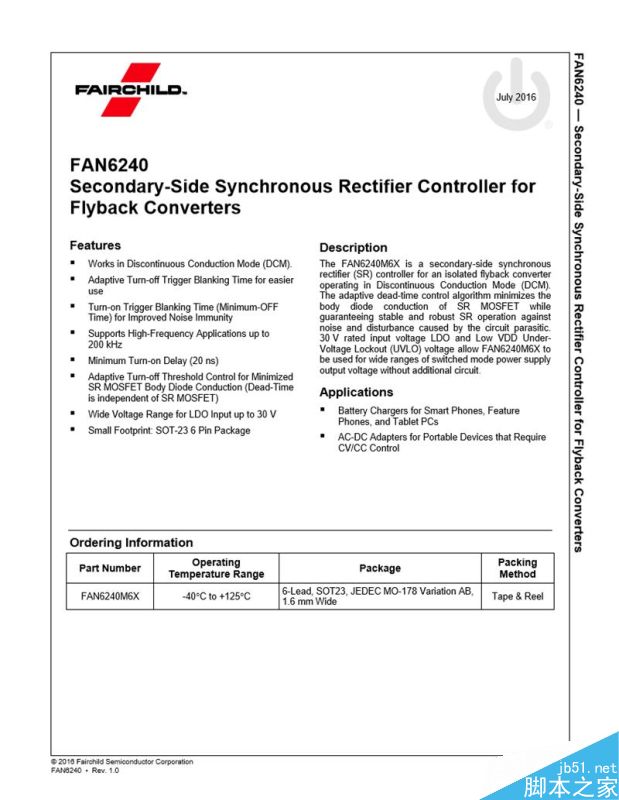

仙童的FAN6240v1.0a。

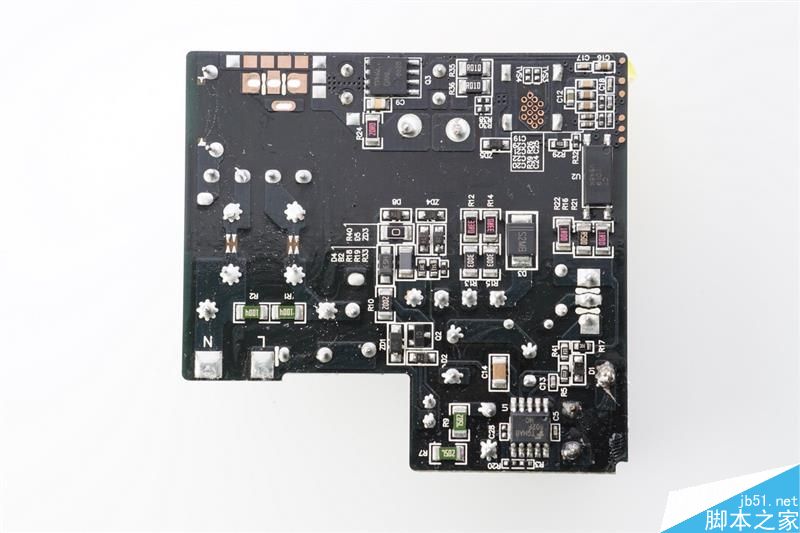

接下面看背面都有哪些高科技吧。

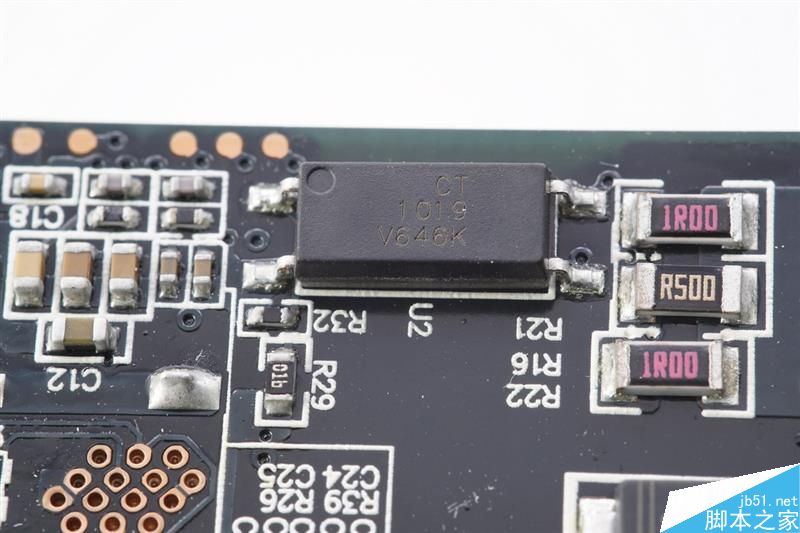

电压反馈还是靠光耦，独立的比较可靠。

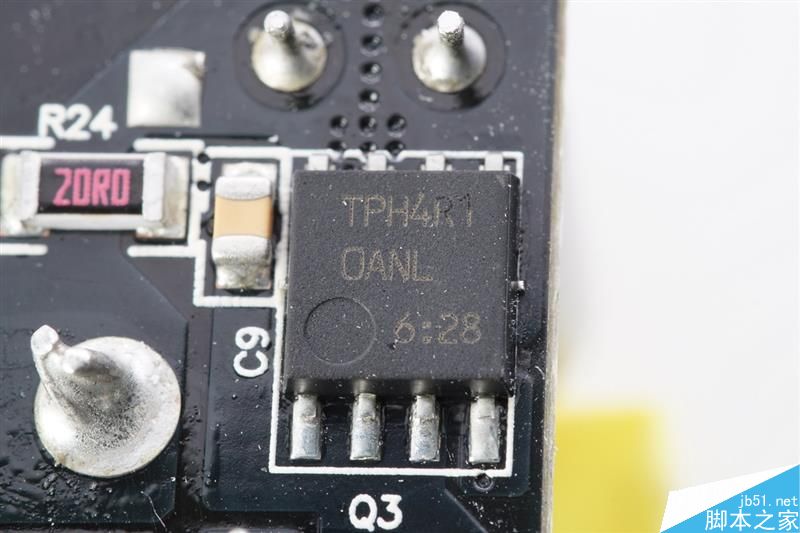

Q3是同步整流管，同样来自东芝，新产品。

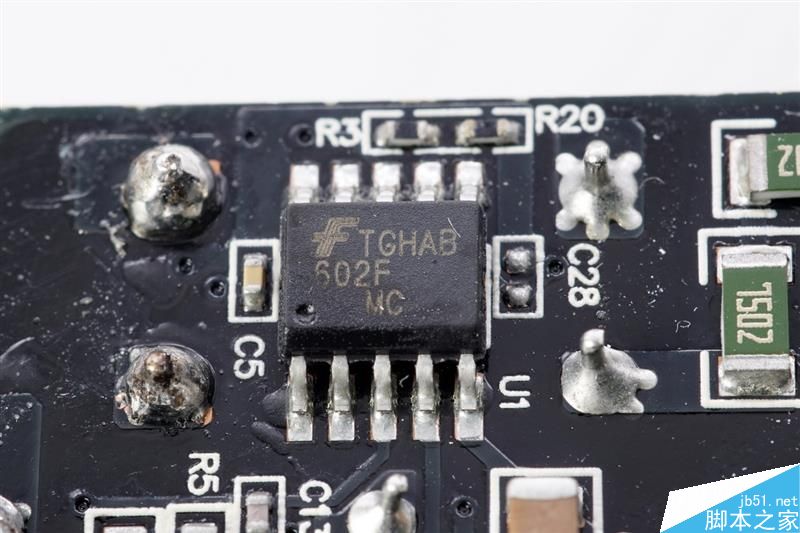

仙童 FAN602初级准谐振PWM控制器，在JDB的充电器上也有用到 。

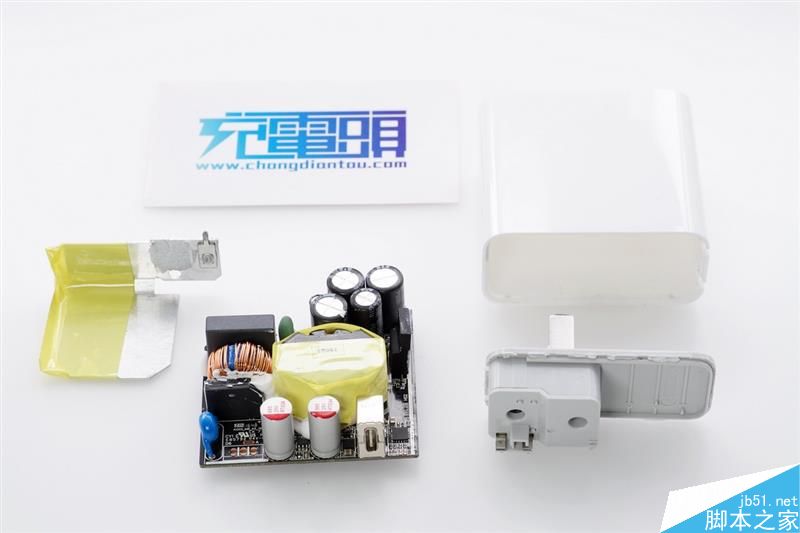

全部拆解部件。
四、总结
小米USB-C 45W充电器支持五个pd电压，兼容更多设备实测支持QC2.0 QC3.0，兼容性良好，苹果只能1A充电45W功率满足日常需求，体积与功率取得平衡。
