天纪这个品牌大家或许不胜了解，提到中国普天你或许就有一定的了解了。中国普天是国务院国有资产监督管理委员会管理的中央企业，而天纪是其子公司之一，天纪与公牛、航嘉等企业均是2017新国标标准的制定者。前几天买回来的天纪3口USB插座，拆解来一发。
一、开箱

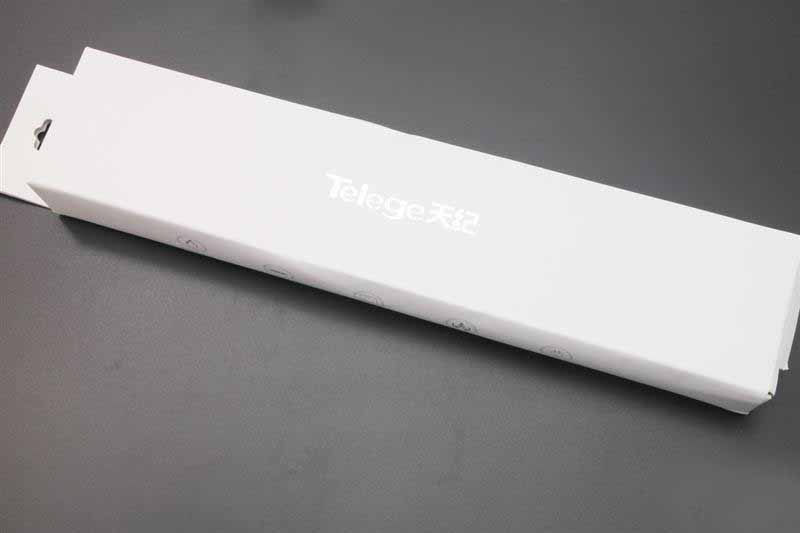

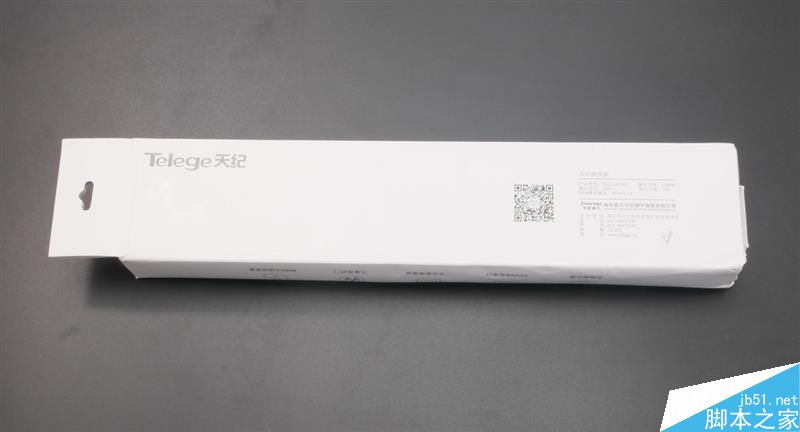

似曾相识的白色包装袋，正面天纪商标。

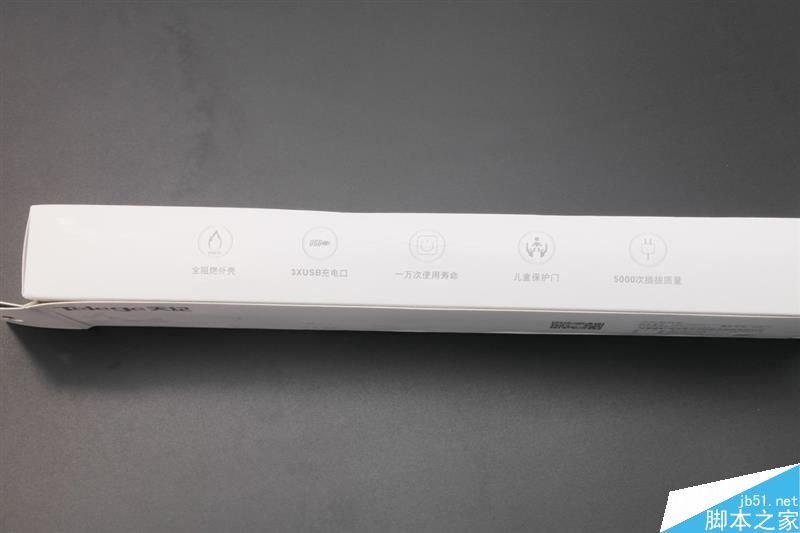

侧面标注了产品的卖点，2017年新国标插座和2008年新国标比起来，增加了①外壳的防火阻燃性②儿童安全保护门③三条电源线每条直径由0.75mm?变为1.0mm?④强制3C认证。在外包装上我们可以看到防火阻燃和安全门等亮点。
背面产品的参数型号：TGC-103101，USB模块三个USB口同时输出为5V2.1A。

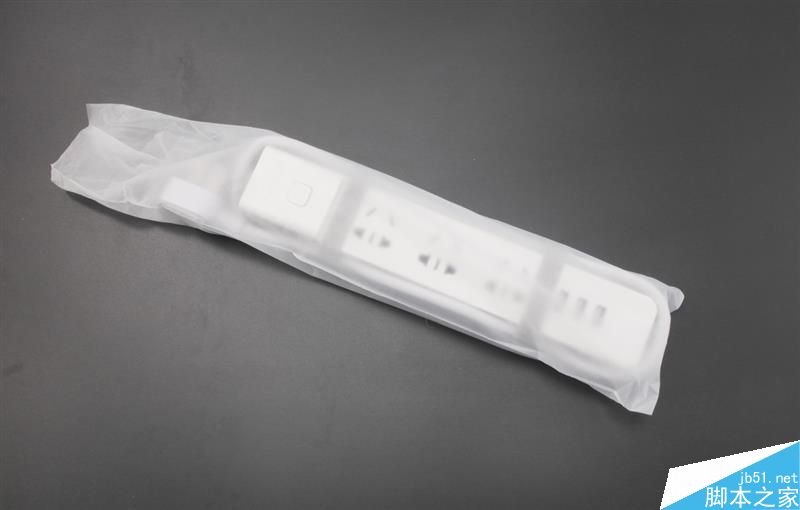

打开包装带，插座使用防静电带包裹着。

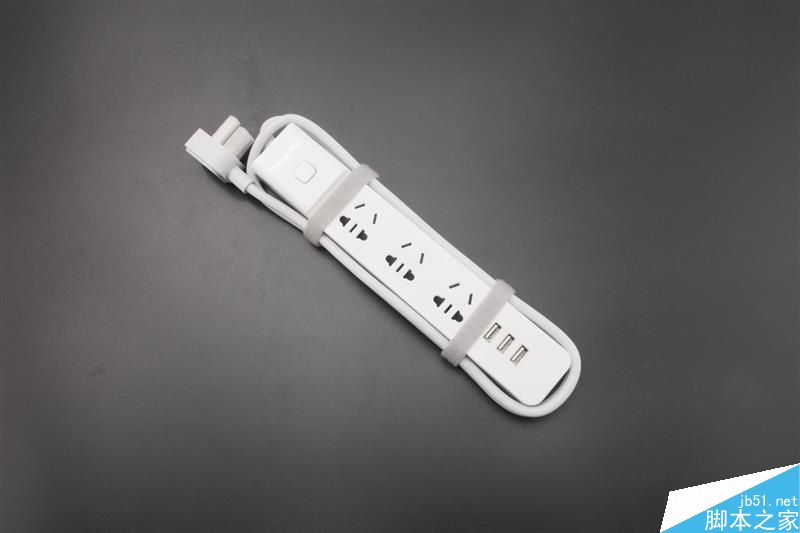

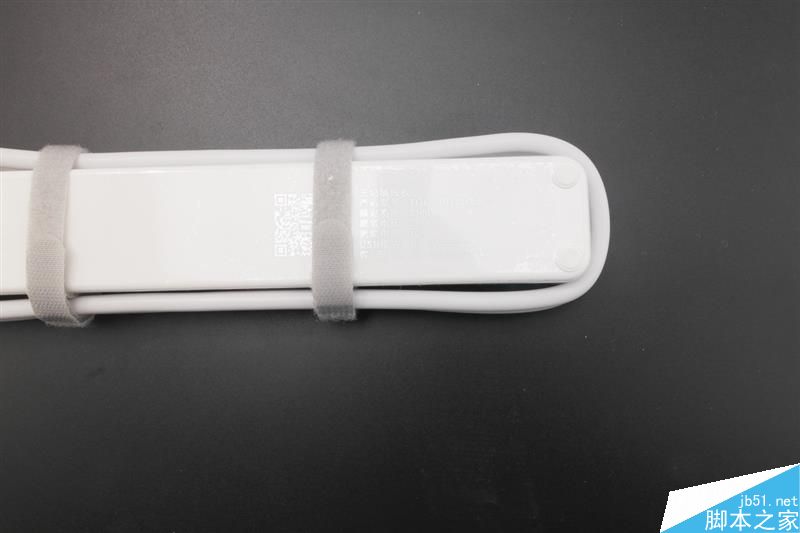

使用魔术扎带将电源线捆在插座上。

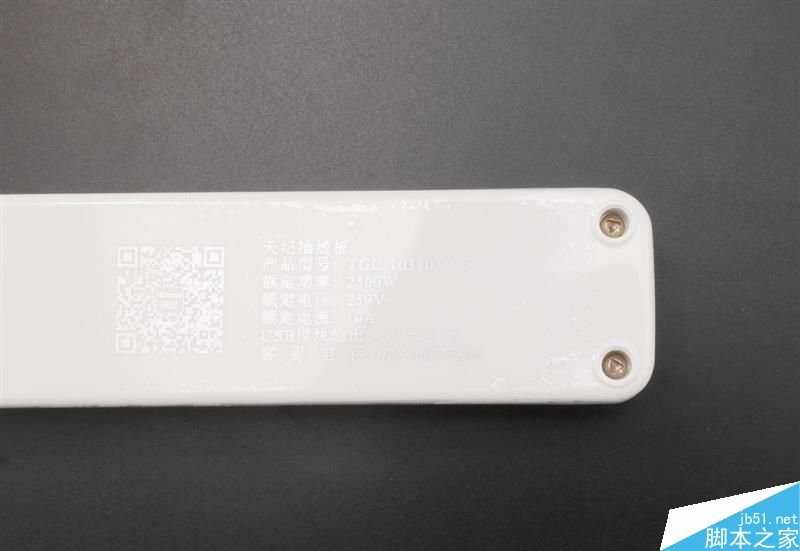

插座背面是产品的相关信息。

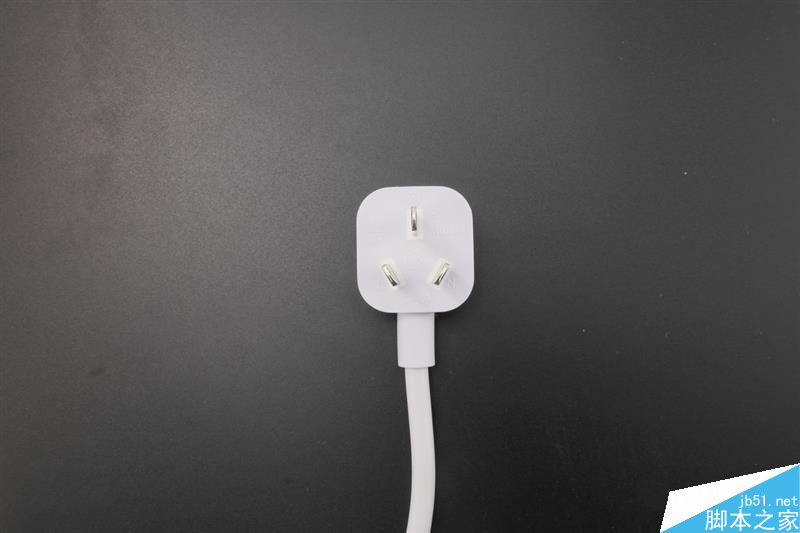

AC插头上可以看到3C认证标志。

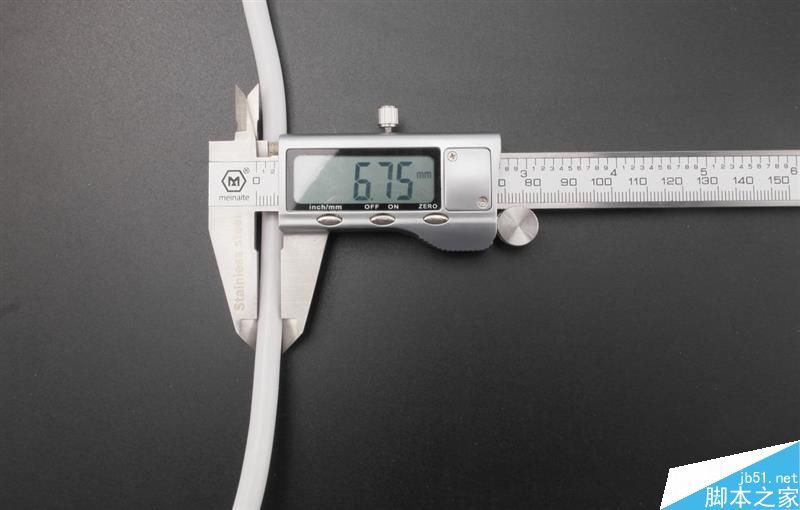

电源线材直径6.75mm，与其他新国标插座线径一致。

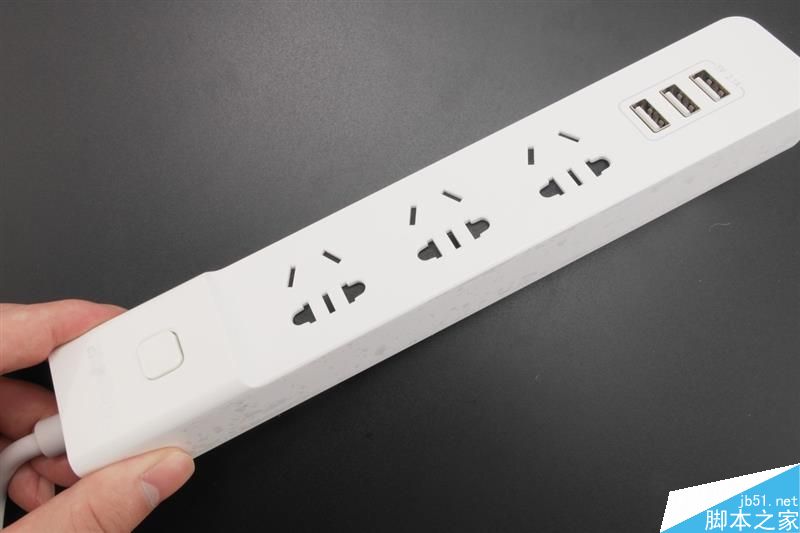

插线板上方是点按式开关，插孔处可见黑色的安全门。

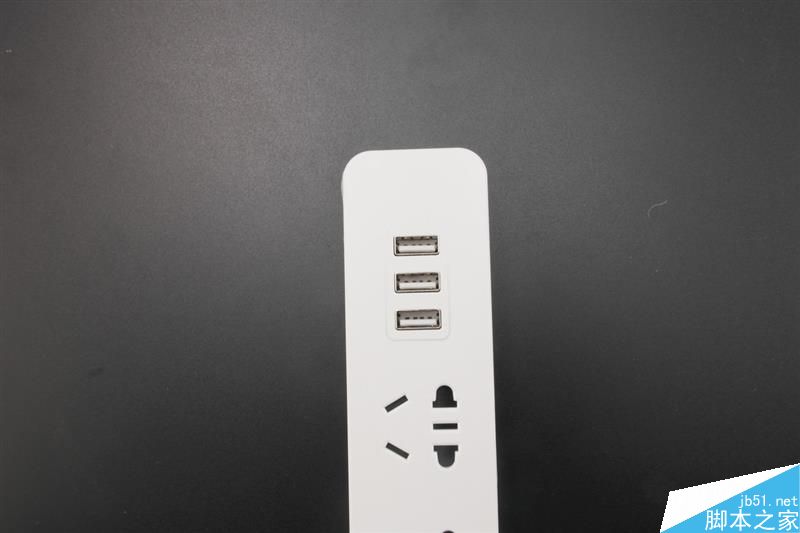

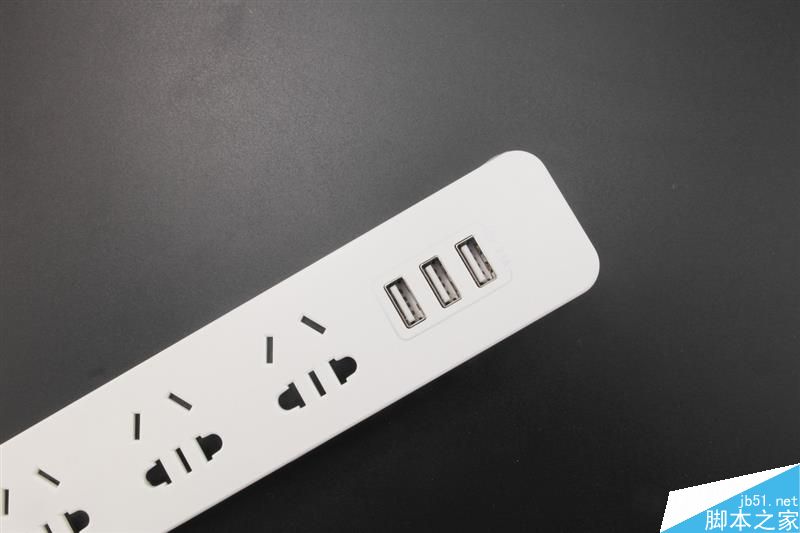

USB输出口与5脚AC插孔。
USB口的铁片与插线板的表面平齐，而一般插线板的USB口铁片都是藏在塑料外壳下面的，这点来说插拔时就有点不方便了。
螺钉使用三角防拆螺钉，不过并不能阻止我们的拆解。
二、拆解
拆开看看是不是“马屎外面光，里面一包糠”。

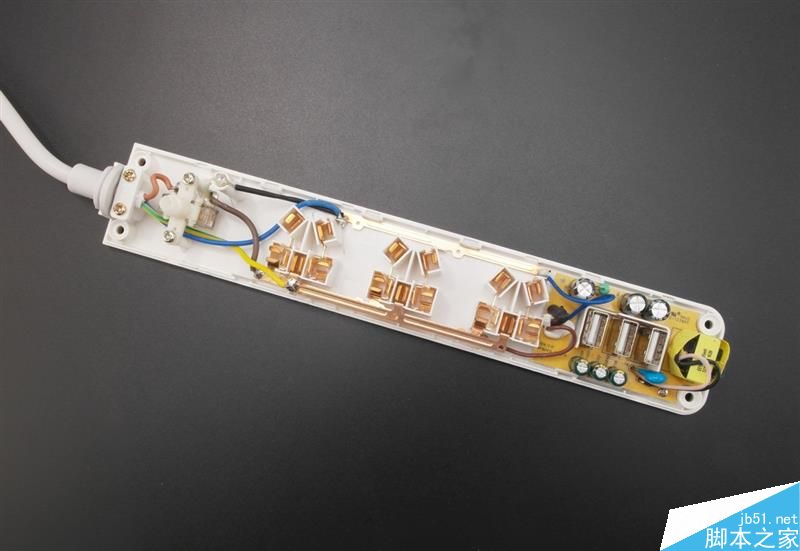

插座内部使用的一体铜条，外观上是黄铜，比起紫铜来说导电性稍差，但耐用性却要好上很多。
插座的USB模块部分，看起来很简单。

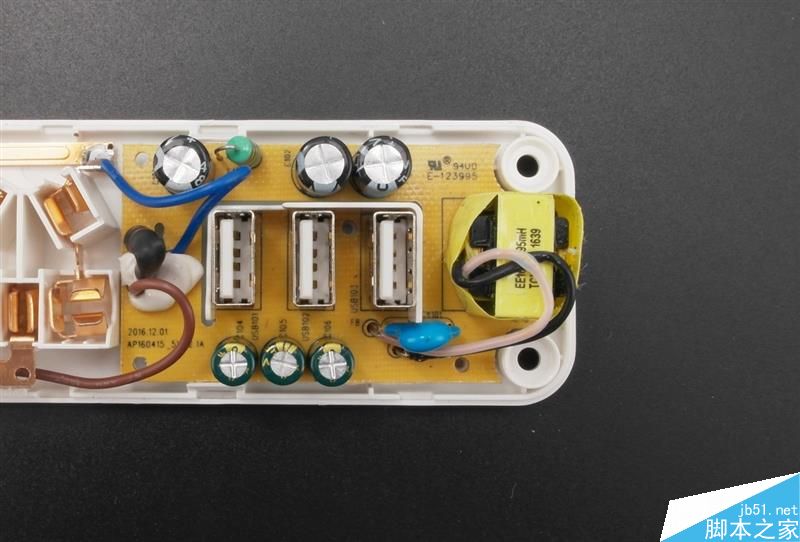

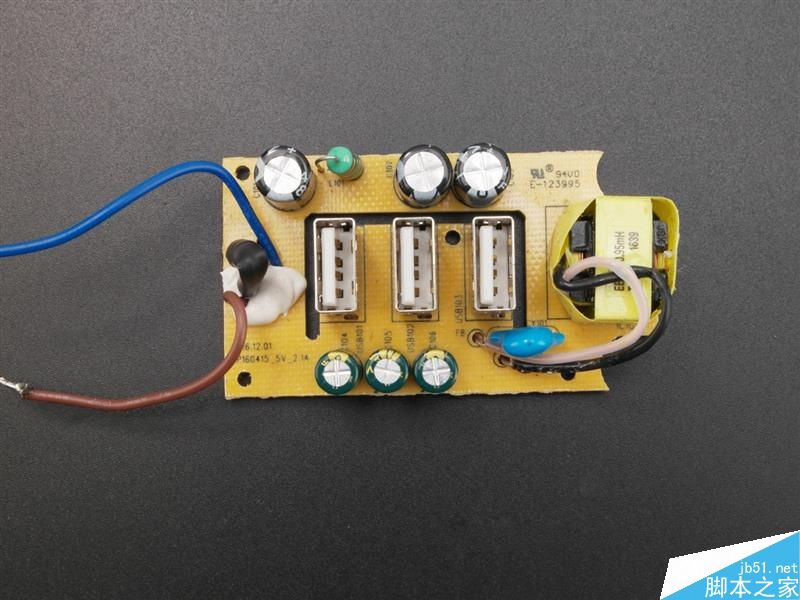

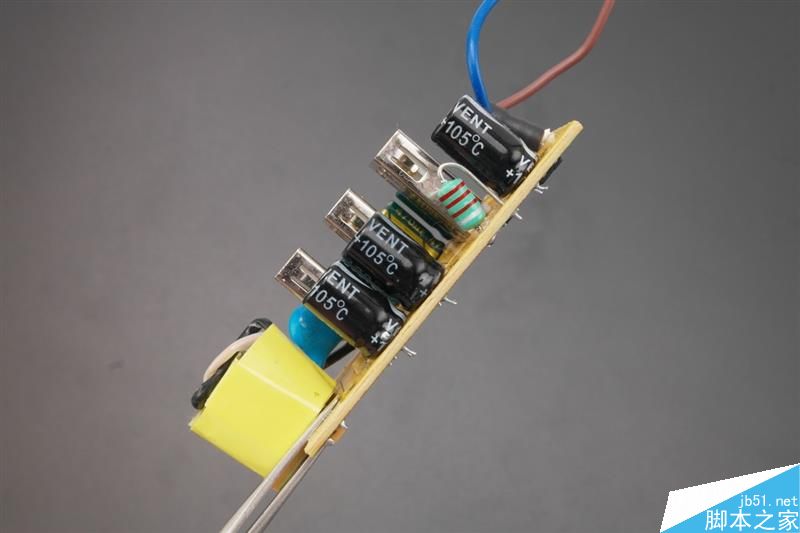

左边热缩管包裹的是保险丝，最右边是变压器。上方是输入滤波电解电容，下方是USB口输出滤波电容，蓝色是跨接在输入与输出端的安规电容。
输入端电容特写。

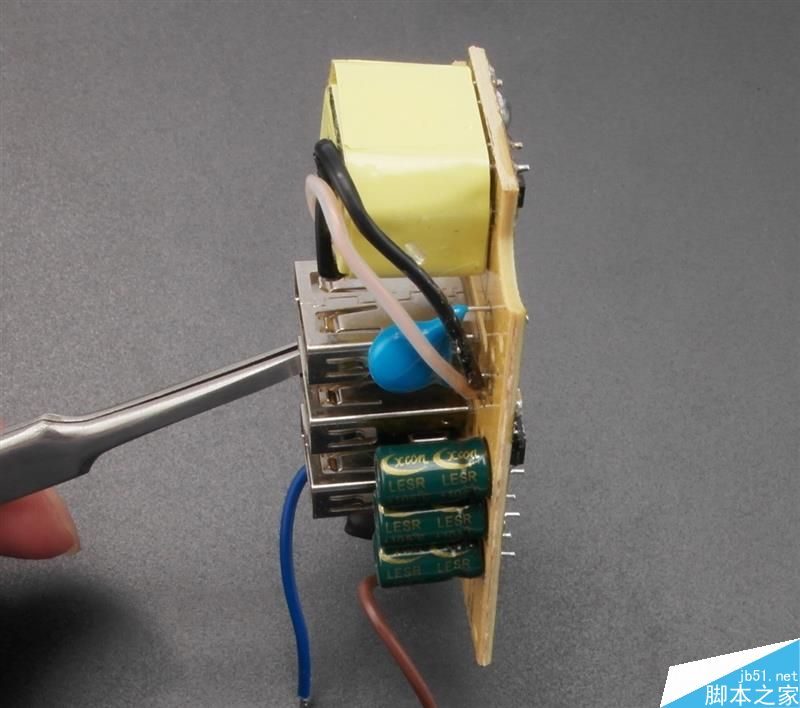

输出端电容特写。

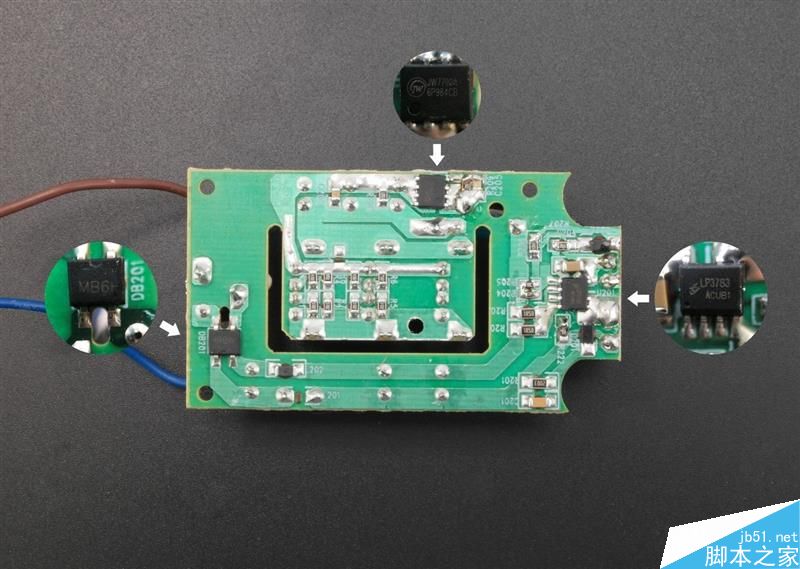

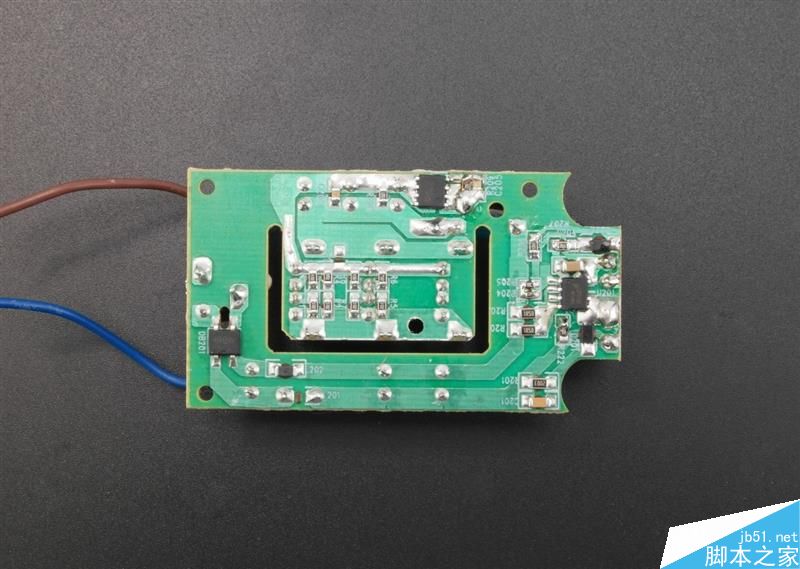

USB模块背面电路有三颗芯片，放大来看一下。

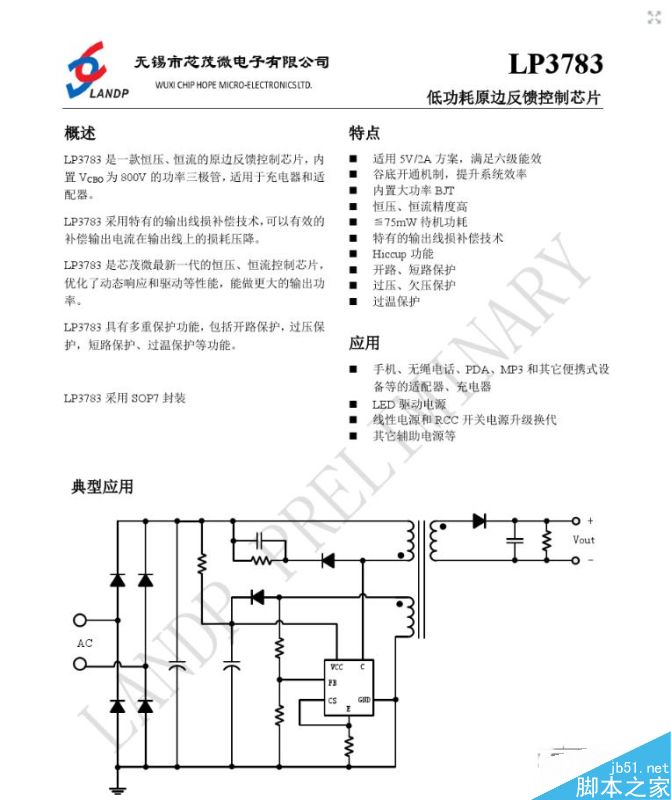

左边是一颗MB6H四脚芯片，全桥整流，右边是芯茂微电子科技的LP3783原边反馈控制芯片，带线补功能，并且具备保护功能，其资料图如下。
最上方是杰华特JW7700A同步整流芯片，峰值电流可到30A。
三、总结
天纪这款插座性能和用料非常一般，电路只有最基本的保护功能，胜在新国标。
