魅族在周边产品涵盖面越来越广，去年推出USB旅行充电器与车载充电器后，今年桌面生态圈又加入新品，分别是魅族桌面多功能USB插线板与桌面多口USB充电器，这两款新品更注重实用性，能否攻占消费者桌面？接下来先为大家带来魅族PS01桌面多功能USB插线板拆解报告：
开箱篇：

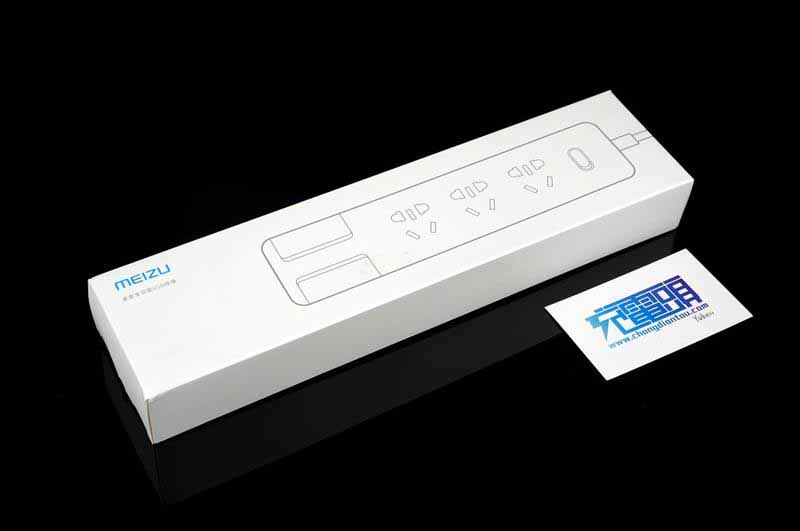

包装盒上印刷了插线板式样，全白色风格，左上角是魅族LOGO meizu。

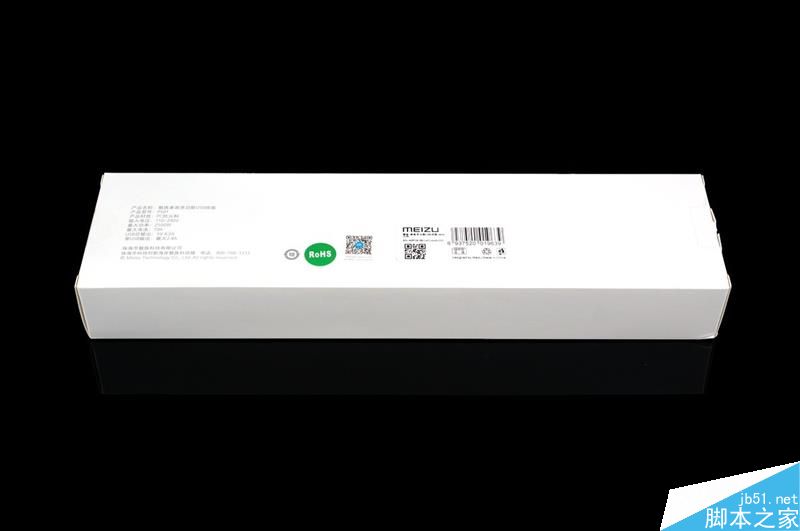

包装盒底部。

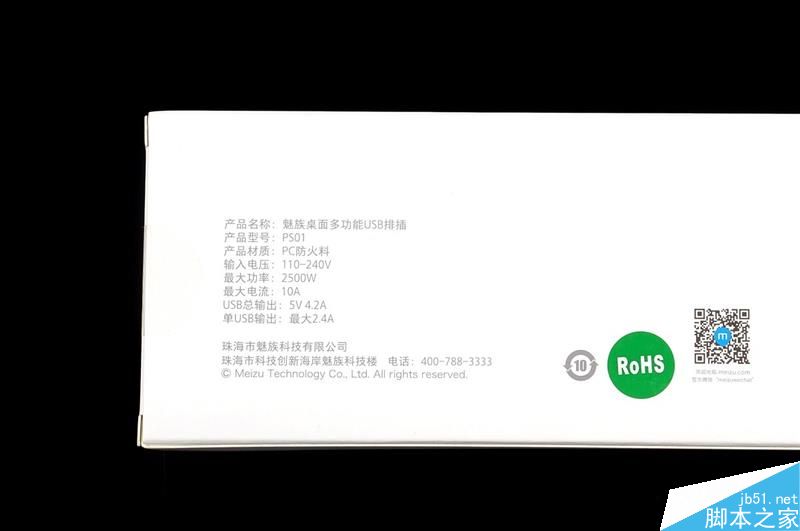

包装盒底部印刷的参数，产品名称：魅族桌面多功能USB排插、产品型号：PS01、产品材质：PC防火料、输入电压：110-240V、最大功率：2500W、最大电流：10A、USB总输出：5V 4.2A、单USB输出：最大2.4A。

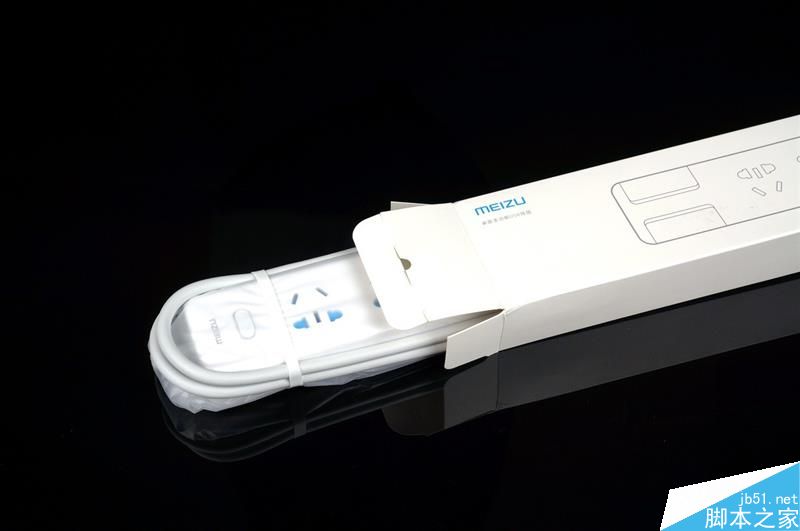

打开包装盒抽出插线板。

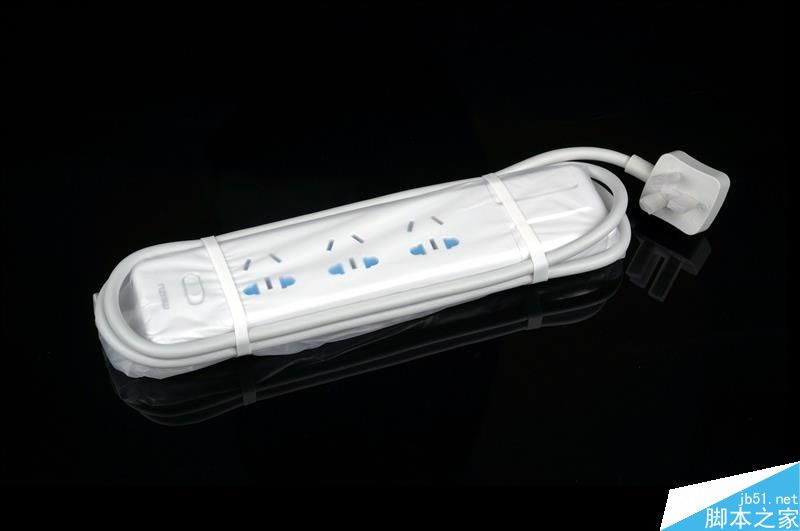

插线板出厂时自带塑料套，防尘抗磨，橡胶扎带套在在塑料外面，整体看上去比较工整。

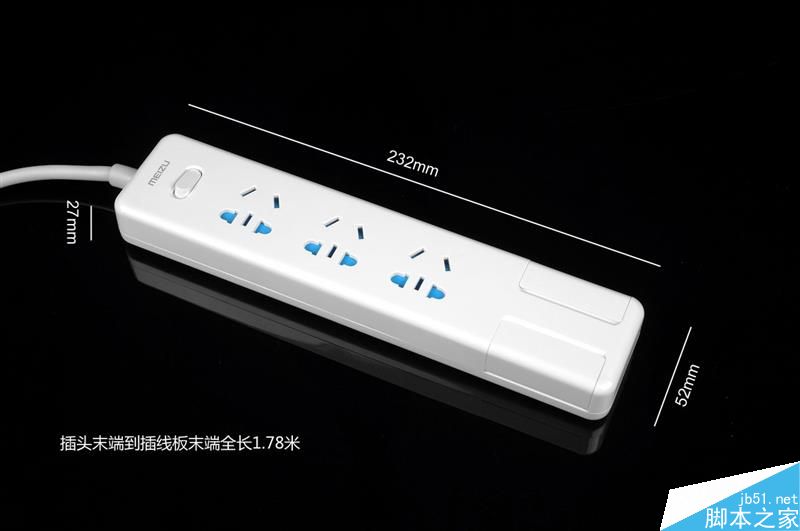

插线板本体长宽高分别是232mm * 52mm * 27mm，插头末端到插线板末端全长1.78米。

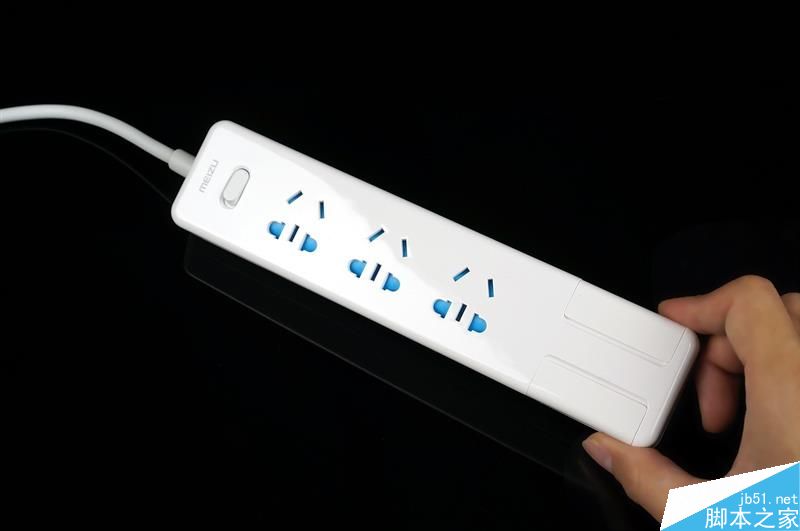

来看看表面工艺，整个插线板表面都是白色钢琴漆，晶莹剔透光洁度非常高。

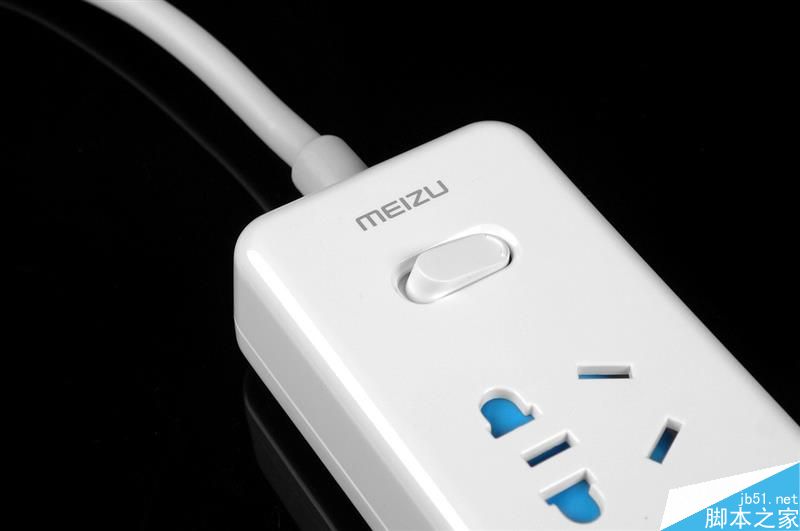

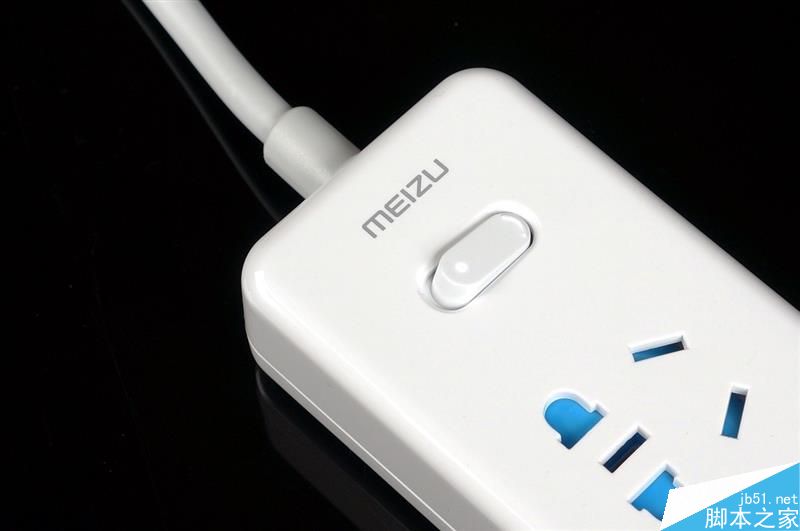

在插线板顶端印刷了魅族LOGO：meizu，下面是船型翘板开关，带10A过流保护。
开关内置隐藏式LED显示灯，通电后会亮起白光。

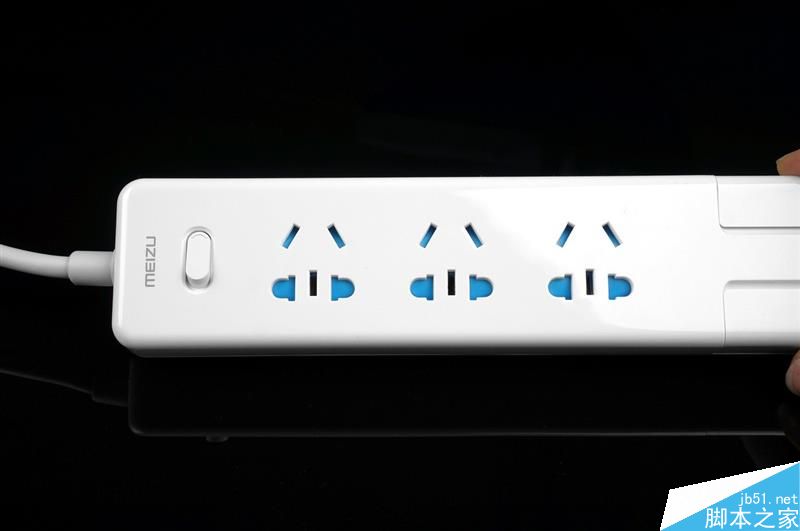

插线板插孔布局为三个2+3国标插孔，可以看到带有蓝色的儿童保护门，这种蓝色就是魅族蓝。

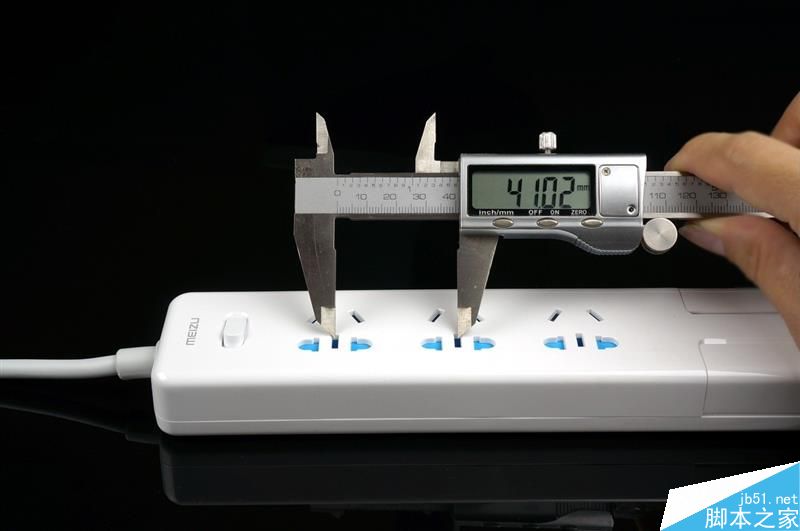

相邻的两个插孔之间孔距为41mm，超过40mm的孔距使用时基本不会有设备插头打架的情况发生。

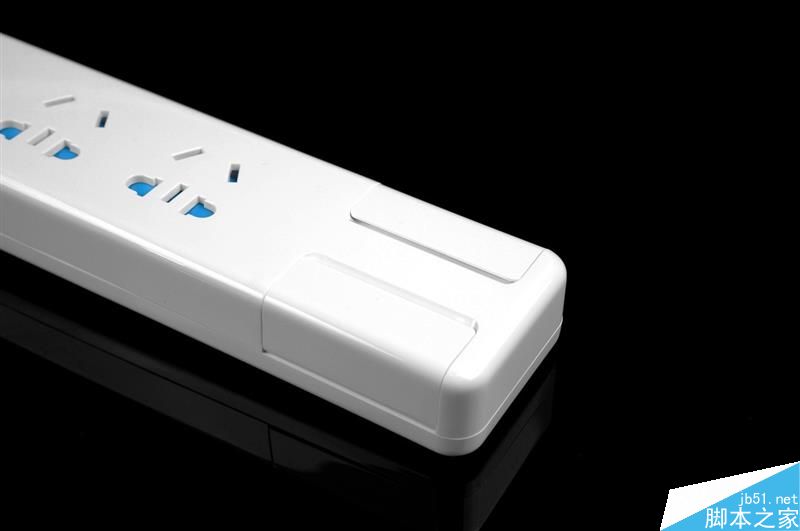

这不是USB插线板吗，为什么没油看到USB插孔？这里有一个巧妙的舱门，下面看看。

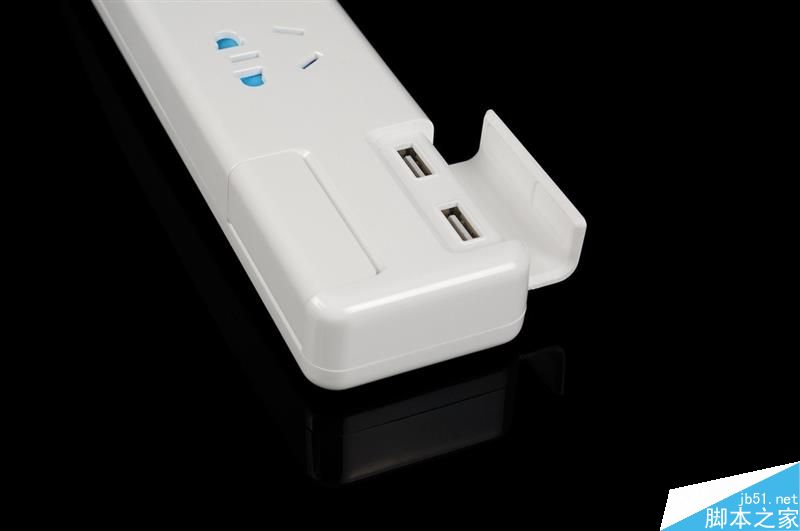

打开舱门，可以看到两个USB输出口，舱门带有一定回弹力度手感不错。

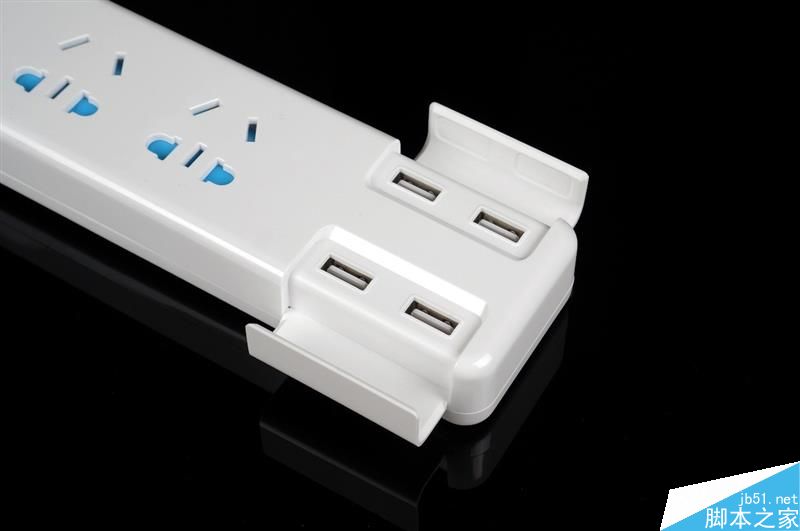

两边舱门都打开，一共四个USB输出口，平时不用的时候关闭舱门可以防尘，使用的时候再按需打开。

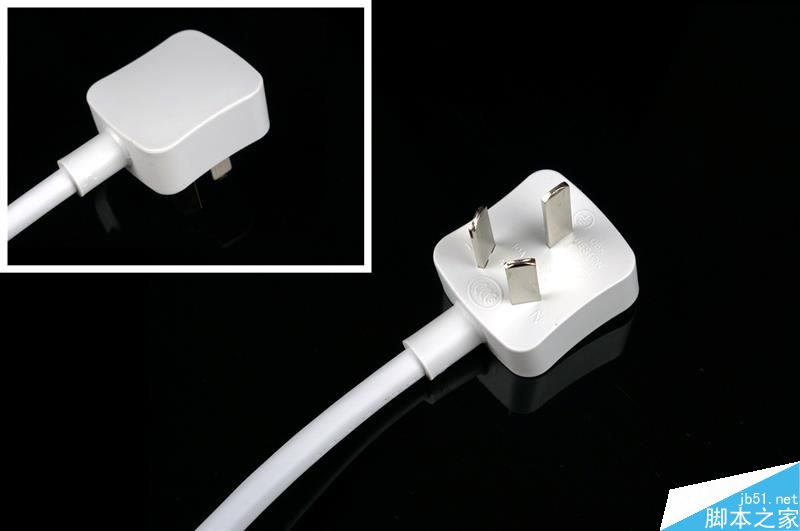

铜质插头无磁吸反应，出线口做了防弯折套皮，插头两侧并未做指捏凹陷设计，表面平整无LOGO。

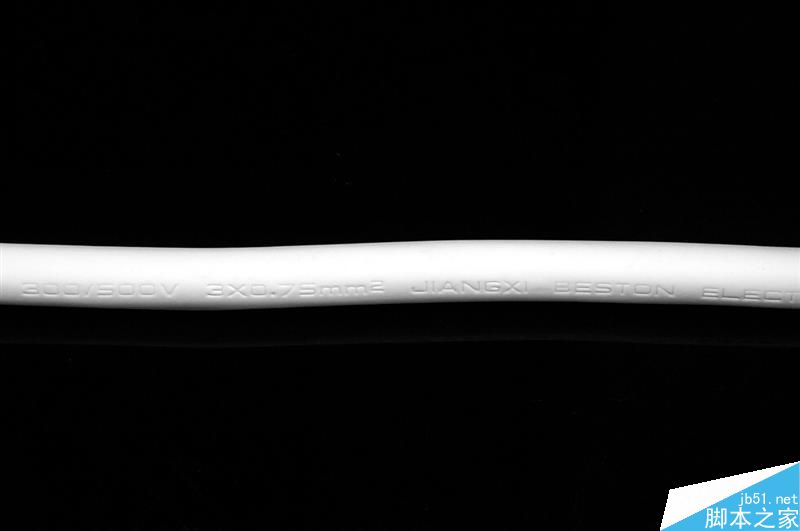

线材横截面为0.75mm?，厂家是来自江西的佰仕通电子科技有限公司。

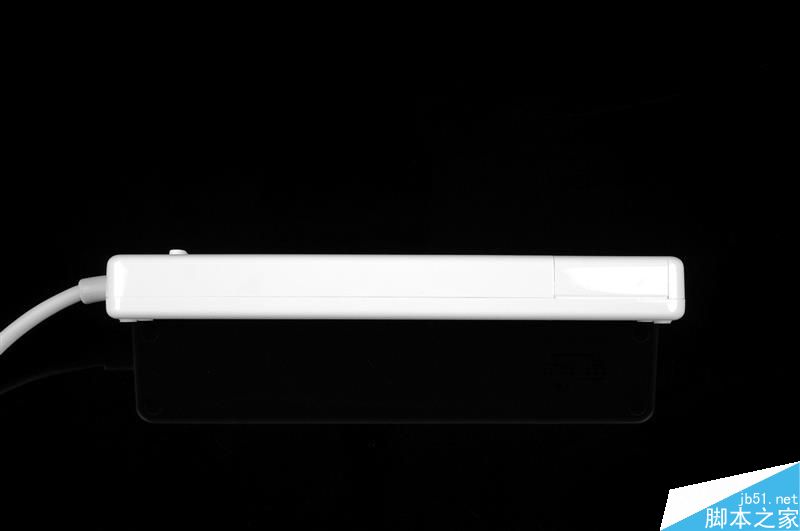

整体呈圆润柱体，四角圆滑修边。

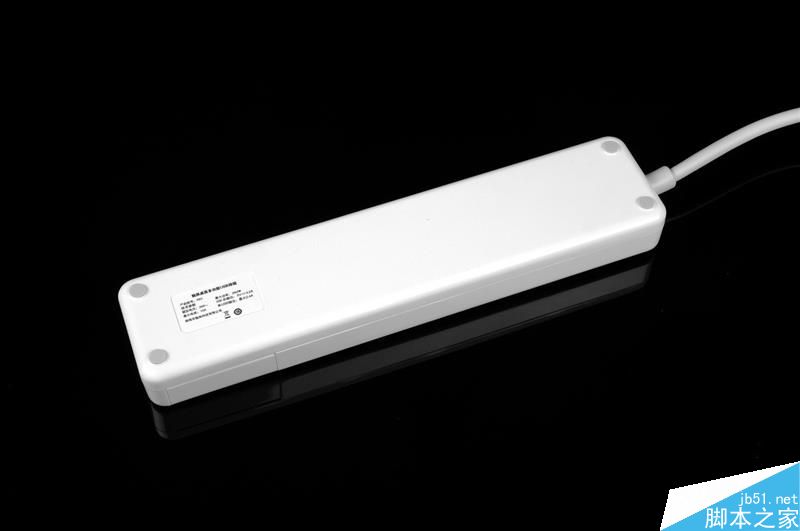

底部四角使用了软橡胶防滑垫。

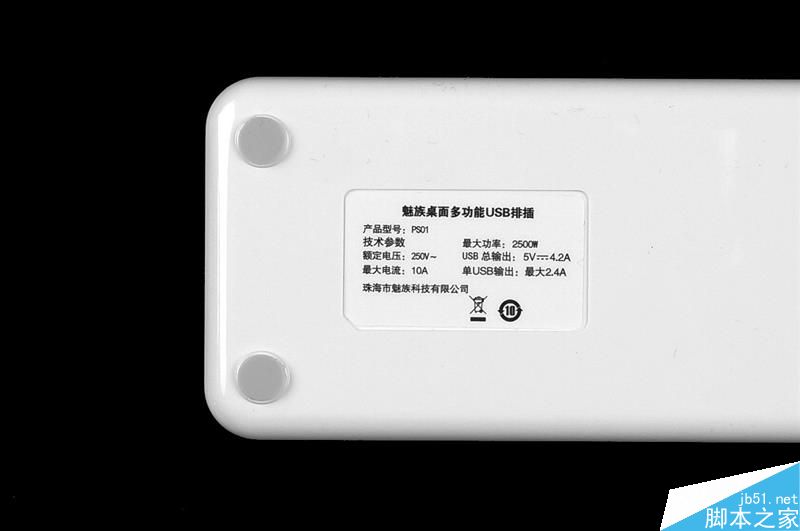

底部铭牌参数，品名：魅族桌面多功能USB排插、产品型号：PS01、额定电压：250V~、最大电流：10A、最大功率：2500W、USB总输出：5V4.2A、单USB输出：最大2.4A，珠海魅族科技有限公司。

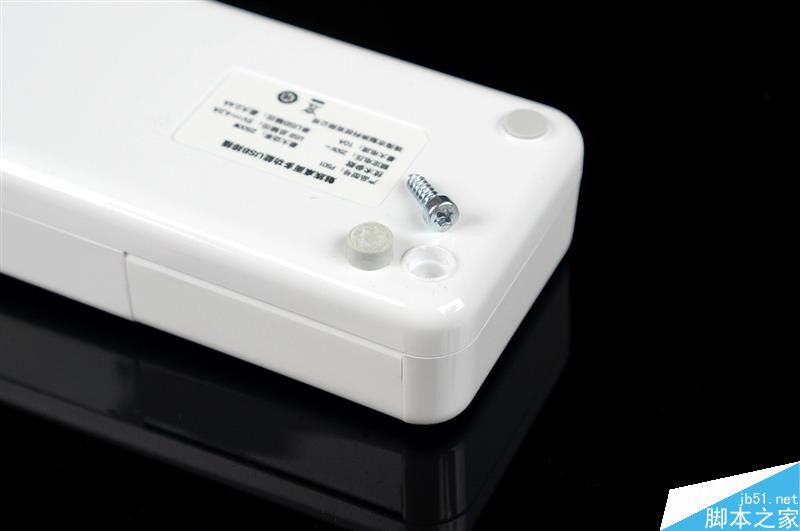

撬出橡胶防滑垫，防滑垫底部带有粘胶非常牢固不易松脱，魅族使用了内六角防拆螺丝，避免普通用户拆解带来触电危险。
拆解篇：

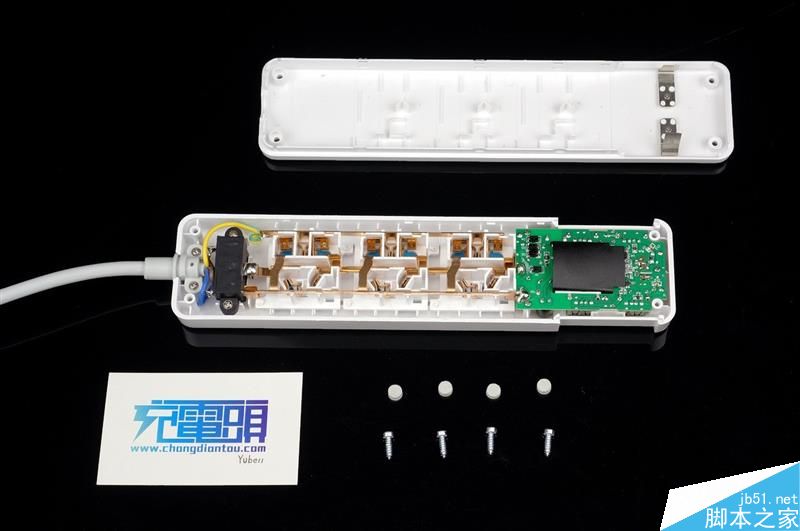

拧掉4颗防拆螺丝，底部盖板带有卡口，慢慢撬开可以做到无损拆解。

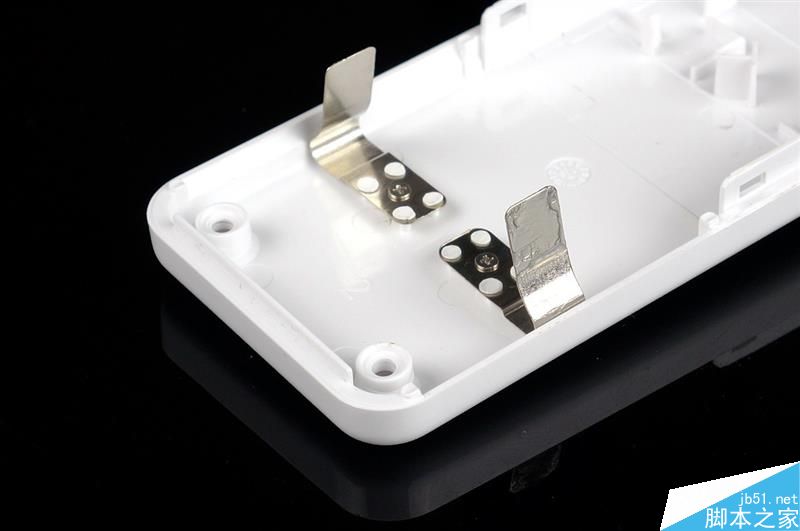

为左右两边舱门提供回弹力度的金属弹片，仔细看发现弹片上带有润滑脂可以降低摩擦改善手感避免异响。

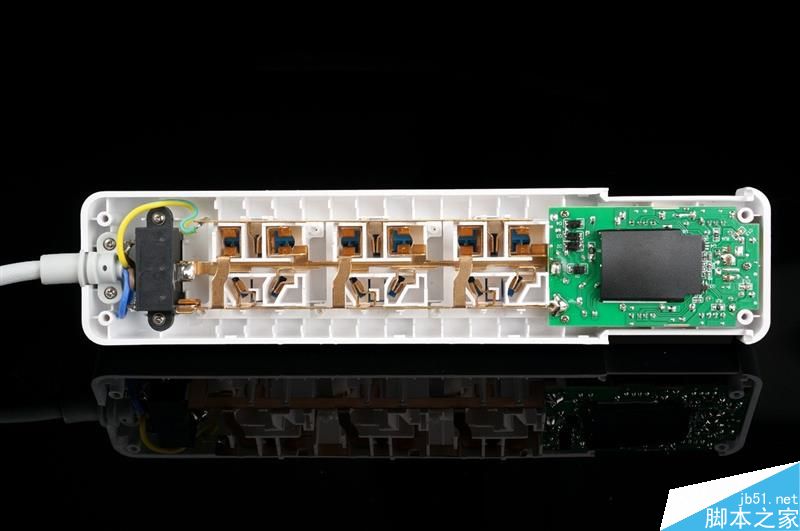

面壳一览，插线板结构分为开关模块、一体铜条、USB模块三个部分。

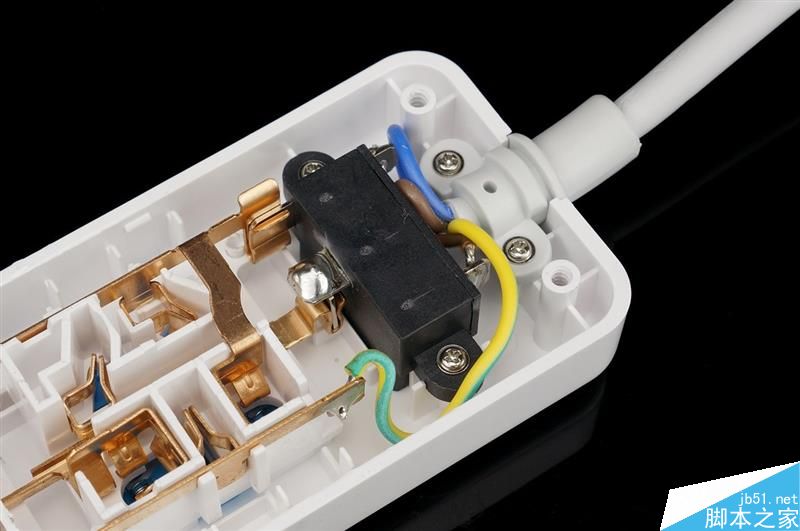

线材带有限位套再用螺丝拧紧，避免用力拉扯线材脱出带来危险，导线过孔焊接、开关模块与铜条采用双面夹持的方式连通，牢固度不错。

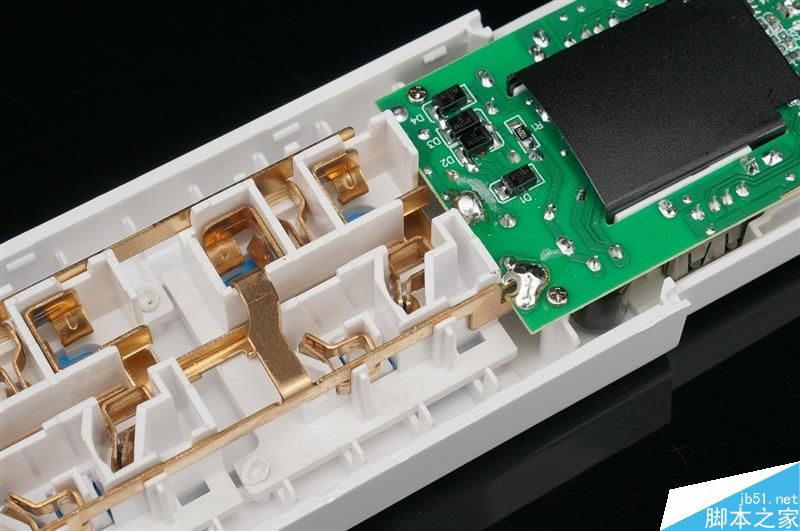

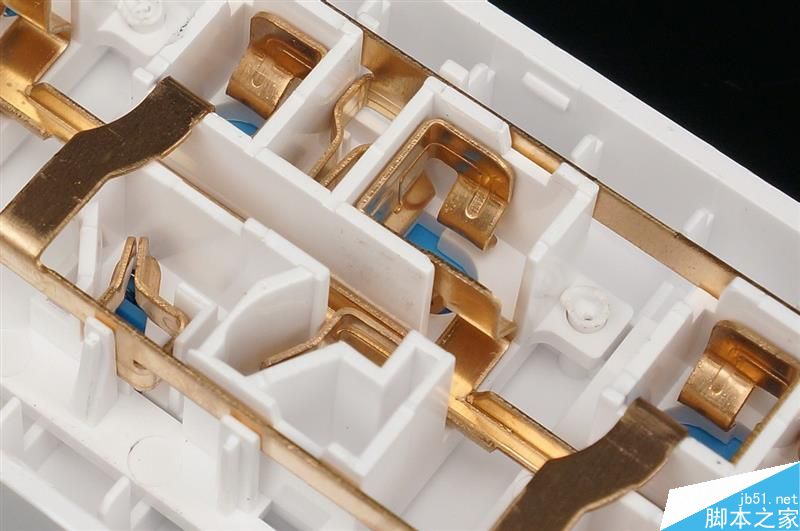

一体铜条压有加强筋，舱体模块上有固定槽压紧，整体性不错未见松动。
一体铜条与USB模块使用直接过孔焊接，焊点饱满牢固。

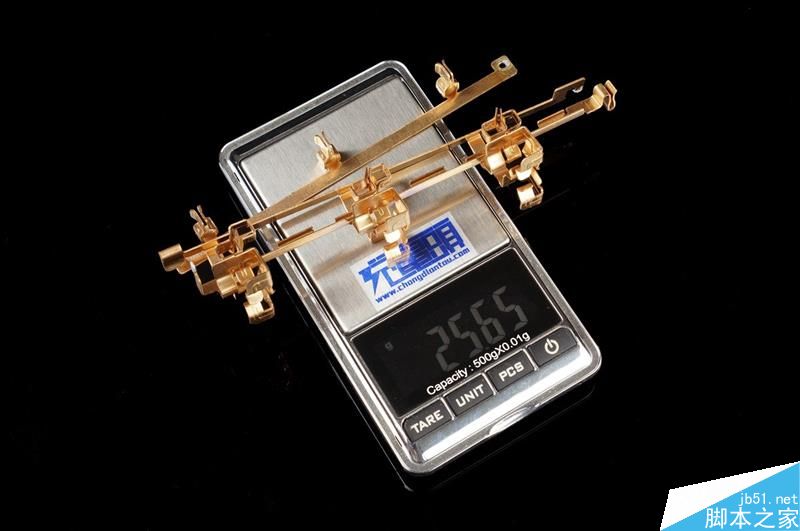

三根一体铜条重量为25.65g。

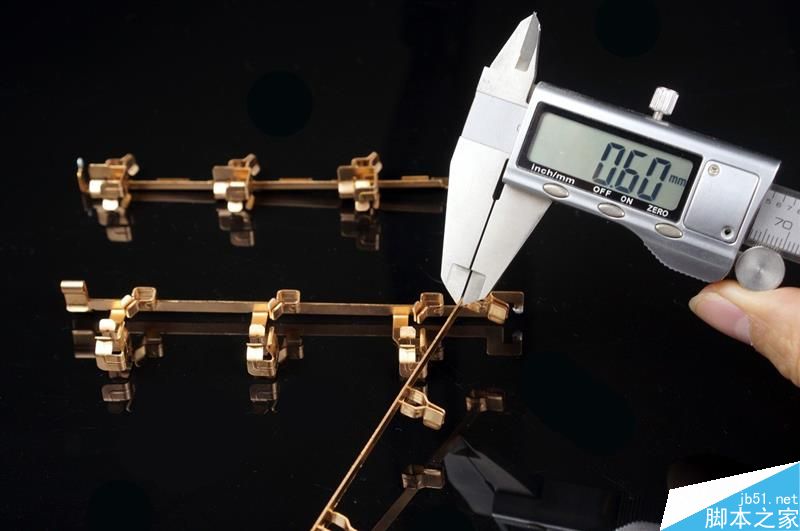

一体铜条厚度为：0.6mm、0.6mm、0.6mm，三根都是0.6mm。

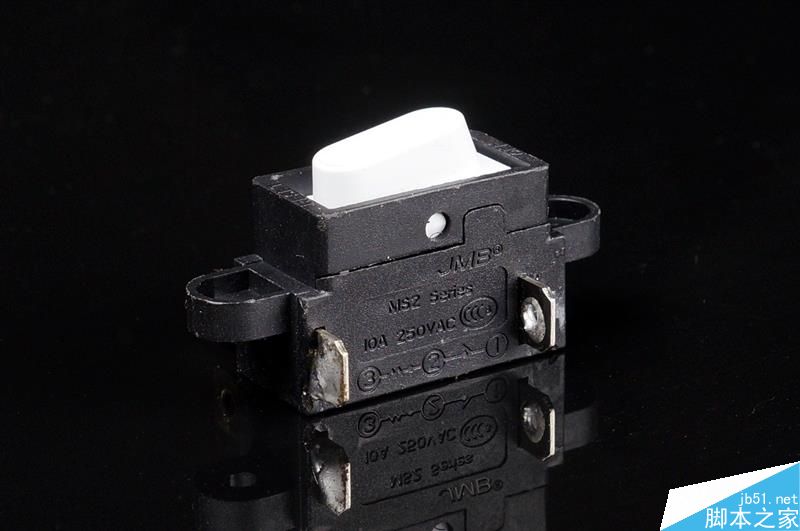

开关模块来自JMB乔日电业，内置LED通电指示灯与10A过流保护功能，友商小米也是使用这个开关模块（定制款）。

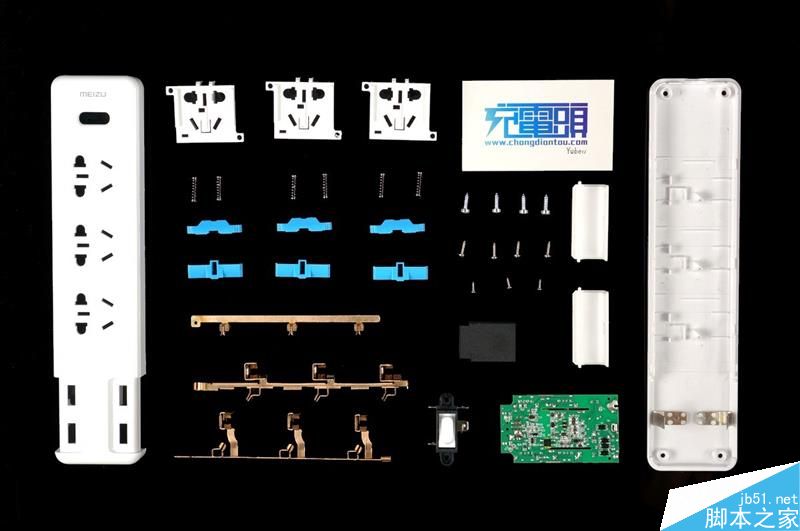

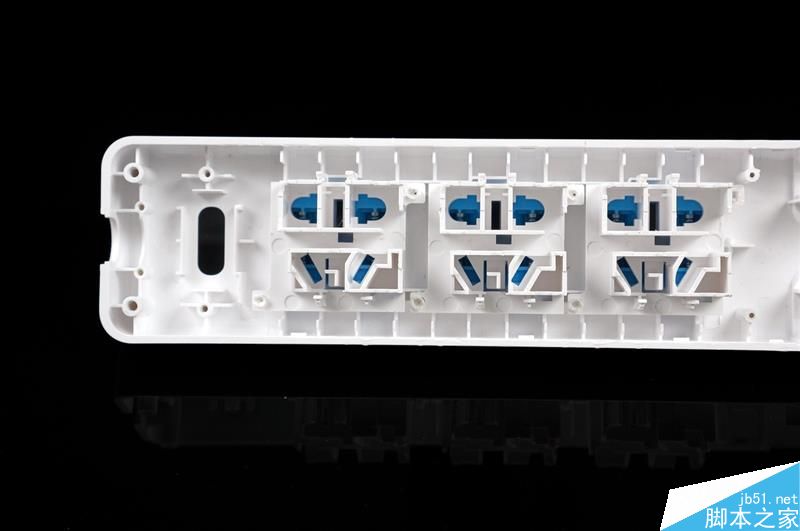

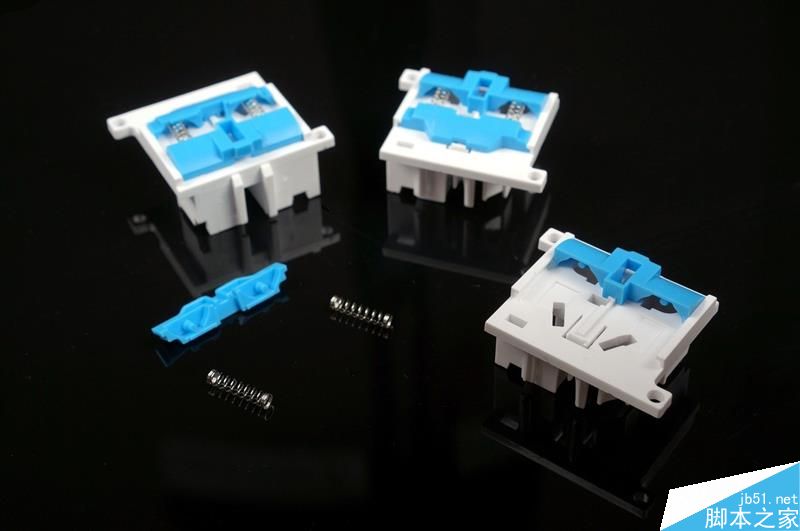

去掉所有部件可以看到，舱体设计成独立模块，通过热熔胶柱的方式固定。

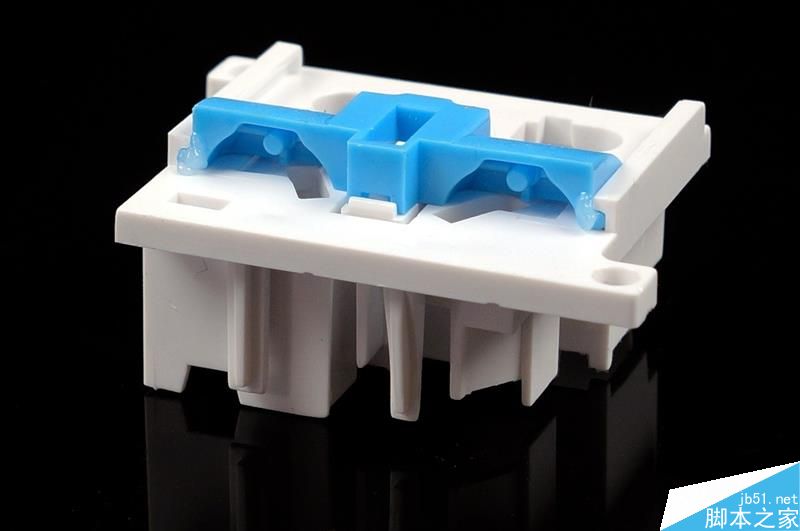

蓝色的保护门隔板通过两根弹簧互相顶住来关闭舱门阻隔外物。
舱门上有导轨滑槽来固定隔板，可以看到槽体内抹涂了润滑脂。

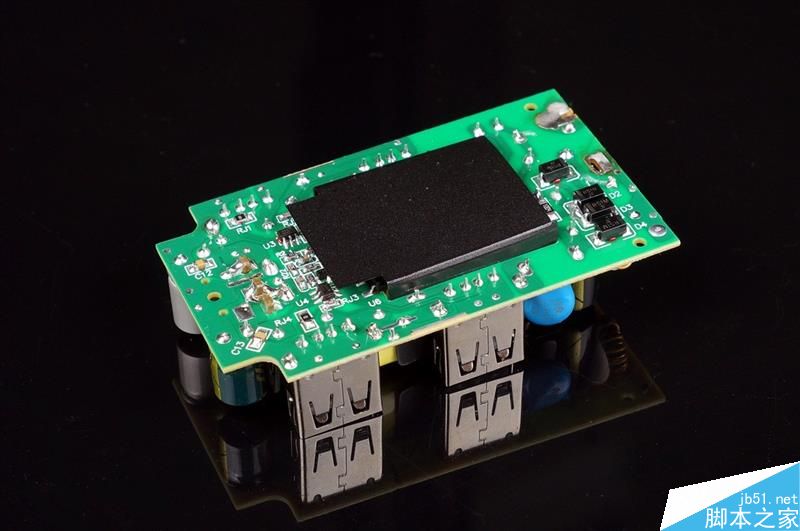

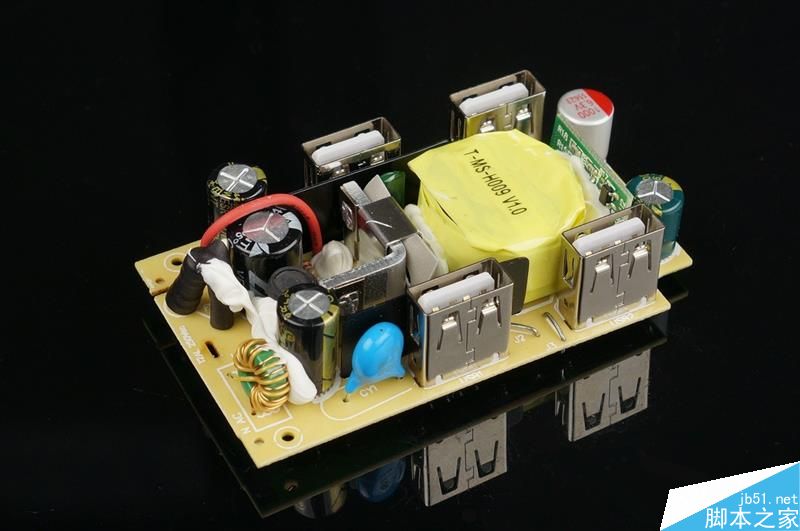

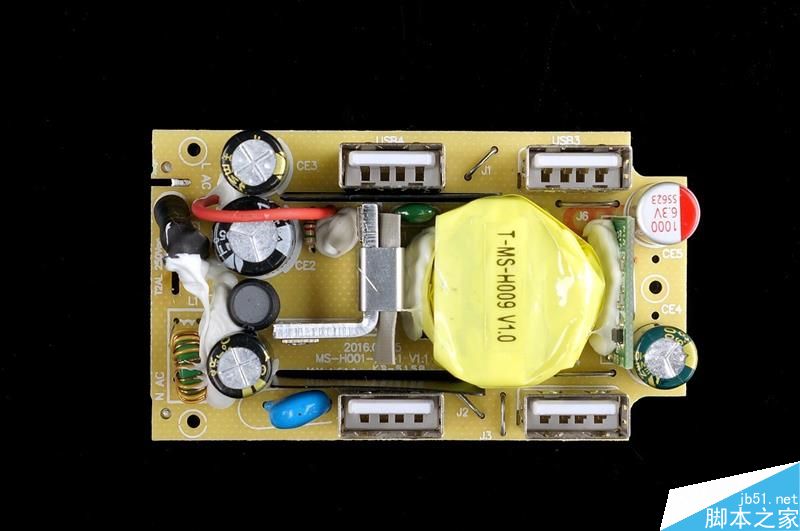

USB模块直插元件面一。
USB模块直插元件面二。

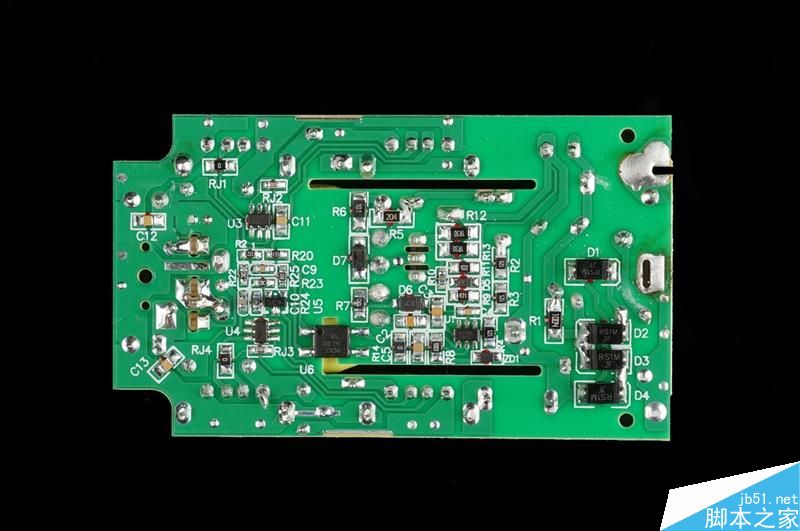

USB模块贴片元件面一。
USB模块贴片元件面二。（去掉黑色高低压隔离胶版）

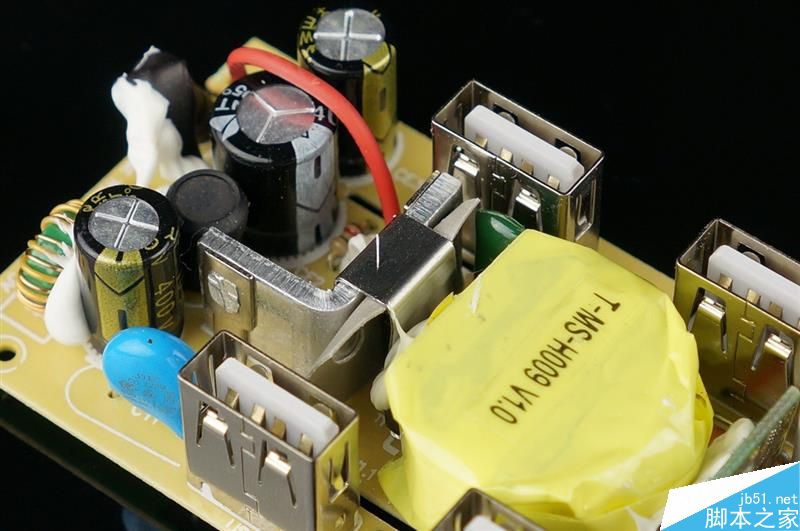

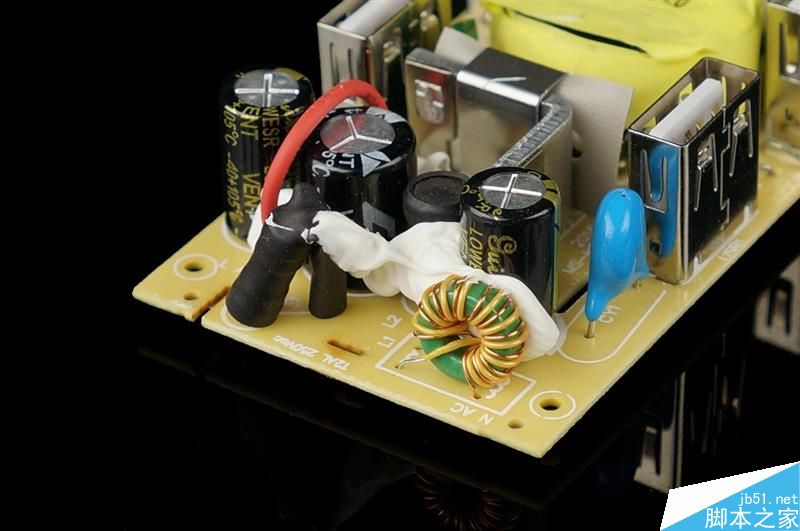

输入端的保险丝套皮可以避免意外炸裂发生明火防止短路和拉弧，共模电感、Y电容，滤波方面一共使用了三颗电解电容，分别是两颗400V10uF + 一颗400V15uF。

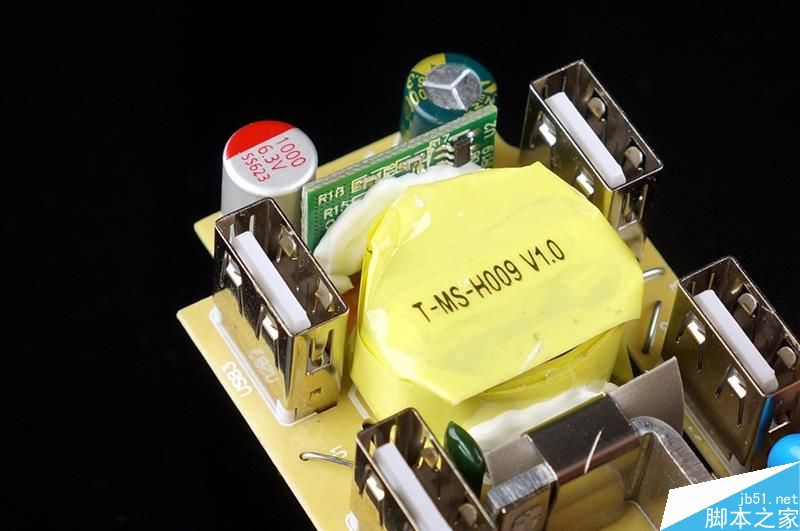

变压器编号：T-MS-H009 V1.0，变压器旁边可以看到有一小块插板PCB，等下我们焊接拆出来继续看。

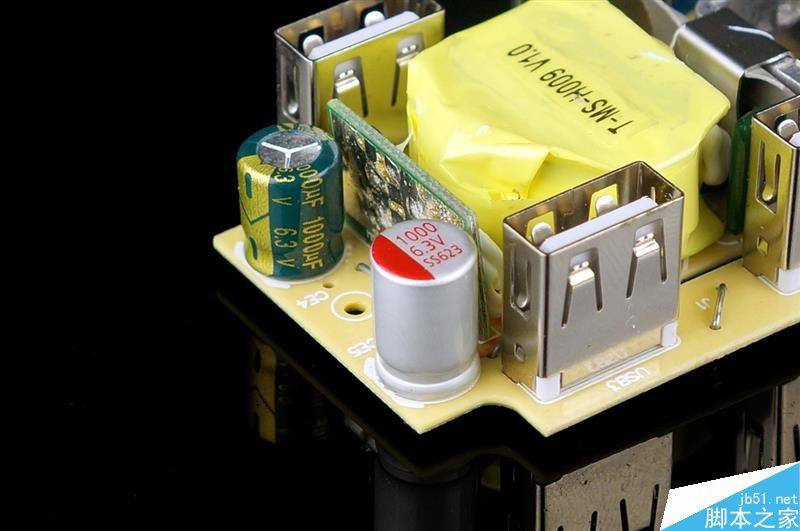

5V输出端使用了一颗6.3V1000uF固态电容 + 一颗6.3V1000uF电解电容作滤波。
开关管用弹片与散热器夹在一起，中间带有一片导热胶增加接触面。

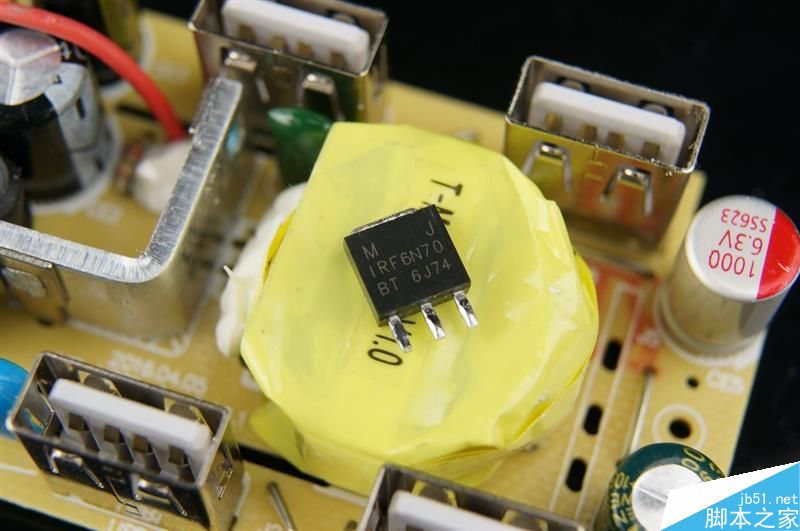

立泰IRF6N70开关管

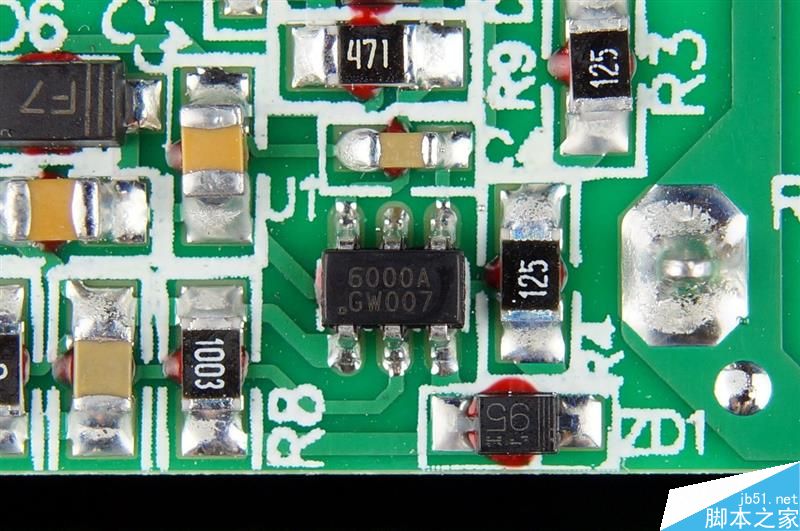

丝印6000A GW007 初级PWM芯片。

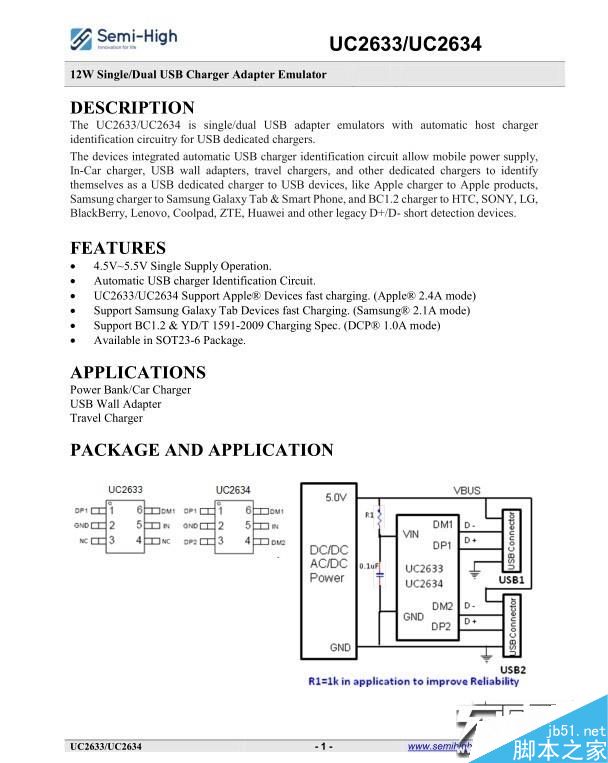

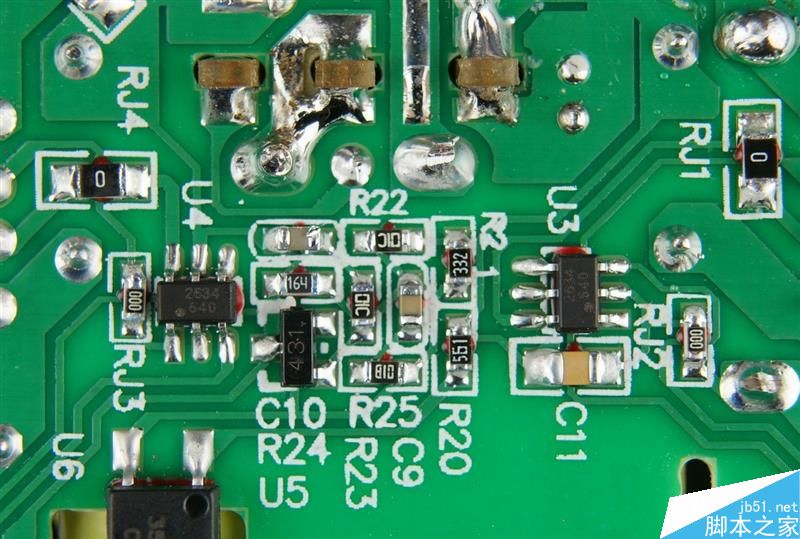

使用了2颗UC2634只能识别芯片，每颗可以提供两路USB自动识别功能，也就是四路USB全带自动识别。

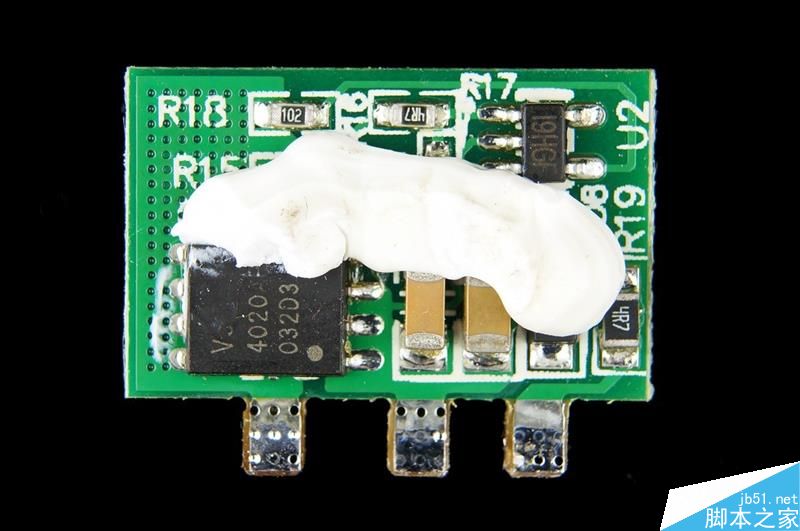

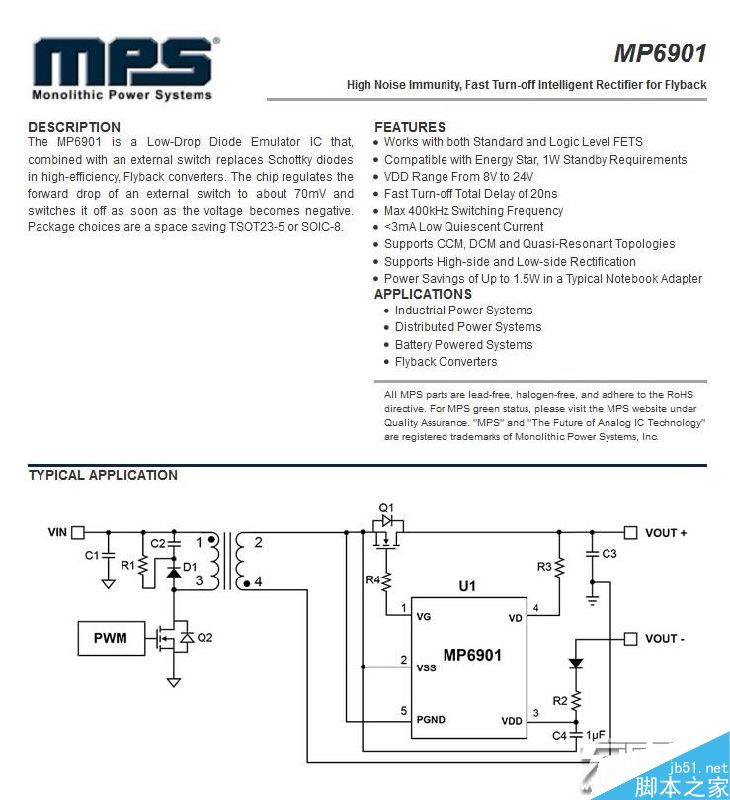

插片小板拆下来了，右上角丝印I9HGF的是来自MPS的MP6901同步整流控制芯片，下面丝印4020A的是VS低阻MOS管。

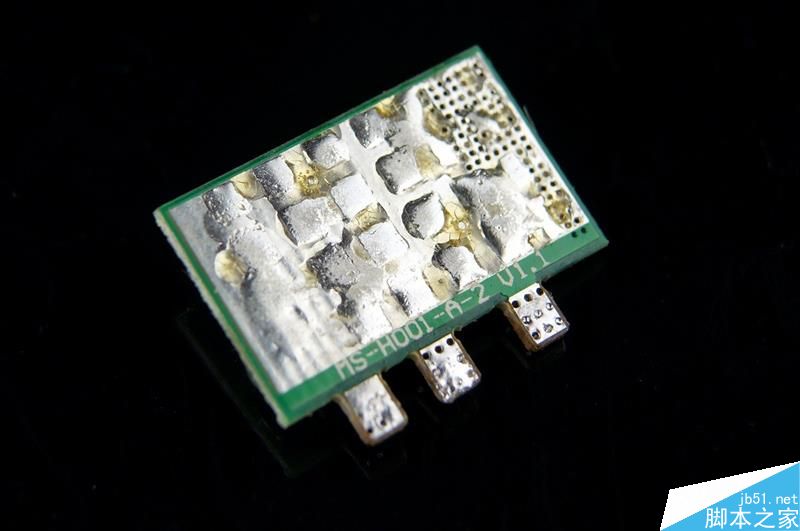

插片小板背面过孔敷锡，加强散热。
其他测试：

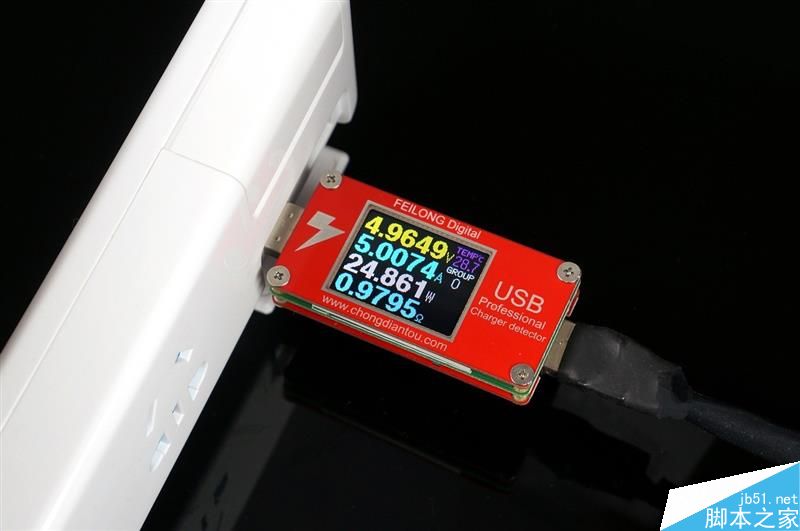

输出性能简测：全局限流机制，单口输出性能超越5A，电压仍然有4.96V，性能不错。

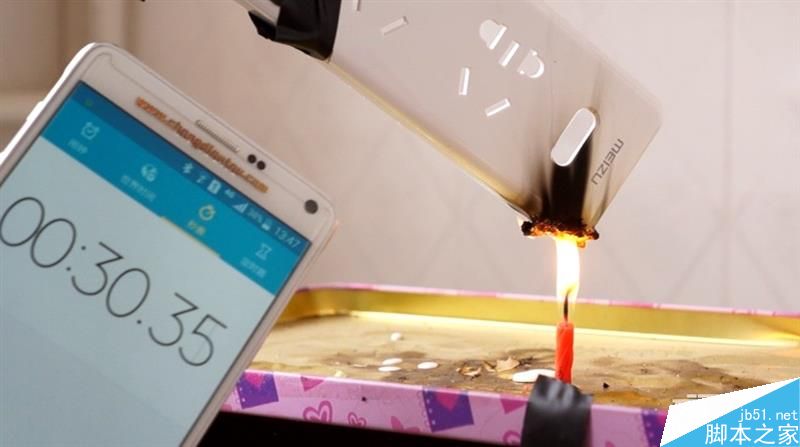

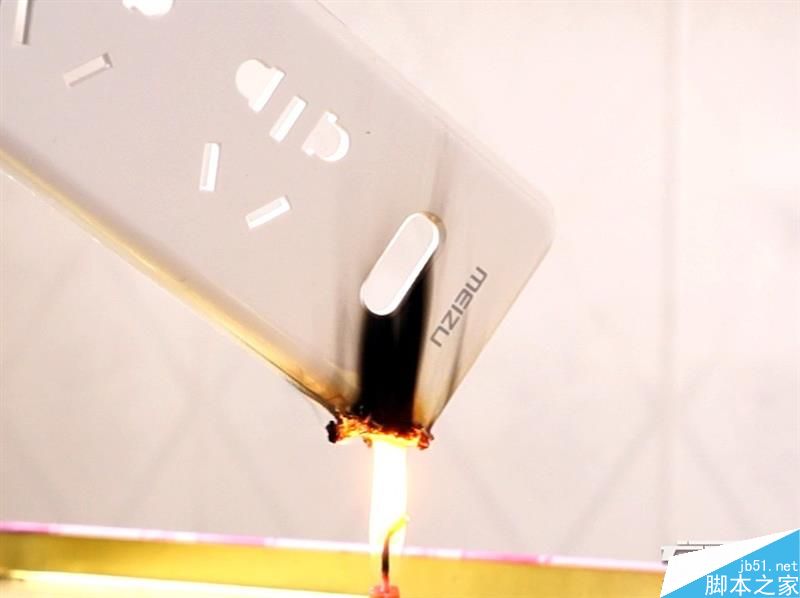

明火燃烧测试。
整个燃烧过程中，插线板只出现了非常微小的火焰。

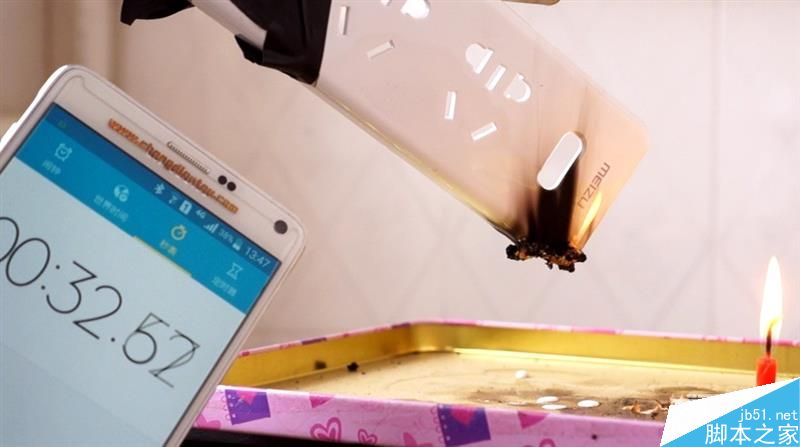

明火燃烧30秒后，移开火源插线板未见继续燃烧立刻熄灭，阻燃性非常不错。
拆解总结：
魅族PS01桌面多功能USB插线板拆解完毕，整个插线板晶莹剔透得益于全白钢琴漆工艺，配置了三个2+3AC插孔与四个USB输出口。
其中USB输出口 使用了隐藏式设计，左右两个带回弹力度的舱门可以翻开/闭合起来，按需打开也有一定防尘效果，四个USB孔使用了两颗UC2634智能识别IC，达到四口全智能识别。
船型翘板开关自带LED通电显示与过流保护功能，使用了一体铜条设计，三根铜条厚度都为0.6mm，输出使用了MPS同步整流方案，最大输出 能力超过5A性能强大，在5A输出时电压仍然可以保持4.96V这个可用电压。
模块式的儿童安全保护门、USB舱门回弹弹片抹涂有润滑脂可见细节上处处用心，PC材质的壳体在30秒明火燃烧测试，火源移开后壳体亦没出现明火阻燃性能十分不错。
所有测试下来，魅族桌面多功能USB插线板颜值高做工不错性能强大，魅族为了攻占消费者桌面位置实在是不为余力。
