USB接口以其方便开放的优势广受欢迎，所以众多电子产品都采用了USB的充电方式。网友们经常会遇到同时为几个电子产品充电而单个充电器只有一个输出导致插线板占满的窘境，外出时候要带多个充电器尤其不方便。双口充电器体积和输出功率上非常均衡，在实际使用中有很好的使用体验。小米最近推出了双口QC3.0充电器，体积小巧，可折叠式插脚设计，两个输出口都支持QC3.0输出规格，最高可输出18W，还支持苹果设备的快充规格，可为iPad全速充电。这款型号为CDQ03ZM。

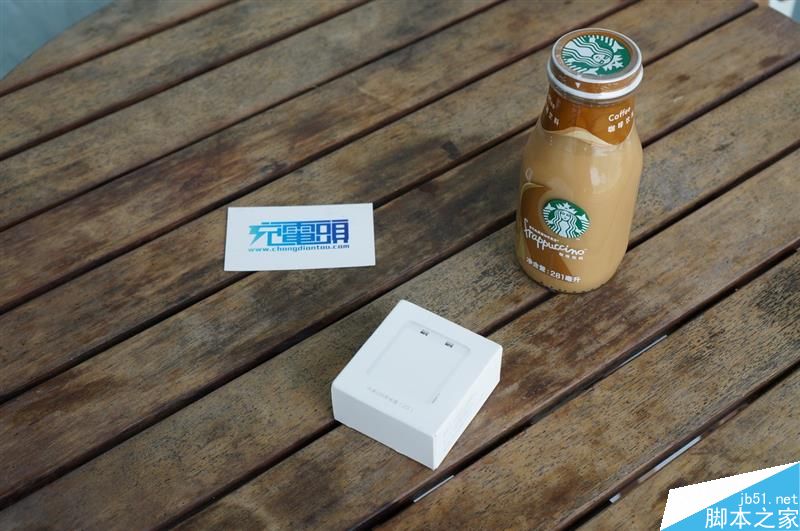

白盒小盒，正面一个简图，知道里面是那种产品。

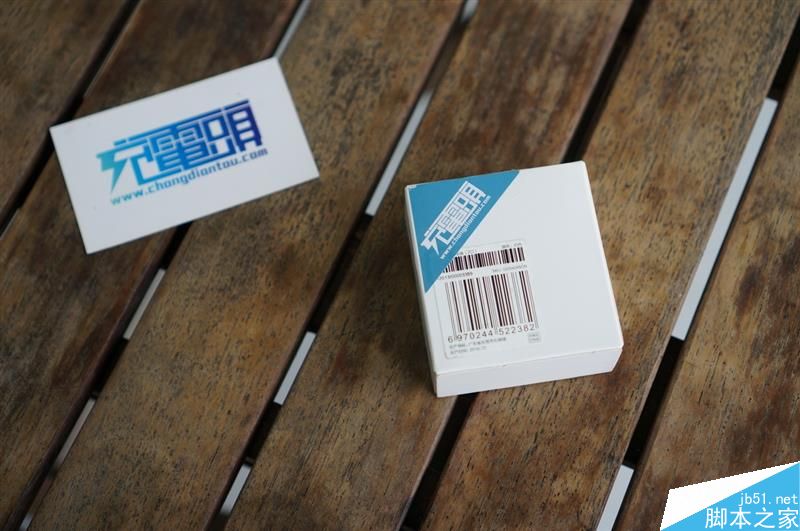

背面一个条码标。

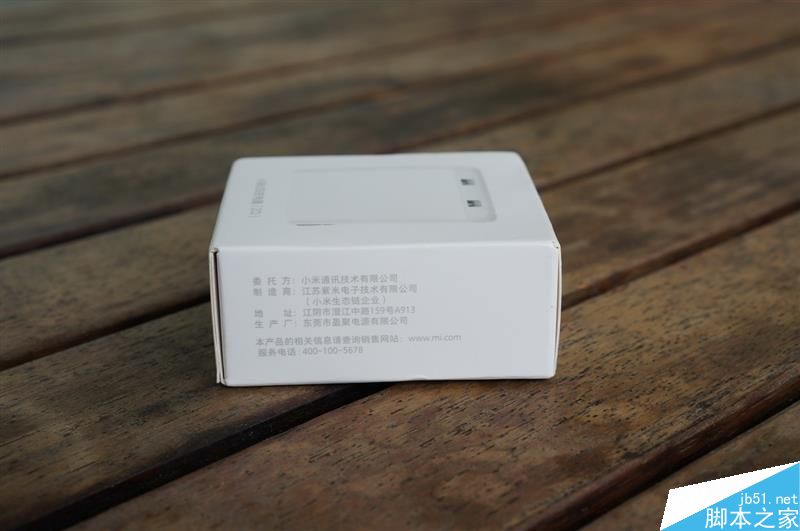

侧面是是生产商资料，看到制造商是紫米，东莞盈聚的工厂。

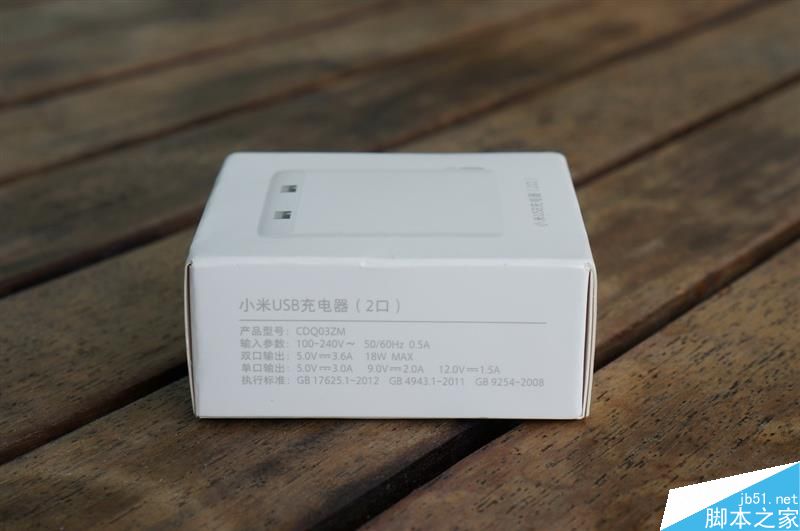

另外一侧，小米USB充电器（2口），型号CDQ03ZM， 规格参数，双口输出是5V3.6A 18W，单口5V3A 9V2A 12V1.5A。

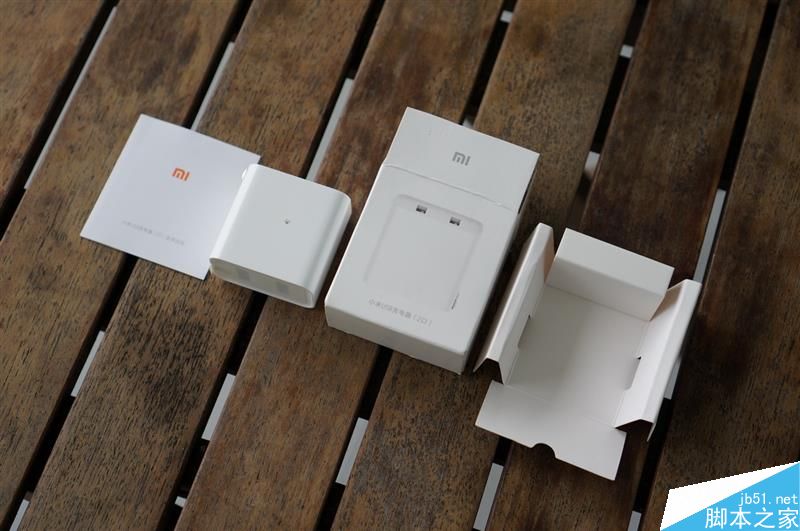

全部物品，一个说明书，卡托保护，一个电源。
可以折叠的插脚。

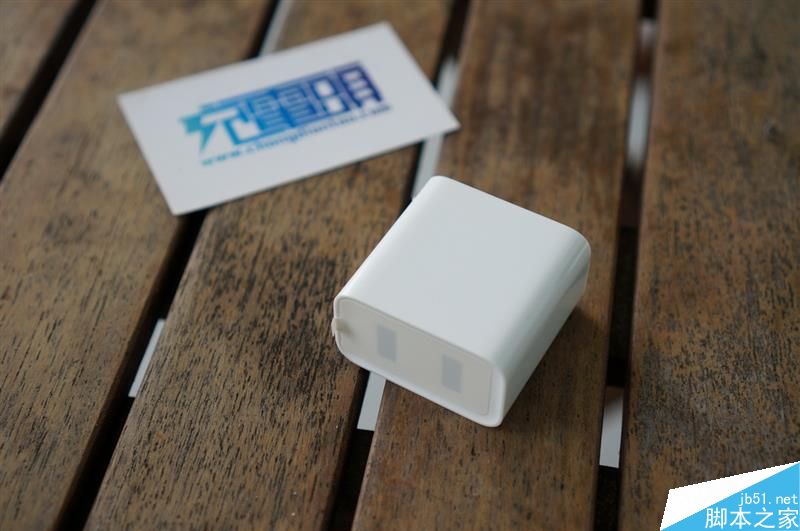

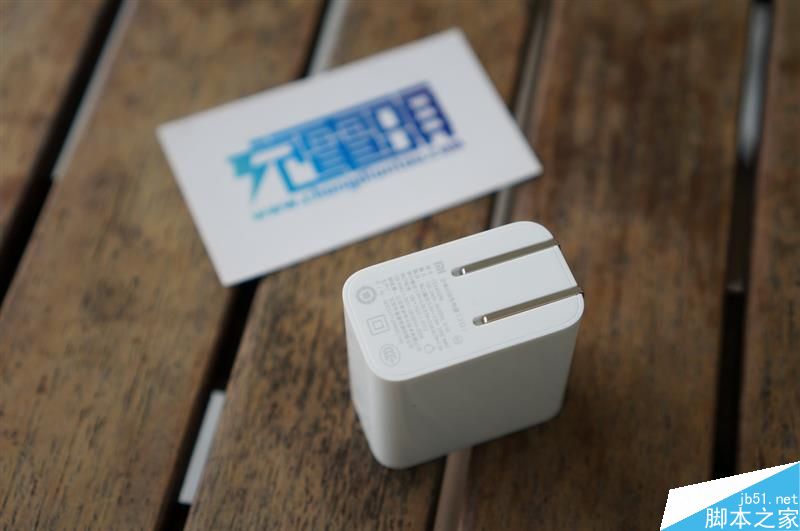

接近正方形，USB有防尘贴。

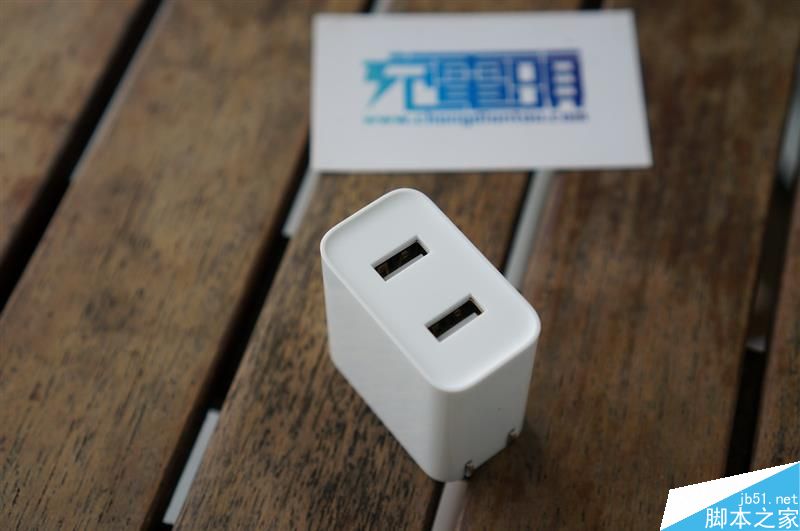

两个USB-A输出口。

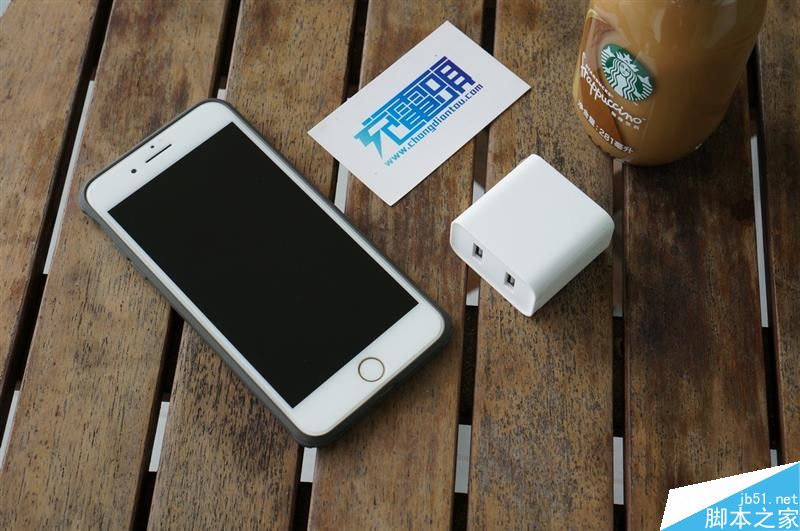

体积看起来不大，跟iphone 7 Plus对比。

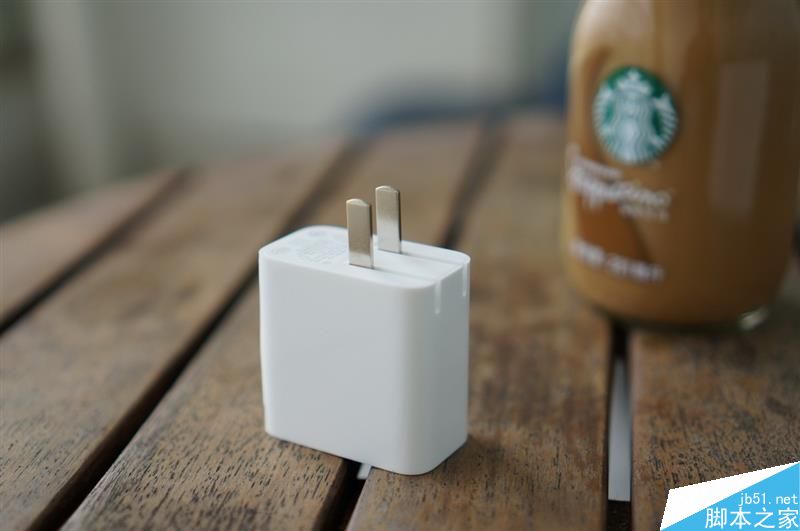

国标插脚，折叠的很方便。

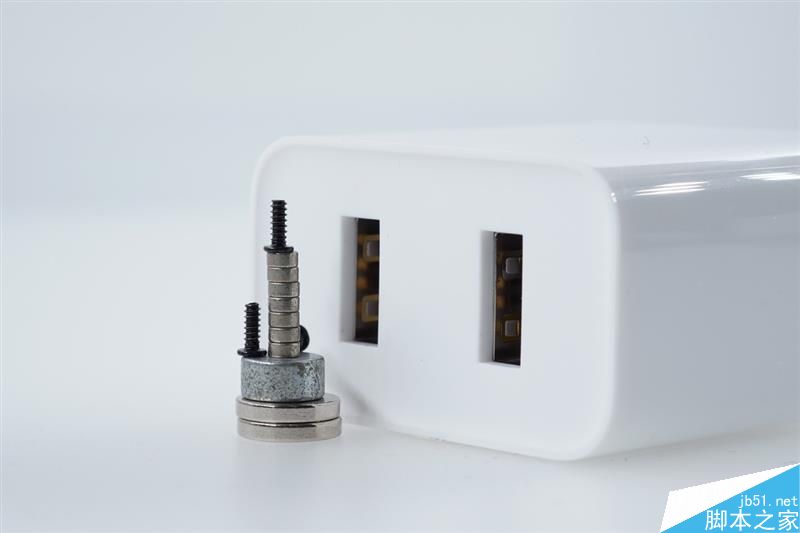

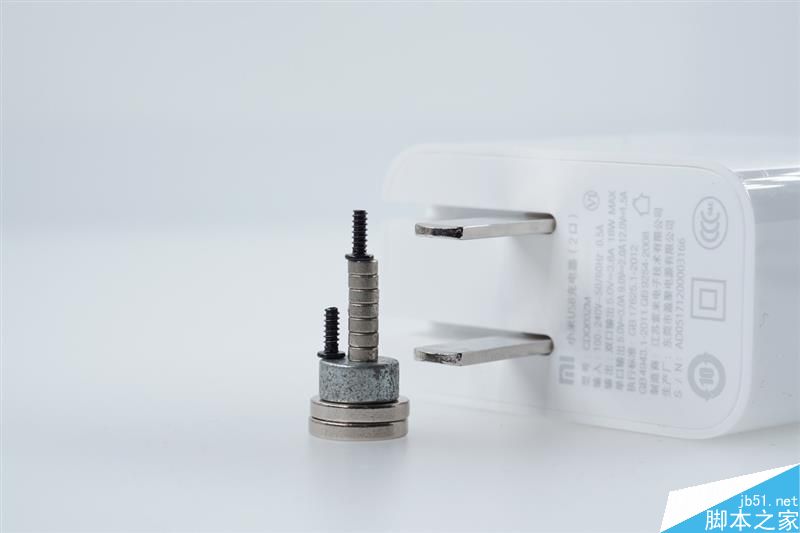

插脚不能磁吸。
母座也不能磁吸。

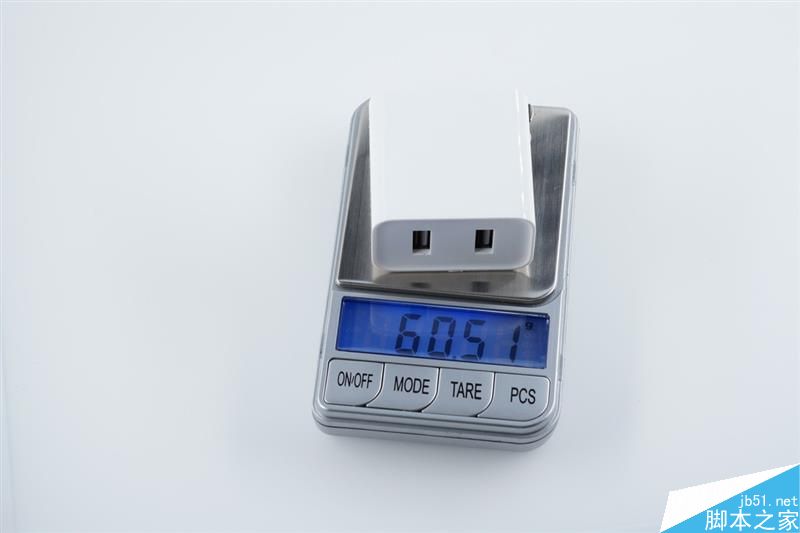

电源净重约60g。

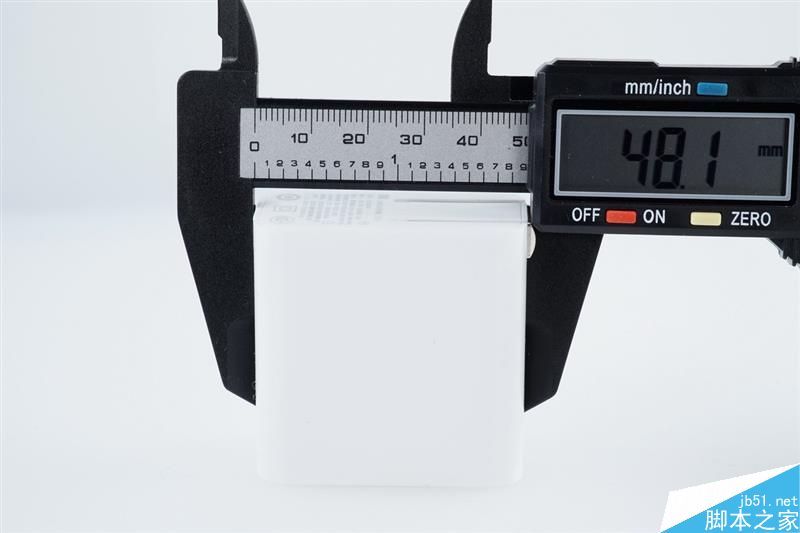

三围 宽度48mm。

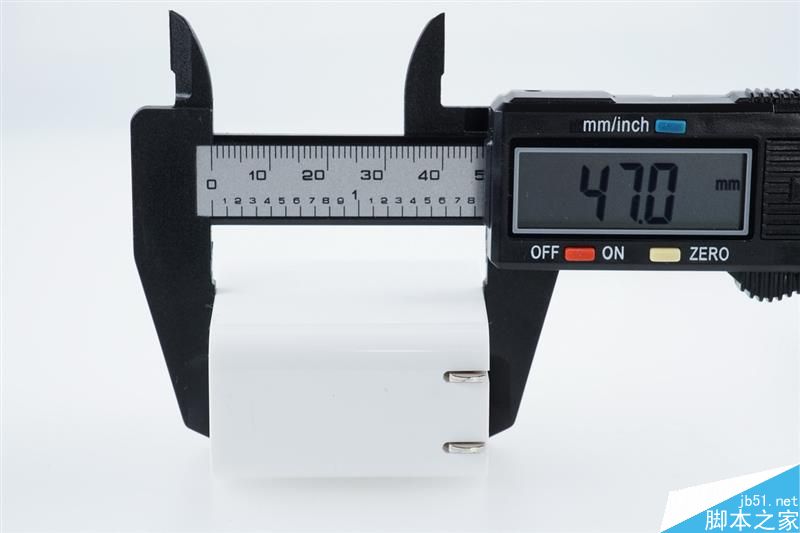

长度47mm。

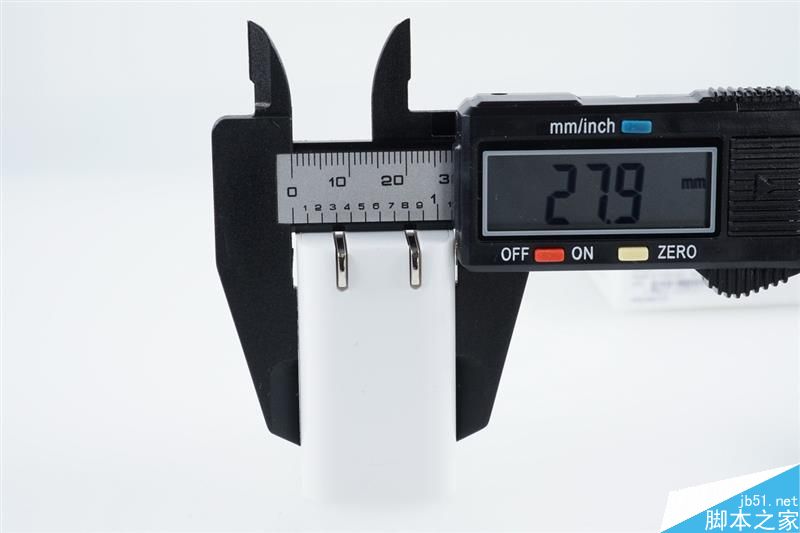

厚度27.9mm。

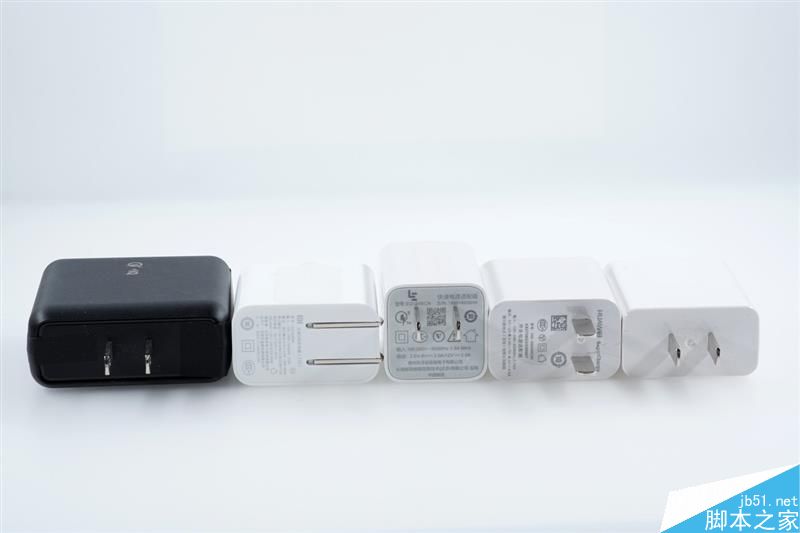

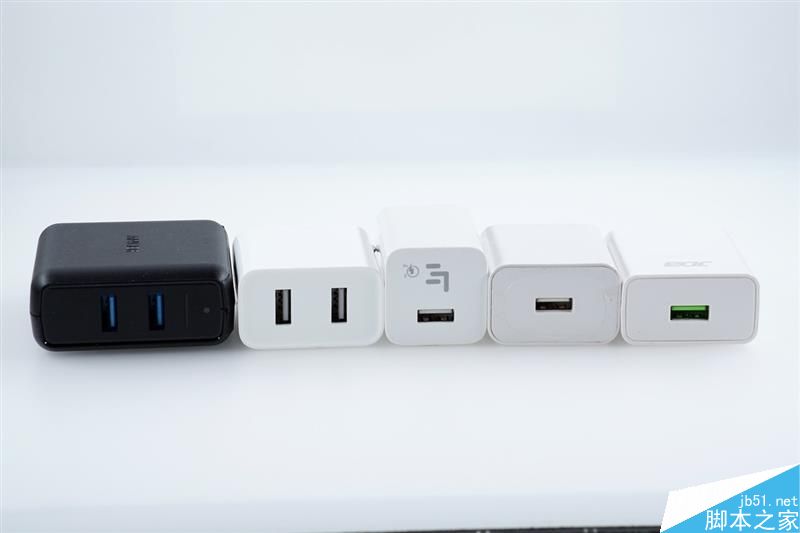

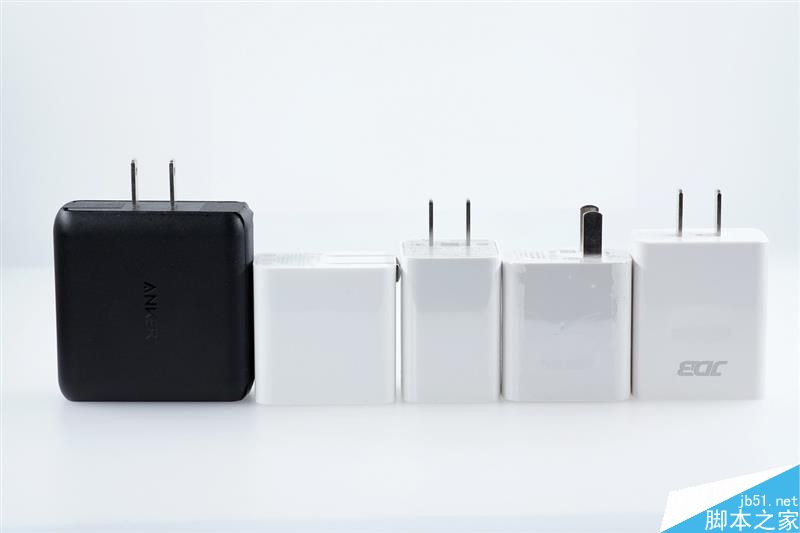

几个热门电源体积对比，左起 anker A2025 双口QC3.0，小米双口，乐视QC3.0单口，华为超级快充，jdb 七合一单口。
插脚这面。
输出口这面。

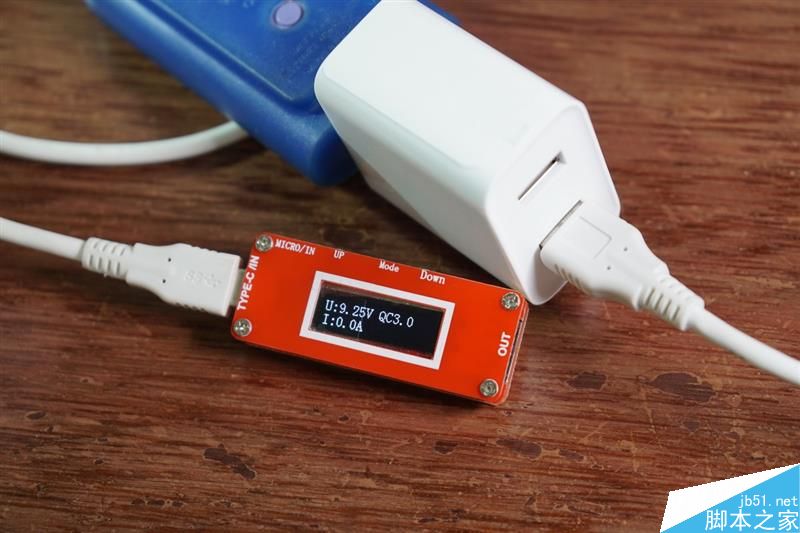

插入诱骗器，显示是QC3.0电源，两个口都是一样QC3.0。

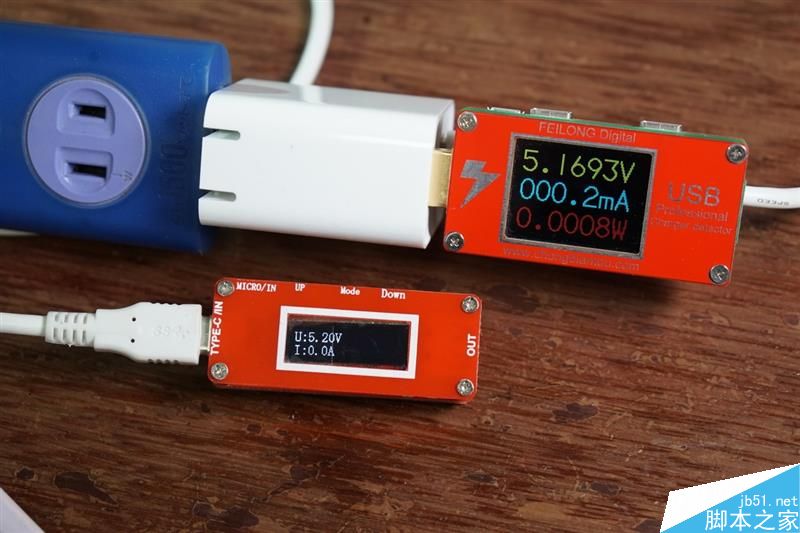

另外一个口插入飞龙表，本来诱骗出来的9V立即变成5V，两个口都是5V。

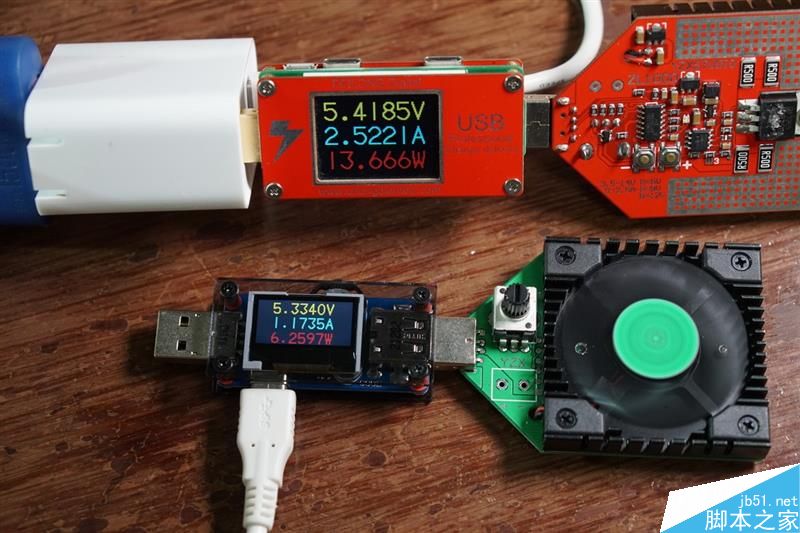

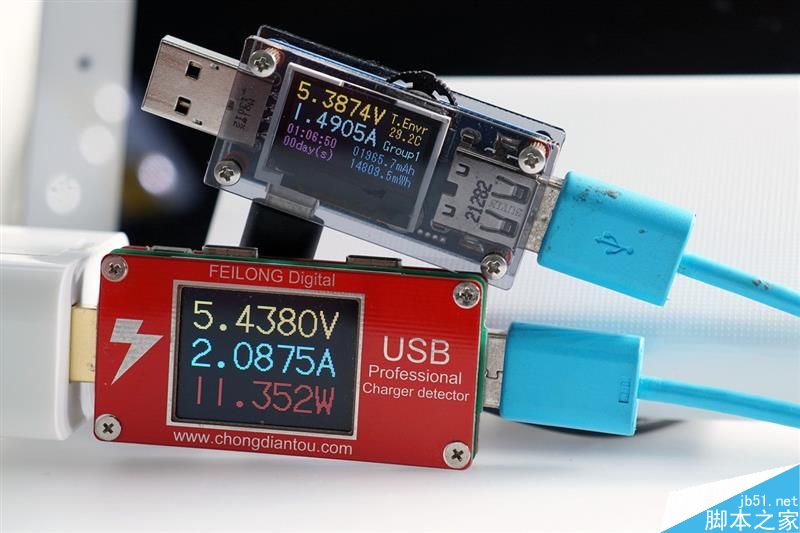

两个口一起输出的极限接近19W，线补挺高的，达到了5.41V。

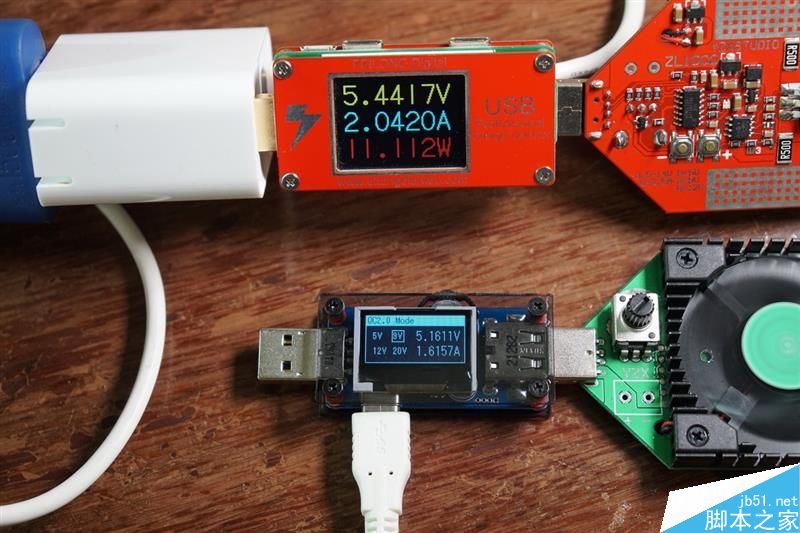

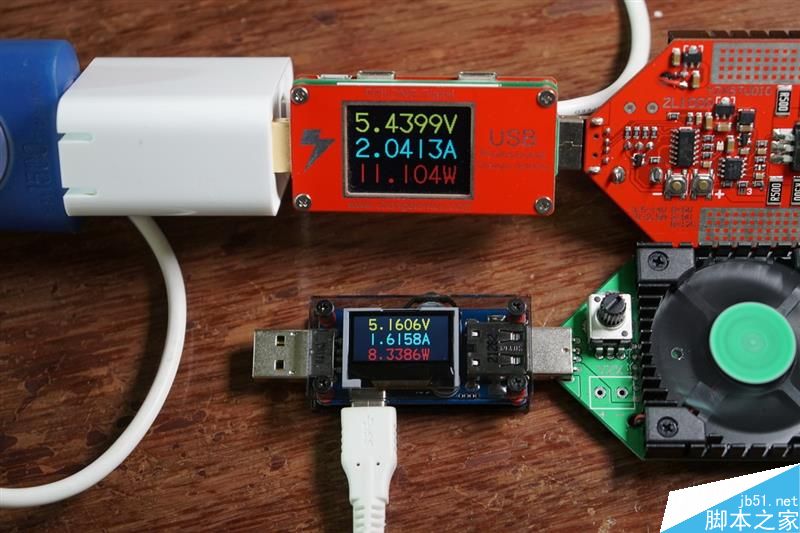

调整负载，一个口2A，一个口1.6A，再往上调会统一保护，全部没有输出。
接神童表诱骗，发现两个口都有插入的情况下是诱骗不到QC电压的。

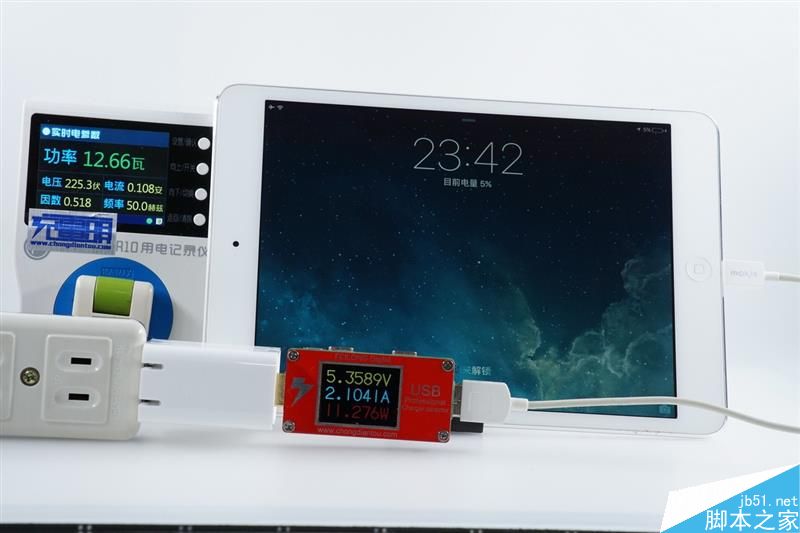

充iPad mini2 两个口都可以满速2.1A。

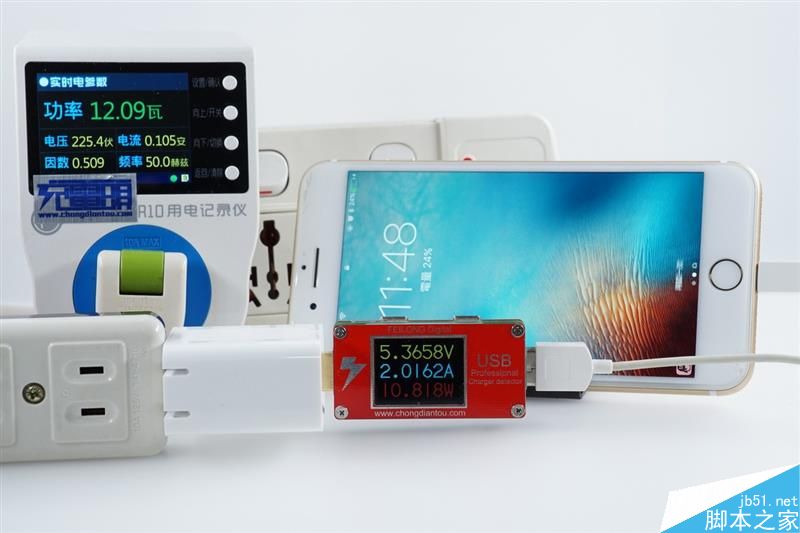

得益于强大的线补，iPhone 7 Plus也可以长时间保持2A的快充，也是手机的最大输入了，手机端已经限流。

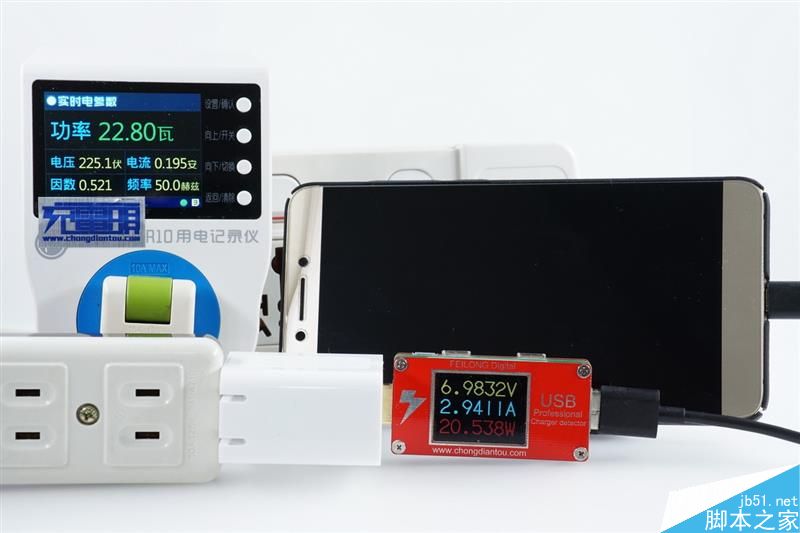

乐视max2 6.98V 2.94A，功率达到了20.53W，虽然没有达到手机的最大输入24W，但也非常快了。

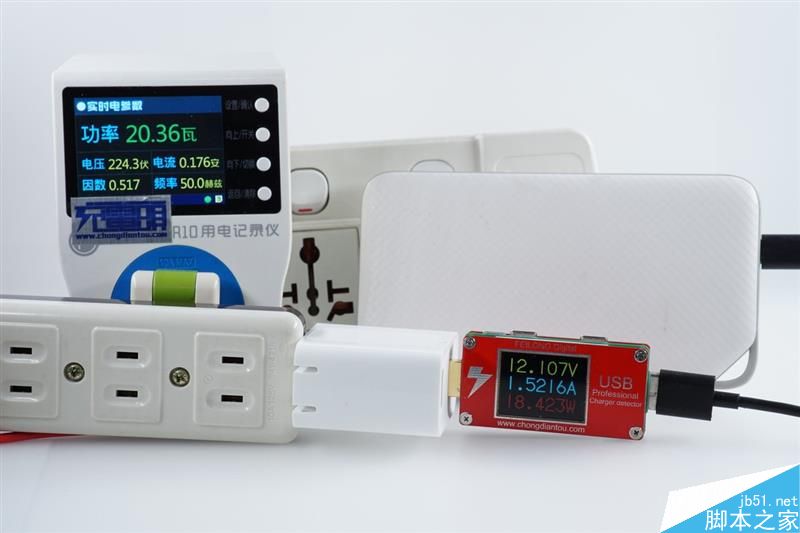

充移动电源测试，荣耀快充版 12.1V 1.52A 18.42W。

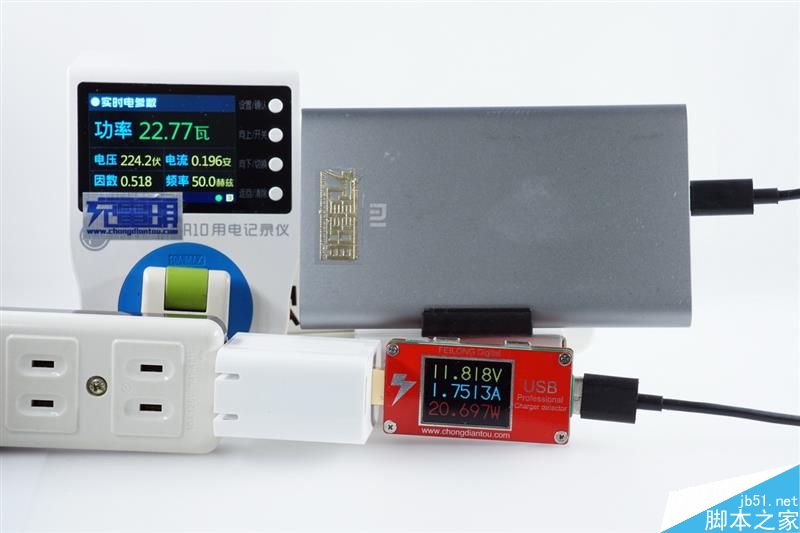

小米高配版， 11.81V /1.75A =20.69W。

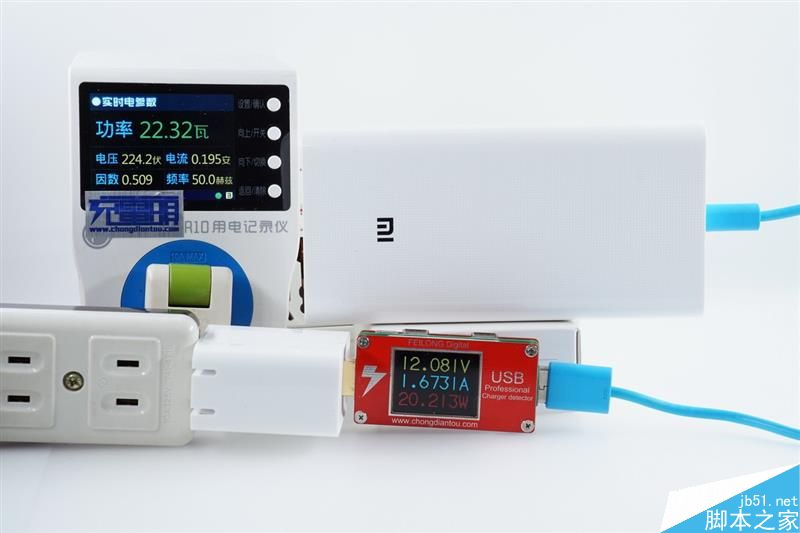

小米2 20000mAh 12.08V /1.67A =20.21W。

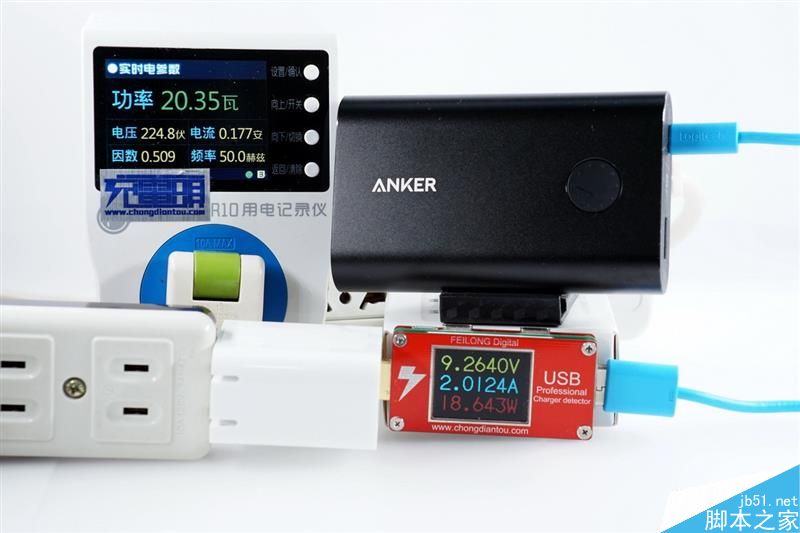

Anker QC2.0三节板 9.26V/2.01A =18.64W

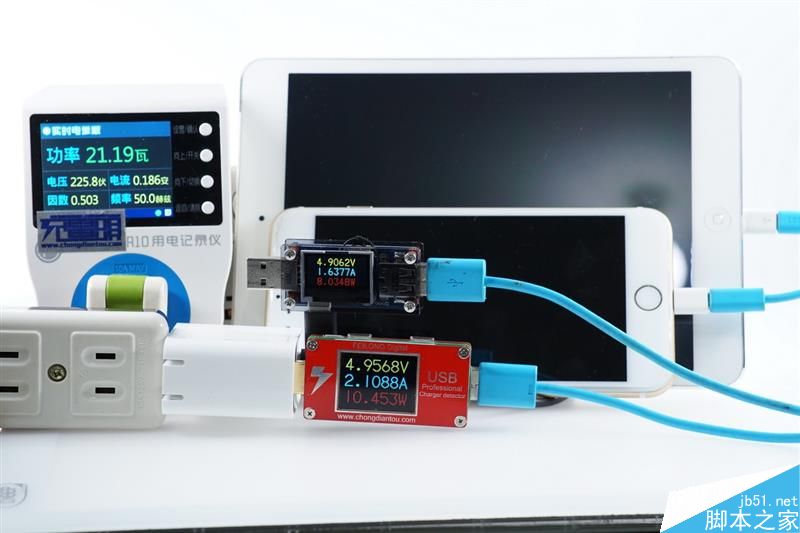

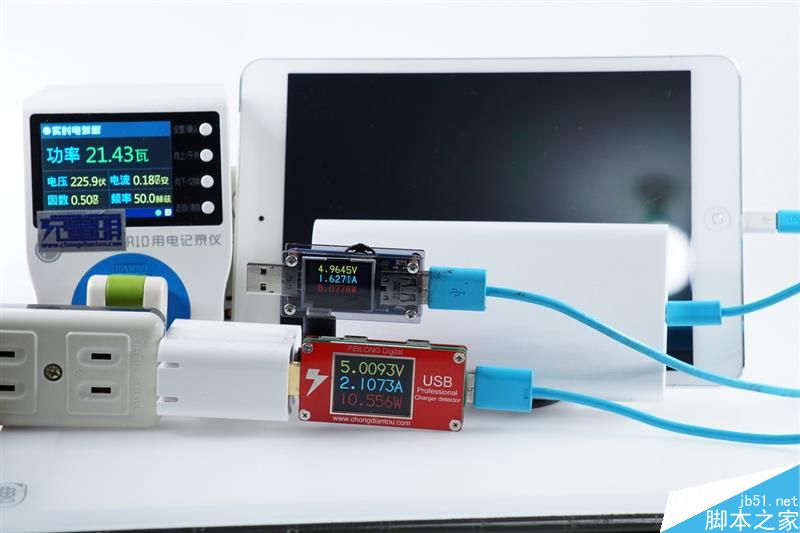

同时充iPad mini2 iPhone 7 Plus，iPad保持了2.1A，手机只有1.67A 电压没有了线补，到了5V以下，可以看到功率限制在18.5W。
同时充iPad mini2 +小米2 20000mAh，iPad2.1A， 小米2移动电源 2.96V 1.62A，看来双口同时输出是限制在18W了，而且没有了线补。
同时充iPad mini2 +小米2 20000mAh 一小时6分钟，这个功率一直在跑，都是大容量的用电器，然后用热成像探测温度。

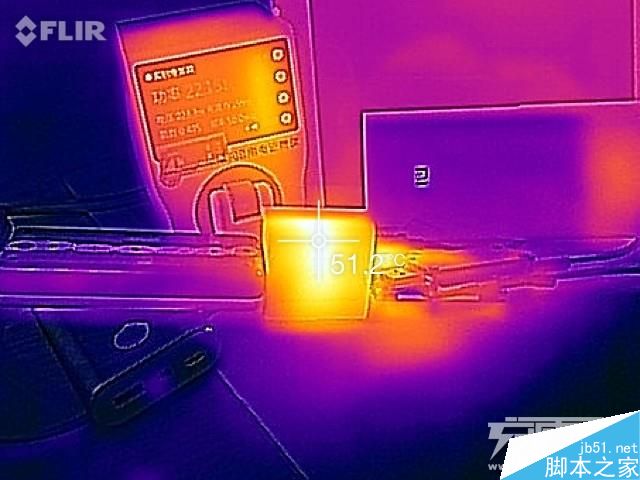

热成像仪温度分布，电源最高温度51.2°，温度控制的还算可以，环境温度是19度，没加辅助散热。

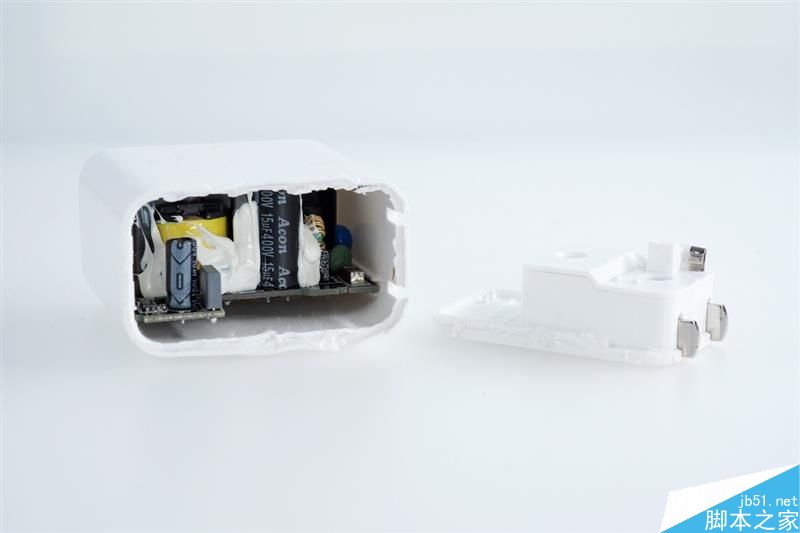

超音波焊接，直接敲开。

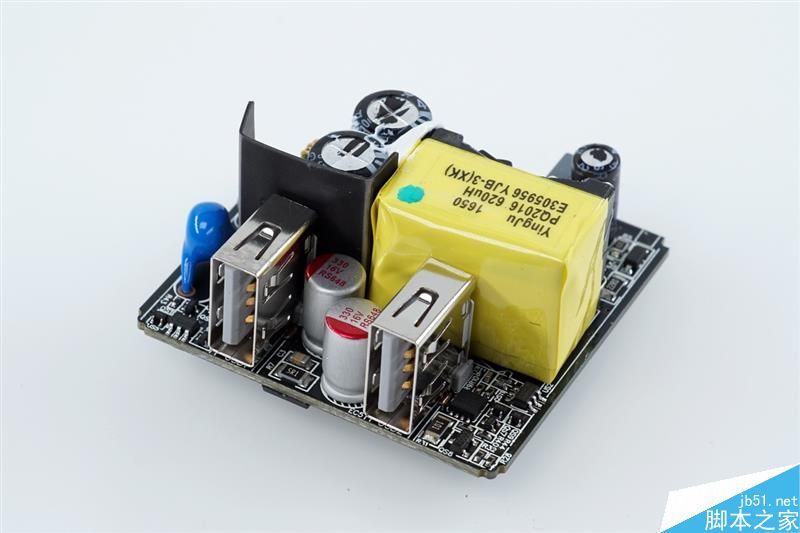

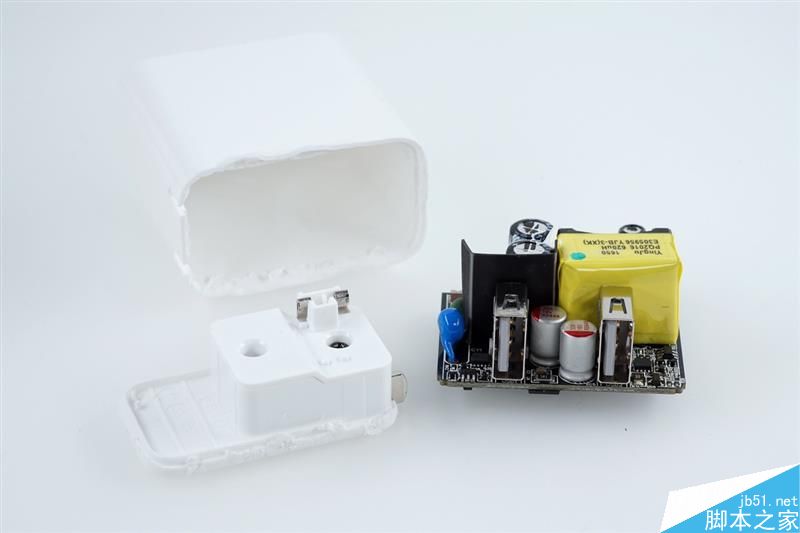

里面PCB取出来。

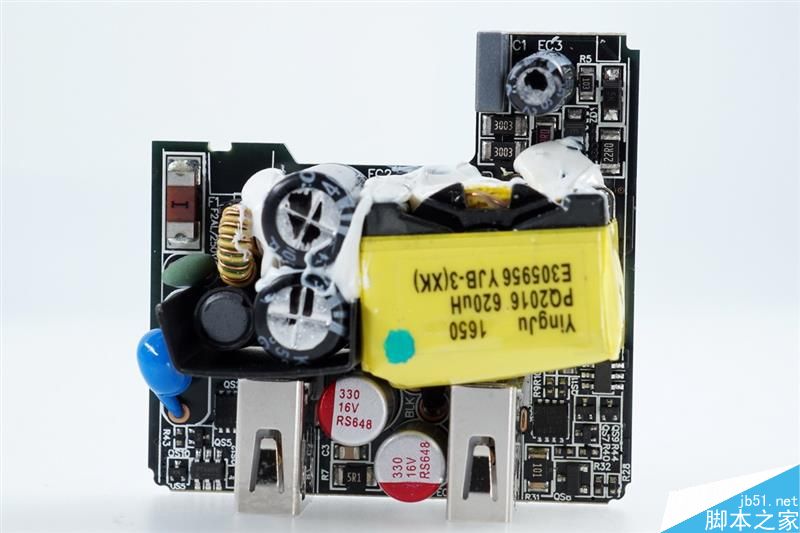

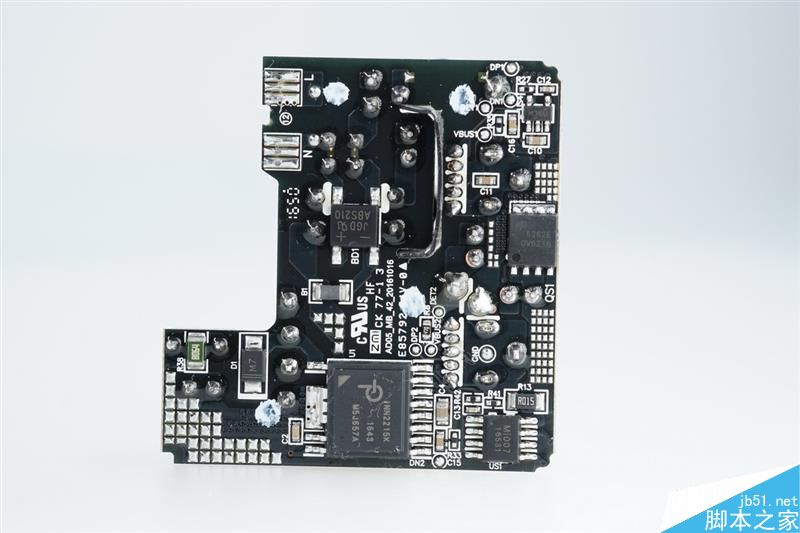

不同面。
缺了一块的地方是折叠插脚。

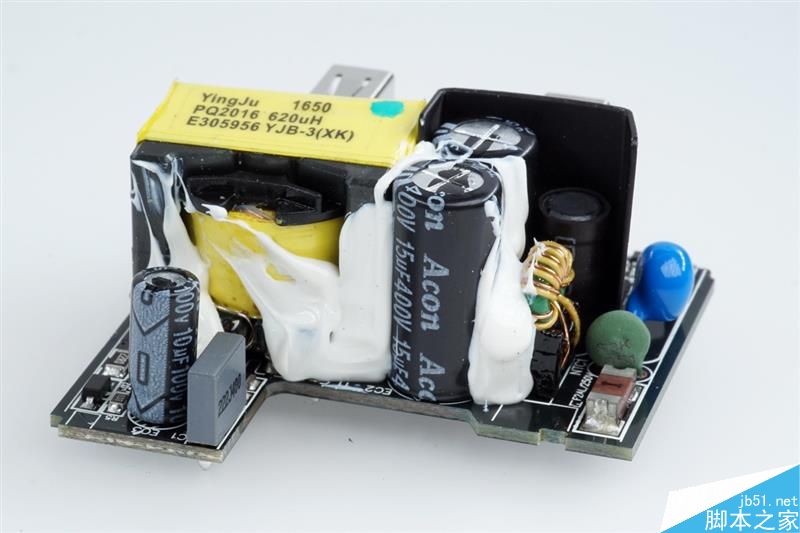

输入有ntc抑制浪涌， 贴片保险丝和共模电感， 高低压绝缘到位，主要位置灌胶。
pi方案 , 初级次级集成，横跨初次级, aon6262e同步整流管 ,过孔和加锡加上散热两颗tpcc8104 负载切换开关， 单口快充输出时 ，MI007检测到空口插入设备时断开后降压至5v后恢复输出，确保安全

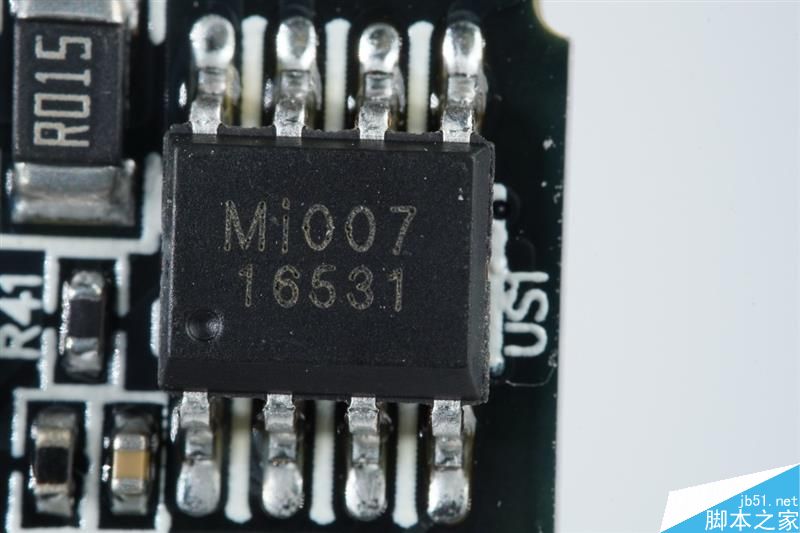

Mi007是一个单片机，检测端口有没有插入 ， 只能有一个口快充， 两个手机同时插入只能5V。

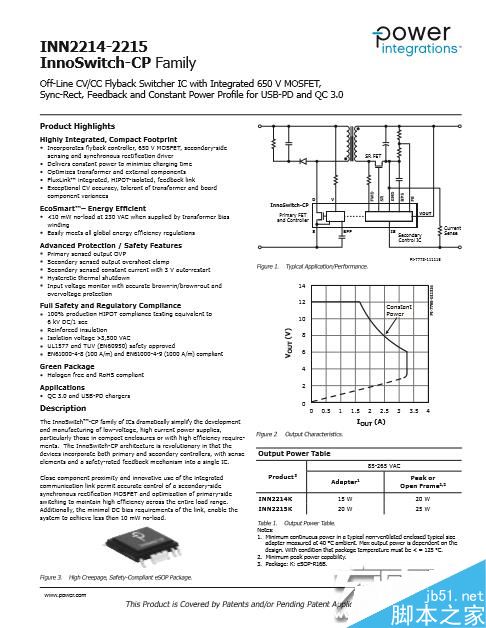

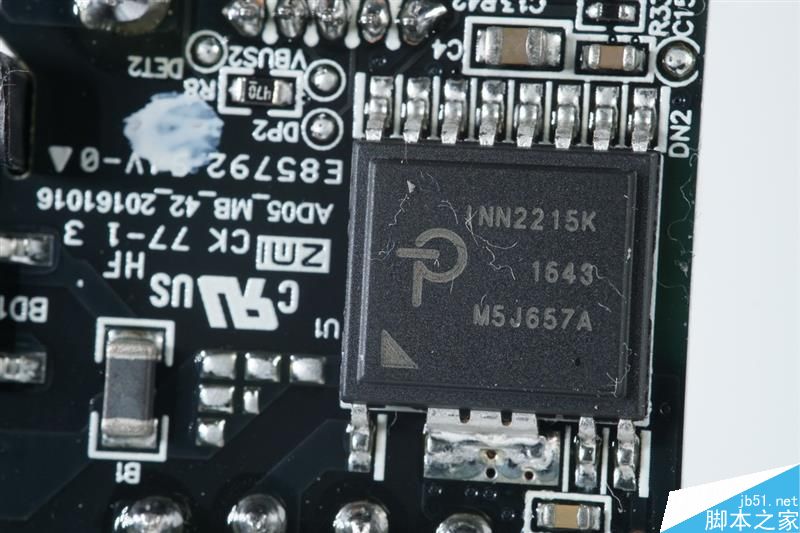

pi 2215K方案 初级次级集成 ，横跨初次级 。
Mi007负责pi IC的反馈, 检测到两口均有设备插入时, 自动将输出电压设定为5V 。

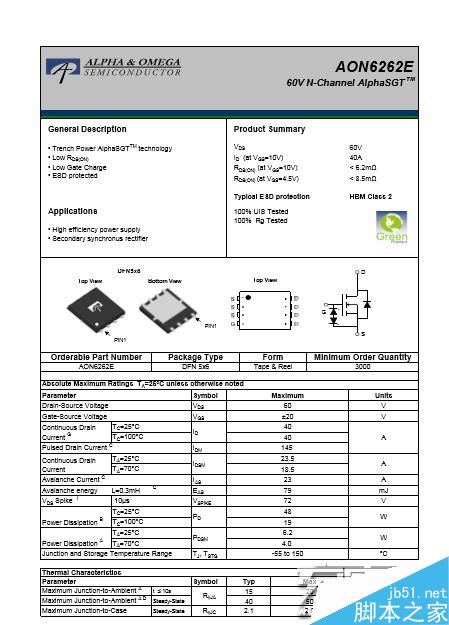

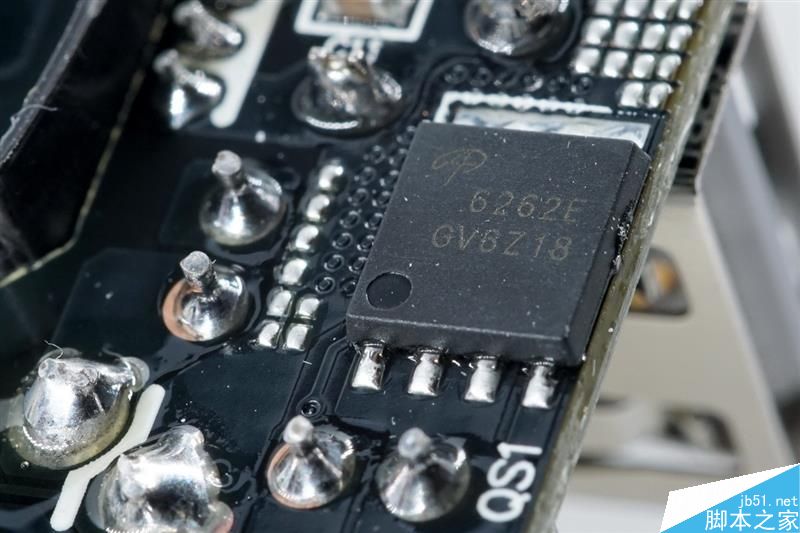

aon6262e同步整流管 。

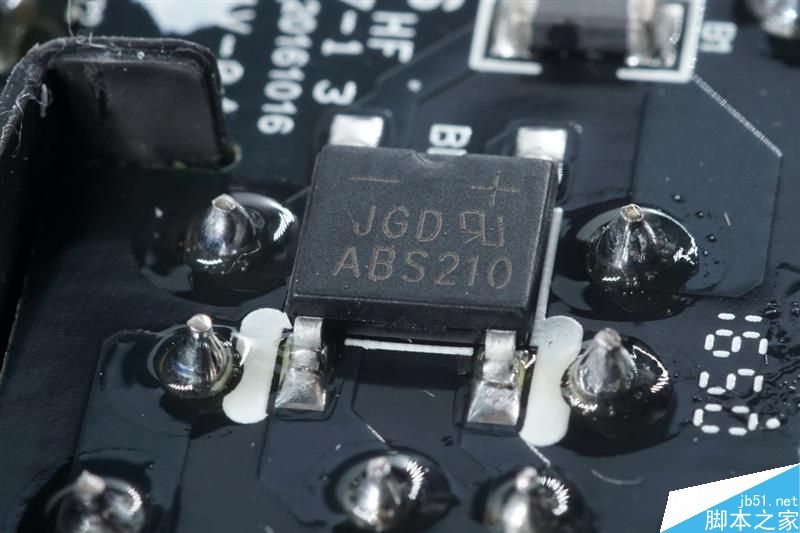

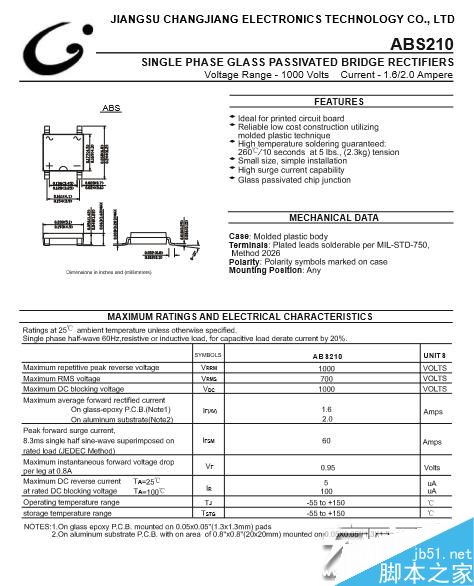

ABS210整流桥。

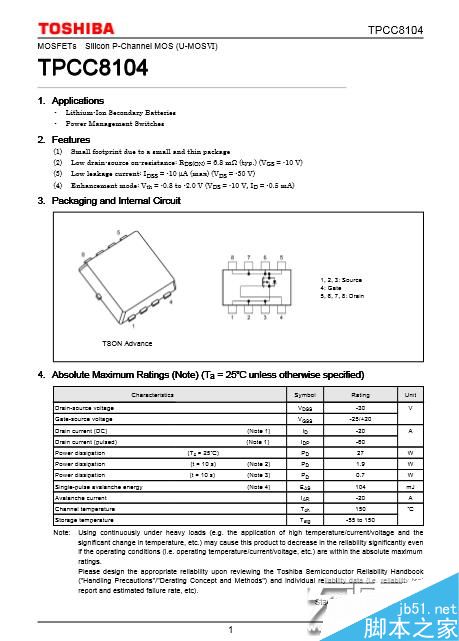

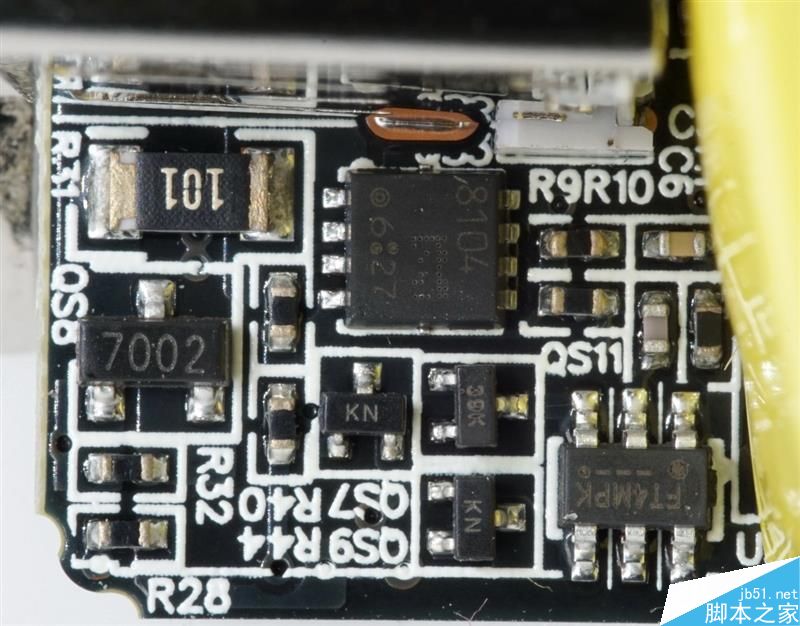

两颗tpcc8104,每个USB一个， 负载切换开关, 单口快充输出时 检测到空口插入设备时断开后降压至5v后恢复输出。

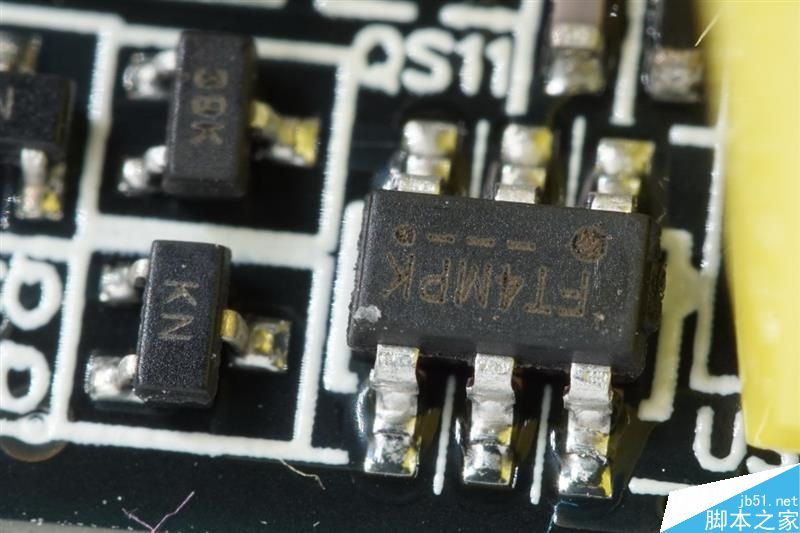

6601q识别，支持QC3.0 FCP,苹果全速。
支持QC3.0 FCP,苹果全速，能有一个口快充， 两个手机同时插入只能5v比较遗憾， 自从小米20000移动电源2开始 便采用了这种做法： 单口快充双口慢充。
使用的元器件都比较主流，定位不是很发烧。双口同时接设备均不能快充的设计有点非主流的感觉，胜在小巧便携。
