12月21日，米家对外发布了米家车载净化器，售价仅为449元，CADR值高达60m³/h，相当于每1小时可以净化车内空气达20次。除此之外，米家车载空气净化器还配备了高品质滤芯，能够有效过滤毛发、灰尘、烟雾及PM2.5颗粒物，让您在行车路上也能源源不断呼吸到好空气。
外包装盒是一贯的米家产品风格。
空调不带PM2.5过滤的汽车又多了一个好选择–米家车载空气净化器。
位于盒子底部的各种信息。
说明书与三包凭证。
下层是电源线，长达4.5米。

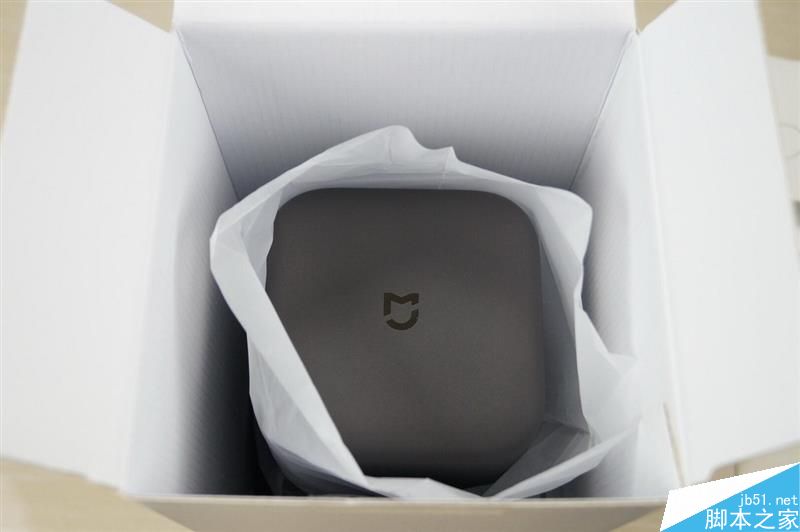

净化器顶部是米家LOGO。

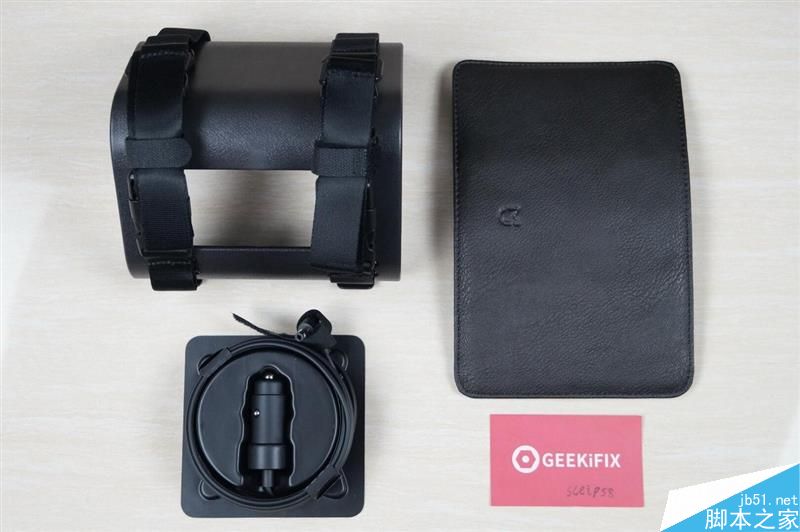

净化器所带的安装附件。

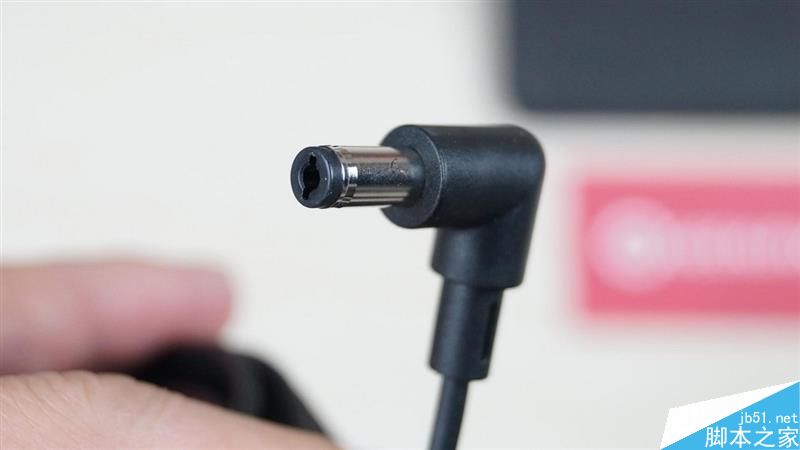

插头是5.5规格的。

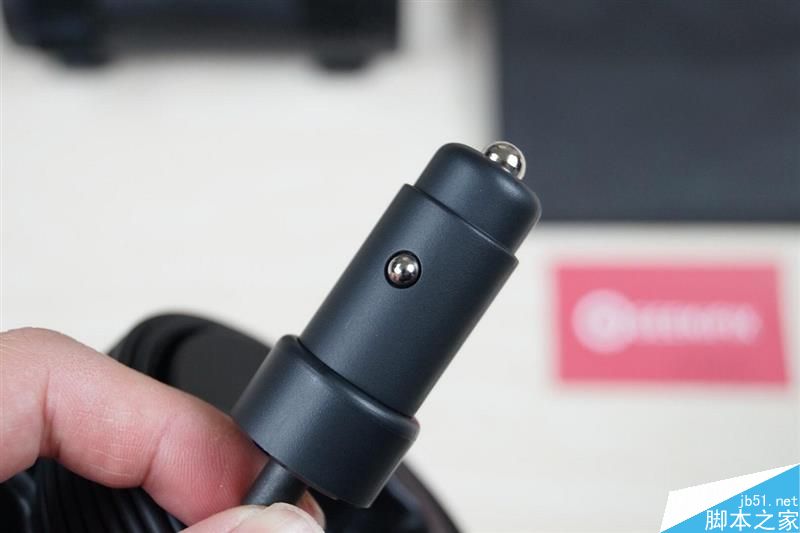

点烟器插头，这部分没有内置电路，就是一根供电线。

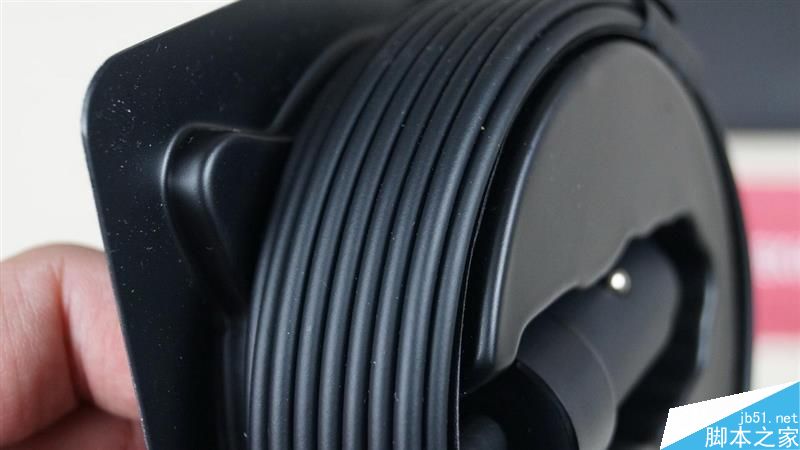

4.5米的线材长度足够应付常见车子内使用，线身材质很柔软。

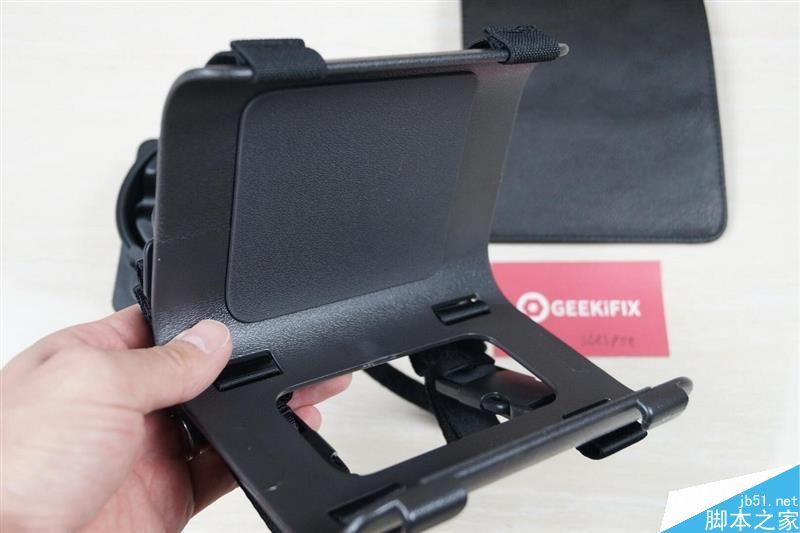

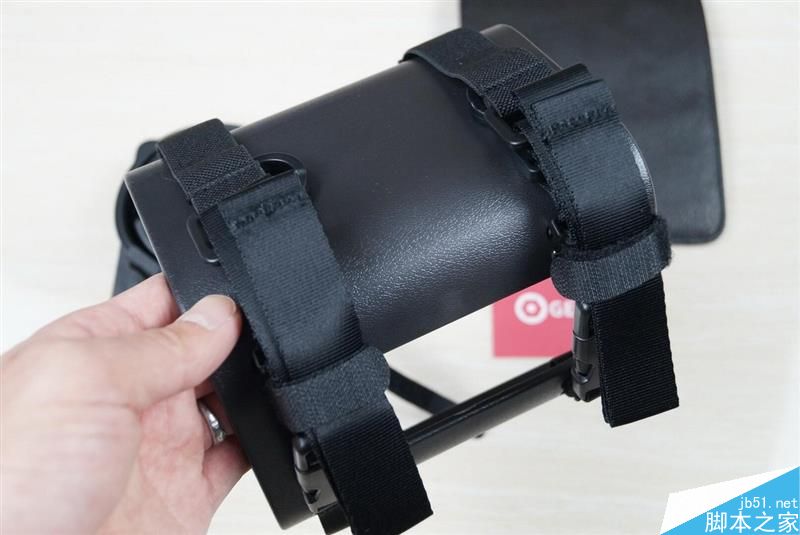

净化器附带的汽车头枕安装挂件。

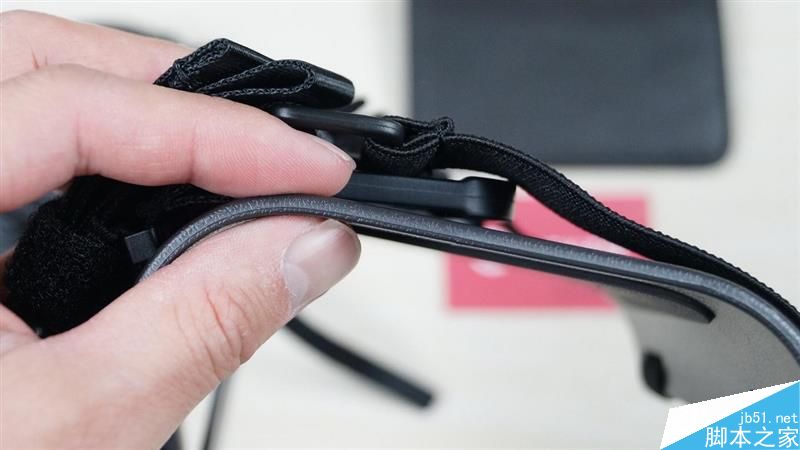

挂件材质具有一定的柔韧性，厚度也不错。

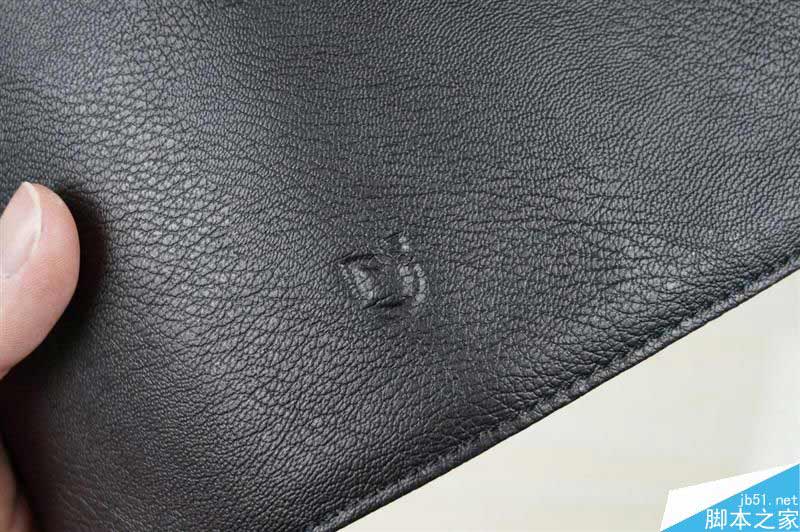

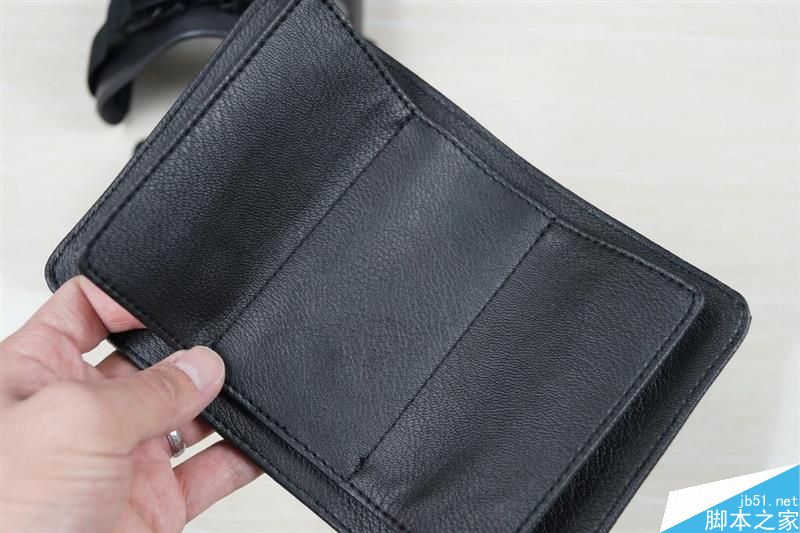

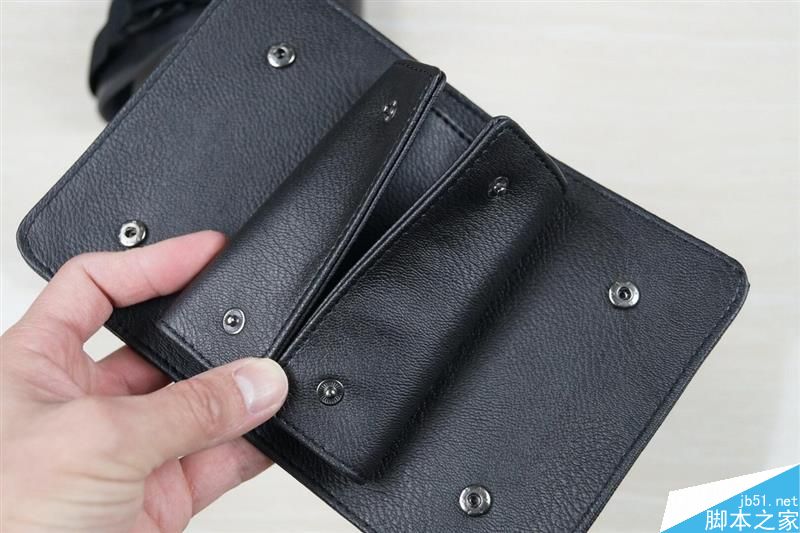

这部分是用来隐藏头枕上固定绷带的，PU材质手感柔软。

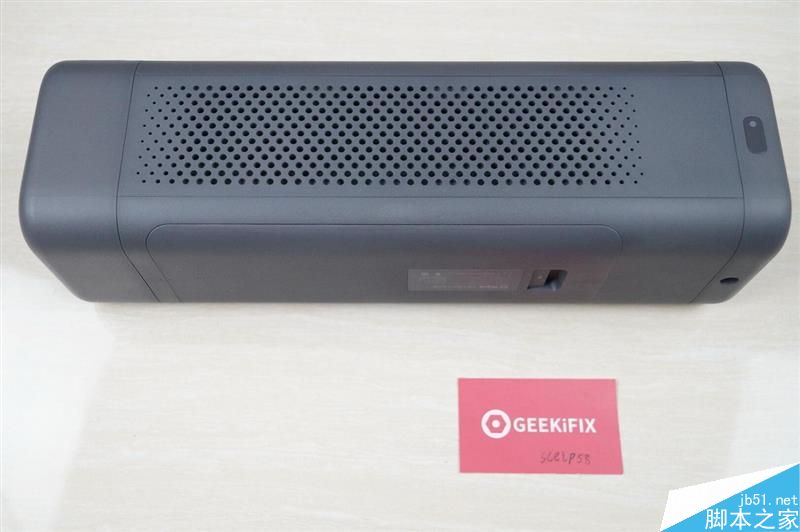

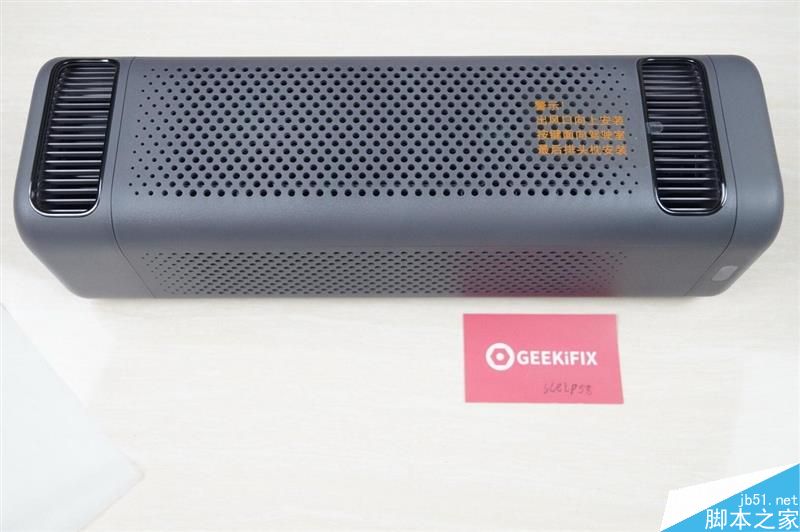

净化器本体，车内安装时此面向上。中部三面大面积进气孔，两侧是出风孔。
另一侧的进气孔，最右端是机身上唯一的物理开关。

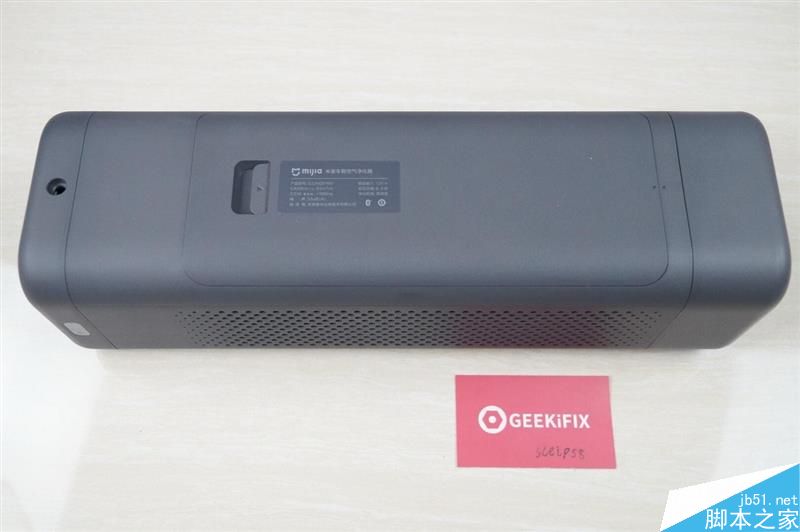

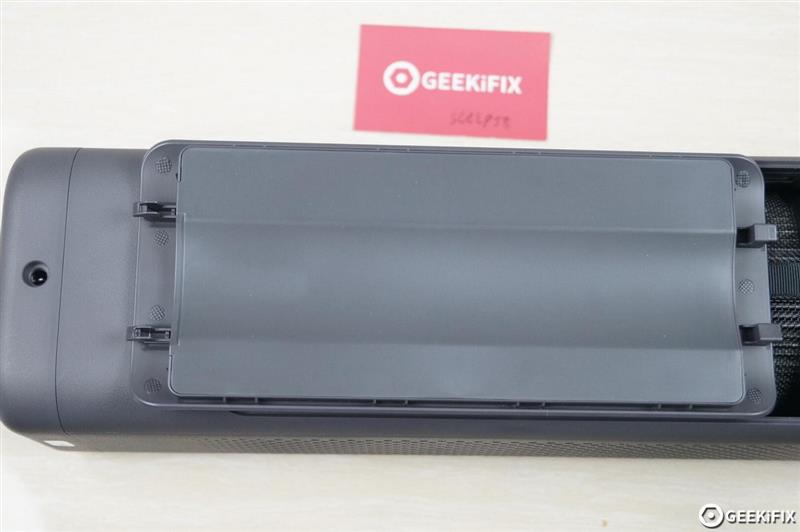

最左端是电源输入插孔，中部是滤芯盖板。

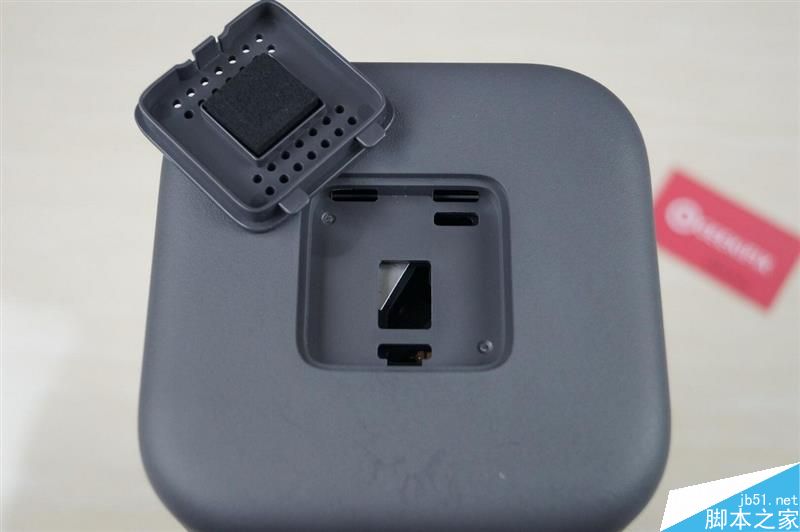

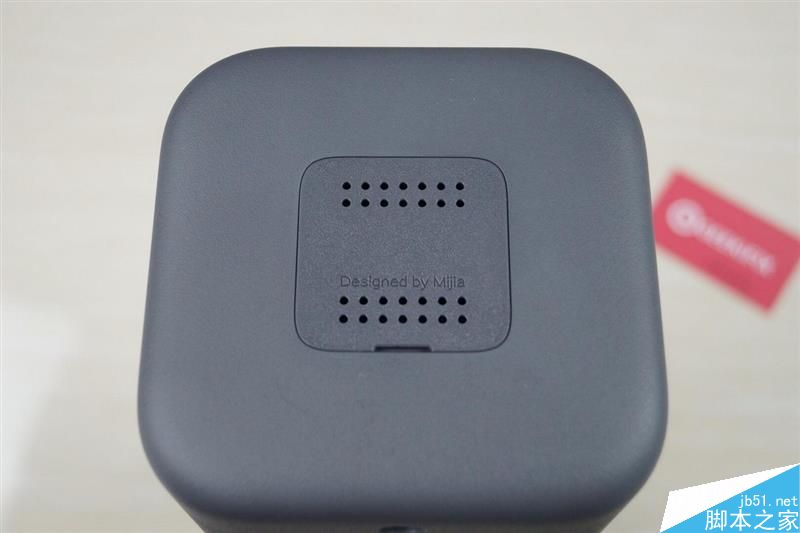

这部分是来自美国 Amphenol 粉尘传感器，可实时检测车内 PM2.5 的变化，智能调节车净工作档位。上盖用手即可打开，清理非常方便。

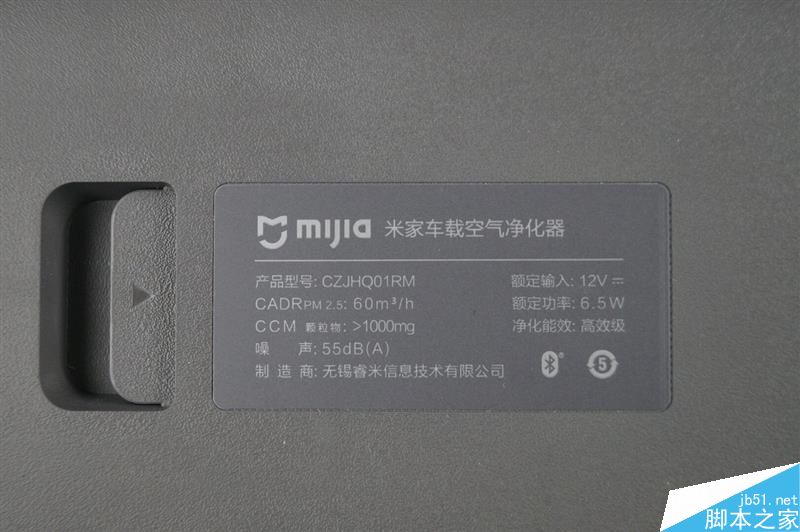

米家车载空气净化器的铭牌，通过蓝牙与手机链接。

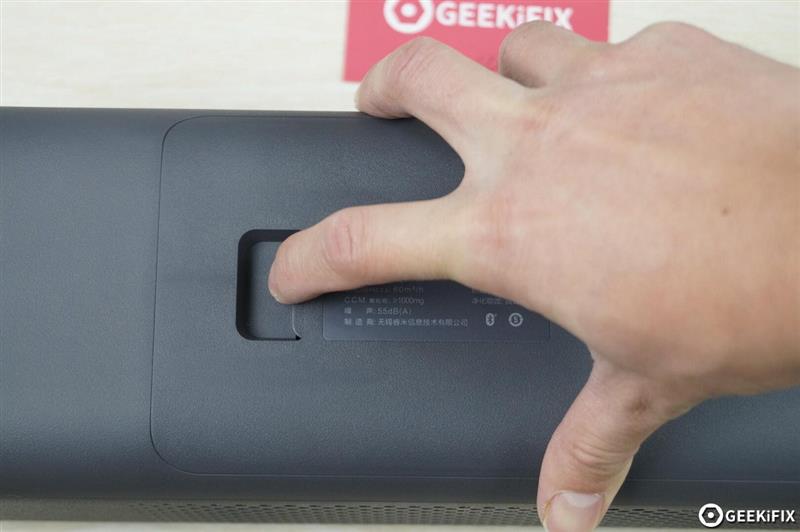

按下锁扣向上提就可以打开滤芯盖板。

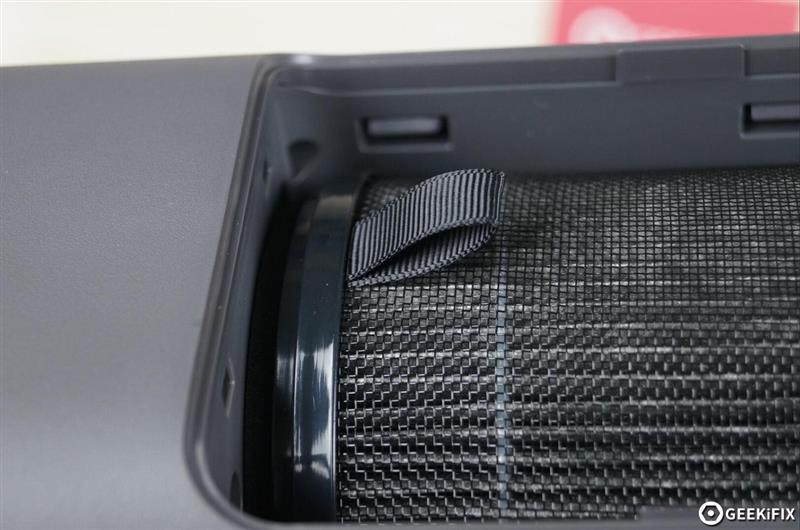

滤芯两端的提手，可以方便拆装。

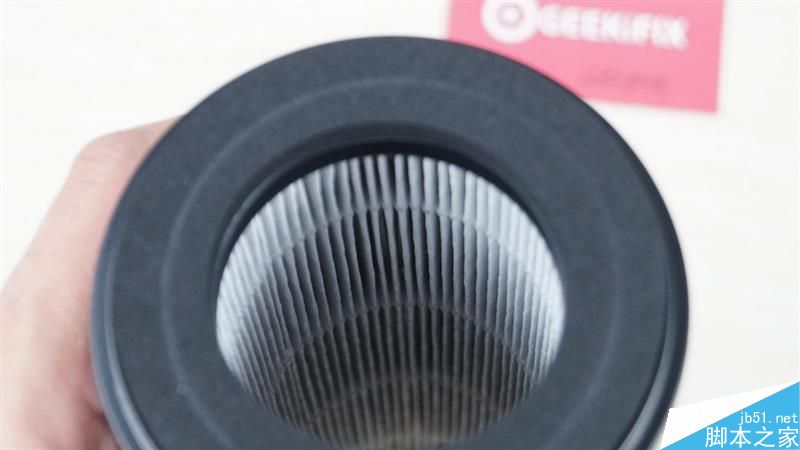

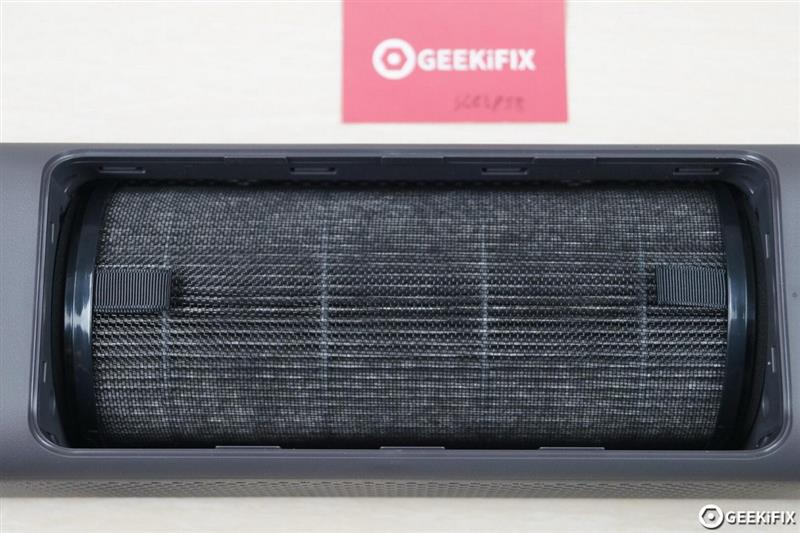

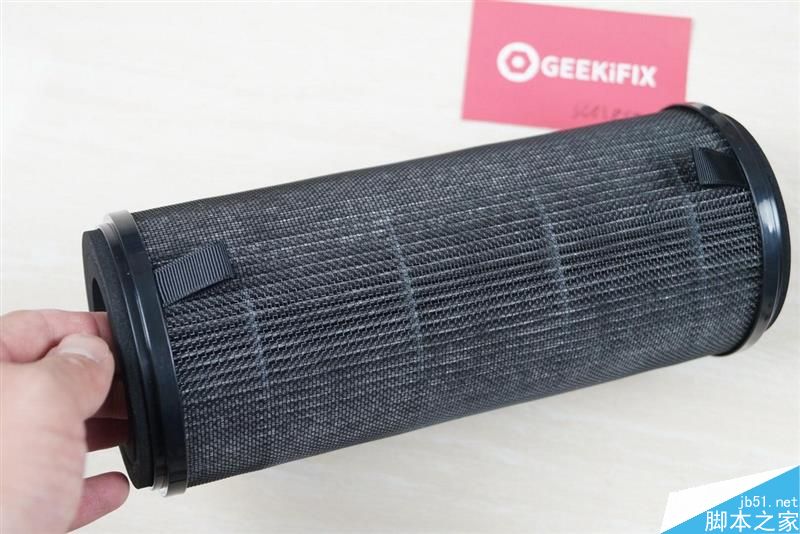

一体式 360?桶形滤芯。滤芯供应商日本知名化工企业–东丽。
H11 高效过滤器，深度过滤可吸入颗粒物，PM2.5 / PM0.3~0.5 / 植物花粉。

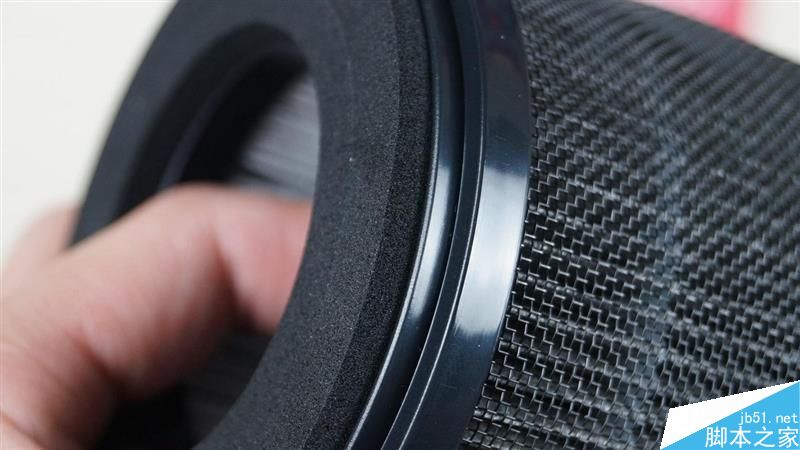

滤芯两端有非常柔软的密封泡棉。
两侧风机上的盖板具有固定和密封滤芯的作用。

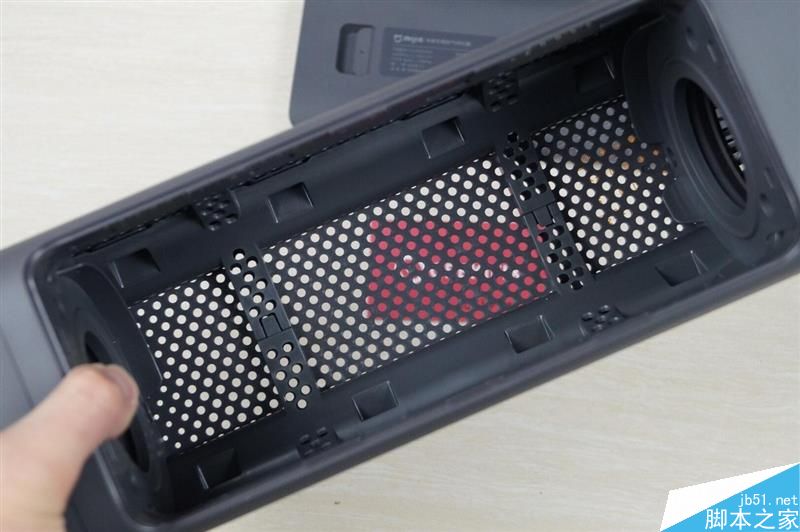

面积非常大的通气孔，一共三面。
净化器的外壳通体塑料材质，外壳通过卡扣固定。

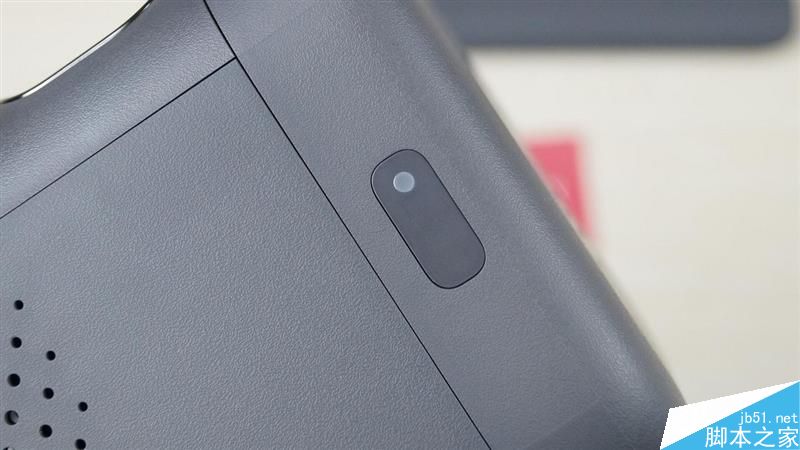

机身上唯一的物理按键，按键部分还集成有指示灯，通过指示灯的颜色可以直观了解空气质量与工作状态。

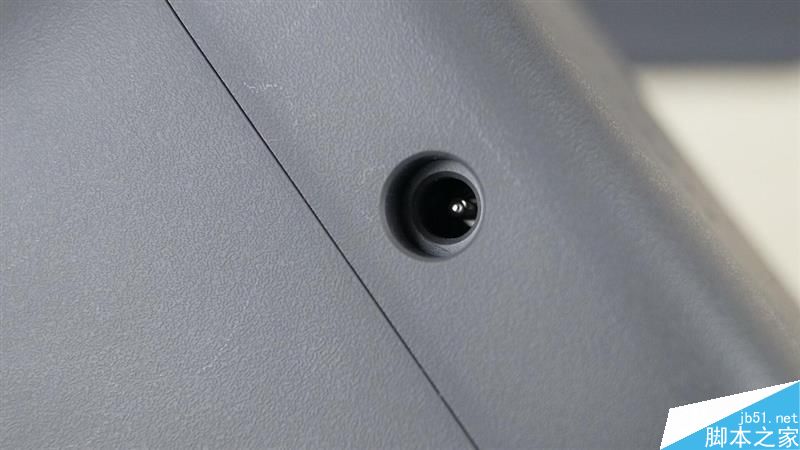

12V电源接口，插头是5.5规格的，我试用了手里的几个12V开关电源都可以完美兼容。

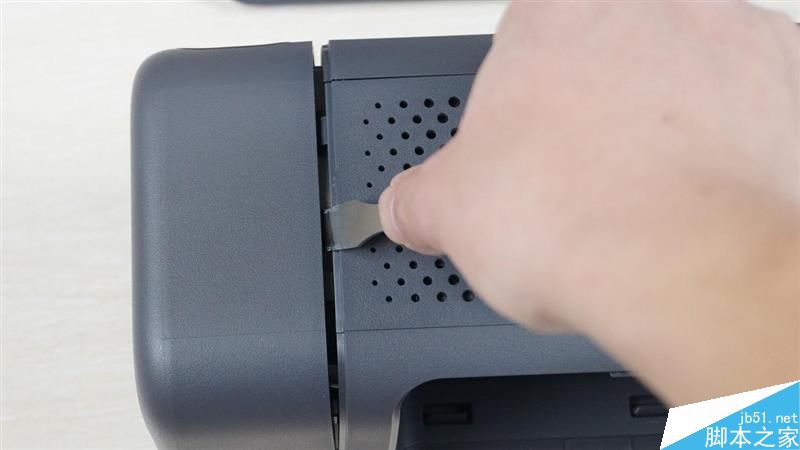

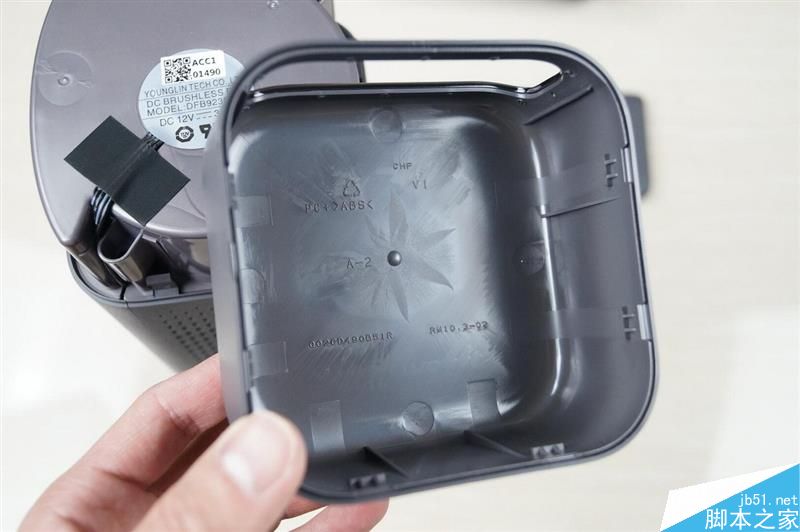

用金属撬棒沿缝隙即可拆除顶部外壳。外壳采用PC ABS材质，强度有保障。

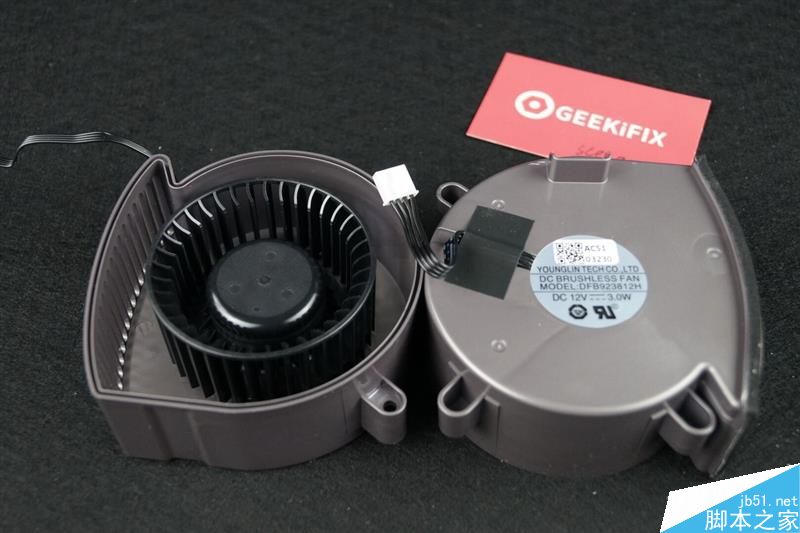

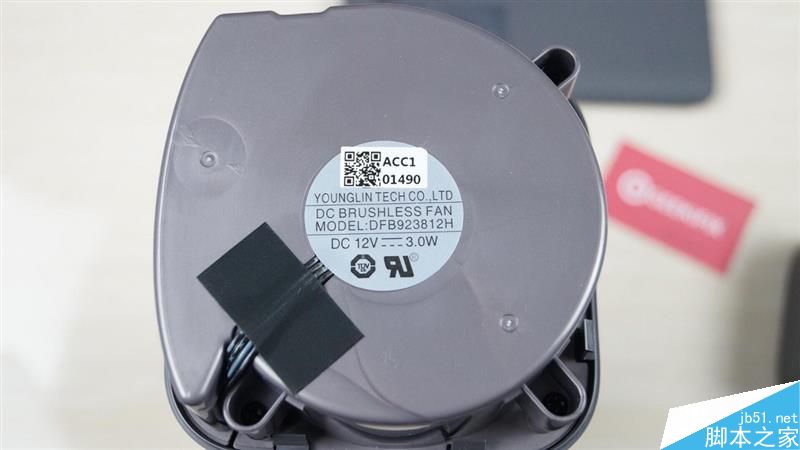

来自台湾永林提供的静音离心涡轮风机，单只功率3W，两只合计6W。米家车载空气净化器整机额定功率才6.5W

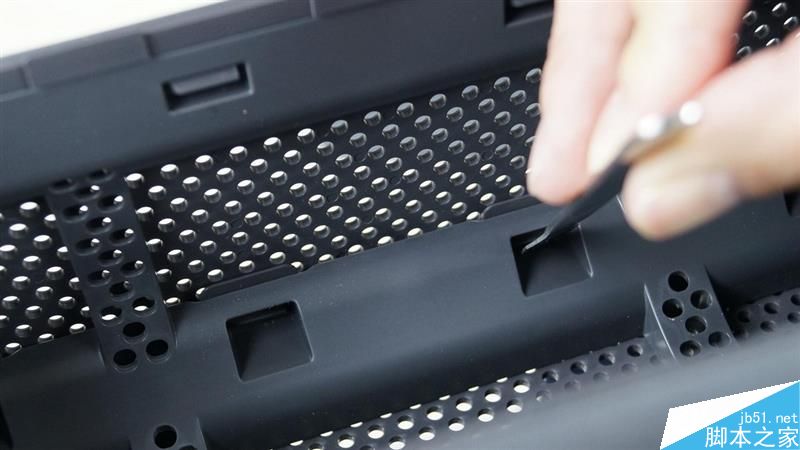

使用金属撬棒撬开外壳固定卡扣。

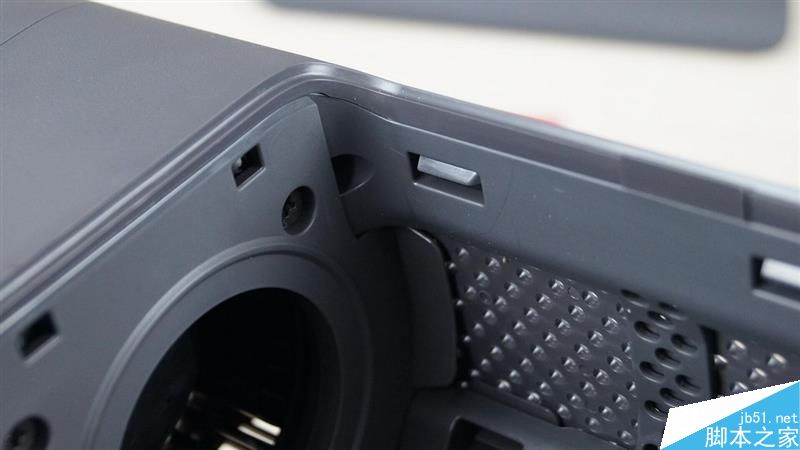

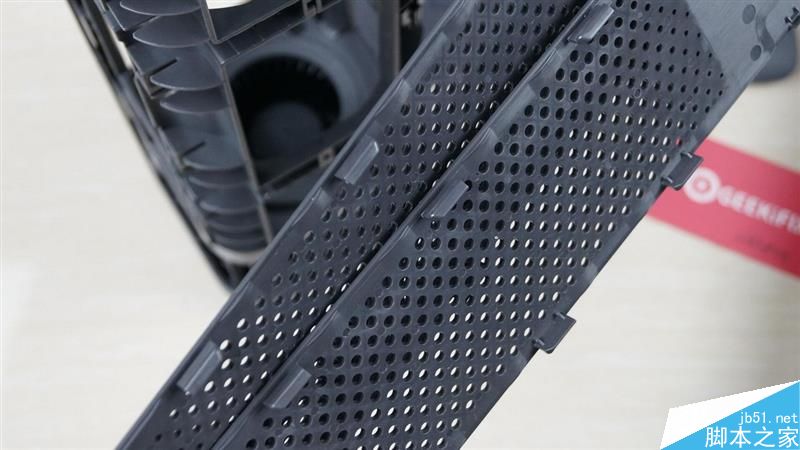

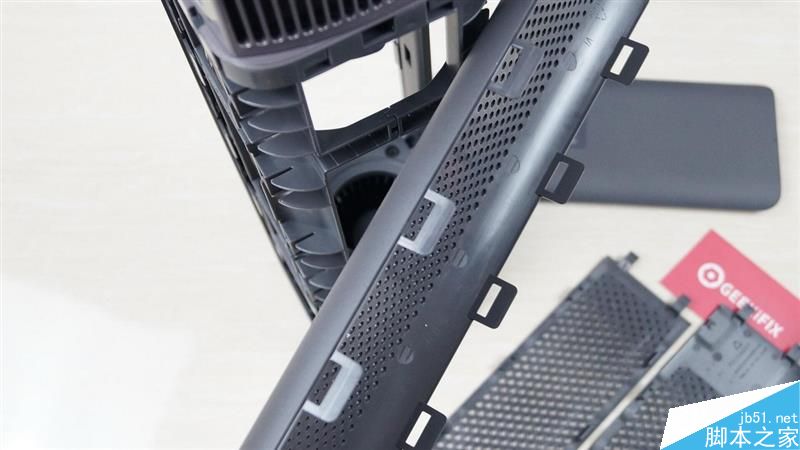

外壳的塑料盖板使用了大量的卡扣固定，由于模具的精度很高卡扣固定的外壳精度不亚于螺丝固定。

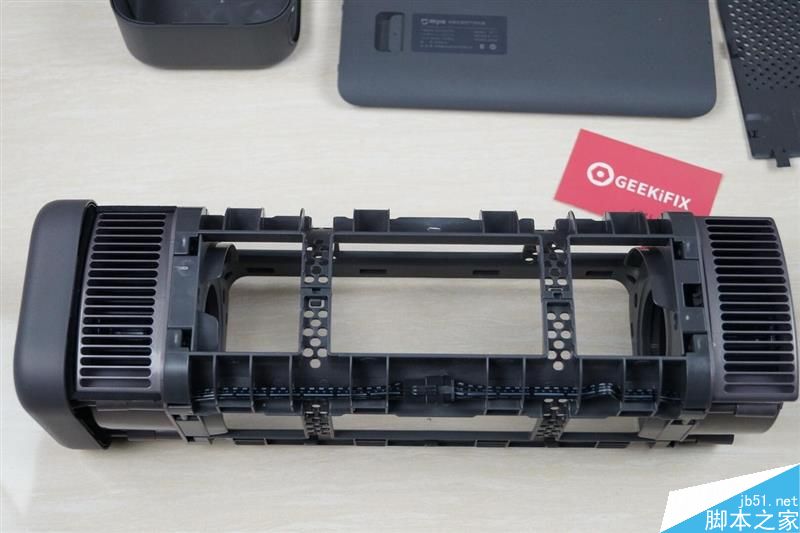

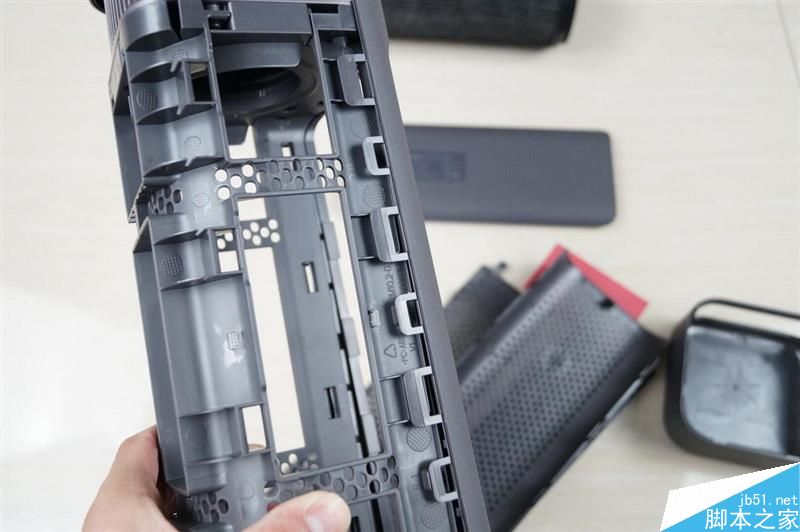

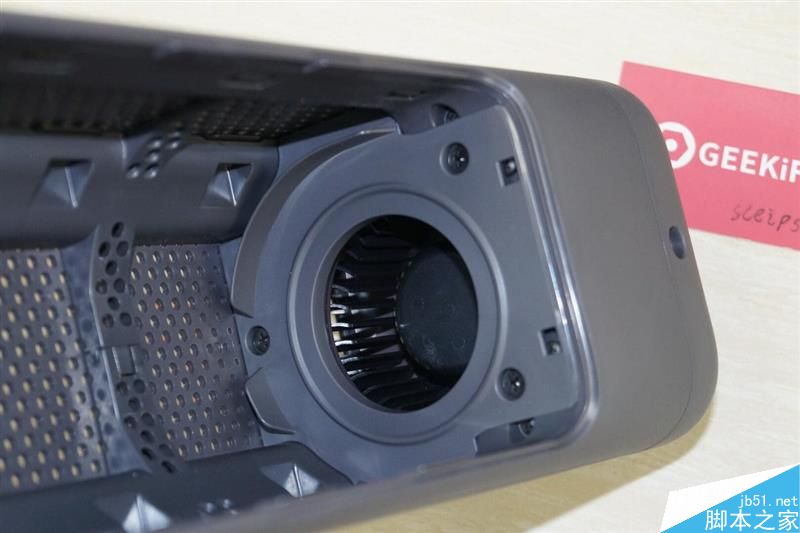

拆除掉四面的塑料外壳，剩下塑料主框架。

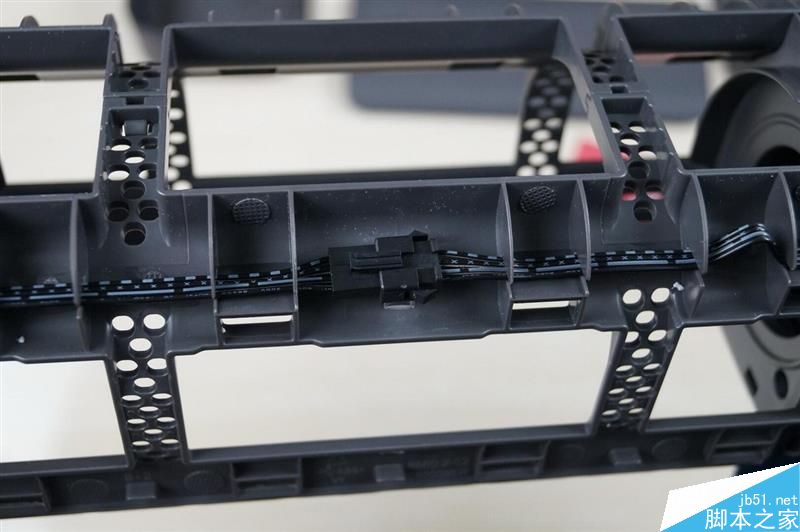

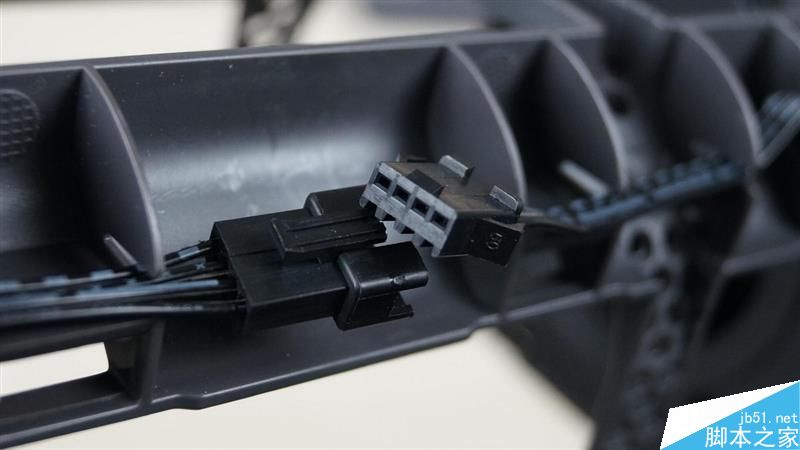

一侧风机使用四芯软排线链接，排线中部使用可拆卸的带有锁定功能插座相连。

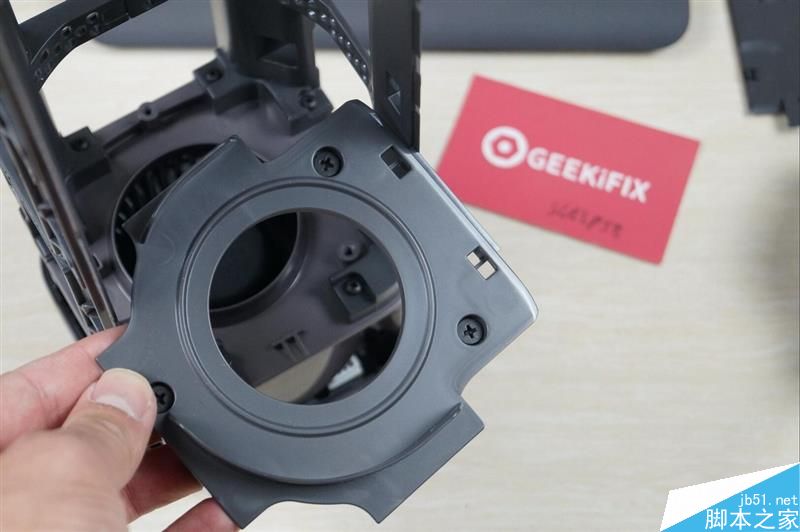

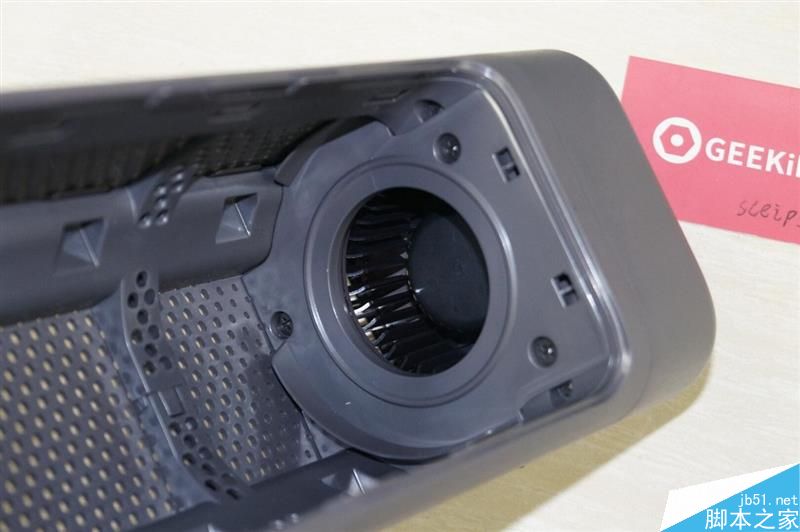

风机上的盖板，功能是固定和密封滤芯。

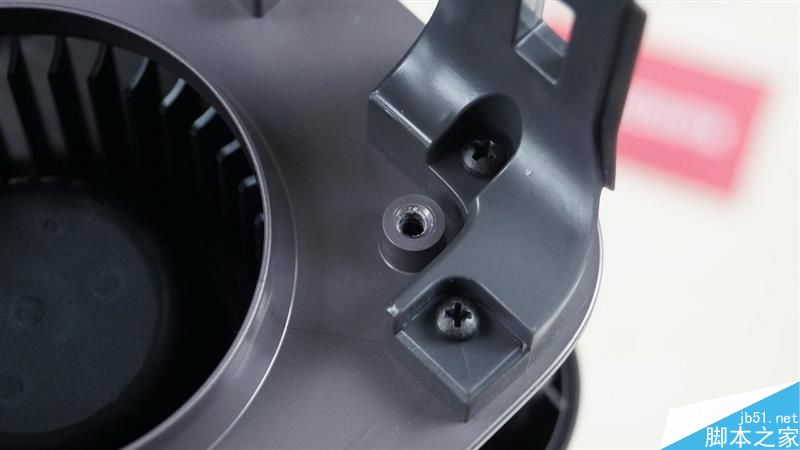

主框架是用螺丝固定在两侧风机支架上，共计16颗螺丝。

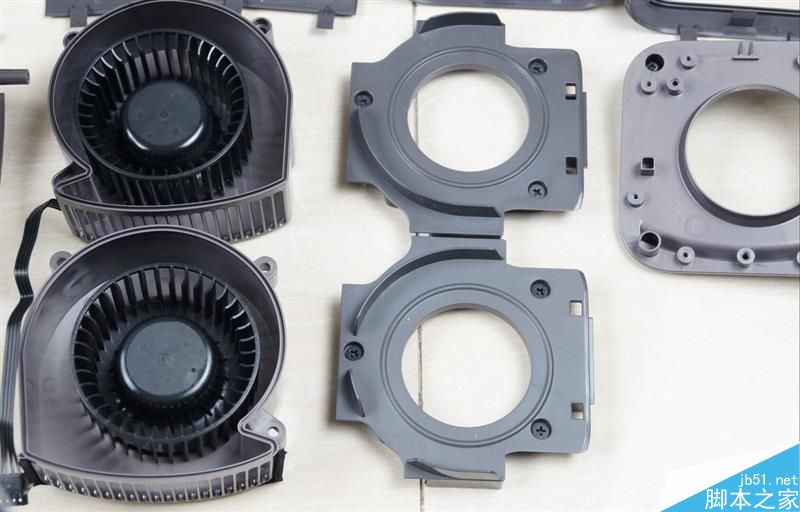

拆下的离心涡轮风机与其上下的塑料盖板。
三块独立的电路板通过排线链接。
去掉连接排线，拧下一颗螺丝取下粉尘传感器模块。
两只离心涡轮风机，通过米家APP或者手动按键可调节风机转速，高中低三挡，抵挡噪音很轻微呼呼的风声，高档噪音就有些高。

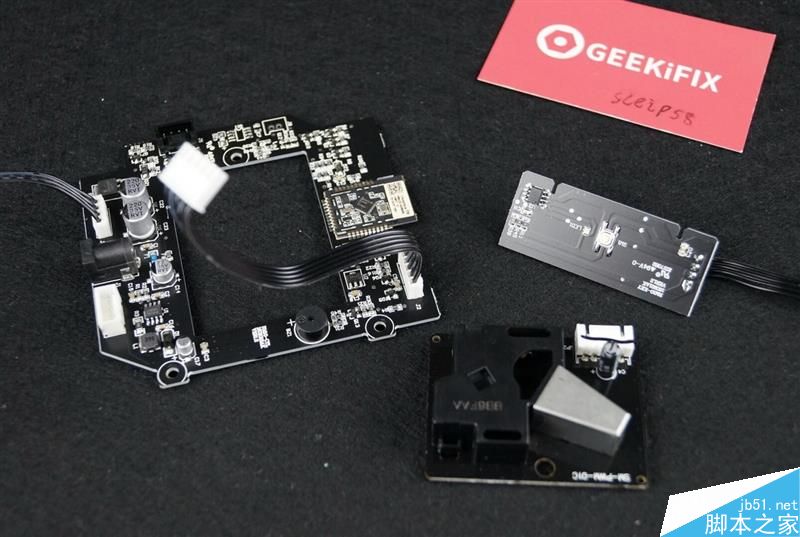

3块面积不大的电路板，看上去并不复杂。

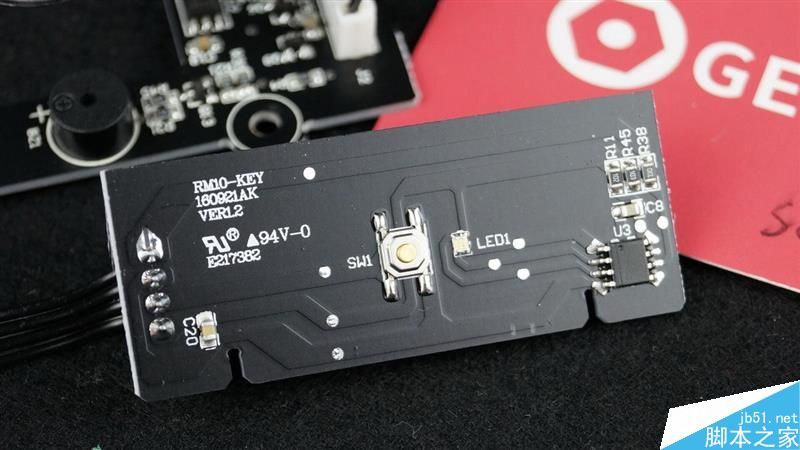

物理按键开关使用了一块独立的电路板。电路板上除了微动开关以外还集成了LED指示灯与其驱动电路。

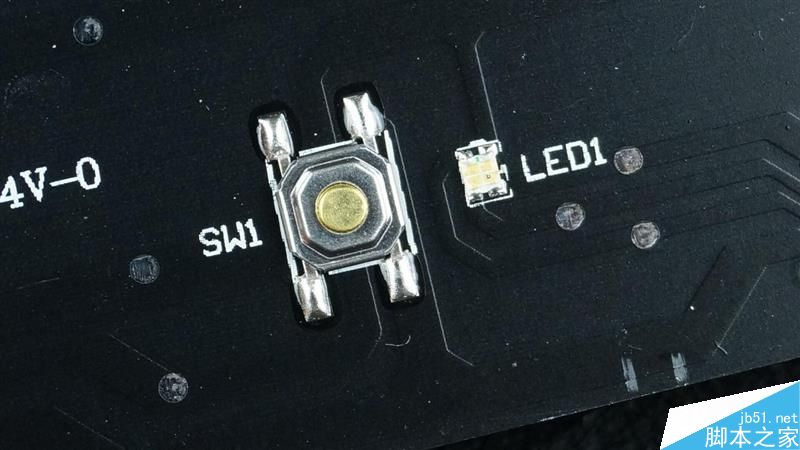

微动开关与LED空气质量/工作状态指示灯。

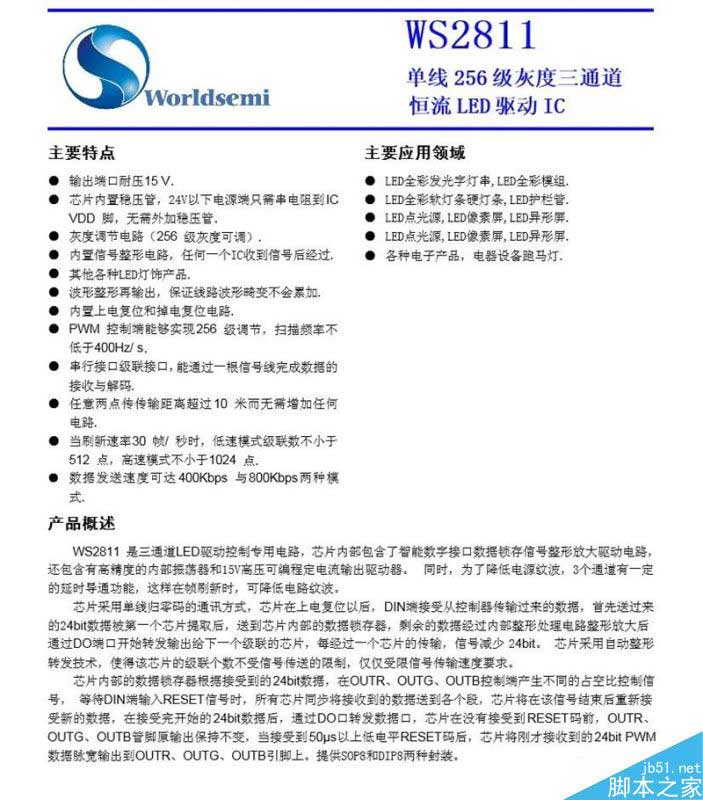

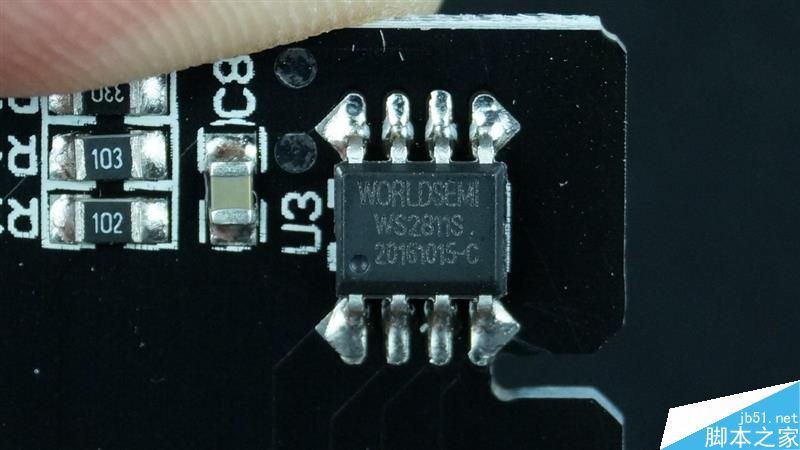

WS2811 单线256级灰度三通道恒流LED驱动IC 。

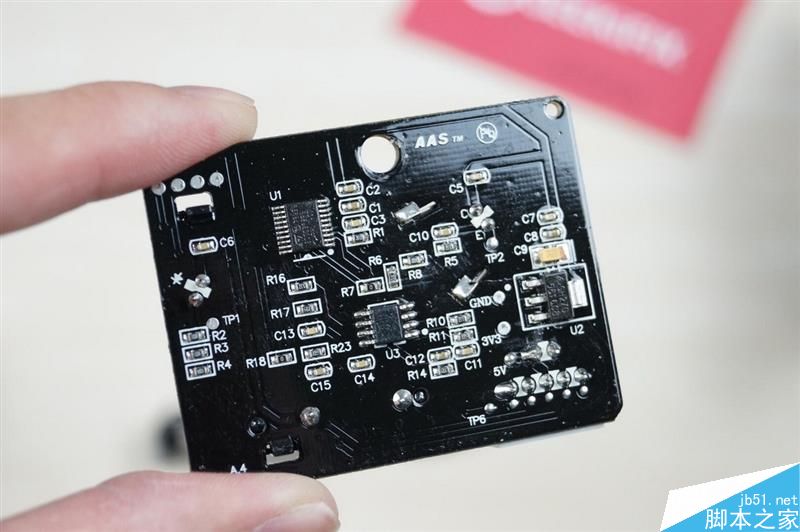

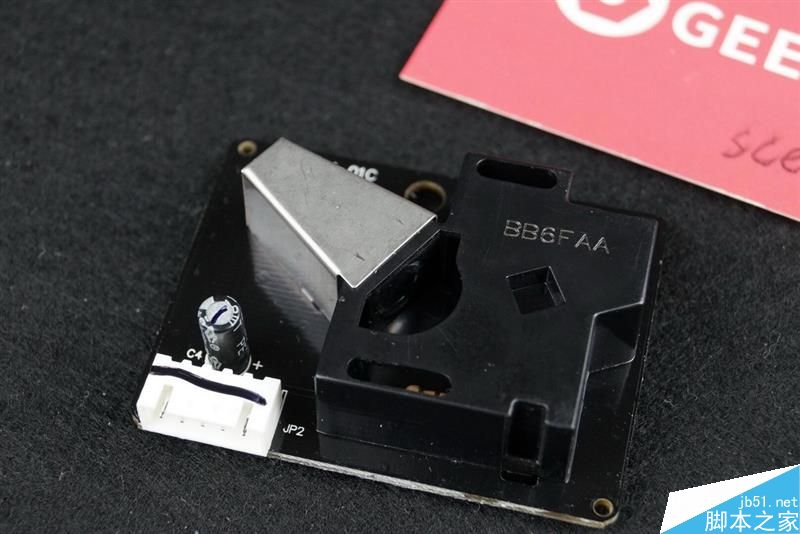

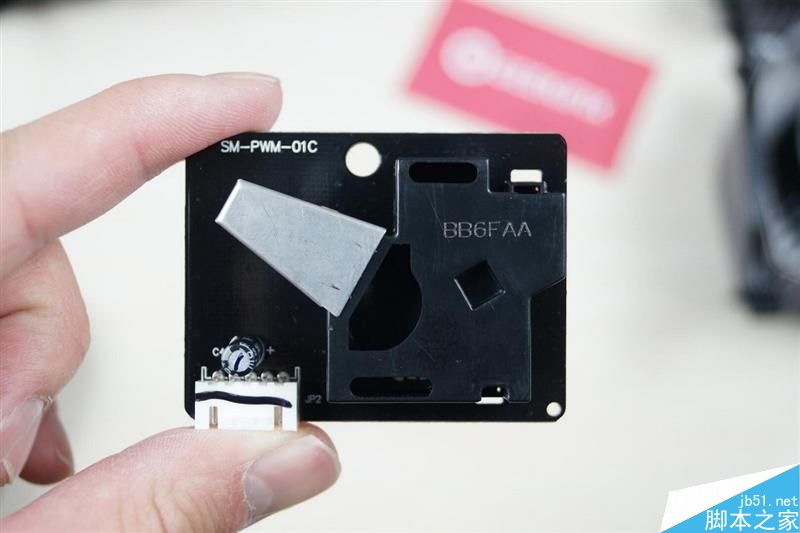

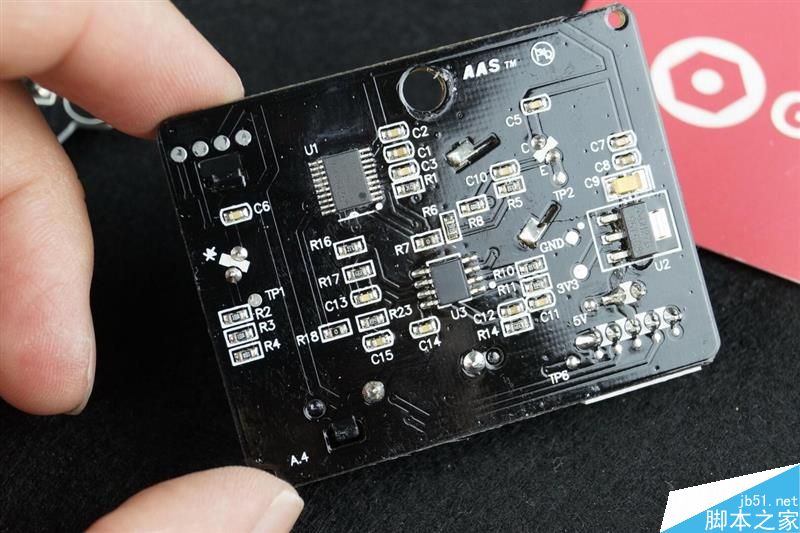

粉尘传感器模块正反面。

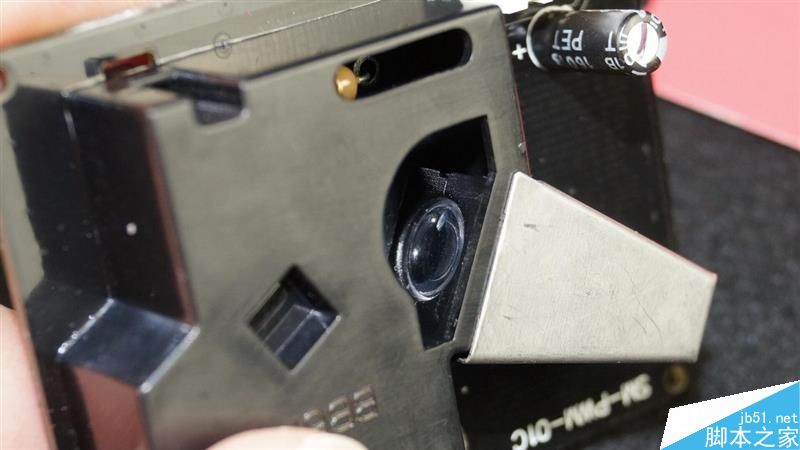

粉尘传感器，可实时检测车内 PM2.5 的变化，智能调节车净工作档位。这部分要定期清洁以保证净化效果。

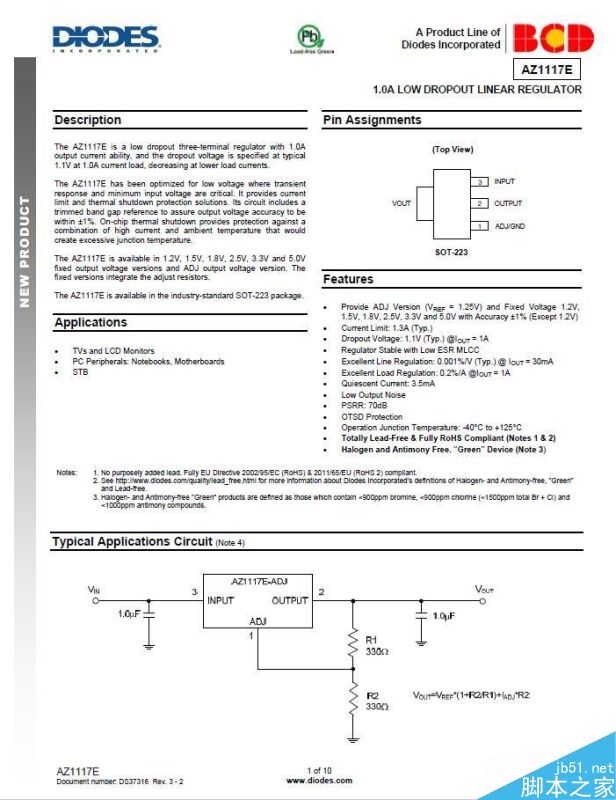

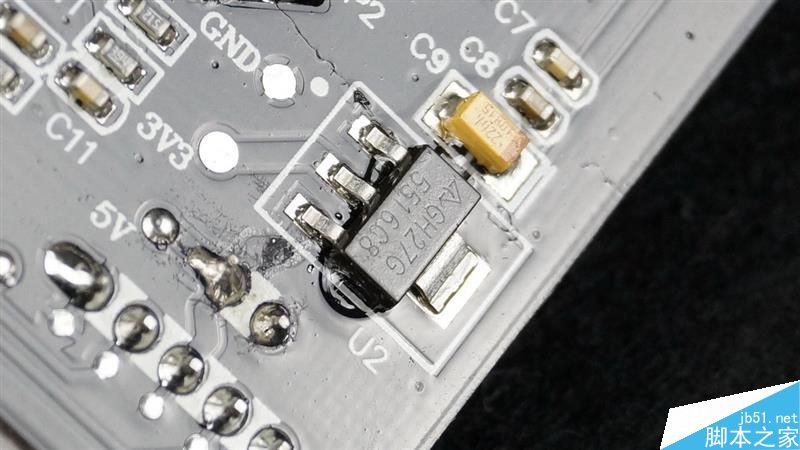

丝印为gh27g 是3.3v稳压管。来自DIODES型号是AZ1117EH-3.3TRG1。

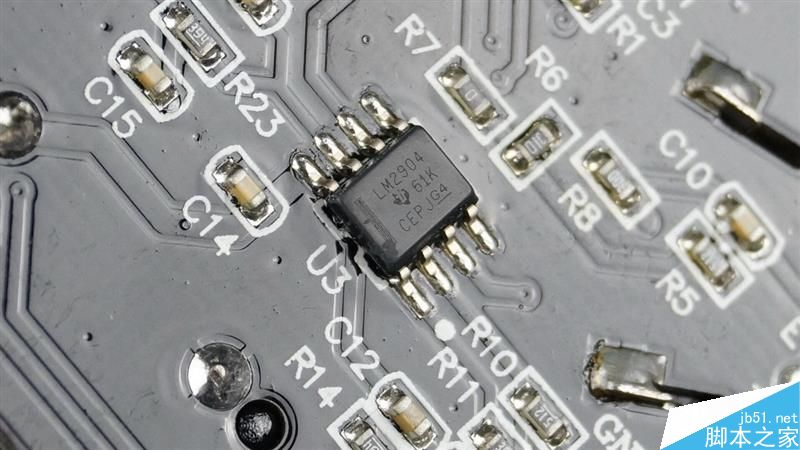

LM2904运算放大器。

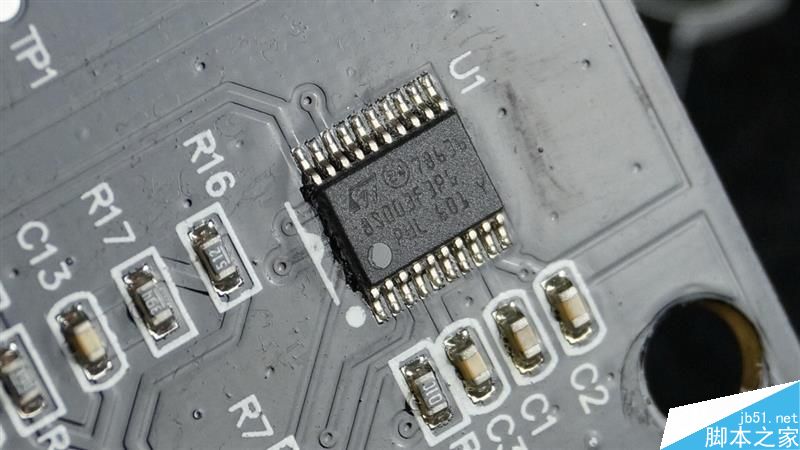

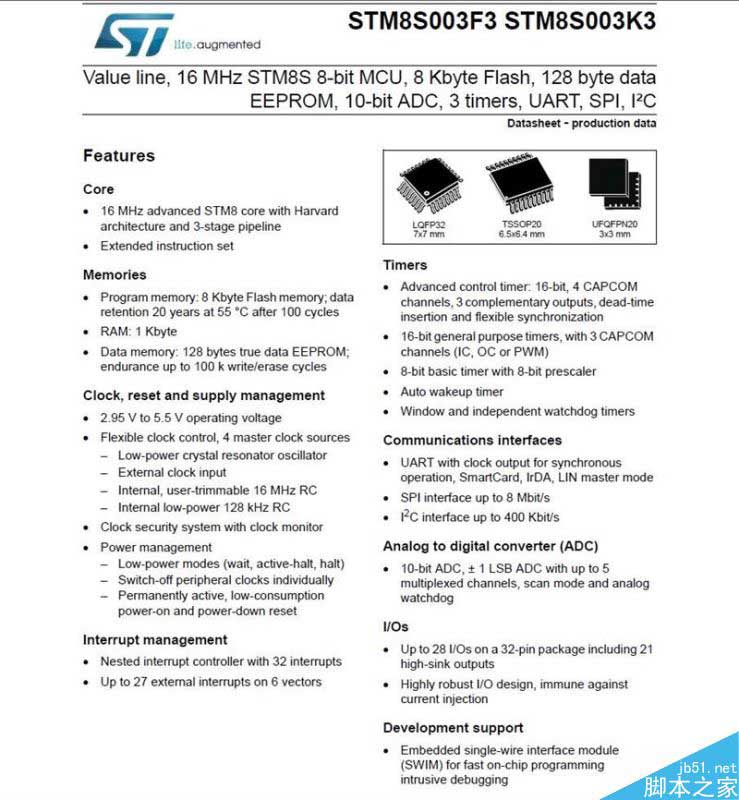

来自ST的微控制器，型号STM8S003F3 Mainstream Value line 8-bit MCU with 8 Kbytes Flash, 16 MHz CPU, integrated EEPROM 。

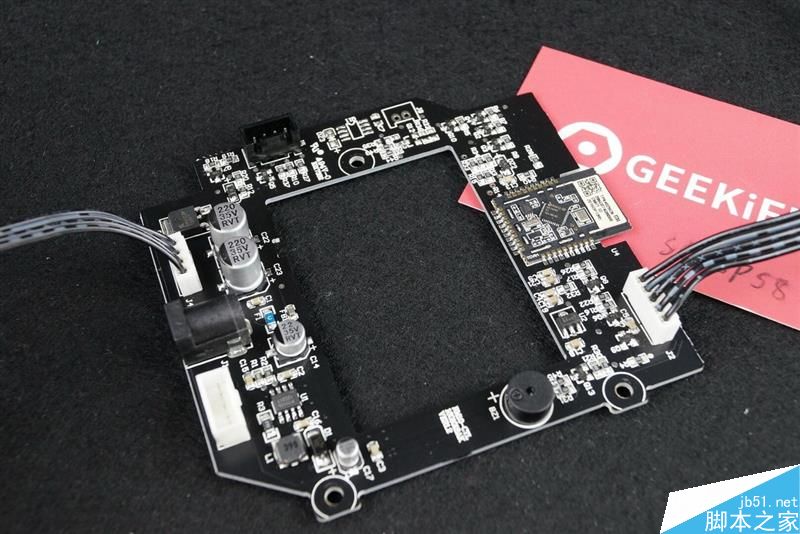

主板正反面。

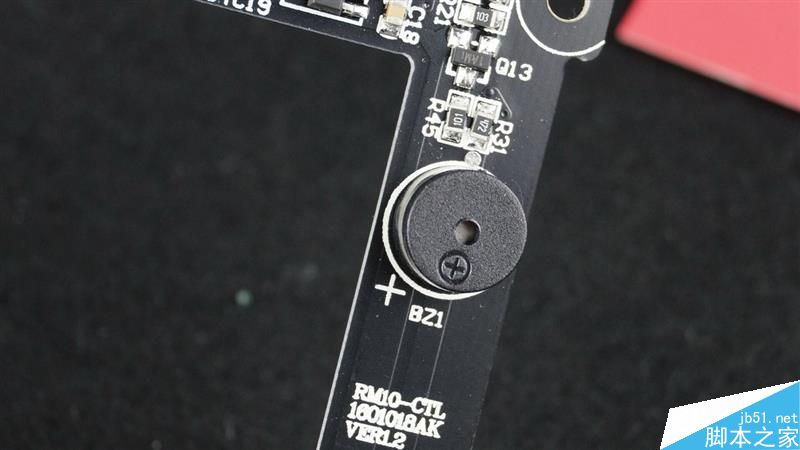

嗡鸣器，调节运行模式与开关机都会发出滴滴声。

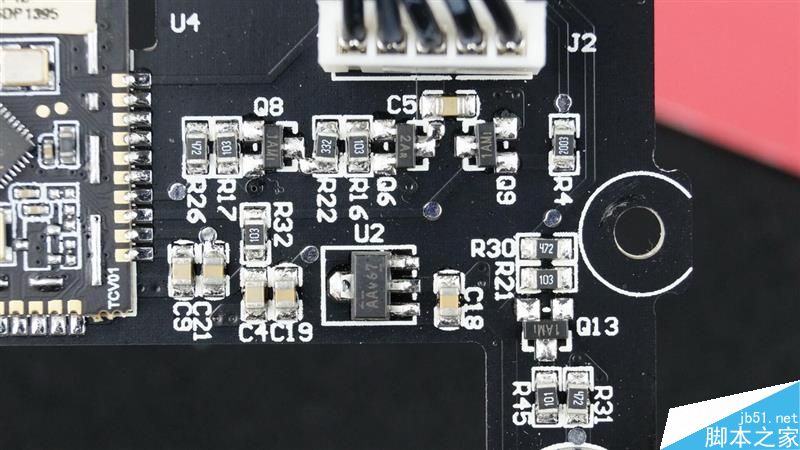

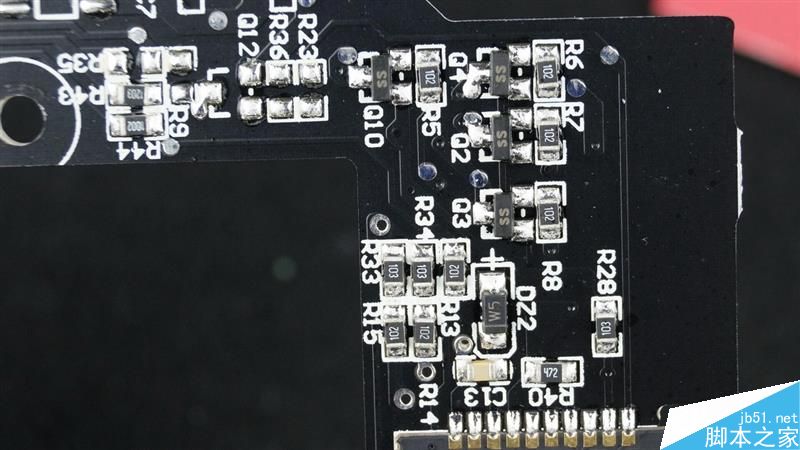

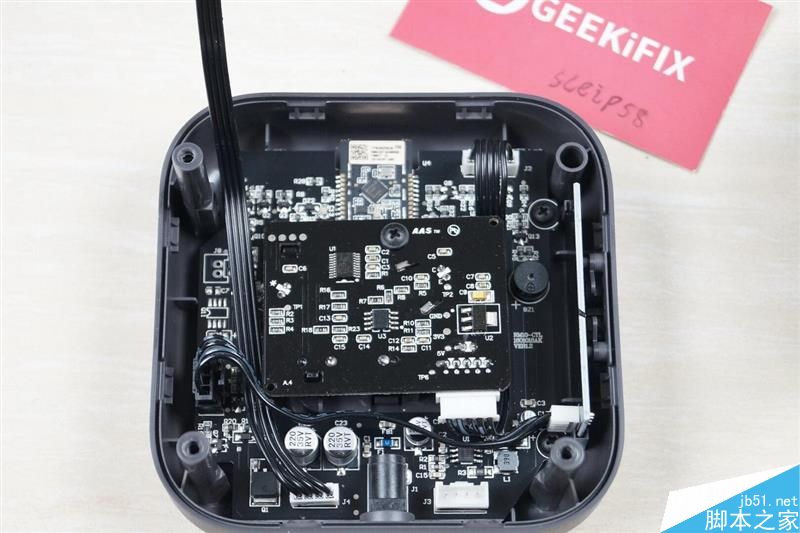

各部分电路一览。

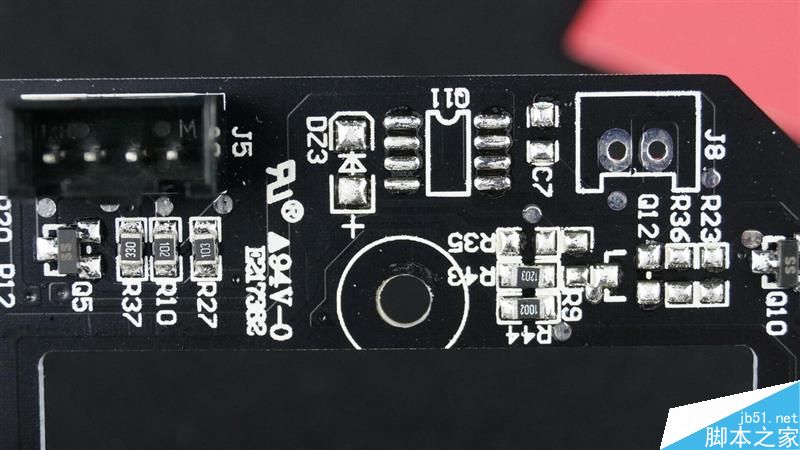

这里还有少量的元件空位焊盘。

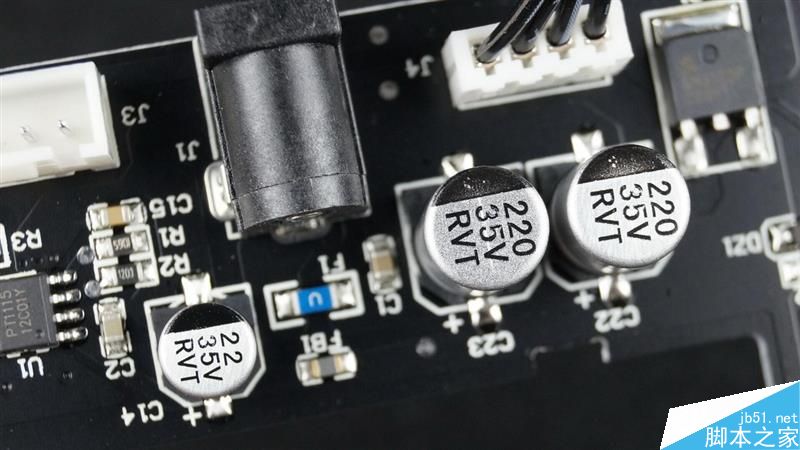

12V输入端滤波使用的贴片电解电容。12V输入插座后方蓝色元件为输入保险 在出现严重故障时，断开电源避免其他电路造成危险。

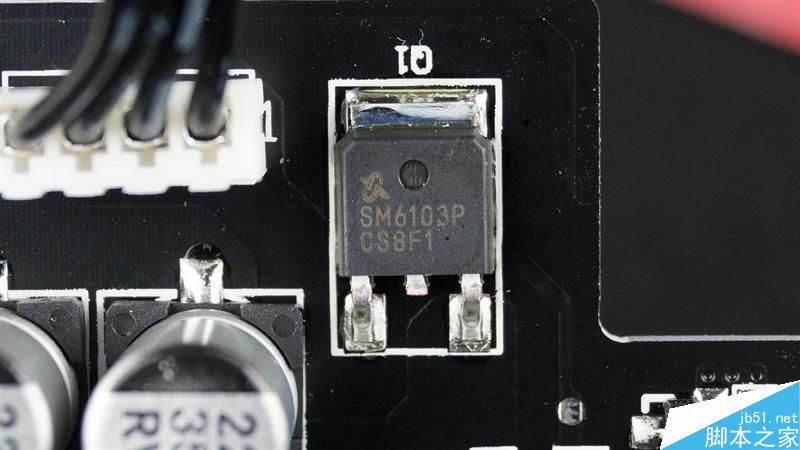

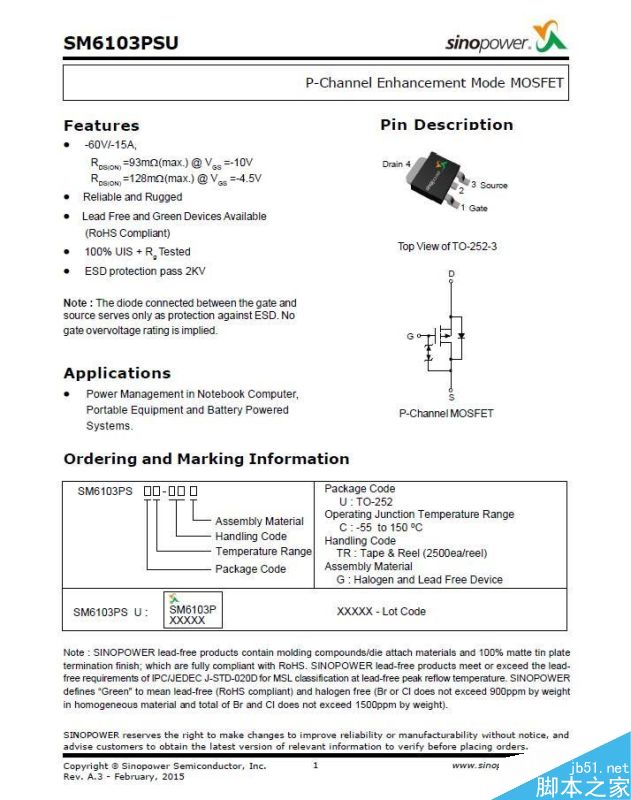

来自SINOPOWER的型号为SM6103P P-MOS。

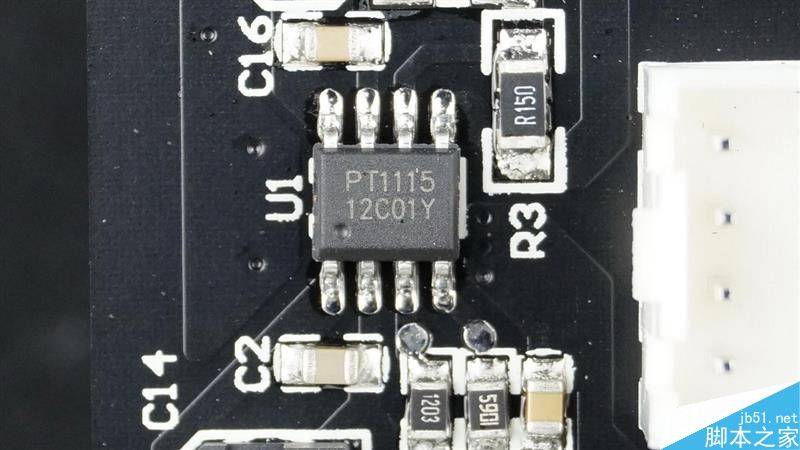

PT1115-高效率PWM开关降压器。

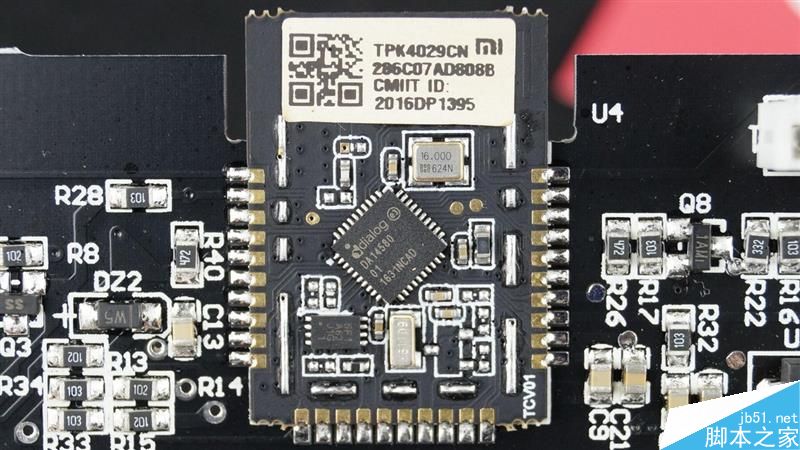

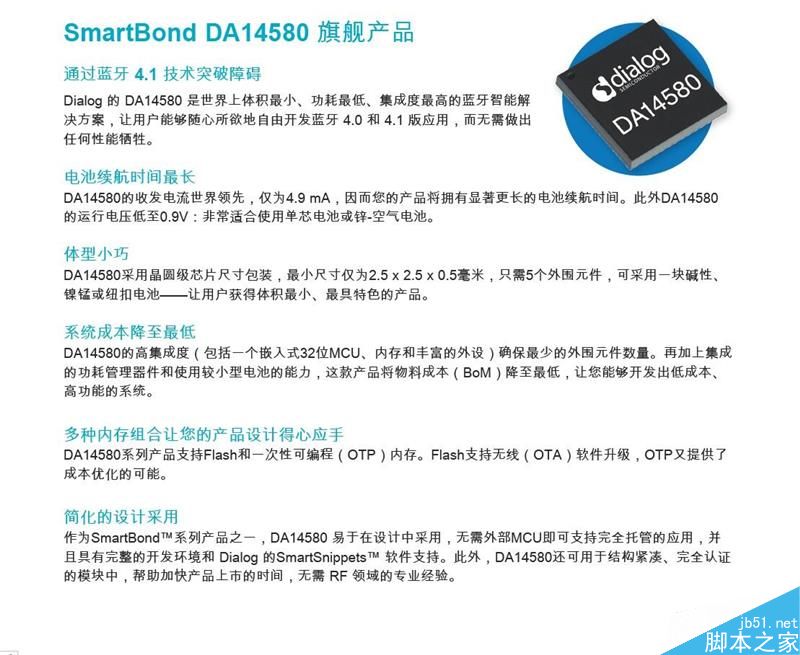

蓝牙模块。主控来自Dialog型号为DA14580主控IC。

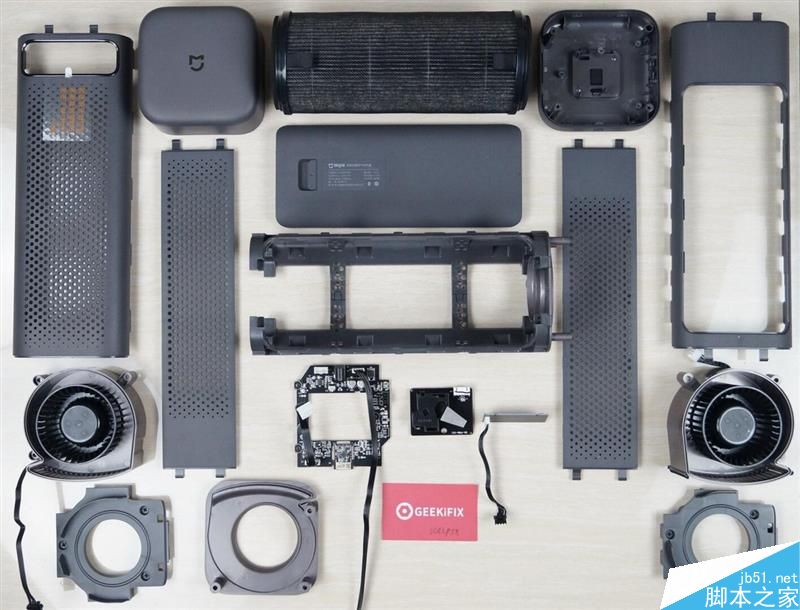

全家福。
