操作系统方法
安装说明：
1）本文以IBM X3650 M3服务器使用 ServerGuide 8.42版本光盘引导安装Microsoft Windows Server 2003 企业版为例进行说明。
2）准备工具：需要1张IBM引导盘、1张系统盘。
3）安装步骤：
第一步：将刻录好的引导盘放入光驱，此步需要几分钟时间。
第二步：选择该引导盘的语言，选择为“English”英语。
第三步：选择键盘布局的画面，选择“United States”，美式键盘。
第四步：选择你需要安装的操作系统，windows server2003、windows server2008等。
第五步：设置日期和时间。
第六步：进行阵列配置，该步骤比较重要。
第七步：重启计算机，“Ctrl+H”进入手动磁盘阵列界面。
第八步：手动磁盘阵列完成后，进行系统盘分区，C盘大小一般分为30GB。
第九步：设置windows安装的相关配置，计算机名、序列号（操作系统光盘上的序列号），选择网络设置、网卡设置、系统组件等。
第十步：计算机自动将引导盘弹出，此时将windows2003操作系统光盘放入，自动搜索，系统会自动判断是否是前面第四步所选择的操作系统，然后进行操作系统的安装，以后的步骤安装都会自动安装，无人值守。
注意事项：使用ServerGuide光盘安装会清除硬盘上的分区和数据，如果还有要保留的数据请先备份或选择其他安装方式
系统安装具体步骤及截图：
1、 用ServerGuide CD启动服务器,会有几分钟的引导过程，请等待。

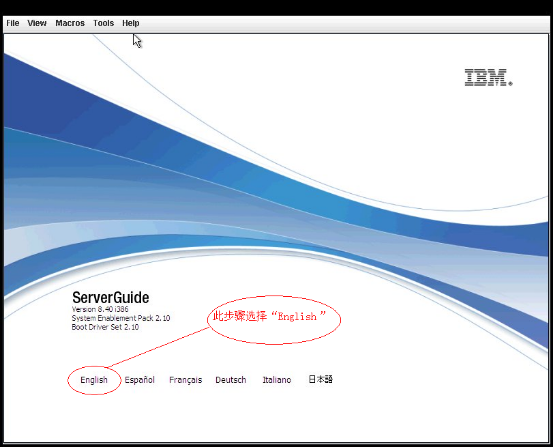

选择使用本引导盘的语言（注意：此时语言为ServerGuide引导程序语言，与所要安装操作系统无关），出现如下画面，选择“English”

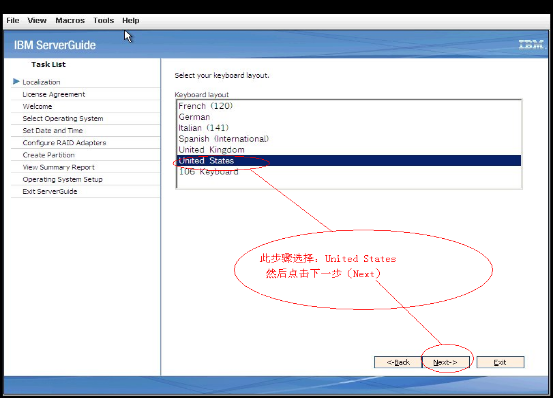

2、 选择键盘布局的画面，在这里选择“United States”，然后点击“NEXT”:

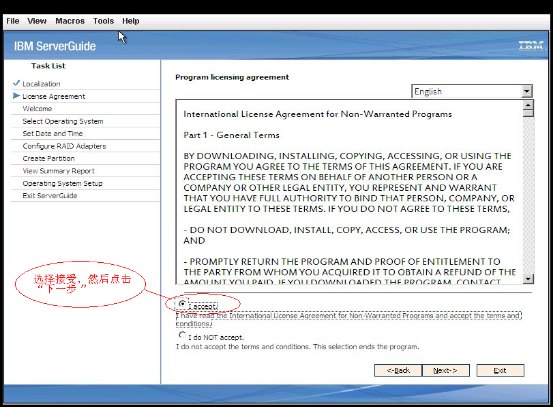

3、出现许可协议界面，阅读许可协议内容，点击“I accept”继续即可：

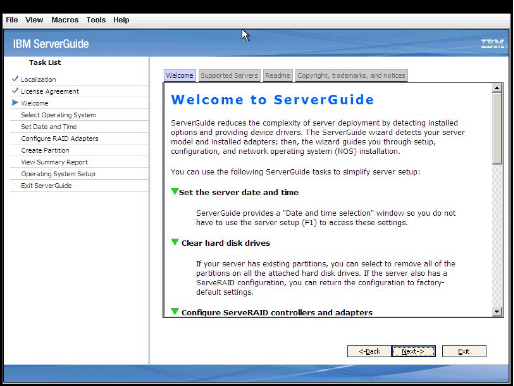

4、查看概述以了解ServerGuide 功能，请在使用前仔细查看相关使用说明，点击“NEXT”继续：

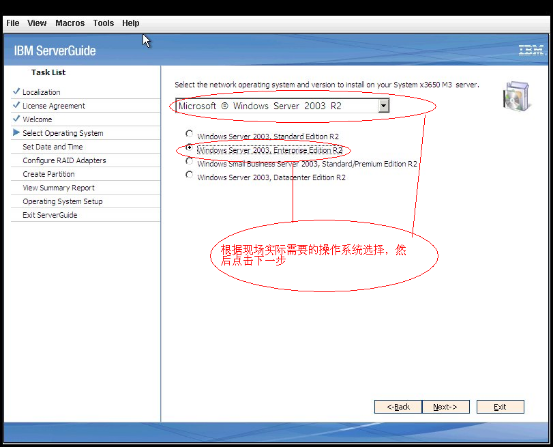

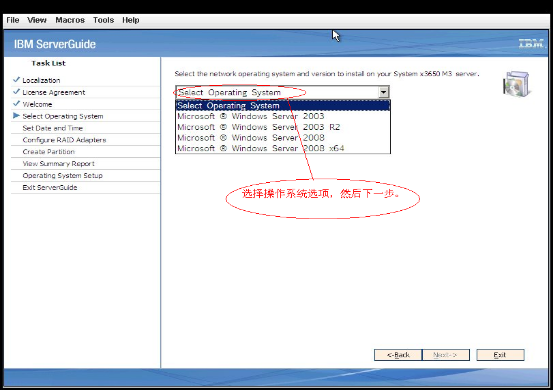

5、在这里可以选择您要安装的操作系统，选择后点击“NEXT”

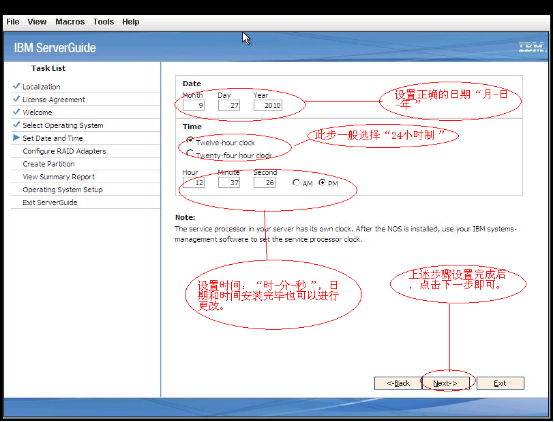

6、 设置正确的日期和时间后点击“NEXT”：
7、此时进入阵列配置阶段：

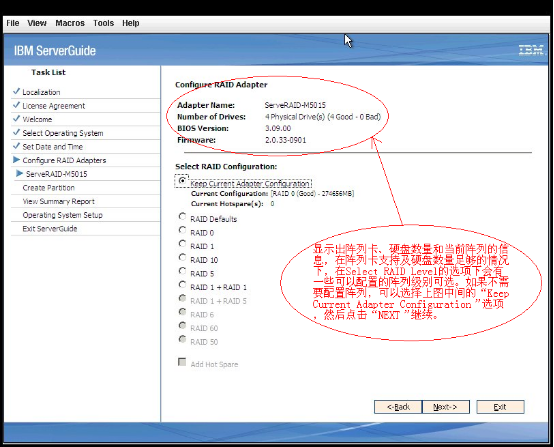

（1） 阵列配置如下图所示：
在Current Configurations中可以看到目前的阵列级别，第一个图例中是现在没有阵列配置，第二个图例中显示现有配置为Raid0
在中线右边的上半部分会显示出阵列卡、硬盘数量和当前阵列的信息。在阵列卡支持及硬盘数量足够的情况下，在Select RAID Level的选项下会有一些可以配置的阵列级别可选。如果不需要配置阵列，可以选择上图中间的“Keep Current Adapter Configuration”选项，然后点击“NEXT”继续。
――――――――――――――――――――――――――――――――――
可选阵列级别说明：
RAID Defaults：使用默认方式配置阵列(1块硬盘默认配置Volume，2块硬盘默认配置Raid1，3块以上硬盘默认配置Raid5)
RAID 0：使用所有可用的硬盘配置1个Raid0
RAID 1：使用前2块硬盘配置1个Raid1
RAID 10：使用前4块硬盘配置1个Raid10
RAID 5：使用所有可用的硬盘配置1个Raid5
RAID 1＋RAID 1：使用前2块硬盘配置1个Raid1，再使用其次的2块硬盘配置1个Raid1
RAID 1＋RAID 5：使用前2块硬盘配置1个Raid1，再使用其余的硬盘配置1个Raid5
Add Hot Sopare：如果选中此项，则会默认使用一块硬盘作为热备份硬盘
―――――――――――――――――――――――――――――――――――――――
注：在ServerGuide配置中只能进行一些阵列卡的自动预定义的配置，如果需要进行自定义的阵列配置，也可以在开机自检的Ctrl+H或者Ctrl+C提示中进入阵列卡的管理界面进行配置，然后在ServerGuide阵列配置时选择“Keep Current Adapter Configuration”跳过阵列配置。

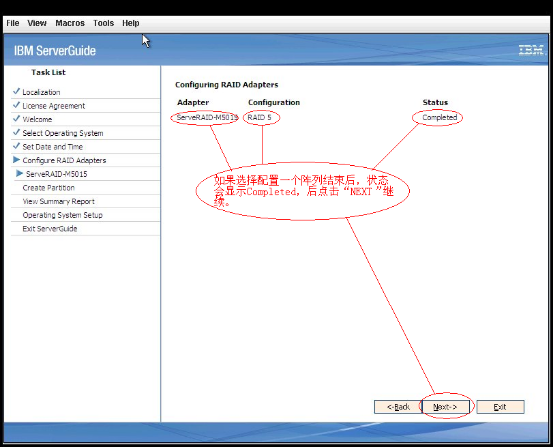

（2）如果选择配置一个阵列结束后，状态会显示Completed，后点击“NEXT”继续。

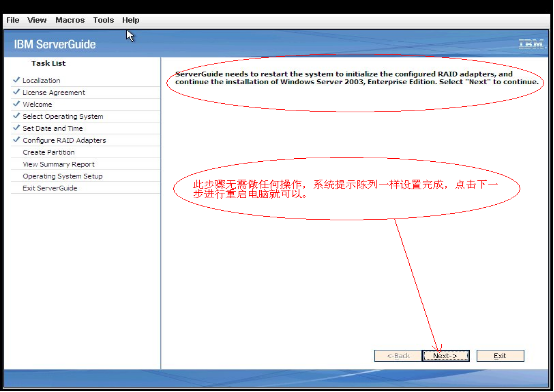

（3）提示ServerGuide需要重启服务器来初始化阵列，点击“NEXT”重新启动，过程中请等待ServerGuide重新引导，不要做任何操作。
8．手动设置磁盘阵列
由于IBM X3650 M3使用5010芯片，如果不设置RAID，引导程序会停留在这一步骤重启无限循环，需要手动进行阵列配置。阵列设置方法如下：

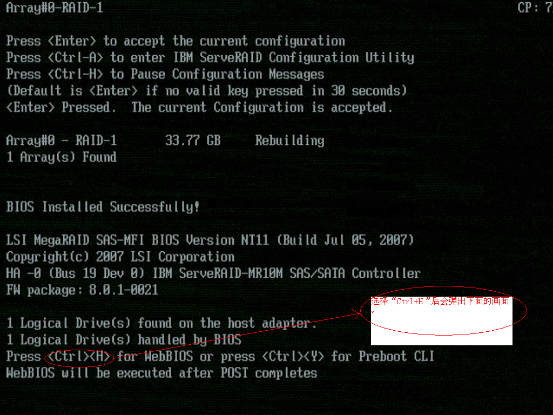

（1） 添加有ServeRAID MR RAID controller MR-10x控制器的服务器开机自检时，会有<CTRL>+<H>的提示（类似于）：
此时，请按下组合键<CTRL>+<H>。此时会出现选择RAID卡的界面。
（2）选择<Start>选项，继续后，会出现WebBIOS CU的界面。

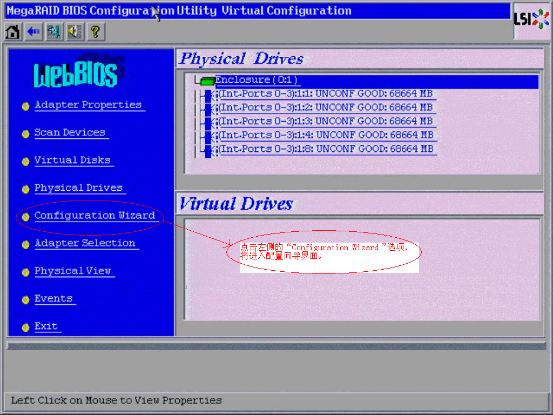

（3）在主界面点击左侧 Configuration Wizard选项，会进入配置向导的画面：

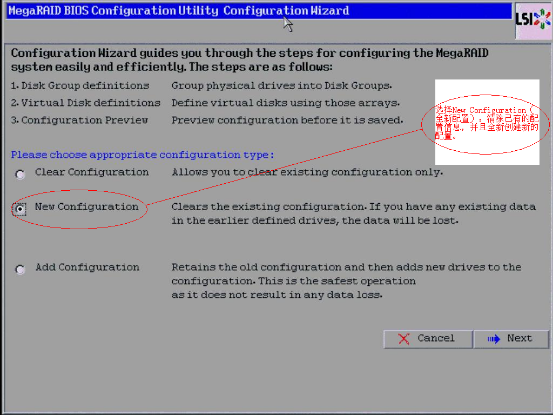

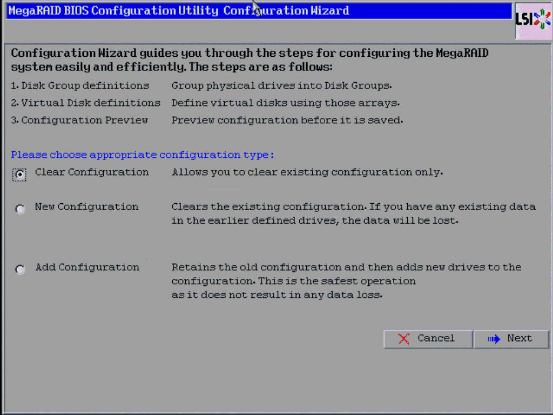

（4）选择New Configuration（全新配置）：清除已有的配置信息，并且全新创建新的配置，此步骤将会格式化，磁盘数据将会丢失。
注：有提示，会丢失所有的数据！

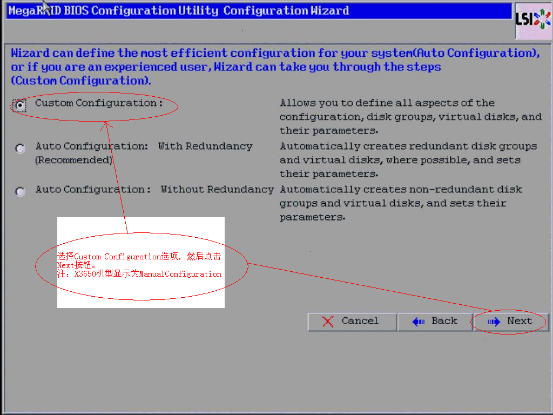

（5）使用自定义配置，配置RAID 0
选择Custom Configuration选项，然后点击Next按钮。
注：X3650机型显示为Manual Configuration

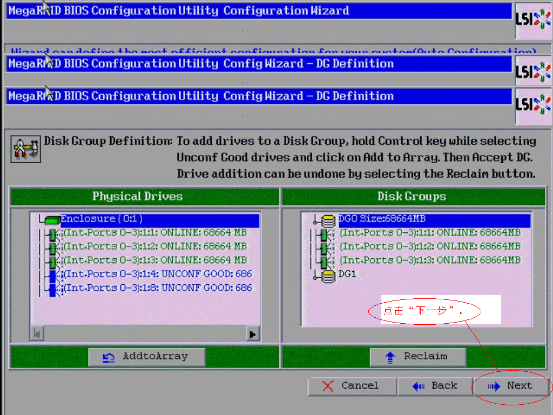

进入选择硬盘界面，选中硬盘后，点击AddtoArray按钮将硬盘加入Disk Group，如下图示。
选择所需硬盘后，点击Accept DG按钮，接受当前配置。然后点击Next按钮。

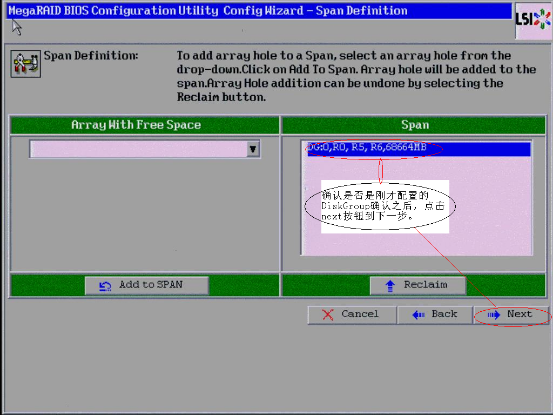

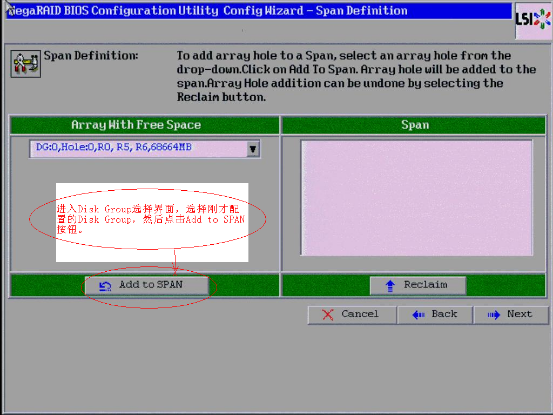

进入Disk Group选择界面，选择刚才配置的Disk Group，然后点击Add to SPAN按钮。
确认之后，点击next按钮。

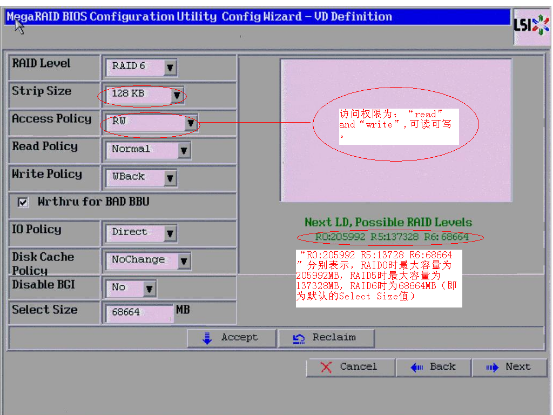

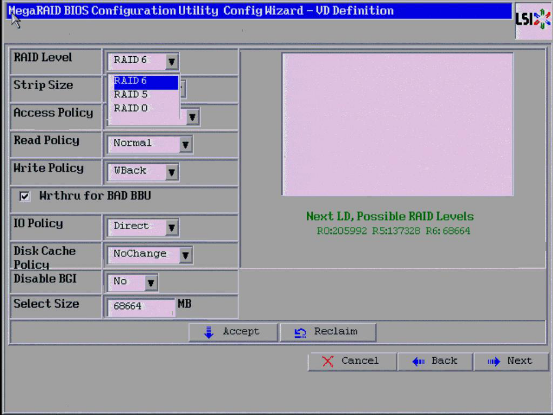

进入调整RAID参数界面，根据实际需要修改相应参数，如Strip Size等。（通常建议，选择默认参数。），选择所需要配置的RAID级别，修改RAID Level选项。如下图所示。
注：选中三个及三个以上硬盘并且配置raid5时，请注意修改Select Size选项的数值。因默认是配置raid6，故此时Select Size在修改RAID Level参数后，仍然是配置RAID6时的数值。配置不同raid级别时不同的数值，请参考如图中“Next LD，Possible RAID Levels”给出的具体数值，如本例中提示“R0:205992 R5:13728 R6:68664”分别表示，RAID0时最大容量为205992MB，RAID5时最大容量为137328MB，RAID6时为68664MB（即为默认的Select Size值）

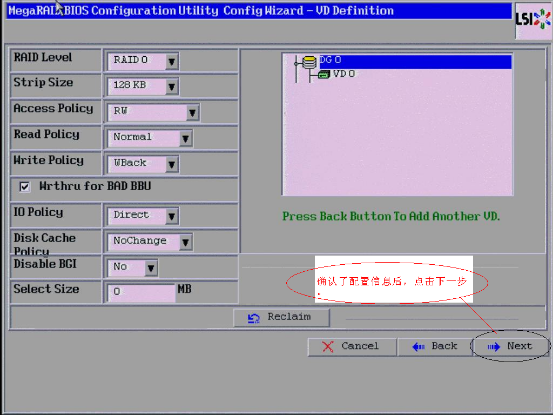

确认配置信息，点击Next按钮。

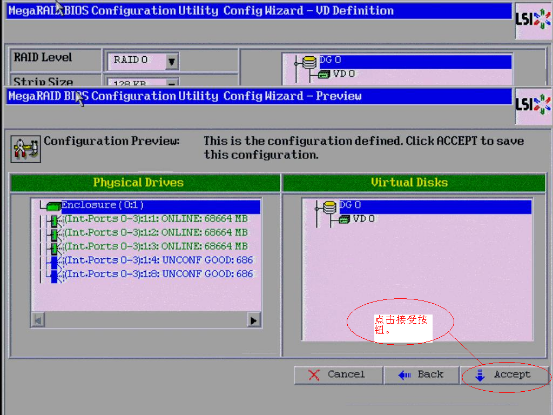

确认配置信息，核实后，点击Accept按钮。

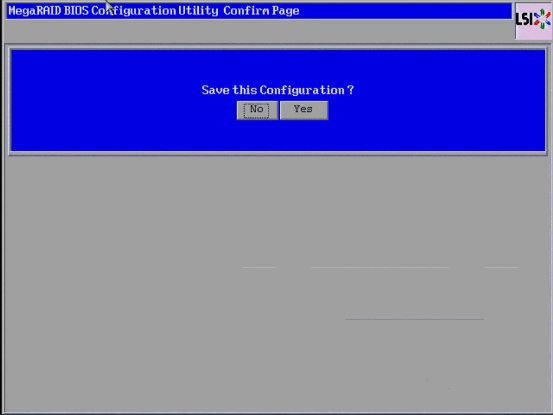

提示是否保存配置信息，点击Yes按钮。

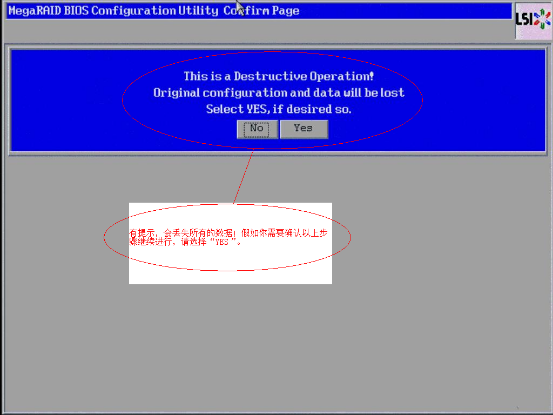

提示会丢失所有数据，再次确认后，点击Yes按钮。否则点击No按钮。

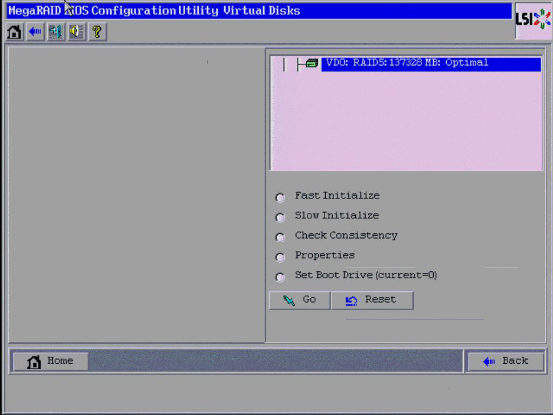

配置完成之后的界面。

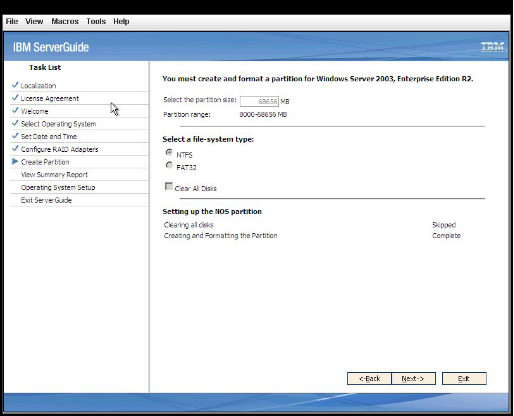

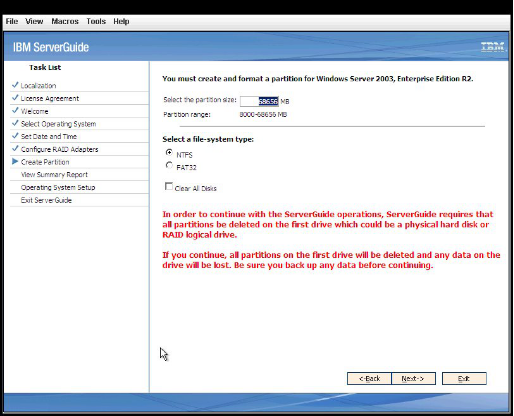

9．进入如下图所示进行分区和文件系统类型选择，在分区时注意不要小于8G的容量（一般我们选择的是30G）：（此时所输入的数值为系统分区的容量，即C盘容量；剩余空间在系统磁盘管理中以未划分状态出现）
注：默认情况下ServerGuide会清除第一块硬盘或第一个阵列的逻辑驱动器上所有分区和数据。如果选中了Clear All Disks，那么会清除所以硬盘及阵列上的数据。如果其他硬盘上有重要数据，务必先进行数据备份。
10、点击“NEXT”执行创建分区和格式化操作，完成后会显示下图：
11、点击“NEXT”后进入下图所示，显示出服务器的一些详细信息：
检查服务器所配置的信息有无错误，然后点击“NEXT”：
12、 下面开始设置windows安装的相关配置：

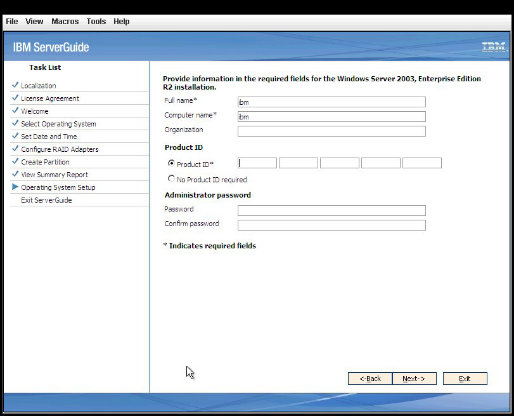

在下面界面上输入用户名，计算机名和序列号，注意“Product ID*” 要输入
Windows操作系统光盘的序列号（注：带*号的为必填项目）；

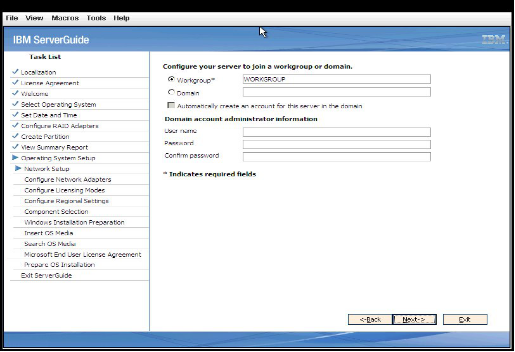

13、选择服务器的网络设置：

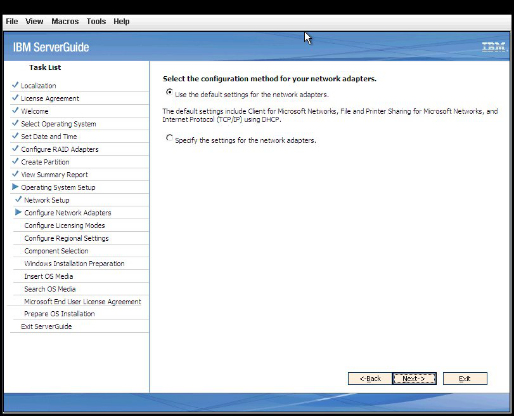

14、选择网卡的设置，可以按系统默认的网卡类型先进行安装，待操作系统安装好后可以进行更改：

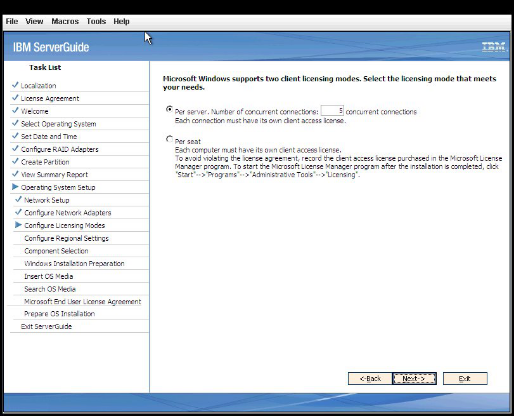

15、选择WIN2003系统的license数量，一般选为100：

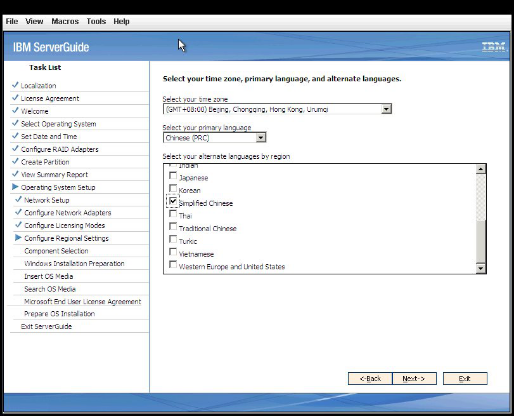

16、进入操作系统语言和国家设置界面，
在时区项选择“（GMT+08:00）Beijing, Chongqing, Hong Kong, Urumqi”
在主要语言项中选择“Chinese (PRC)” ；
在第二语言项中选择“Simplified Chinese”项，其他语音项都取消掉；
注：如果所安装的windows是中文简体版，必须按照如上的选项更改，否则系统安装完毕后会出现乱码。

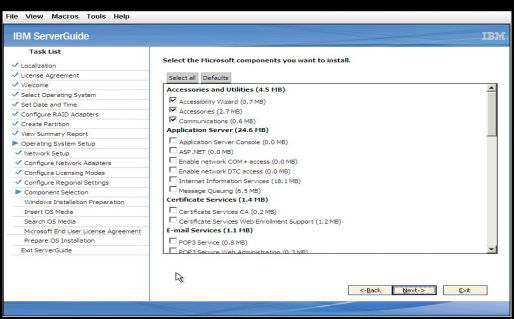

17、在以下界面选择您要安装的windows组件，也可以在装完系统后再安装，点击“NEXT”继续：

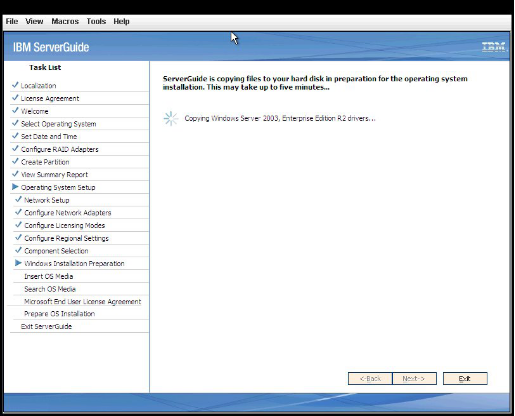

18、ServerGuide 会提示拷贝windows的相关驱动和安装文件，完成后点击“NEXT”继续：

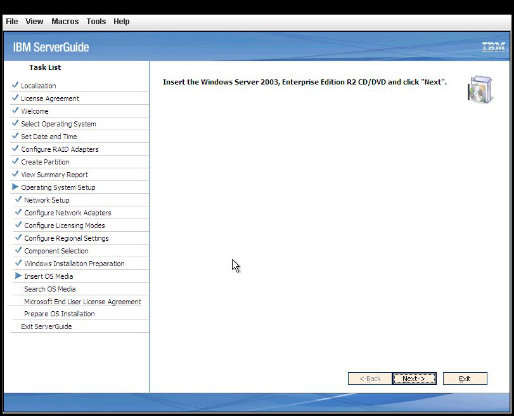

19、ServerGuide光盘会自动弹出，提示您需要更换与开始时选择的操作系统对应的Windows光盘, 点击“NEXT”继续：
20、插入Windows光盘后，会自动搜索，找到光盘后会有下图所示界面，如果光盘不符，会提示重新插入光盘。

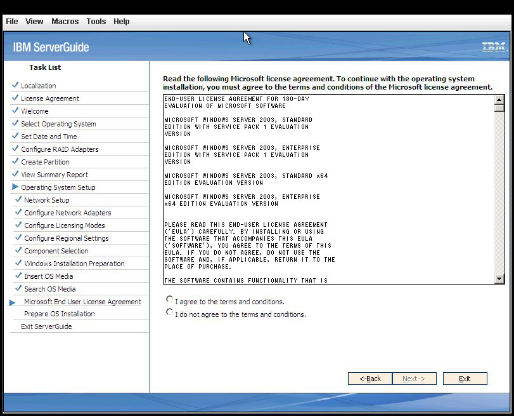

21、阅读微软最终用户License使用手册后选择“I agree”
注：这里有可能看到的是乱码，原因是目前ServerGuide 光盘中不自带中文字库,但系统安装好后不会有乱码出现

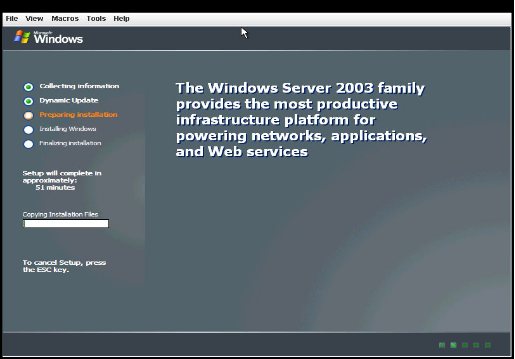

22、开始拷贝windows安装文件：
23、安装程序将进入无人职守安装，期间会自动进行重启，无需干预，请等待。
用服中心 茶剑伟
2013-8-29
