本文说明了HP ProLiant ML 系统、DL 系列服务器使用 SmartStart 光盘配置阵列卡过程。 进行测试的机器为 ML370 G3 ,加的阵列卡为 SmartArray 642 阵列卡,本测试文档可以适用与 ML(外加阵列卡) 和 DL(机器集成的阵列卡) 系列的服务器，使用的导航光盘为 SmartStart 7.3 CD 。

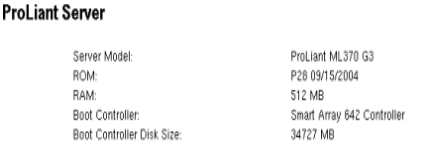

1. 机器的配置信息

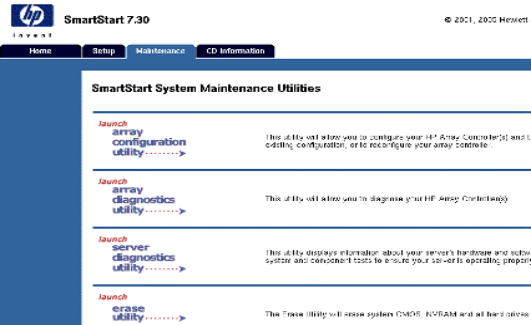

2. 使用导航光盘启动服务器，出现提示同意信息后，选择同意，进入下图的界面。点击页选框的"Maintenance"，然后点击"Launch array configuration utility...>"，即可进入阵列卡的配置。

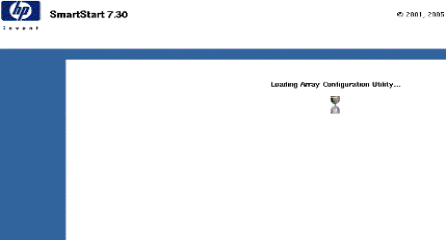

3. 进入阵列卡的配置程序 Array Configuration Utility,简称 ACU，加载阵列卡配置程序。

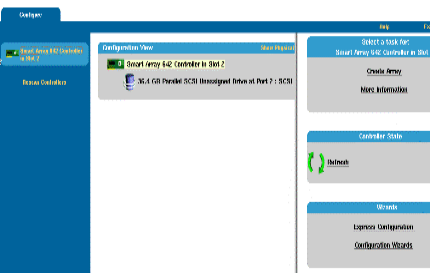

4. 进入到阵列卡的配置界面。左侧列出检测到的阵列卡，中间列出阵列卡的信息，右侧配置阵列卡。
图示的左侧列出检测到控制卡为：Smart Array 642 Controller in Slot 2。如果点击下方的 Rescan Controllers，可以重新搜索控制器。
中间列出控制器的详细信息。Smart Array 642 Controller in Slot 2，当前机器的硬盘为 36.4 GB。
右侧选项为
· Create Array：创建阵列
· Refresh：刷新
· Express Configuration：快速配置
· Configuration Wizards：使用配置向导进行阵列的配置

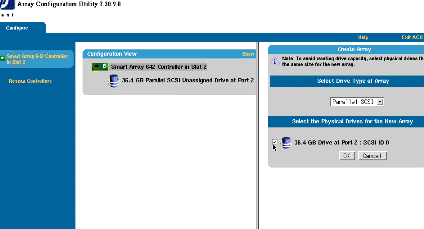

5. 选择右边的"Create Array" 来创建阵列,选择需要加入到阵列的硬盘

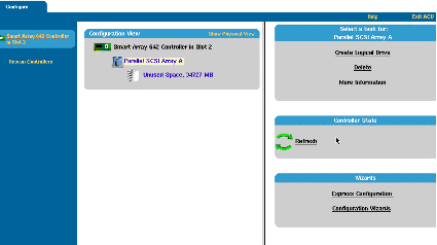

6. 选择"OK" 出现的的界面,能看到,已经把硬盘加到"Array A" 中,空间的大小为"34727 MB"
同时,可以在右边看到新的三个选项"Create Logical Drive","Deletet", "More Information"
选择"Create Logical Drive"

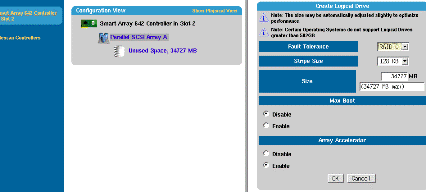

7. 进入到"Create Logical Drive" 的界面,可以看到最右边出现做阵列的一些设置，都选为默认设置。
· Fault Tolerance: RAID 的级别为 RAID 0
· Stripe Size : RAID条带化的大小:128 KB
· Size: 阵列第大小
"Max Boot" 有两个选项 a: Disable b: Enable 最大的引导空间
"Array Accelerator" 有两个选项 a: Disable b: Enable 阵列加速器设置

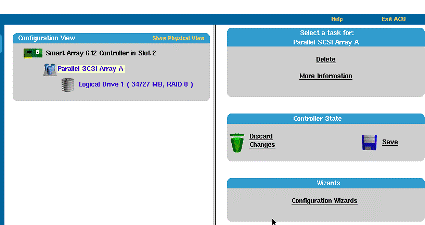

8. 选择"OK",提示"Save"保存。

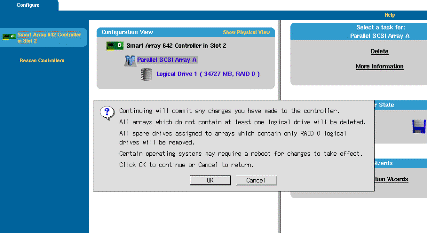

9. 选择"Save" ,保存,出现的提示信息。

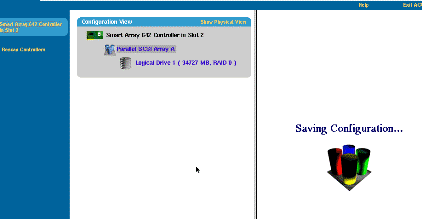

10:选择"OK",正在保存配置信息

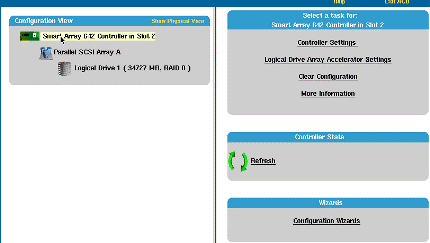

11. 保存完出现的界面。阵列卡配置到此完成了，后面为查看配置信息。

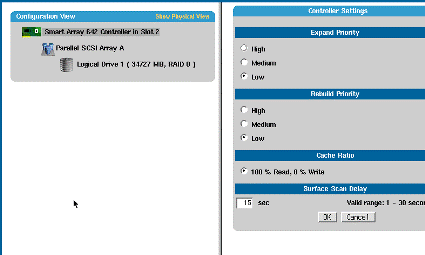

12. 进入"Controller Settings"的界面,可以看到四个选项，依次为：
· Expand Priority：扩展优先权
· Rebuild Priority：重建优先权
· Cache Ratio：读写比例
· Surface Scan Delay：搜索的延迟时间

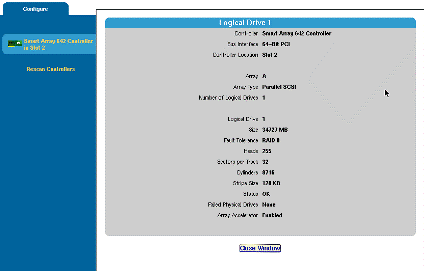

13. 选择"Logical Drive 1(34727 MB,RAID 0),选择 "More Information",可以看到配置阵列的详细信息
