CUH-1200版本PS4游戏机完全拆解图赏:偷工减料or工艺升级?

所属分类: 硬件教程 / 硬件综合 阅读数: 73
收藏 0 赞 0 分享

索尼稍早发布了型号为CUH-1200的新版PS4游戏机,并声称新主机较之前型号重量下降了10%,功耗降低8%。那么,索尼到底是用了什么魔法达到了这种效果呢?

另外,新主机发布之后有网友表示,从全磨砂质感塑料外壳来看,新版PS4存在用料、工艺缩水嫌疑。真的会是这样吗?

下面我们就通过日本媒体对CUH-1200版本PS4主机的拆解来一探究竟。

新主机的拆解顺序与老版本一样,都是先从硬盘盖下手。

新版PS4完全拆解:偷工减料or工艺升级?

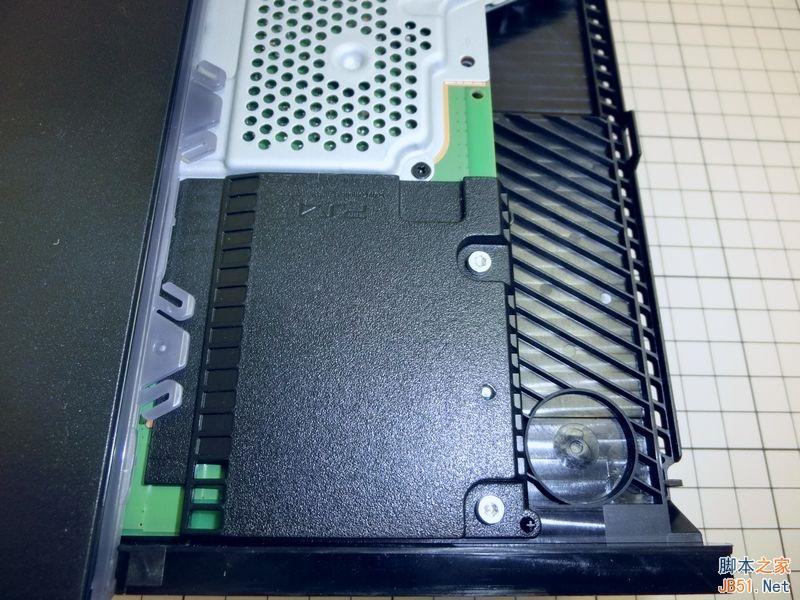

硬盘上改用了塑料保护盖

好,硬盘盖打开。这里我们发现了新版主机的第一个不同,原本一直覆盖到头的金属屏蔽板在CUH-1200主机中明显缩短,硬盘上方改用一块塑料盖板。

这种设计虽然可以让硬盘部分的空间变得更紧凑,但对于硬盘的保护明显减弱。

值得一提的是,塑料盖板将旁边的12V接口进行了遮挡,避免了误触。

新版PS4完全拆解:偷工减料or工艺升级?

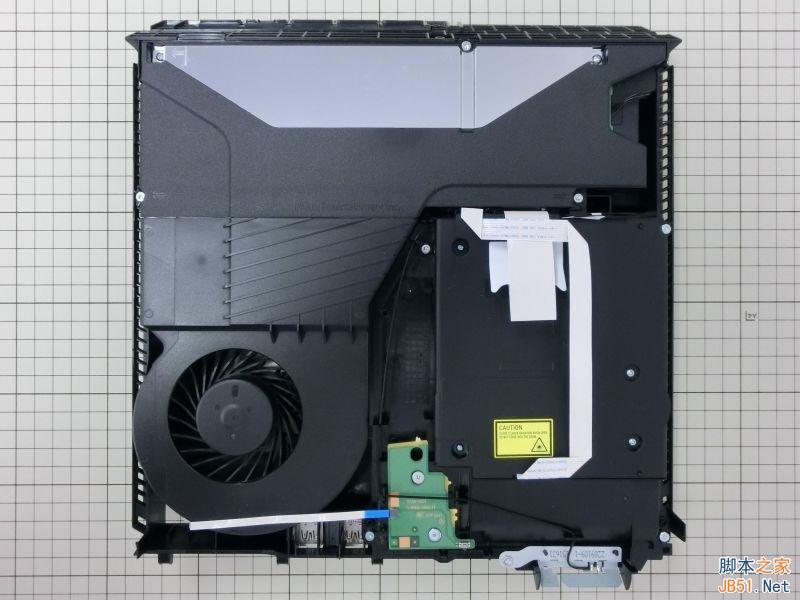

拆掉塑料保护盖之后

新版PS4完全拆解:偷工减料or工艺升级?

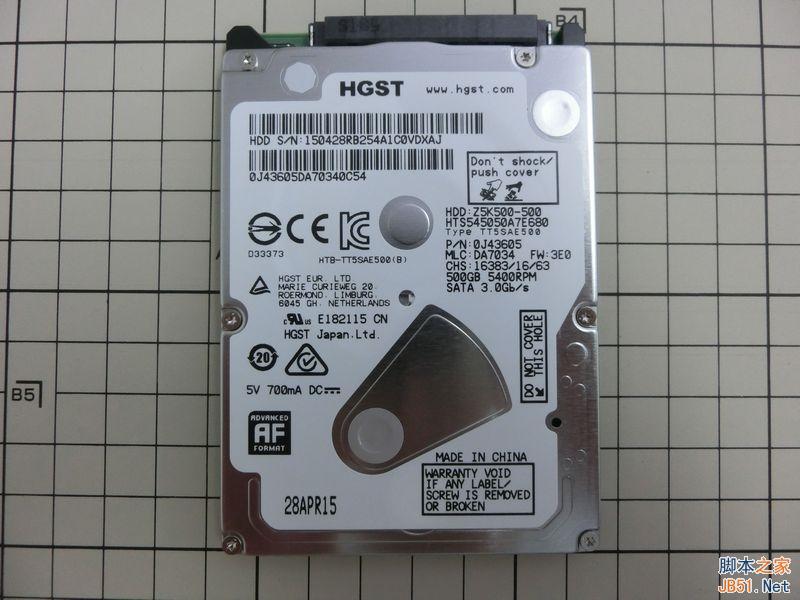

可以看到,拆机的这台PS4搭载的是日立7mm 500GB笔记本硬盘。

新版PS4完全拆解:偷工减料or工艺升级?

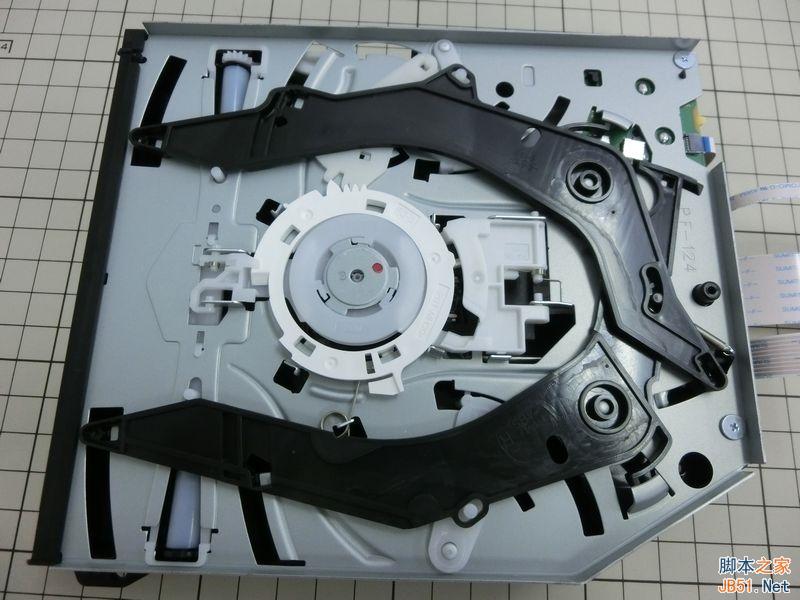

蓝光光驱部分的空间设计也变得更加简单,光驱内部及散热机构延续了PS3时代的设计。

新版PS4完全拆解:偷工减料or工艺升级?

CUH-1200采用的是ADP-200ER电源,重量为364g,较CUH-1100使用的ADP-240CR电源来说轻了约80克。

新版PS4完全拆解:偷工减料or工艺升级?

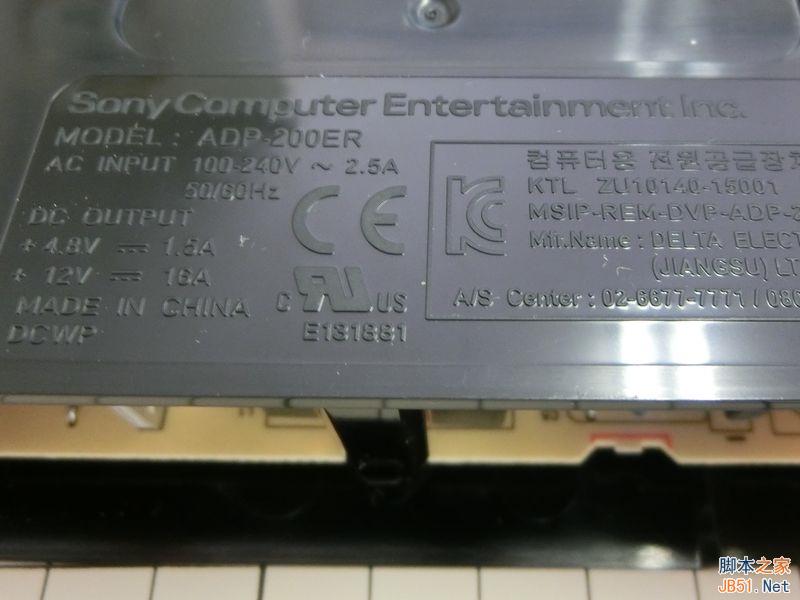

CUH-1200主机电源的输出规格:+4.8V为1.5A、+12V为16A

新版PS4完全拆解:偷工减料or工艺升级?

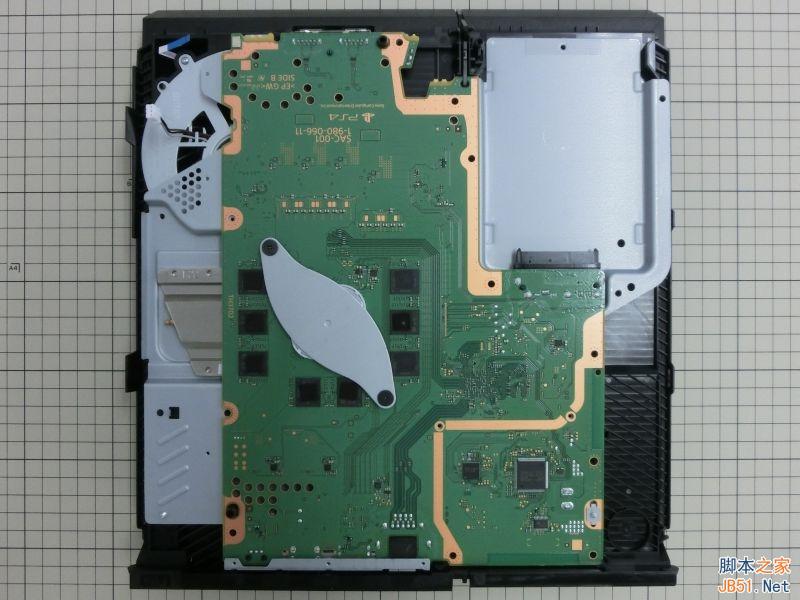

PS4 CUH-1200的主板,编号SAC-001。

新版PS4完全拆解:偷工减料or工艺升级?

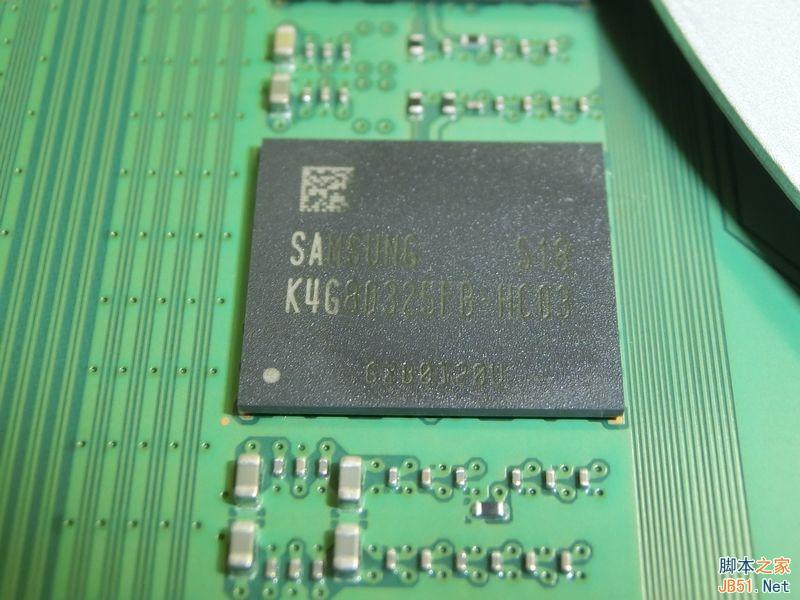

三星8GB GDDR5闪存芯片,编号K4G80325FB-HC03

主板上的采用的是今年1月开始量产的三星8GB GDDR5闪存芯片,编号K4G80325FB-HC03。

从下图可以看出,由于单芯片容量的提升,因此围绕APU周围的闪存芯片数量从之前的4GB*16个减少到了现在的8GB*8个,但电路设计貌似并没有什么变化。

新版PS4完全拆解:偷工减料or工艺升级?

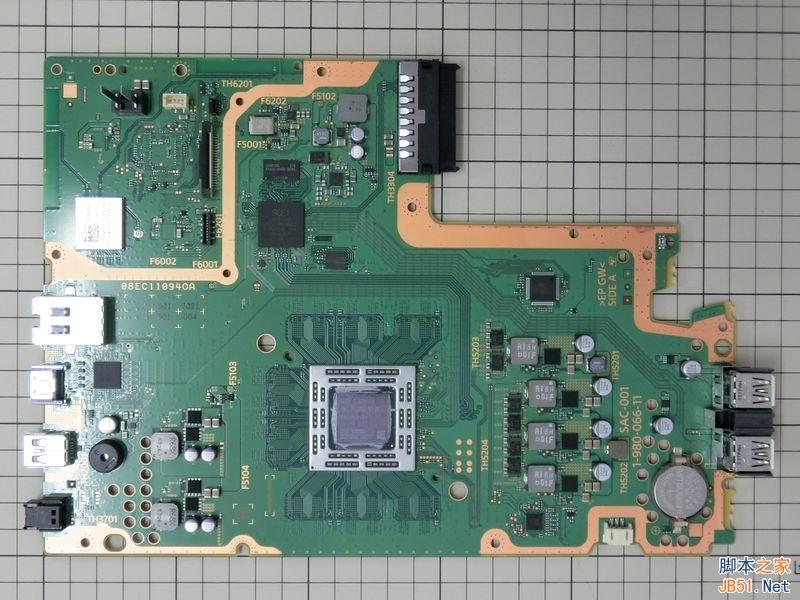

CUH-1200新版主板正面

新版PS4完全拆解:偷工减料or工艺升级?

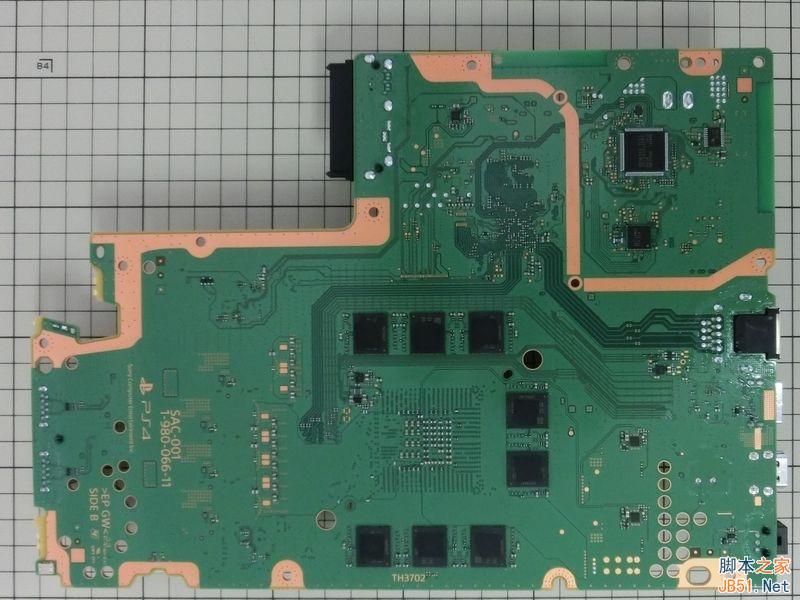

CUH-1200新版主板背面

新版PS4完全拆解:偷工减料or工艺升级?

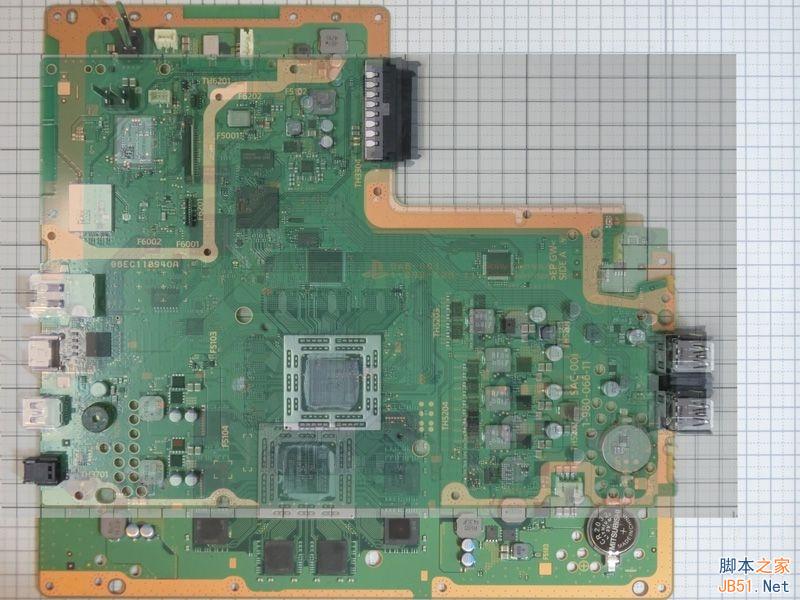

阴影部分为CUH-1200主板大小区域

对比CUH-1100的主板(SAB-001)来看,CUH-1200的主板(SAC-001)更小,上下分别缩短了20mm和40mm

新版PS4完全拆解:偷工减料or工艺升级?

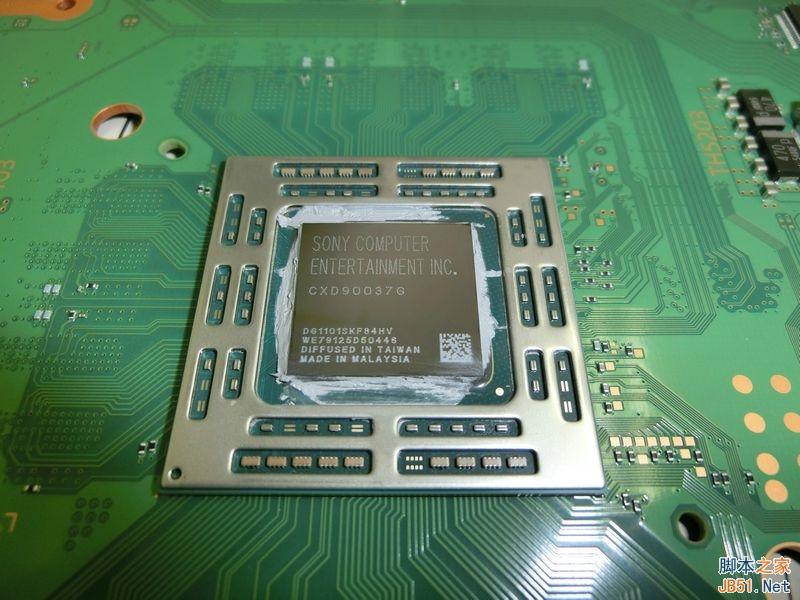

APU型号CXD90037G

CUH-1200的APU并未发生变化,型号依旧是CXD90037G,封装尺寸依旧是19mm*19mm,采用的是台积电28nm工艺。

新版PS4完全拆解:偷工减料or工艺升级?

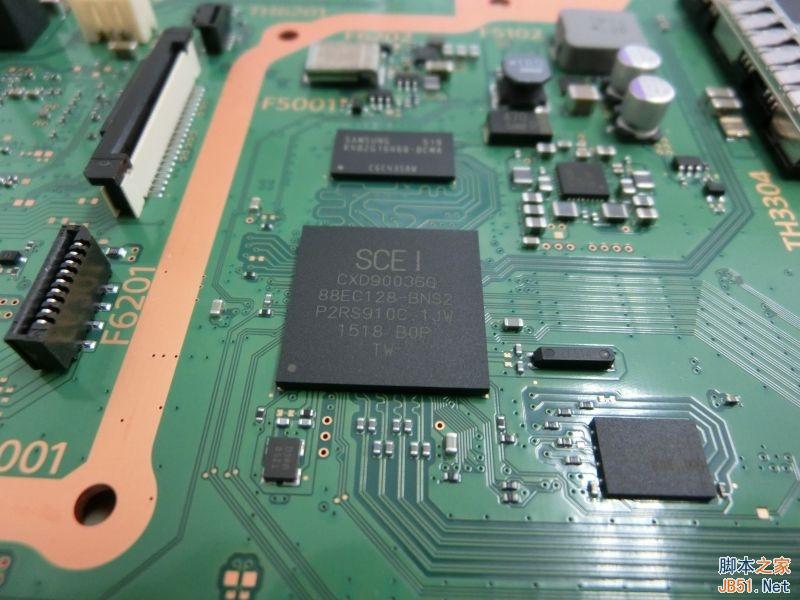

辅助处理器型号CXD90036G

辅助处理器型号略有变化,为CXD90036G(CUH-1100为CXD90026AG,CUH-1000为CXD90026G),SDRAM芯片型号与CUH-1100一样,同为K4B2G1646Q-BCMA。

值得一提的是,在CUH-1200主机上,辅助处理器抗下了更多的任务,之前旧版机型中的USB 3.0控制芯片、USB 3.0桥接芯片和以太网控制芯片都被省略,所有的功能全部都整合到了辅助处理器中。(这就是新版主板变小的一大原因)

新版PS4完全拆解:偷工减料or工艺升级?

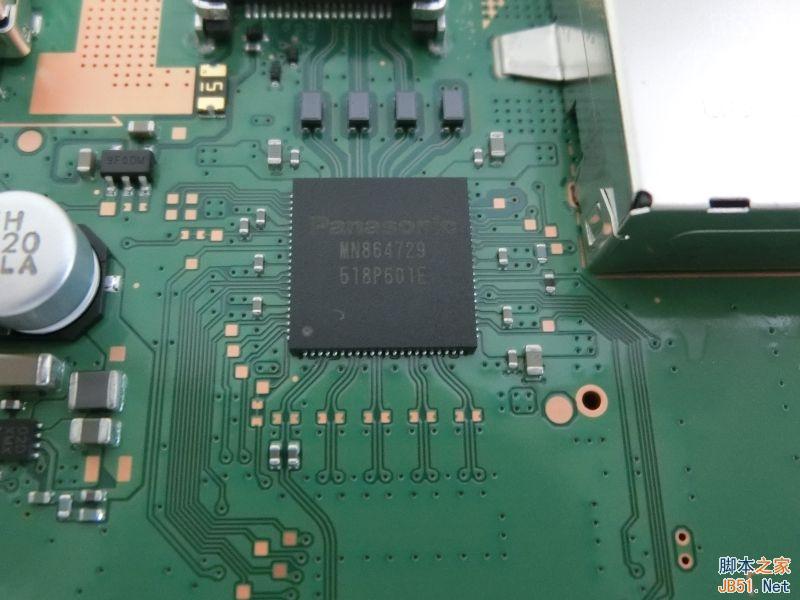

HDMI控制芯片为松下MN864729。

新版PS4完全拆解:偷工减料or工艺升级?

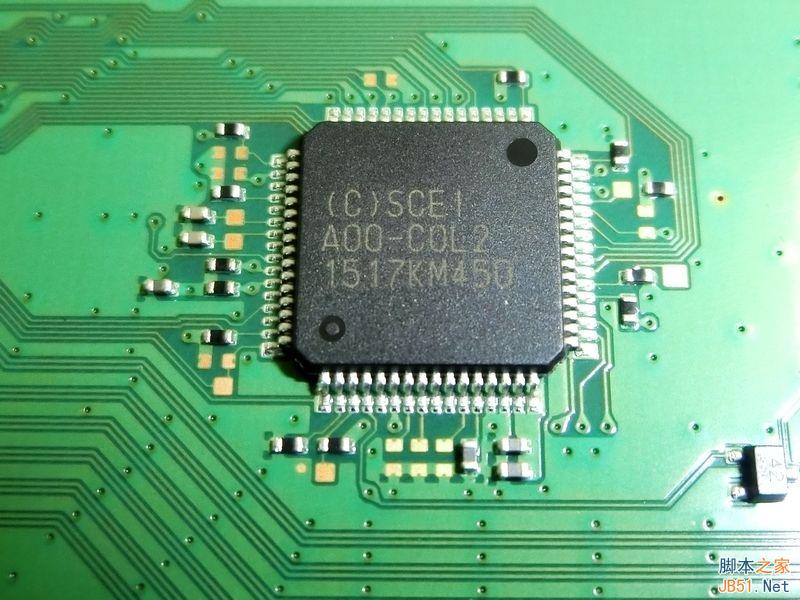

系统控制芯片型号没变,A00-C0L2

新版PS4完全拆解:偷工减料or工艺升级?

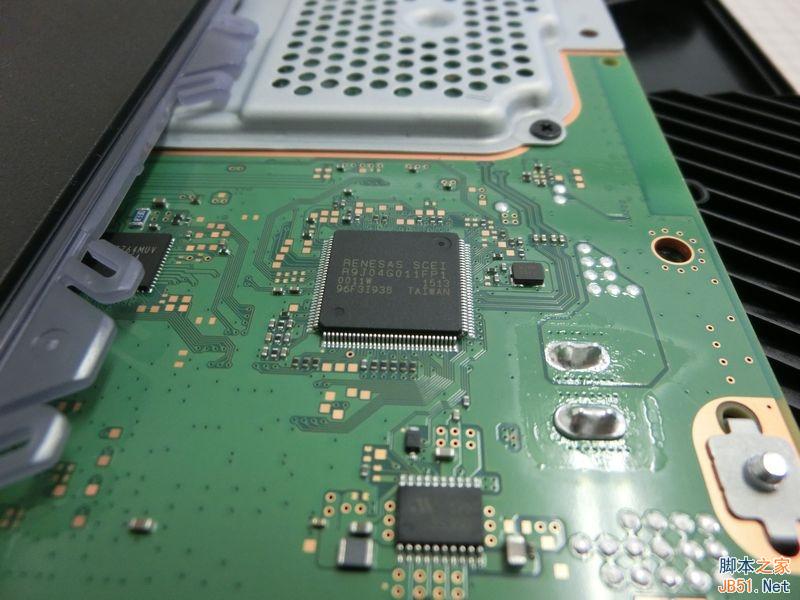

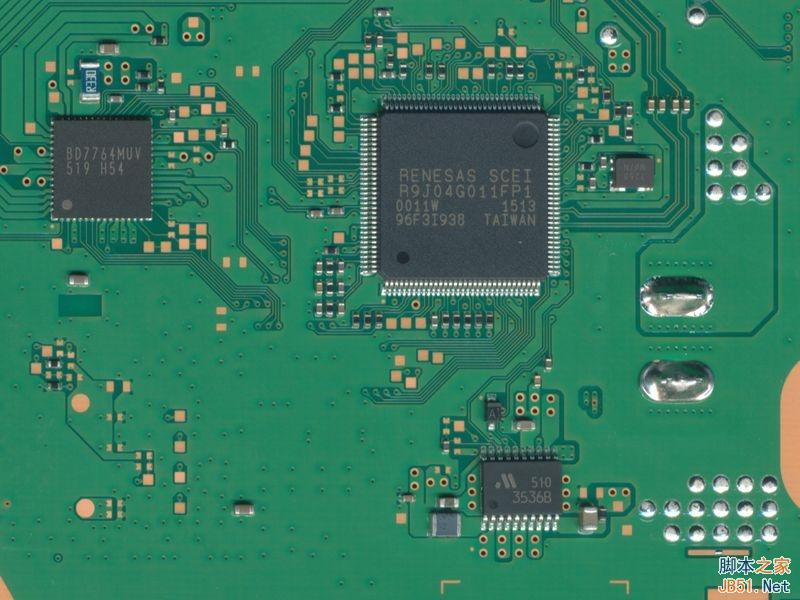

光驱控制芯片和马达驱动芯片

蓝光光驱的芯片也被集成到了主板上,控制芯片型号R9J04G011FP1,马达控制驱动芯片型号BD7764MUV。

新版PS4完全拆解:偷工减料or工艺升级?

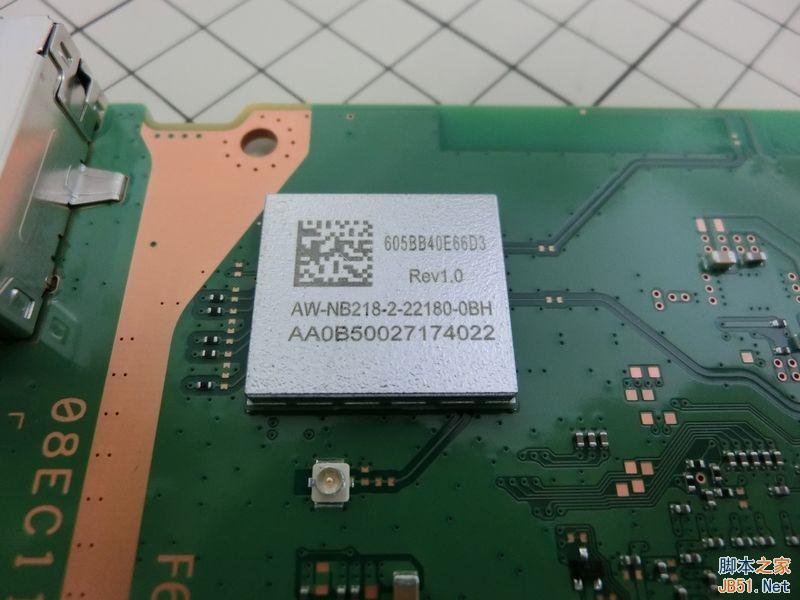

无线模块,型号未知。

新版PS4完全拆解:偷工减料or工艺升级?

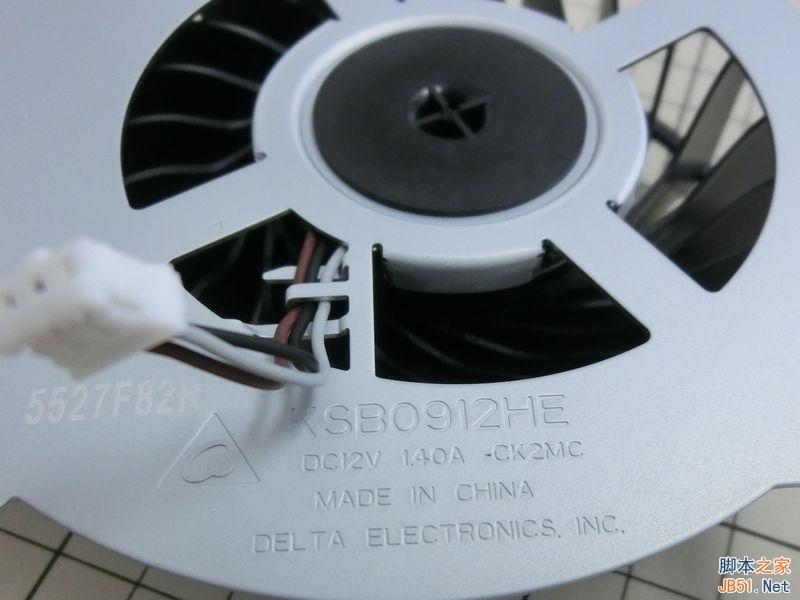

风扇的金属外框设计有变化

CUH-1200的散热风扇(KSB0912HE)金属框设计有所变化,但扇叶数量和转速与之前相同。

新版PS4完全拆解:偷工减料or工艺升级?
散热底板,其中包含一根热管

新版PS4完全拆解:偷工减料or工艺升级?

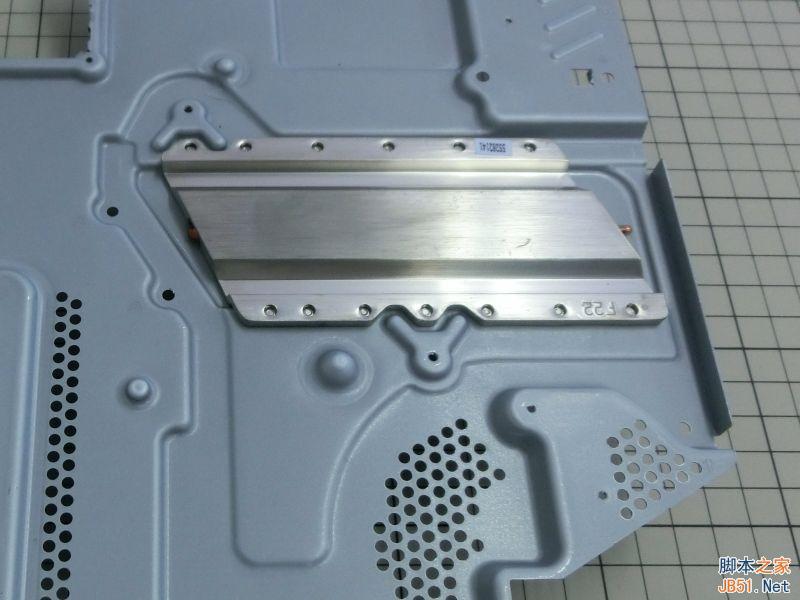

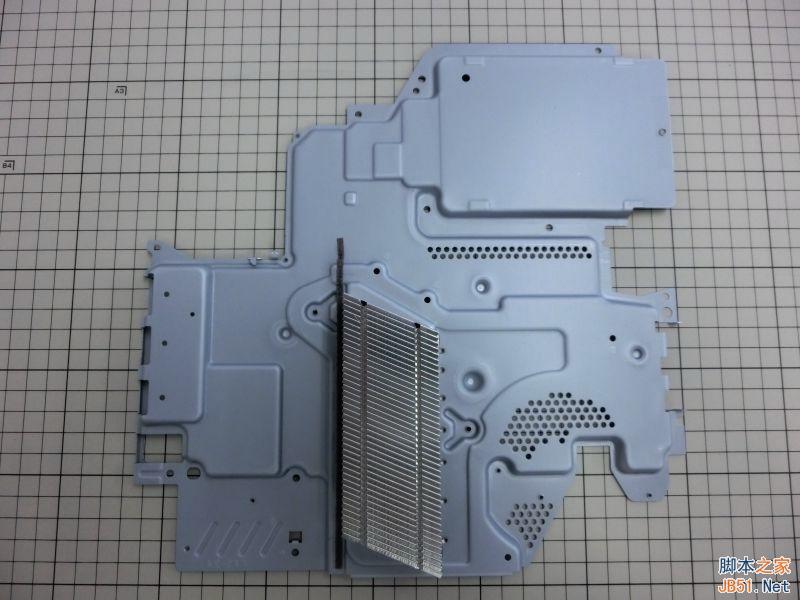

散热鳍片

背部金属板上的散热片取消了与鳍片之间的热管,仅散热底板内部设计有一根热管

总评:

通过日本媒体的拆解不难看出,CUH-1200新版PS4在内部设计方面的确省去了不少东西,难免有缩减成本之嫌,但其中多数都是在不影响性能和可靠性的前提下进行的。也正是因为芯片数量和散热部件的简化,才能令新版PS4的机身重量和功耗进一步降低。总的来说,CUH-1200新版PS4再次体现了索尼出色的工业设计水准。
