注意：5I与6I阵列卡设置方法一样
一、设置RIAD 0

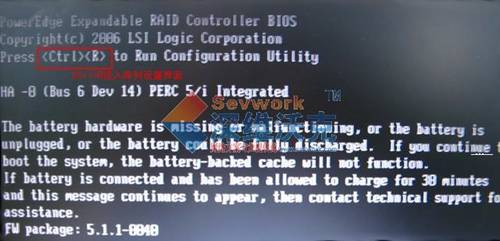

1、进入阵列卡设置，按CTRL＋R进入阵列卡BIOS设置
下面那一堆英文，就是THE BATTEY开头，以ASSISTANCE结束的这段，是提示阵列卡未接电池，可以忽略，不影响正常使用。

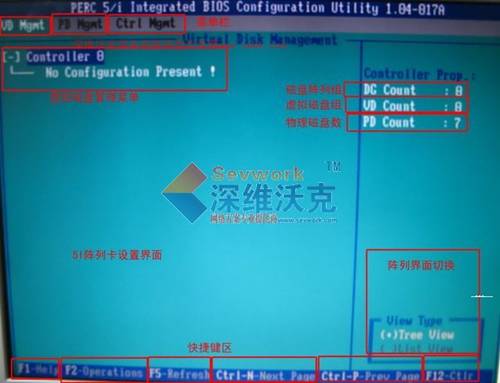

2、阵列BIOS默认界面

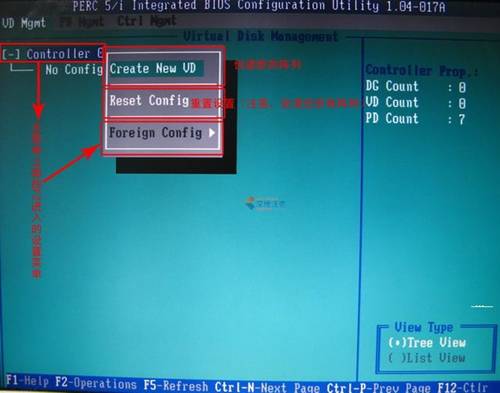

3、在CONTROLLER菜单上面按F2键，如图

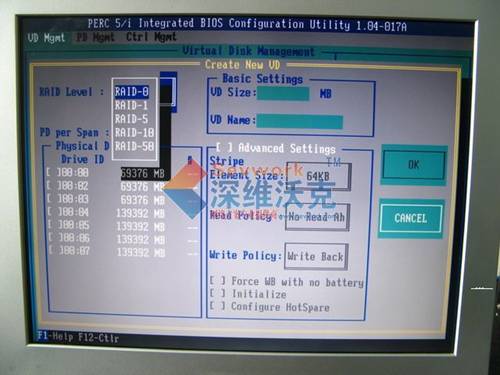

弹出菜单第一位，选择Create New VD，创建新的阵列
显示“Create New VD”（创建新 VD）屏幕。光标位于“RAID Levels”（RAID 级别）选项上。
按 <Enter> 键显示 RAID 级别。
按下箭头键选择 RAID 级别，然后按 <Enter> 键。
按 <Tab> 键将光标移动到物理磁盘列表。
使用下箭头键高亮度显示某个物理磁盘，并按空格键选择该磁盘。
如果需要，选择其它磁盘。
按 <Tab> 键将光标移动到“Basic Settings”（基本设置）框，然后设置虚拟磁盘的大小和名称。
最重要的出来了

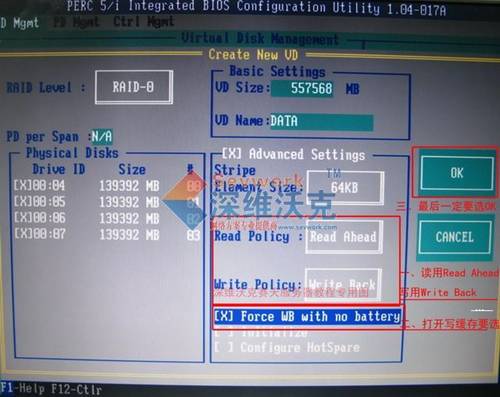

按 <Tab> 键将光标移动到“Advanced Settings”（高级设置）。如图
按空格键激活这些设置，以便可以对其进行更改。
X 将显示在“Advanced Settings”（高级设置）旁边。这些设置为磁条元大小和读取策略。您还可以选择高级选项，例如将高速缓存策略强制为回写式、初始化虚拟磁盘及配置专用热备用。显示窗口时将显示这些参数的默认值。可以接受默认值或对其进行更改(不建议修改，默认值就可以了)。
执行以下步骤来选择虚拟磁盘参数：
按 <Tab> 键将光标移动到要更改的参数。
按下箭头键打开参数并向下滚动设置列表。
要更改磁条元大小，请按 <Tab> 键高亮度显示“Stripe Element Size”（磁条元大小）。
按 <Enter> 键显示磁条元大小列表（8 KB、16 KB、32 KB、64 KB 和 128 KB），然后按下箭头键高亮度显示某个选项并按 <Enter> 键。 默认推荐选择64K
如果需要，按 <Tab> 键将光标移动到“Read Policy”（读取策略），以对其进行更改。
按 <Enter> 键显示选项，即“Read Ahd”（预读）、“No Read”（非预读）或“Adaptive”（自适应），然后按下箭头键高亮度显示某个选项并按 <Enter> 键。 推荐选择：Read Ahd
按 <Tab> 键将光标移动到“Write Policy”（写入策略），以对其进行更改。
按 <Enter> 键显示选项，即“Write-Through”（直写式）或“Write-Back”（回写式），然后按下箭头键高亮度显示某个选项并按 <Enter> 键。 推荐选择：Write-Back
按 <Tab> 键将光标移动到“OK”（确定）。
按 <Tab> 键将光标移动到“Force WB with no battery”（强制回写式不使用电池），然后按 <Enter> 键。 在没有安装电池的情况下，这项一定要选择上
如果做的是raid1,需要初始化数据。按F2选择initlization即可。
二、错误修复

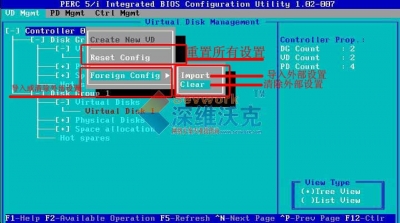

这张阵列卡是企业级高级阵列卡，功能强大，还能导入外部阵列信息---就是说，如果用其他阵列卡组的阵列，移过来，他可能还可以导入使用，保障数据不丢失。 但这些功能，对不会使用的人会造成一些困惑，因为经常会出现进组阵列会找不到硬盘，或硬盘状态不正常，而在阵列的第一个界面，PD Count中显示的磁盘数又是正常的对于这种情况，用以下可以解决 在CONTROLLER菜单上面按F2键，会有三个选项，如下图

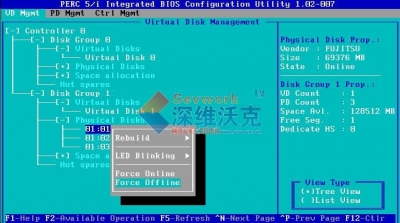

这时候，如果第三项，Foreign Config是可选的，就选择第三项，这时候就会让我们选择是导入外部设置还是清除，如果是清除外部设置，选择按确认后，就可以把外来设置清除，如果这时候在阵列中还是看不到盘，就再使用第二项重置一次如果第三项是不可选，是灰色的，就使用第二项，重置阵列信息,重置后，如果第三项亮了，就回到上一段操作 一段做了这两段设置，都是可以操作了，还有一种就是进阵列后，Virtual Disks成红色状态，这个表示此组阵列可能因为磁盘故障造成阵列不正常，这时候在此组阵列上按F2，如下图
这时候在PD Mgmt中看到磁盘为Offline状态，这时候就可以使用Force Online修复磁盘
DELL5/I阵列卡设置图文说明
DELL PERC 5i SAS Raid卡，双通道SAS Raid卡，最多可以接8个SAS接口或者SATA接口的服务器硬盘，LSI Logic 1068 SAS控制芯片，IOP333的协处理器，512M DDRII Reg-ECC缓存，带有缓存电池，支持多种阵列模式：0、1、5、10等，原生PCI-E 8X接口，兼容PCI-E 16X插槽
3Gb/s 8端口内部SAS RAID适配器
作为首个推向市场的8端口串行SCSI（SAS）RAID解决方案，5/i为SAS驱动器、SATA II驱动器或者两种驱动器的任意组合提供了高级的容错性能。采用高性能Intel I/O处理器优化RAID性能、并通过PCI-Express主机接口提高带宽的SAS 8408E提供了智能而强健的RAID解决方案。另外，此适配器支持256MB DDRII SDRAM用于数据缓存，并且支持智能便携式电池备份模块（iTBBU），可在72小时完全断电事故下保存缓存数据。便携式缓存模块甚至能移到新的MegaRAID适配器上，同时保存完整的数据。
特性
8个内部SAS/SATA端口
两个x4 SFF 8484连接器
每端口全双工3 Gb/s吞吐速率
支持RAID0、1、5、6、10、50及60
支持大于2TB阵列
Intel IOP333 I/O处理器
遵从PCI Express 1.0a
每线2.5 Gb/s
x8线带宽
256MB DDRII 400MHz SDRAM智能便携式电池备份DIMM模块
高级数据完整性和可恢复性，增强的故障处理和报告功能
在线容量扩展(OCE)
在线RAID级别升级(RLM)
全面的管理和配置功能
完全SAS扩展支持（可支持32个硬盘）
下面是此卡的设置图文说明：
进入设置界面，显示阵列管理快捷键<Crtl>+<R>，固件版本，与磁盘

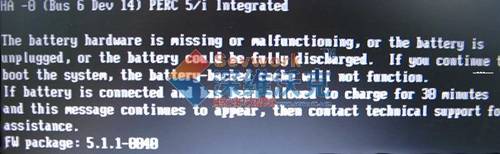

如果有这样的信息：
表示阵列卡没有电池、电池没充好电、电池有问题。
主界面说明：
按 <Ctrl><R> 组合键之后，默认情况下显示 Virtual Disk Management（虚拟磁盘管理）菜单屏幕。 此屏幕以与 Microsoft Windows 资源管理器类似的可扩展树目录的形式，显示控制器、虚拟磁盘、物理磁盘、可用空间、热备份及其它细节。如下图：
菜单栏：每个主菜单的选项：
· (VD Mgmt)菜单：Virtual Disk Management（虚拟磁盘管理）
· (PD Mgmt) 菜单：Physical Disk Management（物理磁盘管理）
· (Ctrl Mgmt)菜单：Controller Management（控制器管理）
快捷键区：显示了可用于在 BIOS 配置公用程序的不同屏幕之间移动的菜单键。
