Feescale飞思卡尔于7月份发布全新的基于ARM Cortex-A7核心的低功耗处理器i.MX6UL，主要面向车载信息处理、家庭能源管理系统、工控领域、物联网网关等应用。具有可扩展性、高性能和低功耗特性。目前主要活跃在汽车、消费电子、工业、医疗/保健等领域。
工具/原料
1、MCIMX6UL-EVK开发板
2、1个电源适配器
3、两根MicroUSB线
4、一根网线
5、一张MicroSD卡
6、鼠标
7、键盘
8、液晶显示屏，型号为LCD8000-43T
方法/步骤
1、MCIMX6UL-BB底板评测

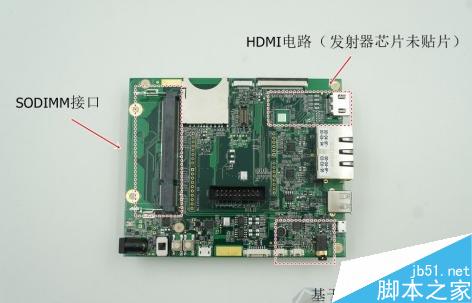

首先我们来看底板MCIMX6UL-BB，底板采用了4层板设计，大小为13.0 cm x 10.8 cm，板卡上的接口还是非常丰富的。
底板MCIMX6UL-BB板载资源：
1 ， LCD扩展连接器
2 ， HDMI连接器（未贴片HDMI发射器芯片
3， 音频编解码器电路（包括3.5mm耳机接口、麦克风输入、左右扬声器输出）
4， 一个USB2.0 MicroUSB OTG连接器
5， 一个USB2.0 USB HOST接口
6， 两个以太网（10/100T）连接器
7， 双CAN连接器
8， SD/ SDIO接口
9，并行相机接口

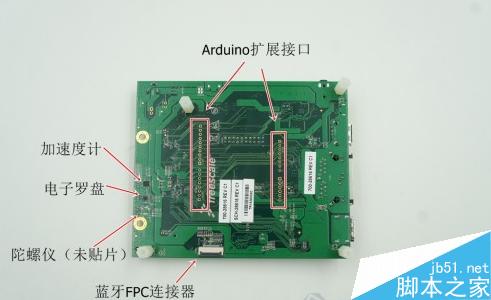

10， 传感器：飞思卡尔MAG3110 电子罗盘，飞思卡尔FXLS8471Q 加速度计、陀螺仪（未贴片）
11， 20pin标准JTAG连接器
12， UART-To-Micro USB接口
13，Arduino扩展接口

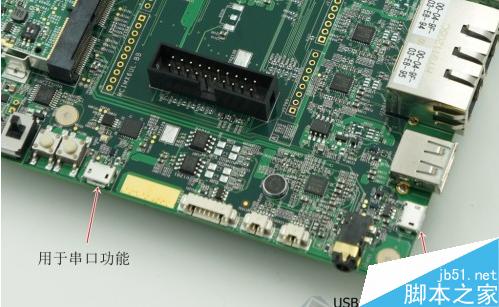

MCIMX6UL-BB板卡上的资源分布还是非常清楚的，不过，由于板卡上搭载了两个MciroUSB接口，其中一个是串口转USB，另一个是USB OTG接口，在使用串口以及下载功能的时候要区分清楚，后面在下载软件使用的过程中会用到。
方法/步骤2

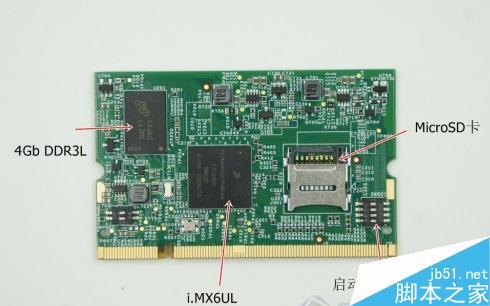

MCIMX6UL-CM核心板评测
核心板MCIMX6UL-CM同样是四层板的设计，大小为6.76 cm x 4.24 cm，
板载的i.MX6UltraLite应用处理器将近300个管脚，仅仅用4层板就能设计出来。
核心板MCIMX6UL-CM板载资源：
1， i.MX6UltraLite应用处理器
2， 分离式电源供电电路
3， 4Gb的DDR3L SDRAM

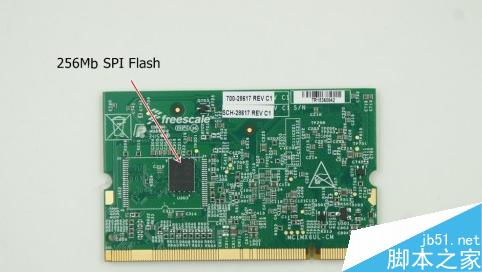

4， 256 Mb四通道SPI Flash/NAND闪存（未贴片）
5 ，MicroSD连接器/eMMC（未贴片）
核心板MCIMX6UL-CM的资源看起来就相对比较少，除了i.MX6UltraLite应用处理器，核心板载存储的扩展上都做了兼容的设计，比如可以选择SPI FLASH或者NAND Flash，可以选择MicroSD卡座或者eMMC，而板卡默认的配置是SPI FLASH与MicroSD卡的组合。
方法/步骤3
i.MX6UltraLite应用处理器评测

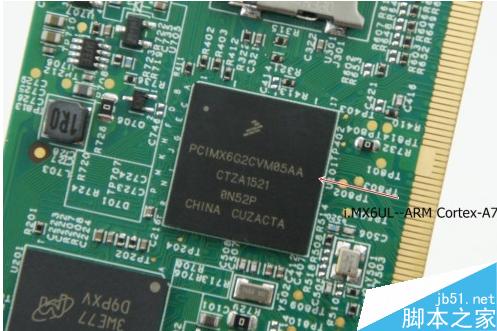

MCIMX6UL-EVK开发板上搭载的应用处理器具体型号为PCIMX6G2CVM05AA，采用了BGA 14mm*14mm的封装，这是飞思卡尔首款基于ARM Cortex-A7处理器的i.MX6系列芯片，单核，拥有最大为528MHz的主频，如下图所示。

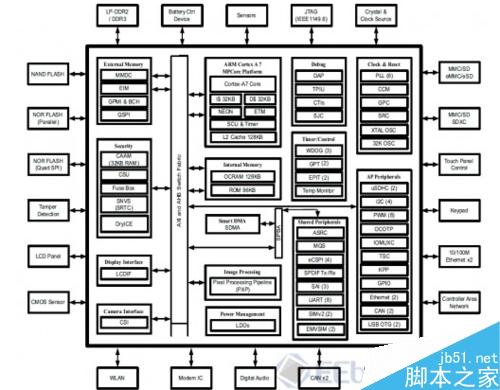

芯片的硬件系统框图如下:
i.MX6UltraLite的特性如下所示：
1, 基于ARM Cortex-A7处理器，最大主频为528MHz，支持128 KB二级高速缓存
2,支持并行LCD显示器，高达WXGA（1366×768）分辨率
3,支持8/10/16/24位并行摄像头传感器接口
3, 支持16位LP-DDR2，DDR3/ DDR3L
4, 支持8位/16位并行NOR FLASH/ PSRAM
5, 双通道Quad-SPI NOR FLASH
6, 支持8位NAND FLASH（40位ECC）
7, 2个MMC4.5/3.0 SD/ SDIO端口
8, 2个USB2.0 OTG，HS/ FS，支持从设备或主机模式
9, 音频接口：3个I2S/ SAI，S / PDIF Tx/Rx
10,2个10/100以太网，支持IEEE1588标准
11, 2个12位ADC，高达10个输入通道，包含电阻式触摸控制器（4线/5线）
12, 集成PMU单元
13, 安全模块：真随机数发生器，加密引擎（AES/ TDES/ SHA/ RSA），防篡改监控
14, 安全启动，SIMV2/ EVMSIM X 2，OTF DRAM加密，PCI4.0预认证
i.MX6UltraLite的诸多特性中有几点还是非常让人值得期待的，Cortex-A9系列，在保持相同性能的前提下，可以降低50%左右的功耗，低功耗名副其实。另外值得一提的是i.MX6UltraLite的安全特性，集成了众多的加密功能
方法/步骤4
上电启动
1)MCIMX6UL-EVK开发板在出厂的时候并没有烧录系统，所以我们在使用前首先要烧写系统，系统将通过USB OTG接口烧录到MicroSD卡中，准备工作如下：
1, 准备一个电源适配器，笔者这里使用的是5V/2A
2, 两根MicroUSB线（一根用于烧写系统，另一个可以查看系统烧写LOG以及开机启动信息）
3, 一根网线，一张MicroSD卡等外围配件如鼠标、键盘
4, 一个液晶显示屏，型号为LCD8000-43T（这个可以在英倍特官网购买到）

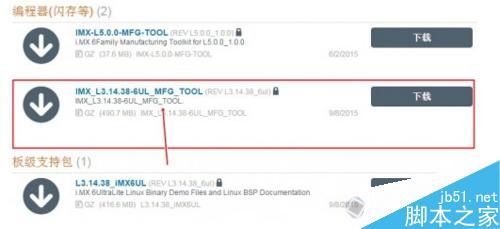

在飞思卡尔官网下载MCIMX6UL-EVK开发板的软件支持包BSP，如下图中标注的，包含了下载工具以及系统镜像，系统是基于Linux定制的Yocto系统。

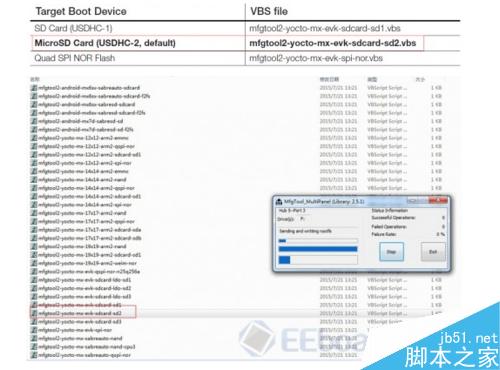

下载完，解压缩，然后需要根据用户指导手册的说明来完成下面的操作，比如，这里想通过MicroSD卡启动系统，我们必须打开相应的下载文件mfgtool2-yocto-mx-evk-sdcard-sd2.vbs，如下图所示的那样。

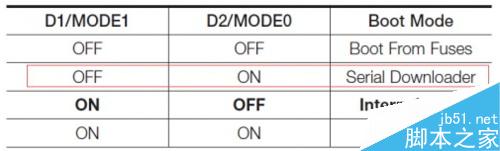

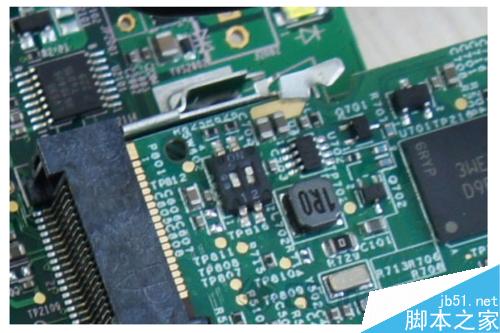

2）下载前记得先将MicroSD卡插入核心板，将核心板上的模式拨码拨到相应指定的位置。

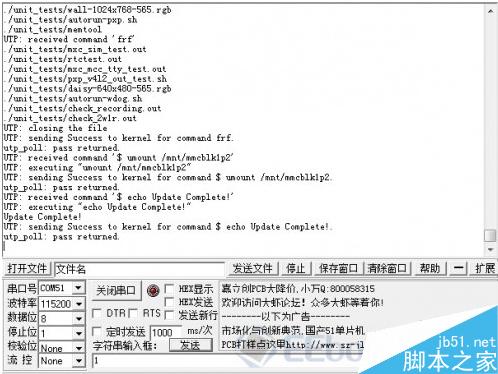

3）下载过程中我们可以通过UART-TO-USB接口观察到系统烧写的Log。烧写完成，无论是软件还是系统LOG打印都会提示成功的信息。

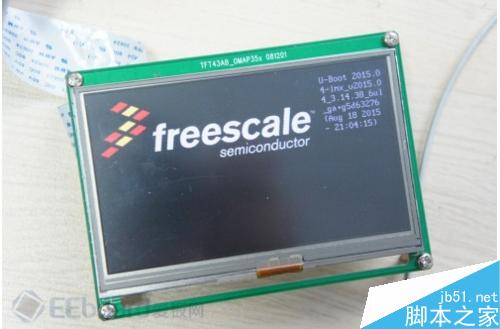

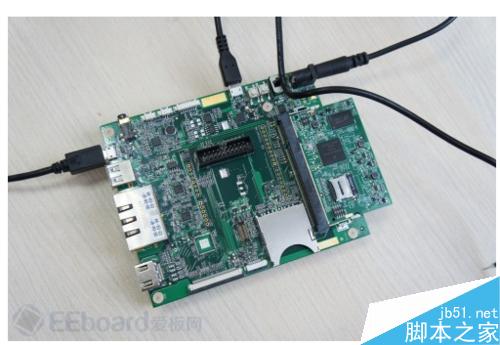

4）将板卡断电，恢复默认的拨码设置，连接上相应的配件上电启动，如果有屏幕的话能直观的看到启动画面，没有屏幕的工程师也可以通过UART-TO-USB接口查看系统系统，以下是通过英倍特的LCD8000-43T液晶显示屏查看系统。

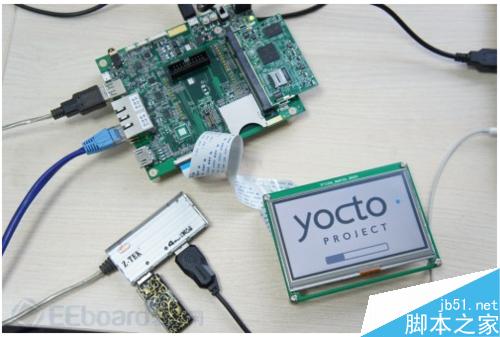

5）官方提供的系统是基于linux内核定制的Yocto项目。

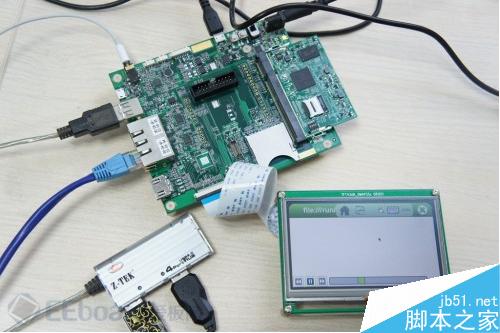

6）进入系统后，发现一个问题，电阻屏触摸感应有严重的误差，似乎没有经过校准，所以最好接上鼠标操作，进入触摸校准界面重新校准一次，完成后即可直接通过触摸享用Yocto项目。
7）笔者大概测试了板卡上的基本功能，比如以太网通信，USB通信、音频电路等，功能都可以正常使用，但是如果工程师需要直接拿来在项目中使用，还需进一步优化。

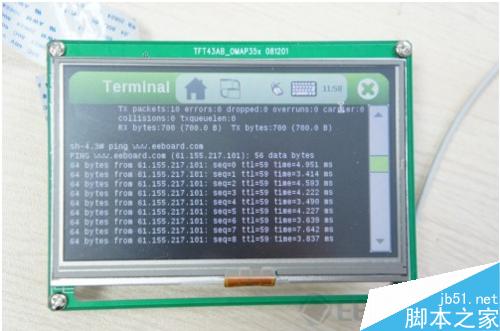

如下图是以太网功能：
下图则是通过板载的音频电路播放歌曲：
