3月初，小米官网上架了新款米家行车记录仪，出自小米生态链成员上海板牙信息科技有限公司，型号为MJXCJLY01BY，三围尺寸是87.5mm*53mm*18mm，重90g，目前只有黑色版可选。
规格方面，米家行车记录仪采用的是索尼IMX323 1/2.9英寸CMOS，搭载Mstar MSC8328P处理器，光圈为F1.8，160度广角，最高支持1080p分辨率视频。
我们刚拿到了一台米家行车记录仪，通过拆解为大家带来详细的内部结构、用料分析。

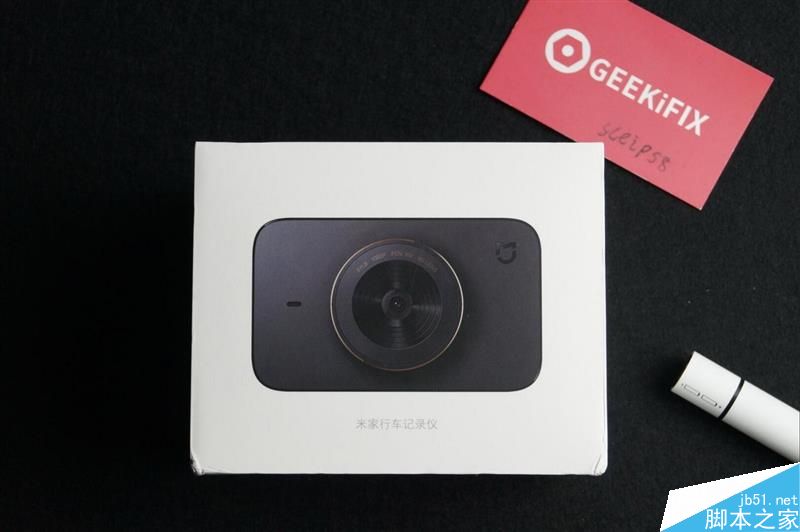

米家行车记录仪外包装盒简洁大方。

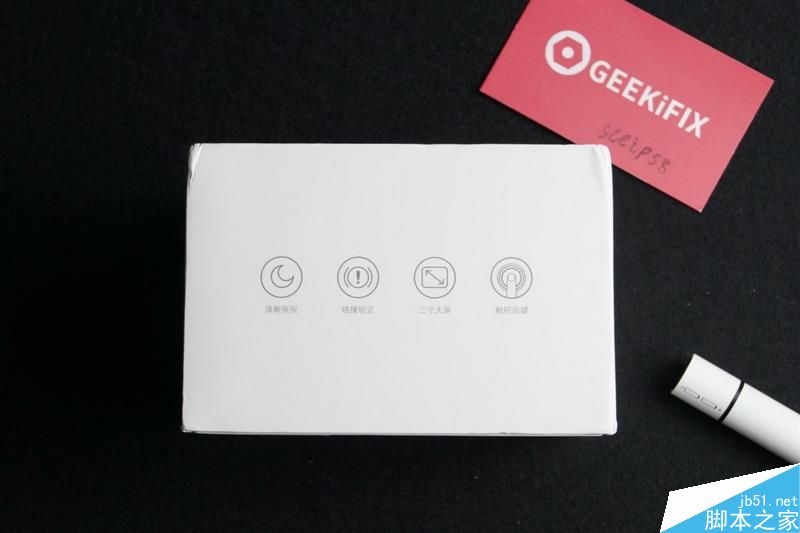

米家行车记录仪突出的特点都以图形方式标注在包装盒侧面。
包装盒底部标有详细的规格参数等等。

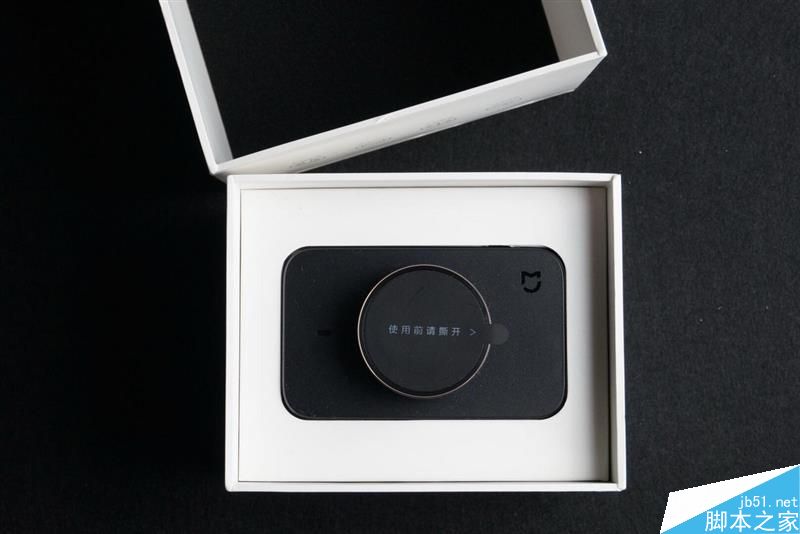

打开包装盒直接映入眼帘的就是记录仪本体，白色的包装配合黑色外观异常的醒目。

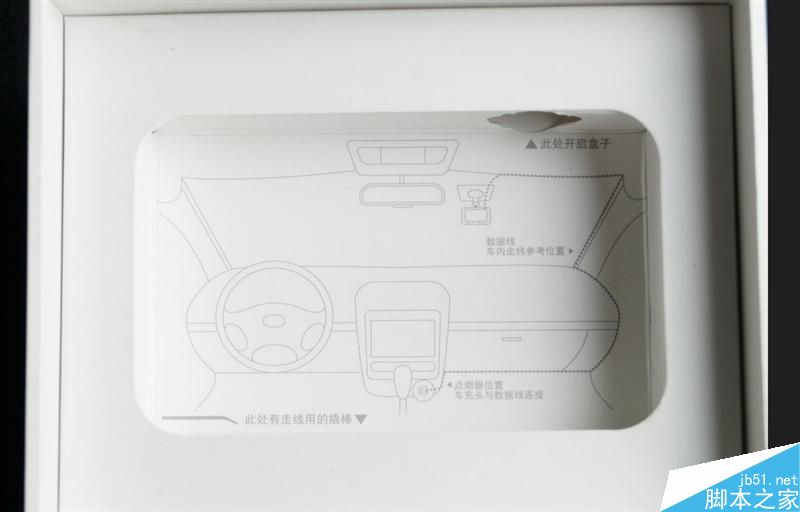

盒子内部还有简单的图示，参考建议走线位置。并且赠送了走线专用的撬棒，材质为塑料，非常贴心。

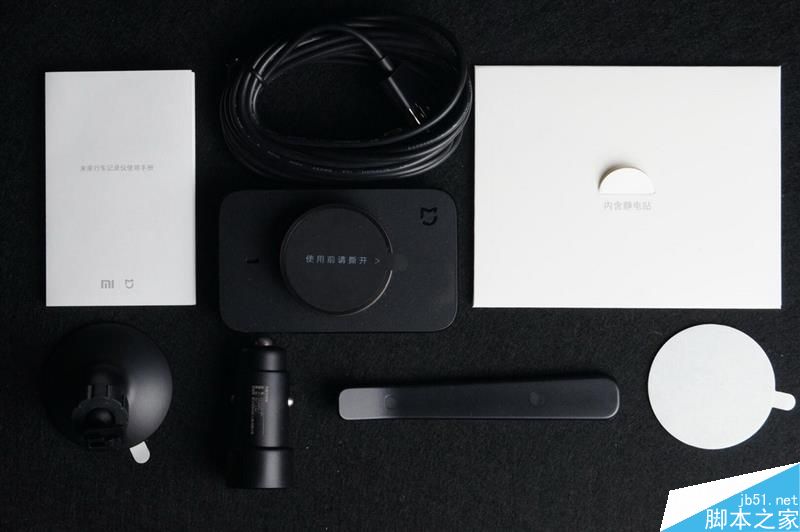

包装内物品一览。这里需要说明一下记录仪的支架使用双面胶固定在玻璃上的，并非常见的吸盘式的固定方式。这样的固定方式势必会对拆装记录仪增加一定的难度。

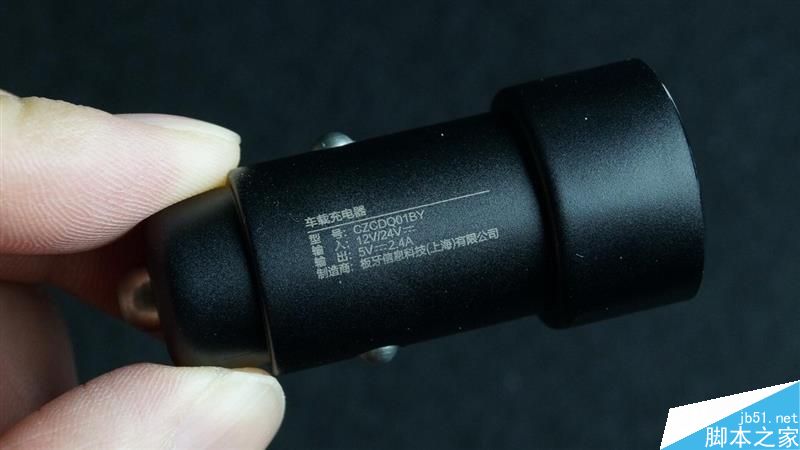

附带一个5V2.4A的车充。

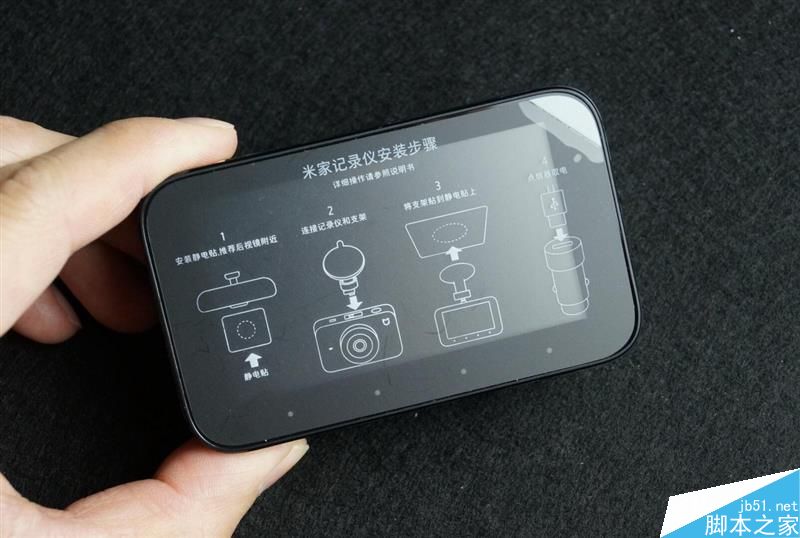

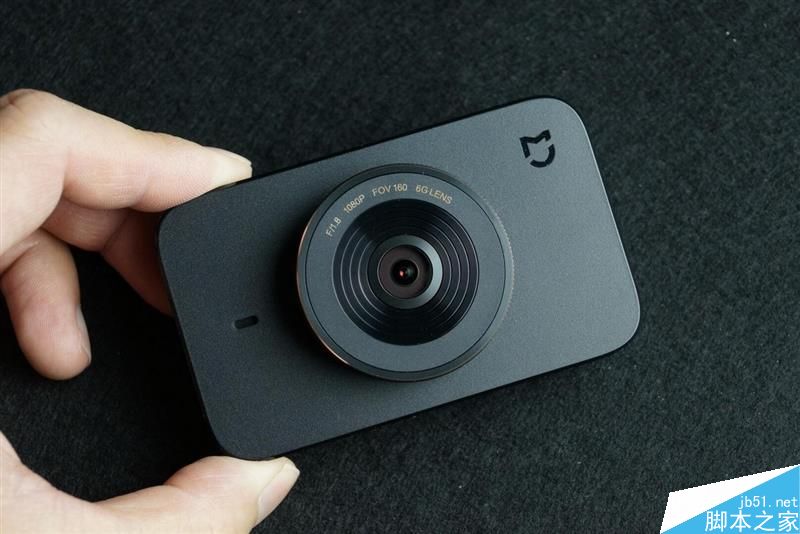

记录仪正面，虽然是塑料看上去非常有质感，配合玻璃材质镀膜镜头炯炯有神。
3寸的大屏幕，在屏幕下边缘四个白色的小圆点就是触摸功能键。

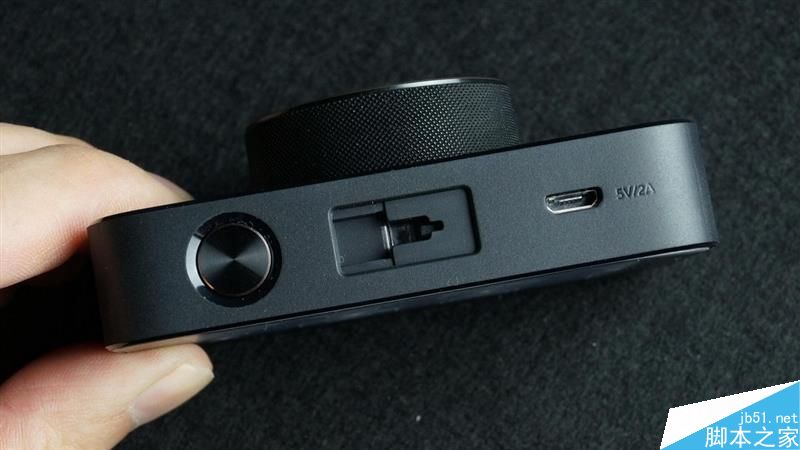

记录仪顶部圆形金属拉丝质感的电源键，旁边是支架固定槽，MicroUSB规格的电源输入接口。

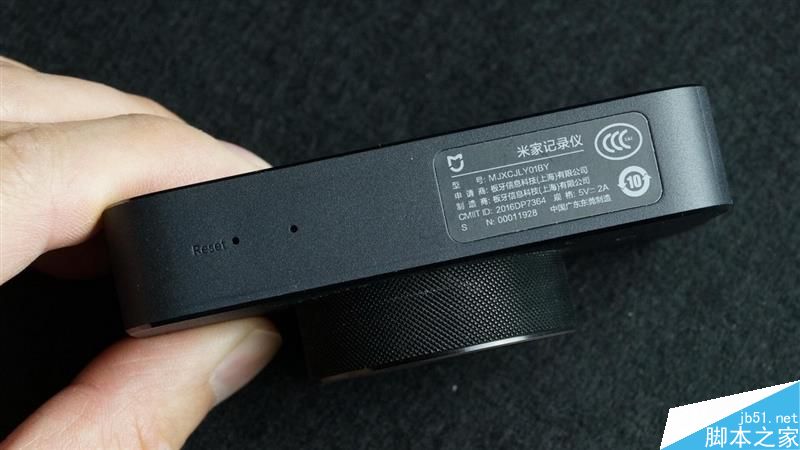

记录仪底部有两个小孔，一个是记录仪重置按钮另一个是麦克风。

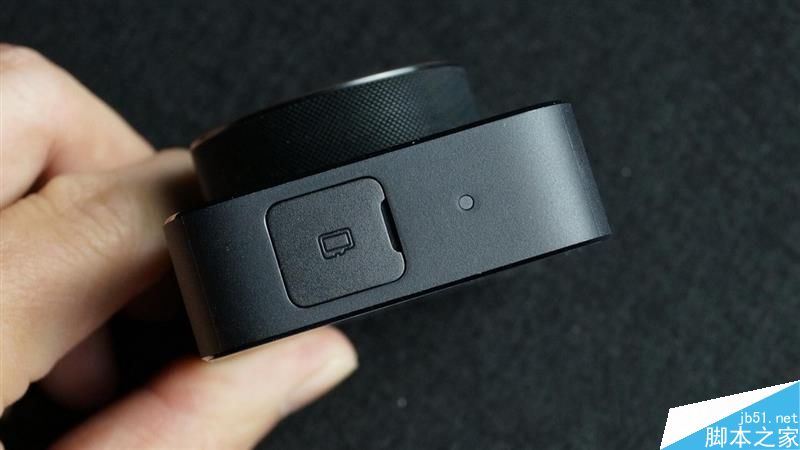

存储卡插口还有防尘保护盖，旁边是电源指示灯。

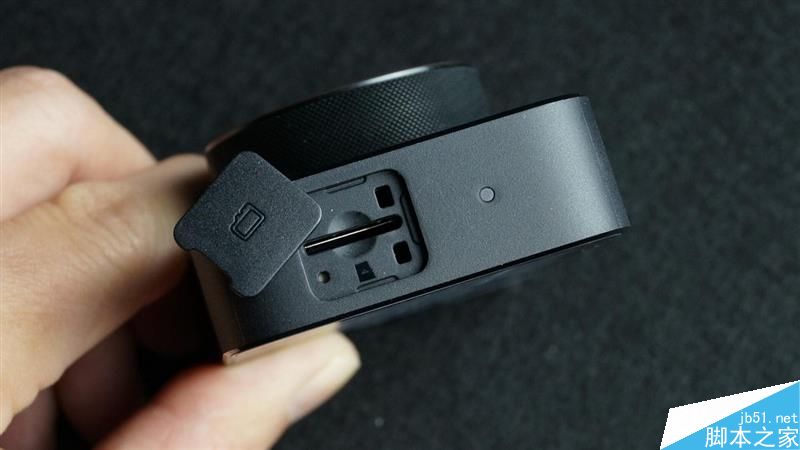

打开保护盖，图中在卡槽的左下方还有一个圆形开孔，里面有一个按键功能不明。
镜头的金属装饰环外部采用滚花纹理增加质感，边缘CNC倒角。

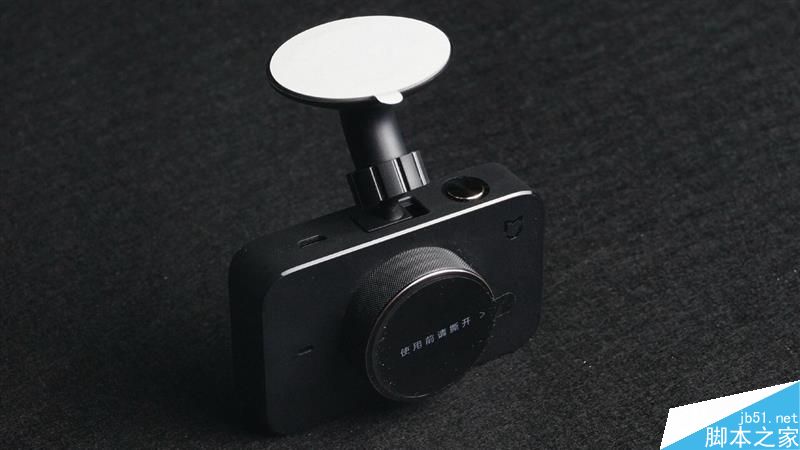

记录仪装上支架的样子，看起来有那么一点点专业范儿！

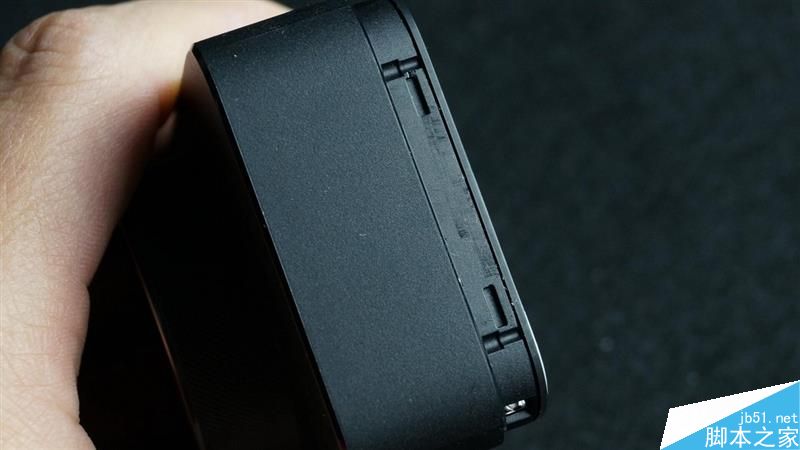

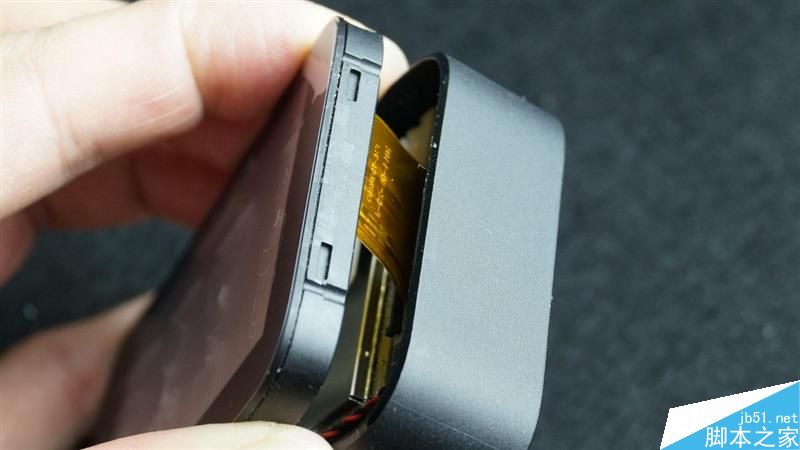

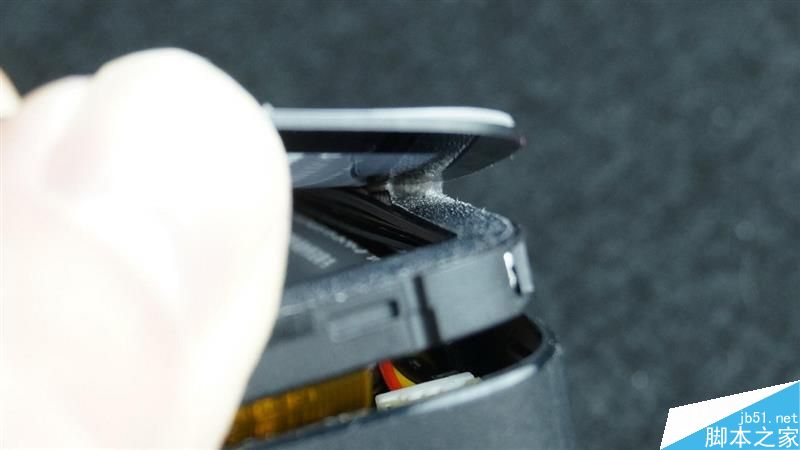

拆机先从屏幕边缘入手，从图中这一侧使用撬棒撬开卡扣，切记不可大角度开启，因为下面紧贴着屏幕的信号排线。
开到这个角度需要用镊子去除屏幕信号排线。从这一侧开启的原因是另一侧还有隐藏的螺丝只能从这边先下手。
接下来使用热风枪温度100，风速最小慢慢解开屏幕前方的透明保护盖。

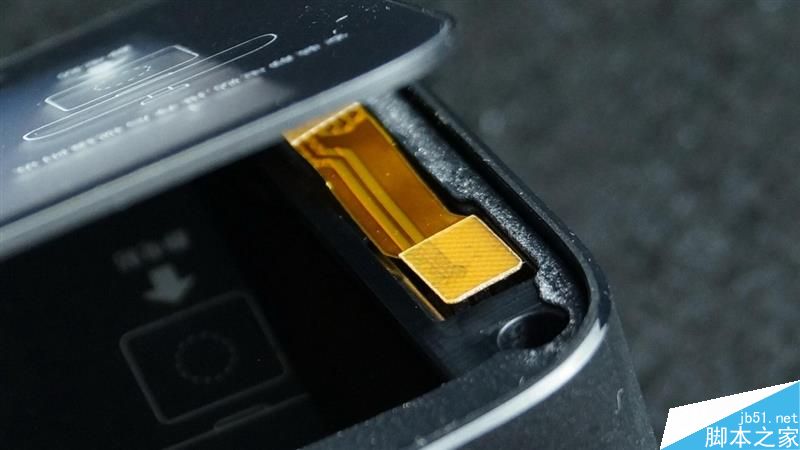

保护盖上还有触摸按键的排线，翘起的角度要掌握好以免发生悲剧。

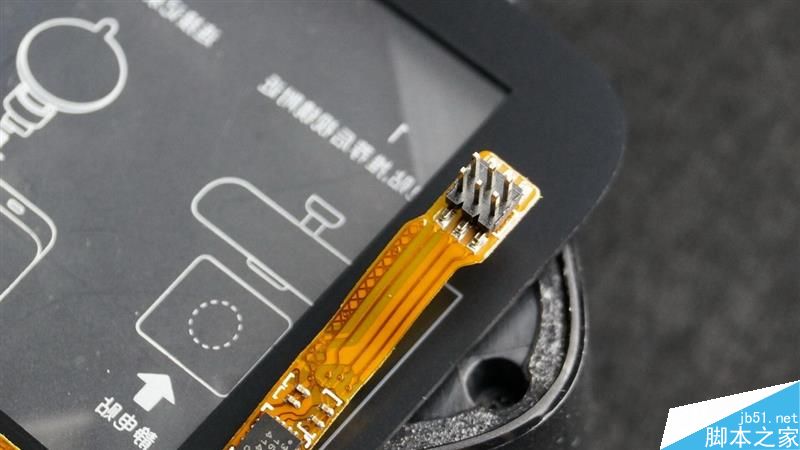

触摸按键的排线连接口有一点不同寻常，使用的是六针插座，并且针脚很长。按照传统思路拆排线只需要轻轻一撬即可，而这个样的需要往外拔才能顺利取出。

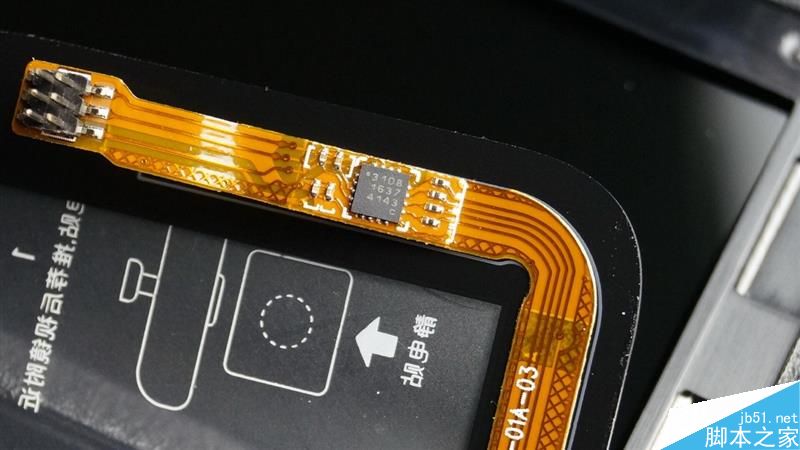

触摸按键主控IC。

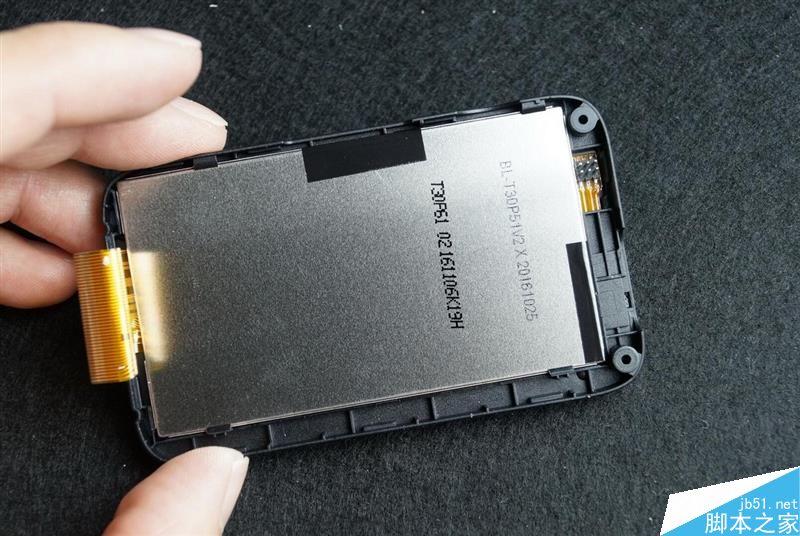

液晶屏幕的规格型号。屏幕虽然是3寸，但是画面颗粒感明显不够细腻。

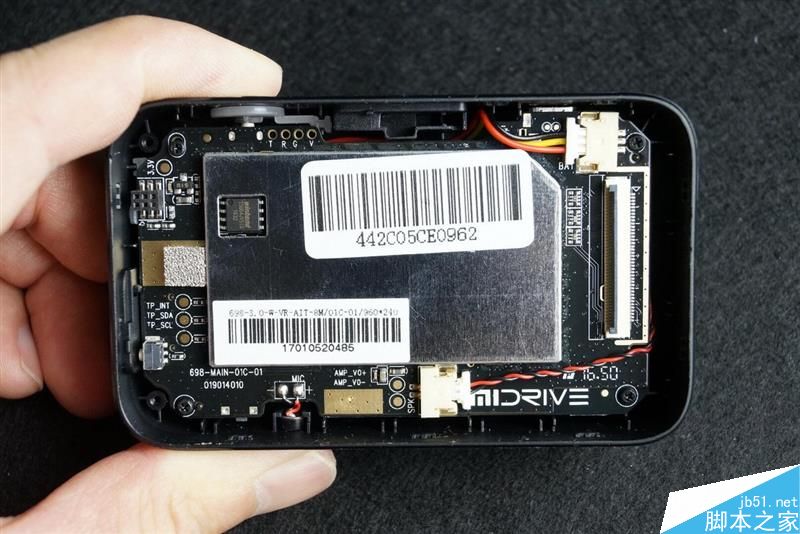

记录仪主板上主要IC由一整块金属罩做屏蔽。

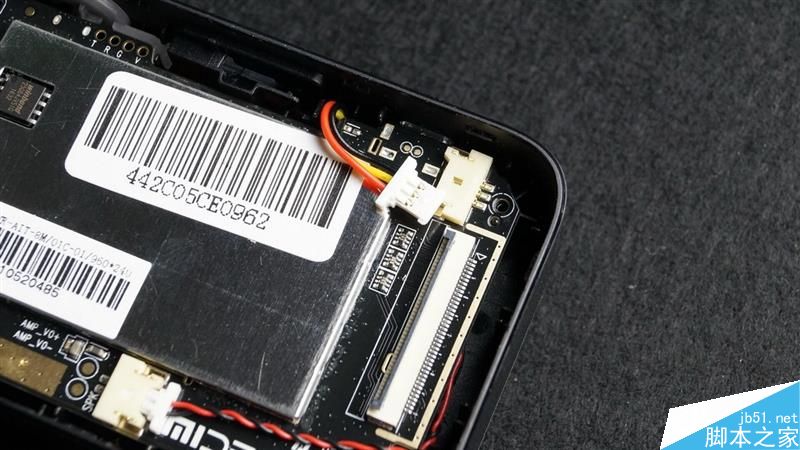

拆主板之前先断开电池连接线。

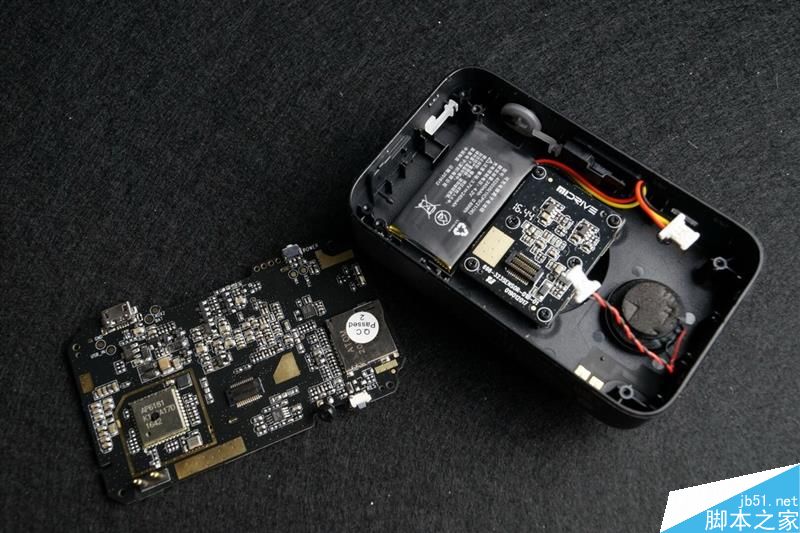

分离出主板，电池与镜头组件固定在记录仪的前外壳上。

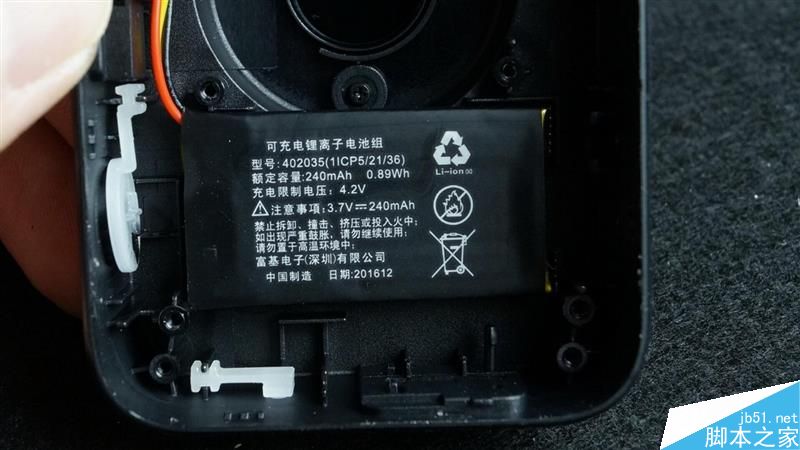

内置3.7V 240mAh锂电池，经过实测想要用这块内置电池离线录像基本是不可能的。

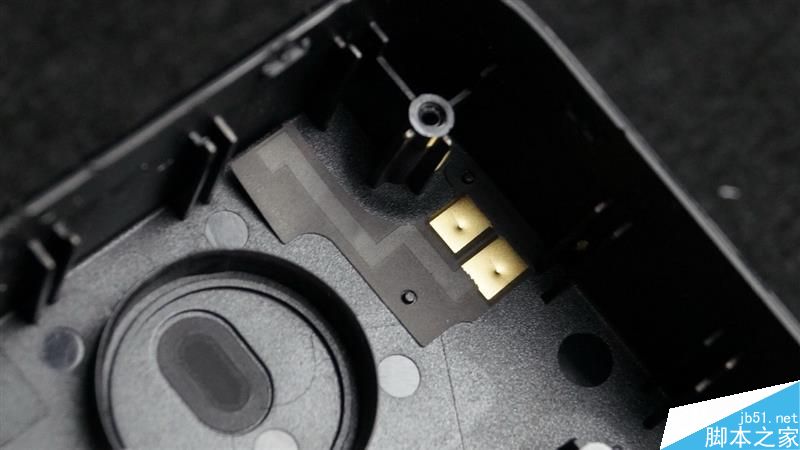

WIFI天线黏贴在外壳内部，通过弹性触点与主板相连。

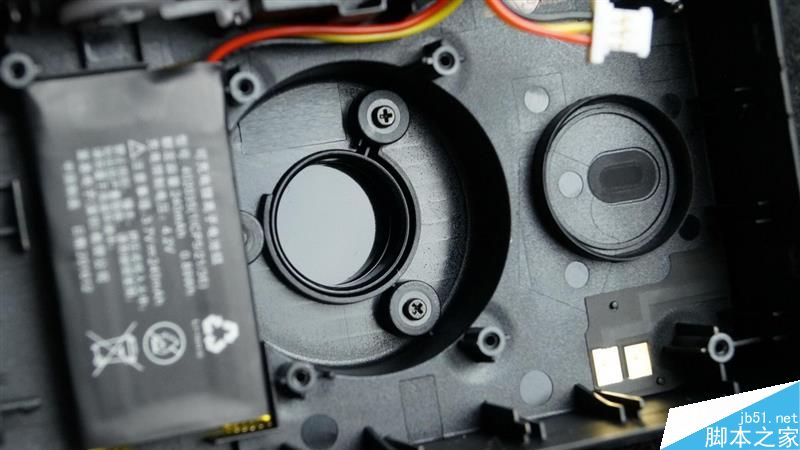

记录仪前框的镜头装饰罩用螺丝固定。

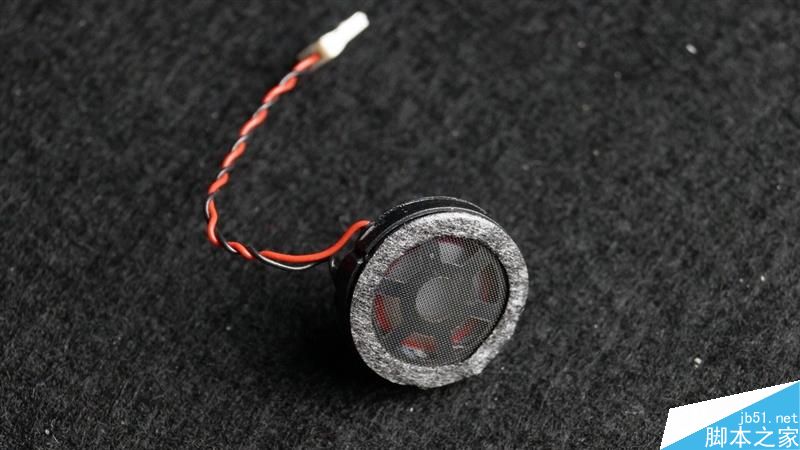

单声道扬声器。
米家行车记录仪配备F1.8超大光圈，再加上6组全玻璃球面镜片，每一枚镜片均有9层镀膜，增加光线的透过率，减少反射率，让更多的光线成就高素质的图像。
米家行车记录仪搭载SONY IMX323图像传感器，感光度高达510mv（F5.6标准）。感光元件大至1/2.9英寸，阴天或夜景等弱光条件下，影像画面品质优势尽显。

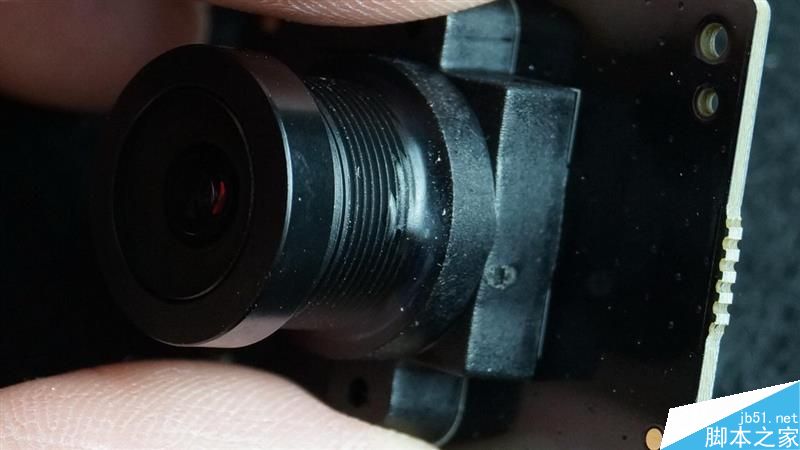

镜头的对焦螺纹出厂前已经调教好并用胶水固定，无需个人再次调整。

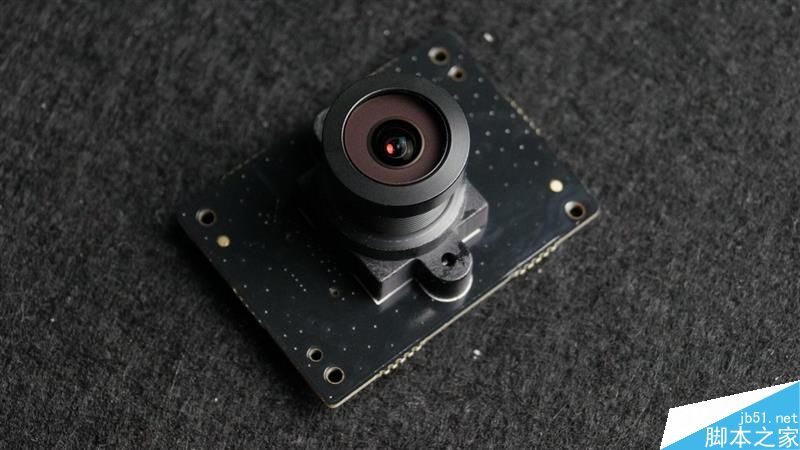

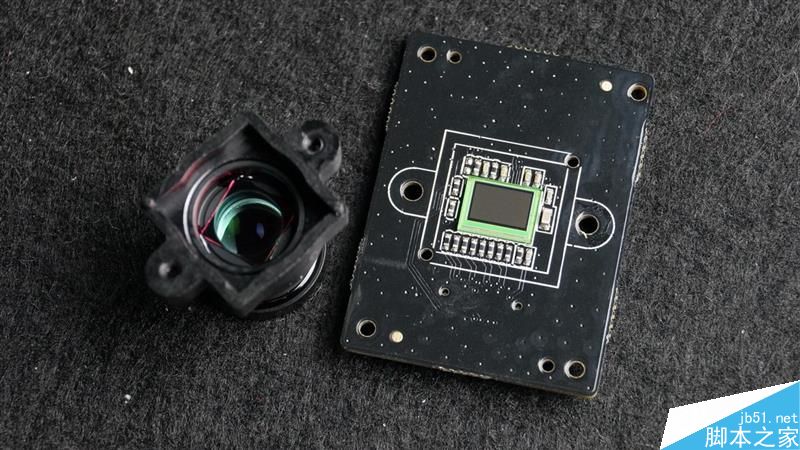

分离镜头与传感器。

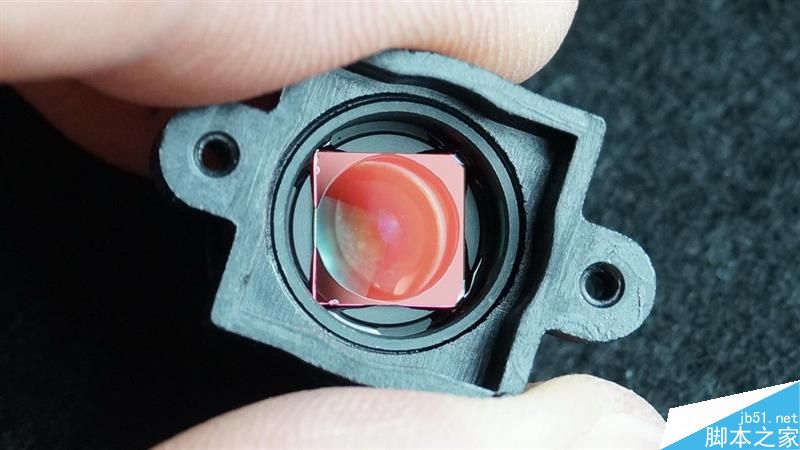

镜头底部的红外低通滤镜。

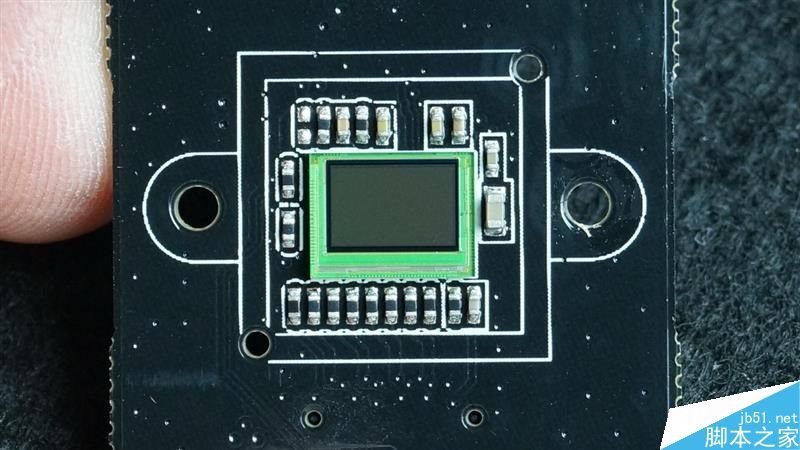

SONY IMX323图像传感器，元件大小1/2.9英寸。

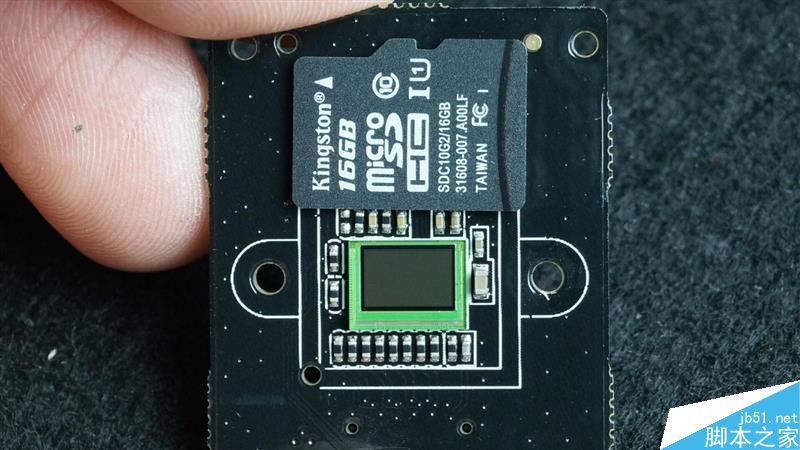

和TF卡比较一下大小。

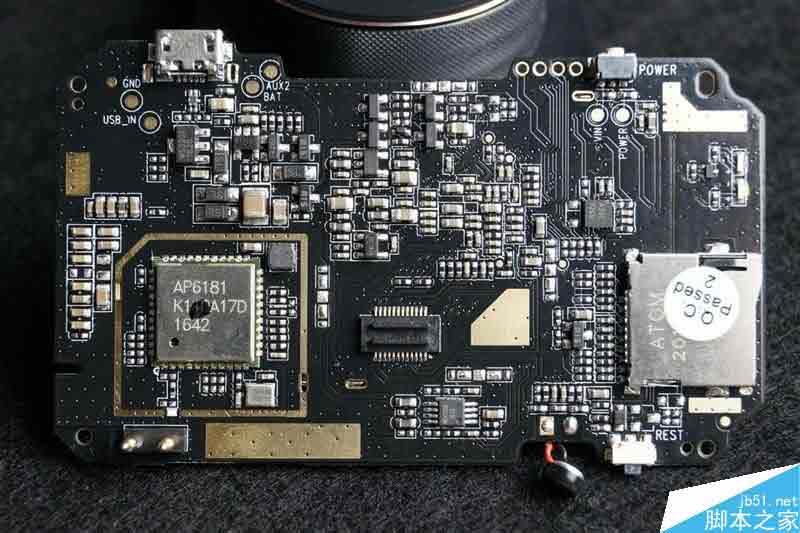

主板上大小不一的元件星罗棋布。

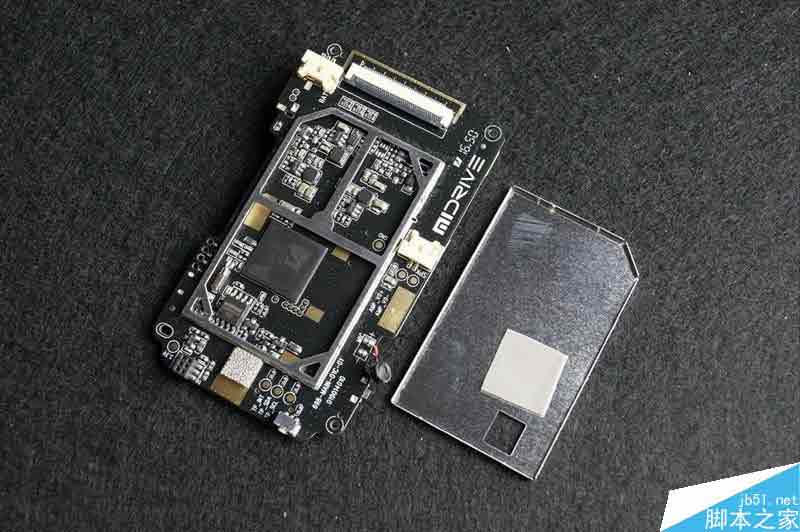

本以为屏蔽罩里面应该有很多IC，结果只有一个大个头的处理器…处理器与屏蔽罩之间放置有导热贴。

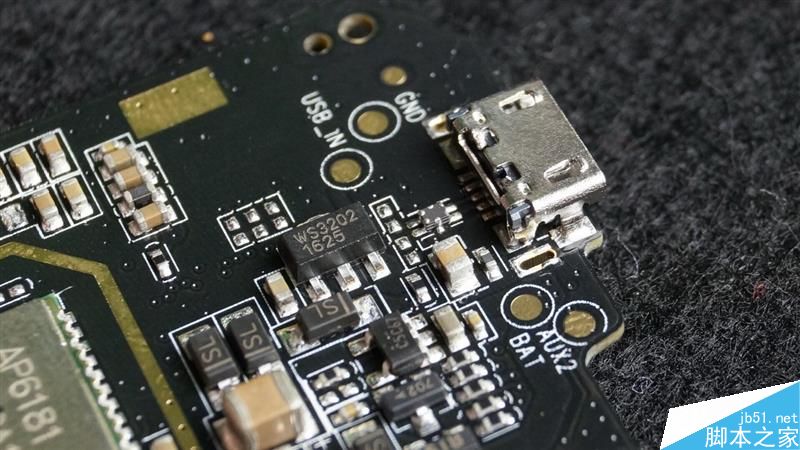

MicroUSB电源输入插座，插座旁边丝印为WS3202为供电转换IC。

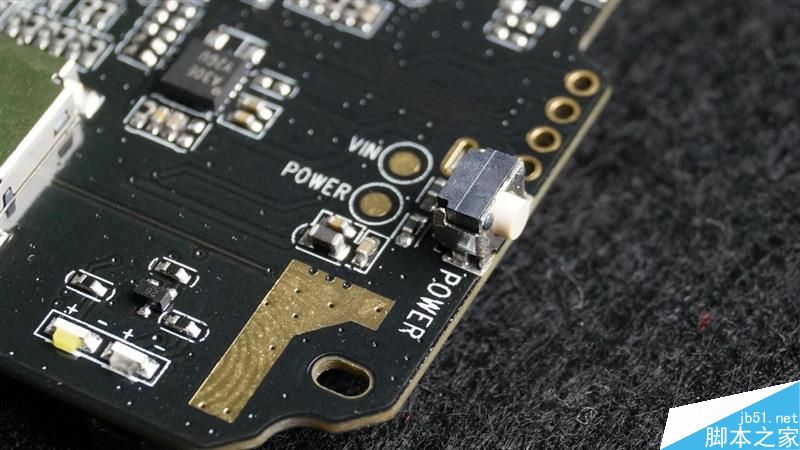

电源开关微动。

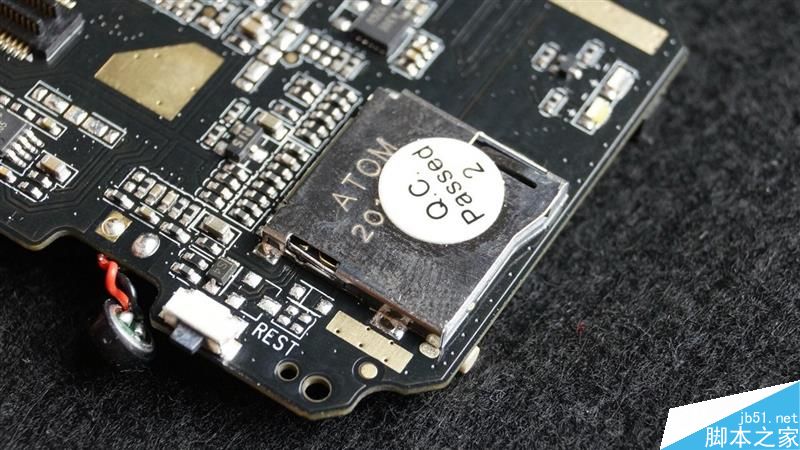

TF卡插座。

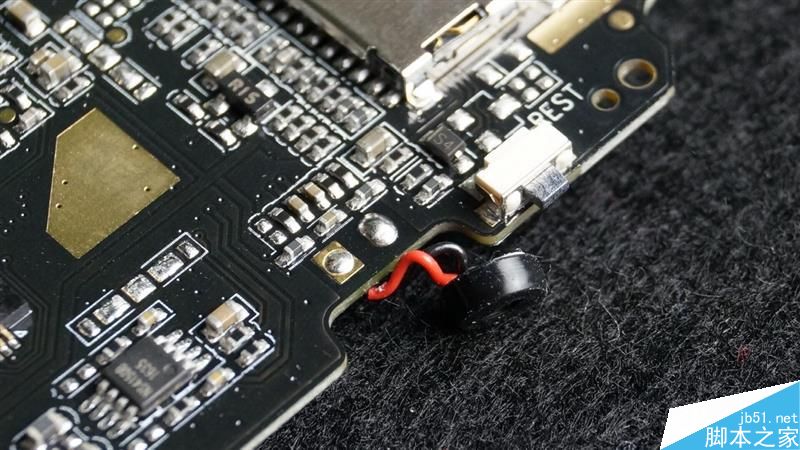

记录仪复位微动与麦克风。

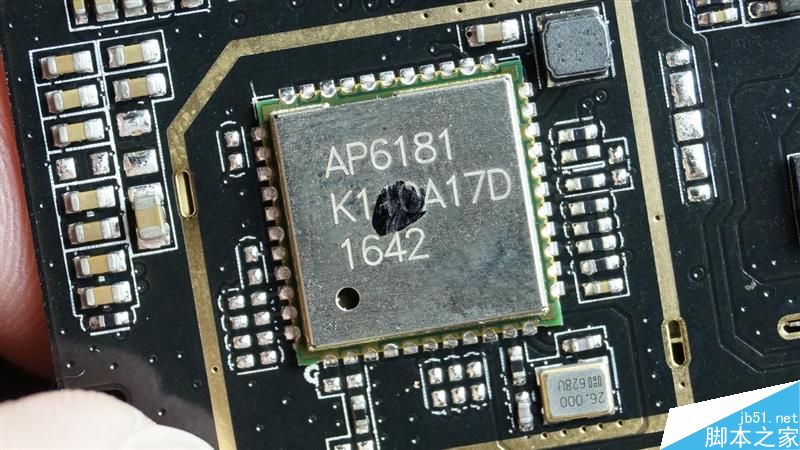

型号为AP6181的WIFI模块。

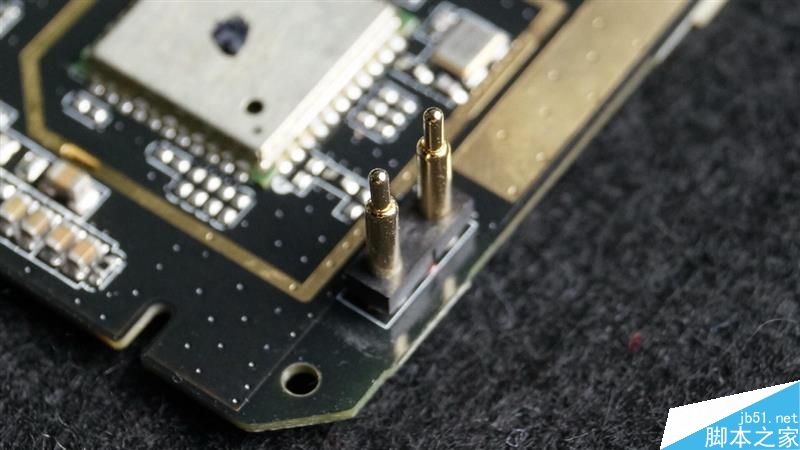

WIFI天线触点。

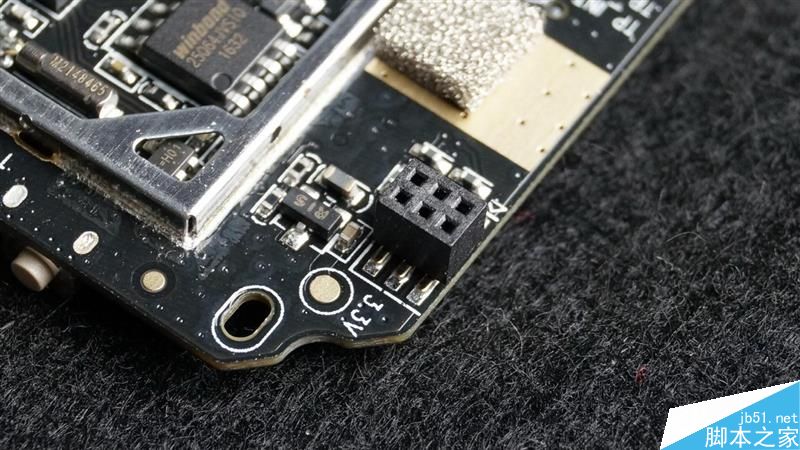

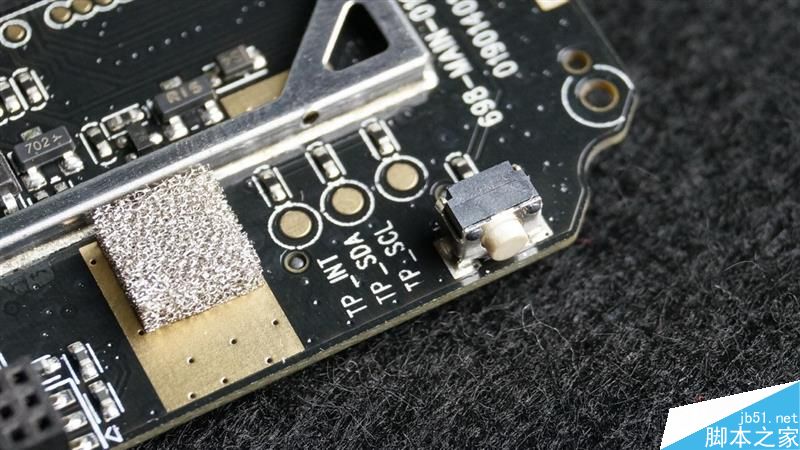

屏幕触摸排线插座。
这个微动按键功能不明。

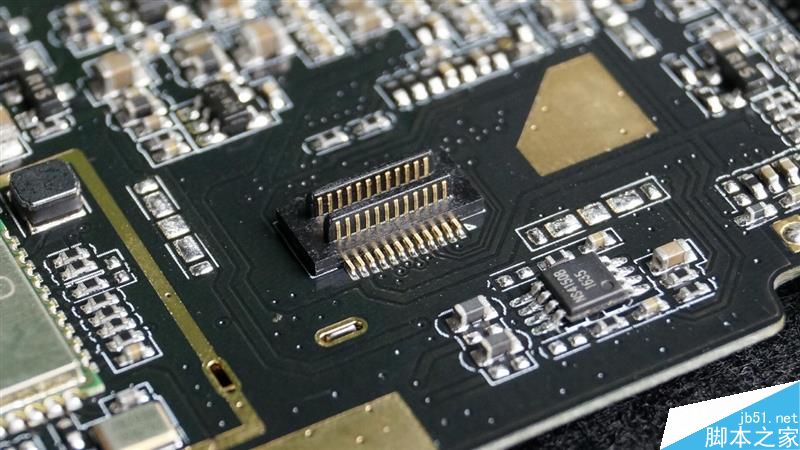

记录仪镜头信号插座。

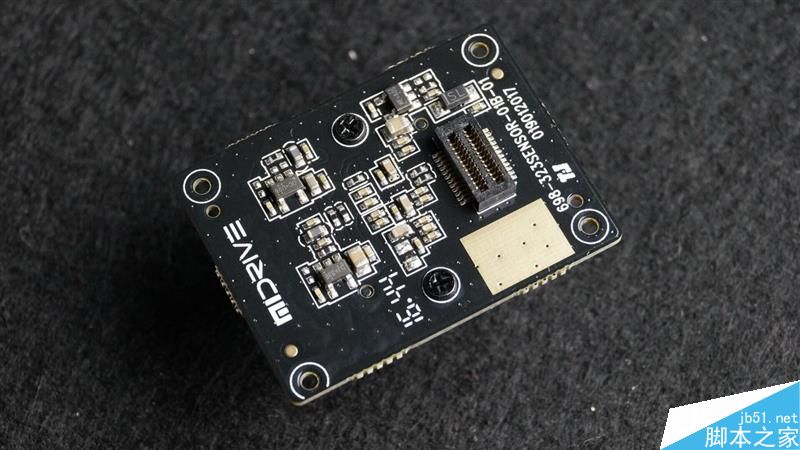

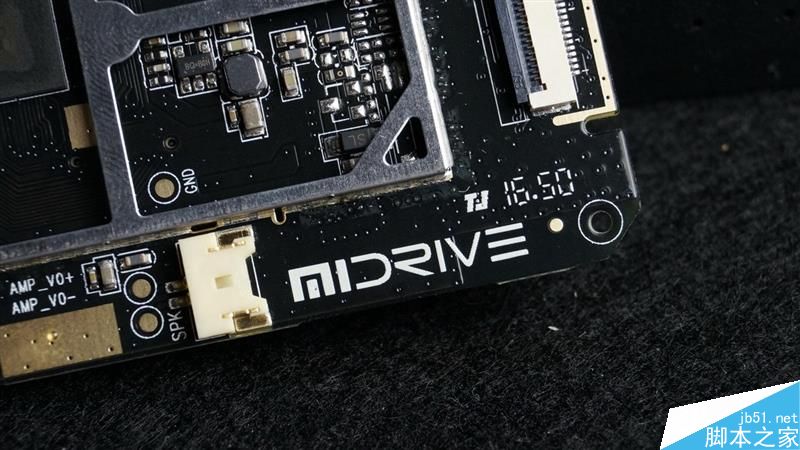

PCB上的MIDRIVE LOGO。

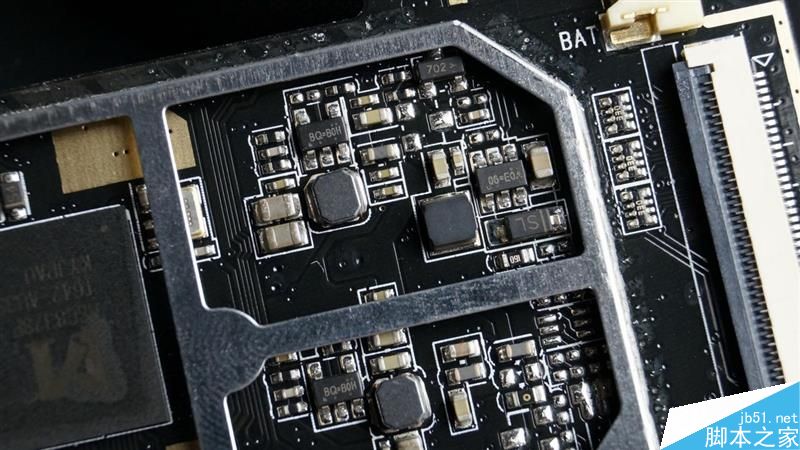

处理器供电转换电路部分。

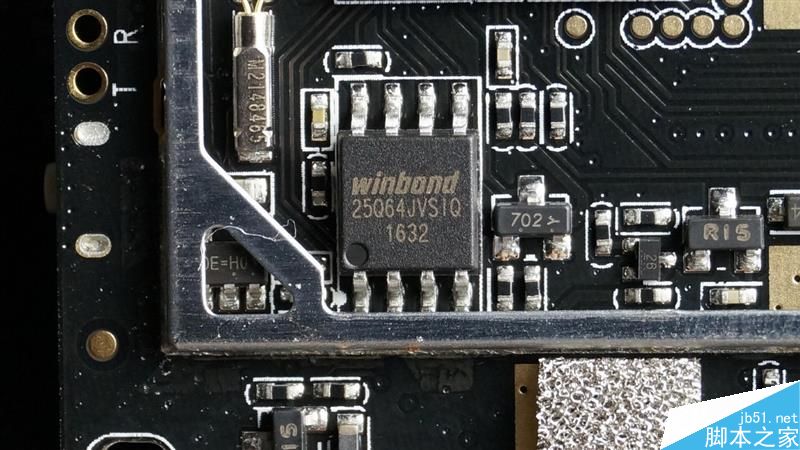

华邦Winbond 25Q64JVSIQ 8M闪存。

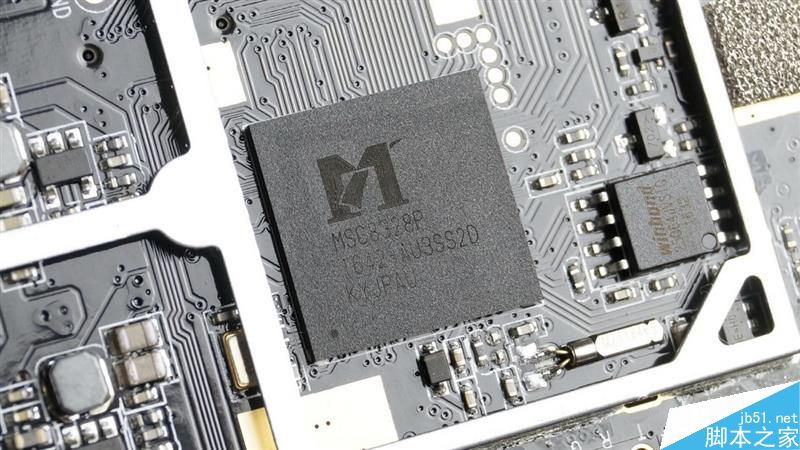

Mstar MSC8328P处理器。MSC8328P是目前行业里小屏产品广泛采用的方案，高度集成的Car-cam、Sports-cam和IP-cam解决方案，主芯片为Dual 600MHz 32-bit RISC 处理器，内置DDR ，On-chip high quality ISP。
通过外置GPS，可实现记录车速及行车轨迹功能。可自动循环录影，可设定每个档案录影时间。支持车道检测、前车检测、车道偏离预警(LDWS)和前车碰撞预警(FCWS)等，给用户提供良好的安全体验；支持WIFI互联，实现实时预览、回放、下载及分享视频记录；真正高清1920 x 1080，30fps，支持NTSC/PAL、TVoutput和HDMI输出。

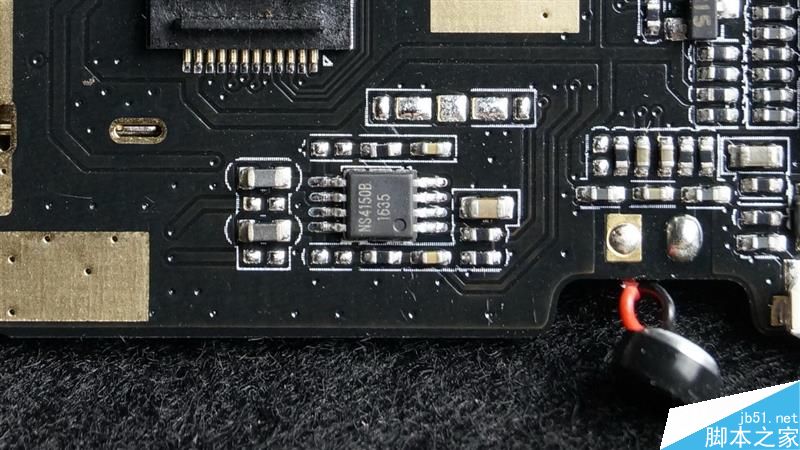

NS4150是一款超低EMI、无需滤波器3W单声道D 类音频功率放大器。

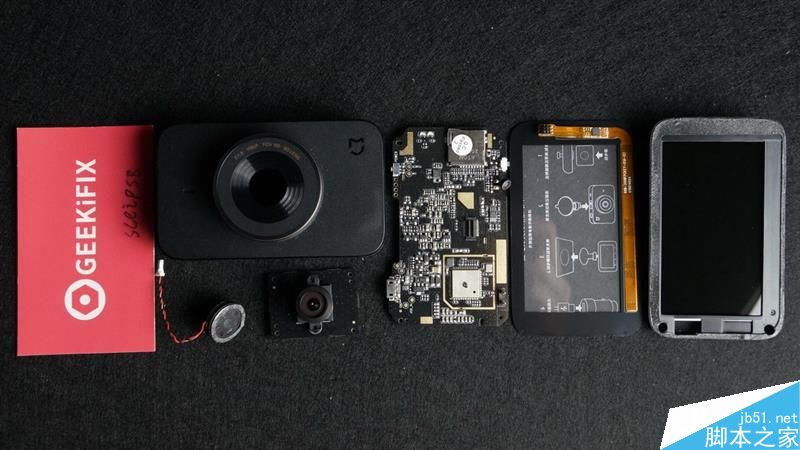

全家福。
