年近岁晚辞猴迎鸡，准备又到了鞭炮烟花红包满天飞的日子，走过2016纵观行业各种产品新旧交替，规范标准日渐严谨成熟。
设备接口从MicroUSB到Type-c的转变以迅雷不及掩耳之势火速普及开来，而插线板亦从以往的单纯AC插线板向AC USB、智能、WIFI物联等多元化过渡，USB插线板不管是线上商城还是线下大型超市小店铺都做了全面铺货，一体铜条结构也由开始的小众优势变成各家标配，国家层面早就发布了插线板新国标规范标准，并于2017年4月14日 强制实施。
所以当前正是扎堆换代时期，2016年你家里添置USB插线板了吗？你会选购吗？这么多品牌买那个好？
首先到来的是第一个参赛选手：小米插线板。
虽然小米并不是第一个把USB模块做到插线板内的品牌，但值得一提的是小米模式让USB插线板市场价格迅速回落到平民阶段，进而得到大范围普及，白色修长简约设计也影响到了后续整个行业的设计风格。

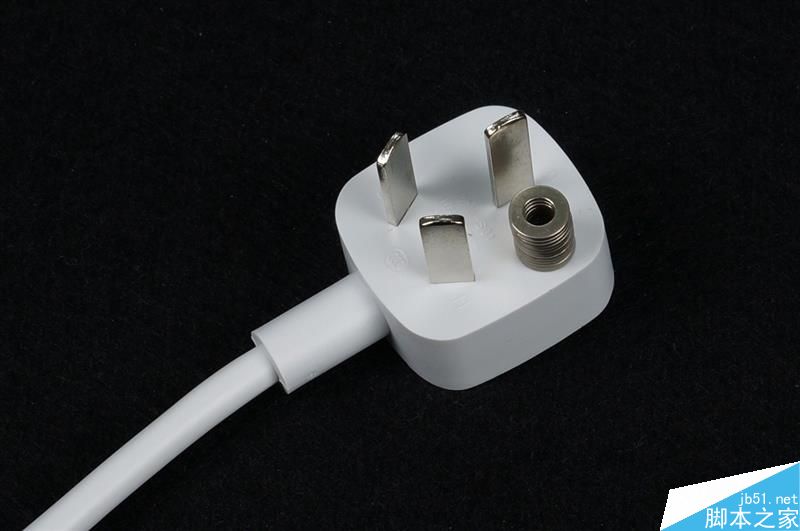

铜质三脚AC插头无磁吸反应，插头并没对指压位置进行易插拔凹陷设计，插头个头比较小可以避免相邻打架现象，出线位胶套包裹防劳损。

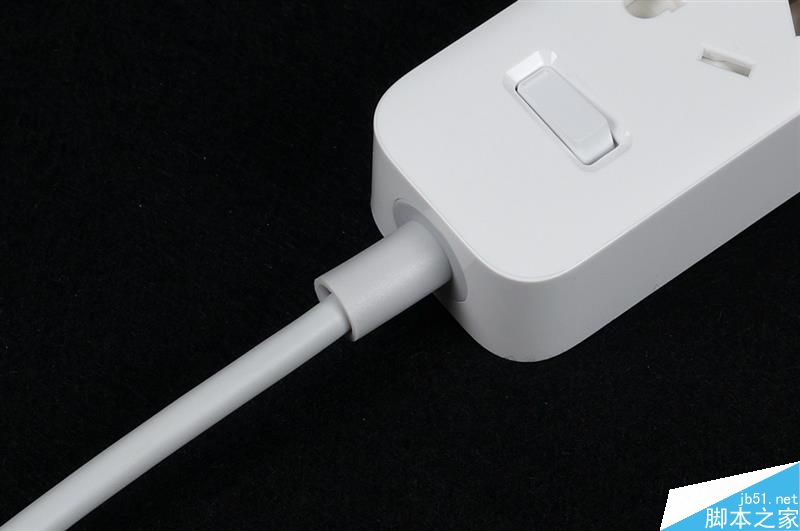

插线板本体端，线材进孔位也做了胶套包裹防劳损。

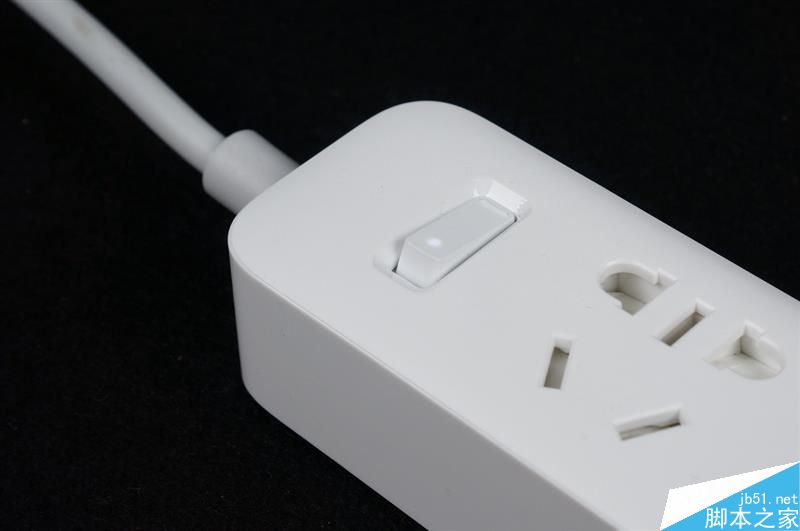

模块化的船型翘板开关，开关内设置了一颗白色LED指示灯通电后亮起，按压畅顺无卡顿。

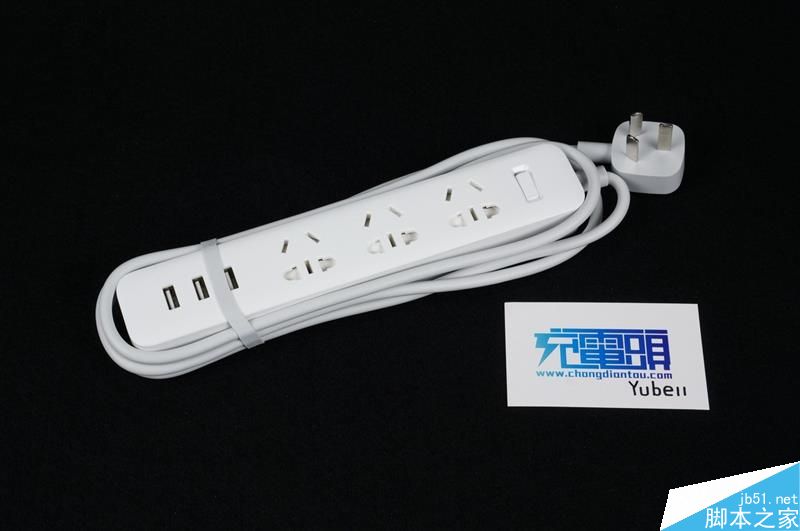

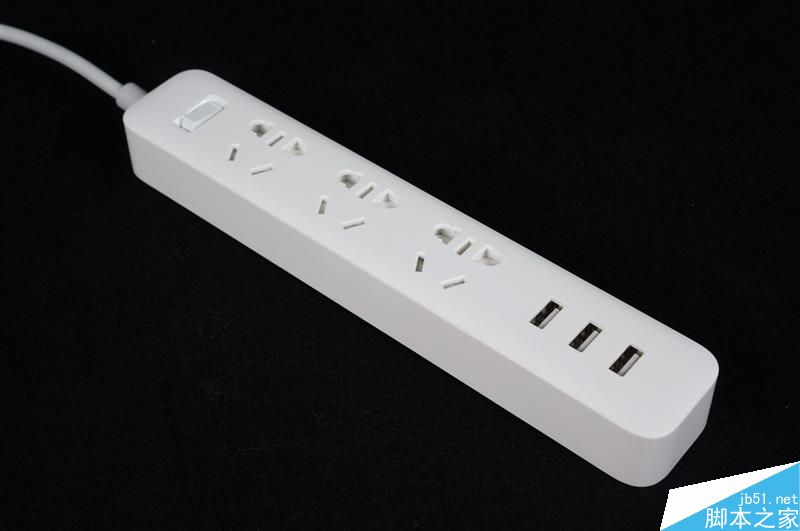

整体布局上，小米插线板的插孔布局为3AC 3USB。

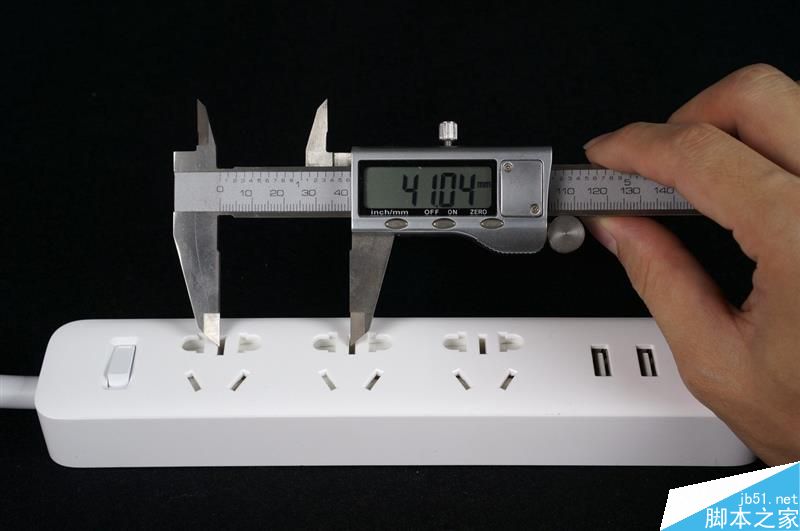

相邻的两个AC插孔之间孔距为41MM。

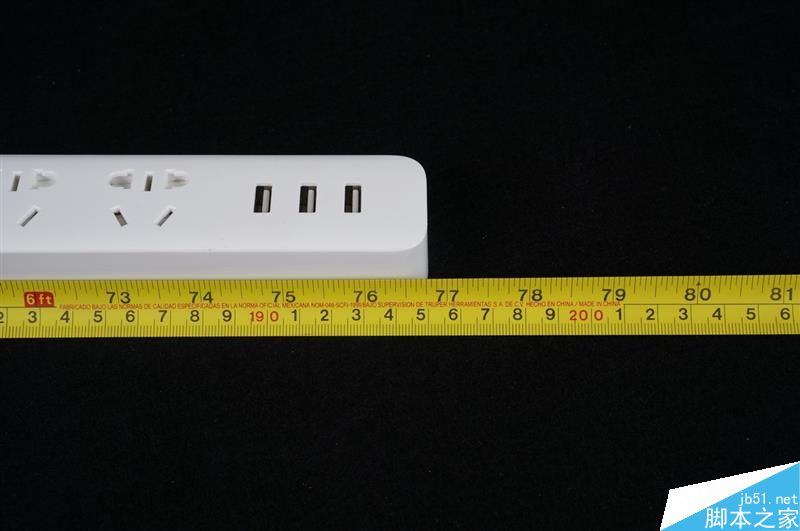

AC插头最远端到插线板本体最远端长度为195CM。

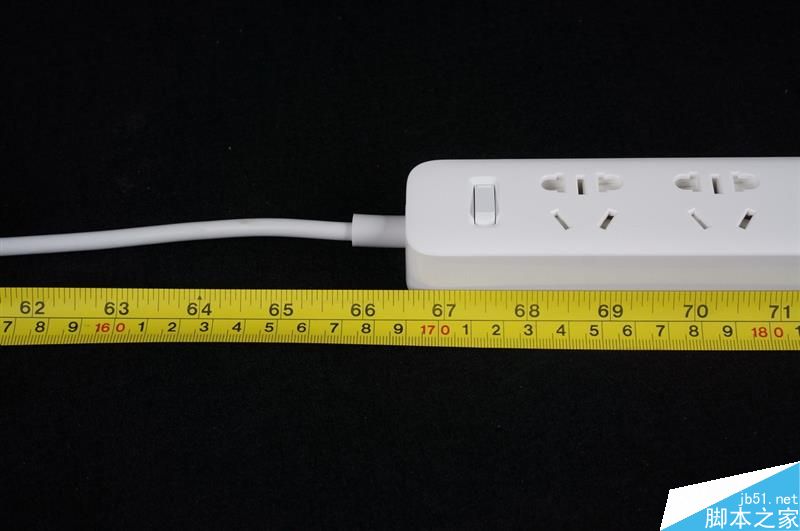

去除AC插头、去除插线板本体，纯线材长度为169CM。

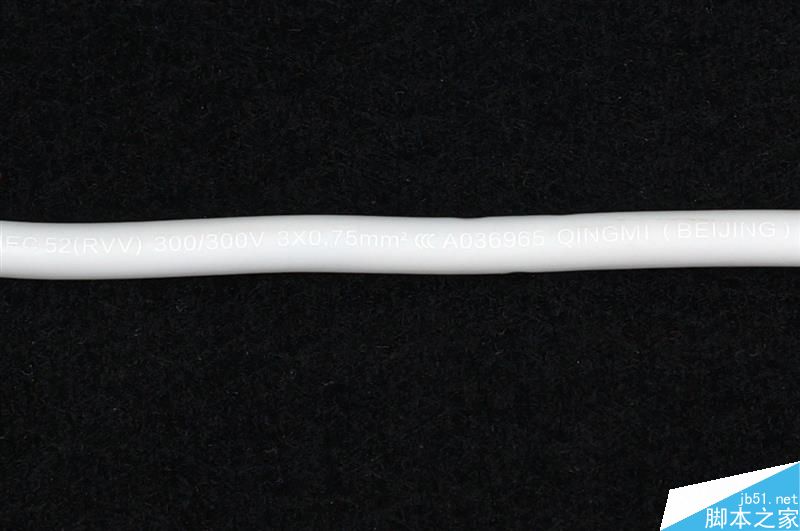

从线材表面信息可知小米排插线材规格为0.75mm?x3线芯，QINGMI（青米）公司制造。

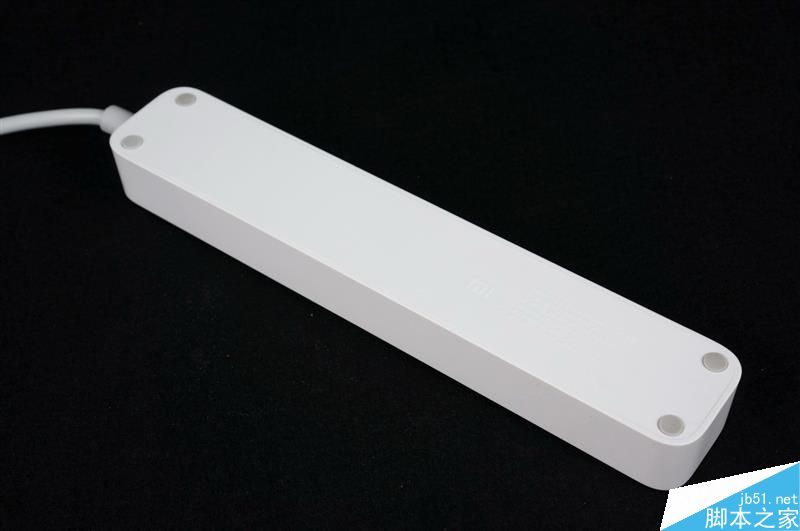

反过来看底部，插线板底部平整，在四周使用了4颗橡胶防滑胶塞避免在桌面上使用时滑动，胶塞轻微突出壳体，实际防滑效果还不错。

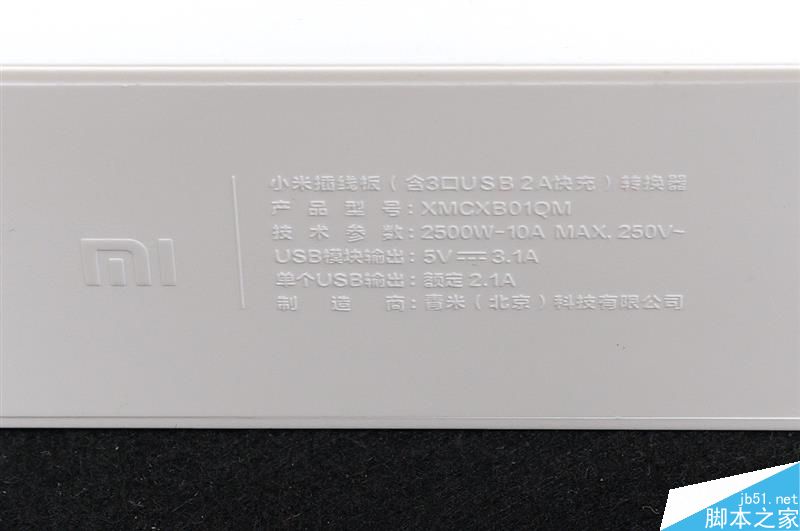

产品铭牌信息是注塑成型凸字，左边是小米公司LOGO：mi、品名：小米插线板、产品型号：XMCXB01QM、技术参数：2500W-10A MAX,250V~、USB模块输出：5V3.1A、单个USB输出：额定2.1A、制造商：青米科技。

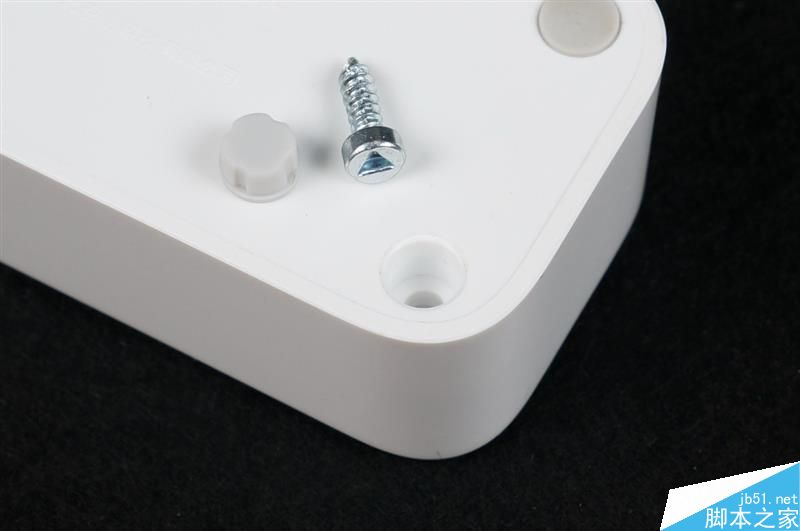

防滑胶塞是直接施加压力塞进壳体孔内的，撬开橡胶防滑胶塞可以看到，小米的壳体锁紧螺丝为三角形▲防拆螺丝，使用防拆螺丝可以大幅度避免用户手贱拆开插线板造成危险。
在我们卸掉4颗螺丝后，发现底盖板还通过卡扣方式与壳体扣紧，插入撬棒慢慢撬起卡扣，可以无损撬开。

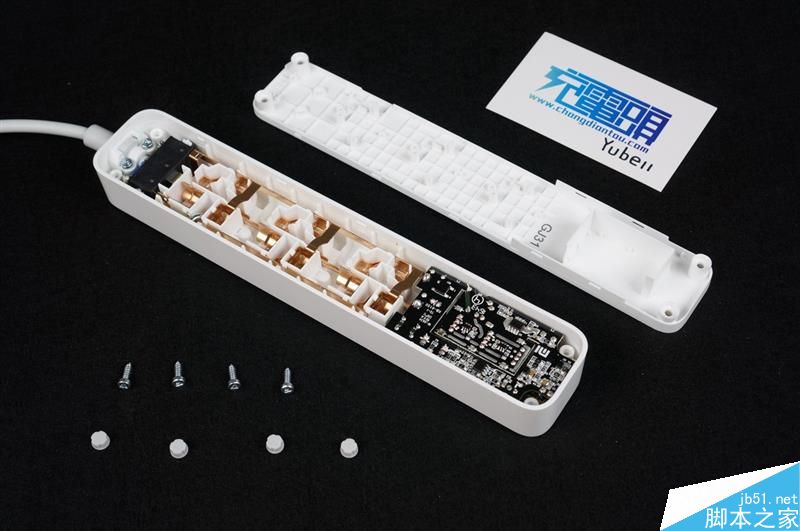

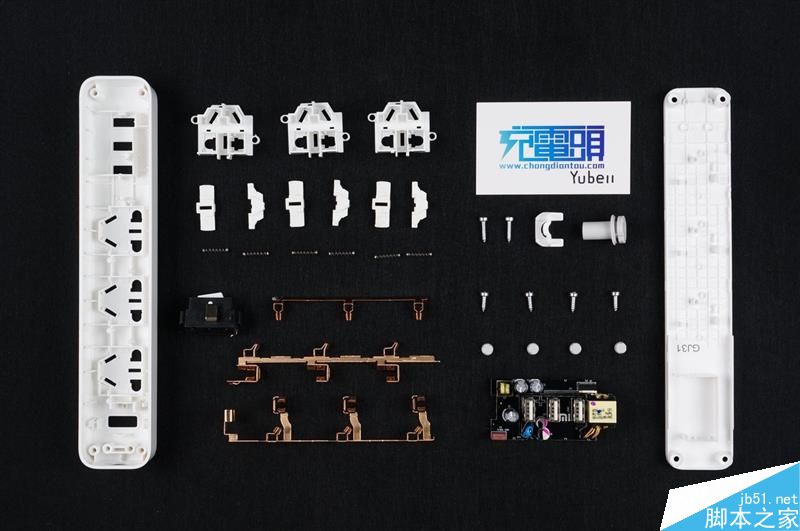

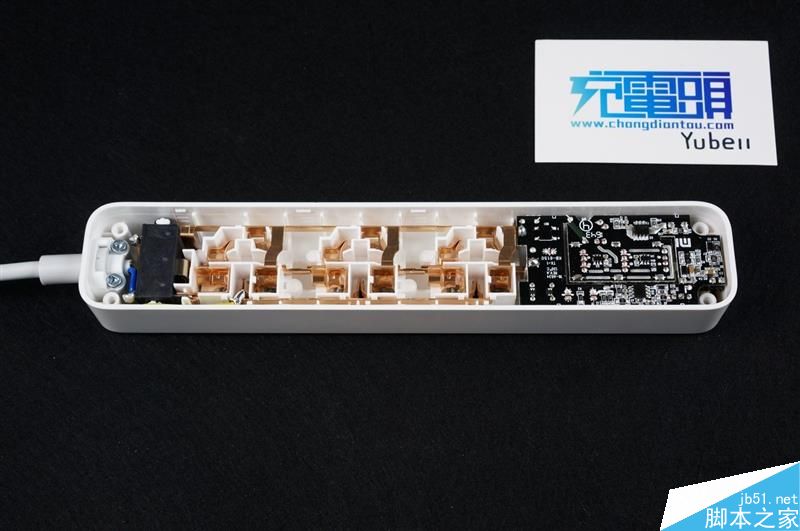

打开壳体后可见结构比较紧凑但布局很规整，可以分为开关模块、一体铜条、USB模块三个部分。

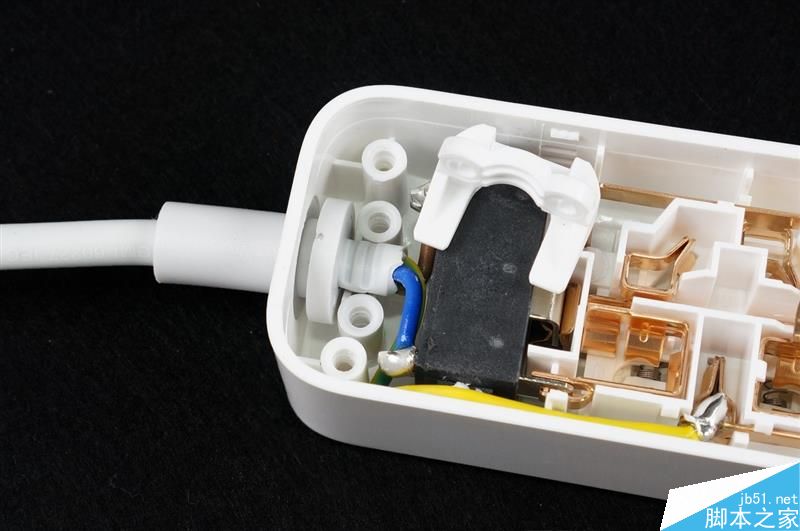

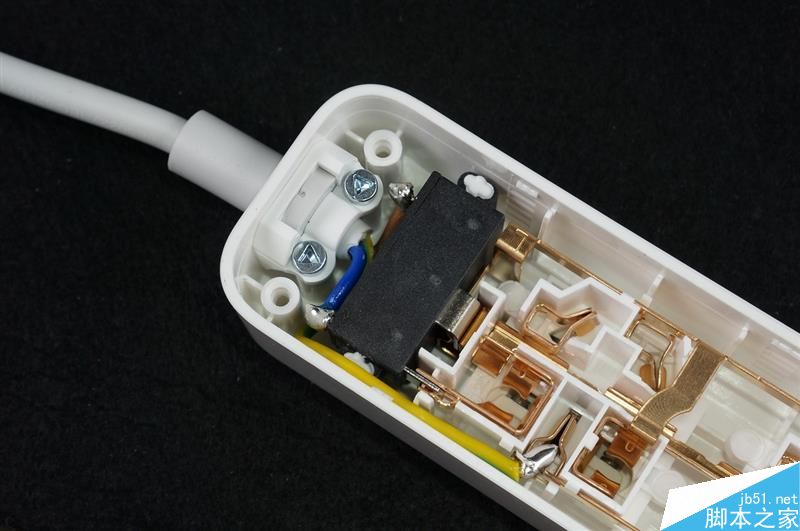

船型翘板开关模块与一体铜条之间是双面夹接导通，还算很牢固不用担心松动，地线与铜条焊接采用过孔焊接方式同样非常牢固，线材进入壳体后通过相位板与螺丝压紧防止线材拉扯脱出。

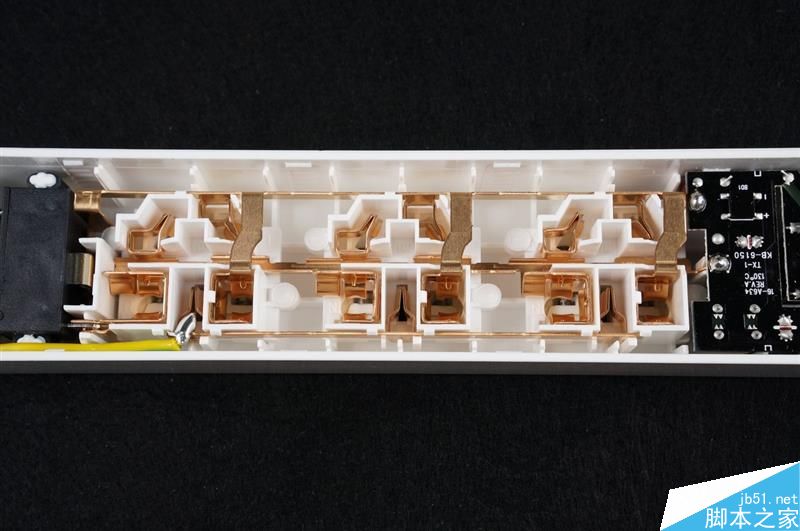

一体铜条边缘没毛刺光洁如新，三条铜条相互隔离距离足够，牢固无松动。
铜条细节部分，可见加强筋设计，壳体上做了对应的单向卡扣固定铜条。

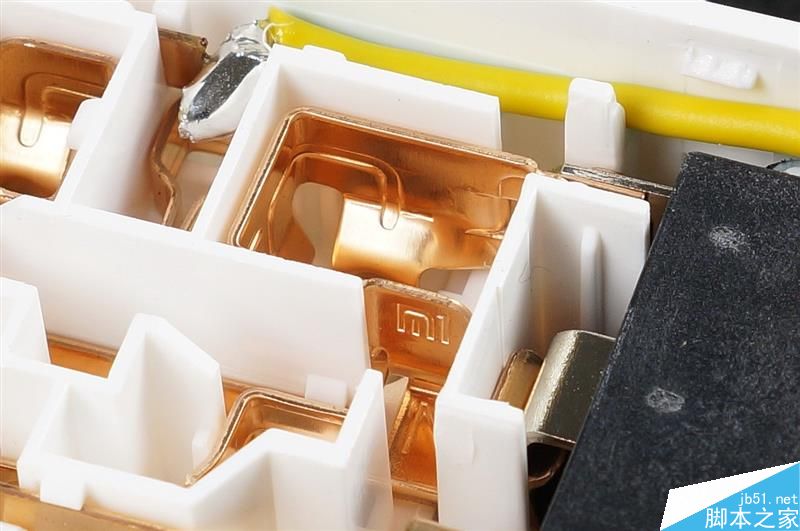

在铜条上压印着小米LOGO：mi。

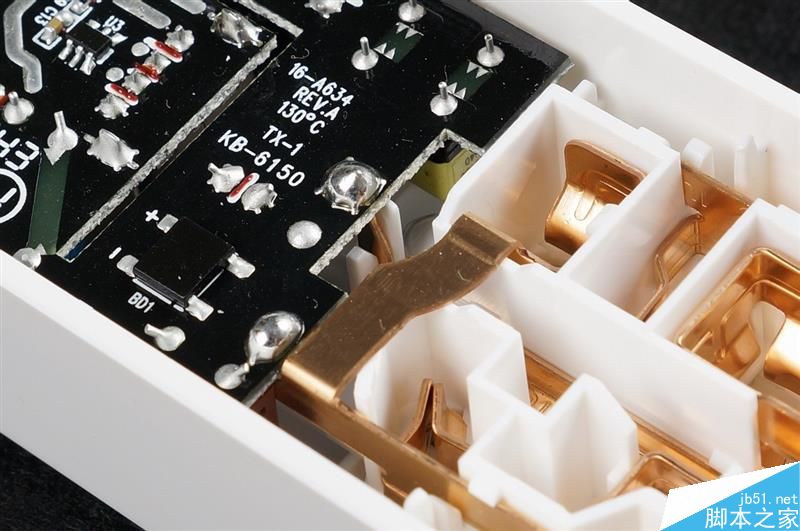

铜条与USB模块PCB连接处，焊点饱满牢固。
首先拆掉线材限位挡板，之后才能把在呢个结构件拿出来。

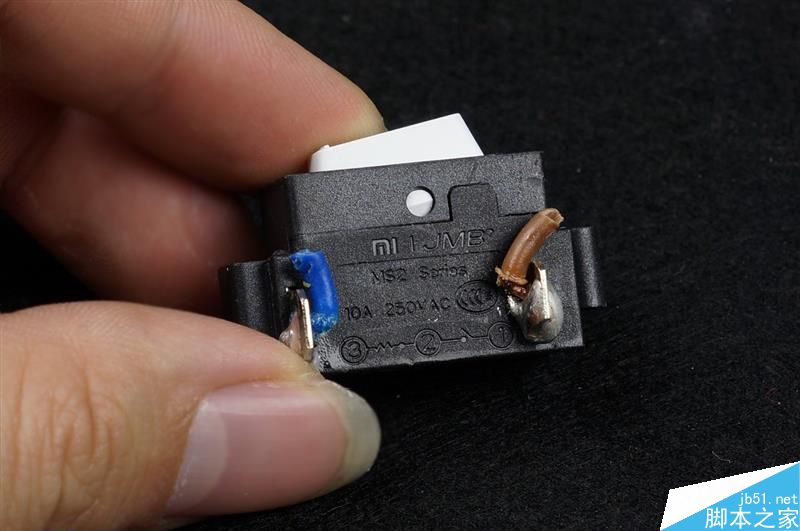

小米向JMB乔日电业特殊定制的船型翘板开关模块，规格为250VAC/10A，带有CCC认证。

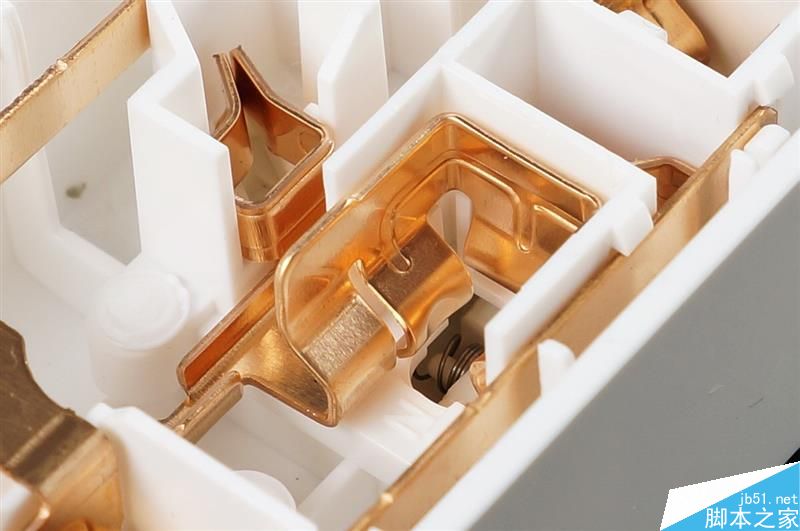

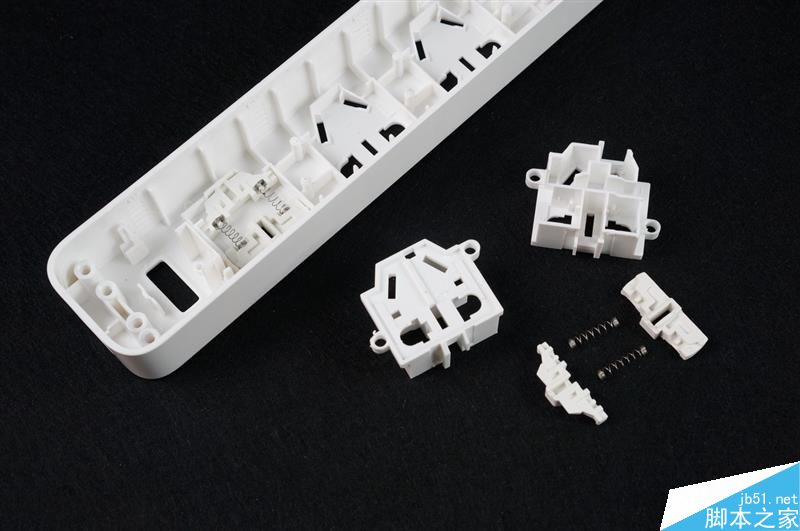

AC插孔保护门是通过热熔壳柱固定在壳体内，可以看到保护门滑片是通过两根弹簧互相顶紧闭合，必须使用插头插入，也就是左右同时施加压力才能顶开保护门，异物单孔插入因为力度不均衡所以会卡死不会滑动开启。

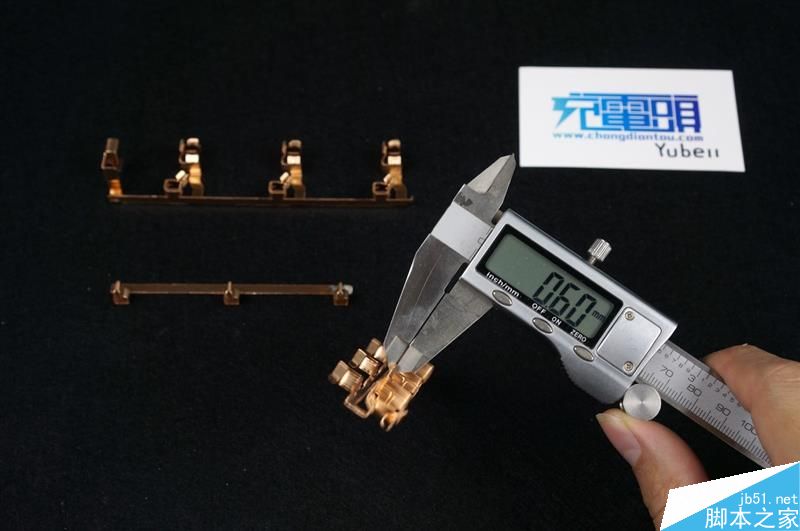

使用千分尺测量一体铜条厚度，3根一体铜条厚度为0.6mm、0.6mm、0.6mm。

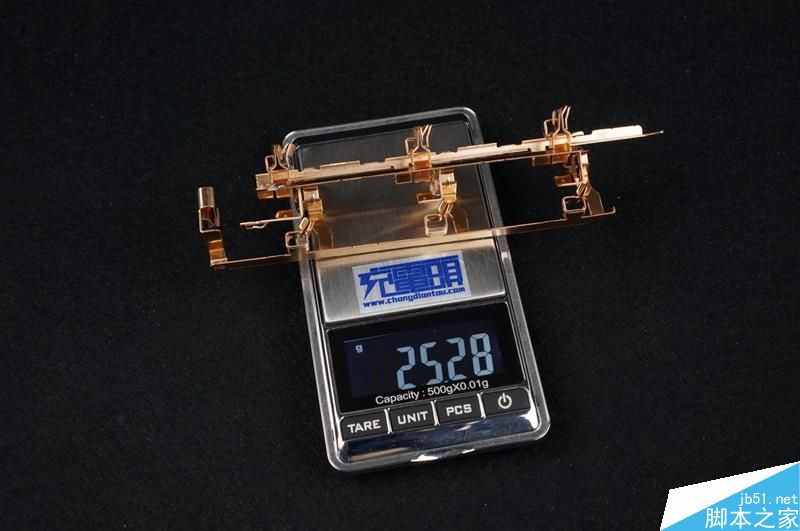

测量铜条重量，3根铜条重量为25g。

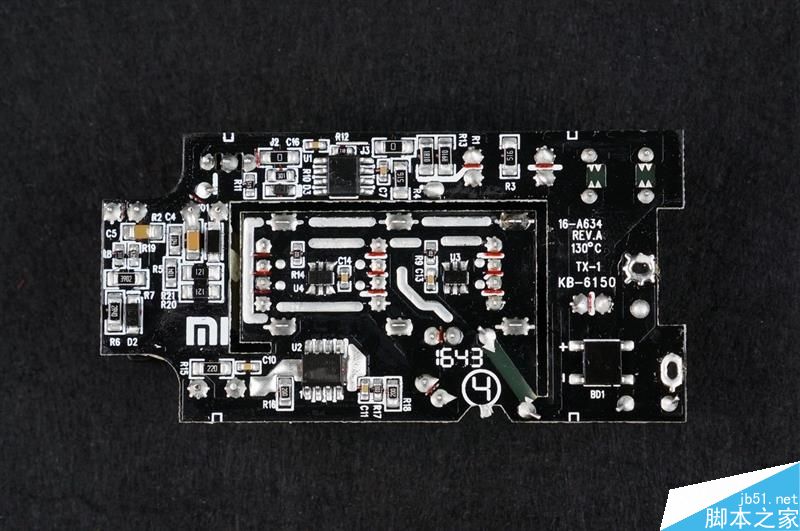

USB模块背面一览。

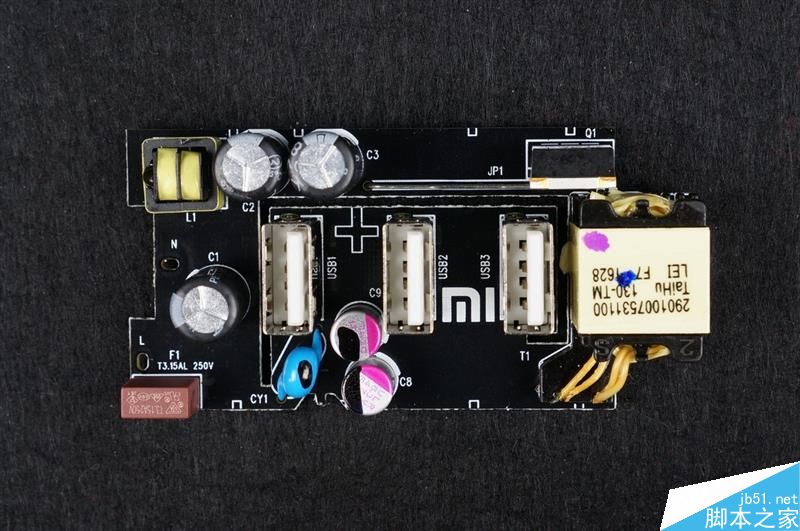

USB正面一览。

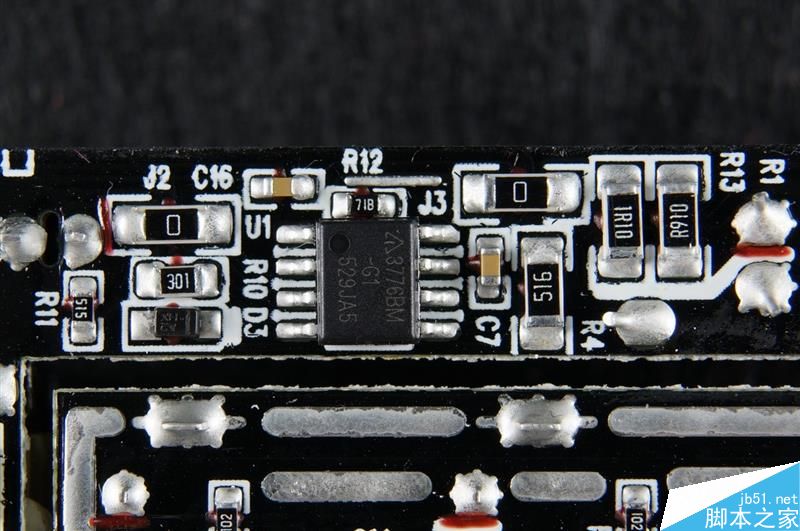

初级IC Diodes 3776BM PWM控制器。

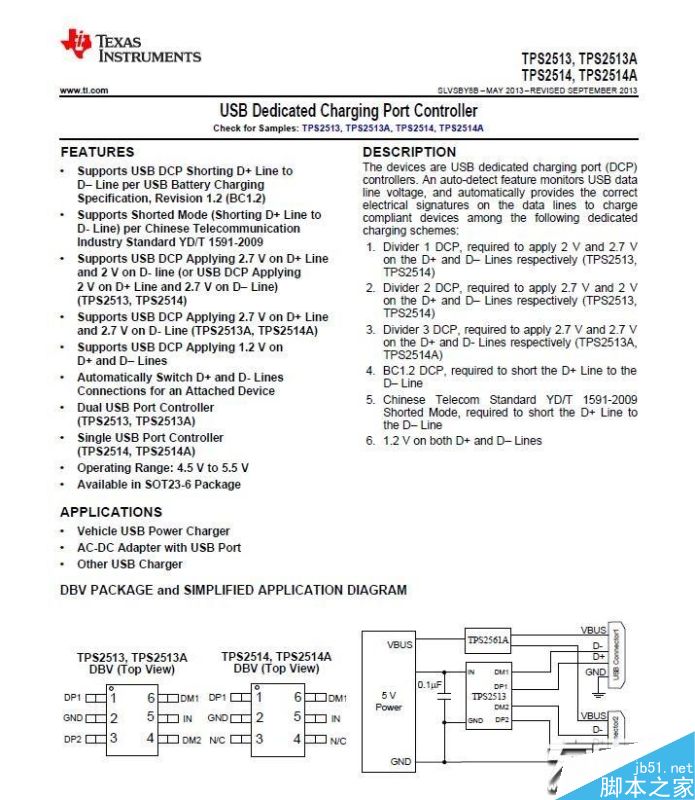

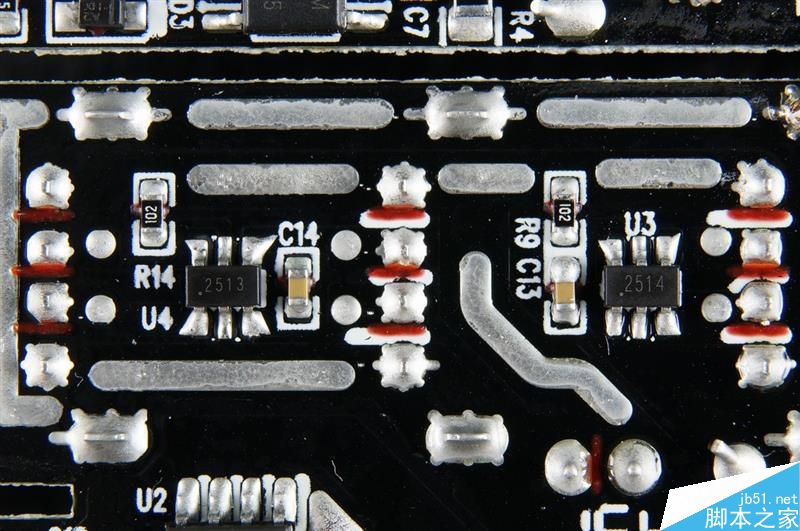

使用了两颗德仪USB口识别芯片，TPS2513 TPS2514，分别可以提供两个口、一个口的只能识别，也就是三口都带智能识别。

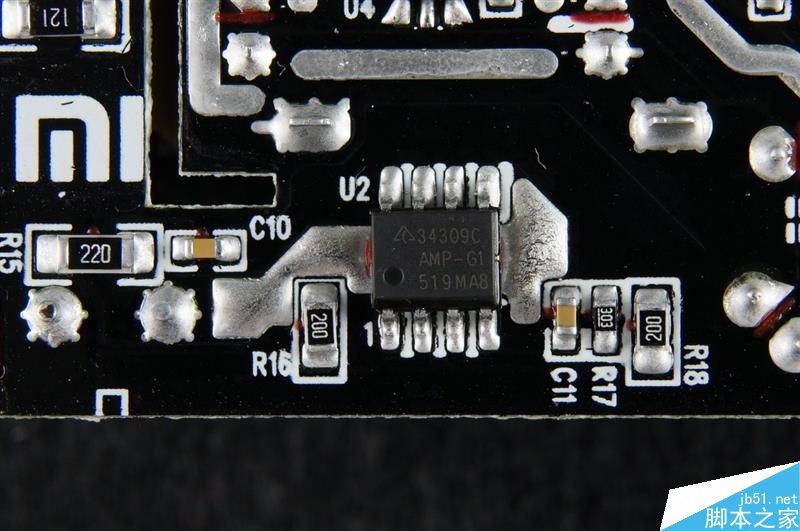

Diodes APR34309C 同步整流驱动 MOS 二合一芯片。

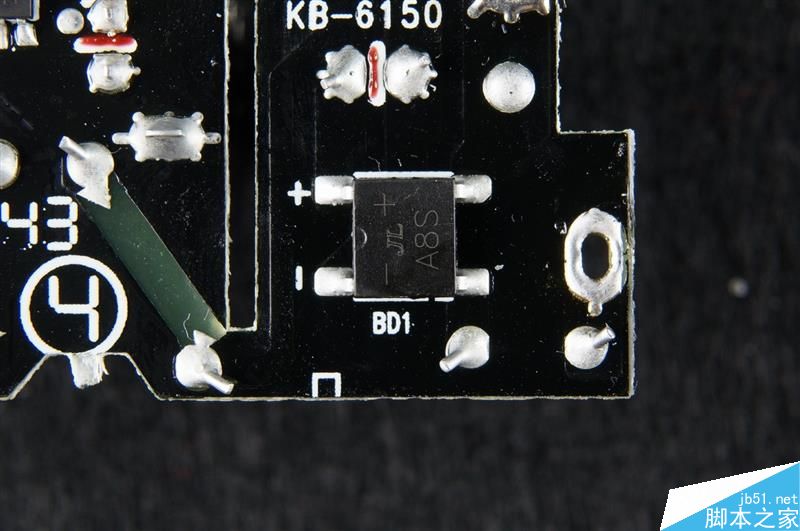

整流桥。

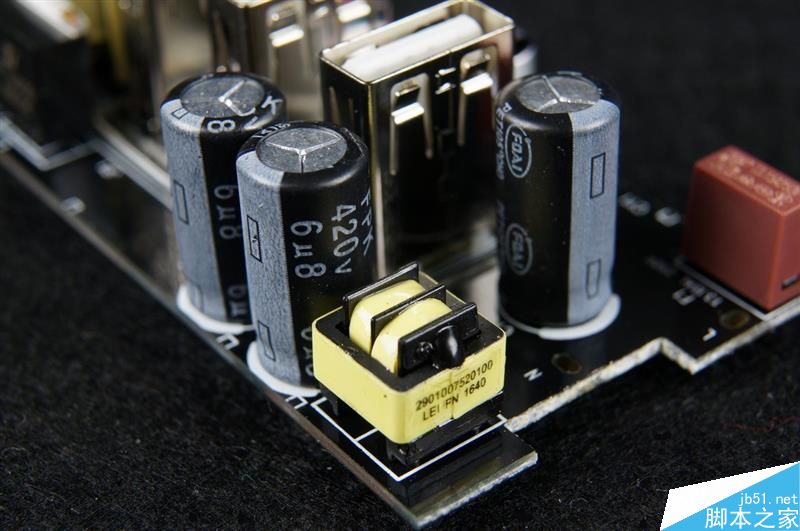

高压侧输入滤波电容由3颗电解电容组成，420V6.8uF*2 420V10uF*1。

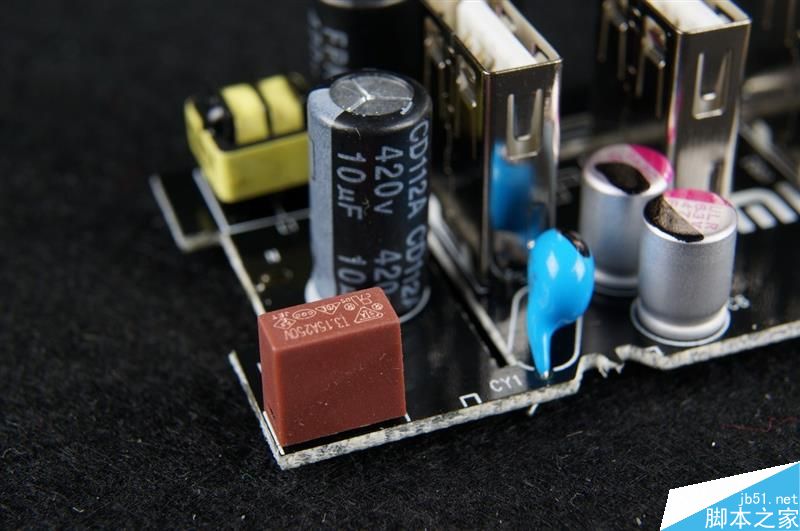

棕色的是250V3.15A保险丝，蓝色的是Y电容。

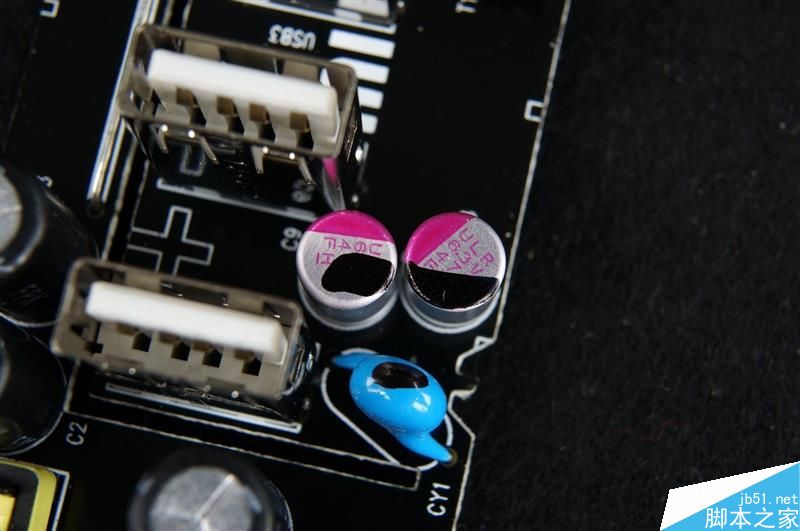

输出滤波方面使用了两颗固态电容是，规格是6.3V470uF，ULR万裕。

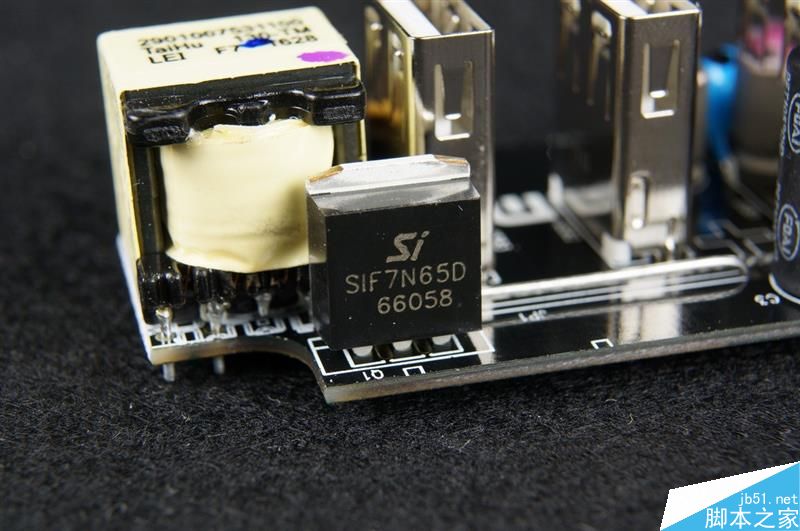

深爱半导体Sisemi 开关管 SIF7N65D。

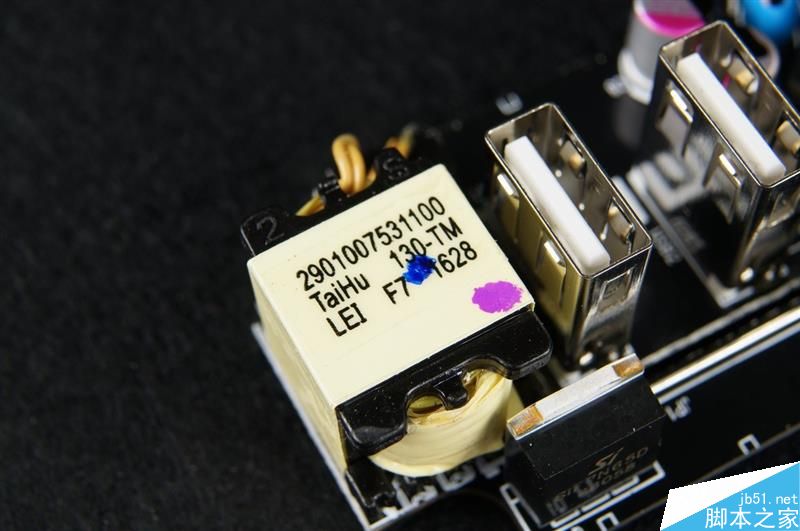

变压器TaiHu 130-TM。
拆解总结：
小米插线板安全方面AC插孔带有保护门，装配使用防拆螺丝，线材出入线口胶套与限位口等都可以保障一定程度的安全使用。
LED开关模块化，0.75mm²*3的线材、0.6mm*3的一体铜条作为排插基本功能也是有了足够的保证，USB模块方面使用Diodes AP3776BM APR34309C方案，输出口使用了德仪智能识别芯片TPS2513 TPS2514，也就是三口全带识别，整体设计做工来说都是非常不错的。
