虽然在旗舰级消费显卡上A卡无法与N卡比性能，但是在中高端市场上，凭借着良心满满的性价比，A卡仍然稳稳的占有一席之地。AMD去年年底推出了一款名为RX 580 2048SP的显卡核心，拥有32个CU单元，2048个流处理器，128个纹理单元32个光栅单元，晶体管数量57亿，一上市就被玩家称为“千元真香”，显卡厂商盈通随后也推出了搭载RX 580 2048SP核心的大地之神显卡，现在他们又出了一款盈通RX580 2048SP游戏高手OC显卡，该卡外观抢眼，但是除了外观的其他方面表现怎么样呢？今天就带来该卡的评测。
盈通RX580 2048SP游戏高手OC显卡拆解+评测：
市面上RX580 2048SP显卡有4G显存和8G显存两个版本，本次评测的这款盈通RX580 2048SP游戏高手OC配备的是8G显存。
盈通RX580 2048SP游戏高手OC外包装盒风格还是很简洁的，中间一个“GAME ACE”（意为“游戏高手”）搭配六边形图案，然后周围是大面积的黑色留白，盒子正面左上角是盈通logo和游戏高手字样，右下角Radeon RX580 2048SP表明了该卡的核心型号。如何只看这些那么这个外包装盒也没什么好说的，但是醒目的紫色却让人无法忽视，相当独树一帜。
盒子背面简要的描述了该卡的几个卖点，分别写得是：优化PCB设计、高品质用料、加大尺寸风扇、长寿静音滚珠轴承、大面积散热鳍片、稳定公版频率。

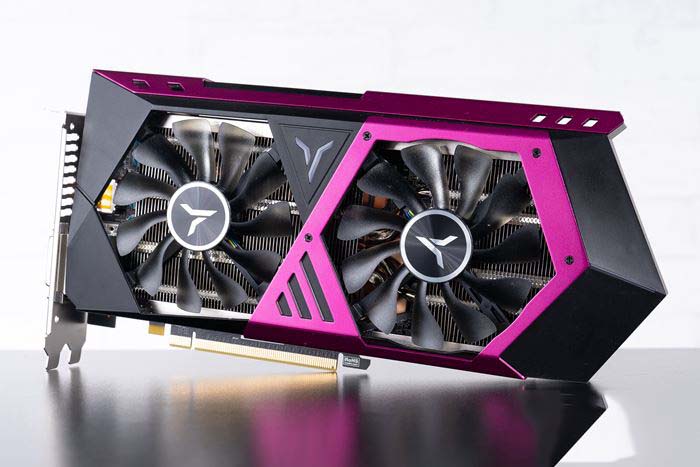

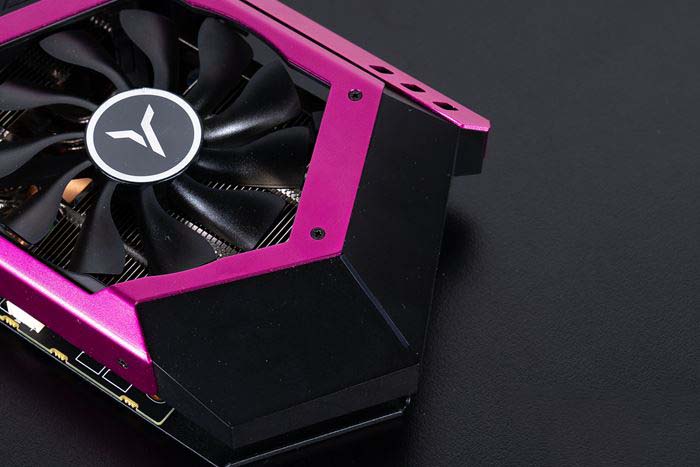

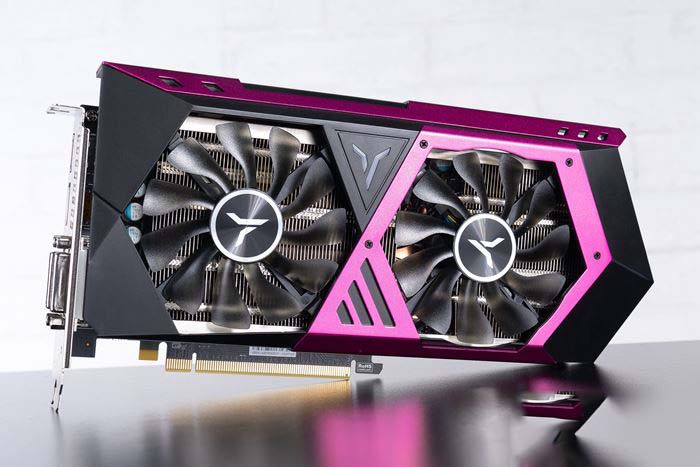

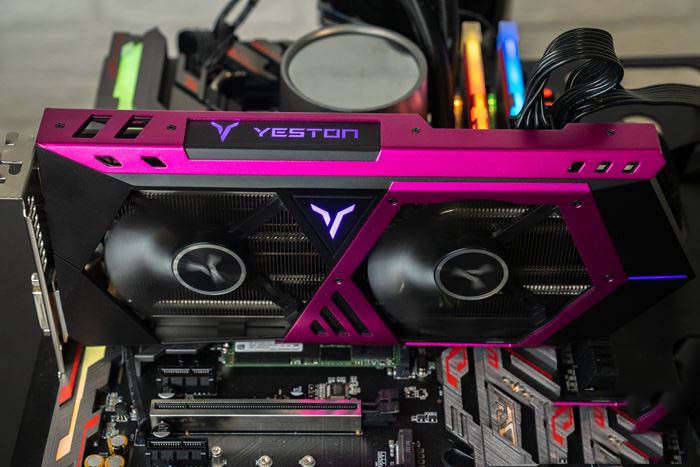

盈通RX580 2048SP游戏高手OC配备了两个风扇，经测量直径均为9cm，但是同包装盒一样，看到正面你首先注意到的还是它的配色，色彩审美方面该卡非常跳脱，考虑到这个方面太主观，本篇评测关于色彩方面尽量引述盈通自己的文案，关于显卡正面，盈通关于该卡的介绍里写得是“能八块腹肌拼刺刀，也能逗比沙雕惹风骚”。
前半句，说的是该卡正面的几何造型，这方面还是很阳刚气的，至于后半句，说的就是这个颜色方面的了，大家自行体会。回到材质方面，紫色部分均是金属材质，工艺精美，黑色部分是塑胶材质，不过质感依然很足。

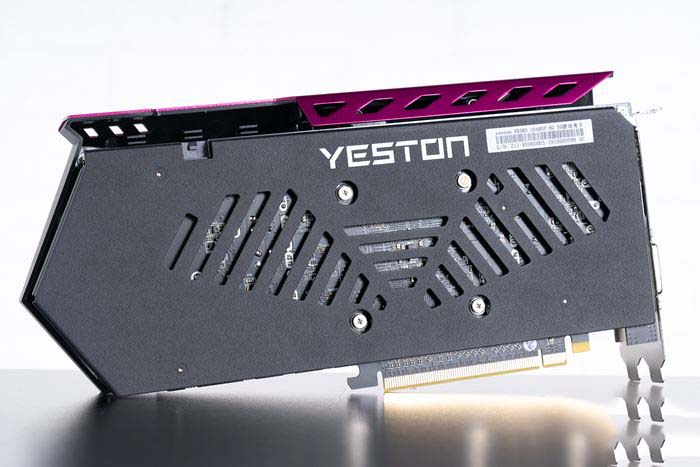

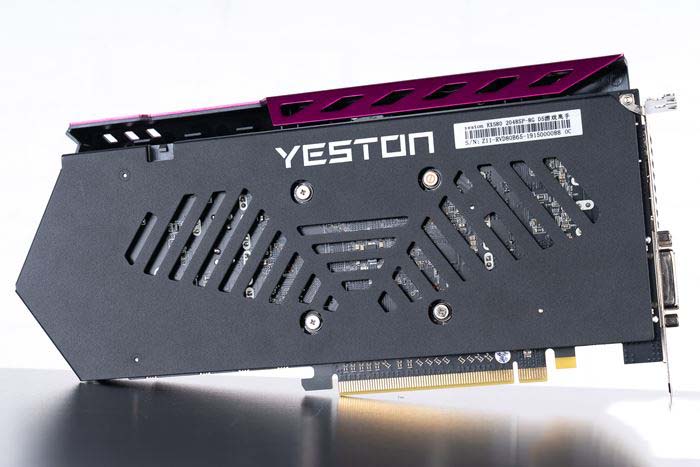

显卡背面可以看到盈通RX580 2048SP游戏高手OC是具有背板的，该背板全尺寸覆盖于显卡背面，材质为金属，厚度也足，质感相当的好。背板的好处不言而喻，可以全面保护背部元件，让显卡更坚固更耐久。该卡背板还做了镂空设计，不仅美观，而且可以进一步辅助散热，此外盈通的logo在背板也有出现，位于背板靠近显卡顶端的位置。

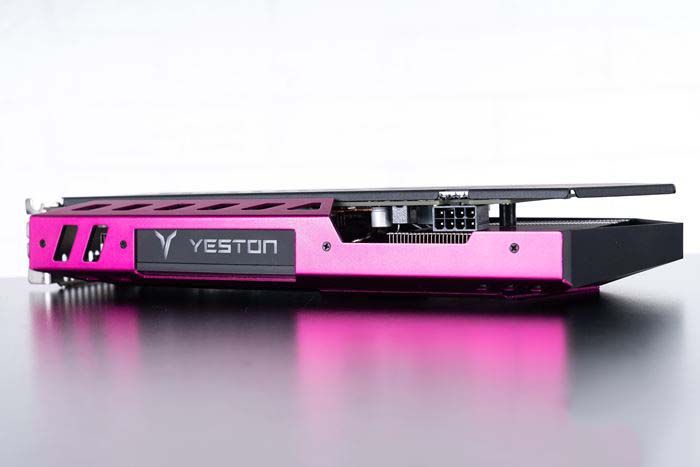

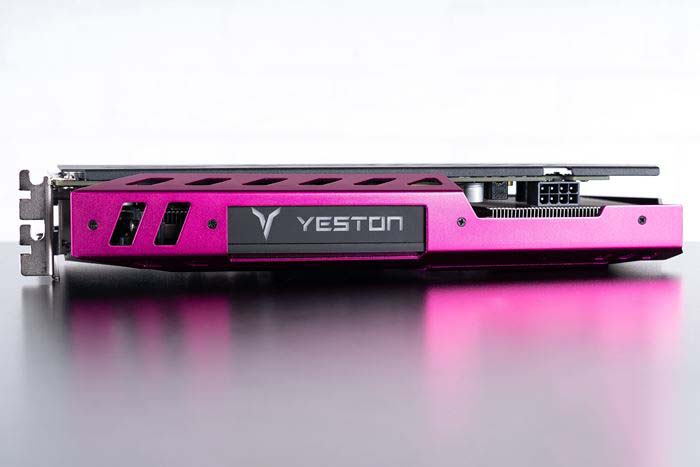

显卡顶部是大面积的紫色，可以看到盈通logo在顶部中间，这个logo通电可以亮起，在顶部右上角可以看到盈通RX580 2048SP游戏高手OC采用单8pin供电接口。

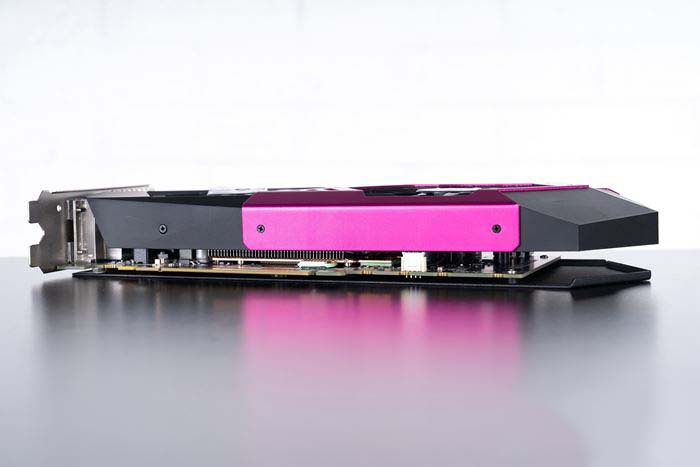

盈通RX580 2048SP游戏高手OC显卡底部也有一抹紫色延伸到这里

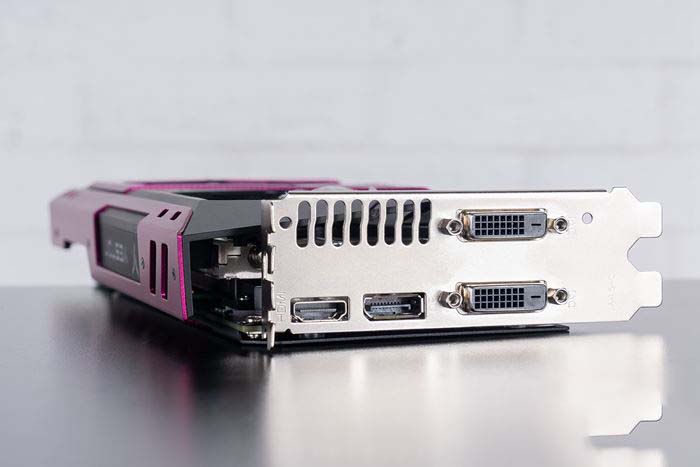

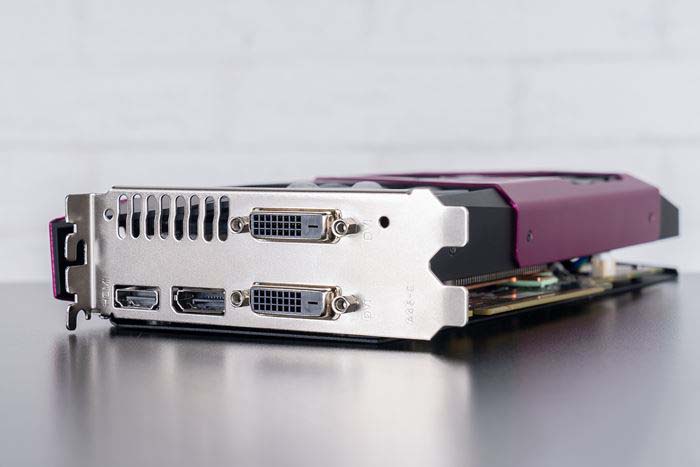

接口侧面可以看到显示输出接口分别是DisplayPort×1、HDMI×1，DVI×2，相当的齐全。厚度方面，可以看到盈通RX580 2048SP游戏高手OC显卡整体约为2槽的厚度。

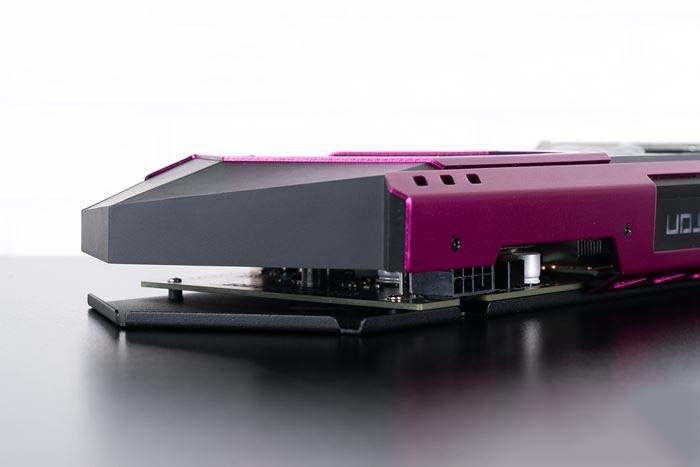

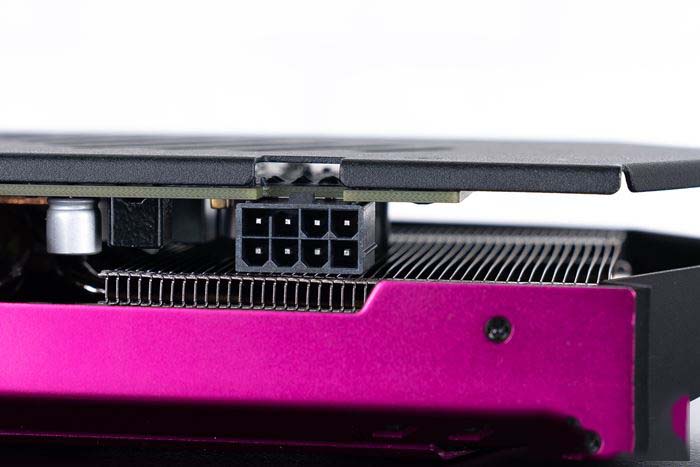

单8Pin的供电接口，配合PCI-E插槽理论上最大提供225W供电能力

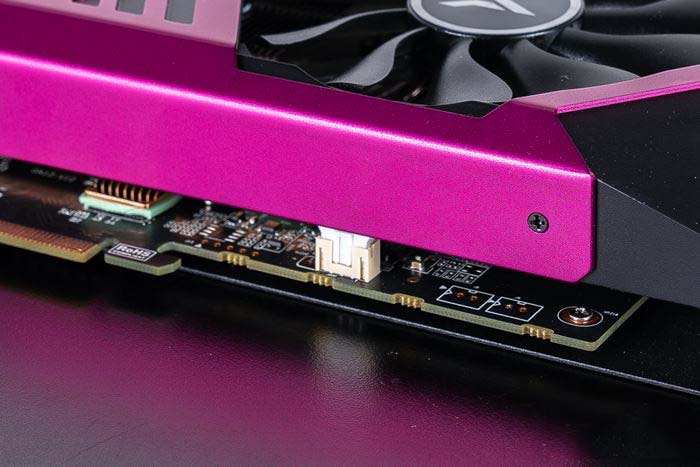

散热风扇及散热器上面灯的供电接线插头在这里，拆解的话要先拔掉。

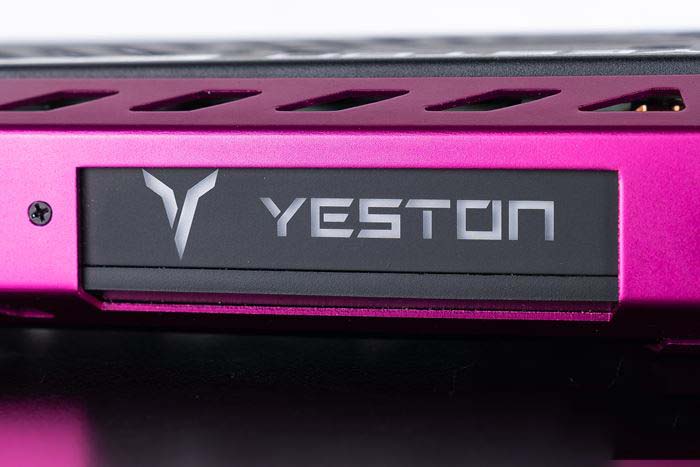

显卡顶部的盈通LOGO通电可以亮起

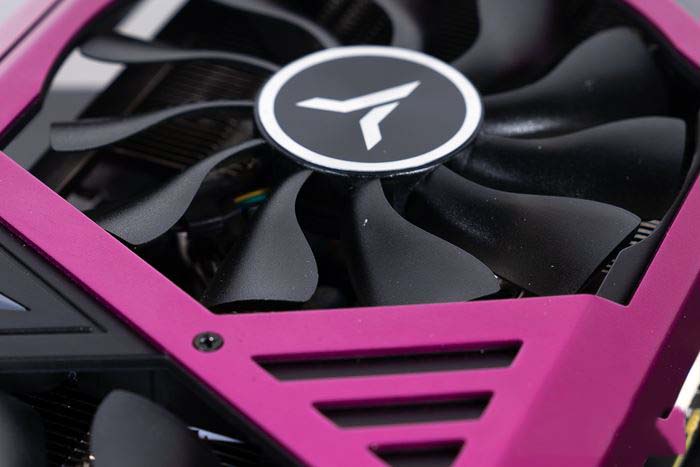

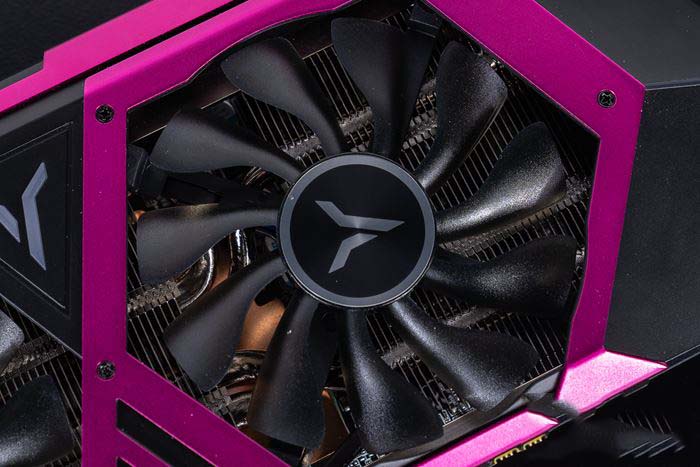

9cm风扇扇叶均采用流线型设计

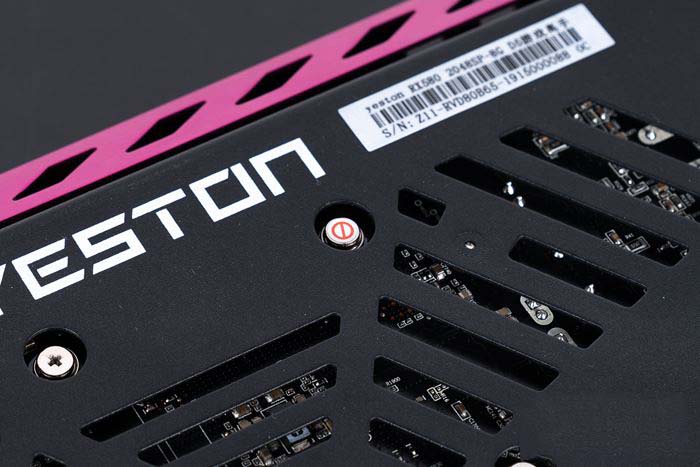

背面螺丝上有识别是否拆解过的贴纸
显卡有少量灯效，为呼吸模式，色彩为紫色，不支持自定义调节

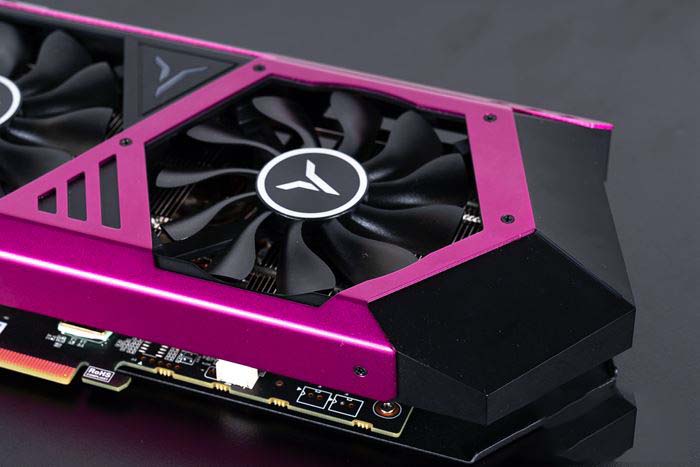

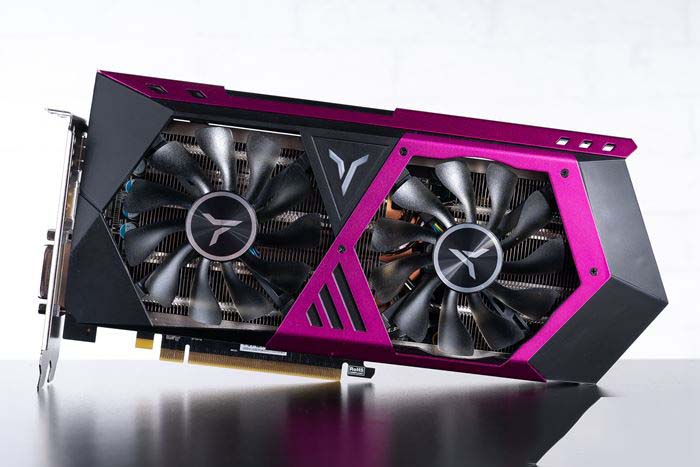

其他角度欣赏：
显卡拆解：4热管+MOS独立散热片

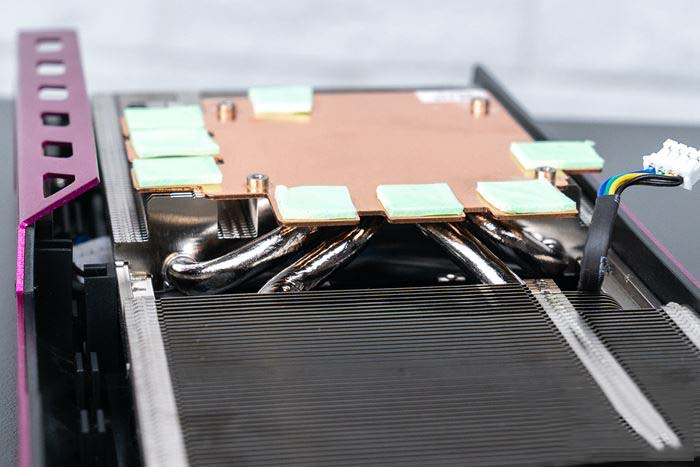

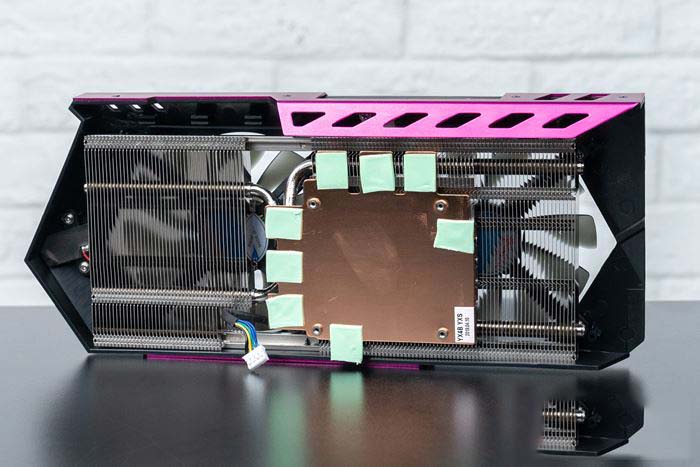

拆下盈通RX580 2048SP游戏高手OC显卡的散热器可以看到，与显卡核心的接触部分采用了大面积的纯铜底座，显存部分都有导热硅垫与散热器相连，能有效降低工作温度，从而提高长期使用的稳定性和寿命。该卡的铝制散热鳍片面积足够大，通过将热管穿插到散热鳍片中可以将核心的热量均匀分散到散热片，再由风扇吹出的风将热量带走。
盈通RX580 2048SP游戏高手OC具有四根热管，均已经镀镍，能有效抗氧化，经测量四根热管直径均为6mm。

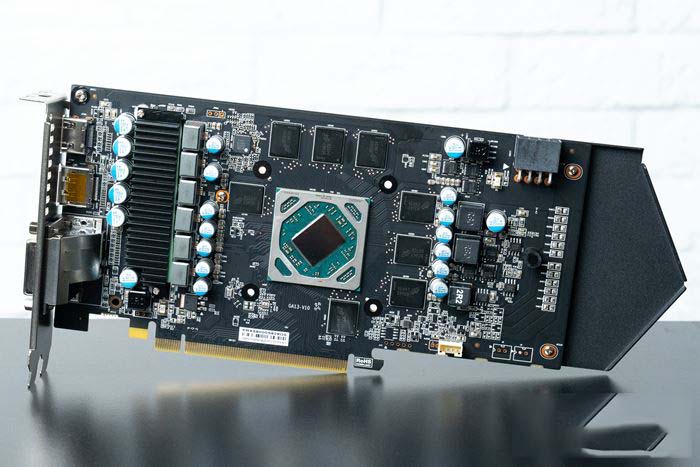

拆下散热器后可以看到盈通RX580 2048SP游戏高手OC的PCB，可以看到该卡MOS管部分采用了独立散热片

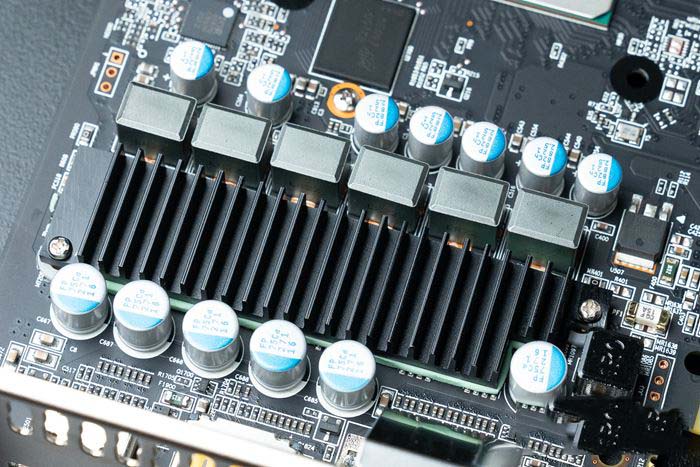

MOS独立散热片特写，另外这里可以看到核心采用了6相供电的配置

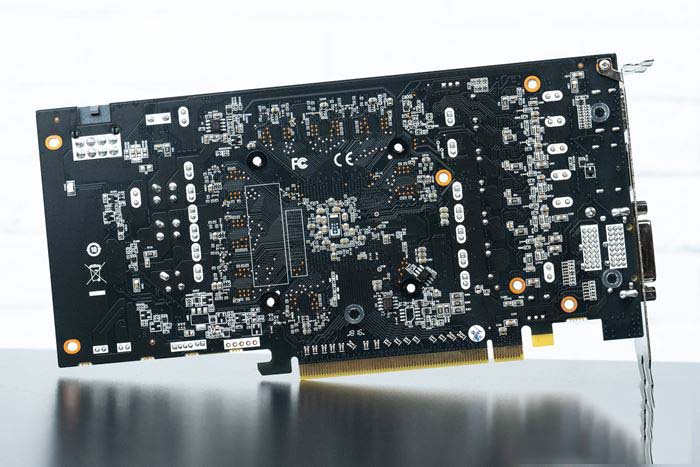

把显卡背板拆下后可以看到PCB背面

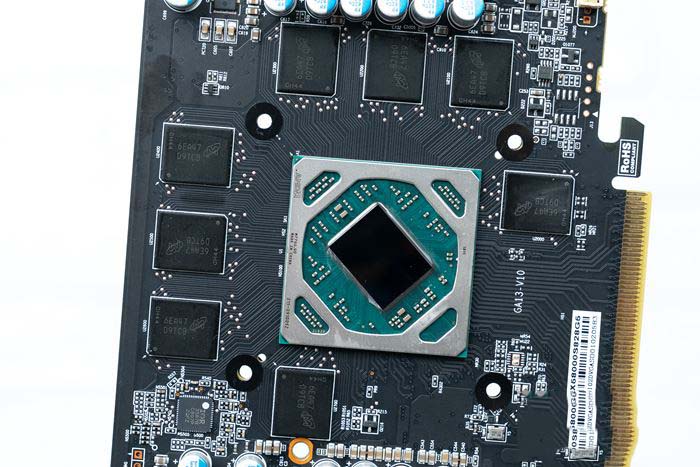

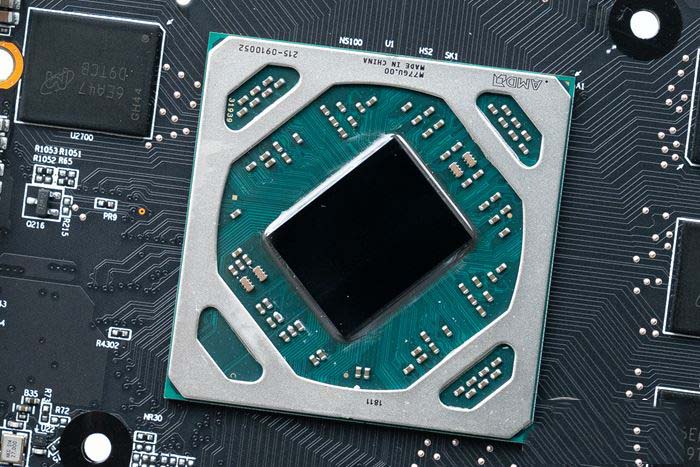

RX580 2048SP核心真身

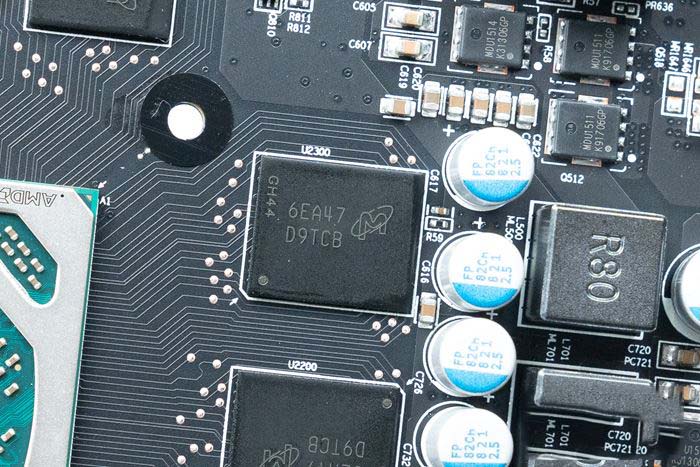

该卡显存颗粒来自美光D9TCB系列，速率为7Gbps，单颗1GB容量
一共8颗显存颗粒围绕在核心周围，共提供8GB显存容量

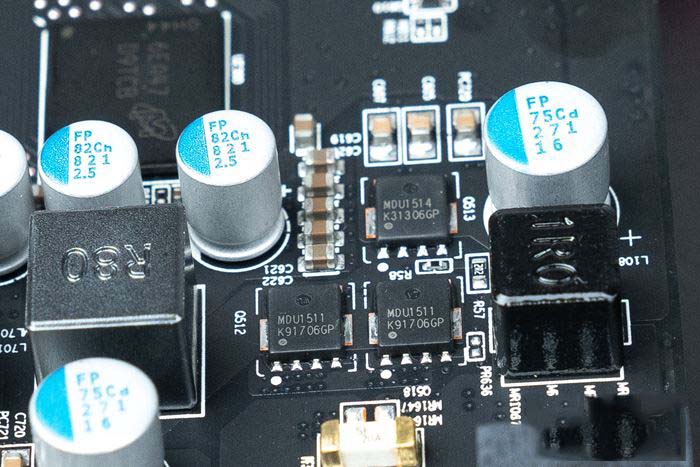

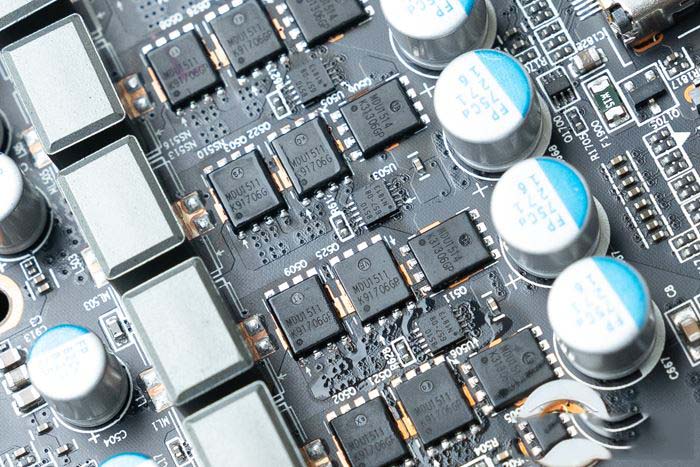

拆下MOS独立散热片后，可以看到核心供电部分的MosFET采用桥接方式，分别是MDU1514×1、MUD1511×2

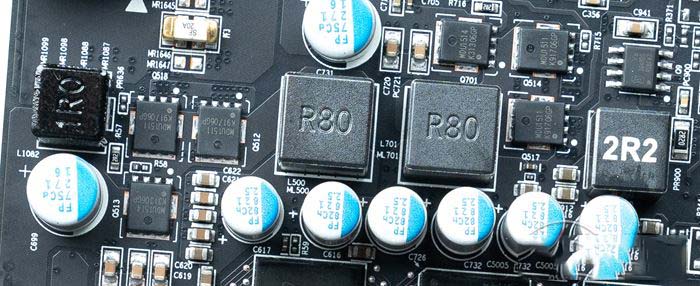

显存供电为2相设计

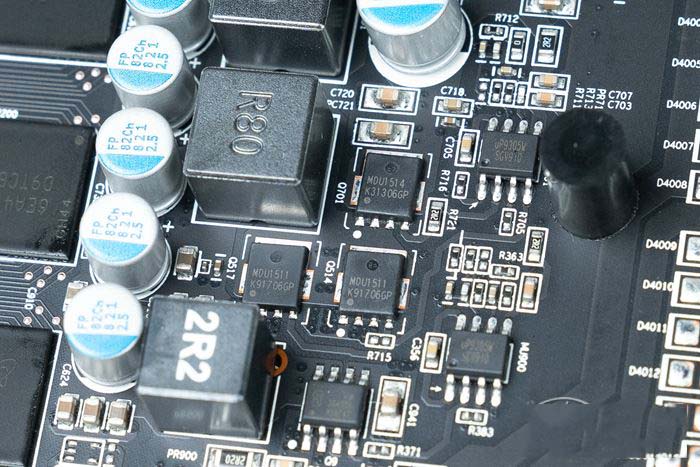

2相显存供电部分的MosFET同样采用桥接方式，也一样是MDU1514×1、MUD1511×2

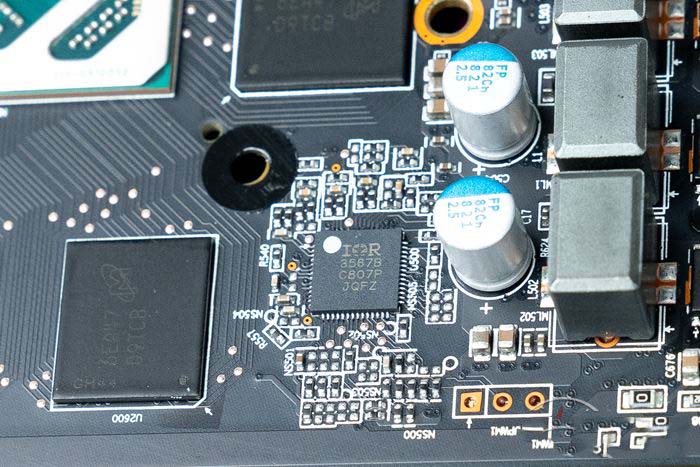

IR3567B主控
基准&超频性能测试：超频Fire Strike13094分

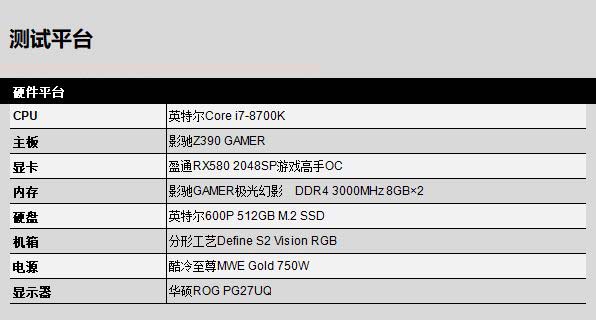

测试平台：
为了排除其他硬件的瓶颈，本次盈通RX580 2048SP游戏高手OC的性能评测采用了一套较为高端的平台，具体是Intel Core i7-8700处理器搭配影驰Z390 GAMER主板，内存是双通道的影驰GAMER极光幻影 DDR4 3000MHz 8GB×2，开启XMP让内存工作在3000MHz频率，硬盘为英特尔 600P 512GB M.2 SSD，详细如下

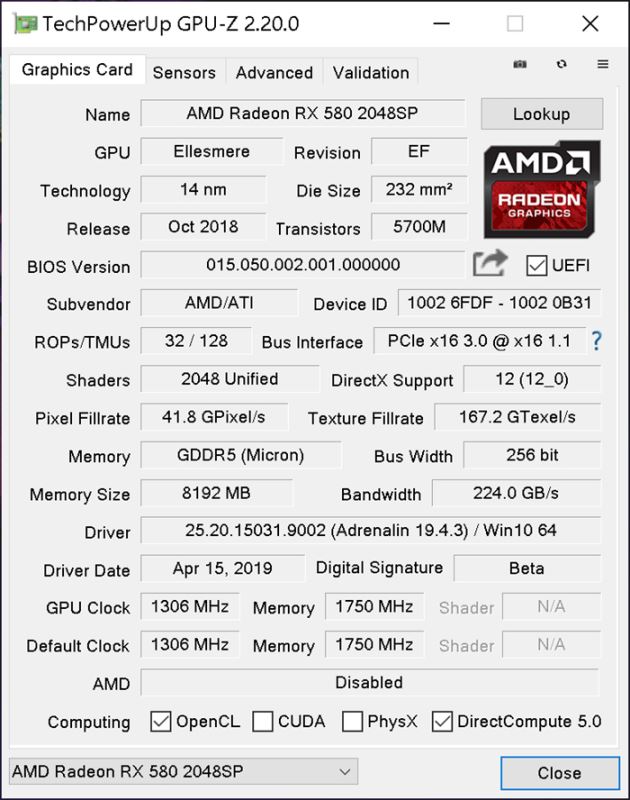

通过GPU-Z，我们可以看到盈通RX580 2048SP游戏高手OC显卡默认频率上限为1306MHz，显存等效频率为7Gbps。

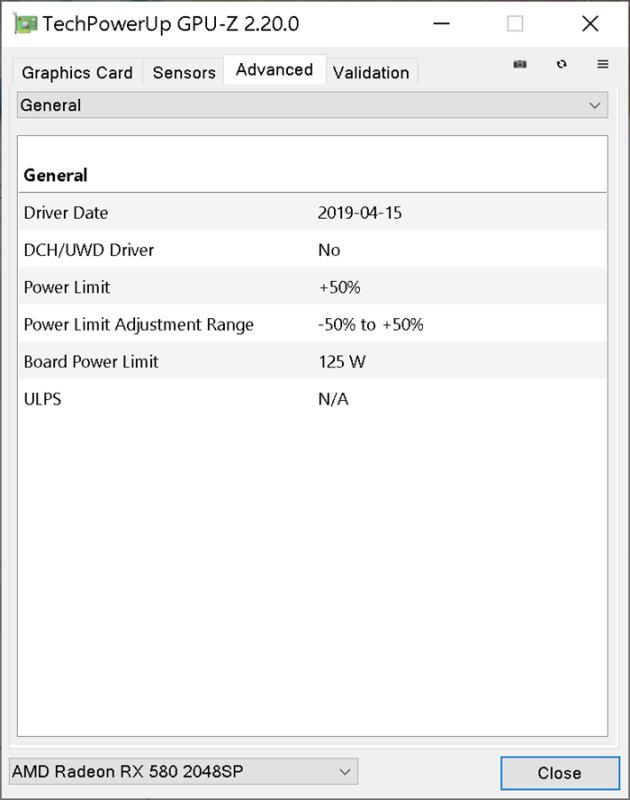

这里可以看到盈通RX580 2048SP游戏高手OC默认功耗上限为125W，并且该卡功耗上限还可以进一步上调50%，最高可以提升至187.5W。

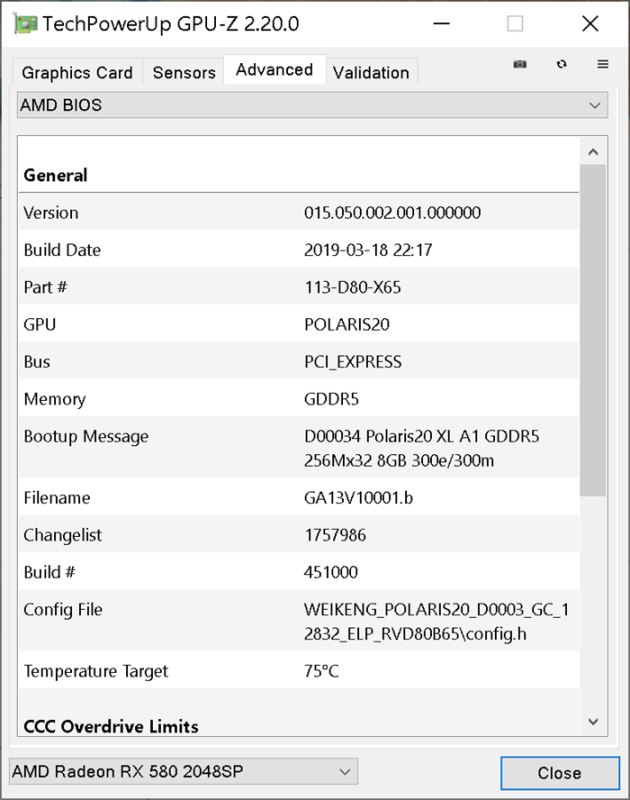

这里可以看到盈通RX580 2048SP游戏高手OC默认温度上限为75摄氏度。
按照惯例，我们都是采用3DMark作为显卡基准测试，分别为3DMark FireStrike、FireStrike Extreme、FireStrike Ultra、TimeSpy、TimeSpy Extreme，具体分数我们已经在下方的图表中展示出来。在测试中，盈通RX580 2048SP游戏高手OC的实际频率大致稳定在1000MHz到1050MHz之间。

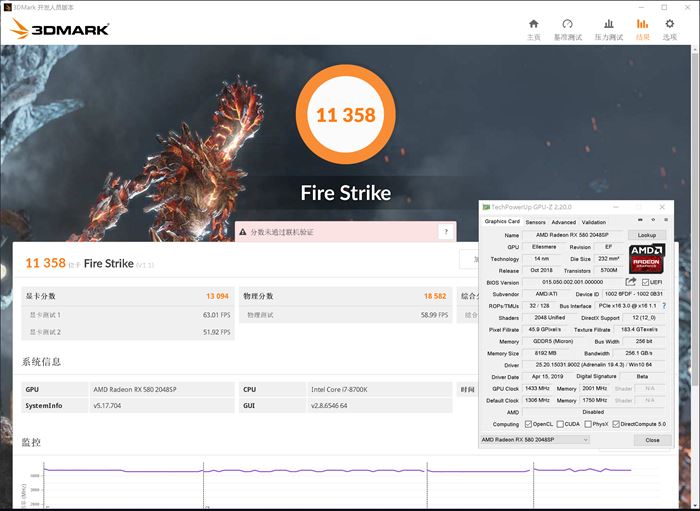

超频测试方面，经过我的不断测试，最终在核心频率+127MHz，GDDR5显存频率+250MHz下完成超频。此状态下，盈通RX580 2048SP游戏高手OC能顺利完成所有3DMark测试并且分数最高，此时该卡频率上限为1433MHz，实际运行频率大致稳定1190MHz附近，等效显存速率为8Gbps。此状态下3DMark Fire Strike显卡分数为13094。
最大限度下手动超频可以让盈通RX580 2048SP游戏高手OC再提升约7%的性能，但是过程中本人注意到超频状态下的盈通RX580 2048SP游戏高手OC面临功耗和温度的剧烈增加，考虑到这个问题，这里不太建议大家超频运行该卡，默认设定使用下就好。
作为一款千元价位的显卡，盈通RX580 2048SP游戏高手OC在前面的基准测试中表现出了相当不错的性能，那么具体实用到游戏里面又是什么情况呢，我们测了几款热门游戏，分辨率设为1920×1080，除了《最终幻想15》之外其他游戏均设置为预设最高画质，《最终幻想15》为标准画质，结果均为运行游戏自带的Benchmark的结果：
可以看到在1920×1080分辨率下，盈通RX580 2048SP游戏高手OC展现出了相当不错的游戏性能，作为一款千元价位的显卡，这样的表现值得肯定。
温度&功耗测试：均表现优异
温度测试过程中全程进行封箱处理，测试机箱为分形工艺Define S2 Vision RGB机箱，测试环境温度约为24.7℃。待机温度是进入系统后记录10分钟，满载温度则是3DMark Fire Strike压力测试记录10分钟。为了让大家能直观看到显卡的温度变化，特意用GPU-Z Log to file功能输出所有显卡数据，做出折线图展示给大家看。
虽然前面说到超频状态下的盈通RX580 2048SP游戏高手OC温度和功耗均会剧烈增加，但是在默认状态下，盈通RX580 2048SP游戏高手OC的温度表现相当优秀，待机温度26摄氏度，满载温度也稳定在只有61摄氏度。噪音方面，也相当的好，满载状态下也没有明显的噪音。
功耗测试：
通过我们专用的显卡功耗测试仪器，可以分别精确地测量显卡PCI-E、外接电源接口瓦特数，显卡最大功耗在3DMark Fire Strike压力测试中获得，待机功耗则是在进入系统后记录1分钟取平均值。
功耗方面，可以看到待机功耗平均在20W左右。满载的话，随着实际运行频率的上升，所以功耗也相应的上升，峰值达到过117.6W。经过多次测试，都不会触碰到默认125W的功耗上限。
总结：值得选购
盈通RX580 2048SP游戏高手OC从拿到手就让人印象深刻，不光是其抢眼的紫色（这方面通过前面的多张各角度照片大家应该都各有体会），还在于其精致的做工，不夸张的说，在千元级显卡中，盈通RX580 2048SP游戏高手OC的做工和质感绝对是上乘之作，这还只是未拆解之前该卡给我的感觉。
而拆解之后可以看到，该卡热管均已经镀镍，可以防氧化，并且采用了大面积的纯铜底座，这些设计都十足的有料，甚至，该卡对于MOS管部分，采用了MOS独立散热片。而且供电部分，6+2相的供电配置，完全可以让盈通RX580 2048SP游戏高手OC在各种高压力环境中稳定运行，该卡不管是散热还供电，都没有毛病可以挑。
至于性能方面，RX580 2048SP核心的定位是胜任主流游戏，从实际测试来看盈通RX580 2048SP游戏高手OC在1920×1080分辨率下可以以最高画质体验到时下热门大作，并且默认状态下，温度和功耗控制都让人满意。该卡现在售价1099元，感兴趣的玩家可以自行关注一下。
