RTX2060是NVIDIA前不久上市的20系列全新中端游戏显卡，也是目前最便宜的支持光线追踪的RTX显卡，受到不少游戏玩家关注。那么RTX2060做工如何？今天小编就为大家带来NVIDIV RTX2060公版显卡拆解图赏，一起扒开内部来看看吧。
RTX2060公版显卡拆解图赏：
RTX2060公版显卡拆解图赏
什么是公版显卡？
公版显卡指的是NVIDIA或AMD在新品发布之初，原厂设计(或者授权设计)的PCB版型，并指定OEM厂商生产的显卡。公版显卡最大的作用除了迅速铺货占领市场外，还有严格控制显卡质量，维持市场价格，树立品牌形象的作用。
公版显卡的普遍特点是强悍，奢华的用料，高稳定性，优秀的电气性能和强大超频能力，占用主板插槽少(最多双槽)，还有上市速度快。缺点是售价偏贵，不够个性化，功能单一等。
在显卡拆解之前，首先来看下外观。

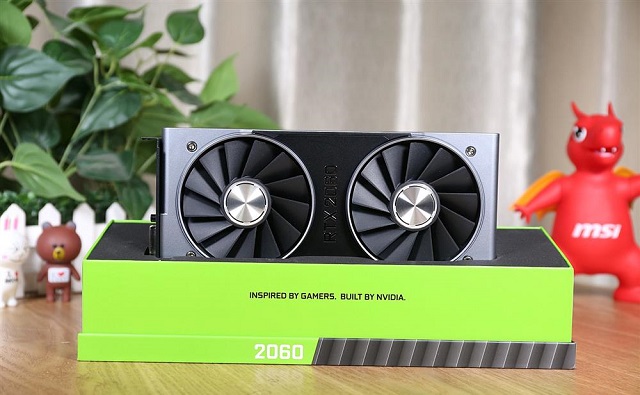

包装盒

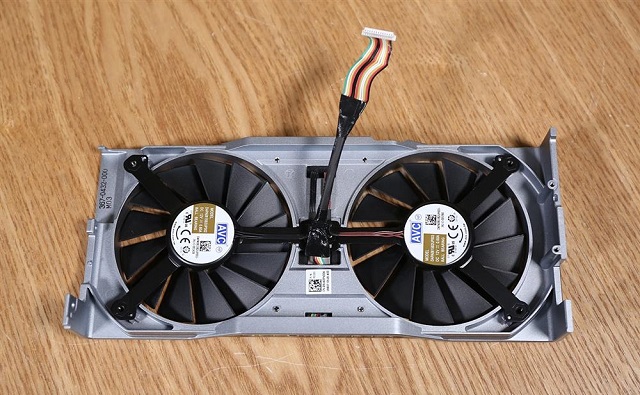

RTX2060公版显卡由全金属包裹，通过数十个不同规格的螺丝固定，层层嵌套，拆卸起来相当费劲。内部可以看到飞线设计，而且风扇和RGB的供电、控制线用胶水黏住，增加了拆解难度。

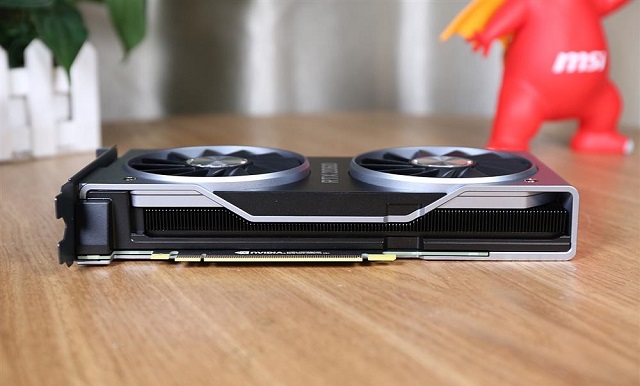

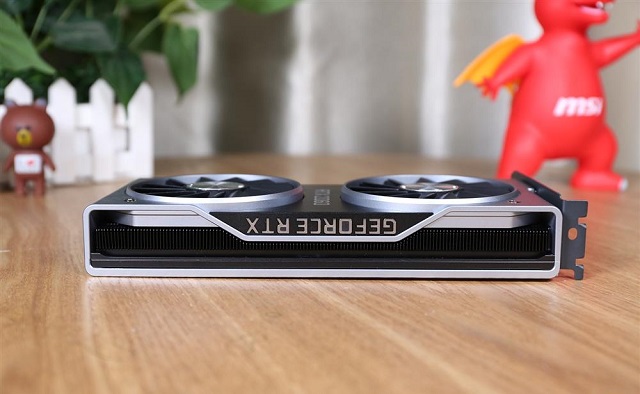

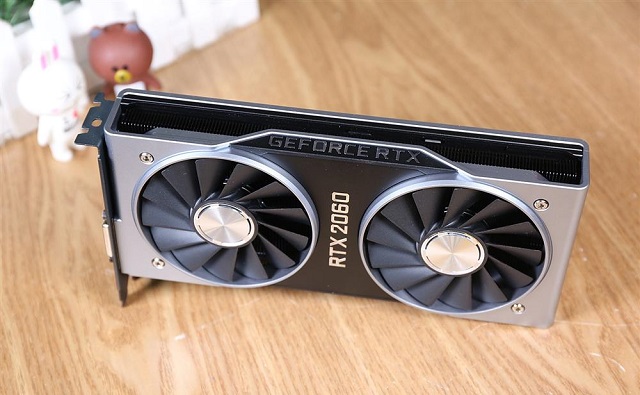

RTX2060公版显卡外观特写

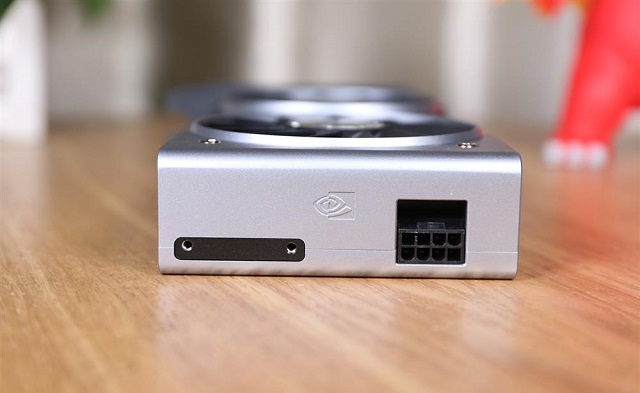

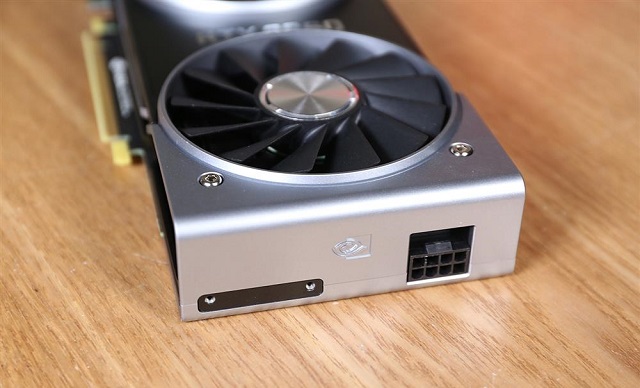

该显卡整体依然延续双风扇“煤气灶”外形设计，没有NVlink，单8pin外接供电。长度约为23cm，比RTX2080 Ti要短一些。

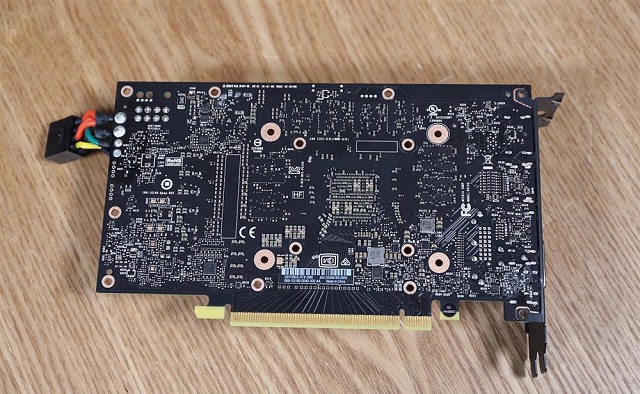

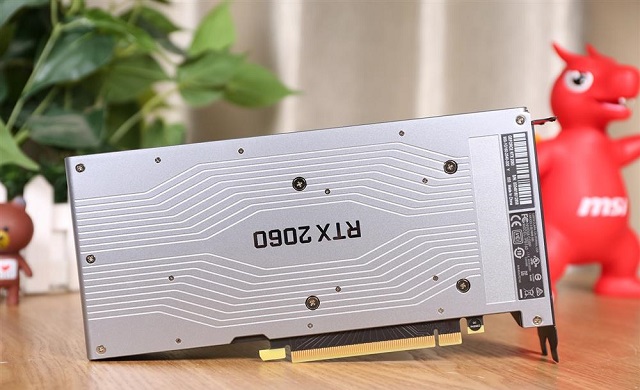

显卡背面

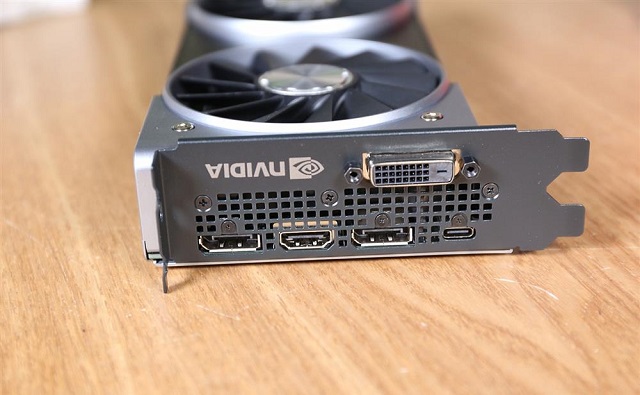

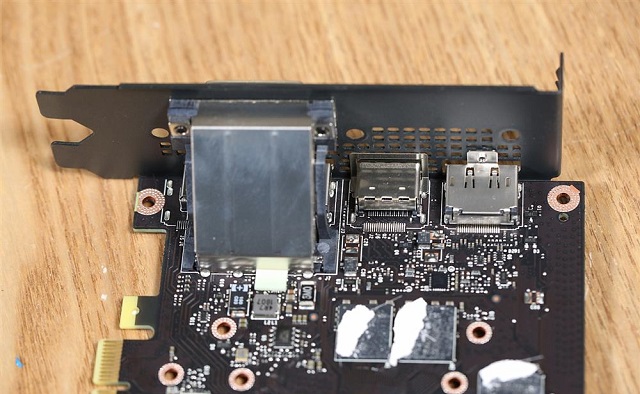

接口方面，RTX2060公版显卡提供四个视频接口，分别是DVI+HDMI+DP+USB Type-C。值得一提的是，不少非公版RTX2060显卡取消了USB-C接口。
显卡接口
以下是RTX2060公版显卡内部拆解图赏。

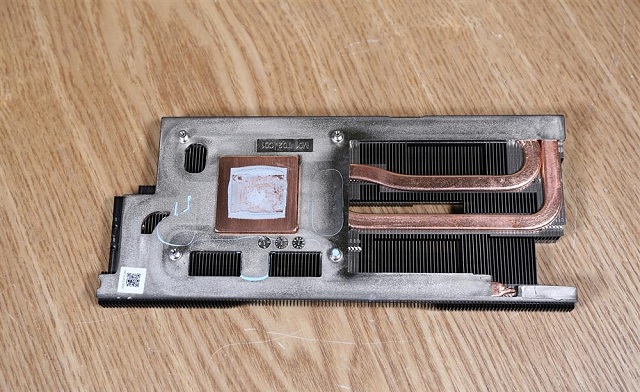

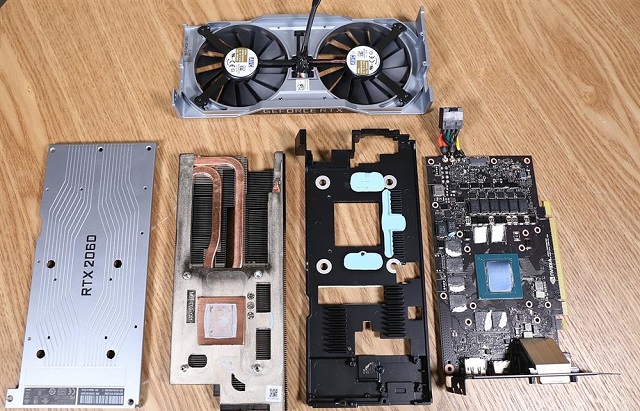

RTX2060公版显卡拆解全家福

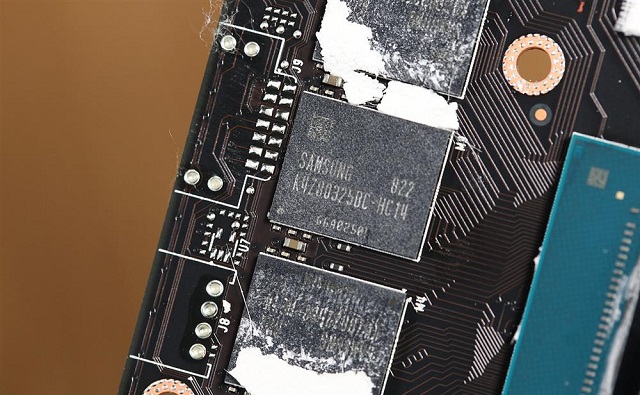

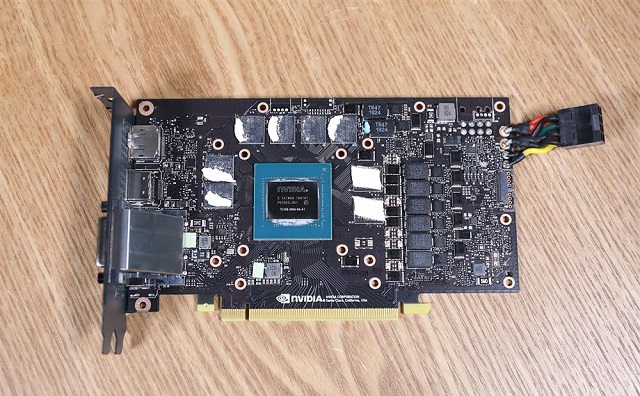

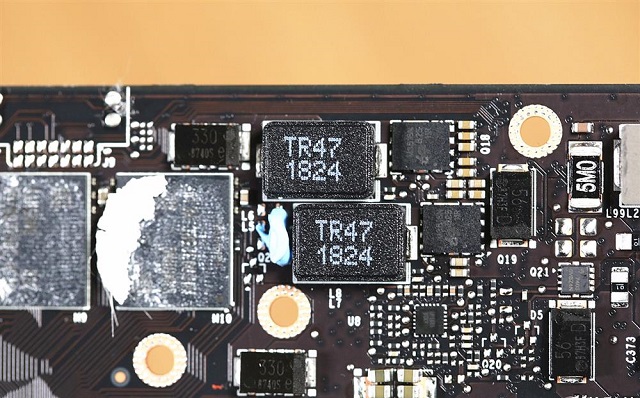

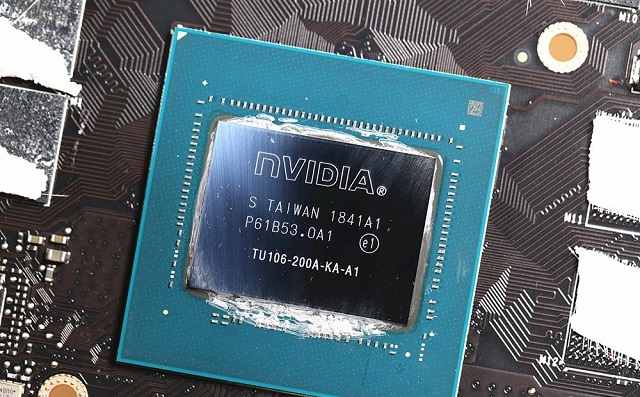

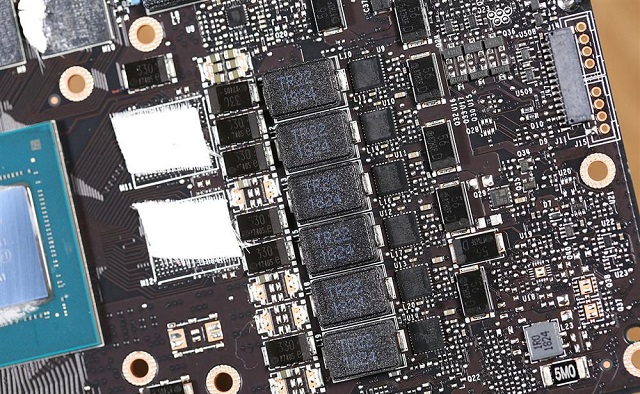

RTX2060公版显卡核心代号为TU106-200A-KA-A1，比RTX 2070的TU106-400A规格有所精简。周边是6颗GDDR6显存，每颗1GB 32bit规格，共组成6GB 192bit显存容量。供电为6+2相供电。
RTX2060公版显卡拆解图赏
RTX2060公版显卡拆解图赏，总体来看，无论是做工用料、扩展接口等方面都是十分扎实的。
