AORUS RTX 2060显卡拆解评测：
而随着自动加速、开放式散热等元素的引入，公版与非公版过去的界限越来越模糊，那非公版现在还有什么花样可玩？
今天就带来针对非公版RTX 2060的拆解测试报告，对象是技嘉的大雕AORUS RTX 2060。

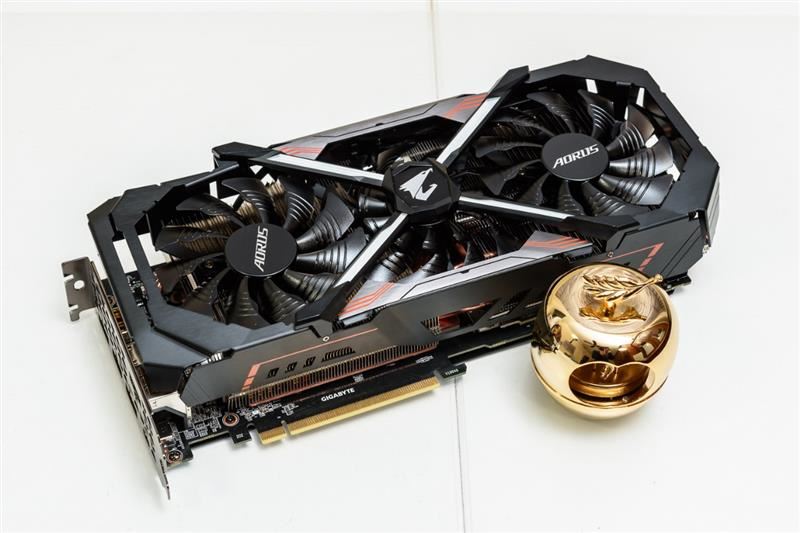

首先来看一下显卡的整体外观。

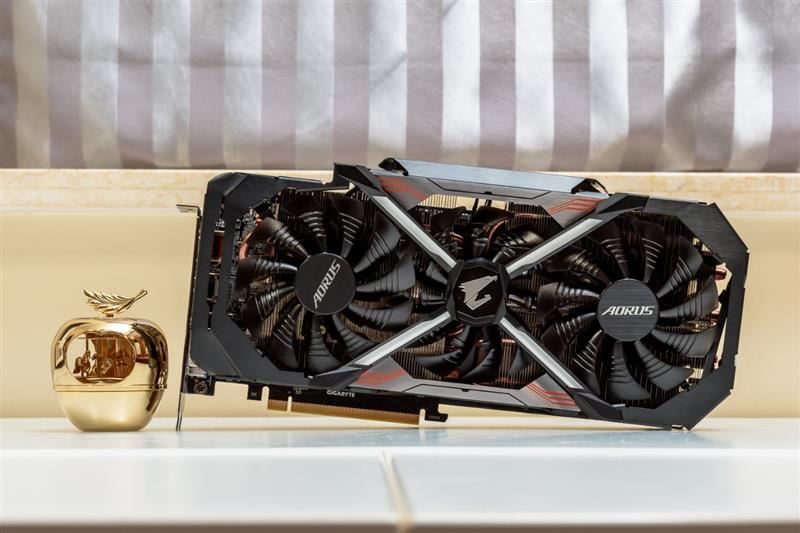

显卡散热部分为三风扇架构，外观上看与技嘉1080的散热器十分类似。

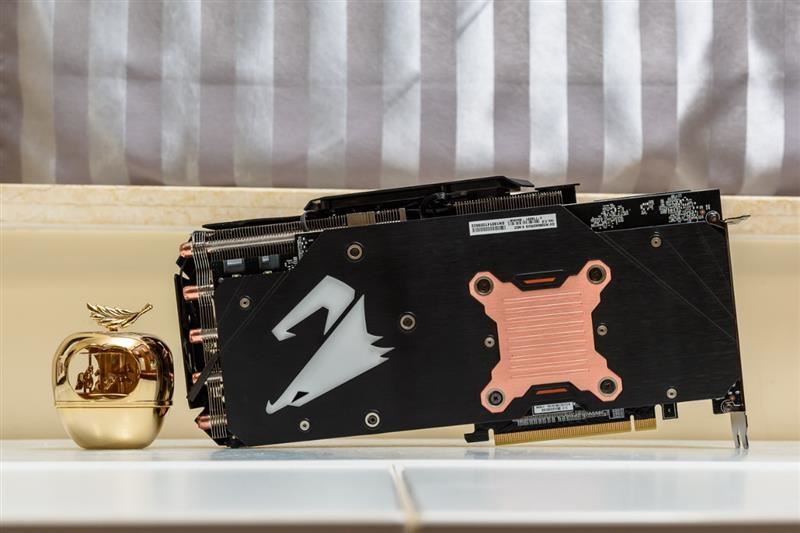

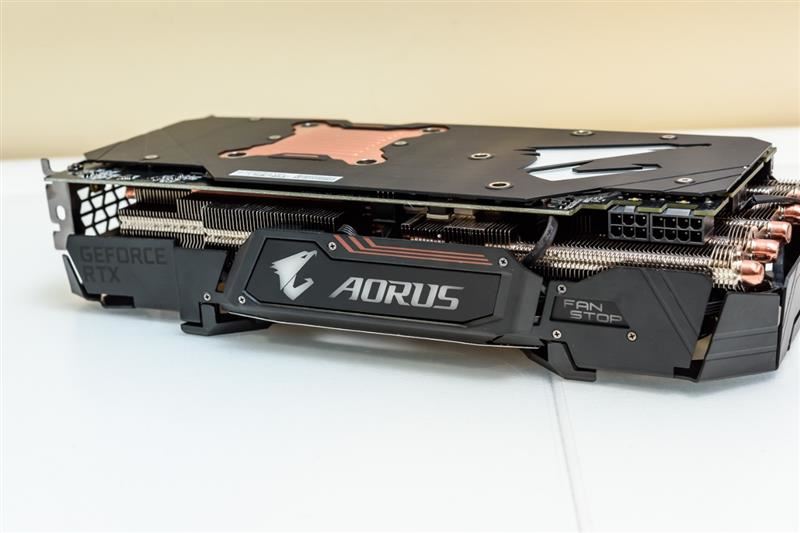

显卡采用全金属背板，比较特别的是核心背面的部分额外采用了一片铜制背板。

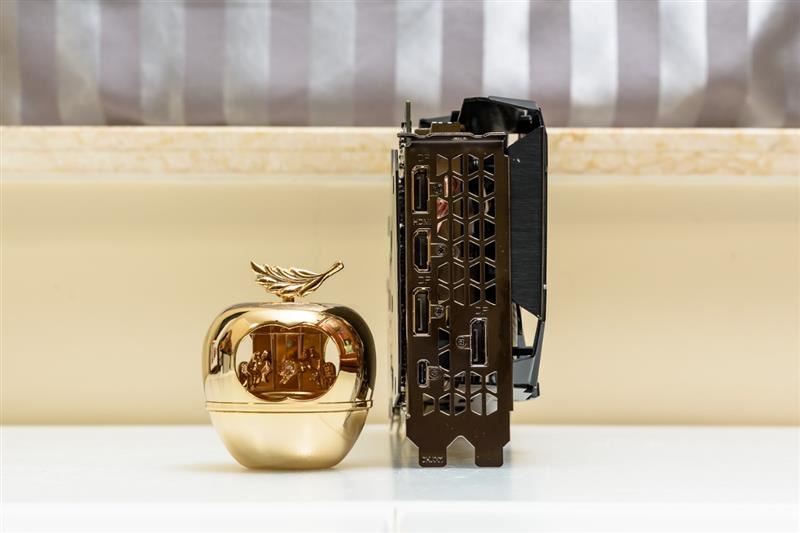

显卡的输出接口与2070、2080类似，1*HDMI、3*DP、1*USB TYPE-C。需要注意的是这张卡有近三槽的厚度，扩展卡多的话需要注意安装空间。
显卡顶部有AORUS的LOGO RGB灯。

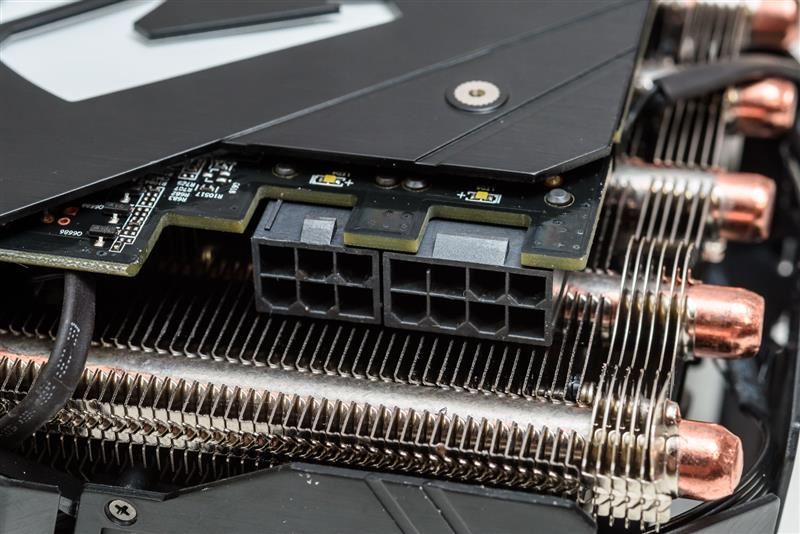

显卡的电源接口为8+6PIN。

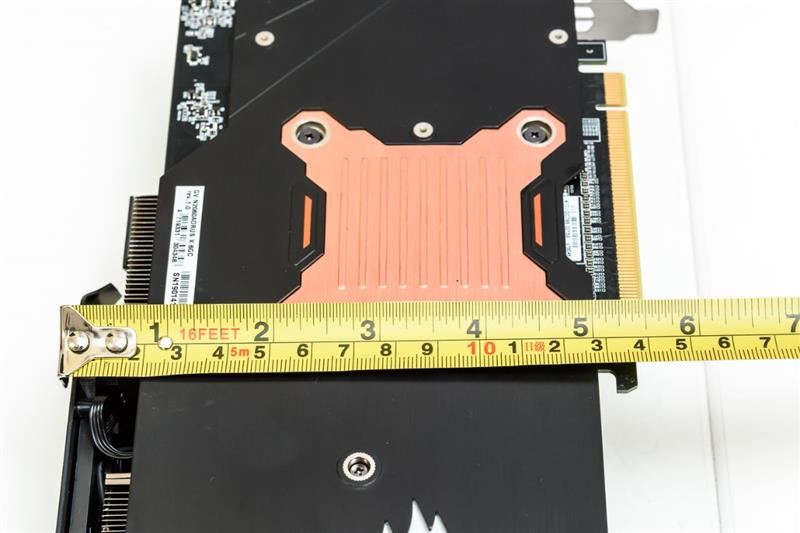

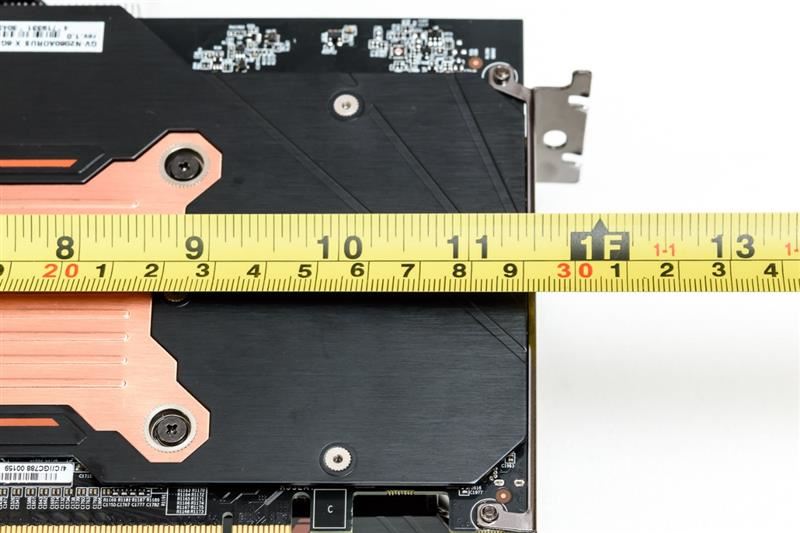

显卡的长度大约在29厘米，不算太夸张。显卡高度则接近16厘米（以PCIe挡板根部为起点），偏高，如果是紧凑型机箱建议事先确认高度是否兼容。
显卡的附件没有太多可以说的地方，都是一些印刷品。

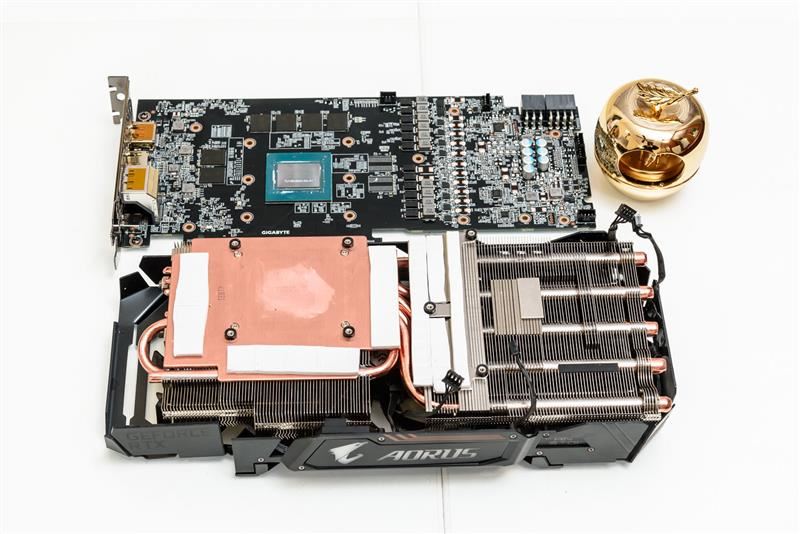

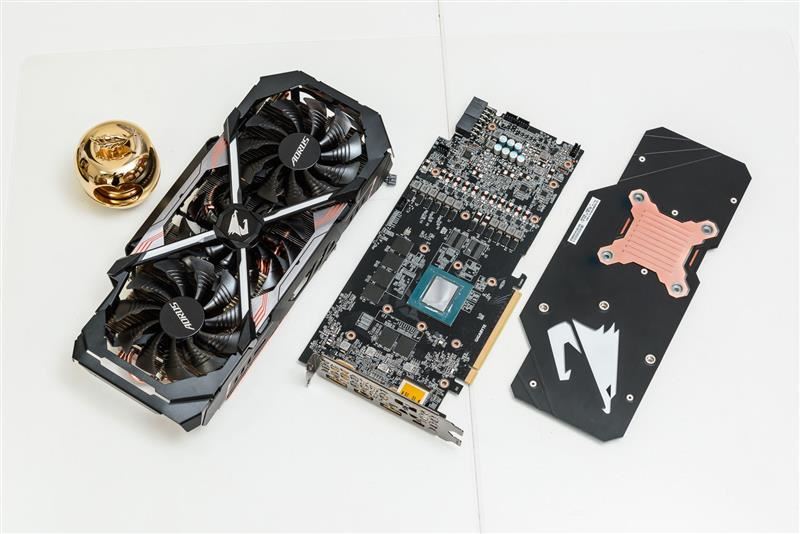

显卡主要分为散热器、PCB、背板三个部分。
接下来看一下散热器，从整体架构上来看，显卡对核心、显存和供电料件的导热做的比较细致，但是漏了供电的PWM芯片。

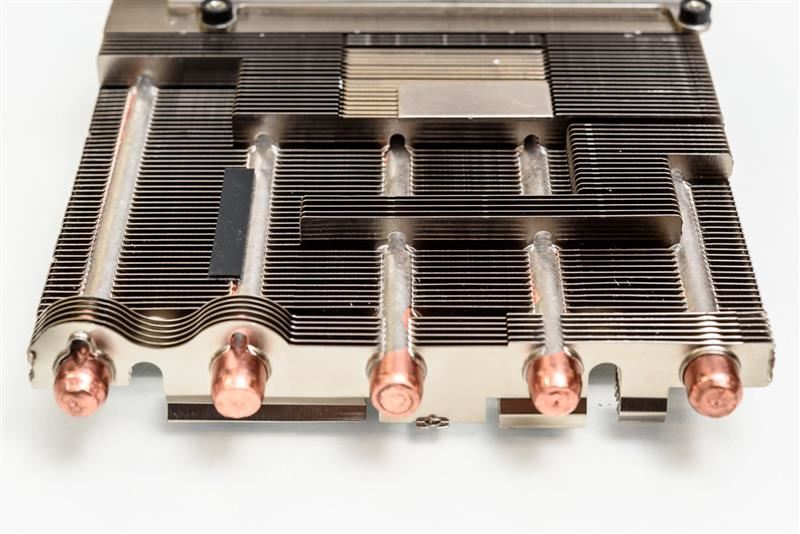

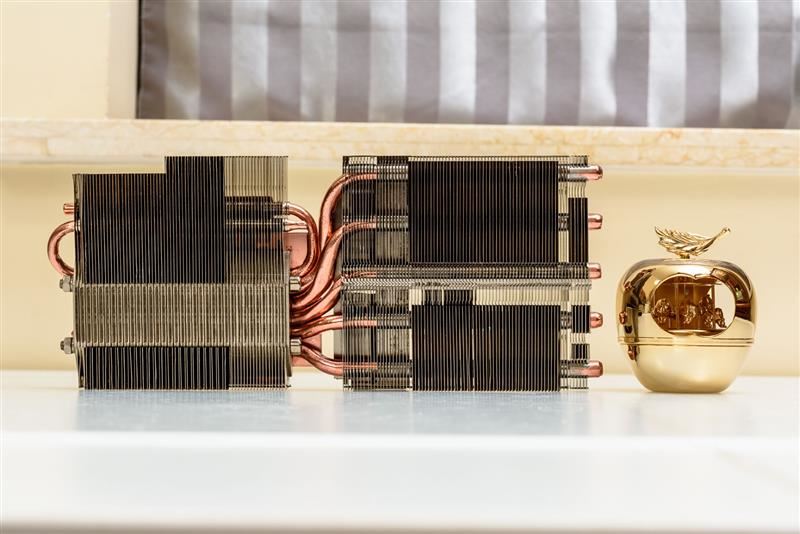

整个散热器采用五条8mm、一条6mm热管，量是相当足，不过对于2060来说实在是过剩。热管的弯折工艺一般，略有褶皱。

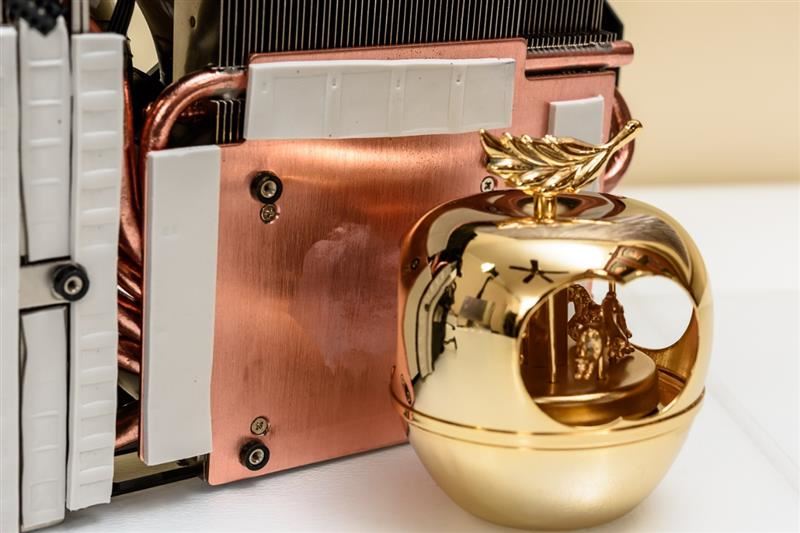

散热器的底座为大铜底，不过没有做镜面打磨。

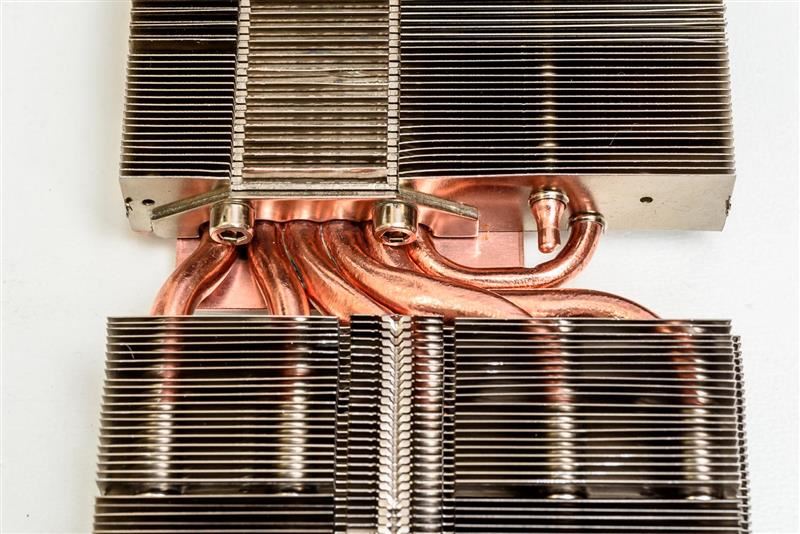

热管与鳍片之间采用的是回流焊处理，不过为了避开供电料件，散热鳍片被挖掉了不少，还是损失了一部分散热面积。
散热鳍片较为密集，也比较整齐，做工还行。

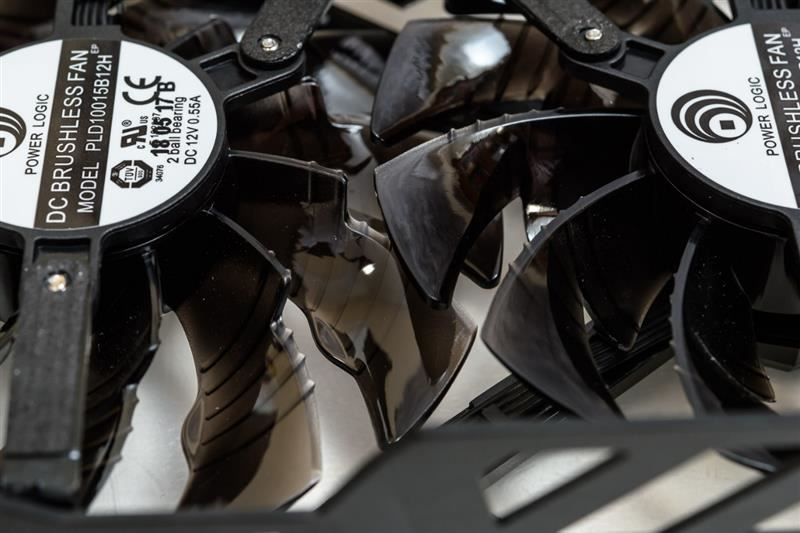

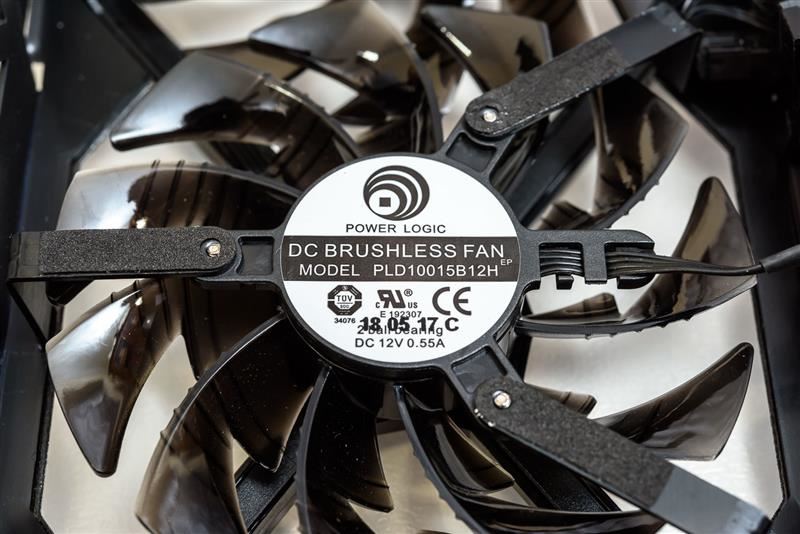

风扇是台湾动力提供的10厘米风扇。
比较特别的是技嘉的风扇扇叶设计。为了将三颗10厘米风扇压缩在更小的空间内，他们将扇叶削掉了一部分以达成堆叠。不过这个设计会让风扇角速度最大的边缘部分损失较多的扇叶面积，我认为是得不偿失的。
最后来介绍一下显卡PCB的用料情况。

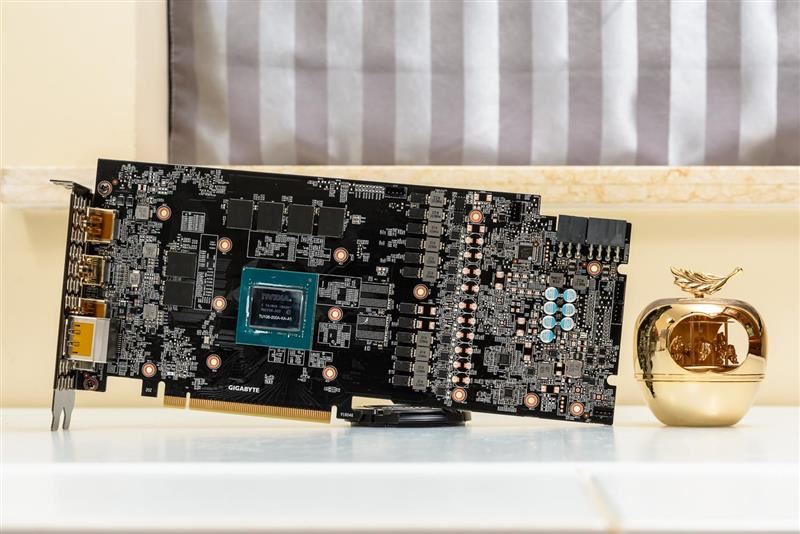

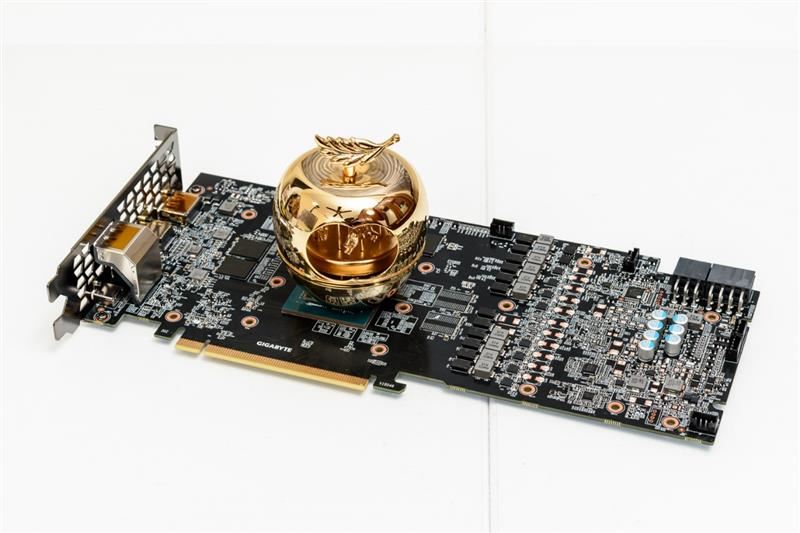

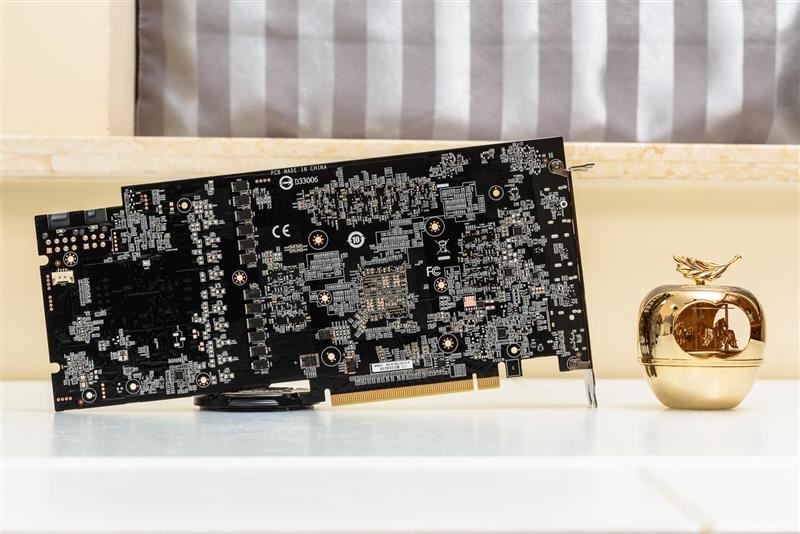

先看一下整个PCB的全貌。这张卡看上去相当满，但是留出了不少的空焊位。
供电接口背后保护电路做的比较完整，电感、保险丝等料件都有。

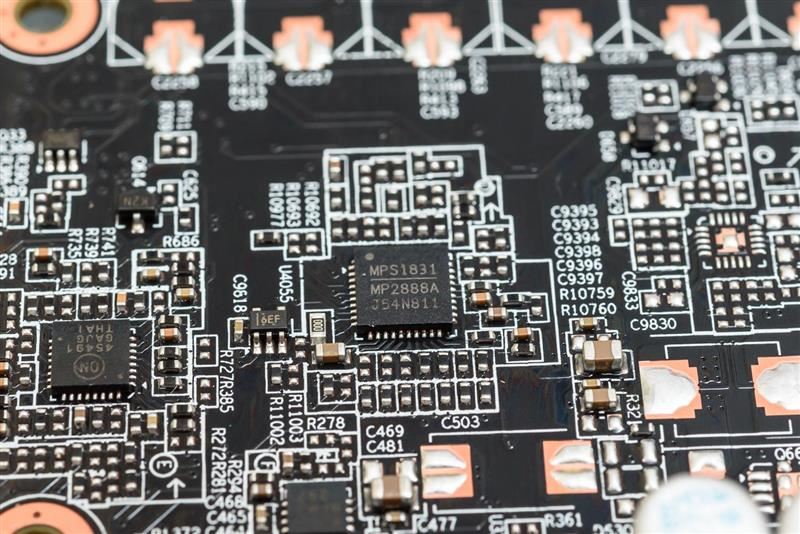

显卡核心供电的PWM芯片为MP2888A，是一颗10相的数字供电芯片。

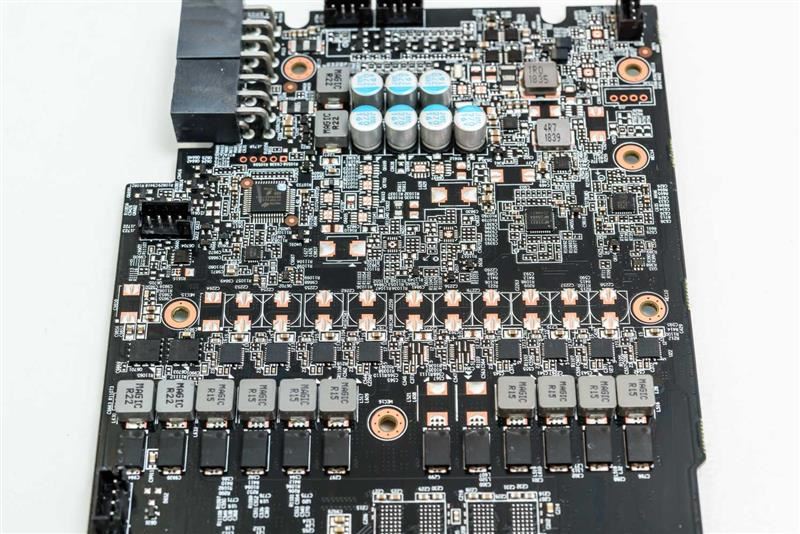

核心供电为8相，输入电容为7颗固态电容（品牌看不出），电压16V容值270微法；每相MOS为一颗DrMOS，型号为MPS的M86905；每相均有一颗电感，电感感值为R15；输出电容为20颗聚合物电容，电压2.7V容值330微法。整个供电方案放在2060上来说已经算很不错了。

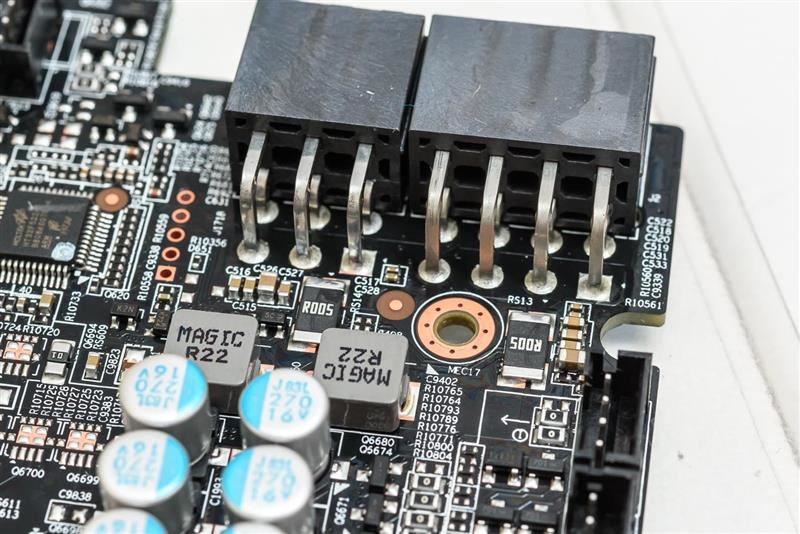

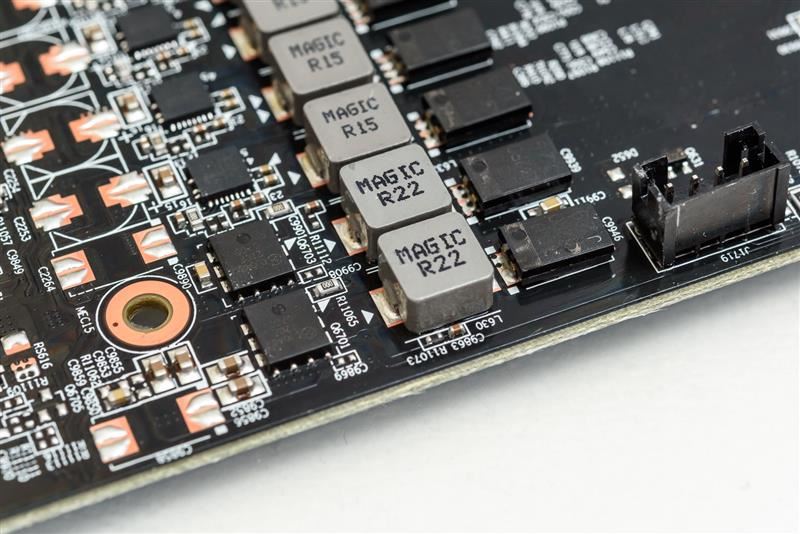

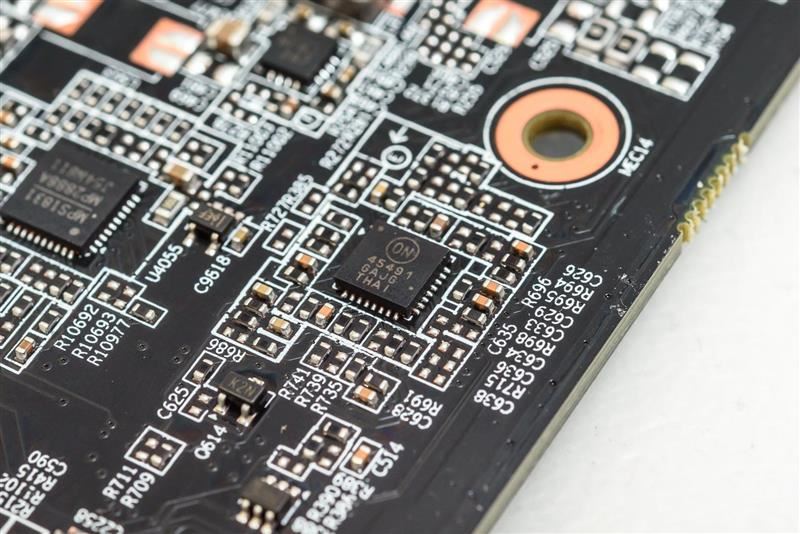

显存供电为2相，PWM控制芯片为安森美的45491；输入电容看起来与核心供电共用；每相MOS为一颗DrMOS，型号均为安森美的DJ04CX；每相电感为一颗，感值R22；输出电容为4颗聚合物电容，电压2.7V容值330微法。显存供电方案也算不错，一样用上了数字供电。

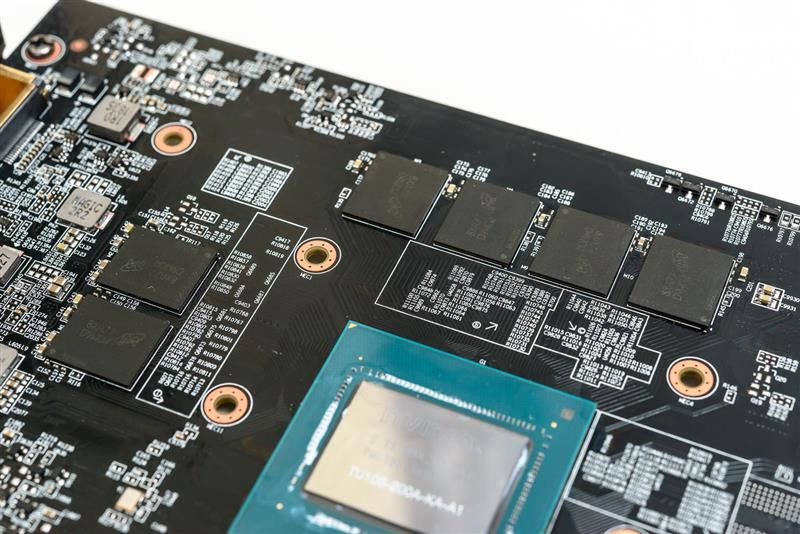

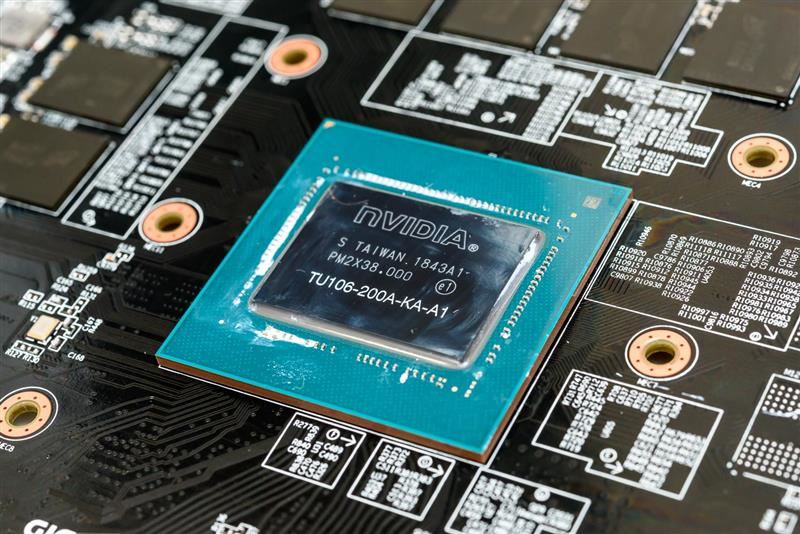

显卡的核心代号为TU106-200A-KA-A1。
显存来自美光的GDDR6，显存等效频率达到了14GHz，共六颗合计容量6GB。

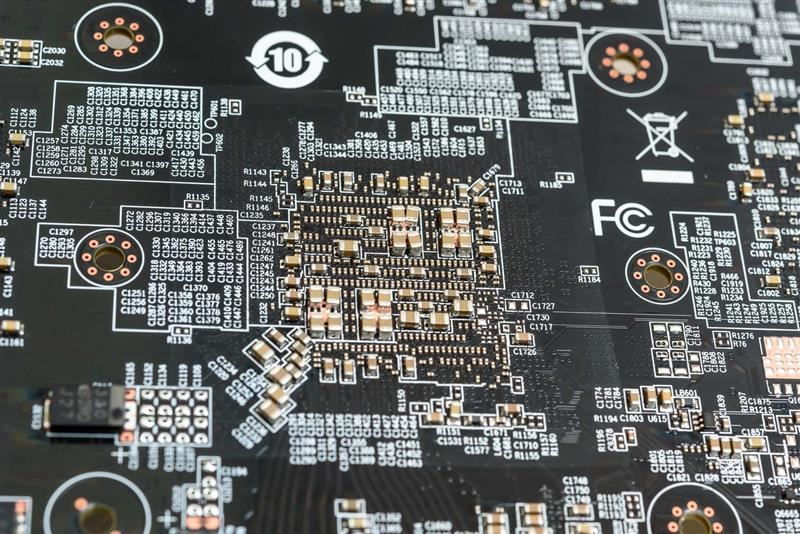

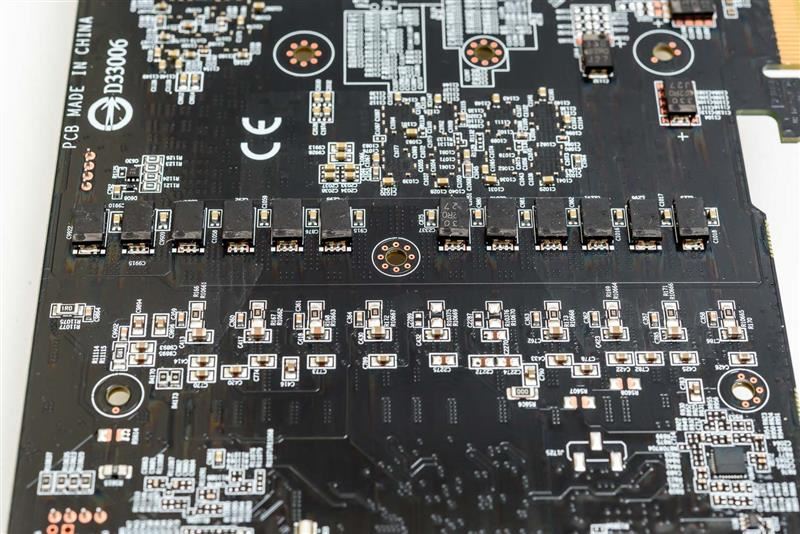

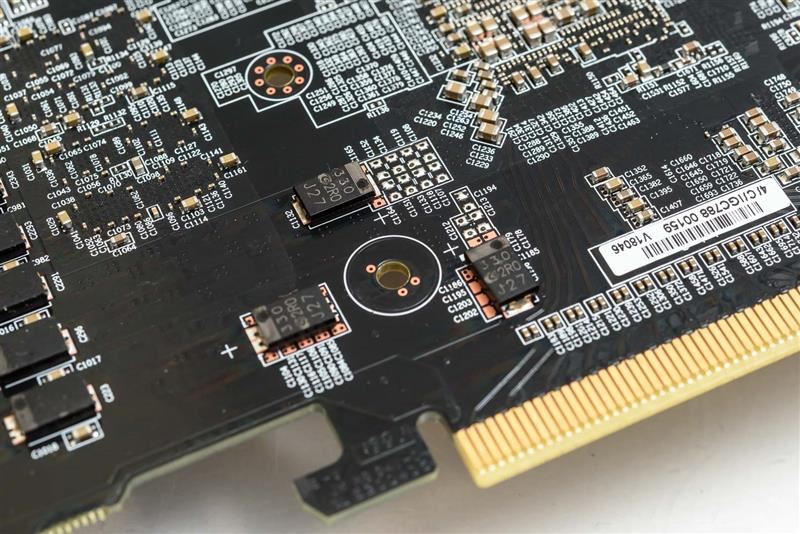

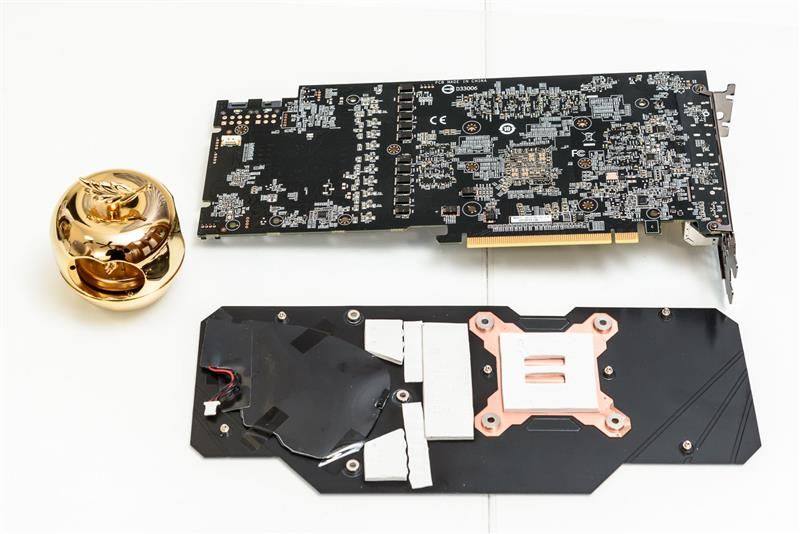

显卡背面可以看到相当多的贴片电容，与PCIe插槽之间的位置也有三颗聚合物电容整流。

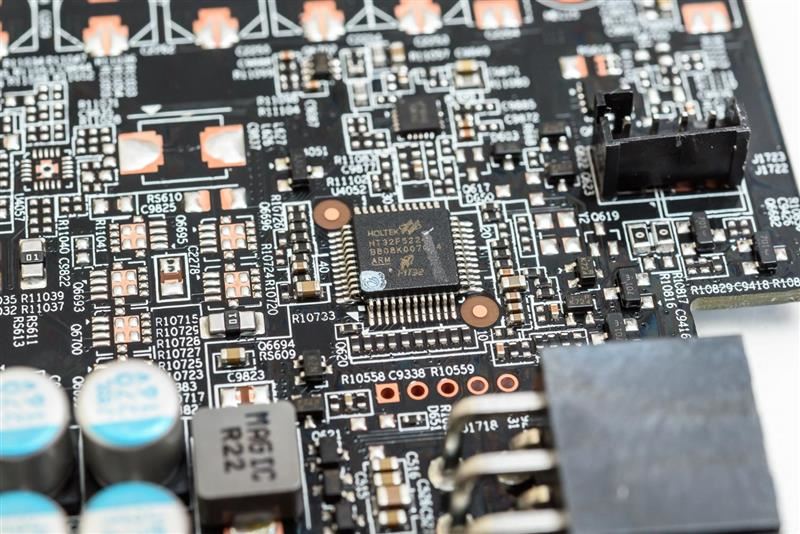

显卡供电接口旁边有一颗HT32F52222芯片，看起来是一颗可编程的ARM CPU用于灯光控制，感觉现在PC产品都在各种想办法提高灯光效果。

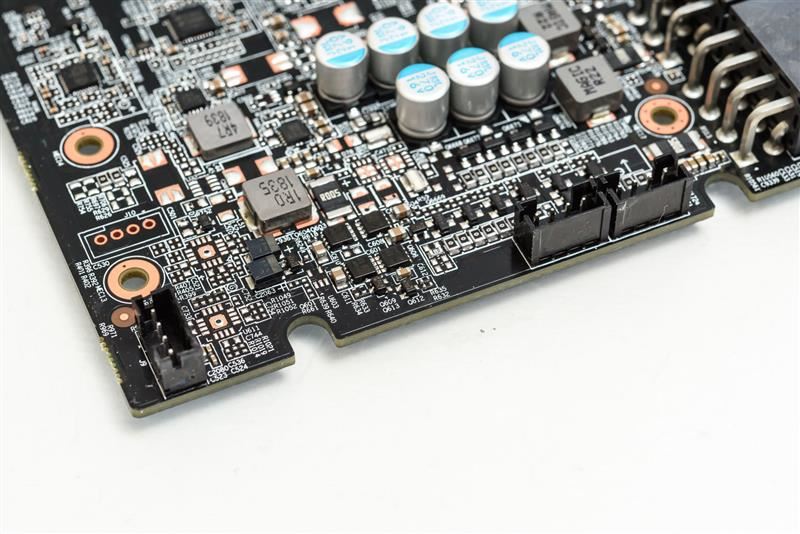

显卡的风扇插座有三个，不过实际用到的只有两个，风扇插座均为4PIN，支持PWM调速。

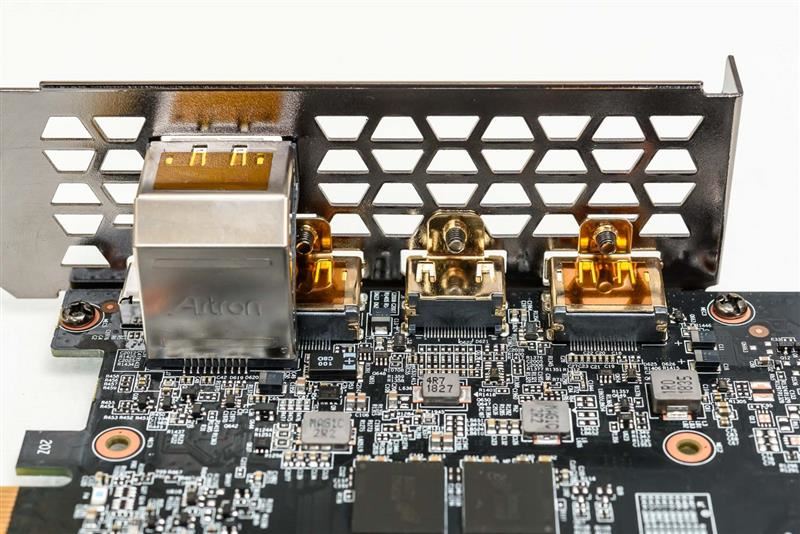

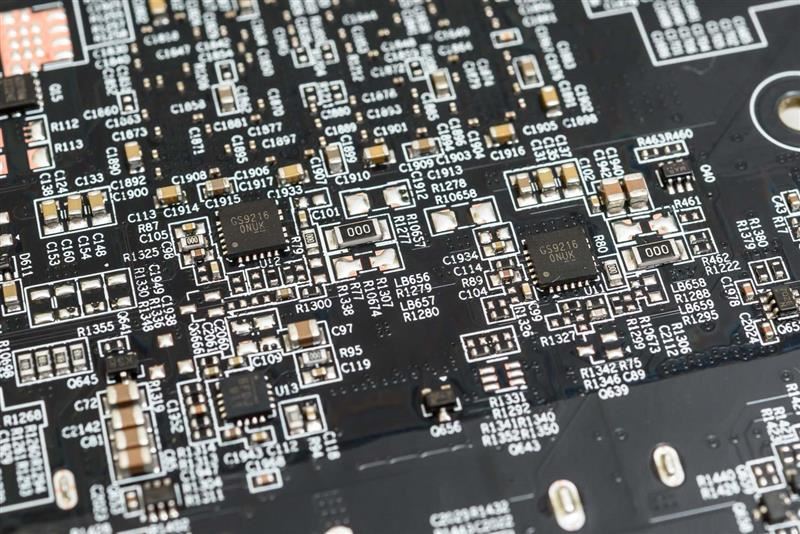

最后来看一下显卡输出接口的低通部分。

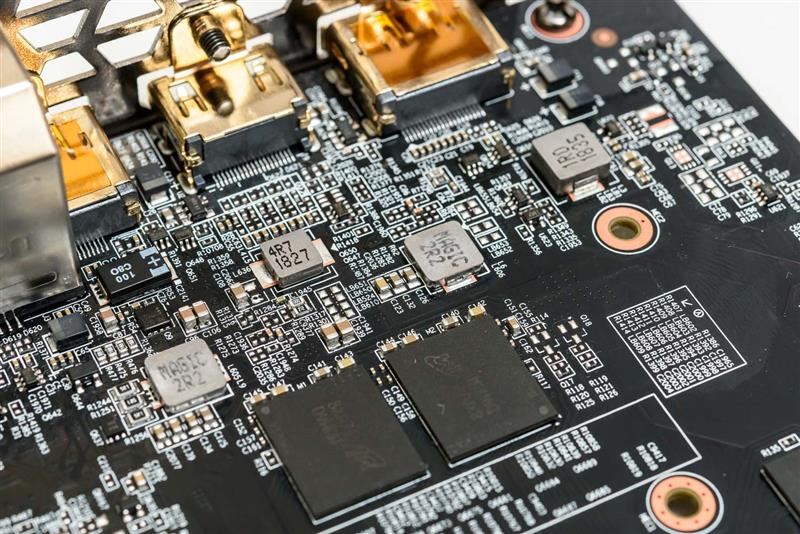

这边的电路显得较为拥挤，比较大的三颗是针对核心VCC供电的，总体电路显得比较完整。
产品测试平台：

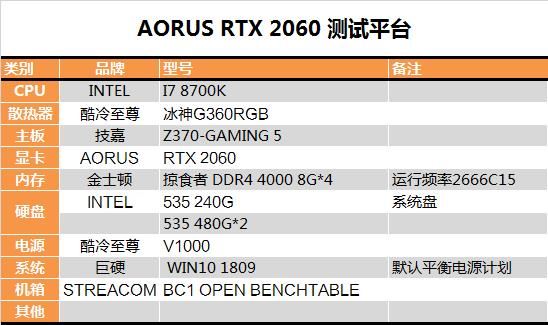

以下为测试平台的详细配置表。
主板是Z370-GAMING 5。

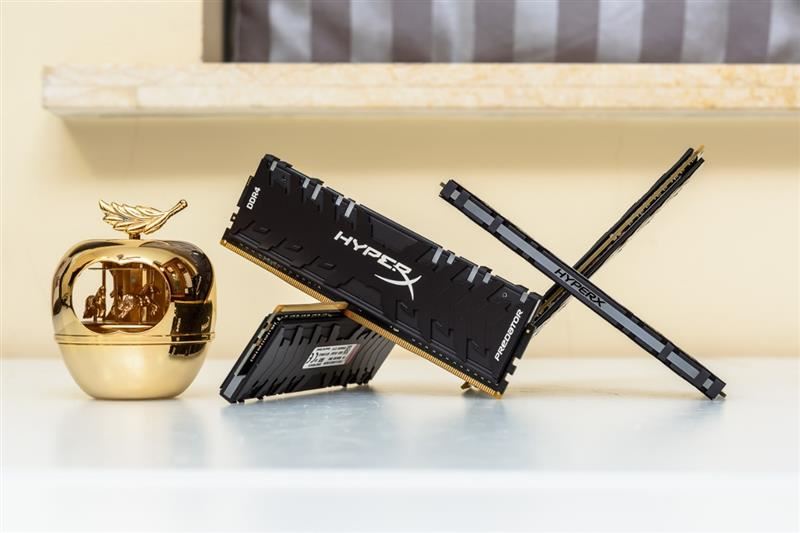

内存是金士顿的DDR4 8G*4。实际运行频率是2666C15。

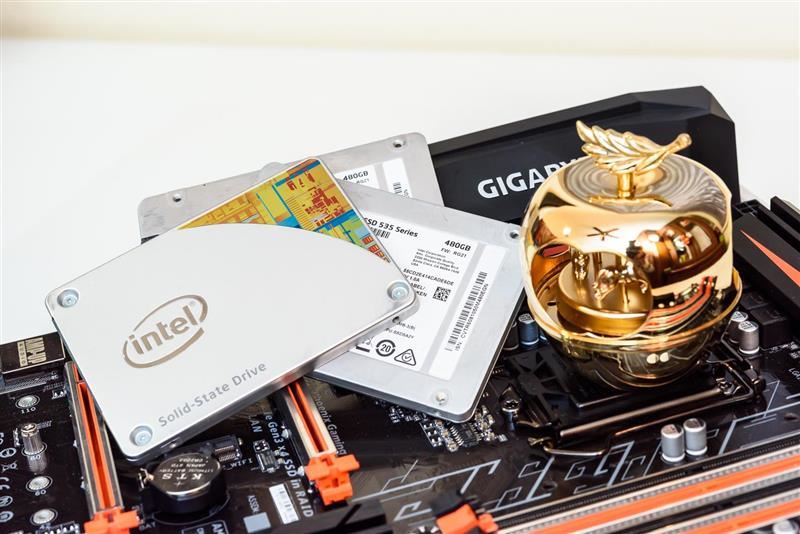

SSD是三块INTEL，系统盘用的是比较主流的535，以保证测试更接近一般用户。240G用作系统盘，480G*2主要是拿来放测试游戏。

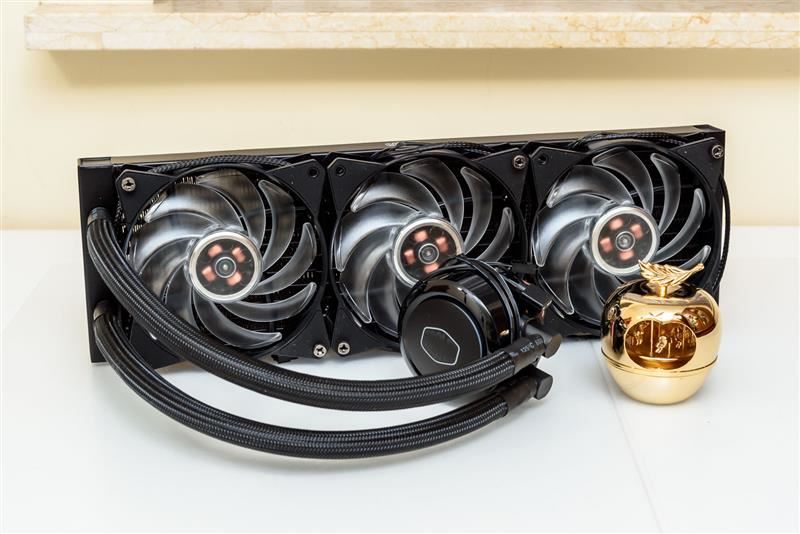

散热器是酷冷的冰神G360RGB。

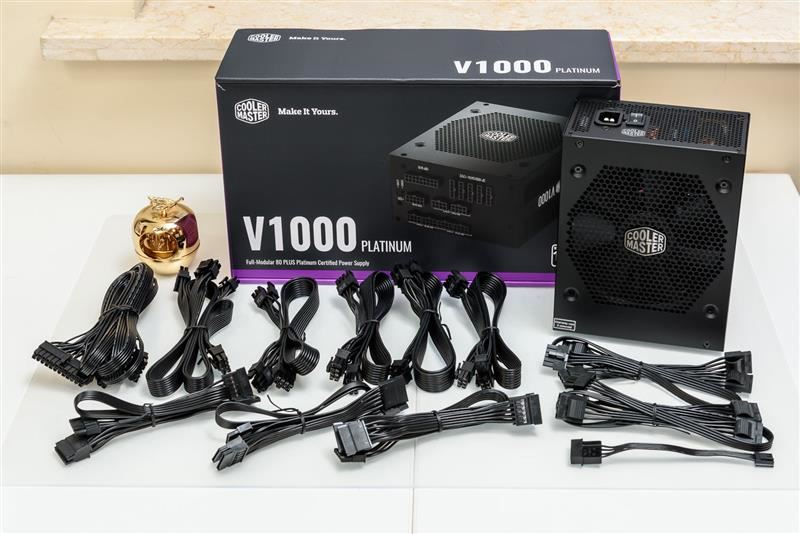

电源是酷冷至尊的V1000。
测试平台是Streacom的BC1。

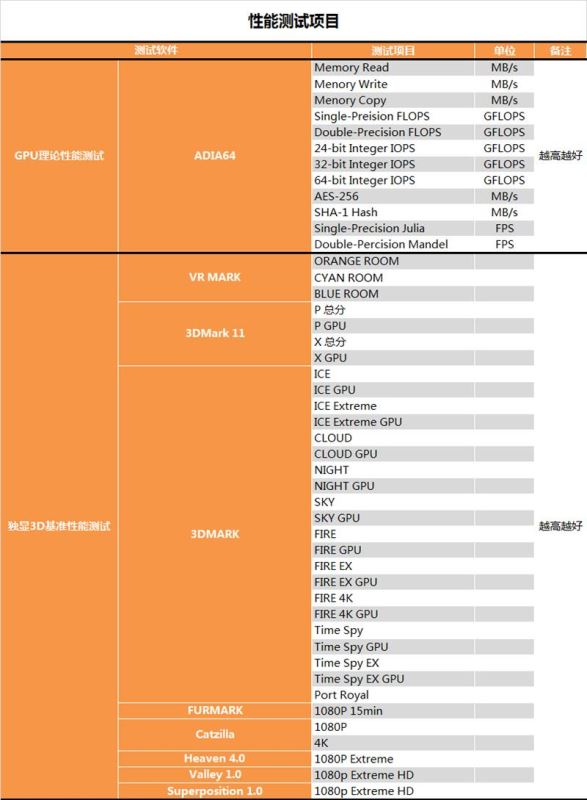

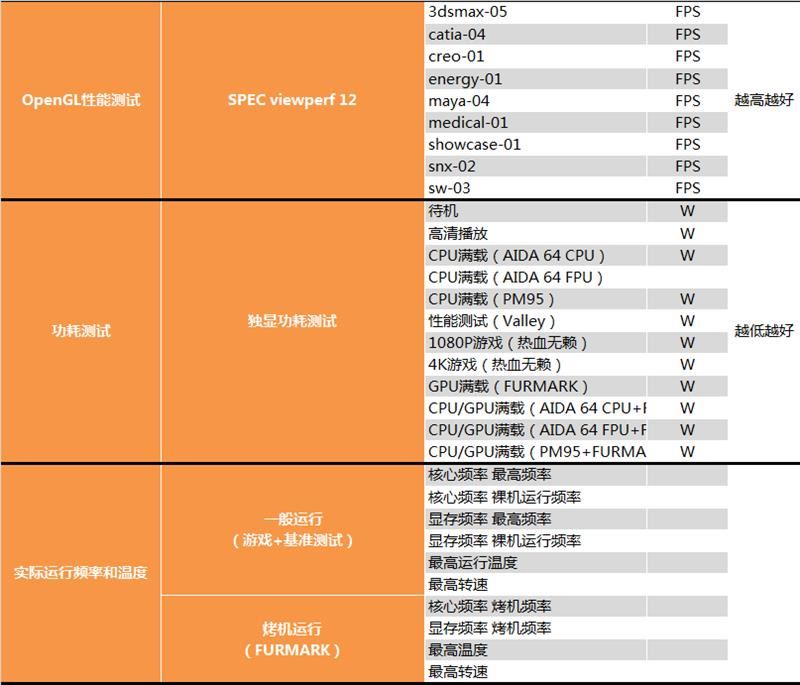

性能测试项目介绍：本次测试主要用到5张显卡，对比组是影驰RTX 2060、微星RTX 2070、索泰GTX 1070 Ti、讯景RX 590、微星GTX 1060。 测试大致会分为以下一些部分：GPU理论性能、GPU基准测试、游戏性能测试、OpenGL测试、功耗测试。老规矩，数据量会比较大。
显卡性能测试与分析：

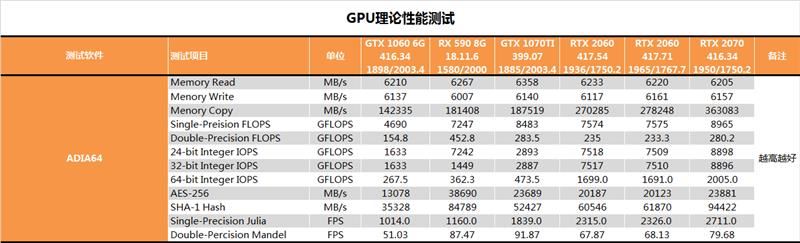

GPU理论性能测试，是用AIDA64的内置工具进行的。

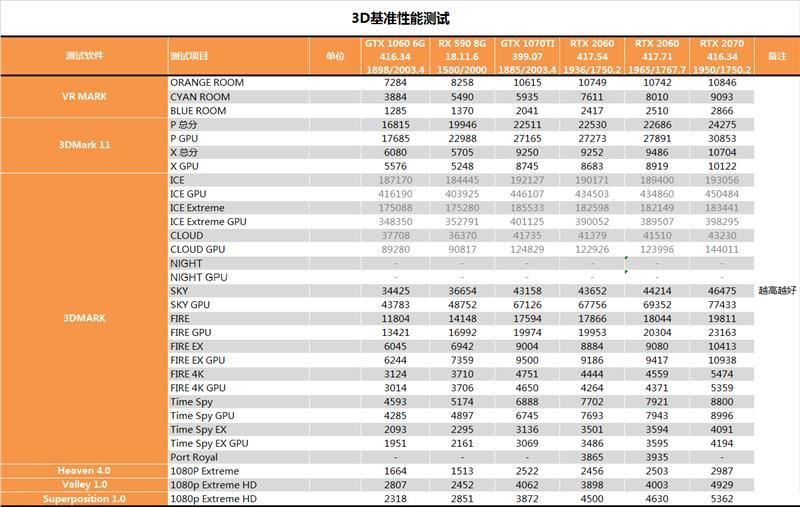

3D基准测试，主要是跑一些基准测试软件。

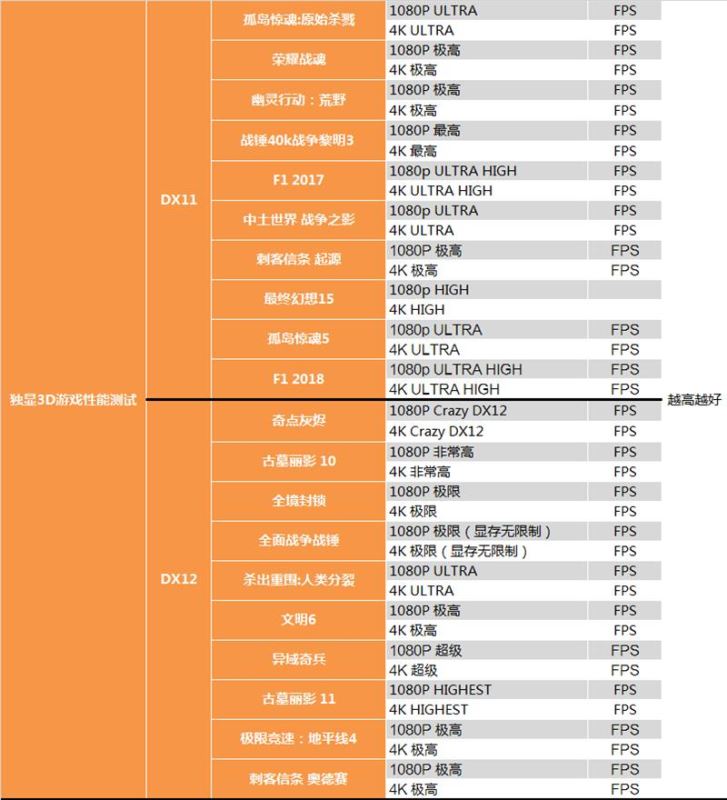

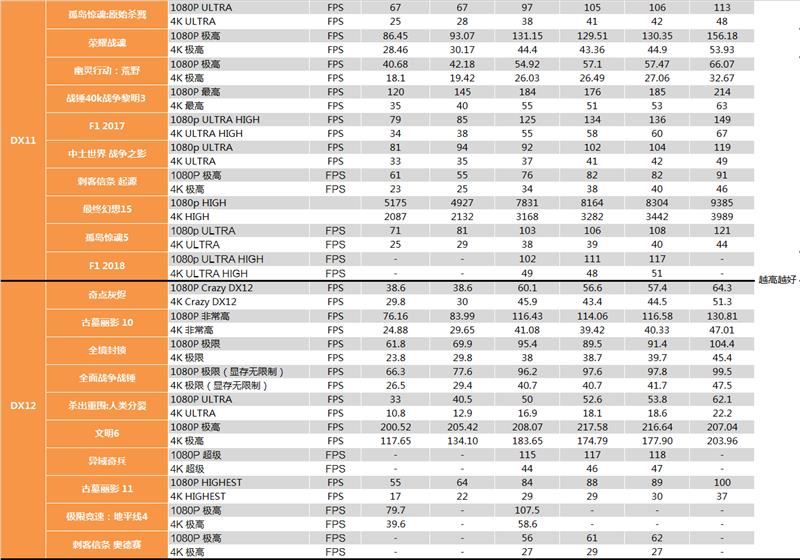

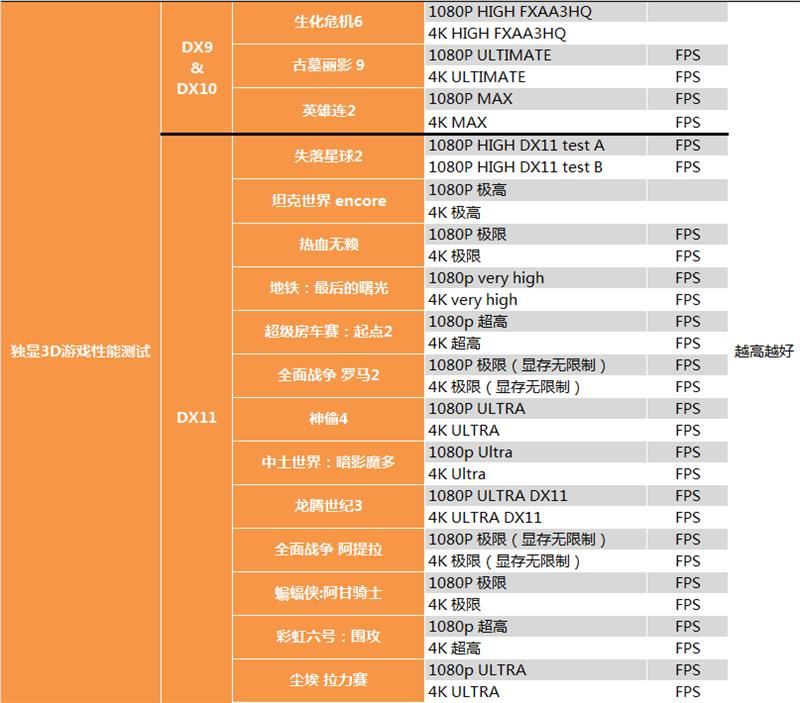

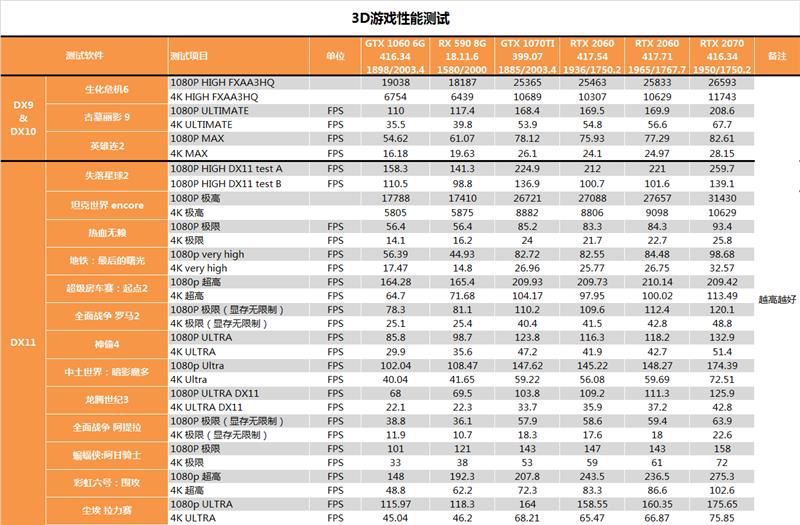

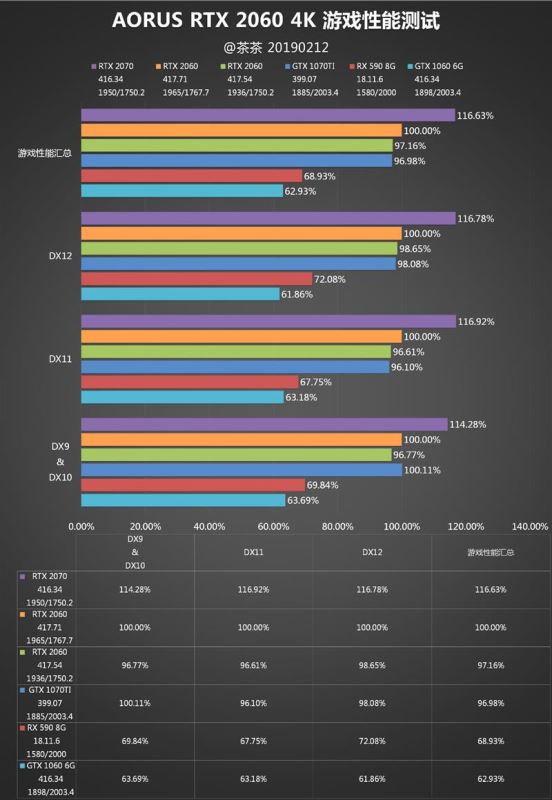

3D游戏测试，表格中将DX9~DX12不同世代的游戏进行了分类，这样会更加清晰一些。由于性能测试时间上有先后，所以测试项目上会有所不同。

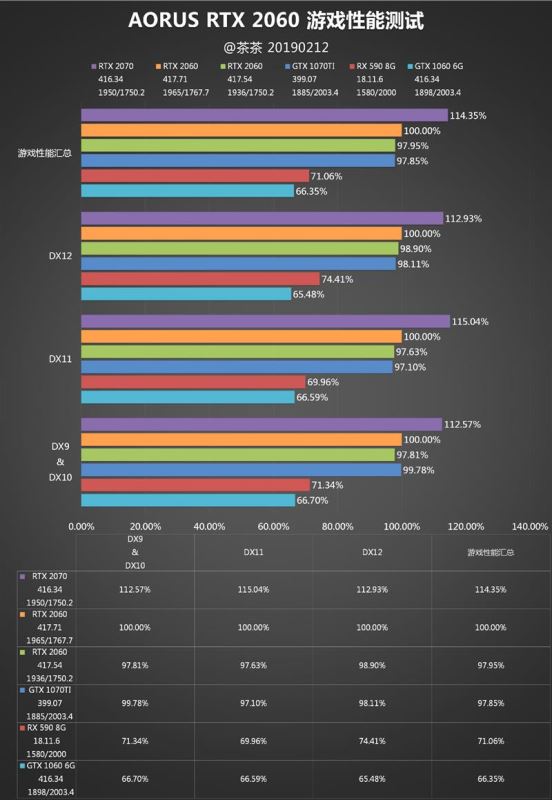

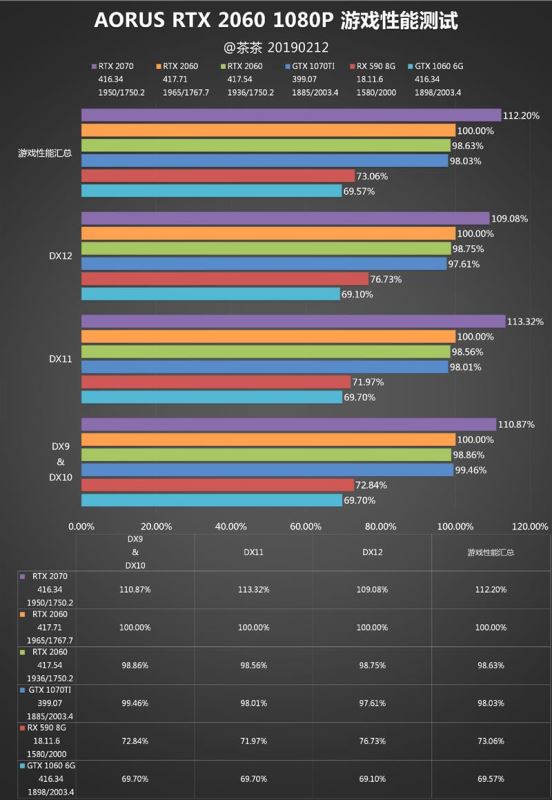

游戏性能总体上来看，随着游戏发布时间，RTX 2060的性能表现呈一个上升趋势，新驱动则更多的优化了较老游戏的性能，在DX9和DX11下略微拉开了与1070TI的距离。
按照分辨率来看，1080P下，RTX 2060提升幅度比较有限，驱动和TDP解锁两者合计的提升不足2%。
4K下可明显看到驱动带来了较大的提升，对比首发测试，RXT2060的性能提升幅度在DX9和DX11下均超过了3%，DX12则仅有1%，所以驱动应该贡献了比较大的作用。

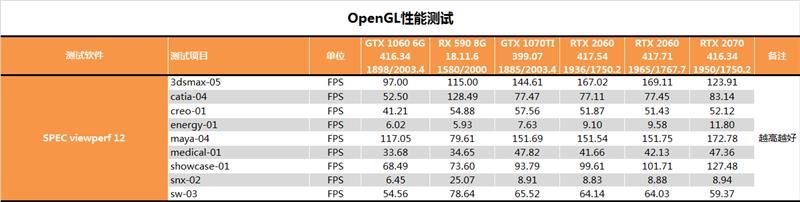

OpenGL的性能测试简单看一下就好了。

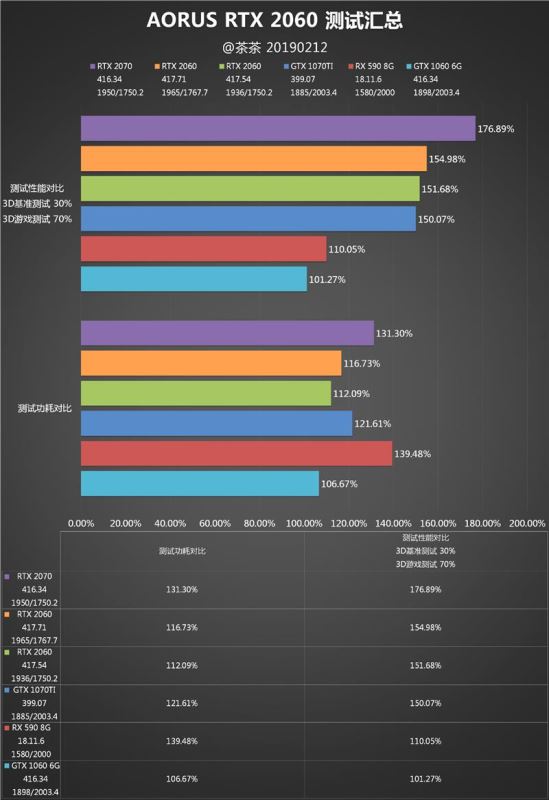

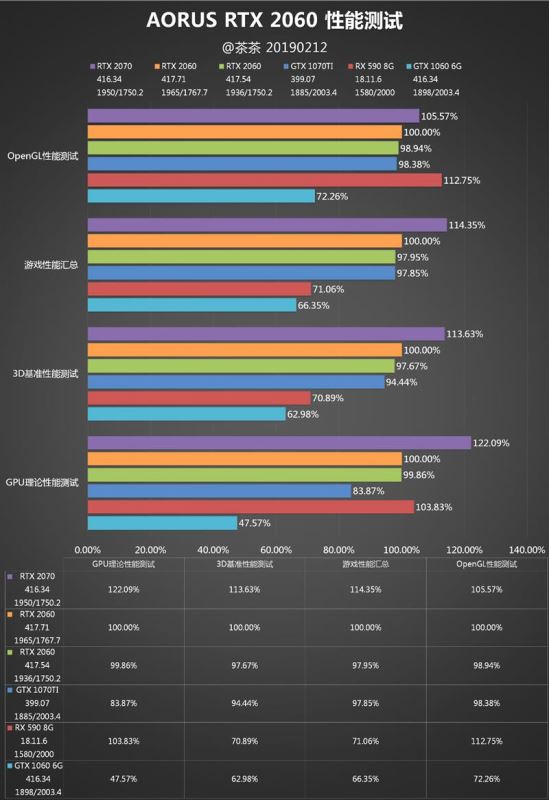

最后上一个简单的性能测试小结。

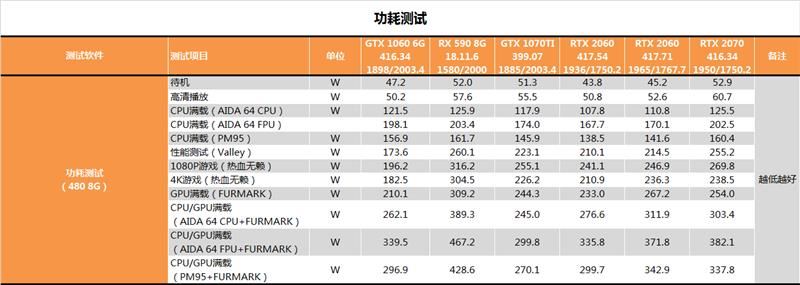

显卡功耗测试：

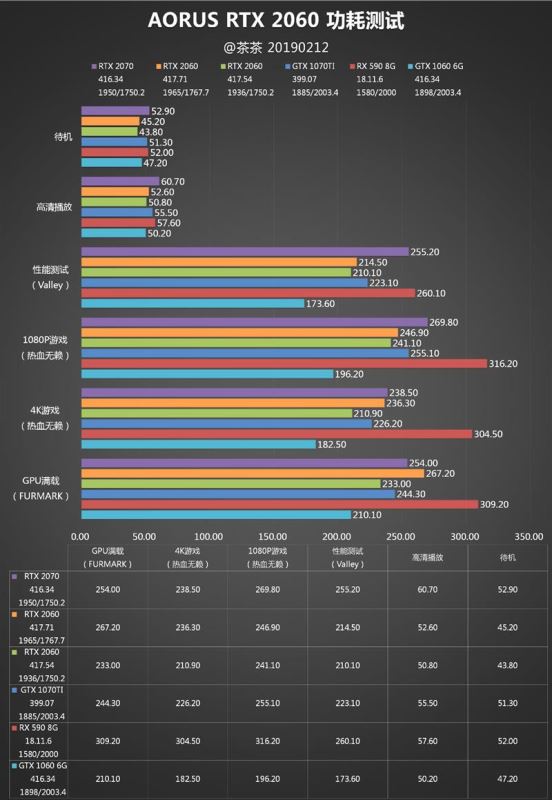

功耗测试上也可以明显看到4K分辨率下，整个显卡的负载有更好的表现，但是1080P下负载提升并不明显，依然是那点功耗。
测试结论：
－ 理论性能测试，两次测试差异很小，几乎一致。
－ 跑分性能，本次测试DX12、VR测试的提升比较明显，DX11测试变化不大。
－ 游戏性能，RTX 2060的游戏性能与GTX 1070 Ti基本一致，略高2%。
－ OpenGL通用性能测试，这个环节本次测试高了1%。
－功耗测试，由于AORUS的RTX 2060多解锁了20W的TDP，且4K下负载有提高，所以功耗有所增加接近于GTX1070TI的水平。
－ 从测试结果来看，对比首发测试显卡本身应该带来1%左右的提升，驱动的提升则上下不一，重点提升了4K性能，对DX11和DX9游戏也有一定的优化。
实际运行参数：

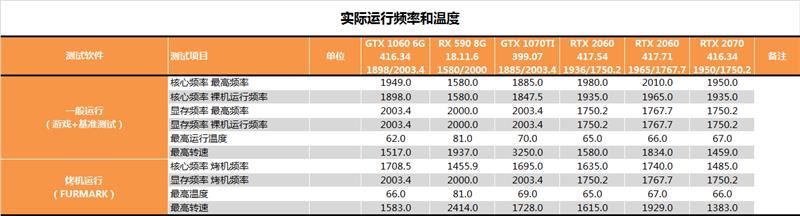

这边裸机运行下，频率最高可以到2010MHz，稳定在1965MHz，显存频率等效为14.15GHz（乘8）。
历史测试对比：

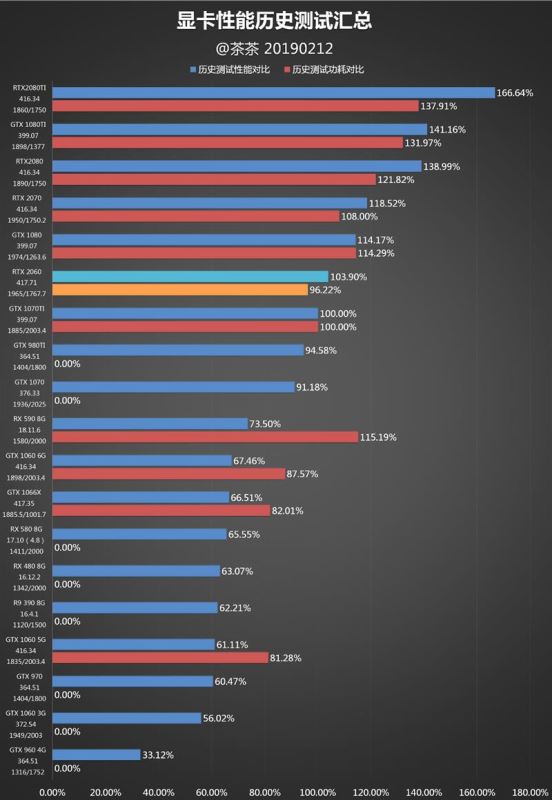

这边对比一下我这段时间以来测试过的显卡，图中不包含功耗测试的测试都是之前用6700K测试的。
简单总结：
关于显卡的性能：
如果说纯粹在RTX2060之间做对比，可以发现各家比较高端的型号因为散热、供电都会达到过剩的状态，核心频率可以有50Hz的差异就已经挺不容易了，由于本身高频基数大很难产生实质上的差距，只有对比丐版产品才比较有可能会有差异。
关于显卡的功耗：
从测试中可以看到，单纯解锁TDP对自动BOOST的帮助并不大，除了FurMark烤机达到了更高的功耗（频率确实高了100MHz），游戏里的变化并不明显。
关于显卡的做工：
AORUS RTX 2060的PCB方案还是比较高端的，供电相数和用料都可以，不过PCB的空焊实在太多了点，单纯看的不舒服。
关于显卡的散热：
RTX 2060本身功耗不算很大，采用了1080 Ti同款的散热显然已经有过剩的情况。
总体来说，AORUS RTX 2060算是设计思路十分传统的高端非公显卡，堆供电，堆散热，堆接口，解锁功耗，但由于现在显卡核心的设计特点，想要获得与其他品牌甚至与公版之间拉开5%的差异都是相当吃力的事情，搞过头往往还会搭上返修率。
所以，现在的显卡厂商真的应该静下心来思考，超频这条路走不下去的情况下，非公还能提供什么样的差异性出来。
比方说增加核心温度墙的自适应选项，既满足不同人对散热的要求，又不会设置起来太复杂。
比方说提供热门游戏的建议设置档，让显卡可以在60Hz和144Hz这两个主流帧数水平上最大化画质，而不是让用户自己去摸索。
只有在显卡变得更加智能易用的情况下，才能让自己的产品体现出差异性，这对各品牌来说都是如此。
