当一款显示芯片刚推出之时，多数显卡厂商都会为其配备大且厚重的散热系统，希望能带来更好的散热效果，达到芯片最高性能。随着时间的流逝，显示芯片的性能被压榨到了极限，于是厂商们就需要考虑更多功能性的问题，带来更多解决玩家痛点的产品，所以我们看见近期各家显卡厂商就集中发布了一批不一样的显卡，有ITX显卡，有水冷显卡，甚至还有刀卡。而国内著名显卡厂商影驰则给我们带来了一样颇有新意的产品。
提起影驰显卡，很多玩家首先想到的就是便宜又好用的GAMER系列，凭借着较低的售价与不俗的性能受到了广大玩家的喜爱。高端的系列中，名人堂有着独特的白色PCB也受到了不少玩家的追捧。这次带来的显卡则是不同这两个系列的无双。无双系列最大的特点就是其超薄的显卡的外型与不错的散热实力。

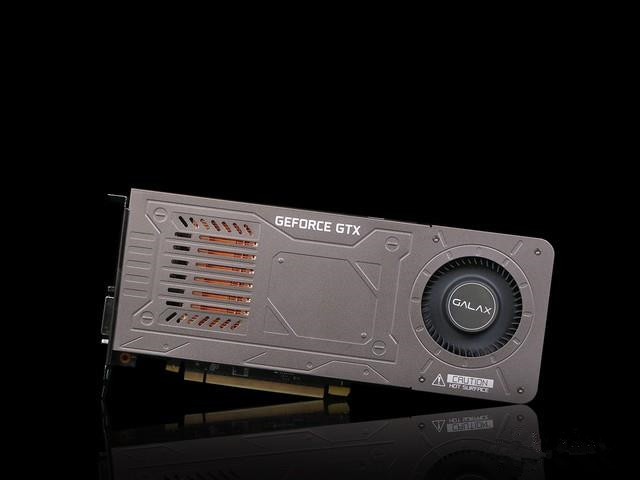

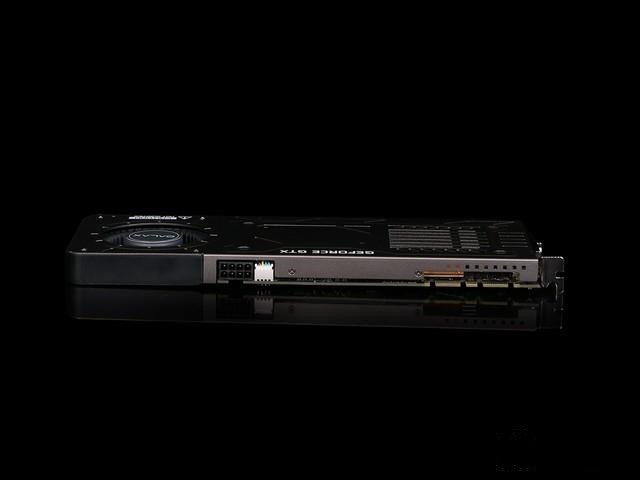

可以看出显卡非常的薄
对于一些主播以及专业玩家来说，最大的痛苦不是显卡性能不够，而是有一堆高档声卡、PCI-E无线网卡、PCI-E硬盘、视频采集卡都需要插在主板上，却发现主板上的空间不够。大多数高性能显卡都需要占用两个甚至是三个卡槽，这就无形之间压缩了其他使用PCI-E接口设备的空间。正是因为这样用户需求真实存在，全球第一款单卡槽设计的GTX 1070，影驰GTX 1070无双版来了。

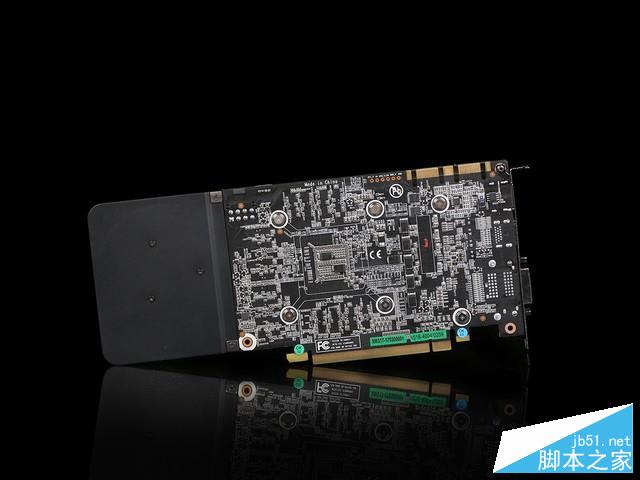

显卡背面

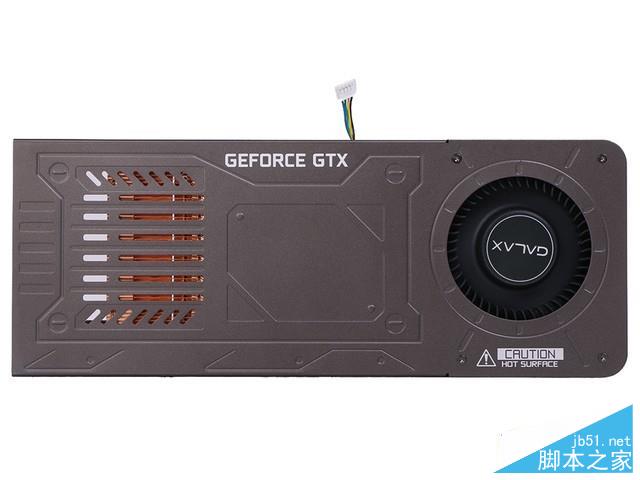

影驰GTX 1070 无双系列是继GTX460无双版后无双家族的新成员。其保持了无双版单槽的设计，显卡厚度仅为16mm，这样的厚度大约只比现在智能手机厚一点。显卡外观大体呈一个长方形，采用全金属散热外罩，配以涡轮式散热器，在涡轮风扇中间印有影驰的LOGO。
看到这么薄的显卡，相信大家一定都想知道这个显卡内部是如何构成的，下面我们就对该显卡进行拆解，显卡风扇采用的是无双Turbo散热器，强效涡轮散热设计，对显卡的风道进行特别优化。拥有较好的散热能力与稳定性。
显卡风扇
除了散热风扇之外，显卡采用RazorX导热技术，采用全铜散热鳍片加超导均热板的设计，纤细的身段也可以散热无阻。全铜散热鳍片的密集设计更利导热，同时兼顾显存的散热。GPUC芯片采用超导均热板，受热面积大、内部铜网、粗糙内壁更利于高速导热。

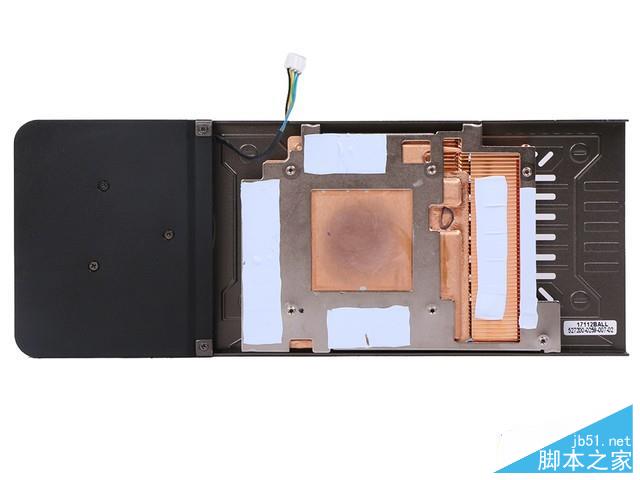

显卡散热器
显卡在涡轮风扇后面的部分特别增加了排气的开孔，可以有效增加热风导出量，从细节处优化散热能力，让显卡即使比较纤细的身材依然拥有不俗的散热性能。

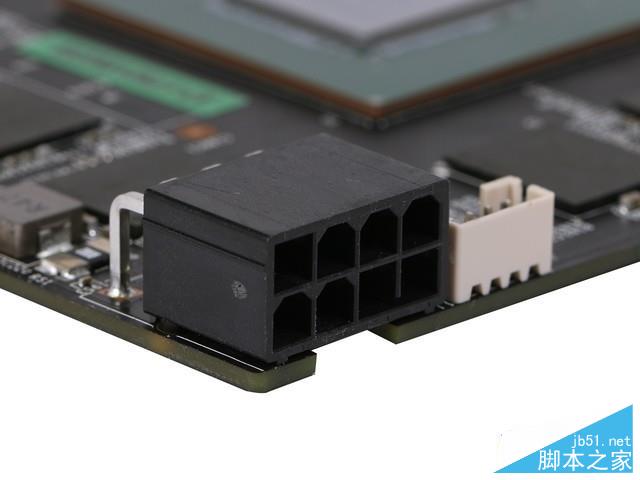

显卡供电接口
显卡采用非公版PCB设计，挑选优质电气零部件，让显卡的稳定性及可超频性能进一步加强。

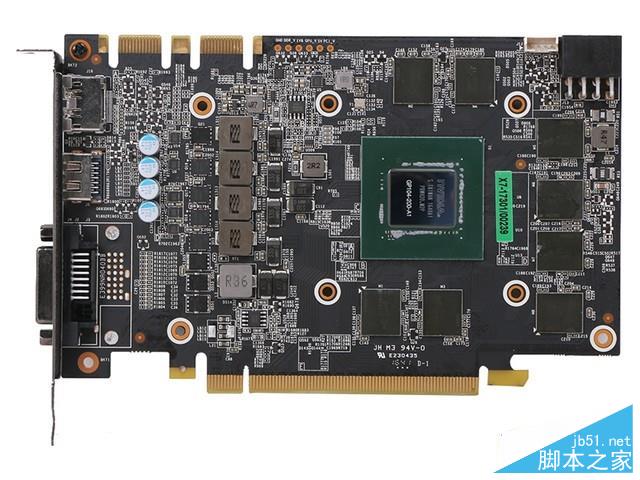

显卡PCB板
影驰GTX 1070无双显卡基于NVIDIA最新的Pascal架构制造，搭载全新16nm工艺GP104-200核心，顶级核心频率设计1518-1708MHz，搭配8GB/256bit、8Gbps的GDDR5显存，拥有有更强劲的性能，全面激发游戏潜能。
显卡供电模块

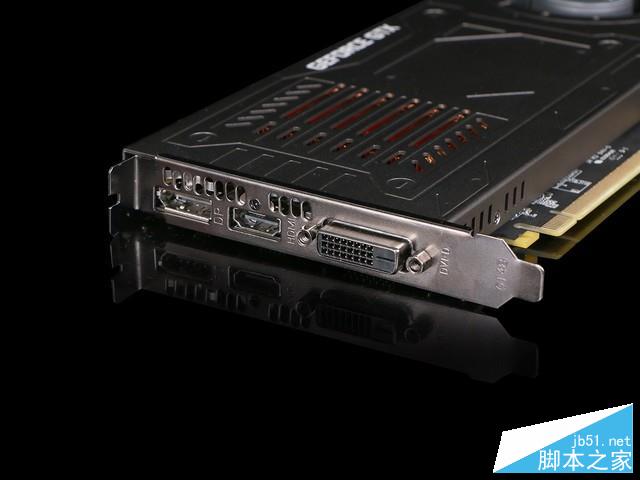

虽然显卡比较薄，但是显卡依然保留了DP+HDMI+DVI的全接口组合，能够保证兼容目前市面上大部分显示器的同时也能够满足需要多屏幕输出的玩家的需求。

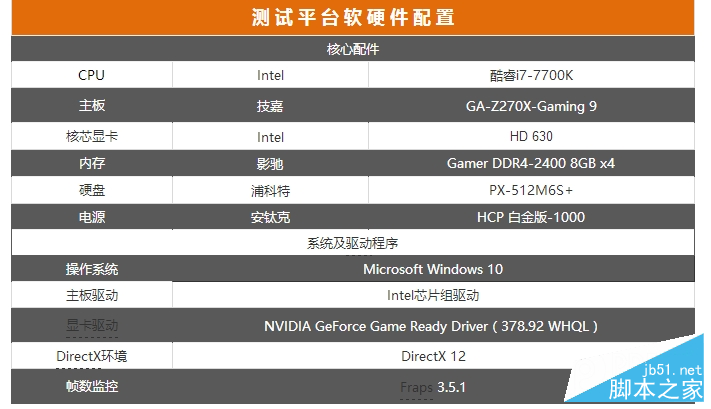

为保证测试能够发挥显卡的最佳性能，本次测试平台采用全新7代酷睿芯——Intel酷睿i7-7700K处理器、技嘉Z270芯片组主板、影驰 Gamer DDR4-2400 8GB 双通道内存、安钛克1000w钛金电源组建而成。详细硬件规格如下表所示:

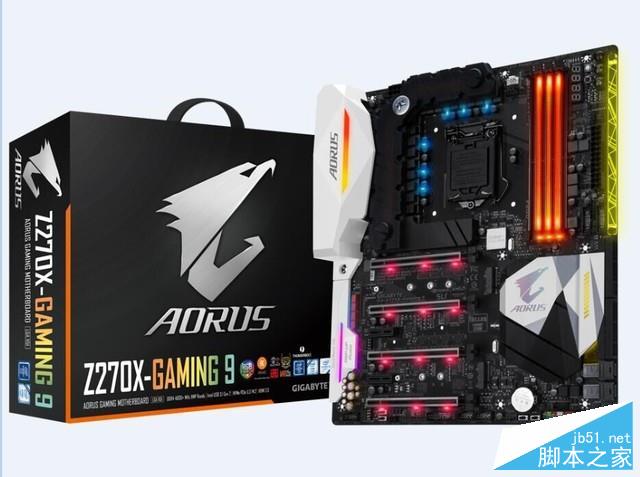

测试用主板：技嘉GA-Z270X-Gaming 9

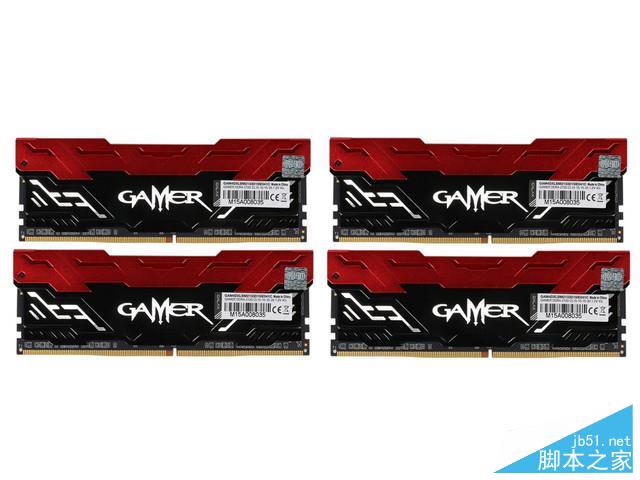

测试用内存：影驰 GAMER DDR4-2400 8GB*4（玩家主场 电竞内存）

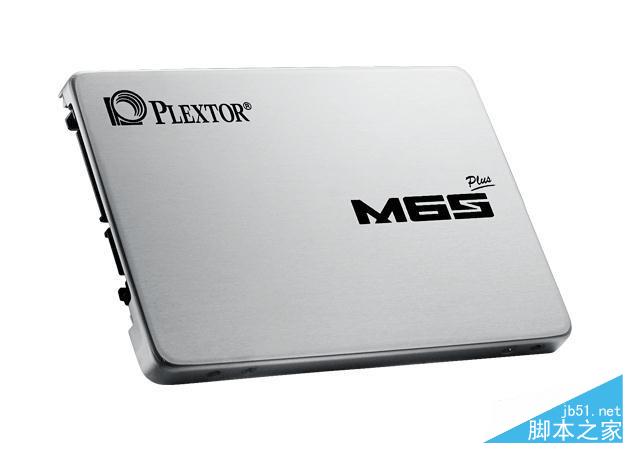

测试用固态硬盘：浦科特 PX-512M6S+
在测试成绩方面，理论性能测试用得分来衡量性能，数值越高越好；游戏性能测试用游戏自带Benchmark及游戏中平均帧数来衡量性能，数值同样越高越好。
3DMark FireStrike
于北京时间2013年2月5日推出的新3DMark，采用全新界面设计，除了测试分数，还会展现每个场景测试期间的实时曲线，全程记录帧率、CPU温度、GPU温度、CPU功耗。新3DMark取消了传统的E、P、X模式，取而代之的是根据负载不同所推出的三个场景，其中FireStrike专为基于DirectX 11显卡搭建的高端游戏平台，而CloudGate则支持基于DirectX 10环境的主流硬件，IceStorm则支持入门级DirectX 9设备、手机、平板电脑等等。

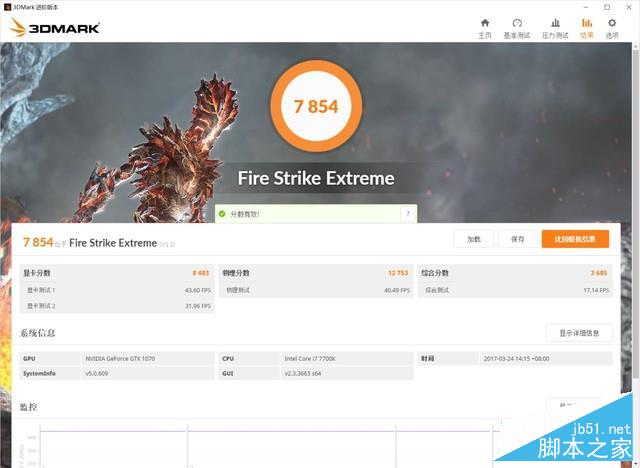

3DMark FSE成绩
通过新版3DMark中的Extreme测试，我们可以看到影驰这块影驰GTX 1070无双显卡性能还是相当强悍的，在Extreme模式下仍然得到了7854的总分，其中图形分高达8483分，超过了公版的成绩，这样的理论性能表现对于ITX小卡来说是非常不错的。

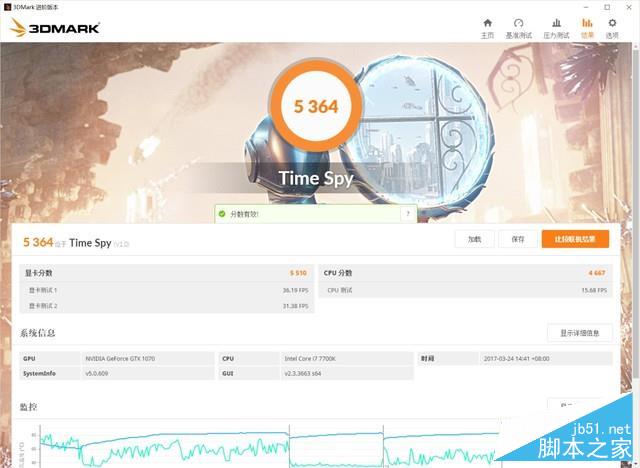

3DMark TS成绩
Time Spy是第一个针对DX12的独立第三方基准测试工具，整个引擎完全基于DX12设计，可充分压榨显卡的DX12性能。可以看出影驰GTX 1070无双显卡对DX 12有很好的支持，在此项测试中，该卡拿到了5364分的不错成绩，其中GPU得分为5510分，成绩优异。

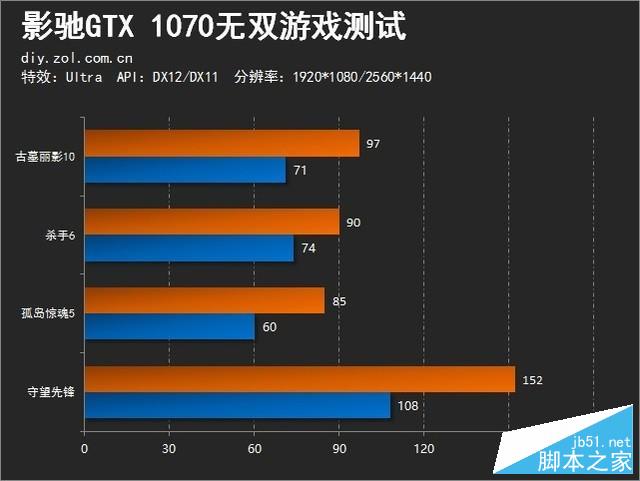

在游戏性能测试环节，我们选取了2款DX12游戏、1款DX11游戏以及1款热门网游进行测试，测试分辨率从1080p至2K均有涉及。在测试中将所有游戏的特效设置为最高，关闭垂直同步，选用适当的抗锯齿，用游戏内自带benchmark或Fraps记录下平均帧数，结果如下：
在所有测试游戏中，影驰GTX 1070无双显卡均可以在1080p分辨率下完美运行，在需求较低的《守望先锋》中甚至达到了152帧，在144Hz显示器上运作也是毫无压力；在2K分辨率下，该卡可以较为流畅地运行前三款大作，可以完美运行绝大部分的游戏大作。
温度方面我们将继续采用Furmark来进行测试，考虑到不同游戏之中，显卡的负载率不同，尤其是低分辨率和高分辨率的负载率差异会让显卡的功耗完全无法测算平均数值。因此我们需要采用Furmark这样的权威性烤机软件，让GPU芯片之中每一个运算单元完全满载，充分发挥供电最大化的状态才能得出准确的成绩。

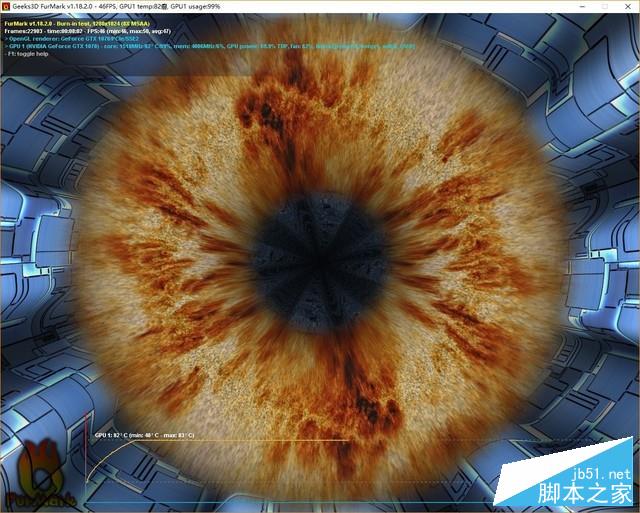

显卡烤机温度为83℃
满载温度方面我们是采用Furamrk拷机，让显卡达到满载状态，然后根据GPU-Z显示的数值来测量温度。我们将参数设定为1280*1024分辨率，开启8*MSAA。由于ITX机箱内温度很高，显卡长期处在高温环境下，为了探究这块卡能否经得住高温摧残，我们此次烤机了足足8多分钟，最终显卡的满载温度仅为83℃，温度有点高，与公版成绩一致。
平台功耗测试
我们可以看到整个平台的功耗还是比较令人满意的，待机功耗仅为65W左右，而运行跑分软件过程中的峰值满载功耗则是255W。功耗属于目前GTX 1070较低的水平。
由于大多数厂商都过分的追求显卡的极致性能，导致目前显卡的体形是越来越大，厚度和重量的增加让主板的PCI-E插槽不堪重负，笔者的朋友就发生过因为显卡重量过重压坏PCI-E插槽的情况，也不是所有的玩家都需要这么大的显卡，对于那些需要使用较多PCI-E的玩家来说，这款影驰GTX 1070无双无疑能为它们的主板带来更多的空间。

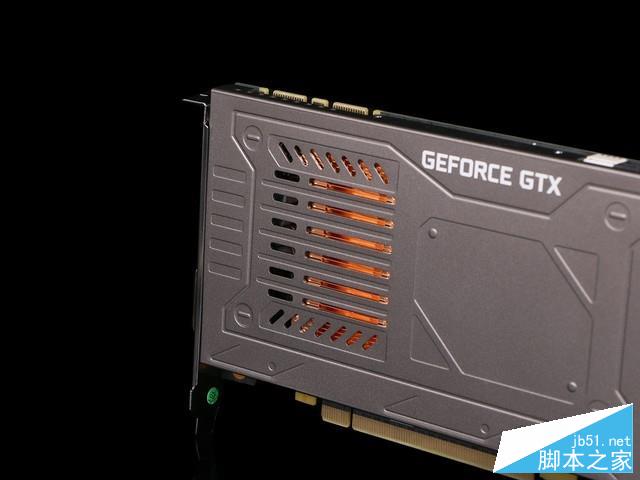

显卡散热孔
同样较薄尺寸的显卡对于玩家组多卡交火也是有好处的，我们知道对于大尺寸显卡来说组多卡时经常会发生两张显卡离得太近，导致热量无法正常排出的问题。而较薄的显卡可以保证两张显卡之间有宽敞的距离进行通风散热，有利于提升多路显卡的性能。

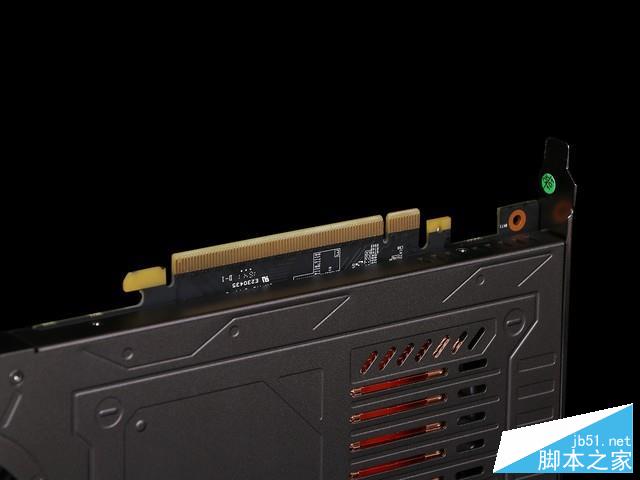

显卡PCI-E接口
这款影驰GTX 1070无双的性能还是符合预期的，性能水平与公版GTX 1070基本相同，在目前的大型游戏中即使是2K分辨率依然能保持流畅运行的帧数，对于日常的1080P分辨率更加不在话下。在网络游戏中则能保证玩家使用144HZ显示器获得流畅的电竞体验。由于散热器体积的限制，显卡的满载温度与公版也差不多，达到了80℃以上。
显卡视频接口
该显卡即将上市销售，售价为2988元，相比之前GTX 1070非公版刚上市的价格下降了不少,但从其独特的定位和性能上看，该卡的价格还是非常亲民的。相信这款不一样的显卡会受到很多玩家的喜爱。
