上周微星通过官方Facebook预告本周会推出一款新显卡，并放出了一张神秘的预告图，从图上来看，新显卡采用Mini-ITX规格，背景是一款微星Aero系列显卡，暗指新卡可能和Aero系列有关，并且微星给出的宣传语是“小显卡，大发布”，可见微星对这款卡是非常重视的。在消息放出后，国内外的媒体和玩家们都在猜测新卡到底是什么型号的，考虑到微星之前已经推出过Mini-ITX版的GTX 1060，因此大家都猜测该卡极有可能是GTX 1070或GTX 1080，毕竟背景上的Aero系列就是采用的GP104核心。
昨天晚上9点，和芯片级首发的时间一样，微星正式公布了该卡，意料之内的是该卡的确和Aero系列有关，出乎意料的是该卡还是采用GP106核心的GTX 1060，该卡名为微星 GTX 1060 Aero ITX OC，是一款血统纯正的Mini-ITX显卡。为什么说该卡的血统纯正呢？因为该卡的三围尺寸为175*115*38mm，标准Mini-ITX主板的尺寸为170*170mm，除去挡板部分，整卡可与主板完美贴合，因此称该卡为真▪ITX小卡一点也不为过。

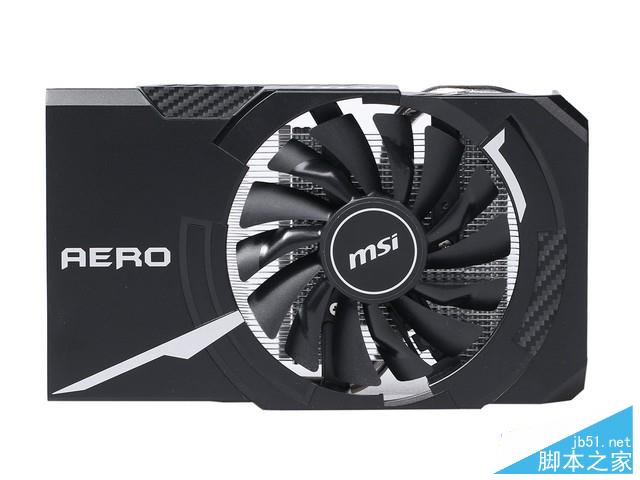

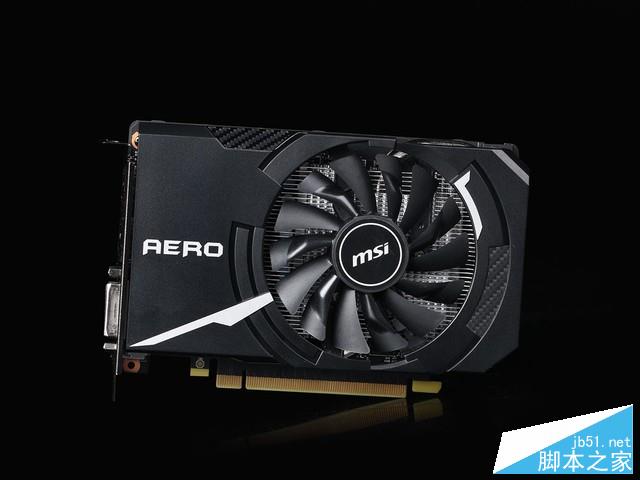

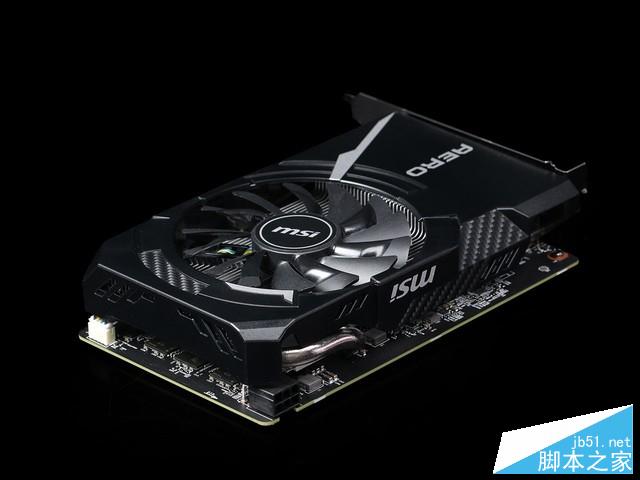

显卡正面外观
该卡在外观上继承了Aero系列显卡的设计特点：以黑色为主色调，辅以银色条纹，并点缀有碳纤维花纹，采用单风扇设计，外观方正，标准双槽厚度。微星此次发布的GTX 1060 Aero ITX OC显卡共有两款，包含6GB版本和3GB版本，而且大家需要清楚的是，该卡不仅仅是作为一款显卡推出，而是微星Aero ITX系列的首发款，微星未来会继续推出Aero ITX系列显卡，据称在月末，微星便会推出GTX 1070 Aero ITX OC显卡，未来还会推出GTX 1050 Ti等型号，而这也是市面上首次出现ITX显卡系列。

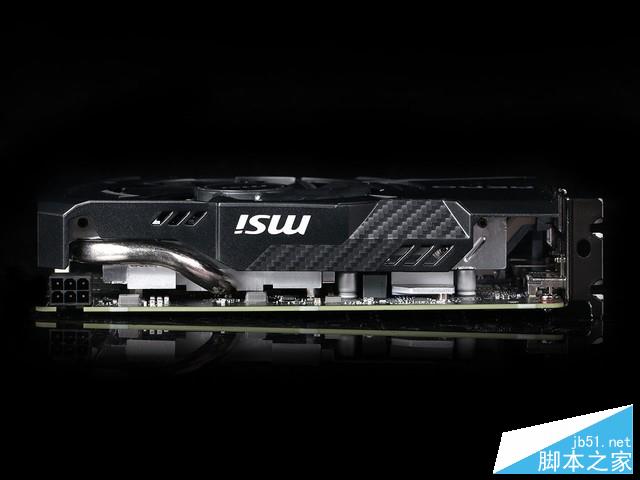

显卡顶部外观
说起该卡的卖点，除了身材非常符合ITX标准外，该卡还具备微星独家的“Zero Frozr”技术，而且考虑到Mini-ITX对机箱温度的敏感性，该卡在GPU温度上升至50℃时风扇便开始运转，比GAMING等系列显卡上应用的“Zero Frozr”技术更灵敏，在噪音和散热间做到平衡。此外广受好评的微星TROX刀锋风扇的应用也是一大亮点，更大的风流和更高的风压自然带来更强劲的散热效果，再加上微星从“10”系列显卡开始广泛使用的高性能散热膏，散热更上一层楼。

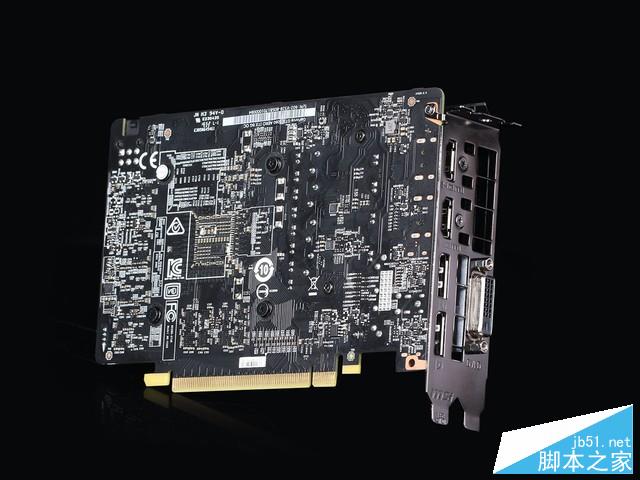

显卡背面外观
有颜值、身材好、有卖点，这三点只能说是一块显卡的加分项，真正评价一块显卡的好坏还得是用性能说话，因此接下来我们就通过一系列的软件和性能测试，来看一看GTX 1060 Aero ITX对不对得起小钢炮的名号，是骡子是马我们拉出来遛遛。
开箱视频
显卡拆解赏析
我们此次拿到的显卡为微星GTX 1060 Aero ITX 6G OC，接下来的拆解和性能测试使用的便是这款，后续再为大家带来微星GTX 1060 Aero ITX 3G OC的单品测试。

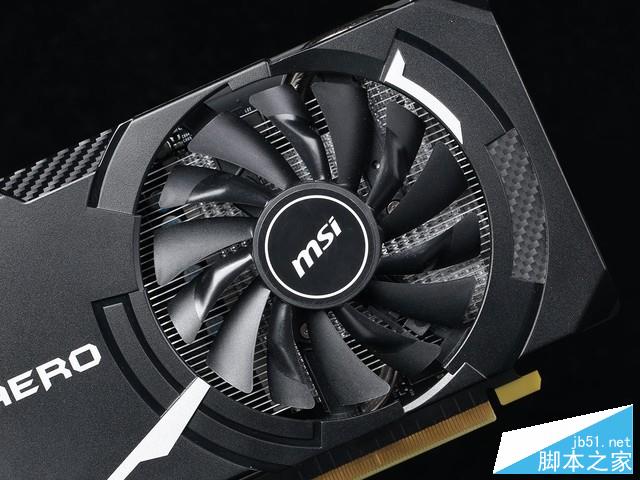

显卡风扇设计
微星GTX 1060 Aero ITX 6G OC显卡配备一枚直径9cm的刀锋风扇，使用高品质双滚珠轴承，相比油轴更加经久耐用，但静音效果依然出色。刀锋（TORX）风扇拥有两种不同扇叶间隔排列，引流扇叶可引入更多气流，传统扇叶则将引入的气流向下压来增强风压，两种扇叶互相配合能比传统风扇提供更出色的散热性能。

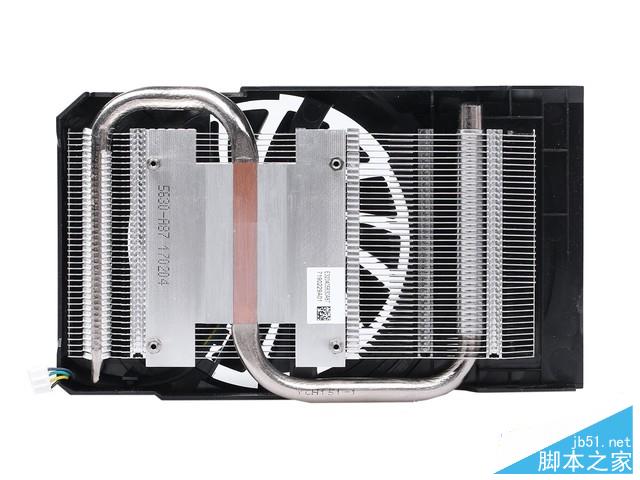

散热模块设计
散热方面，微星GTX 1060 Aero ITX 6G OC配备了广受好评的Zero Frozr散热系统，显卡低负载时（GPU温度低于50摄氏度），显卡风扇停止转动，从而彻底消除噪音。显卡的散热器配备了1根S型8mm纯铜镀镍热管，热管直触GPU核心，以达到更好的散热效果。

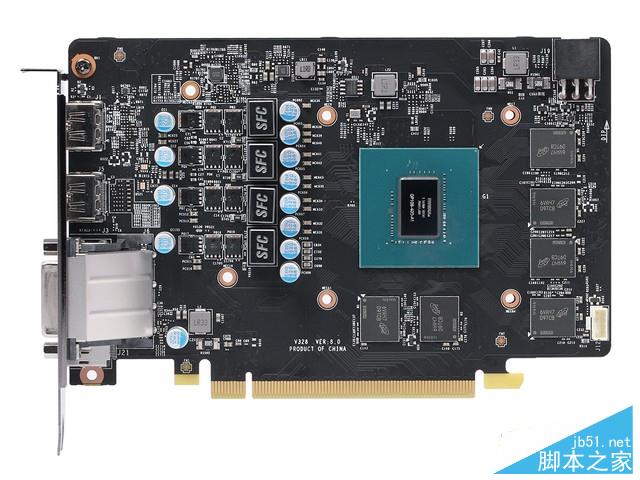

显卡PCB设计
微星GTX 1060 Aero ITX 6G OC显卡采用超小尺寸PCB设计，完全符合ITX显卡标准。日系全固态电容、SFC铁素体电感等元器件的运用为显卡提供更稳定的供电，保证显卡稳定运行以及超频，提升显卡使用寿命。

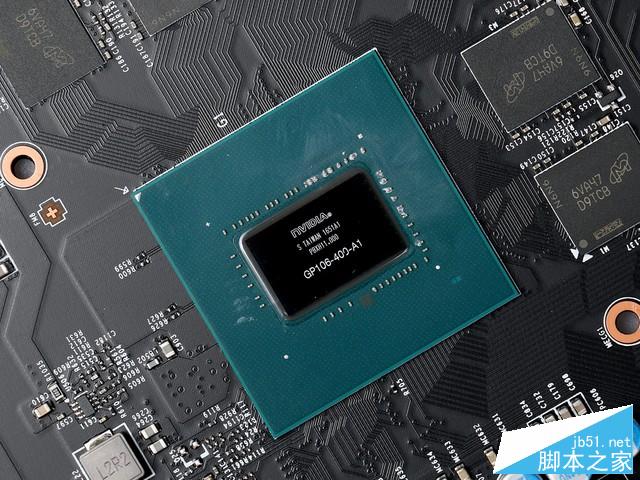

显卡核心
微星GTX 1060 Aero ITX 6G OC显卡搭载了一颗Pascal架构的GP106-400核心，拥有1280个流处理器，核心频率1544MHz，boost后可达1759MHz。该卡拥有6GB GDDR5显存，显存位宽192bit，显存频率8008MHz。

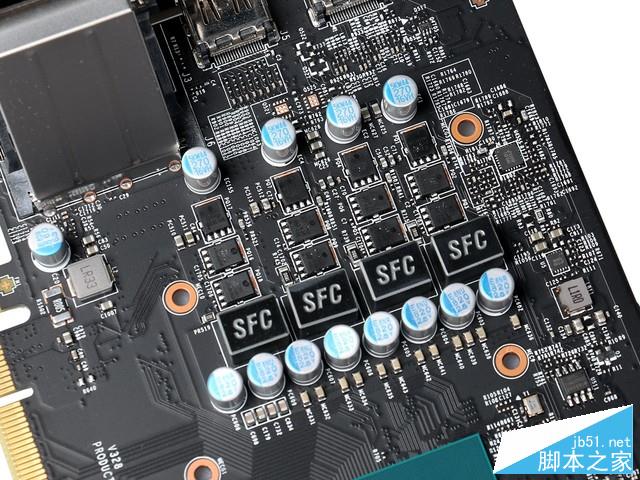

显卡供电设计
微星GTX 1060 Aero ITX 6G OC采用3+1相供电设计，同公版设计一样，不过在电感电容的用料上要明显好于公版。

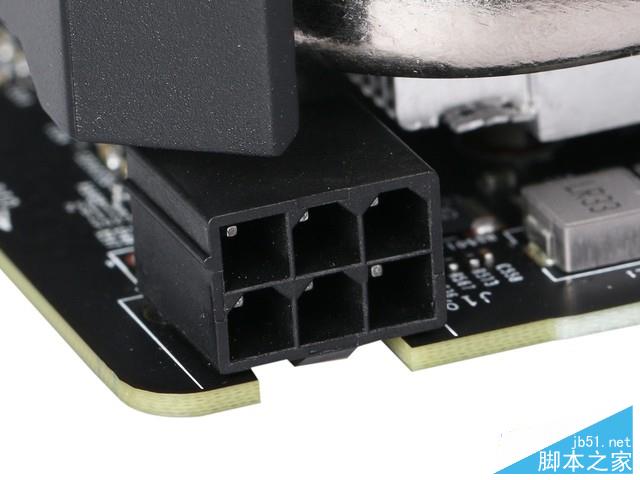

显卡供电接口设计
微星GTX 1060 Aero ITX 6G OC配备了一个6pin供电接口，卡口朝向PCB背面，方便电源线插拔。

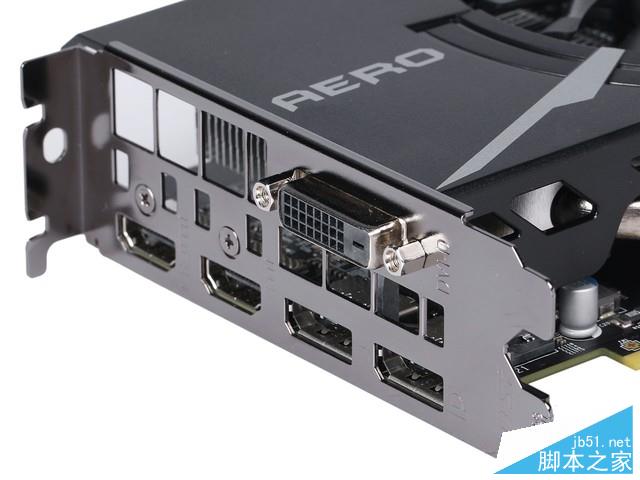

视频接口设计
微星GTX 1060 Aero ITX 6G OC显卡为玩家提供2*DP+2*HDMI+DVI的全接口组合，能够保证兼容目前市面上大部分显示器的同时也能够满足需要多屏幕输出的玩家的需求。此外，双HDMI接口的设计也非常方便那些使用VR的用户接驳VR设备。

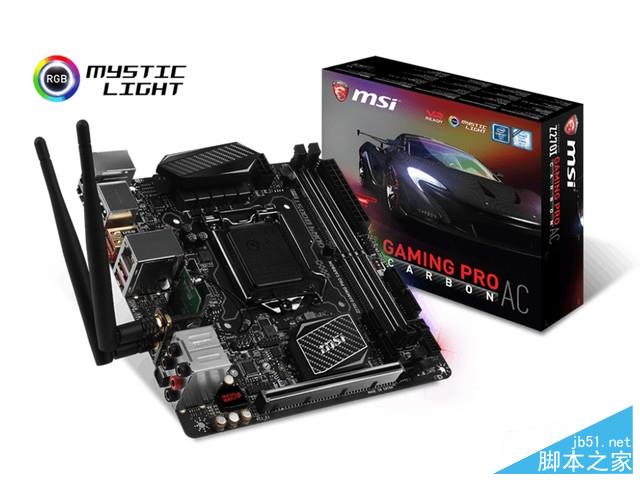

测试用主板：微星 Z270I GAMING PRO CARBON AC

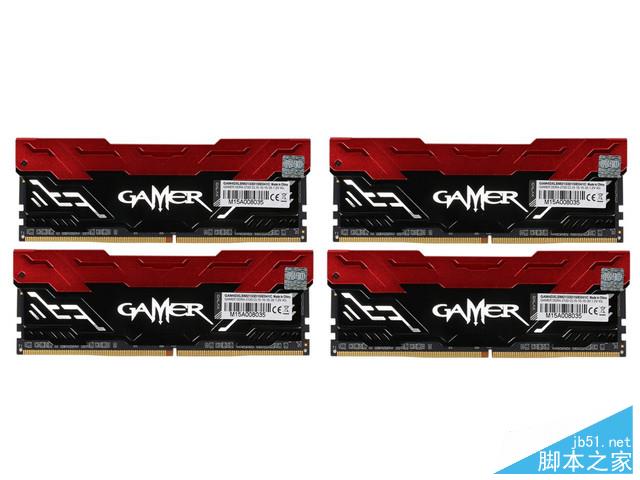

测试用内存：影驰 GAMER DDR4-2400 8GB*4（玩家主场 电竞内存）

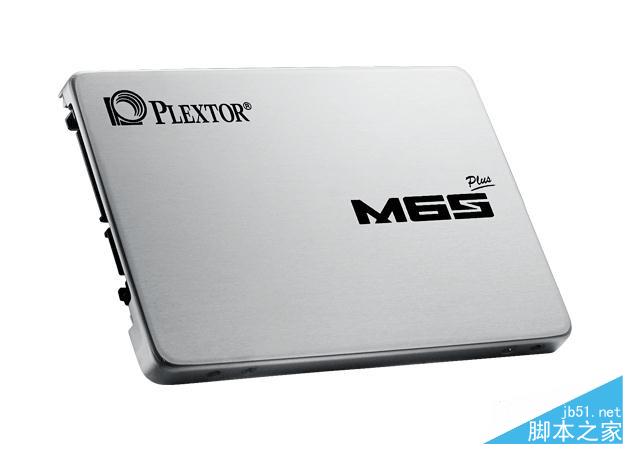

测试用固态硬盘：浦科特 PX-512M6S+

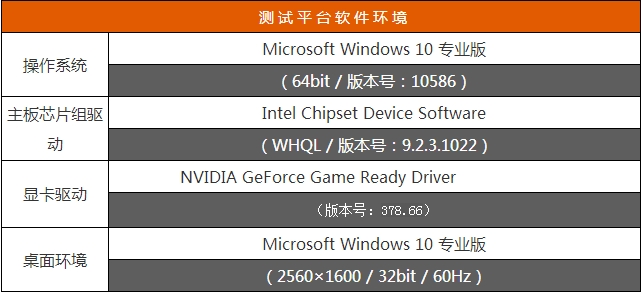

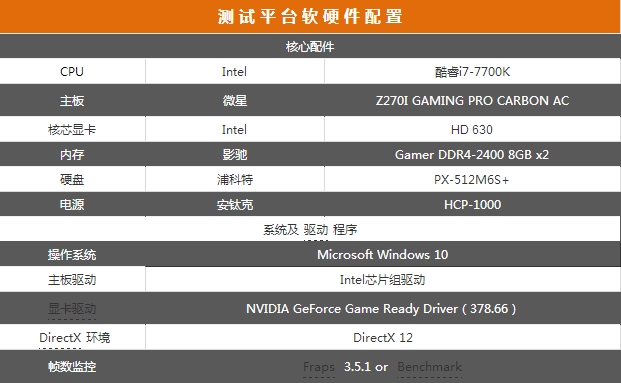

测试平台软件环境一览
为保证系统平台具有最佳稳定性，本次产品测试所使用的操作系统为Microsoft Windows 10正版授权产品，除关闭自动休眠外，其余设置均保持默认，详细软件环境如下表所示。
理论性能测试：3DMark FireStrike
于北京时间2013年2月5日推出的新3DMark，采用全新界面设计，除了测试分数，还会展现每个场景测试期间的实时曲线，全程记录帧率、CPU温度、GPU温度、CPU功耗。新3DMark取消了传统的E、P、X模式，取而代之的是根据负载不同所推出的三个场景，其中FireStrike专为基于DirectX 11显卡搭建的高端游戏平台，而CloudGate则支持基于DirectX 10环境的主流硬件，IceStorm则支持入门级DirectX 9设备、手机、平板电脑等等。

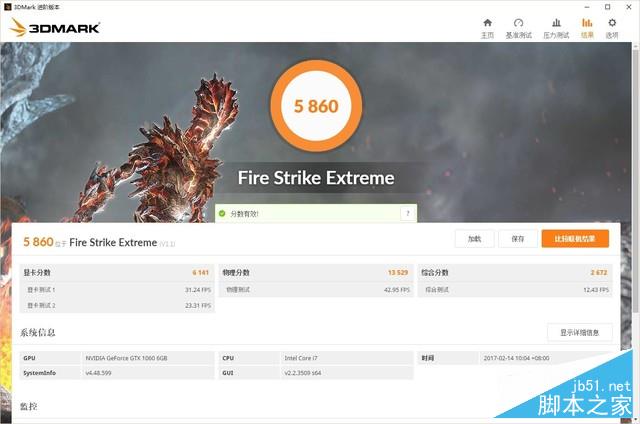

3DMark FSE成绩
通过新版3DMark中的Extreme测试，我们可以看到微星这块GTX 1060 Aero ITX OC显卡性能还是相当强悍的，在Extreme模式下仍然得到了5860的总分，其中图形分高达6141分，超过了公版的成绩，这样的理论性能表现对于ITX小卡来说是非常不错的。

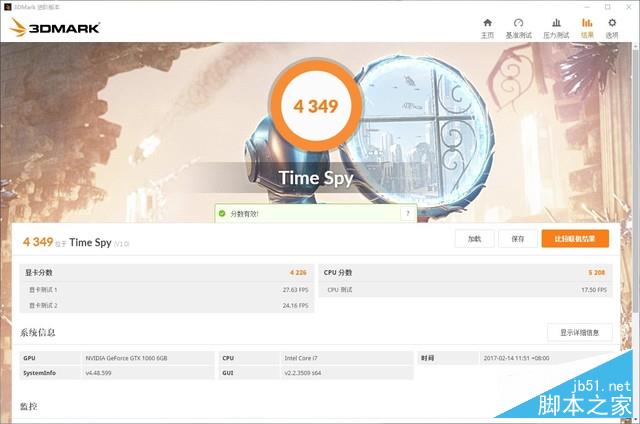

3DMark TS成绩
Time Spy是第一个针对DX12的独立第三方基准测试工具，整个引擎完全基于DX12设计，可充分压榨显卡的DX12性能。可以看出微星这块GTX 1060 Aero ITX OC显卡对DX 12有很好的支持，在此项测试中，该卡拿到了4349分的不错成绩，其中GPU得分为4236分，成绩优异。
游戏性能测试
在游戏性能测试环节，我们选取了2款DX12游戏、两款DX11游戏以及1款热门网游进行测试，测试分辨率从1080p至4K均有涉及。在测试中将所有游戏的特效设置为最高，关闭垂直同步，选用适当的抗锯齿，用游戏内自带benchmark或Fraps记录下平均帧数，结果如下：

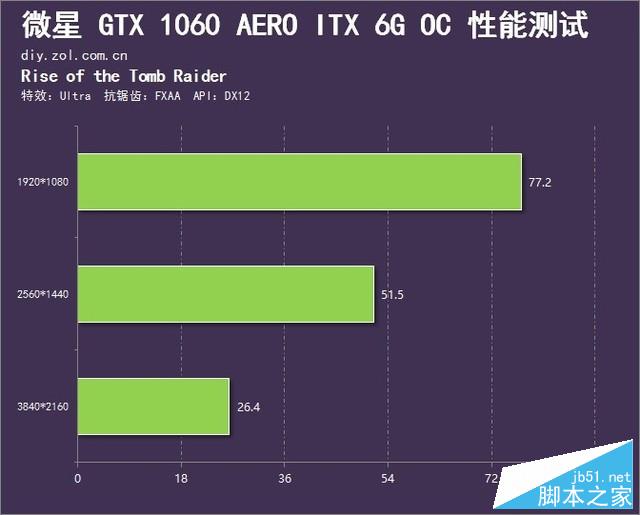

《古墓丽影：崛起》各分辨率平均帧数
《战锤：全面战争》各分辨率平均帧数

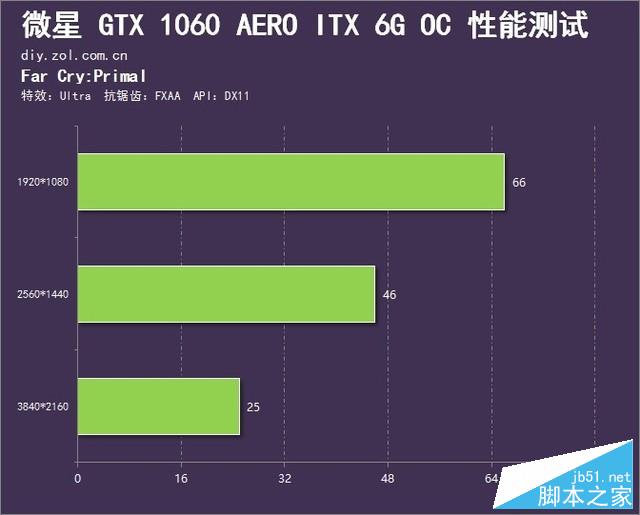

《孤岛惊魂：原始杀戮》各分辨率平均帧数

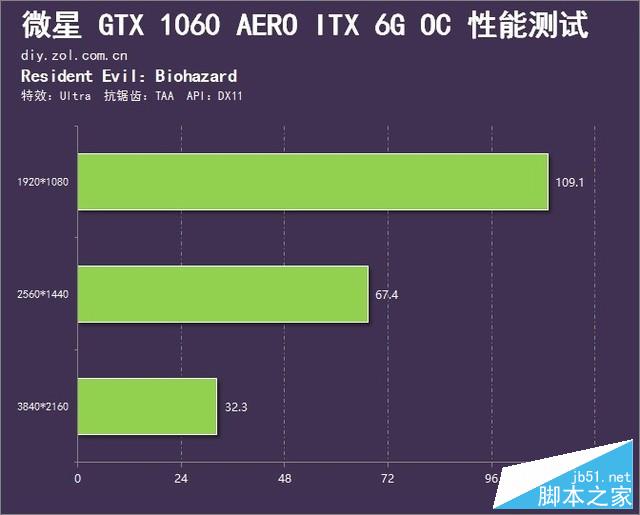

《生化危机7》各分辨率平均帧数

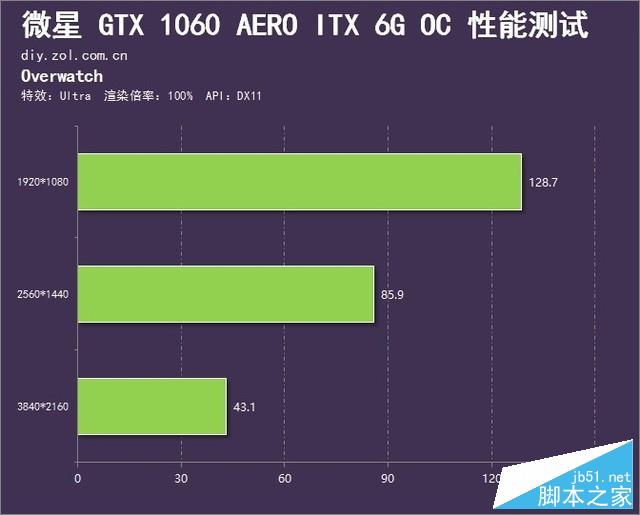

《守望先锋》各分辨率平均帧数
在所有测试游戏中，微星GTX 1060 Aero ITX OC显卡均可以在1080p分辨率下完美运行，在需求较低的《守望先锋》中甚至达到了129帧，在120Hz显示器上运作也是毫无压力；在2K分辨率下，该卡可以较为流畅地运行前三款大作，可以完美运行《生化危机7》和《守望先锋》；在4K分辨率下，该卡只能勉强运行《守望先锋》，在其他几款单机大作中会感到非常明显的卡顿。
显卡功耗以及温度测试
温度方面我们将继续采用Furmark来进行测试，考虑到不同游戏之中，显卡的负载率不同，尤其是低分辨率和高分辨率的负载率差异会让显卡的功耗完全无法测算平均数值。因此我们需要采用Furmark这样的权威性烤机软件，让GPU芯片之中每一个运算单元完全满载，充分发挥供电最大化的状态才能得出准确的成绩。

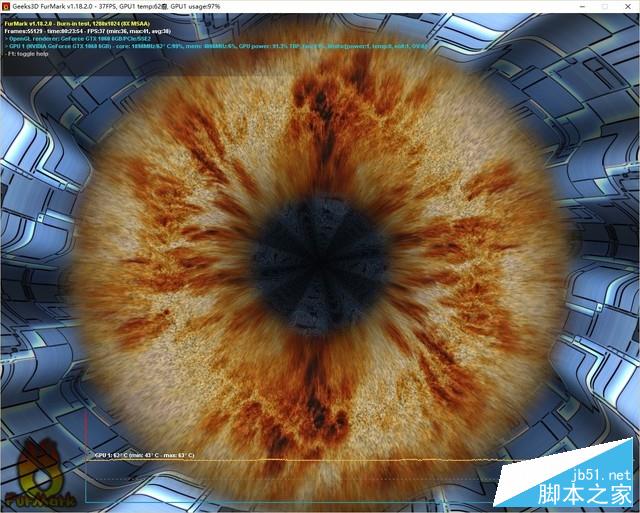

显卡烤机温度为62℃
满载温度方面我们是采用Furamrk拷机，让显卡达到满载状态，然后根据GPU-Z显示的数值来测量温度。我们将参数设定为1280*1024分辨率，开启8*MSAA。由于ITX机箱内温度很高，显卡长期处在高温环境下，为了探究这块卡能否经得住高温摧残，我们此次烤机了足足20多分钟，最终显卡的满载温度仅为62℃，温度表现十分优异。

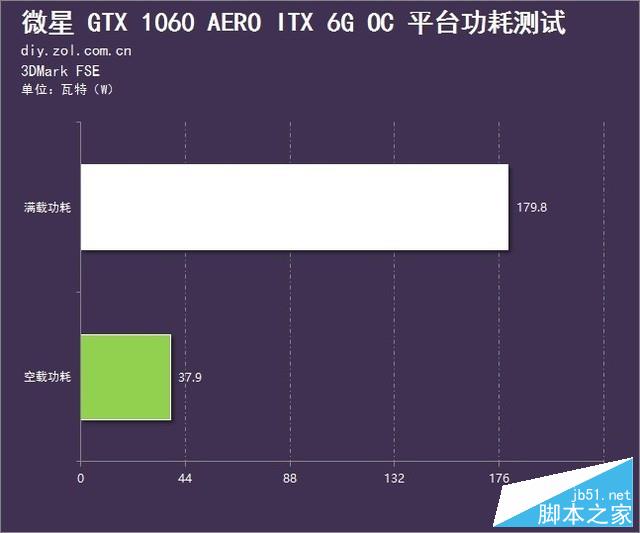

平台功耗测试
我们可以看到整个平台的功耗还是比较令人满意的，待机功耗仅为38W左右，而运行跑分软件过程中的峰值满载功耗则是180W，对于Mini-ITX机箱来说，由于体积原因，一些大功率电源无法装入，因此低功耗高性能对于小钢炮来说是至关重要的。
显卡评测总结
微星GTX 1060 Aero ITX OC显卡作为一款高性能的ITX显卡，其表现非常令人满意。在实际游戏测试环节，其可以在1080p分辨率下完美运行单击大作，即使在2K分辨率下也可以最高特效流畅运行各类游戏。凭借优良的散热设计，该卡的烤机温度仅为62℃，在高频下也能保持如此低的温度，可见该卡的散热效能十分高。

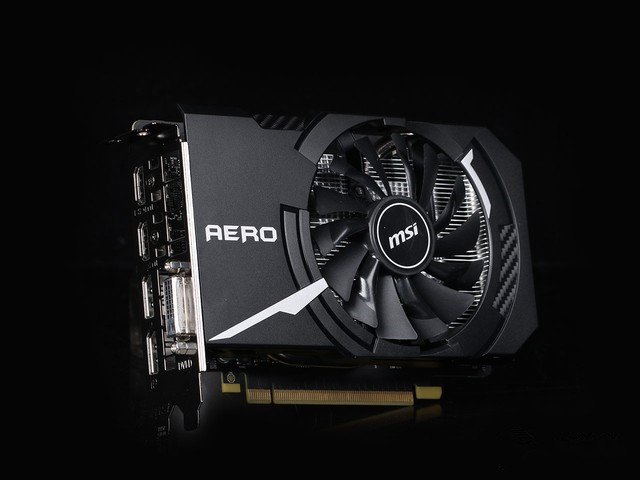

精致的外观设计
该卡的功耗表现也比较令人满意，搭配微星自家的Z270 ITX主板，待机功耗不到40W，满载功耗不到180W，这在GTX 1060非公版显卡中属于非常低的。低功耗的好处不用多说，在这个越来越重视能耗比的年代，显卡的功耗已经成为衡量显卡好坏的一个重要指标，对于ITX显卡来说，功耗和温度从某种程度上来说比性能还要重要。
招牌TROX刀锋风扇
作为Aero ITX系列的首发款，微星GTX 1060 Aero ITX OC起到了一个很好的表率作用，各方面的表现都令人印象深刻，其实吉吉我更期待月末发布的GTX 1070 Aero ITX OC显卡。把GTX 1060做得这么小很容易，但把GTX 1070做得这么小还把能耗比控制得很好是有些难度的，静待微星告诉我们如何做到。

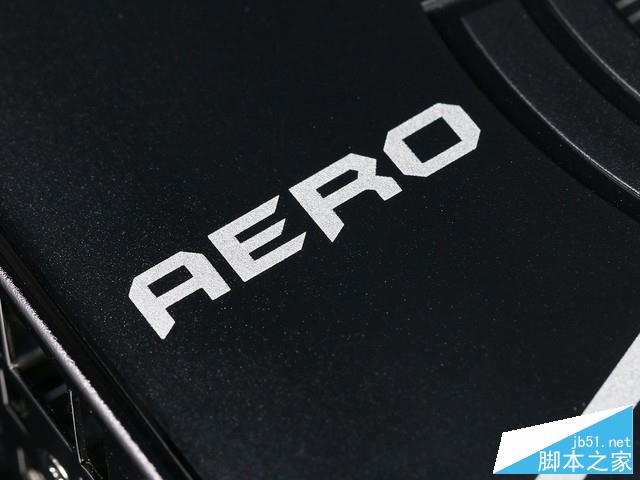

隶属于AERO系列
最后说一下该卡的价格，GTX 1060 Aero ITX 6G OC的价格为1999元，GTX 1060 Aero ITX 3G OC价格为1599元，价格同之前推出的GTX 1060 ITX显卡持平，还是比较亲民的。这样一款小钢炮不仅能让使用者畅玩主流游戏，还有着如此优异的温度功耗表现，相信会受到很多玩家的喜爱。
