影驰除了定位高端的名人堂和定位游戏的GAMER系列显卡以外，还划分出一个定位主流市场的将系列，最早出现在GeForce 9系列显卡上，随着时间的推移，现在将系列主要分为骨灰大将、骨灰黑将、大将、黑将、骁将、虎将6大系列，区别在于显卡频率、显存容量和用料等方面，我们今天要评测就是影驰GTX 1060骨灰黑将显卡，基于GP106-300核心设计，相比GTX 1060 6GB版本，在显存容量和SM单元上有所阉割，按理在3GB显存能够满足的应用中，性能应该会比较接近GTX 1060 6GB版本，接下来我们来看看3GB显存究竟够不够用？
GeForce GTX 1060 3GB公版核心频率1506MHz、Boost频率1708MHz和8Gbps显存频率，这与6GB版本是一致的，而影驰GTX 1060骨灰黑将拥有1556MHz核心频率、Boost频率1771MHz和8Gbps显存频率，虽然频率提升不大，但是在散热器规模和用料方面相对公版有所加强，这也符合骨灰黑将本身的主流定位。

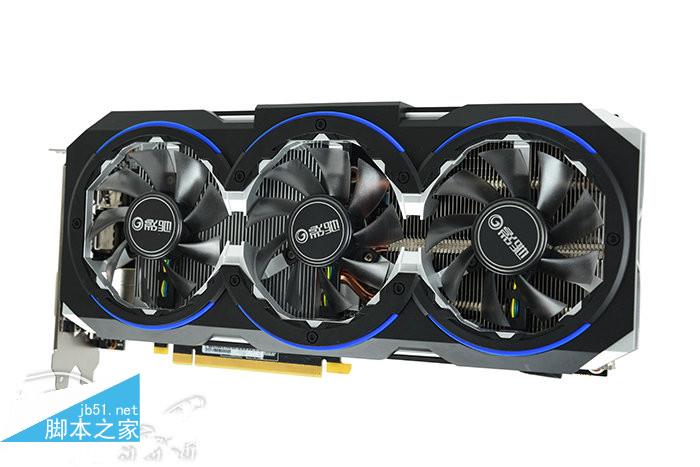

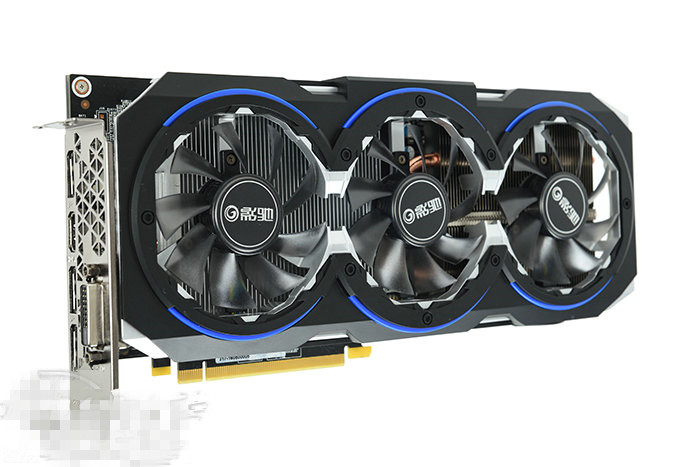

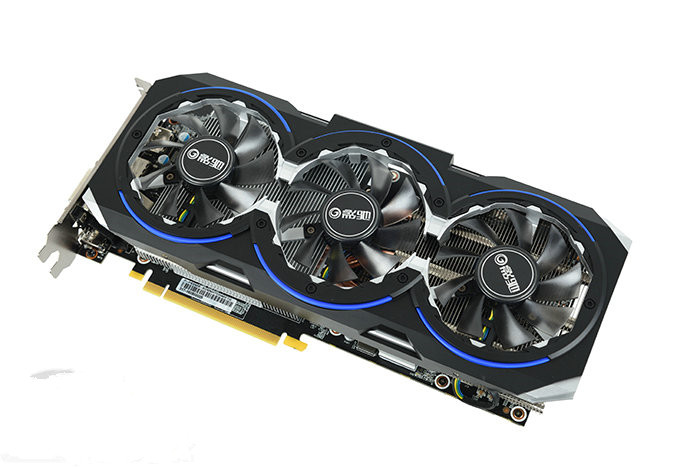

影驰GTX 1060骨灰黑将全长28.5CM，采用的是全新的TriSonic（音速）散热器，整体采用黑色的硬朗配色，在风扇附近还有灰色的模块和蓝色的条形点缀衬托，使得散热器的三个风扇格外显眼，另外在将系列的显卡中，每个散热器的风扇都会有贴有影驰的商标，这块影驰GTX 1060骨灰黑将也不例外，这暗喻着将系列的历史悠久。
每个风扇直径80CM，叶片数量每个风扇拥有9个，采用这种风扇的显卡在噪音、风压和风量方面的表现，可以做到更平衡，每个风扇采用三颗裸露的螺丝固定，想要清理灰尘也变得轻松方便，用户学习成本很低。

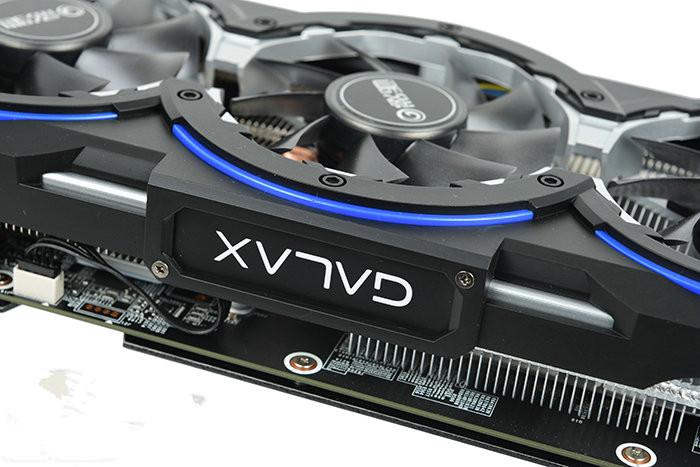

显卡顶部“GALAX”LOGO灯的设计，可通过影驰魔盘调节RGB颜色，同样如果想要关掉LOGO灯，拔掉PCB上面的4PIN供电接口或在魔盘中关闭都是可以的。

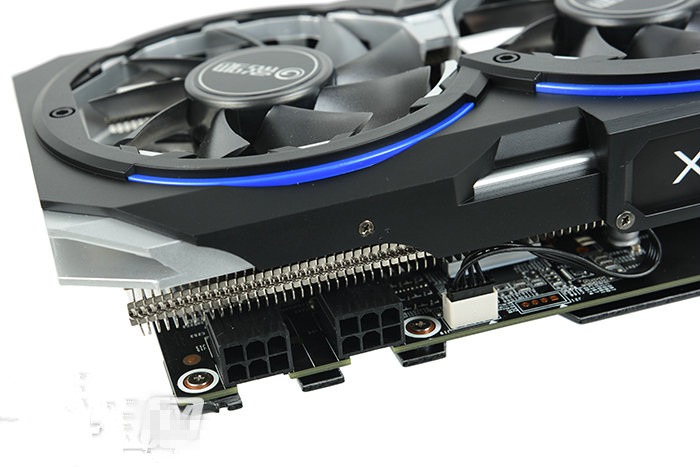

6Pin+6Pin的供电接口，相比公版单6Pin的供电有所加强，并且接口是反转的，这种设计是人性化的，要知道小编在测试的时候，拆装显卡是非常频繁的，这种反转设计在拆卸供电线的时候，可以做到一气呵成。

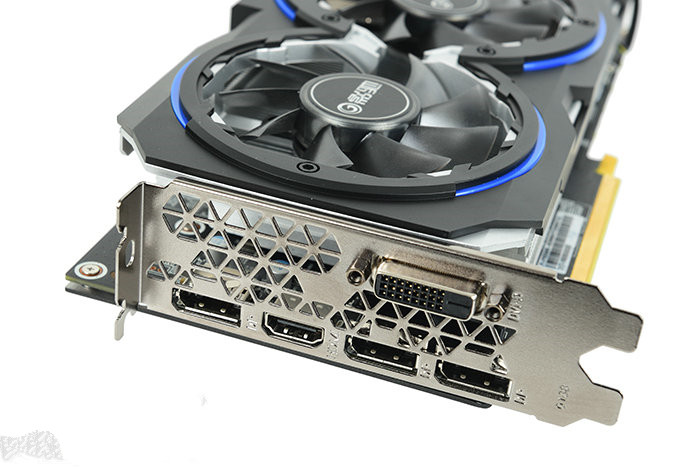

影驰GTX 1060骨灰黑将拥有1个DVI接口、一个HDMI接口、3个DP接口，可以实现多屏和4K/60Hz输出

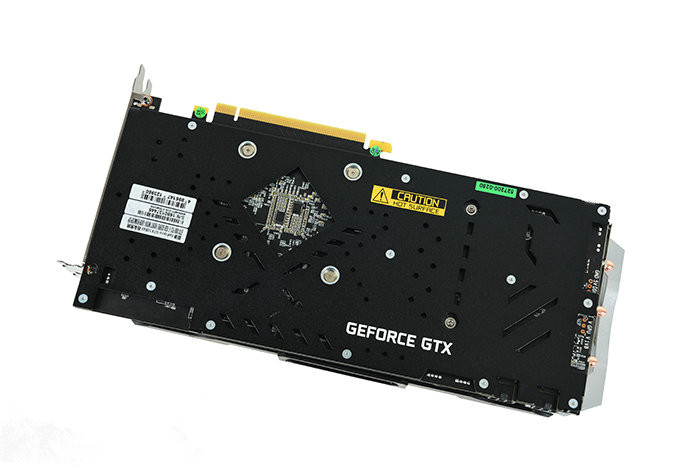

显卡的合金背板，具有稳固显卡辅助散热的作用，形成不同形状的开孔，并有标有“注意发热表面”的标语
影驰GTX 1060骨灰黑将拆解：5+1相供电
接下来我们对这块影驰GTX 1060骨灰黑将进行拆解，主要对全新的TriSonic散热器和PCB用料部分进行剖析。

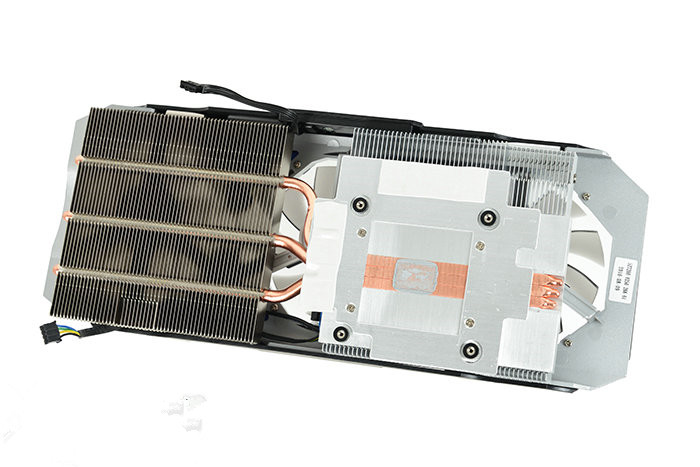

这一代的骨灰黑将采用全新的TriSonic(音速)散热器，散热规模采用了大量的散热鳍片和3条60mm热管回流焊工艺的结合，并且3条热管是直触到GPU核心部分可以迅速带走核心工作时的热量，同时在显存部分贴有导热垫可以起到辅助散热的作用。

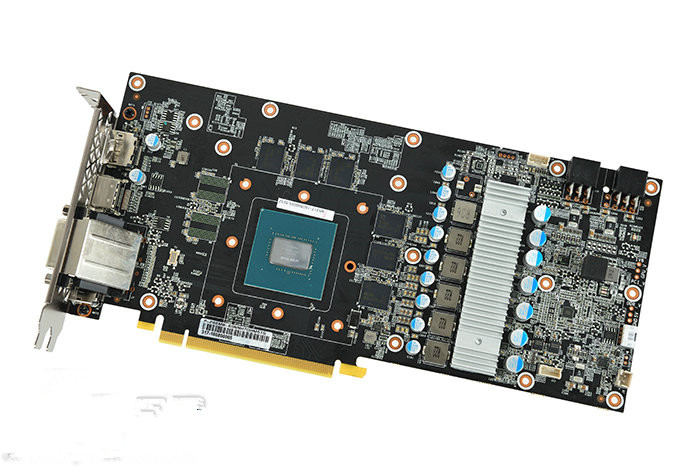

整块PCB稍微加宽了
铝制散热片

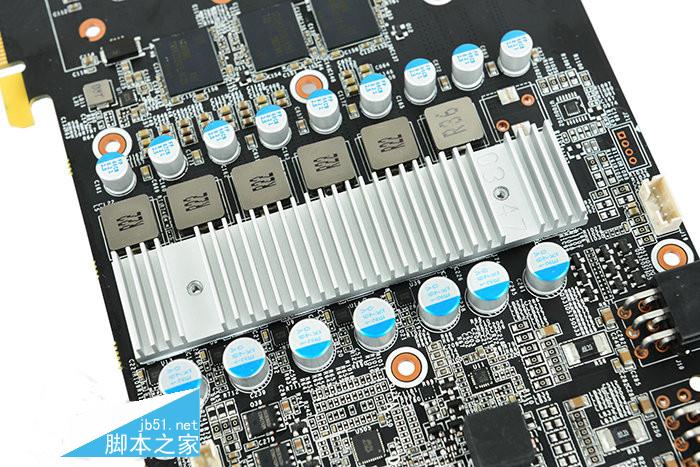

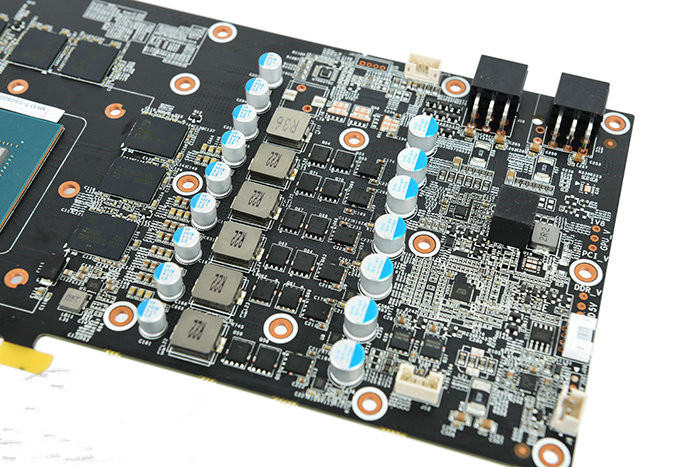

影驰GTX 1060骨灰黑将采用5+1相供电设计，同时还留有一个空焊位，其中5相为核心供电1相为显存供电，每相配备了3个Mosfet供电，整体PCB布局规范，另外在Mosfet供电上有铝制散热片覆盖，能快速传导带走热量。

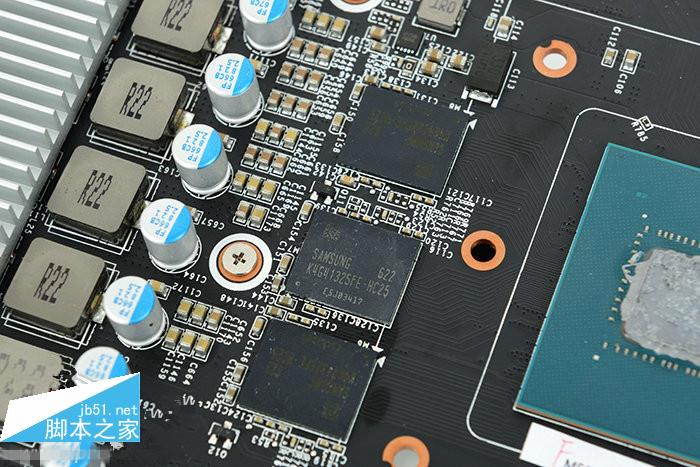

三星GDDR5显存
影驰GTX 1060骨灰黑将采用的是三星GDDR5显存，具体编号为622K4G4132SFE，由6颗容量为4Gb的三星显存组成3GB的显存容量，频率可达到8Gbps。

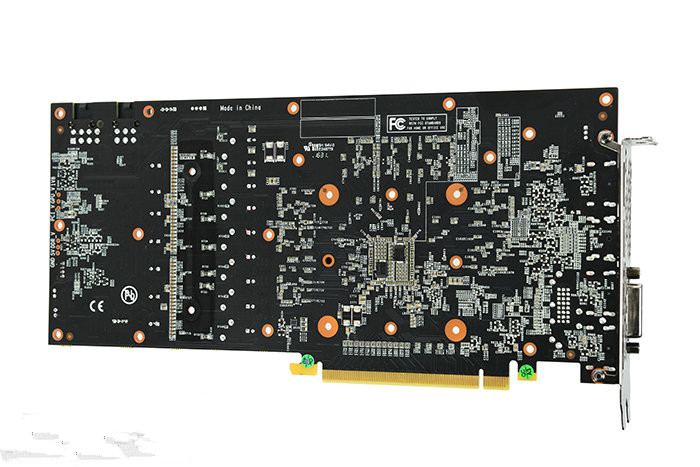

PCB背面
理论性能测试：Fire Strike模式近万分

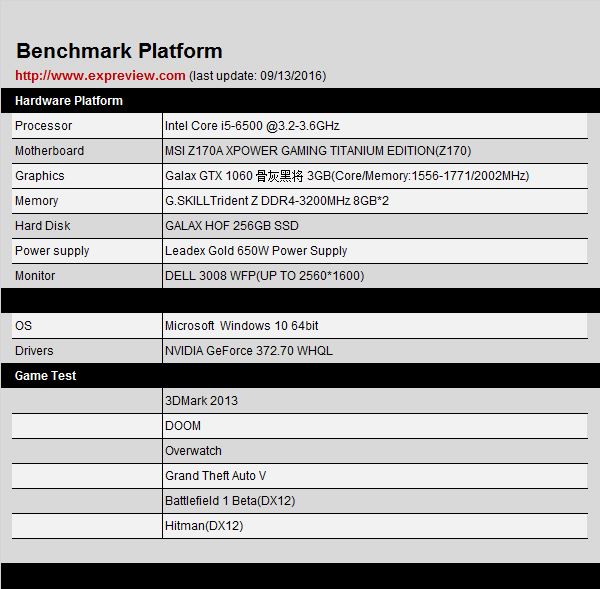

测试平台采用的配置为Skylake平台基础搭建的MSI Z170A XPOWER GAMING主板，处理器为Intel Core i5-6500，内存是G.SKILLTrident Z DDR4-3200 8GB*2组成的双通道，电源为Leadex Gold 650W，操作系统为Windows 10 64bit，驱动程序是NVIDIA GeForce 372.70 WHQL，测试的游戏均为最新版。
理论测试部分，我们会使用3DMark进行Fire Strike、Fire Strike Extreme、Fire Strike Ultra以及Time Spy(DX12)四个项目的理论测试，测试涵盖1920x1080，2560x1440和3840x2160三个分辨率。

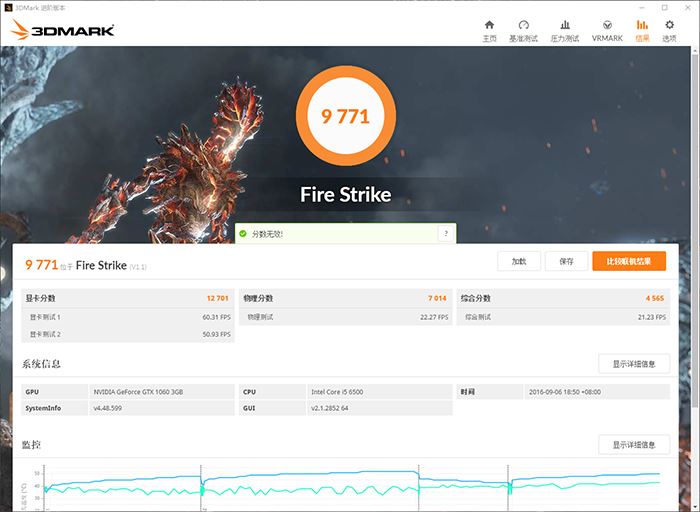

3DMark Fire Strike:
影驰GTX 1060骨灰黑将 9771分

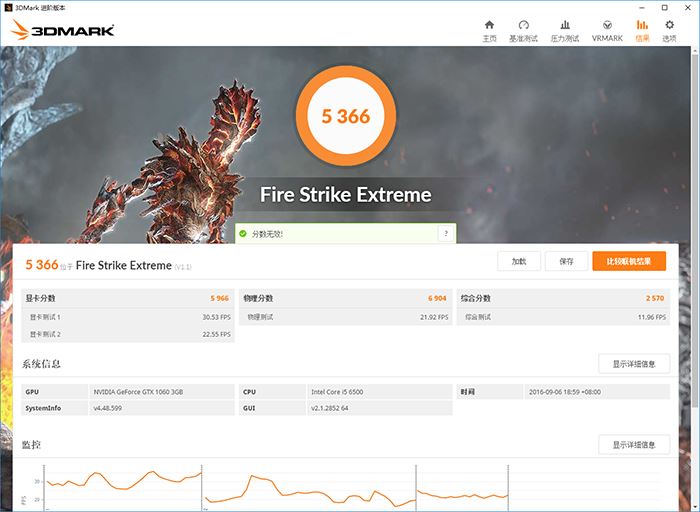

3DMark Fire Strike Extreme:
影驰GTX 1060骨灰黑将 5366分

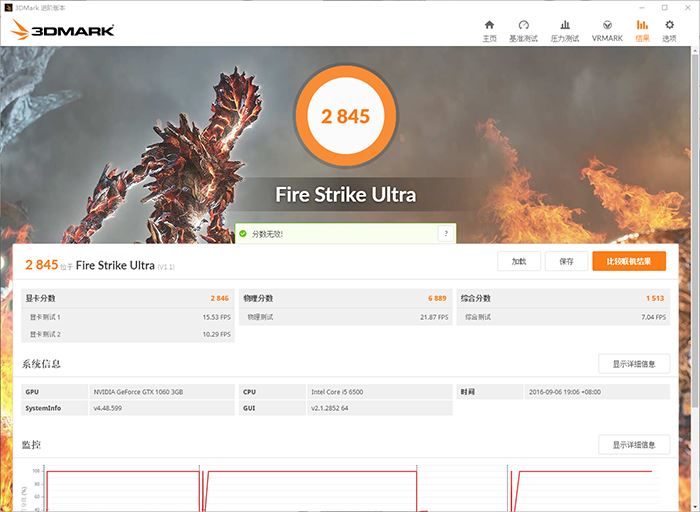

3DMark Fire Strike Ultra:
影驰 GTX 1060骨灰黑将 2845分

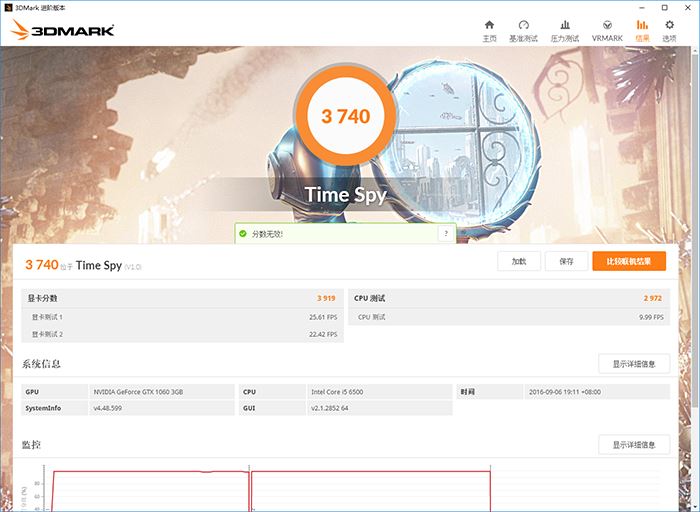

3DMark Time Spy:
影驰 GTX 1060骨灰黑将 3740分
在理论测试中，3DMark作为显卡性能标杆的测试，影驰GTX 1060骨灰黑将在3DMark Fire Strike显卡测试中能超过50帧，性能按理应该是可以在1080P分辨率满足大部分游戏大作的需要。而对于Fire Strike Extreme、Ultra和Time Spy（DX12）这三个高分辨率的项目测试略显吃力，不仅仅是因为3GB显存有瓶颈，对GPU核心压力也很大。
游戏性能：基本畅玩1080P游戏
游戏性能测试部分,我们选取了以下6款游戏，分别是《毁灭战士》、《守望先锋》、《侠盗猎车手5》以及两个DX12游戏《战地1》和《杀手6》，根据GTX 1060 3GB显卡的性能定位，本次所有游戏测试会包括1920*1080和2560*1440两个分辨率。
除了《侠盗猎车手5》和《杀手6》是自带Benchmark测试程序，其余3款游戏的测试方法如下：
*在《毁灭战士》中，我们会用Fraps软件记录单人剧情的资源运营部关卡中一处打斗过程的帧数。
*在《守望先锋》中，我们会用Fraps软件记录单人训练场中击杀机器人过程的帧数。
*在《战地1》Beta版本中，我们会用Fraps软件记录固定复活点跑动一段距离并使用手雷自杀过程的帧数。
点击图片放大
点击图片放大

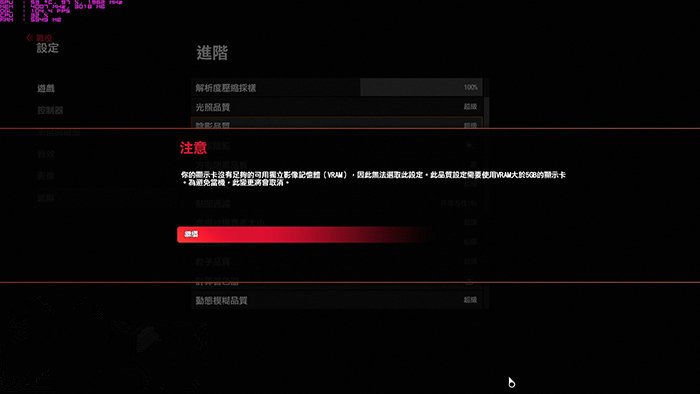

值得一提的是，采用id Tech6引擎的《毁灭战士》，在动态光照、烟雾和粒子视觉效果方面非常棒，同时吃显存资源较多。在1080P分辨率下，开启阴影品质、光照品质和纹理选项达到恶梦级别，需要5GB显存以上的显卡，不能强制开启。而对于3GB显存的GTX 1060，即使以上选项降低一个级别，在游戏中显存都几乎被占满了。这种吃显存的游戏并不少见，同样在《古墓丽影：崛起》和《GTA 5》中某些选项也需要4GB显存以上。
OpenGL、DX11和DX12游戏测试

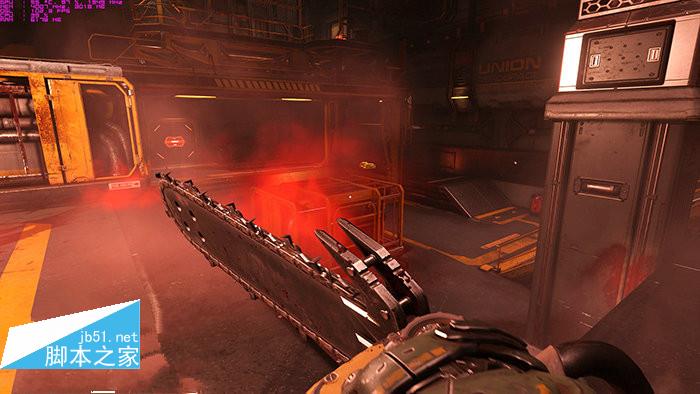

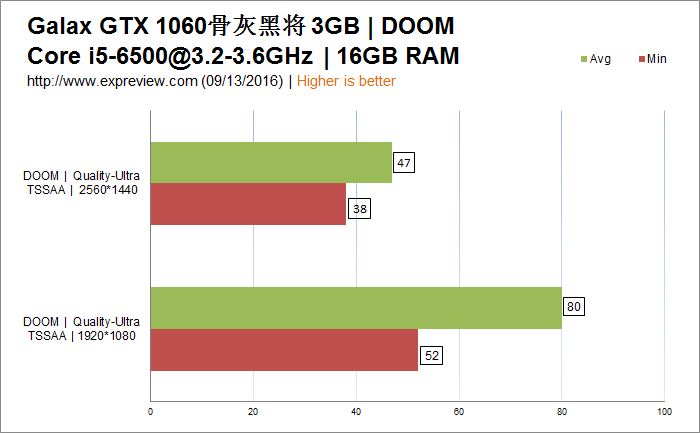

《毁灭战士》OpenGL模式

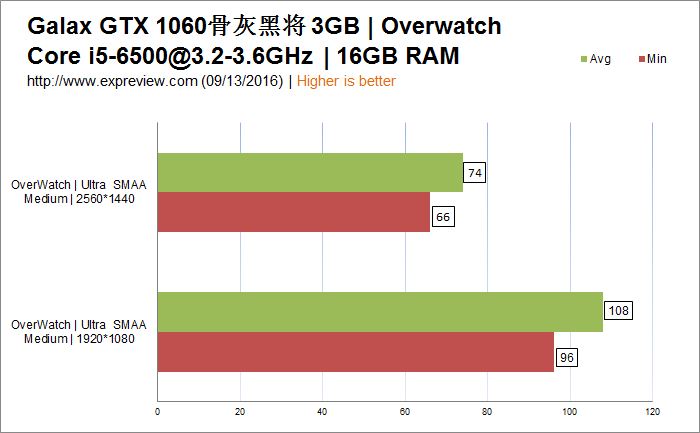

《守望先锋》DX11模式

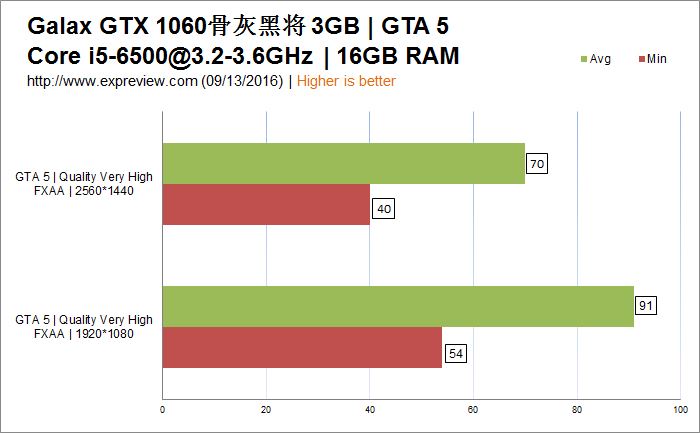

《侠盗猎车手5》DX11模式

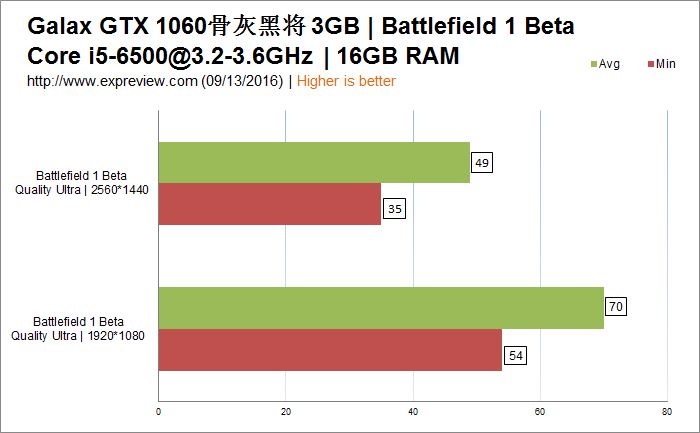

《战地1》Beta DX12模式
《杀手6》DX12模式
测试结果一览：
OpenGL 4.5
由于在Vulkan模式下的《毁灭战士》无法利用Fraps（期待更新）软件记录帧数，这里开启的是OpenGL 4.5，在战役模式中能达到平均80帧的运行速度，且在复杂的场景中能保持52帧的下限，建议平时玩家可开启Vulkan模式（具有更快的渲染性能、更好的多线程优化），运行速度能提高20%以上。
DirectX 11
在覆盖面更广的DirectX 11图形API游戏中，《守望先锋》作为现在火热的竞技类网游，无论在1080P或者2K分辨率下，都能有良好的表现，均能保持60帧以上的运行速度。而在《GTA 5》中有着优秀的渲染画面以及庞大的沙盒系统，即使在2K分辨率中，也能保持40帧以上的运行速度。
DirectX 12

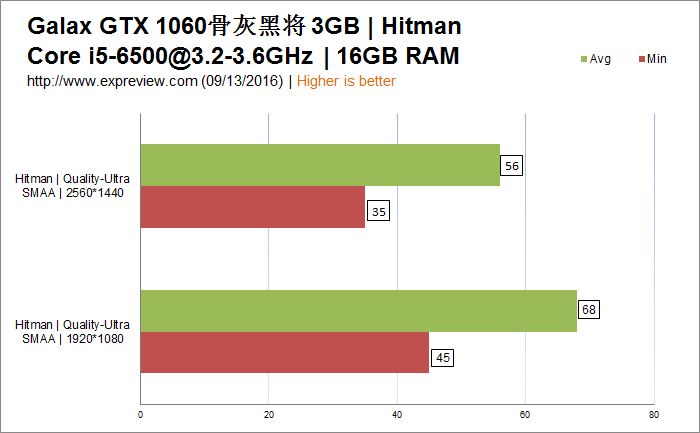

刚Beta测试结束不久的《战地1》是支持DX12模式的，在1080P分辨率下的表现是较为满意的。而在《杀手6》DX12模式的Benchmark中，能达到45帧以上的运行速度，对于一款第三人称游戏是足够流畅的。
散热和功耗测试：满载60摄氏度，单卡功耗118W
而在散热和功耗测试中，小编这次选择的是3DMark中的Fire Strike压力测试，相比手动设置的循环测试也更为规范和便捷，在运行10分钟压力测试后，温度曲线呈直线后的记录其温度，功耗方面，我们利用仪器测试PCIE插槽供电、显卡外接供电以及整卡三处的功耗。

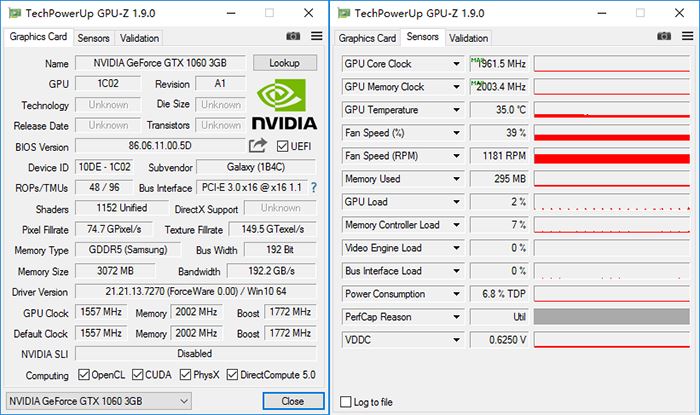

影驰GTX 1060骨灰黑将核心频率达1557MHz，标注Boost频率可以达到1772MHz，显存频率达2002MHz，在实际运行3DMark的时候，Boost频率最高可以达到1961MHz，比标注的高出非常多，接近2GHz的前端水平是比较惊喜的。
点击放大图片
影驰GTX 1060骨灰黑将是不支持风扇停转的，实质上影响不大，厂商也只要简单修改下BIOS文件就能实现，而对于是否要加入风扇停转功能，不同用户需求也不一样，这就要取决于厂商的决策。在待机的时候，显卡温度一直保持在35℃左右，而在10分钟20次循环的Fire Strike压力测试中，GTX 1060骨灰黑将最高温度稳定在60℃左右，转速较低运行也很安静。

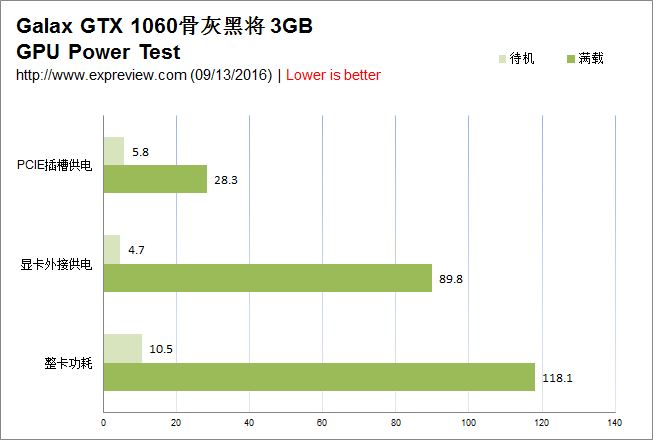

功耗方面，在运行Fire Strike压力测试的时候，核心频率能接近2GHz，实际的整卡功耗才118W，只有旗舰级别GTX 1080功耗的一半多一点，但是却拥有甜品级的性能，表现出了新一代的Pascal架构良好的功耗控制，而在待机状态下，GTX 1060 3GB产生的整卡功耗只有10.5W，可以忽略不计。
总结：中端级别的骨灰玩物
影驰GTX 1060骨灰黑将采用全新的TriSonic散热器，造型相比之前也更为亮眼，并且带有RGB颜色调节的LOGO灯。而在温度方面能够顺利通过3DMark Fire Strike压力测试，封箱最高温度稳定在60度左右，单卡功耗也只有118W，风扇运行的时候噪声几乎听不到很安静，这不仅仅是GTX 1060骨灰黑将优点所在，而且很符合Pascal架构的特性。用料方面，影驰GTX 1060骨灰黑将拥有5+1相供电系统，并且Boost频率最高能达到1961MHz，能接近2GHz的水平也令人欣慰。
在1080P分辨率下的游戏表现，甜品级的性能无疑是值得肯定的，不过对于一些显存需求大的游戏，3GB显存还是比较吃力的，如果玩家是为了长远打算，选择GTX 1060 6GB版本更为稳妥，性能也有一定的提升，目前影驰GTX 1060骨灰黑将在天猫影驰旗舰店售价1788元，还是值得推荐的。
