蓝宝石的非公版RX470与460真卡拆解:低端卡也这么飚

所属分类: 硬件教程 / 显卡 阅读数: 72
收藏 0 赞 0 分享

  这两天发的RX470/460相关的新闻回复量都非常高,说明大家对于1.5K以下的产品关注度是特别高的。因此兽王马不停蹄把RX470/460都打包回家,为的就是让大家第一时间目睹其真容啊!

  今天拿到的是AMD最大AIB伙伴蓝宝石的非公版RX470与RX460,均为白金版,赶紧拆个箱子看看。

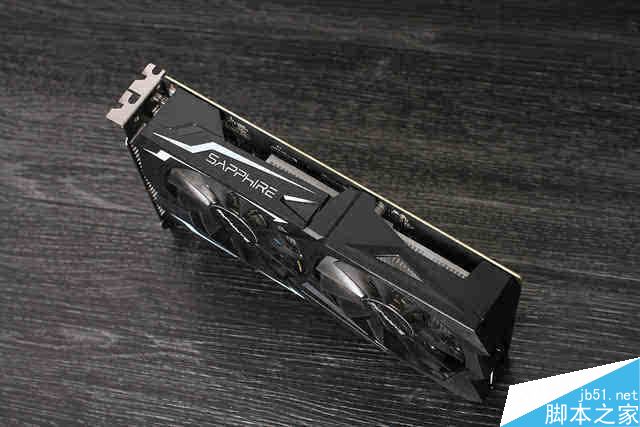

  RX470的散热器外观真的...看着有点...不知道怎么吐槽了,其实就是RX480的银色版本;而RX460则沿用了上代R7 370类似的散热风扇,双风扇压这个不需要外接供电的核心简直洒洒水啦。

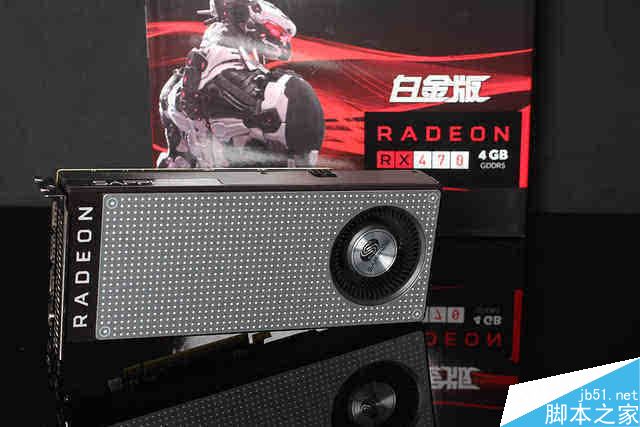

  先拆RX470:散热器就是RX480换了个颜色!

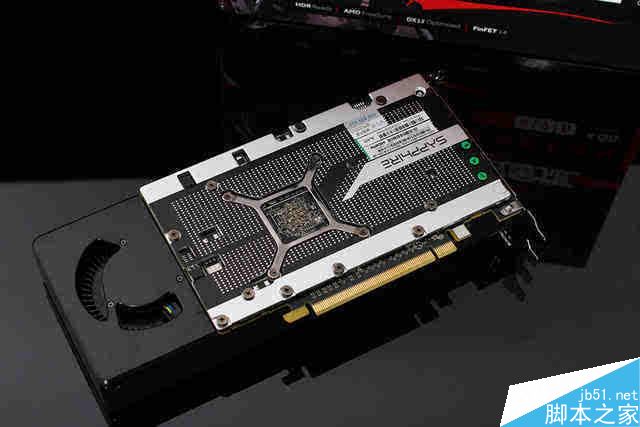

  蓝宝石的RX470配备了背板

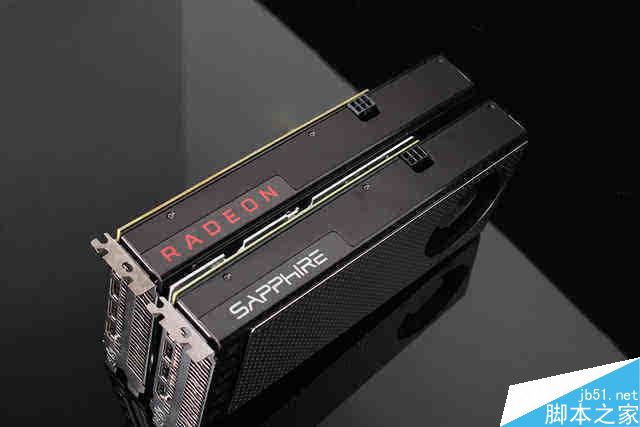

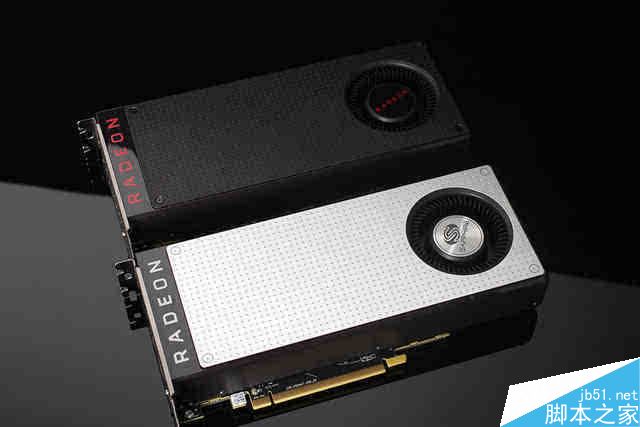

  RX480(上)、RX470(下)

  可以看到RX480与RX470的散热器以及PCB板的长度都是一样一样的,区别只在于RX470散热器皮换成了银色,多了块背板。

  6pin供电接口

  RX470的TDP为110W,因此只需要单6pin供电即可,与RX480一致。

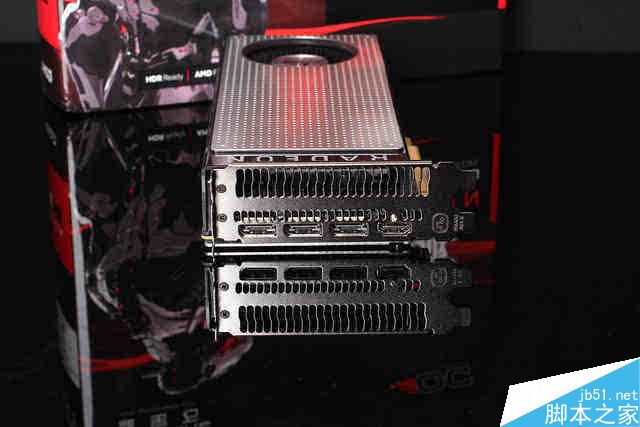

  显示输出接口也是与RX480一致:3DP+1HDMI,没有配备DVI显得有点可惜。

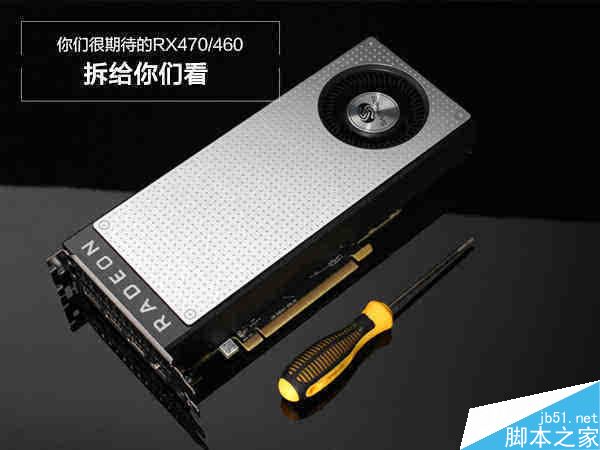

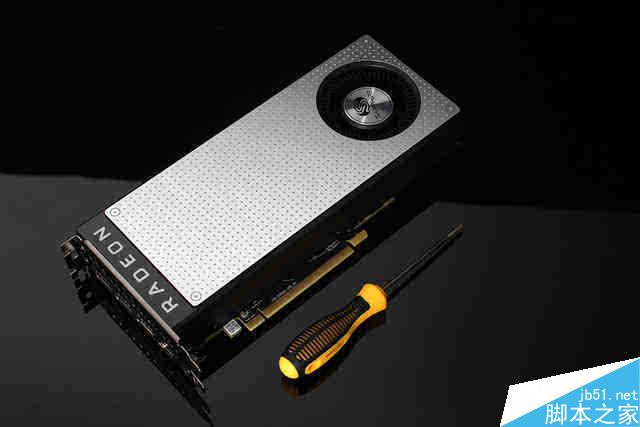

  螺丝刀就绪

  新卡到手怎么能不拆!

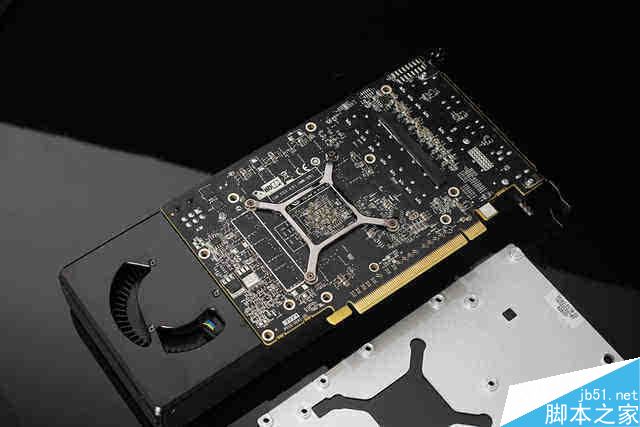

  卸下背板

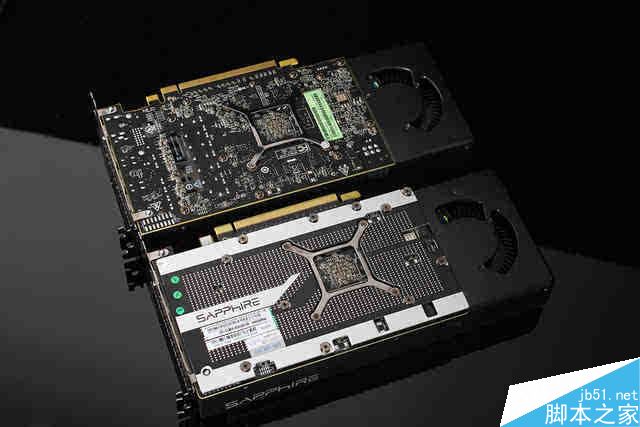

  背板拆下来之后,假如把RX480放旁边,简直真假美猴王啊!

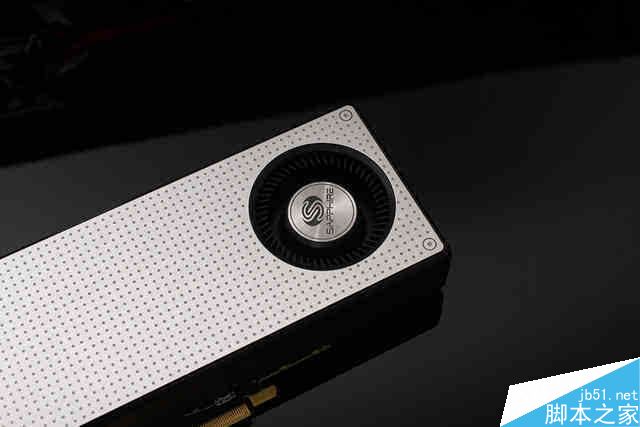

  RX470散热器本体

  一脉相承的小黑涡轮公版散热器,反正就是RX480同款啦。压RX480满载的时候温度会达到85℃左右,而RX470的TDP比RX480低40W,相信压RX470会比较轻松。

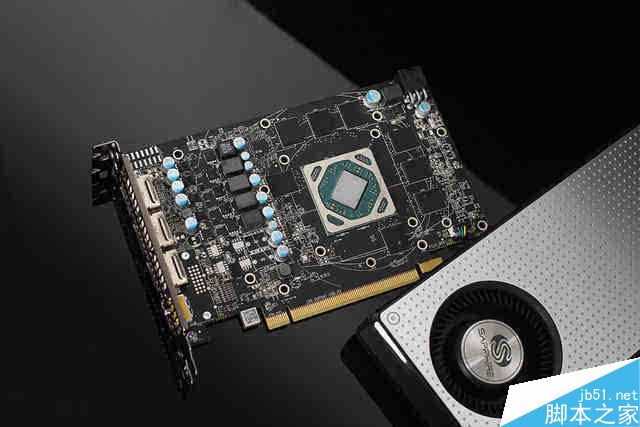

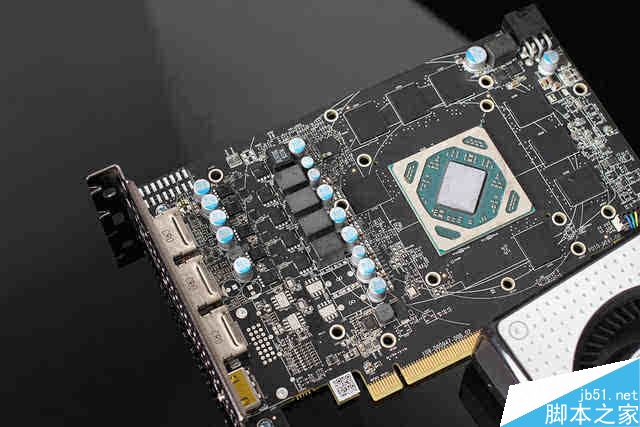

  短小精干的PCB板

  可以看到,其实RX470就是与RX480共用一块PCB的,4相供电设计也足够RX470用了。

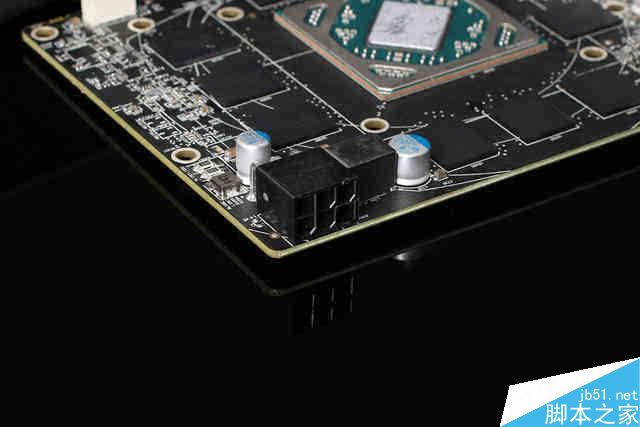

  6pin供电接口

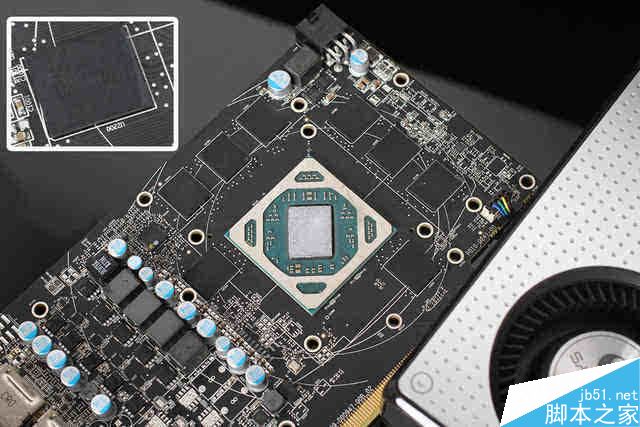

  8片512MB的海力士GDDR5显存围绕着GPU核心,224GB/s带宽、7000MHz等效频率,共4GB显存。

  RX470就拆完了,由于尚未上机测试,实际性能不能给确切的答案。但从拆解可以看到是采用RX480相同的PCB板,同为Polaris10核心,核心规格被小规模屏蔽,公版定价预计为1399~1499附近,性能也有RX480的85%左右。

  再拆RX460:双风扇/无需额外供电

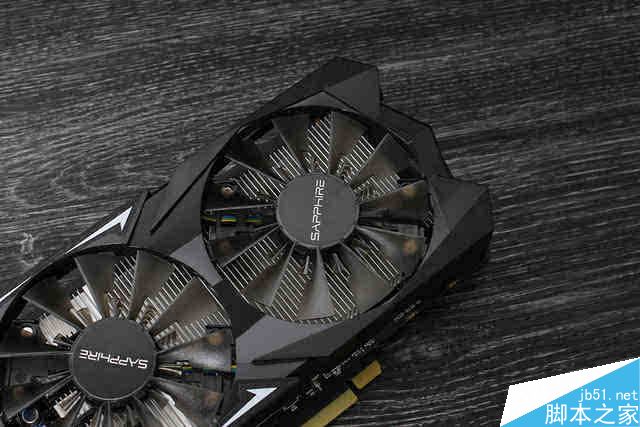

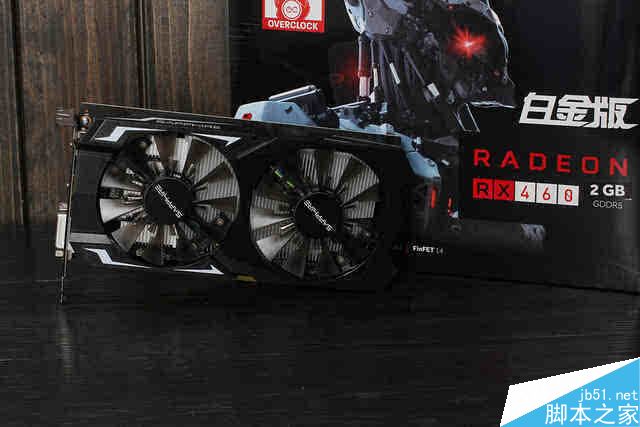

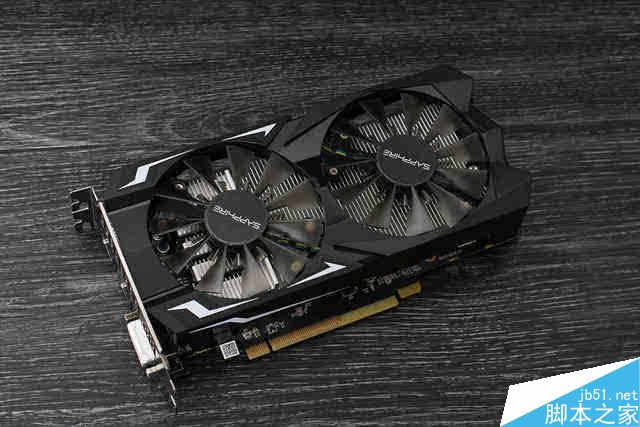

  蓝宝石RX460 白金版

  可以看到其外观已经与公版相去甚远,这是因为RX460将会只有非公版本。

  无需要外置供电

  请注意其PCIe金手指,可以看到RX460的金手指为 PCIe为×8通道设计,有点意外!因为上代R7 360哪怕是入门级的R7 350都是采用×16通道设计。 实际上PCIe 3.0×8通道的总带宽就相当于PCIe 2.0×16通道带宽了,因此即使是×8带宽,千元级显卡都是跑不满的,并不会对显卡的性能造成损失。

  另一方面我们也能得出一个结论,其实AMD对于RX460的设计理念,它应该定位是 非常小巧、无需外接供电的刀卡,然而我们在市面上是比较难见到这种小巧刀卡的,其实是买卖双方互相选择的结果。国内用户对显卡的追求是“ 超级供电(8+8最好啦)、 超多风扇(没三个根本不能用)、 加粗铜管(5条行不行)、 超长板身(不然怎么衬托我的大机箱)”,因此厂商就更倾向于出迎合消费者口味的超长超大显卡,哪怕性能也许差不了5%~科科。

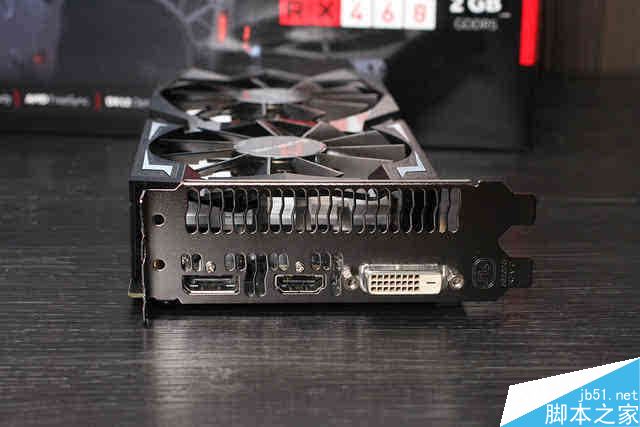

  显示输出接口

  1DP+1HDMI+1DVI,支持三屏输出。

  拆解

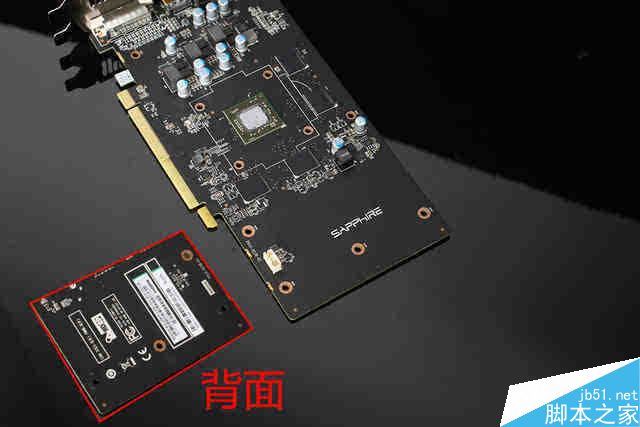

  亮点在哪?当然就是那光秃秃多出来的那一截PCB板啦!

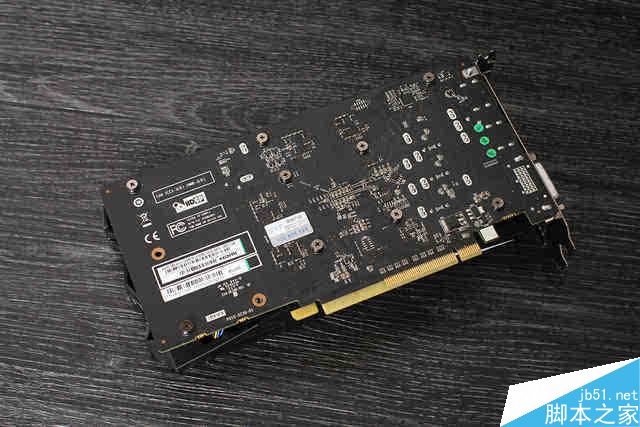

  红色框框的是RX460 PCB板的背面,上面只有一些贴纸...再结合PCB板中部那些稀疏可数的元件,更加印证了我上面的那段话,其实这块显卡完全是能做成网卡级别身材的,至于问为什么要做得这么长,我会回答——好看!好卖!

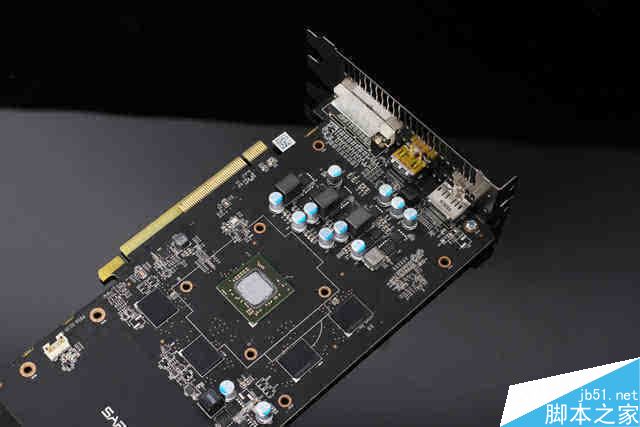

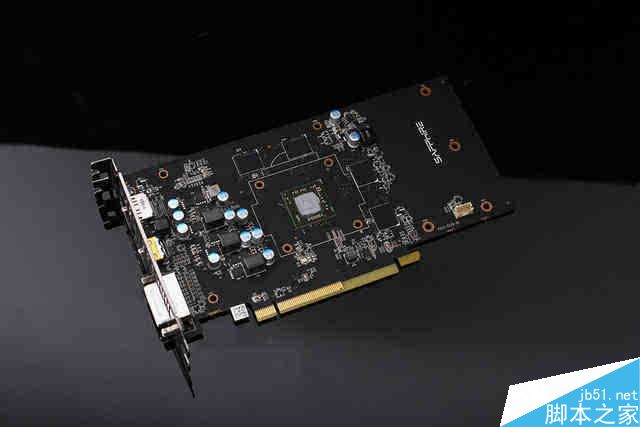

  RX460 PCB正面

  核心3相供电

  Polaris 11 GPU核心

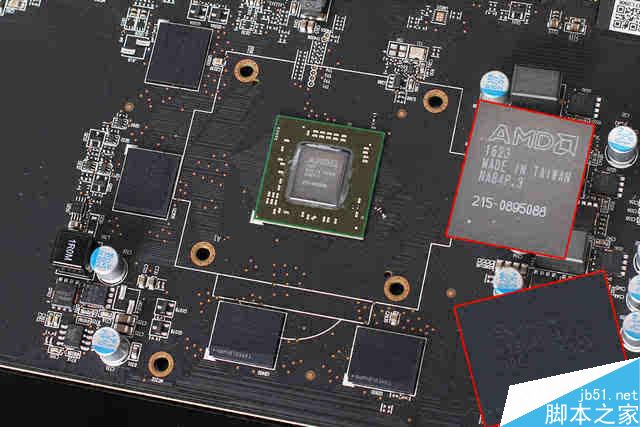

  擦掉硅脂,露出MADE IN TAIWAN的Polaris 11核心,显存也只有四片,每片512MB组成2GB显存,对于千元级显卡,2GB也许是最佳搭配了,给多了你也用不完。

  北极双星拆解小结:

  今天拆了两块最新的北极星核心显卡,RX470的做工也没什么好点评的,就是RX480换了个银色皮肤&增加了个背板,其他都是跟RX480一样一样的;RX460则感觉非常的清新,应该会有非常短、长度只有PCIe插槽这么长的版本出现。RX470预计定价1399~1499,RX460预计定价899~999。

  从RX460也能看出,随着工艺制程的提升,显卡的功耗能越来越低,PCB也能越做越短,在可见的将来,也许GPU里面就能集成需要的显存、供电元件等等,小小一颗GPU往主板一怼就能用了~
